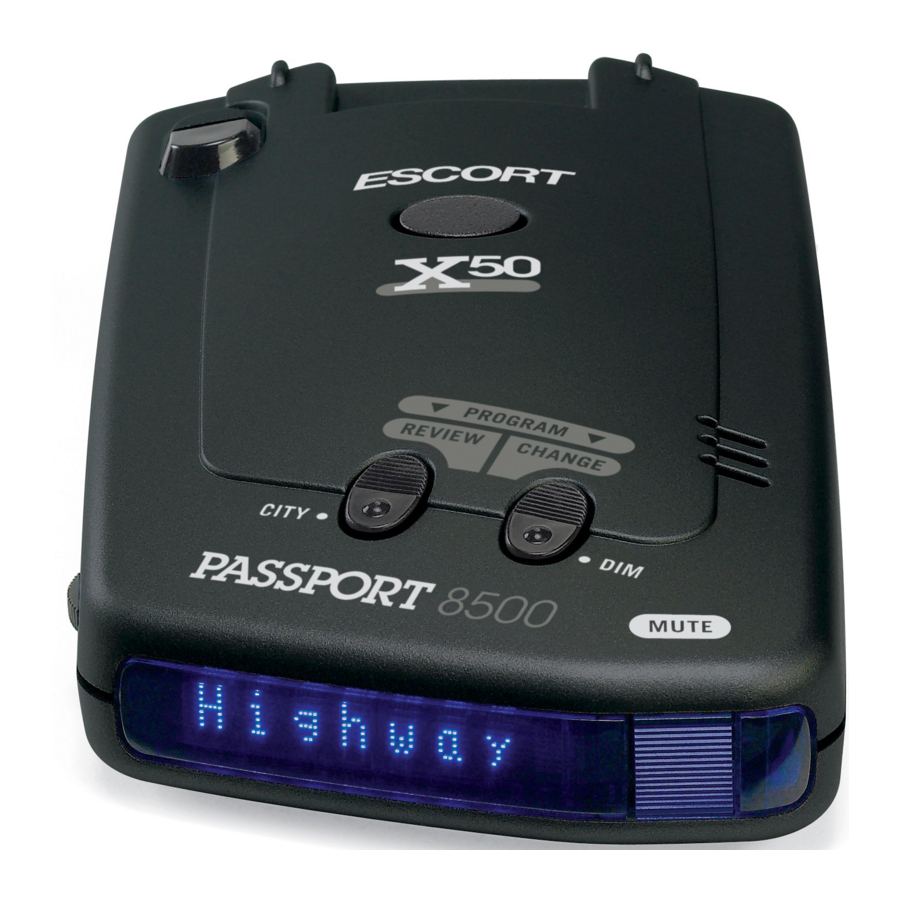

ESCORT Passport 8500 X50 - Radar Detector Handleiding

INLEIDING

De 8500 X50 biedt een extreem lange waarschuwing op alle radarbanden, inclusief X, K, superbrede Ka en instant-on POP-modus. Meerdere laser sensoren aan de voor- en achterkant bieden 360 graden laserbescherming, inclusief het breedste gezichtsveld. Voor de ultieme laserbescherming is de Passport 8500 X50 ZR3-gereed. Vraag uw verkoper of bel ons op 1-800-543-1608 voor meer informatie.

Onze gepatenteerde Digital Signal Processing (DSP) biedt een extreem radarbereik met minimale valse alarmen. Gepatenteerde Mute- en AutoMute-circuits houden de Passport 8500 X50 stil, zelfs in de meest bevolkte gebieden.

Daarnaast introduceert de Passport 8500 X50 de volgende state-of-the-art prestaties en functies:

• Extreem lange afstand K- en Ka-band radarprestaties, inclusief instant-on POP-modus
• Met geavanceerde EZ-Programming kunt u tot 9 functies aanpassen
• Exclusieve AutoSensitivity filtert op intelligente wijze vervelende valse alarmen uit, plus de instellingen Highway en City
• Ultrahelder alfanumeriek display met 280 LED's
• Exclusieve ExpertMeter volgt en toont maximaal 8 radarsignalen tegelijkertijd
• Exclusieve SpecDisplay biedt de werkelijke numerieke frequentie voor elk radarsignaal
• Met programmeerbare banden (aan/uit) kunt u aanpassen welke banden worden bewaakt
• Inclusief exclusieve SmartCord voor gemakkelijke toegang tot de externe mute-knop

Als u al eerder een radardetector hebt gebruikt, geven een overzicht van de Quick Reference Guide en de EZ-Programming-informatie een korte uitleg van de nieuwe functies.

Als dit uw eerste detector is, lees dan de handleiding aandachtig door om optimaal te profiteren van de uitstekende prestaties en innovatieve functies van uw Passport.
Rijd veilig.

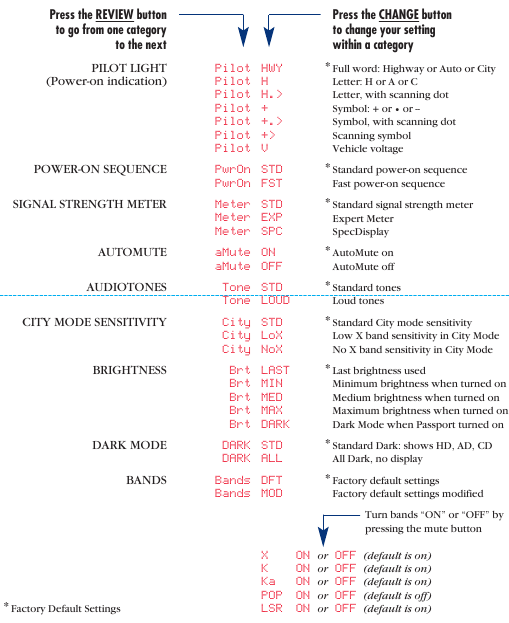

Snelstartkaart

Er zijn 9 door de gebruiker te selecteren opties, zodat u uw 8500 X50 kunt aanpassen aan uw eigen voorkeuren.

De knoppen met het label CITY en DIM worden ook gebruikt om de Programma-modus te openen, uw huidige programma-instellingen te BEKIJKEN (REVIEW) en om gewenste instellingen te WIJZIGEN (CHANGE). De woorden PROGRAM, REVIEW en CHANGE bevinden zich aan de bovenkant van de detector en zijn gemarkeerd in blauwe afbeeldingen.

Hoe EZ-Programming te gebruiken

1. Om de Programma-modus te openen, houdt u beide bovenste knoppen 2 seconden ingedrukt. (Het apparaat piept twee keer en geeft het woord "Program" weer).
2. Druk vervolgens op de REVIEW (BEKIJKEN) knop om de huidige instellingen te bekijken. (U kunt op de knop tikken om van item naar item te gaan, of de knop ingedrukt houden om door de items te scrollen).
3. Druk op de CHANGE (WIJZIGEN) knop om een instelling te wijzigen. (U kunt op de knop tikken om van instelling naar instelling te gaan, of de knop ingedrukt houden om door alle opties te scrollen).
4. Om de Programma-modus te verlaten, wacht u gewoon 8 seconden zonder op een knop te drukken.
   (Het apparaat geeft Complete weer, piept 4 keer en keert terug naar de normale werking).

Fabrieksinstellingen

Om de Passport terug te zetten naar de oorspronkelijke fabrieksinstellingen, houdt u de knoppen "CITY", "DIM" en "MUTE" ingedrukt terwijl u de stroom inschakelt. Het display van de Passport geeft een "Reset"-bericht weer, vergezeld van een hoorbare waarschuwing, ter bevestiging van de reset.

Een voorbeeld
Hier is bijvoorbeeld hoe u de AutoMute-functie van de Passport uitschakelt.

1. Open de Programma-modus door de stads- en dimknoppen 2 seconden ingedrukt te houden. De Passport piept twee keer en geeft Program weer.
2. Houd vervolgens de knop REVIEW (BEKIJKEN) ingedrukt. De Passport scrolt door de categorieën, te beginnen met Pilot Light (Pilot), vervolgens de inschakelvolgorde (PwrOn), dan de signaalsterktemeter (Meter) en vervolgens AutoMute (aMute).
3. Laat de knop REVIEW (BEKIJKEN) los wanneer de Passport het AutoMute-item toont. Aangezien de fabrieksinstelling is dat AutoMute is ingeschakeld, toont de Passport a Mute ON.
   (Als u de Review-knop per ongeluk niet op tijd loslaat en de Passport naar de volgende categorie gaat, houdt u de Review-knop opnieuw ingedrukt en nadat de Passport door alle categorieën is gescrold, begint deze opnieuw bovenaan de lijst.)
4. Druk op de knop CHANGE (WIJZIGEN) om te veranderen van aMute ON naar aMute OFF.
5. Om de programmering te voltooien, wacht u gewoon 8 seconden zonder op een knop te drukken. De Passport toont Complete, piept 4 keer en keert terug naar de normale werking.

EZ-Programming Details

Snelstartgids

Om uw Passport te gaan gebruiken, volgt u deze eenvoudige stappen

1. Steek het kleine uiteinde van het netsnoer in de zij-aansluiting van de detector en steek het grote uiteinde van het netsnoer in de sigarettenaansteker van uw auto.
2. Monteer uw Passport op de voorruit met behulp van de meegeleverde voorruitbevestiging.
3. Draai aan het volumewiel aan de linkerkant van de Passport om de Passport in te schakelen en het volume aan te passen.

Lees de handleiding om de werking en functies van de Passport volledig te begrijpen.

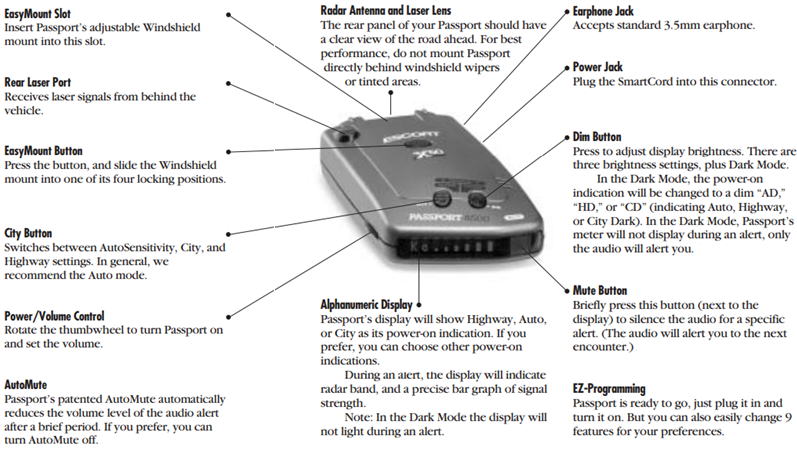

Onderdelen en functies

Installatie

Stroomaansluiting

Om de Passport van stroom te voorzien, steekt u het kleine uiteinde van de SmartCord (telefoonkabelconnector) in de modulaire aansluiting aan de rechterkant van de Passport en steekt u de sigarettenaanstekeradapter in de sigarettenaansteker of accessoire-aansluiting van uw voertuig.

De Passport werkt alleen op 12 volt DC negatieve aarde. De meegeleverde sigarettenaansteker is een standaardformaat en werkt in de meeste voertuigen. Sommige voertuigen hebben echter mogelijk de bijgevoegde huls nodig om een goede pasvorm te garanderen. Schuif de huls in dat geval eenvoudig over de sigarettenaanstekeradapter van de SmartCord. Uiteraard moet uw sigarettenaansteker schoon en correct aangesloten zijn voor een goede werking.

Opmerking: afhankelijk van uw voertuig kan de stroom van de sigarettenaansteker continu ingeschakeld zijn, of kan deze in- en uitgeschakeld worden met uw contactschakelaar.

Optionele netsnoeren

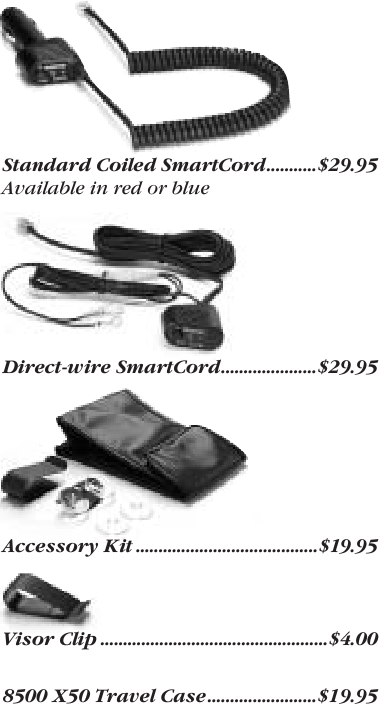

Zie het gedeelte Accessoires voor details over onze optionele Direct-wire SmartCord.

Montageplaats

ESCORT kan niet anticiperen op de vele manieren waarop de Passport kan worden gemonteerd. Het is belangrijk dat u de Passport monteert op een plaats waar het uw zicht niet belemmert en geen gevaar vormt bij een eventueel ongeval.

Waar de Passport te monteren
Voor optimale detectieprestaties raden we het volgende aan:

• Gebruik de voorruitbevestiging om uw Passport waterpas te monteren, en hoog genoeg op uw voorruit om een duidelijk zicht op de weg van voor en achter te bieden.
• Monteer de Passport uit de buurt van ruitenwissers, andere vaste objecten en zwaar getinte gebieden die de radarantenne of laserlens kunnen belemmeren.

Voorruitbevestiging

De EasyMount-voorruitbeugel van de Passport is ontworpen voor een onopvallende en probleemloze montage.

1. Druk op de verstelknop bovenop de Passport (bij het woord ESCORT) en schuif de EasyMount-beugel in de sleuf totdat deze is vergrendeld in de positie die het beste past bij de hoek van uw voorruit (er zijn vier instellingen beschikbaar). Voor extreem horizontale of extreem schuine voorruiten kan de EasyMount-beugel worden gebogen.
   Om ervoor te zorgen dat de zuignappen stevig aan de voorruit hechten, moet u ervoor zorgen dat zowel uw voorruit als de zuignappen schoon zijn.
2. Om de Passport op uw voorruit aan te passen, gebruikt u de EasyMount-verstelknop aan de bovenkant van de Passport en schuift u de Passport naar voren of naar achteren om een waterpas horizontale positie te verkrijgen.
   Wanneer de Passport correct is geïnstalleerd en afgesteld, moet de bovenste achterkant van de Passport stevig tegen uw voorruit rusten.

Een paar voertuigen (waaronder sommige Porsches) hebben voorruiten met een zachte anti-snijlaag aan de binnenkant. Het gebruik van zuignappen zal deze coating permanent beschadigen. Raadpleeg uw dealer of de handleiding van de voertuigeigenaar om te bepalen of uw voorruit deze coating heeft.

Tip van de gebruiker
U kunt de EasyMount-beugel op uw voorruit laten zitten en de Passport eenvoudig verwijderen door op de verstelknop te drukken en de Passport van de beugel te schuiven. Zorg er nogmaals voor dat u de beugel zo plaatst dat deze geen gevaar vormt bij een eventueel ongeval. Er zijn extra bevestigingen beschikbaar.

Bediening en functies

Vermogen en volumeregeling

Om Passport in te schakelen en het volumeniveau van het waarschuwingssignaal aan te passen, draait u aan het duimwiel aan de linkerkant van Passport. Draai de knop van u af om het audiovolume te verhogen. Wanneer u Passport inschakelt, doorloopt het een reeks waarschuwingen.
Indien gewenst kunt u uw Passport programmeren voor een kortere inschakelvolgorde.
Zie het gedeelte EZ-Programming voor meer informatie.

Inschakelindicatie

Nadat de opstartvolgorde van Passport is voltooid, toont het alfanumerieke display Highway, City of Auto om aan te geven welke gevoeligheidsmodus is geselecteerd.

Indien gewenst kunt u alternatieve inschakeldisplays selecteren. Zie het gedeelte EZ-Programming voor meer informatie.

AutoMute

Uw Passport heeft onze gepatenteerde AutoMute-functie. Nadat Passport u heeft gewaarschuwd voor een radarontmoeting op het volume dat u hebt geselecteerd, verlaagt de AutoMute-functie automatisch het volume tot een lager niveau. Dit houdt u op de hoogte zonder de ergernis van een continu waarschuwingssignaal op volledig volume.

Indien gewenst kunt u de AutoMute-functie uitschakelen. Zie het gedeelte EZ-Programming voor meer informatie.

Dempen

Met de knop Mute (Dempen), die zich op het voorpaneel van Passport en SmartCord bevindt, kunt u het audiowaarschuwingssignaal dempen tijdens een radarontmoeting.

Om het geluid voor een enkel specifiek signaal te dempen, drukt u kort op de knop Mute (Dempen). Nadat die radarontmoeting is gepasseerd, wordt de demping automatisch opnieuw ingesteld en waarschuwt het geluid u voor de volgende ontmoeting.

Auto / Highway / City Switch

Met de knop City (Stad) selecteert u de gevoeligheidsmodus van Passport. We raden de Auto (AutoSensitivity) modus aan voor het meeste rijden.

De AutoSensitivity-modus van Passport biedt een waarschuwing over lange afstand, met een minimum aan valse alarmen. In deze modus analyseert de interne computer van Passport continu alle inkomende signalen en past op intelligente wijze de gevoeligheidscircuits aan.

U kunt ook de conventionele modi Highway (Snelweg) en City (Stad) selecteren. Bij het rijden in stedelijke gebieden waar vervelende X-band indringingsalarmen en deuropeners veel voorkomen, kan de modus City (Stad) worden ingeschakeld om de X-band gevoeligheid te verlagen en X-band waarschuwingen te verminderen. De volledige gevoeligheid wordt op alle andere banden gehandhaafd. U kunt de gevoeligheid van de City (Stad) modus van Passport aanpassen. Zie het gedeelte EZ-Programming voor meer informatie.

Dim / Dark Switch

Met de knop Dim (Dimmen) selecteert u de helderheid van het display van Passport. Er zijn vier instellingen: Maximum (Maximaal), Medium (Gemiddeld), Minimum (Minimaal) en Dark (Donker). Druk op de knop Dim (Dimmen) om de gewenste helderheid te selecteren.
Indien gewenst kunt u Passport altijd laten inschakelen op een specifieke helderheid. Zie het gedeelte EZ-Programming voor meer informatie.

Donkere modus

Wanneer u de Dark (Donker) modus selecteert met de Dim (Dimmen) schakelaar, verandert Passport in een zeer onopvallende inschakelindicatie: een zeer vage AD, HD of CD. (In dit display geeft de A, H of C Auto, Highway of City aan, en de D Dark.)
Wanneer Passport in de Dark (Donker) modus staat, toont het display geen visuele waarschuwingen wanneer Passport signalen detecteert. Alleen de hoorbare waarschuwing vertelt u over gedetecteerde signalen.
Indien gewenst kunt u het display van Passport volledig donker hebben (zie het gedeelte EZ-Programming) en de visuele waarschuwingen op de SmartCord gebruiken.

Hoorbare waarschuwingen

Voor radarsignalen:
Passport gebruikt een Geiger-tellerachtig geluid om de signaalsterkte en het type radarsignaal aan te geven dat wordt aangetroffen.
Wanneer u radar tegenkomt, klinkt er een duidelijk hoorbaar waarschuwingssignaal dat sneller optreedt naarmate het signaal sterker wordt. Wanneer het signaal erg sterk is, gaan de hoorbare waarschuwingen over in een continu geluid. Hierdoor kunt u de afstand tot de signaalbron inschatten zonder uw ogen van de weg te halen.

Elke band heeft een apart geluid voor eenvoudige identificatie.
X-band = pieptoon
K-band = raspende brap-toon
Ka-band = dubbele brap-toon
POP = solide brap-toon

Voor laser- en POP-signalen:
Aangezien laser- en POP-signalen een mogelijke bedreiging vormen, ongeacht hoe zwak ze zijn, waarschuwt Passport u voor deze signalen met een volledige waarschuwing.

Stroomconnector

De stroomaansluiting van Passport maakt gebruik van een telefoontype connector. Deze 4-aderige connector werkt alleen met het meegeleverde opgerolde SmartCord of de optionele Direct-wire SmartCord.
Het opgerolde SmartCord is een speciaal netsnoer dat een inschakelindicator heeft (die alleen oplicht wanneer de 8500 is ingeschakeld), een helder waarschuwingslampje dat waarschuwt voor radar of laser en een handige dempknop direct op de stekker. Het is perfect voor elke auto waar het een hele afstand is om de dempknop van de detector op de voorruit te bereiken. Voor discreet nachtelijk rijden zet u Passport in de Dark (Donker) modus en gebruikt u de SmartCord voor uw visuele waarschuwingen. Andere bestuurders weten niet dat u een detector heeft.
Een optionele Direct-wire SmartCord is ook beschikbaar. Deze versie bevat een kleine displaymodule die rechtstreeks in uw elektrische systeem kan worden bedraad, met een rechte kabel van 3 meter om naar uw Passport te leiden.
Voor meer informatie of om te bestellen, kunt u ons gratis bellen op 1-800-433-3487.

Signaalsterktemeter

Het alfanumerieke display van Passport bestaat uit 280 individuele LED's om een intuïtieve, ultraheldere weergave van signaalsterkte en tekstberichten te bieden.
De standaard staafdiagram signaalsterktemeter van Passport geeft alleen informatie weer over een enkel radarsignaal. Als er meerdere signalen aanwezig zijn, bepaalt de interne computer van Passport welke de belangrijkste bedreiging is om op de staafdiagrammeter weer te geven.
Wanneer Passport radar detecteert, geeft het de band (X, K of Ka) weer en een nauwkeurige staafdiagram van de signaalsterkte. Wanneer Passport een lasersignaal detecteert, toont het display "LASER".

OPMERKING: Als u Passport in de Dark (Donker) modus gebruikt, licht het display niet op wanneer een signaal wordt gedetecteerd – alleen het geluid en het knipperende waarschuwingslampje op de SmartCord.

ExpertMeter

De ExpertMeter-optie van Passport is een geavanceerd display voor ervaren detectorgebruikers. Gebruik Passport een paar weken om vertrouwd te raken met de andere functies voordat u ExpertMeter gebruikt.
Om de ExpertMeter te gebruiken in plaats van de staafdiagram signaalsterktemeter, moet u ExpertMeter selecteren in de EZProgramming van Passport.
De ExpertMeter van Passport volgt gelijktijdig tot 8 radarsignalen. Het toont u gedetailleerde informatie over maximaal 2 Ka-band, 2 K-band en 4 X-band signalen.
ExpertMeter kan u helpen een verandering in uw normale rijomgeving te herkennen; bijvoorbeeld een verkeersradareenheid die wordt gebruikt in een gebied waar normaal gesproken andere signalen aanwezig zijn.
De ExpertMeter is eigenlijk een miniatuurspectrumanalysator. Het toont welke band elk signaal is en de signaalsterkte ervan.

Hierboven staat het ExpertMeter-display als Passport 2 sterke Ka-band, 2 sterke K-band en 4 sterke X-band signalen detecteerde.

Zoals u kunt zien, staan er verticale lijnen na elke bandaanduiding. Elke lijn toont een signaal dat wordt gedetecteerd. De hoogte van elke lijn toont de relatieve signaalsterkte van dat signaal.

OPMERKING: Als u ExpertMeter gebruikt, zal het korte signaal dat wordt weergegeven in de inschakelvolgorde wanneer u uw Passport inschakelt, ook in ExpertMeter staan: een X met een enkele verticale lijn.

Een paar voorbeelden helpen u beter te zien hoe de ExpertMeter werkt.

Hier toont ExpertMeter 1 sterk K-band signaal en drie X-band signalen, twee sterk en één zwak. KA| X|||

Hier toont ExpertMeter 1 zwak Ka-band signaal en drie zwakke X-band signalen.

Op zeer zwakke signalen zal er helemaal geen verticale lijn zijn. Dit toont een zeer zwak X-band signaal.

ExpertMeter Details
De bandaanduidingen (X, K, Ka) blijven een paar seconden op het display staan nadat het signaal is gepasseerd. Hierdoor kunt u zien wat de eenheid heeft gedetecteerd, zelfs op zeer korte signalen.
De verticale lijnen die individuele signalen vertegenwoordigen, veranderen echter continu (meerdere keren per seconde) om u een continu direct beeld te geven van alle aanwezige radarsignalen.

SpecDisplay

De nieuwe SpecDisplay-optie van 8500 X50 is ook voor de ervaren detectorgebruiker. In deze modus geeft Passport de werkelijke numerieke frequentie weer van het radarsignaal dat wordt ontvangen.

SpecDisplay toont één K-band signaal op 24,150 gigahertz.

Opmerking: zelfs ervaren detectorgebruikers zullen aanzienlijk veel tijd nodig hebben om vertrouwd te raken met dit nieuwe niveau van informatie over gedetecteerde signalen.

Hoe EZ-Programming te gebruiken

Er zijn 9 door de gebruiker te selecteren opties, zodat u uw 8500 X50 kunt aanpassen aan uw eigen voorkeuren. De knoppen met het label CITY (STAD) en DIM (DIMMEN) worden ook gebruikt om de Program Mode (Programmamodus) te openen, uw huidige programmainstellingen te REVIEW (BEKIJKEN) en om instellingen naar wens te CHANGE (WIJZIGEN). De woorden PROGRAM (PROGRAMMEREN), REVIEW (BEKIJKEN) en CHANGE (WIJZIGEN) bevinden zich aan de bovenkant van de detector en zijn gemarkeerd in donkerblauwe afbeeldingen. Sectie "Details of EZ-Programming" legt elke optie in meer detail uit.

1. Om de Program Mode (Programmamodus) te openen, houdt u beide bovenste knoppen 2 seconden ingedrukt.
   (De eenheid piept twee keer en geeft het woord "Program" (Programma) weer).
2. Druk vervolgens op de knop REVIEW (BEKIJKEN) om de huidige instellingen te bekijken. (U kunt op de knop tikken om van item naar item te veranderen, of de knop ingedrukt houden om door de items te scrollen).
3. Druk op de knop CHANGE (WIJZIGEN) om een instelling te wijzigen. (U kunt op de knop tikken om van instelling naar instelling te veranderen, of de knop ingedrukt houden om door alle opties te scrollen).
4. Om de Program Mode (Programmamodus) te verlaten, wacht u gewoon 8 seconden zonder op een knop te drukken.
   (De eenheid geeft Complete (Voltooid) weer, piept 4 keer en keert terug naar de normale werking).

Een voorbeeld
Hier is bijvoorbeeld hoe u de AutoMute-functie van Passport uitschakelt.

1. Open de Program Mode (Programmamodus) door de city (stad) en dim (dimmen) knoppen 2 seconden ingedrukt te houden. Passport piept twee keer en geeft Program (Programma) weer.
2. Houd vervolgens de knop REVIEW (BEKIJKEN) ingedrukt.
   Passport scrollt door de categorieën, beginnend met Pilot Light (Pilot), dan Power-on sequence (PwrOn), dan Signal strength meter (Meter), en dan AutoMute (aMute).
3. Laat de knop REVIEW (BEKIJKEN) los wanneer Passport het AutoMute item weergeeft. Aangezien de fabrieksinstelling is dat AutoMute is ingeschakeld, geeft Passport aMute ON weer.
   (Als u per ongeluk de knop Review (Bekijken) niet op tijd loslaat en Passport naar de volgende categorie gaat, houdt u de knop Review (Bekijken) opnieuw ingedrukt en nadat Passport door alle categorieën heeft gescrold, begint het opnieuw bovenaan de lijst.)
4. Druk op de knop CHANGE (WIJZIGEN) om van aMute ON naar aMute OFF te veranderen.
5. Om de Programming (Programmering) te voltooien, wacht u gewoon 8 seconden zonder op een knop te drukken.
   Passport geeft Complete weer, piept 4 keer en keert terug naar de normale werking.

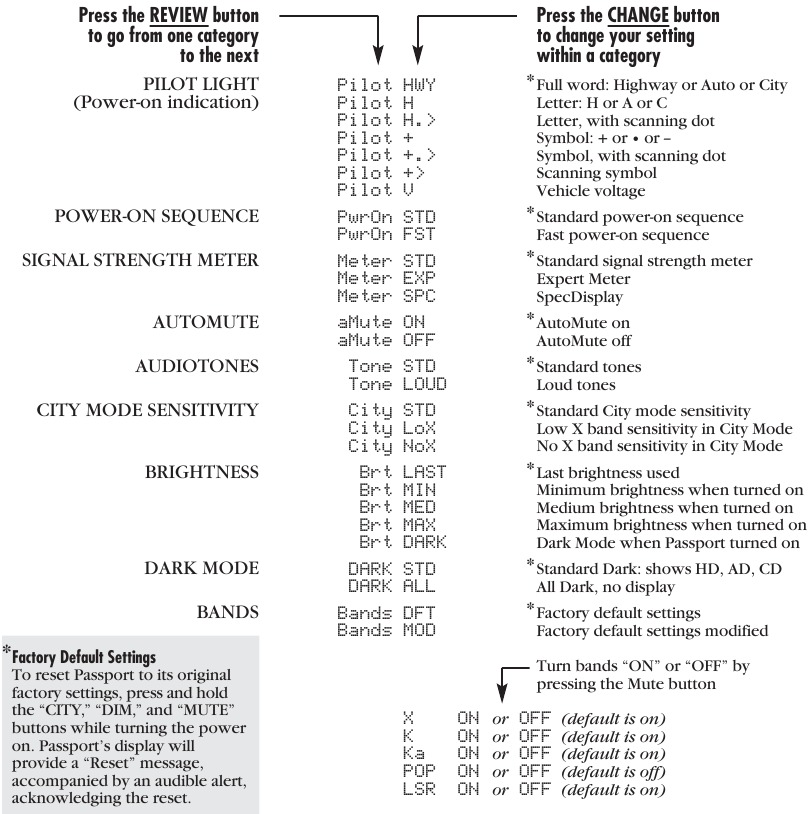

Overzicht van EZ-Programming

Details van EZ-programmering

Controllelampje (aanduiding stroom aan)

Opmerking: wanneer u de donkere modus gebruikt, toont het display alleen HD, AD of CD (Highway-Dark, Auto-Dark of City-Dark).

PilotHWY (Volledige beschrijving)
In deze instelling toont Passport "Highway", "City" of "Auto" als stroom-aan-aanduiding. (fabrieksinstelling)

Pilot H (Letter)
In deze instelling toont Passport "H" voor Highway, "C" voor City en "A" voor Auto.

Pilot H.> (Letter met scannende punt)
In deze instelling toont Passport "H" voor Highway, "C" voor City en "A" voor Auto. Ook zal een enkele punt continu over het display scrollen.

Pilot+ (Symbool)
In deze instelling toont Passport "+" voor Highway, "." voor Auto en "–" voor City.

Pilot+.> (Symbool met scannende punt)
In deze instelling toont Passport "+" voor Highway, "." voor Auto en "–" voor City. Ook zal een enkele punt continu over het display scrollen.

Pilot+> (Scannend symbool)
In deze instelling toont Passport "+" voor Highway, "." voor Auto en "–" voor City. Elk zal continu over het display scrollen.

Pilot V (Voertuigspanning)
In deze instelling toont Passport continu "H" voor Highway, "C" voor City en "A" voor Auto, en de voertuigspanning. Als de voertuigspanning onder 10,5 volt zakt, wordt een waarschuwing voor lage spanning getoond, gevolgd door een hoorbare waarschuwing. Een waarschuwing voor hoge spanning wordt ook gegeven als de spanning boven 16,5 volt komt. De waarschuwing voor hoge spanning wordt ook gevolgd door een hoorbare waarschuwing.

Opstartreeks

PwrOnSTD (Standaard)
In deze instelling zal Passport elke keer dat u het inschakelt "Passport", "8500 X50", "LASER", "Ka-band", "K-band", "X-band" tonen, gevolgd door een korte X-band waarschuwing. (fabrieksinstelling) Als er banden zijn uitgeschakeld, zal een dubbele X-band toon en bijbehorend bericht (bijv. "X OFF") u waarschuwen dat een of meer banden zijn uitgeschakeld.

PwrOnFST (Snel opstarten)
In deze instelling zal Passport een enkele X-band toon geven als alle banden zijn ingeschakeld. Als er banden zijn uitgeschakeld, zal een dubbele X-band toon en bijbehorend bericht (bijv. "X OFF") u waarschuwen dat een of meer banden zijn uitgeschakeld.

Signaalsterktemeter

MeterSTD (Standaardmeter)
In deze instelling toont de meter de band van het ontvangen signaal, en een staafdiagram toont de relatieve signaalsterkte. (fabrieksinstelling)

MeterEXP (ExpertMeter)
In deze instelling volgt de meter gelijktijdig meerdere radarsignalen. Het kan tot 2 Ka band, 2 K band en 4 X band signalen tegelijkertijd tonen.

Opmerking: de ExpertMeter-functie wordt in meer detail uitgelegd in de sectie "Bedieningselementen en functies".

MeterSPC (SpecDisplay meter)
In deze instelling toont de meter de daadwerkelijke numerieke frequentie van het ontvangen radarsignaal.

Opmerking: de SpecDisplay-functie wordt hierboven in meer detail uitgelegd.

AutoMute

aMute ON (AutoMute aan)
In deze instelling zullen de audiowaarschuwingen van Passport aanvankelijk het volume hebben dat u hebt ingesteld, maar na een paar seconden zal Passport automatisch het volume verlagen, om u op de hoogte te houden, maar niet te irriteren. (fabrieksinstelling)

aMuteOFF (AutoMute uit)
Met AutoMute uit, blijven de audiowaarschuwingen van Passport op het volume dat u hebt ingesteld voor de duur van de radarontmoeting.

Audiotonen

Tone STD (Standaardtonen)
Deze instelling gebruikt meer aangename tonen. (fabrieksinstelling)

ToneLOUD (Luide tonen)
Deze instelling gebruikt tonen die meer doordringend zijn. Deze instelling wordt aanbevolen voor luidere voertuigen.

Gevoeligheid stadsmodus

City STD (Standaard)
In deze instelling, wanneer u Passport in de stadsmodus zet, wordt de X-band gevoeligheid aanzienlijk verminderd, om overlast van X-band inbraakalarmen en bewegingssensoren te verminderen. (fabrieksinstelling)

City LoX (Lage X band gevoeligheid)
In deze instelling, wanneer u Passport in de stadsmodus zet, wordt de X-band gevoeligheid meer verminderd dan de standaardinstelling. Dit zal X band alarmen van andere bronnen nog verder verminderen, maar vermindert ook aanzienlijk het bereik tot X band verkeersradar.

City NoX (Geen X band gevoeligheid)
In deze instelling, wanneer u Passport in de
stadsmodus zet, zal Passport niet reageren op X band signalen.

Kies deze instelling alleen als u er absoluut zeker van bent dat er geen X band verkeersradar units zijn waar u rijdt.

Opmerking: deze instellingen zijn alleen van toepassing wanneer Passport in de stadsmodus wordt gebruikt. De X-band gevoeligheid wordt niet beïnvloed bij gebruik in "Auto" of "Highway" modi.

Helderheid

Brt LAST (laatste)
In deze instelling, wanneer u Passport inschakelt, zal het display de laatste helderheid hebben die u had geselecteerd tijdens gebruik met de dimknop. (fabrieksinstelling)

Brt MIN (minimum)
In deze instelling zal het display elke keer dat u Passport inschakelt, op de laagste helderheid staan.

Brt MED (gemiddeld)
In deze instelling zal het display elke keer dat u Passport inschakelt, op de gemiddelde helderheid staan.

Brt MAX (maximum)
In deze instelling zal het display elke keer dat u Passport inschakelt, op de maximale helderheid staan.

Brt DARK (donker)
In deze instelling, elke keer dat u
Passport inschakelt, zal het display in de donkere modus staan. Dit wordt alleen aanbevolen bij gebruik van Passport's SmartCord zodat u een visuele indicatie hebt om te bevestigen dat Passport operationeel is.

Donkere modus

Dark STD (standaard)
In deze instelling, wanneer u de donkere modus selecteert, zal het enige display een zeer zwakke HD, AD of CD zijn, die Highway-Dark, Auto-Dark of City-Dark aangeeft). (fabrieksinstelling)

Dark ALL (alles)
In deze instelling, wanneer u de donkere modus selecteert met de dimknop, zal Passport's display volledig donker zijn, zonder zelfs maar een stroom-aan-aanduiding te tonen. In deze instelling zal Passport's SmartCord de enige visuele indicatie geven om te bevestigen dat Passport operationeel is.

Banden

BandsDFT
In deze instelling worden alle radar- en laserfrequenties (met uitzondering van POP-modus) bewaakt. Dit is de fabrieksinstelling, en het wordt aanbevolen dat u uw Passport in deze modus gebruikt.

BandsMOD
In deze instelling zal Passport u waarschuwen met een hoorbare waarschuwing en bijbehorend tekstbericht waarin staat welke band is gewijzigd (bijv. "X OFF"). Deze waarschuwing wordt weergegeven tijdens de opstartreeks (standaard of snel).

Wijzig banden alleen als u er absoluut zeker van bent dat er geen verkeersradar units zijn die die specifieke band in uw omgeving gebruiken.

Specificaties

Kenmerken en specificaties

Werkingsbanden

• X-band 10.525 GHz ± 25 MHz
• K-band 24.150 GHz ± 100 MHz
• Ka-band 34.700 GHz ± 1300 MHz
• Laser 904nm, 33 MHz bandbreedte

Radarontvanger / Detectortype

• Superheterodyne VTO
• Scannen Frequentie Discriminator
• Digitale signaalverwerking (DSP)

Laserdetectie

• Quantum Limited Video Receiver
• Meerdere lasersensordiodes

Displaytype

• 280 LED Alfanumeriek
• Staafdiagram, ExpertMeter of SpecDisplay
• 3-niveau dimmen, plus donkere modus

Stroomvereiste

• 12VDC, negatieve aarde
• SmartCord (inbegrepen)

Programmeerbare functies

• Stroom-aan-aanduiding
• Opstartreeks
• Signaalsterktemeter
• AutoMute
• Audiotonen
• Gevoeligheid stadsmodus
• Displayhelderheid
• Donkere modus
• Radar / Laserbanden

Gevoeligheidsregeling

• AutoSensitivity, Highway en City

Automatisch kalibratiecircuit

SmartShield VG2 immuniteit

Afmetingen (inches)

• 1.25 H x 2.85 B x 5.32 L

Alerts interpreteren

Hoewel Passport een uitgebreid waarschuwingssysteem heeft en dit handboek zo compleet is als we het kunnen maken, zal alleen ervaring u leren wat u van uw Passport kunt verwachten en hoe u moet interpreteren wat het u vertelt. Het specifieke type radar dat wordt gebruikt, het type transmissie (continu of instant-on) en de locatie van de radarbron beïnvloeden de radarwaarschuwingen die u ontvangt.

De volgende voorbeelden geven u een inleiding tot het begrijpen van Passport's waarschuwingssysteem voor radar- en laserwaarschuwingen.

Alert

Passport begint langzaam te klinken, dan neemt de snelheid van de waarschuwing toe totdat de waarschuwing een continu toon wordt. De signaalmeter loopt overeenkomstig op.
Passport geeft korte waarschuwingen gedurende enkele seconden en wordt dan stil om slechts kort te waarschuwen en weer stil te worden.
Passport geeft plotseling een continue toon voor de juiste band die is ontvangen. Alle segmenten in de signaalsterktemeter zijn verlicht.

Een korte laserwaarschuwing.

Passport ontvangt zwakke signalen. Deze signalen kunnen iets sterker zijn wanneer u grote objecten langs de weg passeert. De signalen nemen in frequentie toe.

Passport waarschuwt een tijdje langzaam en springt dan abrupt naar een sterke waarschuwing.

Uitleg

U nadert een continue radarbron die op uw richting is gericht.
Er wordt een instant-on radarbron voor u gebruikt en buiten uw zicht.
Er wordt een instant-on radarbron of laserbron in de buurt gebruikt. Dit soort waarschuwing vereist onmiddellijke aandacht!
Laser wordt in het gebied gebruikt. Omdat laser inherent moeilijk te detecteren is, kan elke laserwaarschuwing wijzen op een bron zeer dichtbij.

Een bewegende patrouillewagen met continue radar haalt u van achteren in. Omdat deze signalen worden weerkaatst (weerkaatsingen worden verhoogd door grote objecten), kunnen ze al dan niet uiteindelijk samensmelten tot een vast punt, zelfs wanneer de patrouillewagen zich direct achter u bevindt.
U nadert een radareenheid die is verborgen door een heuvel of een belemmerde bocht.

Alert

Passport waarschuwt met tussenpozen. De snelheid en sterkte van de waarschuwingen kunnen consistent zijn of sterk variëren.
Passport waarschuwt met tussenpozen. De snelheid en sterkte van het signaal neemt toe met elke waarschuwing.
Passport geeft met tussenpozen een X-band waarschuwing.

Uitleg

Een patrouillewagen rijdt voor u met een radarbron die naar voren is gericht. Omdat signalen soms worden weerkaatst op grote objecten en soms niet, kunnen de waarschuwingen inconsistent lijken.

Een patrouillewagen nadert vanuit de andere richting en neemt verkeer af met instant-on radar. Dergelijke waarschuwingen moeten serieus worden genomen.

U rijdt door een gebied bevolkt met radarbewegingssensoren (deuropeners, inbraakalarmen, enz.). Omdat deze zenders zich meestal in gebouwen bevinden of op OF van u af zijn gericht, zijn ze doorgaans niet zo sterk of langdurig als een echte radarontmoeting.

Omdat de kenmerken van deze waarschuwingen vergelijkbaar kunnen zijn met enkele van de voorgaande voorbeelden, kan overmoedigheid in een onbekend gebied gevaarlijk zijn. Evenzo, als een waarschuwing in een veel bereisd gebied plotseling sterker is of op een andere band dan normaal, kan er snelheidsradar in de buurt zijn opgesteld.

Hoe radar werkt

Verkeersradar, die bestaat uit microgolven, reist in rechte lijnen en wordt gemakkelijk weerkaatst door objecten zoals auto's, vrachtwagens, zelfs vangrails en viaducten. Radar werkt door zijn microgolfbundel over de weg te richten. Terwijl uw voertuig binnen bereik komt, kaatst de microgolfbundel van uw auto af, en de radarantenne zoekt naar de weerkaatsingen. Met behulp van het Doppler-principe berekent de radarapparatuur vervolgens uw snelheid door de frequentie van de weerkaatsing van uw auto te vergelijken met de oorspronkelijke frequentie van de uitgezonden bundel.

Verkeersradar heeft beperkingen, waarvan de belangrijkste is dat het doorgaans slechts één doelwit tegelijk kan volgen. Als er meer dan één voertuig binnen bereik is, is het aan de radaroperator om te beslissen welk doelwit de sterkste weerkaatsing produceert. Aangezien de sterkte van de weerkaatsing wordt beïnvloed door zowel de grootte van het voertuig als de nabijheid van de antenne, is het moeilijk voor de radaroperator om te bepalen of het signaal afkomstig is van een sportwagen in de buurt of een semi-truck op enkele honderden meters afstand.

Het radarbereik is ook afhankelijk van het vermogen van de radarapparatuur zelf. De sterkte van de bundel van de radareenheid neemt af met de afstand. Hoe verder de radar moet reizen, hoe minder energie het heeft voor snelheidsdetectie.

Omdat inbraakalarmen en bewegingssensoren vaak werken op dezelfde frequentie als X-Band radar, zal uw Passport af en toe niet-politie radar signalen ontvangen. Aangezien deze X-Band zenders zich meestal in een gebouw bevinden, of op de grond zijn gericht, zullen ze over het algemeen veel zwakkere metingen produceren dan een echte radarontmoeting. Naarmate u vertrouwd raakt met de bronnen van deze pseudo-alarmen tijdens uw dagelijkse ritten, zullen ze dienen als bevestiging dat de radar detectie mogelijkheden van uw Passport volledig operationeel zijn.

Hoe POP werkt

De "POP"-modus is een relatief nieuwe functie voor fabrikanten van radarapparatuur. Het werkt door een extreem korte burst, binnen de toegewezen band, te verzenden om snel rijdende voertuigen in het verkeer te identificeren. Zodra het doelwit is geïdentificeerd, of "GEPOPT", wordt het apparaat in de normale werkingsmodus gezet om een voertuigvolggeschiedenis te bieden (zoals wettelijk vereist).

Opmerking: volgens de gebruikershandleiding van de fabrikant van de radarapparatuur mogen in deze modus geen bekeuringen worden uitgeschreven.

Hoe laser werkt

Hoe laser (Lidar) werkt
Lasersnelheidsdetectie is eigenlijk LIDAR (Light Detection and Ranging). LIDAR-apparaten projecteren een bundel onzichtbaar infrarood licht. Het signaal is een reeks zeer korte infrarood lichtenergiepulsen, die in een rechte lijn bewegen, van uw auto reflecteren en terugkeren naar het apparaat. LIDAR gebruikt deze lichtpulsen om de afstand tot een voertuig te meten. De snelheid wordt vervolgens berekend door te meten hoe snel deze pulsen worden gereflecteerd, gegeven de bekende lichtsnelheid.

LIDAR (of laser) is een nieuwere technologie en is niet zo wijdverspreid als conventionele radar, daarom zult u laser misschien niet dagelijks tegenkomen. En in tegenstelling tot radardetectie is laserdetectie niet gevoelig voor valse alarmen. Omdat LIDAR een veel smallere bundel uitzendt dan radar, is het veel nauwkeuriger in zijn vermogen om onderscheid te maken tussen doelwitten en is het ook moeilijker te detecteren. DUS ZELFS DE KORTSTE LASERWAARSCHUWING MOET SERIEUS WORDEN GENOMEN.

Er zijn beperkingen aan LIDAR-apparatuur. LIDAR is veel gevoeliger voor weersomstandigheden dan RADAR, en het bereik van een LIDAR-apparaat wordt verminderd door alles wat de zichtbaarheid beïnvloedt, zoals regen, mist of rook. Een LIDAR-apparaat kan niet door glas werken en moet stationair zijn om een nauwkeurige meting te krijgen. Omdat LIDAR een duidelijke zichtlijn moet hebben en onderhevig is aan cosinusfouten (een onnauwkeurigheid die toeneemt naarmate de hoek tussen het apparaat en het voertuig groter wordt), gebruikt de politie LIDAR-apparatuur meestal parallel aan de weg of vanaf een viaduct. LIDAR kan dag en nacht worden gebruikt.

Service

Serviceprocedure

Als uw Passport ooit service nodig heeft, volg dan deze eenvoudige stappen:

1. Raadpleeg de sectie Probleemoplossing van deze handleiding. Het kan een oplossing voor uw probleem bevatten.
2. Bel ons op 1-800-543-1608. Mogelijk kunnen we uw probleem telefonisch oplossen. Als het probleem vereist dat u uw Passport naar de fabriek stuurt voor reparatie, zullen we u een Service Order Number verstrekken, dat op de buitenkant van uw verzenddoos moet worden vermeld.

Sluit de volgende informatie bij uw Passport:

• Uw Service Order Number
• Uw naam en retouradres
• Uw telefoonnummer overdag
• Een beschrijving van het probleem dat u ondervindt.

Probleemoplossing

Passport piept elke dag kort op dezelfde locatie, maar er is geen radarbron in zicht.	Een X-band bewegingssensor of inbraakalarm bevindt zich binnen het bereik van uw route. Na verloop van tijd leert u voorspelbare patronen van deze signalen.
Passport lijkt niet gevoelig voor radar of laser.	Zorg ervoor dat ruitenwissers de radarantenne van Passport niet blokkeren en dat de laserlens zich niet achter getinte gebieden bevindt. Bepaal of uw voertuig een Instaclear ®, ElectriClear ® of een zonwerende voorruit heeft die radar- of lasersignalen kan afbuigen. Passport bevindt zich mogelijk in de stadsmodus.
Passport waarschuwde niet toen er een politieauto in zicht was.	VASCAR (Visual Average Speed Computer and Recorder), een stopwatchmethode voor snelheidsdetectie, kan in gebruik zijn. De agent heeft mogelijk geen radar- of lasereenheid ingeschakeld.
Het scherm van Passport werkt niet.	Druk op de Dim-knop om de Dark-modus te deactiveren.
De hoorbare waarschuwingen van Passport zijn minder luid na de eerste paar waarschuwingen.	Passport bevindt zich in de AutoMute-modus. Zie "Bedieningselementen en functies" voor meer informatie.
Passport stuitert of zakt op de voorruit.	Passport maakt geen contact met de voorruit om stabiliteit te bieden. Terwijl u de EasyMount-knop van Passport ingedrukt houdt, schuift u Passport verder naar achteren richting de voorruit, zodat de bovenste achterrand stevig contact maakt.
De inschakelvolgorde van Passport herhaalt zich tijdens het rijden.	Een losse stroomaansluiting of een vuile aanstekeraansluiting kan ervoor zorgen dat Passport kortstondig wordt losgekoppeld.
Uw 14-jarige zoon heeft alle 9 EZ-programmeringsopties gewijzigd.	U kunt alle programmeeropties terugzetten naar de fabrieksinstellingen door de City-, Dim- en Mute-knoppen ingedrukt te houden terwijl u Passport inschakelt.
Passport gaat niet aan.	Controleer of de volumeknop AAN staat. Controleer of het contact van het voertuig AAN staat. Controleer of de aanstekeraansluiting van het voertuig functioneert. Probeer Passport in een ander voertuig.
Passport voelt erg warm aan	Het is normaal dat Passport warm aanvoelt.

Uitleg van displays

AD	De gevoeligheidsregeling staat in de Auto-modus, het display staat in de Dark-modus.
HD	De gevoeligheidsregeling staat in de Highway-modus, het display staat in de Dark-modus.
CD	De gevoeligheidsregeling staat in de City-modus, het display staat in de Dark-modus.
Geen display	Passport bevindt zich in de Dark-modus en is geprogrammeerd voor Dark All.
	Een van de vele programmeerberichten.
	Passport is geprogrammeerd in de ExpertMeter-modus.
	Passport voert een zelfkalibratietest uit.
	Passport heeft de kalibratietest niet gehaald. Neem contact op met Escort voor reparatie.

Accessoires

De volgende accessoires en vervangingsonderdelen zijn beschikbaar voor Passport 8500 X50.

Verkoop
888-8-ESCORT
(888-837-2678)

Service 800-543-1608
www.escortradar.com

Functies, specificaties en prijzen kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Referenties

• Nauwkeurige waarschuwingssystemen voor bestuurders, rijd slimmer! | ESCORT Radar

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ESCORT Passport 8500 X50 - Radar Detector Handleiding

Beschikbare talen
