ESCORT Beltronics RX65 - Radar Detector Handleiding

Inleiding

De BEL Pro RX65 is de meest geavanceerde radar-, laser- en veiligheidsdetector die ooit door Beltronics is ontworpen. De BEL RX65 beschikt over volledige X, K, SuperWide Ka en Safety Warning System radarmogelijkheden, laserdetectie voor en achter, digitale signaalverwerking (DSP) voor een superieur bereik en verminderde valse alarmen, onze gepatenteerde Mute en AutoMute, hoorbare en visuele bandwaarschuwingen, en alle prestaties die u van Beltronics mag verwachten. Bovendien introduceert de BEL RX65 een nieuw niveau van revolutionaire prestaties en innovatieve functies.

• Superieure radar- en laserdetectie over lange afstand, inclusief nieuwe "POP" (POP) moduswaarschuwing
• Met geavanceerde programmering kunt u 7 functies aanpassen
• De AutoScan-modus vermindert valse alarmen drastisch, plus instellingen voor snelweg en stad
• Ultrahelder alfanumeriek Display met 280 LED's
• De exclusieve Threat Display volgt en geeft meerdere radarsignalen weer, inclusief de signaalsterkte.
• Tech Display biedt de werkelijke numerieke radarfrequentie voor elk radarsignaal
• Nieuwe programmeerbare banden (aan/uit), inclusief internationale en Noord-Amerikaanse instellingen.
• Detecteert en decodeert Safety Warning System-berichten
• Inclusief nieuwe opgerolde SmartPlug

Als u al eerder een radardetector hebt gebruikt, leggen een overzicht van de Snelstartgids en de programmeringsinformatie kort de nieuwe functies uit.
Als dit uw eerste detector is, lees dan de handleiding aandachtig door om optimaal te profiteren van de uitstekende prestaties en innovatieve functies van uw RX65.
Rijd alstublieft veilig.

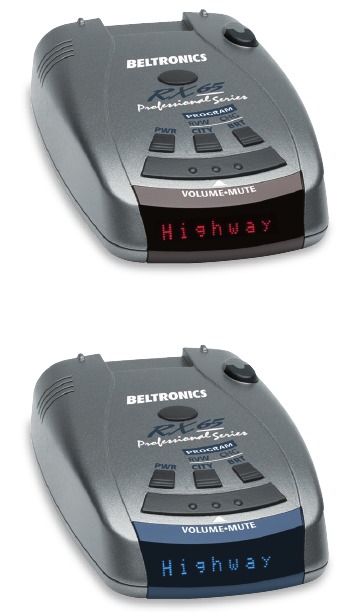

BEL Pro RX65 Snelstartkaart

Er zijn 7 door de gebruiker te selecteren opties, zodat u uw RX65 kunt aanpassen aan uw eigen voorkeuren. De knoppen CITY en BRT worden ook gebruikt om de Programmamodus te openen, uw huidige programma-instellingen te BEKIJKEN en instellingen naar wens te WIJZIGEN. De woorden PROGRAM, RVW en CHG bevinden zich boven op de detector en zijn gemarkeerd in afbeeldingen.

Programmeren gebruiken

1. Om de Programmamodus te openen, houdt u de CITY- en BRT-knoppen 2 seconden ingedrukt. Het apparaat piept twee keer en geeft het woord weer.
2. Druk vervolgens op de RVW-knop om de huidige instellingen te bekijken. U kunt op de knop tikken om van item naar item te wisselen, of de knop ingedrukt houden om door de items te scrollen.
3. Druk op de CHG-knop om een instelling te wijzigen. U kunt op de knop tikken om van instelling naar instelling te wisselen, of de knop ingedrukt houden om door alle opties te scrollen.
4. Om de Programmamodus te verlaten, wacht u gewoon 8 seconden zonder op een knop te drukken, of drukt u op de PWR-knop. Het apparaat geeft weer, piept en keert terug naar de normale werking.

Fabrieksinstellingen
Om de RX65 terug te zetten naar de oorspronkelijke fabrieksinstellingen, houdt u de knoppen "CITY" en "BRT" ingedrukt terwijl u de stroom inschakelt. Het display van de RX65 geeft een Reset-bericht weer, vergezeld van een hoorbare waarschuwing, als bevestiging van de reset.

Een voorbeeld
Hier leest u hoe u de AutoMute-functie van de RX65 uitschakelt.

1. Open de Programmamodus door de CITY- en BRT-knoppen 2 seconden ingedrukt te houden. De RX65 piept twee keer en geeft weer.
2. Houd vervolgens de RVW-knop ingedrukt. De RX65 scrolt door de categorieën, beginnend met Pilot (), vervolgens Voice (), vervolgens Power-on sequence (), vervolgens Signal strength meter (), en vervolgens AutoMute ().
3. Laat de RVW-knop los wanneer de RX65 het AutoMute-item weergeeft. Aangezien de fabrieksinstelling is dat AutoMute is ingeschakeld, geeft de RX65 weer. Als u per ongeluk de RVW-knop niet op tijd loslaat en de RX65 naar de volgende categorie gaat, houdt u de RVW-knop opnieuw ingedrukt en nadat de RX65 door alle categorieën heeft gescrold, begint deze opnieuw bovenaan de lijst.
4. Druk op de CHG-knop om te wisselen van naar .
5. Om de programmering te voltooien, wacht u gewoon 8 seconden zonder op een knop te drukken, of drukt u op de PWR-knop. De RX65 geeft Complete weer, piept en keert terug naar de normale werking.

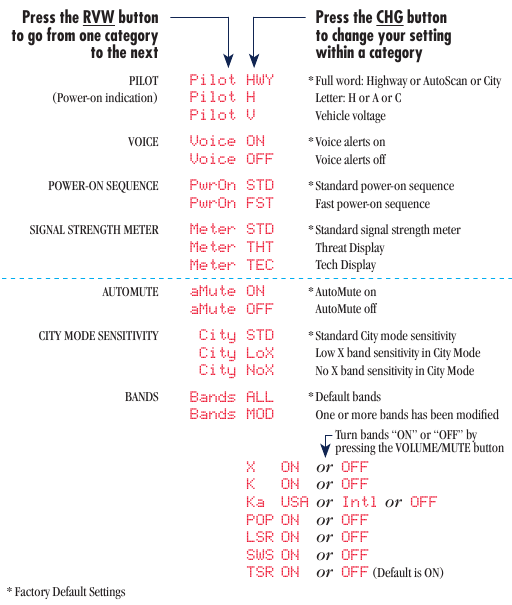

Programmeerdetails

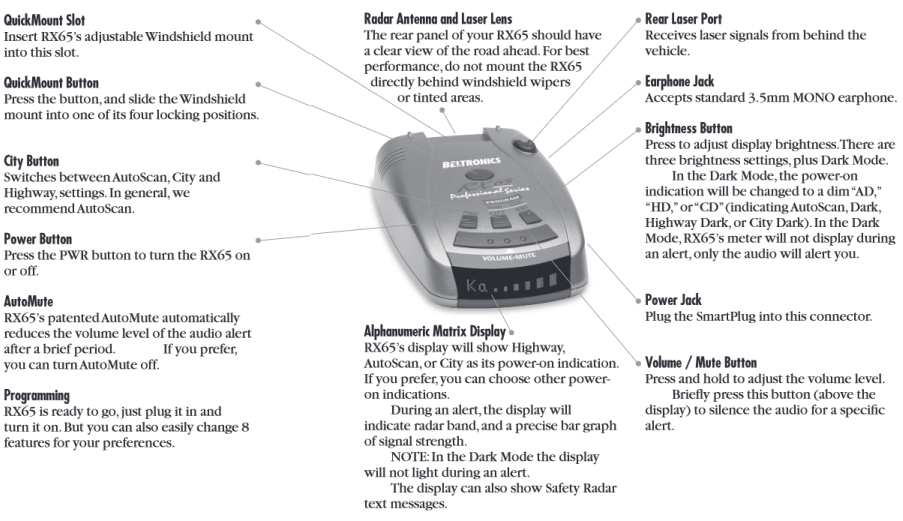

Snelstartgids

Volg deze eenvoudige stappen om uw RX65 te gaan gebruiken

1. Steek het kleine uiteinde van het netsnoer in de zij-aansluiting van de detector en steek het grote uiteinde van het netsnoer in de sigarettenaansteker van uw auto.
2. Monteer uw RX65 op de voorruit met behulp van de meegeleverde voorruitbevestiging.
3. Druk op de PWR-knop, linksboven, om de RX65 in te schakelen. 4 Houd de Volume/Mute-knop ingedrukt om het volume aan te passen.

Lees de handleiding om de werking en functies van de RX65 volledig te begrijpen.

Installatie

Stroomaansluiting
Om de RX65 van stroom te voorzien, steekt u het kleine uiteinde van de SmartPlug (telefoonaansluiting) in de modulaire aansluiting aan de rechterkant van de RX65 en steekt u de aanstekerplugadapter in de aansteker of accessoire-aansluiting van uw voertuig.
De RX65 werkt alleen op 12 volt DC negatieve aarde. De meegeleverde aanstekerplug heeft een standaardformaat en werkt in de meeste voertuigen. Sommige voertuigen vereisen echter mogelijk de optionele Europese huls om een ​​goede pasvorm te garanderen. Als dit het geval is, kunt u onze serviceafdeling bellen om er een te bestellen. Deze huls schuift over de aanstekerplugadapter van de SmartPlug. Uiteraard moet uw aansteker schoon en correct aangesloten zijn voor een goede werking.
OPMERKING: afhankelijk van uw voertuig kan de stroom van de aansteker continu aan staan, of kan deze worden in- en uitgeschakeld met uw contactschakelaar.

Optionele stroomkabels
Zie het gedeelte Accessoires voor meer informatie over onze optionele Direct-wire SmartPlug.

Montagelocatie

BELTRONICS kan de vele manieren waarop de RX65 kan worden gemonteerd niet voorzien.
Het is belangrijk dat u de RX65 monteert waar deze uw zicht niet belemmert en geen gevaar vormt bij een ongeval.

Waar de RX65 te monteren
Voor optimale detectieprestaties raden we het volgende aan:

• Gebruik de Windshield QuickMount, monteer uw RX65 waterpas en hoog genoeg op uw voorruit om een ​​vrij zicht op de weg van voor en achter te bieden.
• Monteer de RX65 uit de buurt van ruitenwissers, andere vaste objecten en zwaar getinte gebieden die de radarantenne of laserlens kunnen belemmeren.

Windshield QuickMount
De QuickMount-voorruitbeugel van de RX65 is ontworpen voor een onopvallende en probleemloze montage.

1. Druk op de QuickMount-knop boven op de RX65 (bij het woord BELTRONICS) en schuif de QuickMount-beugel in de sleuf totdat deze is vergrendeld in de positie die het beste past bij de hoek van uw voorruit (er zijn vier instellingen beschikbaar). Voor extreem horizontale of extreem hellende voorruiten kan de QuickMount-beugel worden gebogen. Om ervoor te zorgen dat de zuignappen stevig aan de voorruit hechten, moet u zowel uw voorruit als de zuignappen schoon houden.
2. Om de RX65 op uw voorruit aan te passen, gebruikt u de QuickMount-aanpassingsknop boven op de RX65 en schuift u de RX65 naar voren of naar achteren om een ​​waterpas horizontale positie te krijgen. Indien correct geïnstalleerd en afgesteld, moet de bovenste achterrand van de RX65 stevig tegen uw voorruit rusten.

Een paar voertuigen (waaronder sommige Porsches) hebben voorruiten met een zachte anti-snijlaag aan de binnenkant. Het gebruik van zuignappen zal deze coating permanent beschadigen. Raadpleeg uw dealer of de handleiding van de voertuigeigenaar om te bepalen of uw voorruit deze coating heeft.

Tip van de gebruiker
U kunt de QuickMount-beugel op uw voorruit laten zitten en de RX65 eenvoudig verwijderen door op de aanpassingsknop te drukken en deze van de houder te schuiven. Zorg er nogmaals voor dat u de beugel zo plaatst dat deze geen gevaar vormt in geval van een ongeval. Er zijn extra houders beschikbaar.

Bediening en functies

In-/uitschakelen
Om de RX65 in te schakelen, drukt u op de PWR-knop aan de linkerkant van de bovenkant. Wanneer u de RX65 inschakelt, doorloopt deze een reeks meldingen. Indien gewenst, kunt u uw RX65 programmeren voor een kortere opstartreeks. Zie het gedeelte Programmeren voor meer informatie.

Stem
De RX65 heeft onze Digital Voice-functie, die een digitale stem aankondiging geeft van de gedetecteerde band.
Indien gewenst, kunt u de Digital Voice-functie uitschakelen tijdens het programmeren. Zie het gedeelte Programmeren voor meer informatie.

Opstartindicatie
Nadat de opstartreeks van de RX65 is voltooid, toont het alfanumerieke display Highway, City of AutoScan om aan te geven welke gevoeligheidsmodus is geselecteerd.
Indien gewenst, kunt u alternatieve opstartschermen selecteren. Zie het gedeelte Programmeren voor meer informatie.

AutoMute
Uw RX65 heeft onze gepatenteerde AutoMute-functie. Nadat RX65 u heeft gewaarschuwd voor een radarontmoeting op het door u geselecteerde volume, zal de AutoMute-functie het volume automatisch verlagen tot een lager niveau. Dit houdt u op de hoogte zonder de irritatie van een continue waarschuwing op vol volume.
Indien gewenst, kunt u de AutoMute-functie uitschakelen. Zie het gedeelte Programmeren voor meer informatie.

Volume-/Mute-knop
Om het volume van de waarschuwingstoon aan te passen, houdt u de Volume/Mute-balk aan de bovenkant ingedrukt.
Met de Mute-knop, die zich aan de bovenkant van de RX65 bevindt, kunt u het audiowaarschuwingssignaal tijdens een radarontmoeting dempen.
Om het geluid voor een enkel specifiek signaal te dempen, drukt u kort op de Volume/Mute-knop. Nadat die radarontmoeting is gepasseerd, wordt de demping automatisch opnieuw ingesteld en waarschuwt het geluid u voor de volgende ontmoeting.

Highway / AutoScan / City-schakelaar
Met de City-knop selecteert u de gevoeligheidsmodus van de RX65. We raden de AutoScan-modus aan voor de meeste ritten. De AutoScan-modus van de RX65 biedt een waarschuwing met een groot bereik, met een minimum aan valse alarmen. In deze modus analyseert de interne computer van de RX65 continu alle binnenkomende signalen en past de gevoeligheid op intelligente wijze aan.

U kunt ook de conventionele Highway- en City-modi selecteren. Wanneer u in stedelijke gebieden rijdt waar irritante X-band inbraakalarmen en deuropeners veel voorkomen, kan de City-modus worden ingeschakeld om de X-band gevoeligheid te verlagen en X-band waarschuwingen te verminderen. De volledige gevoeligheid blijft behouden op alle andere banden. U kunt de City-modus gevoeligheid van de RX65 aanpassen. Zie het gedeelte Programmeren voor meer informatie.

Helderheidsknop
Met de BRT-knop van de RX65 selecteert u de helderheid van het display van de RX65. Er zijn vier instellingen: Maximum, Medium, Minimum en Dark. Druk op de BRT-knop om uw voorkeurshelderheid te selecteren.

Donkere modus
Wanneer u de donkere modus selecteert met de BRT-schakelaar, verandert de RX65 in een zeer onopvallende opstartindicatie: een zeer BRT AD, HD of CD. (In dit display geeft de A, H of C AutoScan, Highway of City aan en de D geeft Dark aan.)
Wanneer de RX65 in de donkere modus staat, toont het display geen visuele waarschuwingen wanneer de RX65 signalen detecteert. Alleen de hoorbare waarschuwing vertelt u over gedetecteerde signalen.

Hoorbare waarschuwingen
Voor radarsignalen:
RX65 gebruikt een Geiger-teller-achtig geluid om de signaalsterkte en het type radarsignaal dat wordt aangetroffen aan te geven. Wanneer u radar tegenkomt, klinkt er een duidelijke hoorbare waarschuwing en deze klinkt sneller naarmate het signaal sterker wordt. Hierdoor kunt u de afstand tot de signaalbron inschatten zonder uw ogen van de weg te halen. Elke band heeft een duidelijke toon voor eenvoudige identificatie.
X-band = tjilpend geluid
K-band = zoemend geluid
Ka-band = dubbel tjilpend geluid

Voor lasersignalen:
Aangezien lasersignalen een mogelijke bedreiging vormen, ongeacht hoe zwak, waarschuwt de RX65 u voor alle lasersignalen met een volledige laserwaarschuwing.

Voor veiligheidssignalen:
RX65 waarschuwt u voor deze signalen met een dubbele zoemtoon (en digitale stem indien geprogrammeerd) met een corresponderend tekstbericht.

Stroomconnector
De stroomaansluiting van de RX65 maakt gebruik van een connector van het telefoon type. Deze nieuwe 6-pins connector werkt alleen met de meegeleverde SmartPlug met spiraalsnoer of de optionele Direct-wire SmartPlug. De SmartPlug met spiraalsnoer is een speciaal netsnoer met een stroomindicatie (die alleen oplicht wanneer de RX65 is ingeschakeld), een helder waarschuwingslampje dat waarschuwt voor radar of laser en een handige mute-knop direct op de stekker. Het is perfect voor elke auto waar het een hele klus is om de mute-knop van de detector op de voorruit te bereiken. Zet voor discreet nachtelijk rijden de RX65 in de donkere modus en gebruik de SmartPlug voor uw visuele waarschuwingen. Andere bestuurders weten niet dat u een detector heeft. Een optionele Direct-wire SmartPlug is ook beschikbaar. Deze versie bevat een kleine displaymodule die rechtstreeks op uw elektrische systeem kan worden aangesloten, met een rechte kabel van 3 meter om naar uw RX65 te leiden. Voor meer informatie of om te bestellen, belt u ons gratis op 1-800-341-2288.

Signaalsterktemeter
Het alfanumerieke display van de RX65 bestaat uit 280 individuele LED's, voor een intuïtief ultrahelder display van signaalsterkte en tekstberichten.
De standaard staafdiagram signaalsterktemeter van de RX65 geeft alleen informatie weer over een enkel radarsignaal. Als er meerdere signalen aanwezig zijn, bepaalt de interne computer van de RX65 welke de belangrijkste bedreiging is om op de staafdiagrammeter weer te geven. Wanneer RX65 radar detecteert, geeft het de band (X, K of Ka) weer, en een nauwkeurige staafdiagram van de signaalsterkte. Wanneer RX65 een lasersignaal detecteert, toont het display "Laser".
OPMERKING: Als u de RX65 in de donkere modus gebruikt, licht het display niet op wanneer een signaal wordt gedetecteerd – alleen de audio-waarschuwing is te horen, en het knipperende waarschuwingslampje op de SmartPlug.

Dreigingsweergave
De optie Dreigingsweergave van de RX65 is een geavanceerde weergave voor ervaren detector gebruikers. Gebruik de RX65 een paar weken om vertrouwd te raken met de andere functies voordat u de Dreigingsweergave gebruikt.
Om de Dreigingsweergave te gebruiken in plaats van de staafdiagram signaalsterktemeter, moet u Dreigingsweergave selecteren in de programmering van de RX65.
De Dreigingsweergave van de RX65 volgt gelijktijdig meerdere radarsignalen en hun relatieve signaalsterkte.
De Dreigingsweergave kan u helpen een verandering in uw normale rijomgeving te ontdekken; bijvoorbeeld een verkeersradareenheid die wordt bediend in een gebied waar normaal gesproken andere signalen aanwezig zijn.
De Dreigingsweergave is eigenlijk een miniatuur spectrumanalysator. Het toont welke band elk signaal is en de signaalsterkte.

Hierboven ziet u de Dreigingsweergave als de RX65 een sterk Ka-band, een zwak K-band en een zwak X-band signaal detecteerde.
OPMERKING: Als u de Dreigingsweergave gebruikt, zal het korte signaal dat wordt weergegeven in de opstartreeks wanneer u uw RX65 inschakelt ook in de Dreigingsweergave staan: een X met een vervallend numeriek signaal.

Een paar meer voorbeelden zullen u helpen beter te zien hoe de Dreigingsweergave werkt.

Hier toont de Dreigingsweergave een sterk K-band signaal en een zwak X-band signaal.

Hier toont de Dreigingsweergave een zwak Ka-band signaal en een sterk X-band signaal.

Details dreigingsweergave
De band aanduidingen (X, K, Ka) blijven enkele seconden op het display staan nadat het signaal is gepasseerd. Hierdoor kunt u zien wat de unit heeft gedetecteerd, zelfs bij zeer korte signalen.

Technische weergave
De nieuwe optie Technische weergave van de BEL RX65 is ook voor de ervaren detector gebruiker. In deze modus geeft de RX65 de werkelijke numerieke frequentie weer van het ontvangen radarsignaal.

De Technische weergave toont één K-band signaal op 24.150 gigahertz.
OPMERKING: Zelfs ervaren detector gebruikers hebben veel tijd nodig om vertrouwd te raken met dit nieuwe niveau van informatie over gedetecteerde signalen.

Programmeren

Er zijn 7 door de gebruiker te selecteren opties, zodat u uw RX65 kunt aanpassen aan uw eigen voorkeuren. De knoppen met het label CITY en BRT worden ook gebruikt om de Programma modus te openen, uw huidige programma instellingen te BEKIJKEN en eventuele instellingen naar wens te WIJZIGEN. De woorden PROGRAM, RVW en CHG bevinden zich aan de bovenkant van de detector en zijn gemarkeerd in gekleurde afbeeldingen.

Hoe programmeren te gebruiken

1. Om de Programma modus te openen, houdt u de CITY en BRT buttons 2 seconden ingedrukt. De unit piept twee keer en geeft het woord weer.
2. Druk vervolgens op de RVW button om de huidige instellingen te bekijken. U kunt op de knop tikken om van item naar item te gaan, of de knop ingedrukt houden om door de items te scrollen.
3. Druk op de CHG button om een instelling te wijzigen. U kunt op de knop tikken om van instelling naar instelling te gaan, of de knop ingedrukt houden om door alle opties te scrollen.
4. Om de Programma modus te verlaten, wacht u gewoon 8 seconden zonder op een knop te drukken. De unit geeft weer, piept 4 keer en keert terug naar de normale werking.

Een voorbeeld
Hier leest u hoe u de AutoMute-functie van de RX65 uitschakelt.

1. Open de Programma modus door de CITY en BRT buttons 2 seconden ingedrukt te houden. De RX65 piept twee keer en geeft weer.
2. Houd vervolgens de RVW button ingedrukt. De RX65 scrolt door de categorieën, beginnend met Pilot (), dan Voice (), dan Opstartreeks (), dan Signaalsterktemeter (), en dan AutoMute ().
3. Laat de RVW button los wanneer de RX65 het AutoMute item toont. Omdat de fabrieks instelling is dat AutoMute aan staat, geeft de RX65 weer . Als u per ongeluk de RVW button niet op tijd loslaat en de RX65 naar de volgende categorie gaat, houdt u de RVW button weer ingedrukt en nadat de RX65 door alle categorieën is gescrold, begint het opnieuw bovenaan de lijst.
4. Druk op de CHG button om te schakelen van naar .
5. Om het programmeren te voltooien, wacht u gewoon 8 seconden zonder op een knop te drukken. De RX65 geeft weer, piept 4 keer en keert terug naar de normale werking.

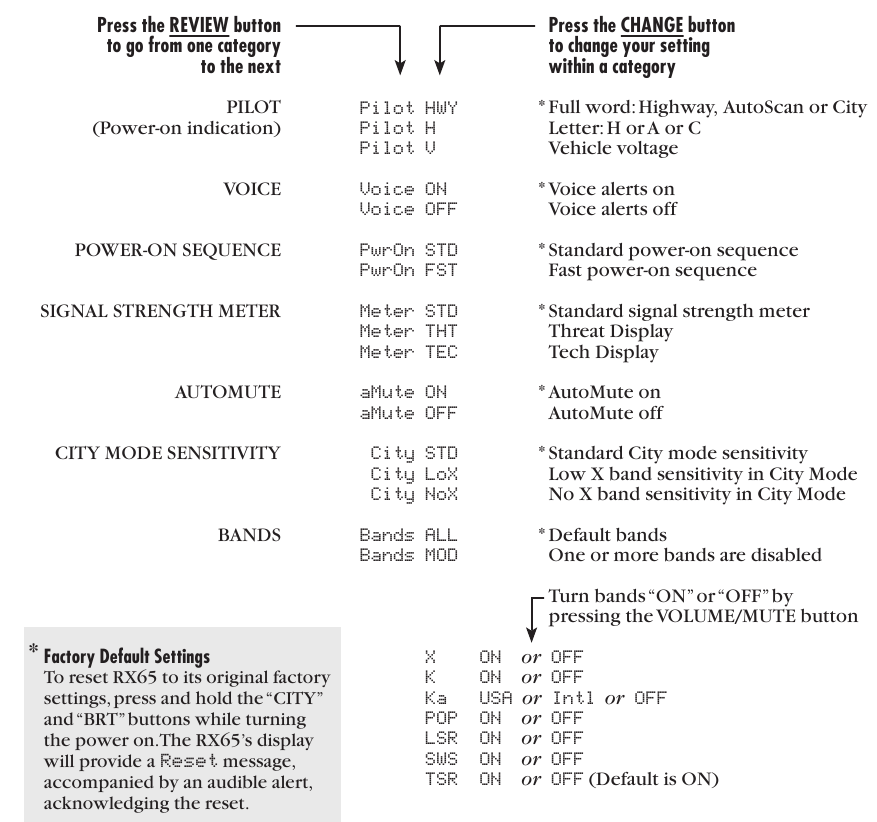

Overzicht van programmeren

Details van programmering

Pilot (stroomindicatie)
OPMERKING: wanneer u de donkere modus gebruikt, toont het display alleen HD, AD of CD (Highway-Dark, AutoScan-Dark of City-Dark).
(Volledige beschrijving)
In deze instelling geeft RX65 "Highway", "City" of "Auto" weer als stroomindicatie (fabrieksinstelling).

(Letter)
In deze instelling geeft RX65 "H" weer voor Highway, "C" voor City en "A" voor AutoScan.

(Voertuigspanning)
In deze instelling geeft RX65 continu "H" weer voor Highway, "C" voor City en "A" voor AutoScan, en de spanning van het voertuig. Als de spanning van het voertuig onder 10,5 volt daalt, wordt een waarschuwing voor lage spanning weergegeven, gevolgd door een hoorbare waarschuwing. Een waarschuwing voor hoge spanning wordt ook gegeven als de spanning boven 16,0 volt komt. De waarschuwing voor hoge spanning wordt ook gevolgd door een hoorbare waarschuwing.

Spraak
(Spraakmeldingen aan)
In deze instelling gaan alle radar-, laser- en SWS-waarschuwingen (indien geprogrammeerd) gepaard met een digitale stem.

(Spraakmeldingen uit)
In deze instelling zijn alleen de audiotonen te horen tijdens een waarschuwing of SWS-bericht.

Opstartvolgorde
(Standaard)
In deze instelling geeft RX65 telkens wanneer u hem inschakelt "BEL RX65", "Laser", "Ka band", "K-band", "X-band", "Safety" en alle wijzigingen in de fabrieksinstellingen weer (fabrieksinstelling).

(Snel opstarten)
In deze instelling geeft RX65 alleen een korte hoorbare toon en geeft hij alle niet-fabrieksinstellingen weer.

Signaalsterktemeter
(Standaardmeter)
In deze instelling geeft de meter de band van het ontvangen signaal weer, en een staafdiagram toont de relatieve signaalsterkte (fabrieksinstelling).

(Dreigingsweergave)
In deze instelling volgt de meter gelijktijdig meerdere radarsignalen, inclusief de relatieve signaalsterkte voor elk signaal.
OPMERKING: de functie Dreigingsweergave wordt uitgebreider uitgelegd.

(Tech Display-meter)
In deze instelling geeft de meter de werkelijke numerieke frequentie weer van het ontvangen radarsignaal.
OPMERKING: de functie Tech Display wordt uitgebreider uitgelegd.

AutoMute
(AutoMute aan)
In deze instelling zijn de audiowaarschuwingen van RX65 in eerste instantie op het volume dat u hebt ingesteld, maar na enkele seconden zal RX65 automatisch het volumeniveau verlagen, om u op de hoogte te houden, maar niet te irriteren (fabrieksinstelling).

(AutoMute uit)
Met AutoMute uit blijven de audiowaarschuwingen van RX65 op het volume dat u hebt ingesteld gedurende de hele radarontmoeting.

Gevoeligheid stadsmodus
(Standaard)
In deze instelling, wanneer u RX65 in de stadsmodus zet, wordt de X-bandgevoeligheid aanzienlijk verminderd, om overlast van X-band inbraakalarmen en bewegingssensoren te verminderen (fabrieksinstelling).

(Lage X-bandgevoeligheid)
In deze instelling, wanneer u RX65 in de stadsmodus zet, wordt de X-bandgevoeligheid meer verminderd dan de standaardinstelling. Dit vermindert X-bandalarmen van andere bronnen nog verder, maar vermindert ook het bereik tot X-band verkeersradar aanzienlijk.

(Geen X-bandgevoeligheid)
In deze instelling, wanneer u RX65 in de stadsmodus zet, reageert hij niet op X-band signalen.

Kies deze instelling alleen als u er absoluut zeker van bent dat er geen X-band verkeersradareenheden zijn waar u rijdt.
OPMERKING: deze instellingen zijn alleen van toepassing wanneer RX65 in de stadsmodus wordt gebruikt. De X-bandgevoeligheid wordt niet beïnvloed wanneer deze wordt gebruikt in de modi "AutoScan" of "Highway".

Banden

In deze instelling worden alle radar-, laser- en SWS-frequenties bewaakt. Dit is de fabrieksinstelling en het wordt ten zeerste aanbevolen om uw RX65 in deze modus te gebruiken.

In deze instelling waarschuwt RX65 u met een hoorbaar alarm en een bijbehorend tekstbericht waarin staat welke band is uitgeschakeld (d.w.z. "SWS OFF"). Deze waarschuwing wordt weergegeven tijdens de opstartvolgorde (standaard of snel).

Wijzig banden alleen als u er absoluut zeker van bent dat er geen verkeersradareenheden zijn die die specifieke band in uw regio gebruiken.

Technische details

Kenmerken en specificaties
Operationele banden

• X-band 10,525 GHz ± 25 MHz
• K-band 24,150 GHz ± 100 MHz
• Ka-band 34,700 GHz ± 1300 MHz
• Laser 904nm, 33 MHz bandbreedte

Radarreceptor / Detectortype

• Superheterodyne, GaAs FET VCO
• Scannende frequentiediscriminator
• Digitale signaalverwerking (DSP)

Laserdetectie

• Quantum Limited Videoreceiver
• Meerdere laserdiodes

Weergave

• 280 LED alfanumeriek
• Staafdiagram, Dreigingsweergave of Tech-weergave
• 3 helderheidsniveaus, plus donkere modus

Stroomvereiste

• 12VDC, negatieve aarde
• SmartPlug (meegeleverd)

Programmeerbare functies

• Inschakelindicatie
• Spraakwaarschuwingen
• Inschakelreeks
• Signaalsterktemeter
• AutoMute
• City Mode gevoeligheid
• Radar- / laserbanden

Gevoeligheidsregeling

• Snelweg, AutoScan en Stad

Automatische kalibratiecircuit VG2-immuniteit
Afmetingen (inches)

• 1,25 H x 2,75 B x 4,75 L

Waarschuwingen interpreteren
Hoewel de RX65 een uitgebreid waarschuwingssysteem heeft en dit handboek zo compleet is als we het kunnen maken, zal alleen ervaring u leren wat u van uw RX65 kunt verwachten en hoe u moet interpreteren wat hij u vertelt. Het specifieke type radar dat wordt gebruikt, het type transmissie (continu of direct aan) en de locatie van de radarbron beïnvloeden de radarwaarschuwingen die u ontvangt. De volgende voorbeelden geven u een inleiding tot het begrijpen van het waarschuwingssysteem van de RX65 voor radar-, laser- en veiligheidswaarschuwingen.

Waarschuwing	Uitleg
De RX65 begint langzaam te klinken, waarna de snelheid van de waarschuwing toeneemt. De signaalmeter loopt overeenkomstig op.	U nadert een continue radarbron die op uw richting is gericht.
RX65 geeft korte waarschuwingen gedurende enkele seconden en valt dan stil, om vervolgens kort te waarschuwen en weer stil te vallen.	Er wordt een direct-aan radarbron voor u en buiten uw zicht gebruikt.
RX65 geeft plotseling een continue toon af voor de juiste ontvangen band. Alle segmenten in de signaalsterktemeter branden.	Er wordt een direct-aan radarbron of laserbron in de buurt gebruikt. Dit soort waarschuwing vereist onmiddellijke aandacht!
Een korte laserwaarschuwing.	Er wordt laser in het gebied gebruikt. Omdat laser inherent moeilijk te detecteren is, kan elke laserwaarschuwing duiden op een bron in de zeer nabije omgeving.
RX65 ontvangt zwakke signalen. Deze signalen kunnen iets sterker worden als u langs grote objecten langs de weg rijdt. De signalen nemen in frequentie toe.	Een bewegende patrouillewagen met continue radar haalt u van achteren in. Omdat deze signalen worden gereflecteerd (reflecties worden vergroot door grote objecten), kunnen ze al dan niet versmelten tot een solide punt, zelfs als de patrouillewagen zich direct achter u bevindt.
RX65 waarschuwt een tijdje langzaam en springt dan abrupt naar een sterke waarschuwing.	U nadert een radareenheid die verborgen is door een heuvel of een belemmerde bocht.
RX65 waarschuwt met tussenpozen. De snelheid en sterkte van de waarschuwingen kunnen consistent zijn of sterk variëren.	Een patrouillewagen rijdt voor u met een radarbron die naar voren is gericht. Omdat signalen soms worden gereflecteerd door grote objecten en soms niet, kunnen de waarschuwingen inconsistent lijken.
RX65 waarschuwt met tussenpozen. De snelheid en sterkte van het signaal nemen toe bij elke waarschuwing.	Een patrouillewagen nadert vanuit de andere richting en neemt verkeer af met direct-aan radar. Dergelijke waarschuwingen moeten serieus worden genomen.
RX65 geeft met tussenpozen een X-band- of K-bandwaarschuwing.	U rijdt door een gebied met radarbewegingssensoren (deuropeners, inbraakalarmen, enz.). Omdat deze zenders zich meestal in gebouwen bevinden of naar OF van u af zijn gericht, zijn ze doorgaans niet zo sterk of duurzaam als een echte radarontmoeting.
	Omdat de kenmerken van deze waarschuwingen vergelijkbaar kunnen zijn met enkele van de voorgaande voorbeelden, kan overmoed in een onbekend gebied gevaarlijk zijn. Evenzo, als een waarschuwing in een veelgebruikt gebied plotseling sterker is of op een andere band dan normaal, kan er snelheidsradar in de buurt zijn opgesteld.

Hoe radar werkt
Verkeersradar, die bestaat uit microgolven, beweegt in rechte lijnen en wordt gemakkelijk gereflecteerd door objecten zoals auto's, vrachtwagens, zelfs vangrails en viaducten. Radar werkt door zijn microgolfbundel de weg af te richten. Wanneer uw voertuig binnen bereik komt, kaatst de microgolfbundel van uw auto en zoekt de radarantenne naar de reflecties. Met behulp van het Doppler-principe berekent de radarapparatuur vervolgens uw snelheid door de frequentie van de reflectie van uw auto te vergelijken met de oorspronkelijke frequentie van de uitgezonden bundel. Verkeersradar heeft beperkingen, de belangrijkste hiervan is dat het meestal slechts één doel tegelijk kan volgen. Als er meer dan één voertuig binnen bereik is, is het aan de radaroperator om te beslissen welk doel de sterkste reflectie produceert. Omdat de sterkte van de reflectie wordt beïnvloed door zowel de grootte van het voertuig als de nabijheid van de antenne, is het voor de radaroperator moeilijk te bepalen of het signaal afkomstig is van een sportwagen in de buurt of van een semi-truck op enkele honderden meters afstand.
Het radarbereik is ook afhankelijk van het vermogen van de radarapparatuur zelf.
De sterkte van de bundel van de radareenheid neemt af met de afstand. Hoe verder de radar moet reizen, hoe minder energie het heeft voor snelheidsdetectie. Omdat inbraakalarmen en bewegingssensoren vaak op dezelfde frequentie werken als X-Band radar, ontvangt uw RX65 af en toe niet-politieradarsignalen. Omdat deze X-Band zenders zich meestal in een gebouw bevinden of naar de grond zijn gericht, produceren ze over het algemeen veel zwakkere metingen dan een echte radarontmoeting. Naarmate u vertrouwd raakt met de bronnen van deze pseudo-alarmen tijdens uw dagelijkse ritten, dienen ze als bevestiging dat de radardetectiemogelijkheden van uw RX65 volledig operationeel zijn.

Hoe "POP" werkt
"POP"-modus (POP) is een relatief nieuwe functie voor fabrikanten van radargeweren. Het werkt door een extreem korte uitbarsting uit te zenden, binnen de toegewezen band, om snelheidsovertredende voertuigen in het verkeer te identificeren. Zodra het doel is geïdentificeerd, of "gePOPt", wordt het geweer in de normale bedrijfsmodus gezet om een geschiedenis van het volgen van het voertuig te bieden (vereist door de wet).

Hoe laser (Lidar) werkt
Laser snelheidsdetectie is eigenlijk LIDAR (Light Detection and Ranging). LIDAR-geweren projecteren een bundel onzichtbaar infrarood licht. Het signaal is een reeks zeer korte infrarood lichtenergiepulsen, die in een rechte lijn bewegen, van uw auto reflecteren en terugkeren naar het geweer. LIDAR gebruikt deze lichtpulsen om de afstand tot een voertuig te meten.
De snelheid wordt vervolgens berekend door te meten hoe snel deze pulsen worden gereflecteerd, gezien de bekende snelheid van het licht.
LIDAR (of laser) is een nieuwere technologie en is niet zo wijdverbreid als conventionele radar, daarom komt u laser misschien niet dagelijks tegen. En in tegenstelling tot radardetectie, is laserdetectie niet vatbaar voor valse alarmen. Omdat LIDAR een veel smallere bundel uitzendt dan radar, is het veel nauwkeuriger in zijn vermogen om onderscheid te maken tussen doelen en is het ook moeilijker te detecteren. ALS GEVOLG DAARVAN MOET ZELFS DE KORTSTE LASERWAARSCHUWING SERIEUS WORDEN GENOMEN.
Er zijn beperkingen aan LIDAR-apparatuur. LIDAR is veel gevoeliger voor weersomstandigheden dan RADAR, en het bereik van een LIDAR-geweer wordt verminderd door alles wat de zichtbaarheid beïnvloedt, zoals regen, mist of rook. Een LIDAR-geweer kan niet door glas werken en moet stationair zijn om een nauwkeurige meting te krijgen. Omdat LIDAR een duidelijke zichtlijn moet hebben en onderhevig is aan cosinusfouten (een onnauwkeurigheid die toeneemt naarmate de hoek tussen het geweer en het voertuig toeneemt), gebruikt de politie LIDAR-apparatuur meestal parallel aan de weg of vanaf een viaduct. LIDAR kan dag en nacht worden gebruikt.

TSR Verkeerssignaalonderdrukking
Uw radardetector bevat een nieuwe optionele boost in anti-valse software om overmatige waarschuwingen van onjuiste X- en K-bandbronnen te elimineren. Een voorbeeld hiervan zijn verkeersstroommonitoringsystemen. Deze systemen, die in verschillende landen steeds vaker worden gebruikt, genereren K-band signalen om de verkeersstroom op een bepaalde weg te meten. Helaas zien de meeste detectoren dit als een echte bedreiging en zullen ze u onnodig waarschuwen. Onze nieuwe eigen software (TSR) sorteert, rangschikt en verwerpt dit type vals alarm op intelligente wijze automatisch. Het resultaat is ultieme bescherming zonder overmatige valse alarmen.
De TSR-software staat standaard aan in de programmeersectie van uw detector. Als u denkt dat dit type systeem niet in uw regio wordt gebruikt, kunt u het gewoon uitschakelen. Anders is uw detector klaar om u direct uit de doos te beschermen.
Als u vragen heeft over deze nieuwe functie, kunt u ons bellen of onze website bezoeken voor meer informatie.

Hoe veiligheidsradar werkt
Safety Warning System, of SWS, gebruikt een gemodificeerd K-band radarsignaal. Het SWS-veiligheidsradarsysteem heeft 64 mogelijke berichten (60 momenteel toegewezen). De SWS-berichten die uw RX65 kan weergeven, worden vermeld op de tegenoverliggende pagina.
Vanuit de fabriek is uw RX65 geprogrammeerd met SWS-decodering UIT. Als SWS in uw regio wordt gebruikt, geeft uw RX65 de veiligheidsberichten weer die aan het signaal zijn gekoppeld. Als u dit systeem wilt detecteren, gebruikt u de programmeerfunctie om de SWS-decodering van de RX65 IN te schakelen.
OPMERKING: Sommige veiligheidsberichten zijn ingekort, zodat elk bericht op een of twee schermen op het achttekenscherm van de RX65 kan worden weergegeven.
Omdat veiligheidsradartechnologie relatief nieuw is en het aantal zenders in bedrijf nog niet wijdverbreid is, ontvangt u niet dagelijks veiligheidssignalen. Wees niet verbaasd als u hulpdiensten, weggevaren en spoorwegovergangen tegenkomt die niet zijn uitgerust met deze zenders. Naarmate veiligheidszenders vaker voorkomen (het aantal actieve zenders groeit elke dag), zullen deze veiligheidsradarsignalen vaker voorkomen. Ga voor meer informatie en details over SWS-veiligheidsradar naar hun website op www.safetyradar.com.

SWS-tekstberichten

Wegwerkzaamheden of onderhoud

Advies gevaarlijke zone op de snelweg

Weersgerelateerde gevaren

Reisinformatie / gemak

Snel / langzaam rijdende voertuigen

Probleemoplossing

Uitleg van displays

	Sensitivity control is in Auto mode, display is in Dark mode
	Sensitivity control is in Highway mode, display is in Dark mode
	Sensitivity control is in City mode, display is in Dark mode
Geen display	RX65 staat in de donkere modus en is geprogrammeerd voor Dark All
	One of the many programming messages
	One of the many Safety Radar messages
	RX65 has detected a Safety Radar Signal, but the signal isn't yet strong enough to decode the specific safety message
	RX65 has been programmed in theThreat Display mode
	RX65 has detected a VG2 unit (radar detector detector)

Service

Serviceprocedure
Als uw RX65 ooit service nodig heeft, volg dan deze eenvoudige stappen:

1. Controleer de sectie probleemoplossing van deze handleiding. Het kan een oplossing voor uw probleem bevatten.
2. Bel ons op 1-800-341-2288.We kunnen uw probleem mogelijk telefonisch oplossen. Als het probleem vereist dat u uw RX65 voor reparatie naar de fabriek stuurt, zullen we u een Service Order Number verstrekken, dat op de buitenkant van uw verzenddoos moet worden vermeld.

Voeg de volgende informatie toe aan uw RX65:

• Uw Service Order Number
• Uw naam en retouradres
• Uw telefoonnummer overdag
• Een beschrijving van het probleem dat u ondervindt.

Accessoires

De volgende accessoires en vervangingsonderdelen zijn beschikbaar voor BEL Pro RX65:
Standard Coiled SmartPlug $29.95
Direct-wire SmartPlug $29.95
Detector Accessory Kit $14.95
Zippered Travel Case $14.95
Windshield Single Cup Mount $14.95
Windshield Suction Cups Mount $9.95
Visor Clip Mount $7.95
Bekijk al onze producten en accessoires op www.beltronicspro.com
Functies, specificaties en prijzen kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ESCORT Beltronics RX65 - Radar Detector Handleiding

Beschikbare talen
