Husqvarna 320, 330X handleiding

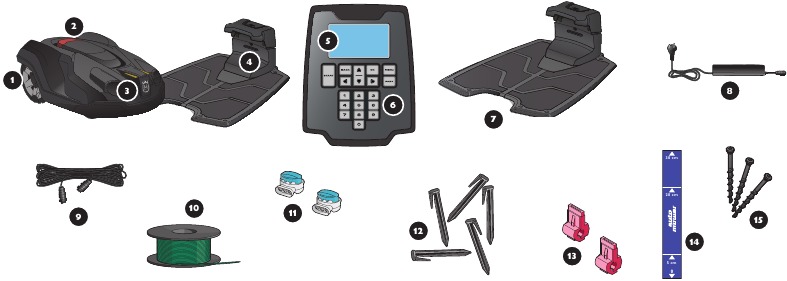

WAT IS WAT

1. Hoofdschakelaar
2. STOP button (STOP-knop)
3. Laadstrip
4. LED voor functiecontrole van de begrenzings- en geleidingsdraden
5. Display
6. Toetsenbord
7. Laadstation
8. Transformator
9. Laagspanningskabel
10. Draad voor begrenzing en geleiding
11. Koppelstukken
12. Nietjes = Pinnen
13. Connectoren
14. Meetinstrument
15. Schroeven voor het vastzetten van het laadstation

PLAATSING EN AANSLUITING VAN HET LAADSTATION

Zie hoofdstukken 3.2 en 3.3 in de gebruikershandleiding

Zie Fig. 1

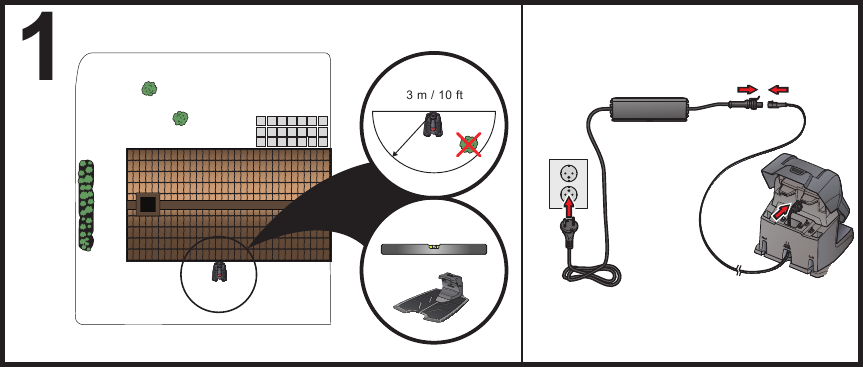

1. Plaats het laadstation op een centrale positie in het werkgebied, met veel open ruimte voor het laadstation en op een relatief horizontaal oppervlak.
2. Sluit de laagspanningskabel van de transformator aan op het laadstation en de transformator.
3. Sluit de transformator aan op een 230 V stopcontact.
4. Plaats de robotmaaier in het laadstation om de batterij op te laden terwijl de begrenzingsdraad wordt gelegd. Zet de hoofdschakelaar in stand 1.

PLAATSING VAN DE BEGRENZINGSDRAAD EN DE GELEIDINGSDRAAD

Zie hoofdstuk 3.4 in de gebruikershandleiding

Zie Fig. 2

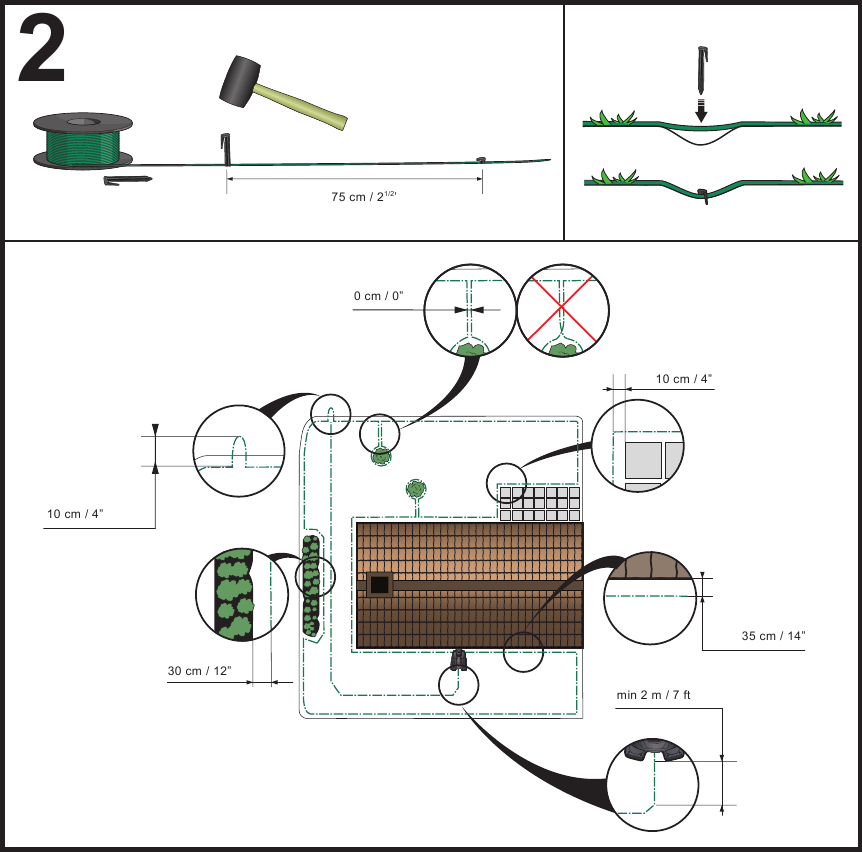

1. Leg de begrenzingsdraad zo dat deze een lus vormt rond het werkgebied.
2. Maak een oogje op het punt waar de geleidingsdraad later wordt aangesloten.
3. Leid de geleidingsdraad naar het punt op de begrenzingslus waar de verbinding wordt gemaakt. Vermijd het leggen van de draad in scherpe hoeken.

AANSLUITEN VAN DE BEGRENZINGSDRAAD EN DE GELEIDINGSDRAAD

Zie hoofdstuk 3.5 in de gebruikershandleiding

Zie Fig. 3

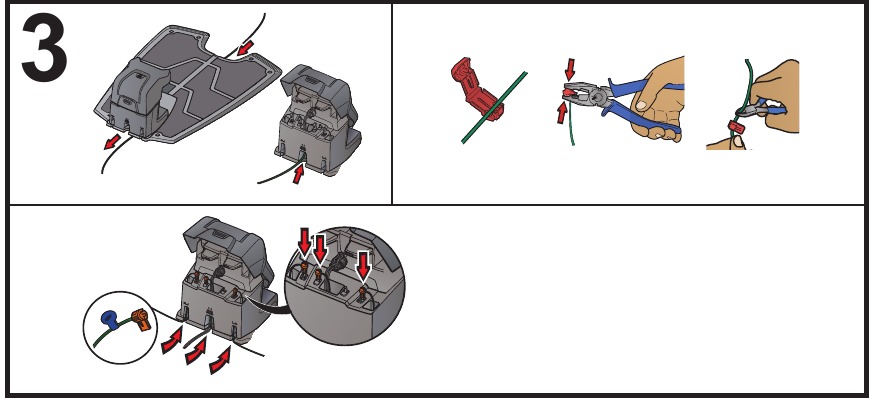

1. Smalle passages in de tuin maken het moeilijk voor de robotmaaier om het laadstation te vinden. De robotmaaier kan naar afgelegen tuingebieden worden geleid met behulp van de geleidingsdraad. De geleidingsdraad helpt de robotmaaier ook om snel het laadstation te vinden.
2. Leg de geleidingsdraad onder het laadstation en minstens 2 meter recht naar buiten vanaf de voorkant van het laadstation.
3. Open de connectoren en leg de draadeinden in de uitsparingen op elke connector.
4. Druk de connectoren samen met behulp van een tang.
5. Knip eventuele overtollige begrenzingsdraad af. Knip 1 tot 2 cm boven de connectoren af.
6. Druk de connectoren op de contactpennen, gemarkeerd met AL (links) en AR (rechts), op het laadstation. Het is belangrijk dat de rechterdraad is aangesloten op de rechter contactpen en de linkerdraad op de linkerpen.
7. Maak de connector vast aan de contactpen gemarkeerd met G1 op het laadstation.

DE GELEIDINGSDRAAD AANSLUITEN OP DE BEGRENZINGSDRAAD

Zie hoofdstuk 3.6 in de gebruikershandleiding

Zie Fig. 4

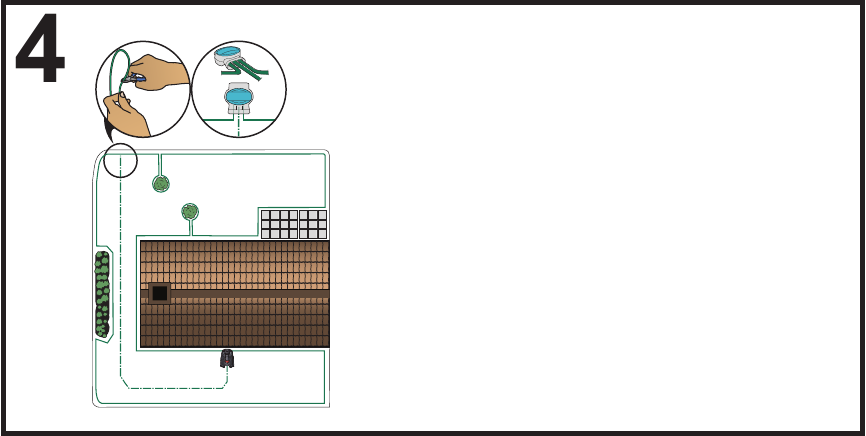

1. Knip de begrenzingsdraad door met een draadknipper in het midden van het oogje dat in stap 2.2 is gemaakt.
2. Sluit de geleidingsdraad aan op de begrenzingsdraad met behulp van de meegeleverde koppelstukken. Druk de koppelstukken volledig samen met een tang.

STARTEN EN STOPPEN

Zie hoofdstukken 4.3 en 4.4 in de gebruikershandleiding

STARTEN

1. Open de klep door op de STOP button (STOP-knop) te drukken.

2. Zet de hoofdschakelaar in stand 1. Wanneer u dit voor de eerste keer doet, start er een opstartprocedure waarbij u onder andere een viercijferige pincode selecteert.

3. Druk op de START button (START-knop) en sluit de klep.


STOPPEN
Druk op de STOP button (STOP-knop).

DE EENHEID AANPASSEN AAN DE GROOTTE VAN UW GAZON

Zie hoofdstuk 6.3 in de gebruikershandleiding
De maaresultaten zijn afhankelijk van de maaitijd. Pas de maaitijd aan uw tuin aan met behulp van de Timer function (Timer-functie). U bepaalt op welke tijdstippen van de dag de robotmaaier moet werken. De robotmaaier maait ongeveer 135 m² per uur en dag (ongeveer 90 m² voor Automower 320). Bijvoorbeeld; als uw tuin bestaat uit 1.200 m² gazon, moet de robotmaaier gemiddeld 9 uur per dag werken (13 uur voor Automower 320).

ONDERHOUD

Zie hoofdstuk 8 in de gebruikershandleiding

1. De hoofdschakelaar moet in de 0-stand staan tijdens alle werkzaamheden aan het chassis van de robotmaaier, zoals het reinigen of vervangen van de messen.
2. Gebruik nooit een hogedrukreiniger of zelfs stromend water om de robotmaaier schoon te maken. Gebruik nooit oplosmiddelen voor het reinigen. Vervang de messen regelmatig voor het beste maairesultaat.
3. Alle aansluitingen op het laadstation (voeding, begrenzings- en geleidingsdraad) moeten worden losgekoppeld als er kans is op onweer.
4. Laad de batterij volledig op aan het einde van het seizoen voor de winteropslag.
