INLEIDING

Lees de bedieningshandleiding aandachtig door en zorg ervoor dat u de instructies begrijpt voordat u de machine gebruikt.
Deze machine is gebouwd voor superieure efficiëntie om voornamelijk grote oppervlakken snel te maaien. Een bedieningspaneel dat gemakkelijk toegankelijk is voor de bediener en een hydrostatische transmissie die wordt geregeld door besturingsorganen dragen beide bij aan de prestaties van de machine. Deze handleiding is een waardevol document. Lees de inhoud zorgvuldig door voordat u de machine gebruikt of onderhoudt. Het opvolgen van instructies (gebruik, service, onderhoud) door iedereen die deze machine bedient, is belangrijk voor de veiligheid van de bediener en anderen. Het kan ook de levensduur van de machine aanzienlijk verlengen en de verkoopwaarde verhogen. Als u uw machine verkoopt, zorg er dan voor dat u de bedieningshandleiding aan de nieuwe eigenaar geeft. Het laatste hoofdstuk van deze bedieningshandleiding biedt een servicejournaal. Zorg ervoor dat service- en reparatiewerkzaamheden worden gedocumenteerd. Een correct bijgehouden servicejournaal verlaagt de servicekosten voor het onderhoud en heeft invloed op de verkoopwaarde van de machine. Neem contact op met uw dealer voor meer informatie. Neem de bedieningshandleiding mee wanneer de machine voor service naar uw dealer wordt gebracht.

Algemeen
In deze bedieningshandleiding worden links en rechts, achteruit en vooruit gebruikt in relatie tot de normale rijrichting van de machine. Voortdurende toewijding om onze producten te verbeteren vereist dat specificaties en ontwerp zonder voorafgaande kennisgeving kunnen worden gewijzigd.

Rijden en transport op openbare wegen

Controleer de geldende verkeersregels voordat u op openbare wegen vervoert. Als de machine wordt vervoerd, moet u altijd goedgekeurde bevestigingsmiddelen gebruiken en ervoor zorgen dat de machine correct is bevestigd. Bedien deze machine NIET op openbare wegen.

Slepen

Als de machine is uitgerust met een trekhaak, wees dan veel voorzichtiger bij het slepen. Laat geen kinderen of anderen in of op de gesleepte apparatuur. Maak ruime bochten om te voorkomen dat de machine schaart. Rijd langzaam en laat meer afstand om te stoppen. Sleep niet op hellend terrein. Het gewicht van de gesleepte apparatuur kan leiden tot verlies van grip en verlies van controle. Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor gesleepte apparatuur. Sleep niet in de buurt van sloten, kanalen en andere gevaren.

Bediening

Deze machine is uitsluitend gebouwd voor het maaien van gras op gazons en een vlakke ondergrond zonder obstakels zoals stenen, boomstronken, enz. De machine kan ook worden gebruikt voor andere taken indien uitgerust met speciale accessoires die door de fabrikant worden geleverd. Bedieningsinstructies voor de accessoires worden bij de levering meegeleverd. Alle andere soorten gebruik zijn onjuist. De aanwijzingen van de fabrikant met betrekking tot bediening, onderhoud en reparaties moeten zorgvuldig worden opgevolgd. Grasmaaiers en alle andere motorapparatuur kunnen potentieel gevaarlijk zijn als ze onjuist worden gebruikt. Veiligheid vereist een goed oordeel, zorgvuldig gebruik in overeenstemming met deze instructies en gezond verstand. De machine mag alleen worden bediend, onderhouden en gerepareerd door personen die bekend zijn met de speciale kenmerken van de machine en die ook kennis hebben van de veiligheidsinstructies. Gebruik alleen goedgekeurde reparatieonderdelen om deze machine te onderhouden. Voorschriften voor ongevallenpreventie, andere algemene veiligheidsvoorschriften, arbeidsveiligheidsregels en verkeersregels moeten zonder fouten worden nageleefd. Ongeautoriseerde wijzigingen aan het ontwerp van de machine kunnen de fabrikant ontheffen van aansprakelijkheid voor daaruit voortvloeiend persoonlijk letsel of schade aan eigendommen.

Goede service
De producten van Husqvarna worden over de hele wereld verkocht en alleen in gespecialiseerde detailhandels met complete service. Dit zorgt ervoor dat u als klant alleen de beste ondersteuning en service ontvangt. Voordat het product wordt geleverd, is de machine bijvoorbeeld geïnspecteerd en afgesteld door uw dealer. Zie het certificaat in het servicejournaal in deze bedieningshandleiding. Wanneer u reserveonderdelen of ondersteuning nodig heeft bij servicevragen, garantieproblemen, enz., raadpleeg dan de volgende professional:

Deze handleiding hoort bij de machine met het fabricagenummer:

Motor

Transmissie

Fabricagenummer
Het fabricagenummer van de machine is te vinden op de gedrukte plaat die is bevestigd aan het motorcompartiment. Vermeld op de plaat, van boven naar beneden zijn:

• De typeaanduiding van de machine (I.D.).
• Het typenummer van de fabrikant (Model).
• Het serienummer van de machine (Serienr.)

Houd de typeaanduiding en het serienummer bij de hand bij het bestellen van reserveonderdelen.

Het fabricagenummer van de motor is gestempeld op een van de kleppendeksels. Op de plaat staat:

• Het model van de motor.
• Het type van de motor.
• Code

Houd deze bij de hand bij het bestellen van reserveonderdelen. De wielmotoren en hydrostatische pompen hebben een barcode-sticker aan de achterkant.

SYMBOLEN EN STICKERS

Deze symbolen zijn te vinden op de machine en in de bedieningshandleiding. Bestudeer ze zorgvuldig totdat u weet wat ze betekenen.

Wordt in deze publicatie gebruikt om de lezer te waarschuwen voor een risico op persoonlijk letsel of overlijden, vooral als de lezer de instructies in de handleiding niet opvolgt.

Wordt in deze publicatie gebruikt om de lezer te waarschuwen voor een risico op materiële schade, vooral als de lezer de instructies in de handleiding niet opvolgt. Wordt ook gebruikt wanneer er een mogelijkheid is voor misbruik of verkeerde montage.

Achteruit	Neutraal	Snel	Langzaam	Choke	Brandstof	Parkeerrem
Gevaar	Gebruik een veiligheidsbril	Gebruik beschermende handschoenen	Draag gehoorbescherming		Hier niet staan
Accuzuur is corrosief, explosief en ontvlambaar	Onderdelen niet aanraken		Niet gebruiken zonder deflector of grasvanger		Niet gebruiken zonder deflector of grasvanger
Lees de bedieningshandleiding	Schakel de motor uit voor onderhoud of reparatie	Houd een veilige afstand tot de machine		Gebruik op hellingen van niet meer dan 10°	Geen passagiers
Blootstelling van het hele lichaam aan weggeslingerde voorwerpen	Afhakken van vingers en tenen	Open of verwijder geen veiligheidsschermen terwijl de motor draait	Voorzichtig achteruitrijden, let op andere mensen		Voorzichtig vooruitgaan, let op andere mensen

VEILIGHEID

Veiligheidsinstructies
Deze instructies zijn voor uw veiligheid. Lees ze aandachtig door.

DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN OBJECTEN WEGSLINGEREN. HET NIET NALEVEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF OM HET LEVEN KOMEN DOOR DEZE APPARATUUR. Lees aandachtig en volg alle veiligheidsinstructies hieronder op.

De American Academy of Pediatrics beveelt aan dat kinderen minimaal 16 jaar oud zijn voordat ze op een zitmaaier rijden.

Kinderen beschermen

Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiwerkzaamheden. Denk niet dat kinderen blijven waar je ze voor het laatst hebt gezien.

• Houd kinderen uit het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bestuurder.


• Wees alert en schakel de machine uit als er een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achter en naar beneden uit naar kleine kinderen.
• Vervoer geen kinderen, zelfs niet met de messen uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine belemmeren. Kinderen die in het verleden hebben meegereden, kunnen plotseling het maaigebied binnenkomen om opnieuw mee te rijden en kunnen worden overreden of aangereden door de machine.


• Laat kinderen de machine niet bedienen.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

Algemene bediening

• Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.


• Het wordt aanbevolen dat iemand weet dat u aan het maaien bent en hulp kan verlenen bij een blessure of ongeval.
• Degenen die deze machine bedienen, onderhouden en/of repareren, moeten eerst deze bedieningshandleiding lezen en begrijpen. Lokale wetten kunnen de leeftijd van de gebruiker regelen. De eigenaar is verantwoordelijk voor het opleiden van de gebruikers van deze apparatuur.
• De eigenaar en bestuurder van deze apparatuur kunnen ongevallen voorkomen en zijn verantwoordelijk voor ongevallen of letsel die henzelf, andere personen en/of eigendommen overkomen.
• Steek geen handen of voeten in de buurt van draaiende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Laat alleen verantwoordelijke volwassenen die bekend zijn met de instructies de machine bedienen.
• Reinig het gebied van voorwerpen zoals stenen, speelgoed, draad, enz. die door de messen kunnen worden opgepikt en weggeslingerd.


• Zorg ervoor dat er geen omstanders in de buurt zijn voordat u de machine bedient. Stop de machine als iemand het gebied betreedt.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achteruit voordat en tijdens het achteruitrijden.
• Richt geen uitgeworpen materiaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen wanneer u over grindoppervlakken rijdt.
• Bedien de machine niet zonder de volledige grasvanger, uitwerpbeschermer of andere veiligheidsvoorzieningen op hun plaats en in werking.
• Vertraag voordat u draait.
• Schakel altijd de messen uit, zet de stuur hendel in de parkeerremstand, stop de motor en verwijder de sleutels voordat u afstapt.
• Vervoer geen passagiers. De machine is alleen bedoeld voor gebruik door één persoon.
• Bedien de machine alleen bij daglicht of goed kunstlicht.

• Schakel de messen uit wanneer u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasvanger verwijdert of de uitwerpbeschermer ontstopt.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Let op verkeer bij het bedienen in de buurt van of over wegen.
• Wees voorzichtiger bij het laden of verwijderen van de machine in een aanhanger of vrachtwagen.
• Draag altijd een veiligheidsbril bij het bedienen van de machine.

Bij het gebruik van de machine moet goedgekeurde persoonlijke beschermingsmiddelen worden gebruikt. Persoonlijke beschermingsmiddelen kunnen het risico op letsel niet wegnemen, maar ze zullen de mate van letsel verminderen als er een ongeval plaatsvindt. Neem contact op met uw dealer voor hulp bij het kiezen van de juiste apparatuur.

• Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, inclusief (minimaal) stevig schoeisel, oogbescherming en gehoorbescherming. Maai niet in een korte broek en/of schoeisel met open tenen.
• Uit gegevens blijkt dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van de aan een zitmaaier gerelateerde verwondingen. Deze bestuurders moeten beoordelen of ze de zitmaaier veilig genoeg kunnen bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Volg de aanbeveling van de fabrikant op voor wielgewichten of contragewichten.
• Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat- of motoronderdelen kan raken en kan verbranden. Laat het maaidek geen bladeren of ander vuil ploegen dat een ophoping kan veroorzaken. Reinig gemorste olie of brandstof voordat u de machine bedient of opbergt.
• Laat de machine afkoelen voordat u hem opbergt.

Persoonlijke veiligheidsuitrusting

• Zorg ervoor dat er eerste hulpapparatuur bij de hand is wanneer u de machine gebruikt.
• Gebruik de machine niet op blote voeten.
• Draag altijd beschermende schoenen of laarzen. Stalen neuzen worden aanbevolen.

• Draag altijd een goedgekeurde veiligheidsbril of een volledig vizier bij het monteren of rijden.
• Draag altijd handschoenen bij het hanteren van de messen.
• Draag geen losse kleding die in bewegende onderdelen kan vast komen te zitten.
• Gebruik gehoorbeschermers om gehoorschade te voorkomen.

Bediening op hellingen

Hellingen zijn een belangrijke oorzaak van verlies van controle en kantelongevallen, die kunnen leiden tot ernstig letsel of de dood. Bediening op hellingen vereist meer zorg. Als u de helling niet kunt beklimmen of als u zich er ongemakkelijk bij voelt, maai er dan niet op.

• Maai hellingen op en af (maximaal 10 graden), niet dwars.


• Let op gaten, sporen, hobbels, stenen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
• Selecteer een lage snelheid zodat het niet nodig is om te stoppen op de helling.
• Maai niet op nat gras. Banden kunnen hun grip verliezen.
• Vermijd starten, stoppen of draaien op een helling. Als de banden hun grip verliezen, ontkoppel dan de messen en rijd langzaam rechtdoor de helling af.
• Beweeg langzaam en geleidelijk op hellingen. Breng geen plotselinge veranderingen aan in snelheid of richting, wat ertoe kan leiden dat de machine omrolt.


• Wees voorzichtiger bij het bedienen van de machine met grasvangers of andere accessoires; de stabiliteit van de machine kan worden beïnvloed.
• Niet gebruiken op steile hellingen.
• Probeer de machine niet te stabiliseren door een voet op de grond te zetten.
• Maai niet in de buurt van afgronden, greppels of oevers. De machine kan plotseling omrollen als een wiel over de rand is of de rand instort.

Rijd niet op of af heuvels met hellingen groter dan 10 graden. Rijd niet dwars over hellingen.

Veilige omgang met benzine

Om persoonlijk letsel of schade aan eigendommen te voorkomen, dient u voorzichtig om te gaan met benzine. Benzine is zeer brandbaar en de dampen zijn explosief.

De motor en het uitlaatsysteem worden tijdens het gebruik erg heet. Er is een risico op brandwonden bij aanraking. Laat de motor en het uitlaatsysteem afkoelen voordat u bijtankt.

• Tank de machine niet binnenshuis.


• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik uitsluitend goedgekeurde benzinecontainers.
• Verwijder de tankdop niet en vul geen brandstof bij terwijl de motor draait. Laat de motor afkoelen voordat u bijtankt.
• Bewaar de machine of de brandstofcontainer niet in de buurt van open vuur, vonken of waakvlammen, zoals van een boiler of ander apparaat.
• Voordat u begint met tanken, moet u het risico op statische elektriciteit tot een minimum beperken door een metalen oppervlak aan te raken.
• Vul geen containers in een voertuig of op een vrachtwagen- of aanhangerbed met plastic bekleding. Zet containers altijd op de grond, uit de buurt van het voertuig, tijdens het vullen.
• Doe niet te veel brandstof in de tank. Plaats de tankdop terug en draai deze stevig vast.
• Verwijder apparatuur op benzine uit de vrachtwagen of aanhanger en tank deze op de grond bij. Als dit niet mogelijk is, tank dergelijke apparatuur dan met een draagbare container, in plaats van met een benzinedispenser.
• Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of de opening van de container totdat het tanken is voltooid. Gebruik geen vergrendelingsapparaat op het mondstuk.
• Als er brandstof op kleding wordt gemorst, vervang de kleding dan onmiddellijk.
• Start de motor niet in de buurt van gemorste brandstof.
• Gebruik geen benzine als reinigingsmiddel.
• Als er lekken in het brandstofsysteem optreden, mag de motor niet worden gestart totdat het probleem is opgelost.
• Controleer het brandstofniveau vóór elk gebruik en laat ruimte over voor de brandstof om uit te zetten, omdat de hitte van de motor en de zon anders kan veroorzaken dat de brandstof uitzet en overloopt.

Algemeen onderhoud

• Gebruik de machine niet binnenshuis of in ruimtes met onvoldoende ventilatie. De uitlaatgassen bevatten koolmonoxide, een geurloos en giftig dodelijk gas.


• Zorg ervoor dat de apparatuur in goede staat verkeert en dat alle moeren en bouten, met name die waarmee de mesbevestigingen zijn bevestigd, correct zijn vastgedraaid en aangedraaid.


  Gebruik een veiligheidsbril voor onderhoudswerkzaamheden.

• Onderhoud of vervang veiligheids- en instructielabels indien nodig.
• Grijp niet in op de beoogde werking van of verminder de bescherming die een veiligheidsvoorziening biedt. Controleer de werking ervan regelmatig. Gebruik GEEN machine met een veiligheidsvoorziening die niet correct werkt.
• Controleer de onderdelen van de grasvanger en de uitwerpbeschermer regelmatig en vervang deze indien nodig door onderdelen die door de fabrikant worden aanbevolen.

  De motor mag niet worden gestart wanneer de vloerplaat van de bestuurder of de beschermplaten voor de aandrijfriem van het maaidek zijn verwijderd.
• Wijzig de instellingen van motorregelaars niet en vermijd het laten draaien van de motor met te hoge toerentallen. Als u de motor te snel laat draaien, kunnen machineonderdelen beschadigd raken.
• Om het risico op brand te verminderen, moet u de machine vrijhouden van gras, bladeren of ander vuil. Maak olie- of brandstoflekken schoon en verwijder met brandstof doordrenkt afval. Laat de machine afkoelen voordat u deze opbergt.
• Stop om een inspectie van de apparatuur uit te voeren als u ergens overheen rijdt of ergens tegenaan botst. Voer indien nodig reparaties uit voordat u begint.
• Voer geen aanpassingen of reparaties uit terwijl de motor draait.
• De messen zijn scherp en kunnen snijwonden en diepe wonden veroorzaken. Wikkel messen in of draag beschermende handschoenen bij het hanteren ervan.
• Controleer de werking van de parkeerrem regelmatig. Stel af en onderhoud indien nodig.
• Werk niet met het startcircuit als er brandstof is gemorst.

• Zorg ervoor dat de brandstofvulopening stevig is gemonteerd en dat er geen brandbare stoffen in een open vat worden bewaard.

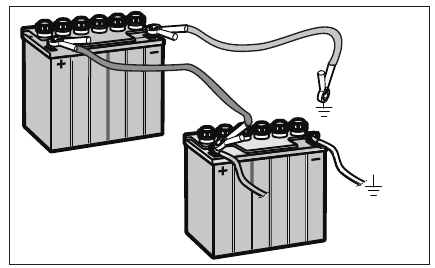

• Er kunnen vonken ontstaan bij het werken met de accu en de zware kabels van het startcircuit. Dit kan een accu-explosie, brand of oogletsel veroorzaken. Er zullen geen vonken ontstaan nadat de aardingskabel (normaal gesproken negatief, zwart) van de accu is verwijderd.
• Koppel de aardingskabel eerst los van de accu en sluit deze als laatste weer aan.


• Maak geen brugkortsluiting over het startrelais om de starter te laten draaien.
• Wees zeer voorzichtig bij het hanteren van accuzuur. Zuur op de huid kan ernstige corrosieve brandwonden veroorzaken. Als u accuzuur op uw huid morst, spoel dan onmiddellijk met water.
• Zuur in de ogen kan blindheid veroorzaken, neem onmiddellijk contact op met een arts.
• Wees voorzichtig bij het onderhouden van de accu. Er vormen zich explosieve gassen in de accu. Voer geen onderhoud aan de accu uit tijdens het roken of in de buurt van open vuur of vonken. De accu kan exploderen en ernstig letsel of schade veroorzaken.


• De machine is alleen getest en goedgekeurd met de apparatuur die oorspronkelijk door de fabrikant is geleverd of aanbevolen. Gebruik alleen goedgekeurde reparatieonderdelen voor de machine.
• De mulchmessen mogen alleen worden gebruikt in bekende gebieden wanneer maaien van hogere kwaliteit noodzakelijk is.
• Maak het maaidek en de onderkant van het maaidek regelmatig schoon. Vermijd het sproeien van motor- en elektrische onderdelen met water.

Transport

• De machine is zwaar en kan ernstige beknellingsletsels veroorzaken. Wees voorzichtiger wanneer deze op een voertuig of aanhanger wordt geladen of ervan wordt verwijderd.
• Gebruik hellingen over de volledige breedte om de machine in een aanhanger of vrachtwagen te laden.
• De twee voorste en achterste sjorbanden moeten worden gebruikt en naar beneden en naar buiten gericht zijn vanaf de machine.

• Controleer en houd u aan de lokale verkeersregels voordat u de machine op de weg vervoert.
• Gebruik een goedgekeurde aanhanger om de machine te vervoeren. Schakel de brandstoftoevoer uit. Maak de machine vast met goedgekeurde apparaten zoals banden, kettingen of riemen.
• Sleep deze machine niet, dit kan schade veroorzaken aan het aandrijfsysteem.
• Sleep geen aanhangers, enz. met deze maaier. Ze kunnen scharen of kantelen, waardoor de maaier beschadigd raakt en de bestuurder mogelijk ernstig letsel oploopt.
• Laad de eenheid op een vrachtwagen of aanhanger door met een lage snelheid op hellingen van voldoende sterkte te rijden. Niet tillen! De machine is niet bedoeld om met de hand te worden opgetild.
• Gebruik bij het laden of verwijderen van deze machine niet meer dan de maximaal aanbevolen werkhoek van 10 graden.

Wees uiterst voorzichtig bij het laden van de machine in een vrachtwagen of aanhanger met behulp van hellingen. Er bestaat een mogelijkheid op ernstig letsel of overlijden als de machine van de hellingen valt.

De parkeerrem is niet voldoende om de machine tijdens het transport op zijn plaats te vergrendelen. Zorg ervoor dat de machine correct is vastgemaakt aan het transportvoertuig. Rijd de machine altijd achteruit het transportvoertuig op om te voorkomen dat deze kantelt.

Slepen

Als de machine is uitgerust met een trekhaak, wees dan veel voorzichtiger bij het slepen. Laat kinderen of anderen niet in of op gesleepte apparatuur. Maak wijde bochten om scharen te voorkomen. Rijd langzaam en laat meer afstand over om te stoppen. Sleep niet op hellend terrein. Het gewicht van de gesleepte apparatuur kan leiden tot verlies van tractie en verlies van controle. Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor gesleepte apparatuur. Sleep niet in de buurt van sloten, kanalen en andere gevaren.

Vonkenvanger

Deze maaier is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterde beboste, met struiken bedekte of met gras begroeide gronden, tenzij het motorsysteem is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving. Federale wetten zijn van toepassing op federaal land. Als er een vonkenvanger wordt gebruikt, moet deze door de gebruiker in goede staat worden gehouden. Een vonkenvanger voor de geluiddemper is verkrijgbaar via uw geautoriseerde Husqvarna-dealer.

Rollover Protection System

Het Rollover Protection System (ROPS) verhoogt het basisgewicht van de unit met 25 kg.

• Gebruik ROPS niet als hef-, bevestigings- of ankerpunt.
• Gebruik ROPS niet voor sloop- of sleepwerkzaamheden.
• Overschrijd het maximale bruto voertuiggewicht (GVW) niet van: 618 kg.
• Lees de bedieningshandleiding voor gebruik.
• Maak de veiligheidsgordel goed vast als de unit een ROPS heeft.
• Zorg ervoor dat de veiligheidsgordel correct werkt en snel kan worden losgemaakt in geval van nood.
• Houd inklapbare ROPS in de opgeheven en vergrendelde stand en gebruik de veiligheidsgordel bij het bedienen van de machine.
• Laat een inklapbare ROPS tijdelijk alleen zakken wanneer dit absoluut noodzakelijk is. Draag de veiligheidsgordel NIET als de ROPS is ingeklapt.
• Controleer zorgvuldig de vrije hoogte (d.w.z. voordat u onder bomen, elektriciteitsdraden of door deuropeningen rijdt) tijdens het laden in een vrachtwagen of aanhanger.
• Houd de ROPS in veilige staat door periodiek te controleren op schade en alle bevestigingsmiddelen vast te houden. Controleer alle bouten, inclusief die van de veiligheidsgordel, op het juiste aanhaalmoment voor elk gebruik.
• Controleer de ROPS-structuur op schade voor elk gebruik. Als een onderdeel van de ROPS beschadigd is, moet de gehele ROPS worden vervangen.
• Verwijder de ROPS NIET.
• Vermijd indien mogelijk het gebruik van de unit in de buurt van sloten, taluds en gaten.
• Verminder de snelheid bij het draaien, kruisen van hellingen en op ruwe, gladde of modderige oppervlakken. Blijf uit de buurt van hellingen die te steil zijn voor een veilige bediening.
• Let op waar u naartoe gaat, vooral aan het einde van de rij, op wegen en rond bomen.

• Sta niet toe dat anderen meerijden.
• Bedien de maaier soepel, zonder schokkerige bochten, starts of stops.
• Als de maaier is gestopt, schakelt u de parkeerrem stevig in.
• ROPS-stang is NIET bedoeld voor gebruik bij temperaturen onder nul.

Houd er rekening mee dat er GEEN bescherming is bij een rollover als de ROPS is ingeklapt.

BEDIENINGSELEMENTEN

Deze gebruikershandleiding beschrijft de Husqvarna Zero Turn Rider. De rider is uitgerust met een viertaktmotor met bovenliggende kleppen.
De transmissie van de motor verloopt via riemaangedreven hydraulische pompen. Met de linker- en rechterstuurhendels wordt de doorstroming geregeld en daarmee de richting en de snelheid.

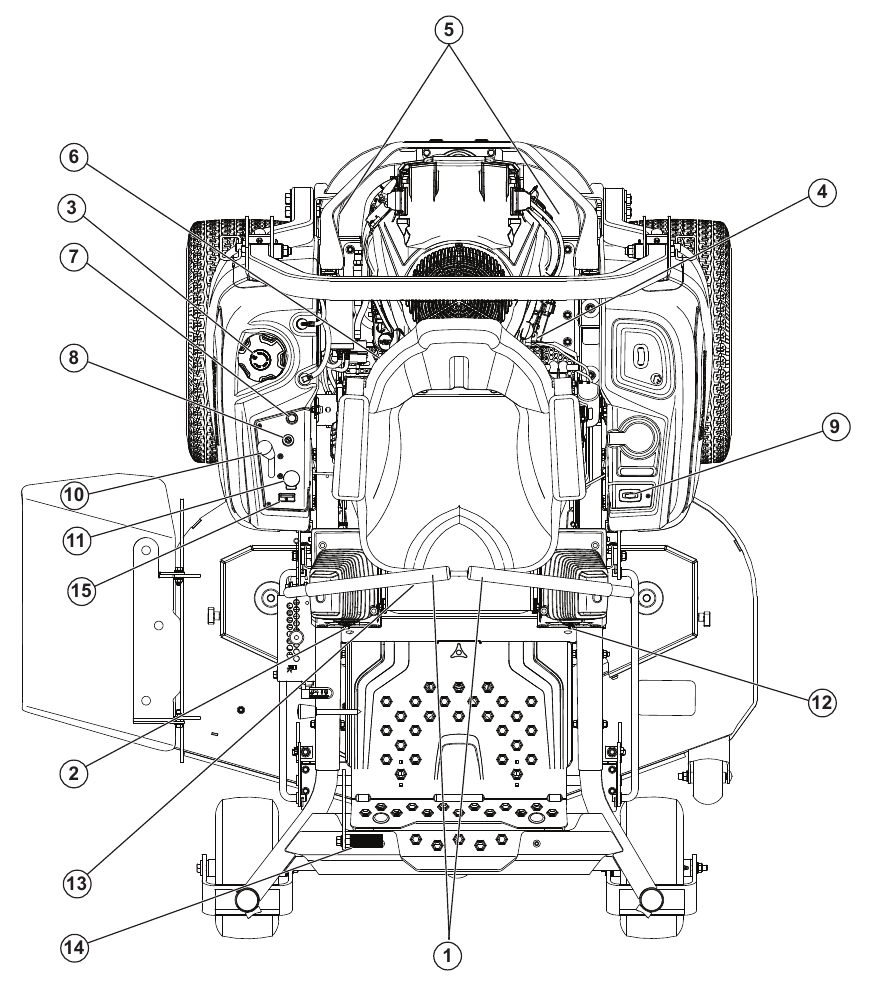

1. Bewegingshendels/parkeerrem 6.
2. Volgbout

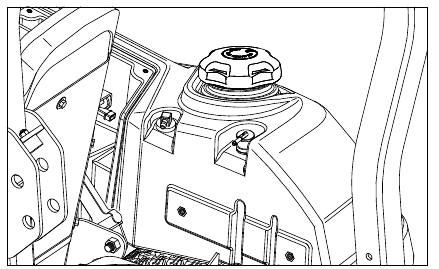

3. Brandstoftank

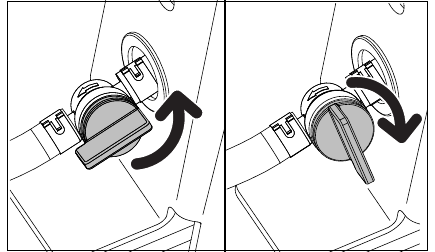

4. Brandstofafsluiter

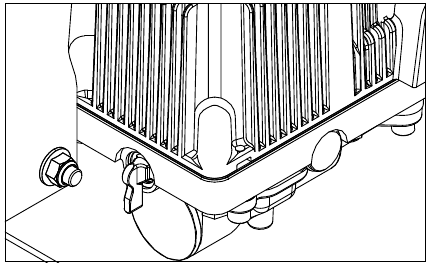

5. Hydraulische ontgrendeling

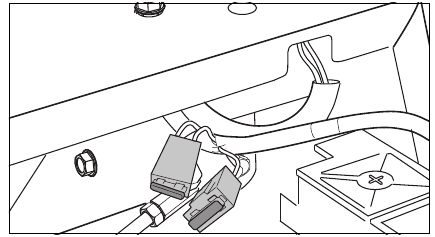

6. Zekeringen

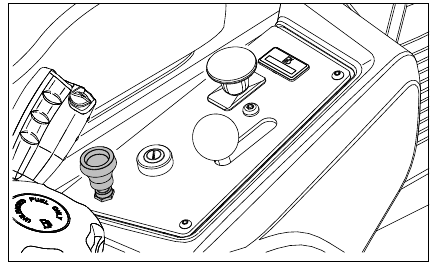

7. Chokebediening

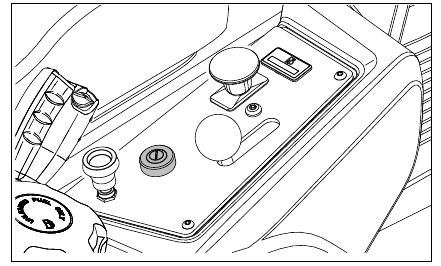

8. Contactschakelaar

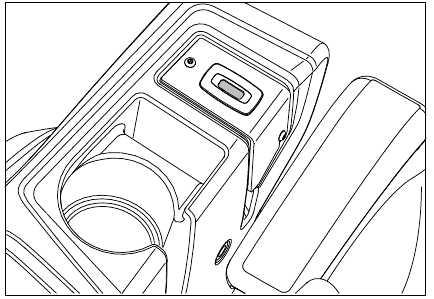

9. Urenteller

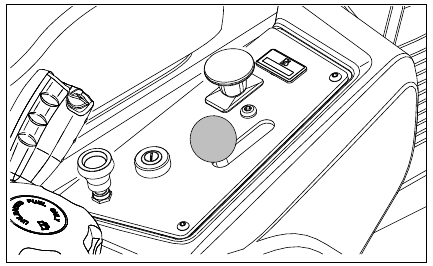

10. Gasklep

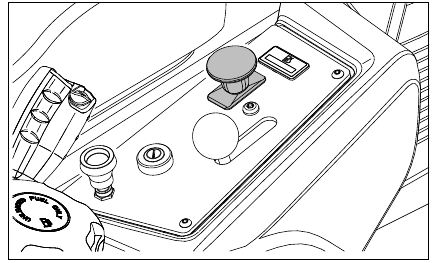

11. Messen schakelaar
12. Volgbout

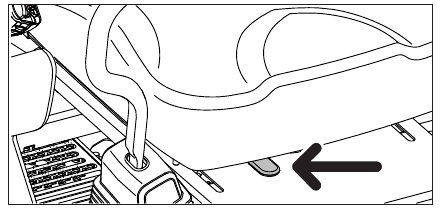

13. Stoelverstelling

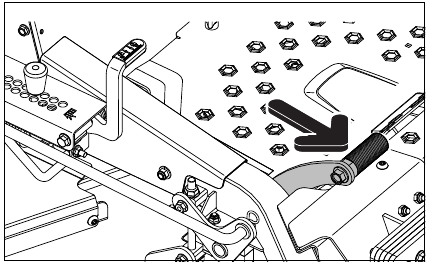

14. Maaideklift
15. Brandstofmeter

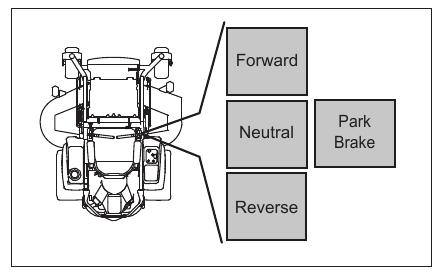

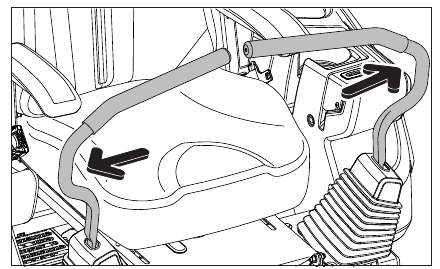

Stuurhendels

De snelheid en richting van de machine zijn continu variabel met behulp van de twee stuurhendels. De stuurhendels kunnen naar voren of naar achteren worden bewogen rond een neutrale positie. Er is een neutrale stand / parkeerremstand die de parkeerrem activeert wanneer de stuurhendels naar buiten worden bewogen. Wanneer beide hendels in de neutrale stand (N) staan, staat de machine stil. Door beide hendels gelijkmatig naar voren of naar achteren te bewegen, beweegt de machine in een rechte lijn naar voren of naar achteren.

Om bijvoorbeeld naar rechts te draaien tijdens het vooruit rijden, beweegt u de rechterhendel naar de neutrale stand. De rotatie van het rechterwiel wordt verminderd en de machine draait naar rechts. Nul draaien kan worden bereikt door een hendel naar achteren te bewegen (achter de neutrale stand) en de andere stuurhendel voorzichtig vanuit de neutrale stand naar voren te bewegen. De draairichting bij nul draaien wordt bepaald door welke stuurhendel naar achteren achter de neutrale stand wordt bewogen. Als de linker stuurhendel naar achteren wordt getrokken, draait de machine naar links. Wees voorzichtiger bij het gebruik van deze manoeuvre. Als de stuurhendels in ongelijke posities staan wanneer ze stilstaan ​​of niet in de sleuven passen om de hendels naar buiten te bewegen, kunnen ze worden aangepast.

De machine moet stilstaan ​​wanneer de parkeerrem wordt ingeschakeld. Schakel altijd de parkeerrem in voordat u afstapt. Laat de parkeerrem los voordat u de maaier verplaatst.

De machine kan erg snel draaien als een stuurhendel veel verder naar voren wordt bewogen dan de andere.

Gasklep

De gasklep regelt het motortoerental en de rotatiesnelheid van de messen, ervan uitgaande dat de messenschakelaar is uitgetrokken. De hendel wordt naar voren of naar achteren bewogen om het motortoerental te verhogen of te verlagen. Om het risico op vervuiling van de bougies te voorkomen, laat de motor niet langdurig stationair draaien. GEBRUIK VOL GAS BIJ HET MAAIEN, voor de beste maaierprestaties en het opladen van de accu.

Contactschakelaar

De contactschakelaar wordt gebruikt om de motor te starten en te stoppen. Op modellen met koplampen draait u de sleutel met de klok mee naar ACCESSORY voor gebruik van de koplampen.

Chokebediening

De chokebediening wordt gebruikt voor koude starts om de motor een rijkere brandstofmengsel te geven. Trek de hendel omhoog voor koude starts.

Messen schakelaar

Om het maaidek in te schakelen, trekt u de knop uit; de maaier messen zijn uitgeschakeld wanneer de knop wordt ingedrukt.

Urenteller

De urenteller geeft het totale aantal uren weer dat de motor heeft gedraaid en geeft aan wanneer de motor en maaier onderhoud nodig hebben. Na elke 50 bedrijfsuren verschijnt een oliekanpictogram en blijft twee uur branden, voordat een automatische reset plaatsvindt. Om de meter handmatig te resetten, zet u de sleutel vijf keer aan en uit met tussenpozen van één seconde. Raadpleeg het servicejournaal van deze handleiding voor het onderhoud van de motor en de maaier.

Opmerking: De urenteller werkt (klokt uren) alleen wanneer de motor draait. Zorg ervoor dat u de sleutel uitschakelt wanneer het apparaat niet in gebruik is, om te voorkomen dat meteruren zich ophopen.

Stoelverstelhendel (alleen van toepassing op Z400X)

De stoel kan in de lengterichting worden versteld. De hendel onder de voorkant van de stoel wordt naar links bewogen (zoals gezien door de bestuurder in de stoel) om de stoel naar achteren of naar voren te verstellen.

De stoel mag niet worden versteld terwijl het apparaat in beweging is.

Brandstofafsluiter

De brandstofafsluiter bevindt zich net voor de montagebeugel van de achterste brandstoftank. De klep is uitgeschakeld wanneer het hendel lipje loodrecht op de brandstofleiding is gedraaid.

Zekeringen

Zekeringen bevinden zich aan de rechterkant van de machine en zijn toegankelijk door de stoel naar voren te kantelen. Zekeringen zijn platte zekeringen van het type dat in auto's wordt gebruikt. De 20 A is de primaire zekering. De 7,5 A is voor de maaidekkoppeling.

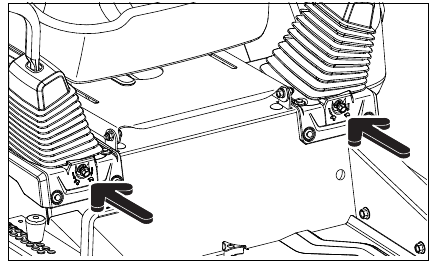

Volgen

Als de maaier niet recht loopt, controleer dan de luchtdruk in beide achterbanden. De aanbevolen luchtdruk voor de achterbanden is 15 psi (1 bar).

1. Volgaanpassingen worden gemaakt met behulp van de volgbouten.
2. Voor de voorlopige volgaanpassing verplaatst u het apparaat naar een open, onbelemmerde ruimte, zoals een lege parkeerplaats of open veld.
3. Draai de volgbouten zo ver mogelijk in.
4. Draai de volgbouten 4 volledige slagen uit. Meer dan vier slagen kunnen het apparaat beschadigen.
5. Test het apparaat door het op vol gas te rijden en de volledige voorwaartse positie op beide bewegingshendels. Draai geleidelijk de volgbout aan de rechterkant in totdat het apparaat merkbaar naar rechts begint te drijven.
6. Rijd vooruit op vol gas met beide bewegingshendels in de volledig voorwaartse positie. Draai geleidelijk de volgbout (linkerkant) in totdat het apparaat recht loopt.

Pedaal maaihoogte

De gewenste maaihoogte wordt ingesteld met de hoogtepen. Het pedaal maaihoogte ontgrendelt de maaideklift om het dek op de geselecteerde hoogte te plaatsen. Duw voor transport het liftpedaal volledig naar voren totdat de maaideklift in de transportstand (hoogste) vergrendelt.


Zet het dek voor transport altijd in de hoogste stand.

Hydraulische ontgrendelingshendels

Transmissie-bypasshendels moeten worden ingeschakeld bij het duwen of trekken van de machine. Transmissies worden in de bypass-modus gezet door de hendels in de horizontale positie te draaien. De bypass-hendels bevinden zich aan de voorkant van beide transmissies. Zie Handmatig transport in de sectie Bediening.

Brandstoftank

Lees de veiligheidsinstructies voor het tanken. De capaciteit van de tank is vijf gallons. Controleer de pakking van de benzinedop regelmatig op beschadigingen en houd de dop correct vastgedraaid. De motor draait op een minimum van 87-octaan loodvrije benzine (geen oliemix). Milieuvriendelijke alkylaatbenzine kan worden gebruikt. Zie Technische gegevens over ethanolbrandstof. Methanolbrandstof is niet toegestaan. Gebruik geen E85-alcohol gebaseerde brandstof. Er kunnen schade ontstaan aan de motor en onderdelen. Gebruik bij gebruik bij temperaturen onder 32°F verse, schone winterbenzine om een ​​goede start bij koud weer te garanderen.

Benzine is zeer brandbaar. Wees voorzichtig en vul de tank buiten (zie het veiligheidsgedeelte).

De ervaring leert dat alcoholgemengde brandstoffen (gasohol, ethanol of methanol genoemd) vocht kunnen aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Tap de benzinetank af, start de motor en laat deze draaien totdat de brandstofleidingen en carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Gebruik geen motor- of carburateurreinigers in de brandstoftank, anders kan er permanente schade ontstaan.

Vul tot de onderkant van de vulhals. Voeg niet te veel benzine toe. Veeg gemorste olie of brandstof weg. Bewaar, mors of gebruik geen benzine in de buurt van open vuur.

De motor en het uitlaatsysteem worden erg heet tijdens bedrijf. Er bestaat een risico op brandwonden bij aanraking. Laat de motor en het uitlaatsysteem afkoelen voordat u tankt.

WERKING

Lees het hoofdstuk Veiligheid en de volgende pagina's als u niet bekend bent met de machine.

Training

Vanwege de unieke besturing zijn zero-turn maaiers veel wendbaarder dan gewone zitmaaiers. Lees dit hoofdstuk volledig door voordat u probeert de maaier op eigen kracht te verplaatsen. Gebruik bij de eerste bediening van de maaier of totdat u vertrouwd bent met de bedieningselementen een lager toerental en een lagere rijsnelheid. Beweeg de bedieningshendels NIET naar de meest voorwaartse of achterwaartse stand tijdens de eerste bediening.
Nieuwe gebruikers moeten vertrouwd raken met de beweging van de maaier op een harde ondergrond, zoals beton of asfalt, VOORDAT ze op gras gaan maaien. Totdat de bestuurder vertrouwd is met de bedieningselementen van de maaier en de zero-turn, kunnen overdreven agressieve manoeuvres het gazon beschadigen.

Besturing
Vooruit en achteruit bewegen
De richting en snelheid van de bewegingen van de maaier worden beïnvloed door de beweging van de bedieningshendel(s) aan elke kant van de maaier. De linkerhendel bedient het linkerwiel. De rechterhendel bedient het rechterwiel.
Nieuwe gebruikers moeten de maaier duwen (zie het hoofdstuk De machine met de hand verplaatsen in de bediening) naar een open, vlak gebied zonder andere personen, voertuigen of obstakels in de buurt. Om de machine op eigen kracht te verplaatsen, moet de bestuurder op de stoel zitten en de motor starten (zie het hoofdstuk Starten in de bediening). Pas het motortoerental aan naar stationair, schakel de messen op dit moment niet in. Trek de bedieningshendels naar binnen. Zolang de bedieningshendels niet naar voren of naar achteren zijn bewogen, zal de maaier niet bewegen.
Beweeg de twee bedieningshendels langzaam iets naar voren. Hierdoor zal de maaier in een rechte lijn vooruit beginnen te bewegen. Trek de bedieningshendels terug naar de neutrale stand en stop de maaier met bewegen. Trek de bedieningshendels iets naar achteren, zodat de maaier naar achteren kan bewegen. Duw de bedieningshendels naar voren naar de neutrale stand om de maaier te stoppen met bewegen.

Naar rechts draaien
Trek tijdens het vooruit rijden de rechterhendel terug naar de neutrale stand terwijl u de positie van de linkerhendel vasthoudt, dit zal de rotatie van het rechterwiel vertragen en ervoor zorgen dat de machine in die richting draait.

Naar links draaien
Trek tijdens het vooruit rijden de linkerhendel terug naar de neutrale stand terwijl u de positie van de rechterhendel vasthoudt, dit zal de rotatie van het linkerwiel vertragen en ervoor zorgen dat de machine in die richting draait.

Zero-turn
Trek tijdens het vooruit rijden eerst de twee bedieningshendels terug totdat de maaier stopt of aanzienlijk vertraagt. Voltooi de draai vervolgens door de ene hendel iets naar voren te bewegen en de andere naar achteren.

Rolbeugel
Bedien de machine met de rolbeugel in de geheven en vergrendelde positie en gebruik de veiligheidsgordel. Er is geen bescherming bij omrollen wanneer de rolbeugel omlaag staat. Als het nodig is om de rolbeugel te laten zakken, draag dan geen veiligheidsgordel. Hef de rolbeugel zo snel mogelijk weer op.

De veiligheidsgordel moet worden gebruikt wanneer de rolbeugel in de rechtopstaande positie staat.

Zorg ervoor dat de werkplek vrij is van stenen en andere voorwerpen die door de draaiende messen kunnen worden weggeslingerd.

Voor het starten

1. Lees de hoofdstukken over Veiligheid en Bedieningselementen voordat u de machine start.
2. Voer de dagelijkse onderhoudsbeurt uit voordat u start (zie Onderhoudsschema in het hoofdstuk Onderhoud).
3. Controleer of er voldoende brandstof in de brandstoftank zit.
4. Stel de stoel in op de gewenste positie.

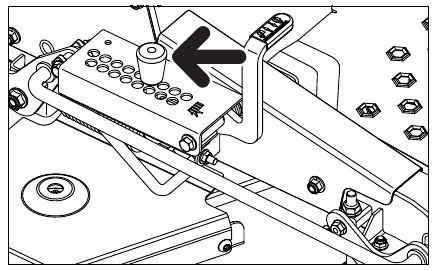

5. Stel de maaihoogte in door de hefpen in de gewenste maaihoogte te steken.

Aan de volgende voorwaarden moet worden voldaan voordat de motor kan worden gestart:

• De messenschakelaar moet naar beneden worden gedrukt in de uitgeschakelde positie.
• De parkeerrem moet worden geactiveerd door beide bedieningshendels in de buitenste (parkeerrem aan) positie te zetten.
• Beide stuurhendels moeten in de vergrendelde (buitenste) neutrale / parkeerrempositie staan.

De motor starten

1. Ga op de stoel zitten.

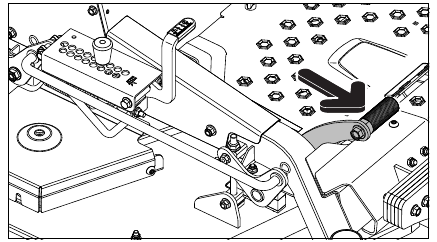

2. Zet het maaidek in de transportstand door het hefpedaal naar voren te vergrendelen.


3. Duw de messenschakelaar omlaag om de messen uit te schakelen.
4. Beweeg de stuurhendels naar buiten naar de vergrendelde (buitenste) neutrale / parkeerrempositie.
5. Zet de gashendel in de middelste stand. Als de motor koud is, trek dan de choke omhoog.


6. Open de brandstoftankklep.

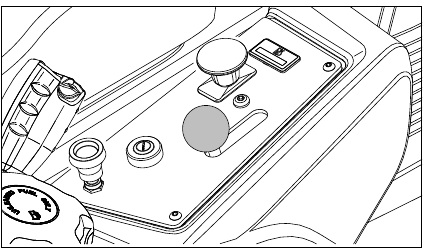

7. Duw de contactsleutel naar binnen en draai deze naar de startpositie.

   Laat de startmotor niet langer dan vijf seconden per keer draaien. Als de motor niet start, wacht dan ongeveer tien seconden voordat u het opnieuw probeert.
8. Wanneer de motor start, laat u de contactsleutel onmiddellijk los en zet u deze terug in de loopstand. Duw de choke langzaam naar binnen als deze is gebruikt om een koude motor te starten.

9. Stel het motortoerental in met de gashendel. Laat de motor korte tijd op een gematigde snelheid draaien, ongeveer half gas, voordat u hem gebruikt. GEBRUIK VOL GAS BIJ HET MAAIEN (geen choke).

Rijden

1. Beweeg de stuurhendels naar binnen, uit de neutrale / parkeerrempositie.
   OPMERKING: De maaier heeft een systeem voor bestuurdersdetectie. Als de motor draait en de bestuurder probeert de stoel te verlaten zonder eerst de parkeerrem in te schakelen, wordt de motor uitgeschakeld.
2. Laat de voetpedaalvergrendeling los om het maaidek naar de ingestelde maaihoogte te laten zakken.
3. Zet de gashendel op vol gas.
4. Schakel het maaidek in door de messenschakelaar omhoog te trekken.

   Zorg ervoor dat er niemand in de buurt van de maaier is wanneer u de messenschakelaar inschakelt.
5. Draai de bedieningshendels naar binnen en beweeg beide hendels langzaam iets naar voren om in een rechte lijn vooruit te bewegen.

De motor stoppen

1. Zet de gashendel in de minimumstand (schildpaddsymbool).
2. Beweeg de stuurhendels naar buiten.
3. Schakel het maaidek uit door de messenschakelaar naar beneden te drukken.
4. Hef het maaidek op door de voetpedalen naar voren te drukken naar de transportstand.
5. Schakel de parkeerrem in door de bedieningshendels naar buiten te bewegen in de parkeerrempositie. Als de motor zwaar heeft gewerkt, laat hem dan minstens 60 seconden stationair draaien en op een normale bedrijfstemperatuur komen voordat u hem stopt. Om vervuiling van de bougies te voorkomen, moet u de motor niet te lang stationair laten draaien.
6. Draai de contactsleutel naar de stopstand en verwijder de sleutel. Verwijder altijd de sleutel wanneer u de maaier verlaat om ongeoorloofd gebruik te voorkomen.

Als u de contactsleutel in een andere stand dan UIT laat staan, raakt de accu ontladen.

Werken op hellingen

Lees de veiligheidsinstructies Rijden op hellingen in het hoofdstuk Veiligheid.

• Gebruik de laagst mogelijke snelheid voordat u heuvels op of af gaat.

• Vermijd stoppen of van snelheid veranderen op heuvels.
• Als stoppen noodzakelijk is, trek dan de aandrijfhendels in de neutrale stand en duw ze naar buiten. Schakel de parkeerrem in.
• Om de beweging te hervatten, laat u de parkeerrem los.
• Trek de bedieningshendels terug naar het midden van de maaier en duw ze naar voren om de voorwaartse beweging te hervatten.
• Maak alle bochten langzaam.

Rijd niet met de maaier op terrein dat meer dan 10 graden helt. Maai hellingen op en neer, nooit van links naar rechts. Vermijd plotselinge richtingsveranderingen.

Maaitips

• Let op en markeer stenen en andere vaste voorwerpen om botsingen te voorkomen.
• Begin met een hoge maaihoogte en verlaag deze totdat het gewenste maairesultaat is bereikt. Maai het gemiddelde gazon tot 6,35 cm tijdens het koele seizoen en meer dan 7,62 cm tijdens de hete maanden. Voor gezondere en mooier uitziende gazons maait u regelmatig na een matige groei.
• Voor de beste maaiprestaties maait u gras van meer dan 15,24 cm hoog twee keer. Maak de eerste maaibeurt relatief hoog; de tweede op de gewenste hoogte.
• Het maairesultaat is het beste met een hoog motortoerental (de messen draaien snel) en een lage snelheid (de maaier beweegt langzaam). Als het gras niet te lang en dicht is, kan de rijsnelheid worden verhoogd zonder het maairesultaat negatief te beïnvloeden.
• De mooiste gazons worden verkregen door frequent te maaien. Het gazon wordt egaler en het gras wordt gelijkmatiger over het gemaaide oppervlak verdeeld. De totale tijd die nodig is, wordt niet verlengd omdat een hogere rijsnelheid kan worden gebruikt zonder slechte maairesultaten.
• Wanneer u grote oppervlakken maait, begin dan met draaien naar rechts, zodat het maaisel wordt afgevoerd van struiken, hekken, opritten, enz. Na een of twee rondes maait u in de tegenovergestelde richting en maakt u bochten naar links tot u klaar bent.



• Vermijd het maaien van natte gazons. Het maairesultaat is slechter omdat de wielen in het zachte gazon zakken, er klonten ontstaan en het gras onder de kap blijft hangen.
• Spoel de onderkant van het maaidek na elk gebruik af met water.. Bij het reinigen moet het maaidek in de transportstand worden gezet. Zorg ervoor dat de maaier is afgekoeld en dat de motor is uitgeschakeld.
• Gebruik perslucht om het bovenoppervlak van het dek te reinigen. Vermijd het overstromen van water op het bovenoppervlak, de motor en de elektrische componenten.
• Wanneer de mulchkit wordt gebruikt, is het belangrijk dat de maai-interval frequent is.

De machine met de hand verplaatsen

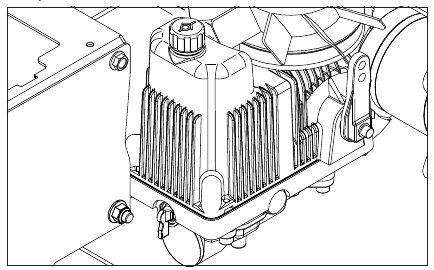

Schakel de bypass-hendels in bij het duwen of trekken van de maaier. De bypass-hendels bevinden zich aan de voorkant van elke transmissie.

1. Laat het dek indien nodig zakken.
2. Beweeg de stuurhendels naar binnen uit de parkeerrempositie.
3. Til de stoel op.
4. Draai elke bypass-hendel naar de horizontale positie.


5. Laat de stoel zakken.
6. Duw de maaier met behulp van de stevige constructie van de maaier. Duw de maaier niet met de bedieningshendels.
7. Om de transmissie opnieuw in te schakelen, draait u de bypass-hendels naar de verticale positie.

Laad de machine in een vrachtwagen of aanhangwagen door in een lage versnelling opritten op te rijden. NIET OPTELLEN! De machine is niet bedoeld om met de hand te worden opgetild.

Zodra de bypasses zijn ingeschakeld en de stuurhendels naar binnen zijn bewogen om de parkeerrem los te maken, kan de machine vrij rollen en mogelijk iemand verwonden.

Wees voorzichtiger bij het laden van de machine in een vrachtwagen of aanhangwagen met behulp van opritten. Er bestaat de mogelijkheid van ernstig letsel of overlijden als de machine van de opritten valt.

Breng geen aanpassingen aan, tenzij:

• de motor is gestopt,
• de contactsleutel is verwijderd,
• de parkeerrem is ingeschakeld

ONDERHOUD

Onderhoudsschema Hieronder vindt u een lijst met onderhoudsprocedures die op de machine moeten worden uitgevoerd. Voor de punten die niet in deze handleiding worden beschreven, kunt u terecht bij een erkende service-werkplaats. Een jaarlijkse servicebeurt uitgevoerd door een erkende service-werkplaats wordt aanbevolen om uw machine in de best mogelijke staat te houden en een veilige werking te garanderen. Lees Algemeen onderhoud in de sectie Veiligheid.

ONDERHOUD	DAGELIJKS		MINSTENS EENS PER JAAR	ONDERHOUDSINTERVAL IN UREN
	VOOR	NA		25	50	100	300
CONTROLEREN
Parkeerrem op afstelling
Oliepeil van de motor (bij elke tankbeurt)
Veiligheidssysteem
Op brandstof- en olielekkages
Op schade
Op losse hardware (schroeven, moeren)
Op schade aan het maaidek
Bandenspanning
Accu-aansluitingen
REINIGEN
Luchtinlaat motorkoeling
Onder het maaidek
Rond de motor
Rond riemen, riemschijven
Luchtinlaat motorkoeling2)
Schuim voorfilter luchtfilter2)
Papieren filterpatroon luchtfilter2)
OOK
Onderzoek geluiddemper/vonkenvanger
Start de motor & messen, luister naar ongewone geluiden
Slijpen3) / Vervang de messen van de maaier

= Beschreven in deze handleiding
= Niet beschreven in deze handleiding
= Raadpleeg de handleiding van de motorfabrikant

1. Eerste keer vervangen na 8-10 uur. Bij gebruik met zware belasting of bij hoge omgevingstemperaturen, elke 50 uur vervangen.
2. In stoffige omstandigheden zijn reiniging en vervanging vaker nodig.
3. Uitgevoerd door erkende service-werkplaats.

Voordat u onderhoud of afstelling uitvoert:

• Schakel de parkeerrem in.
• Plaats de messchakelaar in de uitgeschakelde stand.
• Draai de contactsleutel in de OFF-stand en verwijder de sleutel.
• Zorg ervoor dat de messen en alle bewegende delen volledig tot stilstand zijn gekomen.

ONDERHOUD	DAGELIJKS		MINSTENS EENS PER JAAR	ONDERHOUDSINTERVAL IN UREN
	VOOR	NA		25	50	100	300
CONTROLEREN
Gaskabel op afstelling
Maaidek op afstelling Staat van riemen, riemschijven
Staat van riemen, riemschijven
Zwenkwielen (om de 200 uur)3)
Kleppen van de motor
VERVANGEN
Bougies1)
Motorolie
Motoroliefilter Brandstoffilter
Brandstoffilter2)
Papieren luchtfilter
Schuim voorfilter luchtfilter2)
OOK
Voer de 300-uurs service uit3)

= Beschreven in deze handleiding
= Niet beschreven in deze handleiding
= Raadpleeg de handleiding van de motorfabrikant

1. Eerste keer vervangen na 8-10 uur. Bij gebruik met zware belasting of bij hoge omgevingstemperaturen, elke 50 uur vervangen.
2. In stoffige omstandigheden zijn reiniging en vervanging vaker nodig.
3. Uitgevoerd door erkende service-werkplaats.

Sluit de accupolen niet kort door een sleutel of andere voorwerpen beide polen tegelijkertijd te laten raken. Verwijder metalen armbanden, horlogebandjes, ringen, enz. voordat u de accu aansluit.
De positieve pool moet eerst worden aangesloten om vonken door onbedoelde aarding te voorkomen.

De maaier heeft een 12-volt systeem met negatieve aarding. Het andere voertuig moet ook een 12-volt systeem met negatieve aarding hebben. Gebruik uw maaier niet om andere voertuigen te starten.

Accu

Als de accu te zwak is om de motor te starten, moet deze worden opgeladen.

Gebruik startkabels

1. Sluit elk uiteinde van de RODE kabel aan op de POSITIEVE (+)-aansluiting op elke accu, en pas op dat u geen kortsluiting met het chassis maakt.
2. Sluit één uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-)-aansluiting van de volledig opgeladen accu.
3. Sluit het andere uiteinde van de ZWARTE kabel aan op een goede CHASSIS-AARDE op de maaier met de ontladen accu, uit de buurt van de brandstoftank en de accu.

Om kabels te verwijderen, omgekeerde volgorde

1. Verwijder eerst de ZWARTE kabel van het chassis en vervolgens van de volledig opgeladen accu.
2. Verwijder de RODE kabel als laatste van beide accu's.

De maaier heeft een onderhoudsvrije accu en heeft geen onderhoud nodig. Periodiek opladen van de accu met een acculader van het autotype verlengt echter de levensduur.

• Houd de accu en aansluitingen schoon.
• Houd de accubouten vast.
• Zie de tabel voor oplaadtijden.

STD-ACCU	LAADSTATUS	GESCHATTE OPLAADTIJD* TOT VOLLEDIG OPGELADEN BIJ 80º F
		Maximumsnelheid bij:
		50 ampère	30 ampère	20 ampère	10 ampère
12,6V	100%	- VOLLEDIG OPGELADEN -
12,4V	75%	20 min.	35 min.	48 min.	90 min.
12,2V	50%	45 min.	75 min.	95 min.	180 min.
12,0V	25%	65 min.	115 min.	145 min.	280 min.
11,8V	0%	85 min.	150 min.	195 min.	370 min.

*De oplaadtijd is afhankelijk van de accucapaciteit, de staat, de leeftijd, de temperatuur en de efficiëntie van de lader.

De accu en aansluitingen reinigen
Accu verwijderen

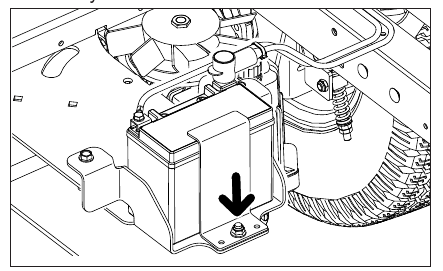

Corrosie en vuil op de accu en aansluitingen kunnen ervoor zorgen dat de accu stroom verliest.

1. Til de zitting op en draai deze volledig naar voren totdat deze wordt ondersteund.
2. Verwijder de bout en moer van de accuklem en verwijder de klem van de accu.


3. Maak met een steeksleutel de ZWARTE accukabel los en vervolgens de RODE accukabel.
4. Verwijder de accu voorzichtig van de maaier en reinig deze indien nodig.
5. Spoel de accu af met gewoon water en droog hem af.
6. Reinig de aansluitingen en de uiteinden van de accukabels met een staalborstel.
7. Installeer de nieuwe accu met de aansluitingen in dezelfde positie als de oude accu.
8. Sluit eerst de RODE accukabel aan op de positieve (+)-accuaansluiting.
9. Sluit de ZWARTE aardingskabel aan op de negatieve (-)-accuaansluiting.
10. Zet de accu vast met de klem die in stap 2 is verwijderd.

Open of verwijder geen doppen of deksels. Het toevoegen of controleren van het elektrolytniveau is niet nodig. Gebruik altijd twee steeksleutels voor de aansluitklemmen.


Draag altijd een veiligheidsbril in de buurt van accu's.

Loodzuuraccu's produceren explosieve gassen. Houd vonken, vlammen en rookmateriaal uit de buurt van accu's.

Veiligheidssysteem

De machine heeft een veiligheidssysteem dat starten of rijden onder de volgende omstandigheden voorkomt. De motor kan alleen worden gestart wanneer:

• het maaidek is uitgeschakeld.
• de stuurhendels zich in de buitenste, vergrendelde neutrale / parkeerrempositie bevinden.

Om te kunnen rijden, moet de bestuurder zitten en beide stuurhendels tegelijkertijd naar elkaar toe bewegen, anders stopt de motor. Voer dagelijkse inspecties uit om ervoor te zorgen dat het veiligheidssysteem werkt door te proberen de motor te starten wanneer aan een van de voorwaarden niet is voldaan. Verander de omstandigheden en probeer het opnieuw. Als de machine start wanneer aan een van deze voorwaarden niet is voldaan, schakel de machine dan uit en repareer het veiligheidssysteem voordat u de machine opnieuw gebruikt. Zorg ervoor dat de motor stopt wanneer de parkeerrem wordt losgelaten en de bestuurder de zitpositie verlaat. Controleer of de motor stopt als de maaibladen zijn ingeschakeld en de bestuurder tijdelijk van de bestuurdersstoel af gaat.

Parkeerrem en besturing

Controleer visueel of er geen schade is aan de hendel, koppelingen of schakelaars die bij de parkeerrem horen. Voer een stilstandtest uit en controleer of er voldoende remkracht is. Neem voor het afstellen van de parkeerrem contact op met de Husqvarna-servicewerkplaats.

Een verkeerde afstelling leidt tot verminderde remkracht en kan een ongeval veroorzaken.

Bandenspanning
Alle banden moeten 15 psi / 103 kPa / 1 bar hebben.

Voeg GEEN bandenvoering of schuimvulmateriaal toe aan de banden. Overmatige belasting door met schuim gevulde banden veroorzaakt voortijdige defecten. Gebruik alleen banden die door Husqvarna zijn gespecificeerd.

V-snaren

Controleer de riemen om de 100 bedrijfsuren. Controleer op ernstige scheuren en grote inkepingen. De riem zal bij normaal gebruik enkele kleine scheurtjes vertonen. De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

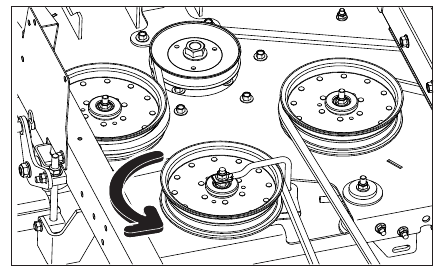

Maaiende riem verwijderen

1. Parkeer op een vlakke ondergrond en zet de parkeerrem aan. Laat het maaidek zakken tot de laagste maaistand.
2. Verwijder beide riembeschermers.
3. Verwijder het vuil dat zich heeft opgehoopt rond de maaihuizen en het dek oppervlak.
4. Duw de spanarm naar binnen om de spanning op de riem te verminderen.


5. Schuif de riem over de bovenkant van de maaihuispoelies en verwijder de riem van het maaidek.

Maaiende riem installeren
OPMERKING: Raadpleeg voor het eenvoudig installeren van de maaiende riem de geleidingssticker aan de bovenkant van het maaidek.

1. Wikkel de maaiende riem om de elektrische koppelingpoelie op de motoras.
2. Leid de riem naar voren en omhoog op het maaidek.
3. Plaats de riem om de spanpoelie.
4. Wikkel de riem om de stationaire spanpoelie en om de spilhuizen.
5. Duw de spanarm naar binnen en leid de riem voorzichtig over de stationaire spanpoelie. Zodra de riem goed is geleid, laat u de spanarm langzaam los om de riem te spannen.
6. Zorg ervoor dat de riemgeleiding overeenkomt met de maaideksticker en dat de riem geen verdraaiingen heeft.
7. Plaats de riembeschermers terug op beide spilhuizen.

Pompriem
De spanning van de transmissieriem is verstelbaar. De spanveer moet worden samengedrukt tot een lengte tussen 1,38 en 1,50 inch.

Pompriem vervangen
Parkeer de maaier op een vlakke ondergrond. Activeer de parkeerrem door de stuurhendels naar buiten te bewegen.

Riem verwijderen
Vanaf de bovenkant van het maaidek:

1. Verwijder de maaiende riem (zie Maaiende riem verwijderen in dit gedeelte van de handleiding).

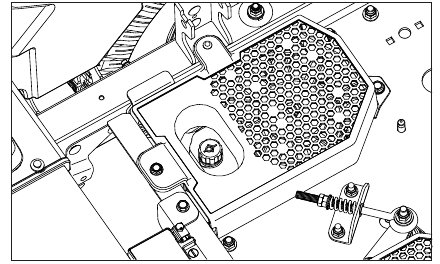

2. Kantel de zitting naar voren om toegang te krijgen tot de ventilatorafdekkingen. Verwijder beide ventilatorafdekkingen.


Vanaf de onderkant van de maaier:

3. Verwijder de koppelingsstop om toegang te krijgen tot de riem.

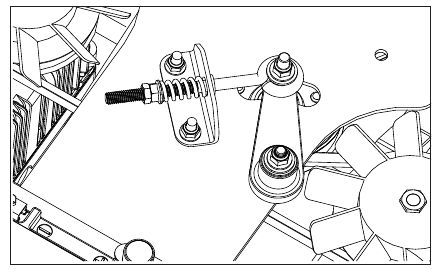

4. Draai de spanveermoeren op de oogbout los om de arm te verschuiven en speling in de riem te creëren.


5. Verwijder de riem van de motor en pomppoelies. Til de riem over de bovenkant van de ventilatoren.

Riem installeren

1. Als de pomp niet in de uitgeschoven positie is vergrendeld, voert u stap 4 van de bovenstaande instructies opnieuw uit.
2. Schuif de riem over de ventilatoren en plaats deze tussen de spanpoelies.
3. Plaats de riem over de rechter- en linkerspanpoelie.
4. Plaats de riem op de motorpoelie.
5. Installeer en draai de koppelingsstop vast.
6. Stel de spanrol van de aandrijfriem zo af dat de veerlengte tussen 1,38 en 1,50 inch ligt.
7. Installeer de ventilatorbeschermers.
8. Installeer de maaiende riem.

Maaibladen

De bladen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel de bladen in een zware doek bij het hanteren.
Het slijpen van de bladen moet worden uitgevoerd door een erkende servicewerkplaats.

Voor het beste maaieffect is het belangrijk dat de messen goed geslepen en niet beschadigd zijn.
Vervang messen die zijn gebogen of gebarsten bij het raken van obstakels.
Laat de servicewerkplaats beslissen of een mes met grote inkepingen kan worden gerepareerd/geslepen of moet worden vervangen. Balanceer de bladen na het slijpen.
Controleer de bladbevestigingen.

Messen vervangen

1. Verwijder de mesbout door deze tegen de klok in te draaien.
2. Installeer het nieuwe of opnieuw geslepen mes met de gestempelde GRASKANT naar de grond/het gras gericht (omlaag) of DEZE KANT OMHOOG naar het maaidek en het maaihuis gericht.
3. Installeer en draai de mesbout correct vast.
4. Draai de mesbout vast met een aanhaalmoment van 45-55 ft/lb (61-75 Nm).

De speciale mesbout is warmtebehandeld. Vervang deze indien nodig door een Husqvarna-bout. Gebruik geen hardware van een lagere kwaliteit dan gespecificeerd.

Het maaidek afstellen

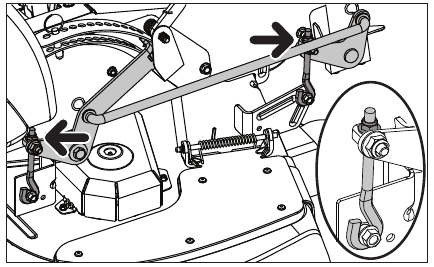

Maaidek waterpas stellen
Stel het maaidek af terwijl de maaier op een vlakke ondergrond staat. Zorg ervoor dat de banden op de juiste spanning zijn gebracht. Zie Bandenspanning in het onderhoudsgedeelte. Als de banden te zacht of te hard zijn opgepompt, kan het maaidek niet correct worden afgesteld. Verkeerde maaidekafstellingen veroorzaken een ongelijkmatig maairesultaat. Vier sleuven regelen de hoogte en helling van het maaidek. Stel het maaidek iets hoger af aan de achterkant.
OPMERKING: Om nauwkeurigheid te garanderen bij het waterpas stellen, moet de aandrijfriem van het maaidek zijn geïnstalleerd voordat het maaidek waterpas wordt gesteld.

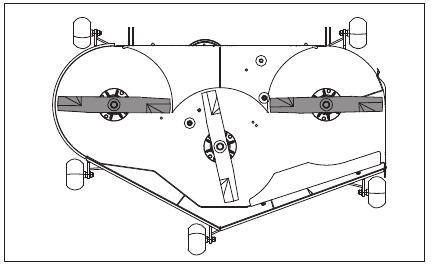

1. Draag zware handschoenen. Draai elke buitenste mespunt om uit te lijnen met de maaidekzijkant.


2. Meet vanaf het vloeroppervlak tot aan de onderkant van de mespunt aan de afvoerkant van het maaidek. Noteer deze meting. Ga naar de tegenoverliggende kant; controleer of de meting hetzelfde is. Als er een afstelling nodig is, draai dan de borgmoer aan de bovenkant van de achterste schakels los en stel deze af totdat beide zijdelingse metingen gelijk zijn. Bewaar de meting.


3. Draai beide buitenste messen om uit te lijnen met het maaidek van voor naar achter. Verplaats de voorste montagebouten omhoog of omlaag totdat de achterste mespunten 1/8" tot 3/8" hoger aan de achterkant zijn geplaatst dan de voorste mespunten.

4. Bevestig de metingen nogmaals. De mespunthoogte moet van zijde tot zijde gelijk zijn. Aan de achterkant moeten de mespunten 1/8" tot 3/8" hoger zijn dan de voormeting. Aan de voorkant moeten de mespunten van zijde tot zijde gelijk zijn.

OPMERKING: Hiermee wordt het maaidek in een standaard meetpositie geplaatst. Afhankelijk van het type gras dat wordt gemaaid of de omgevings omstandigheden, kunnen er meer afstellingen nodig zijn om de gewenste snede te krijgen.

Aandrijflijn

Regulier extern onderhoud van de Powertrain™ moet het volgende omvatten:

1. Controleer elk transmissieoliepeil. Wanneer de motor koud is, moet het oliepeil de onderkant van elke transmissieoliepeilstok raken.
2. Onderzoek de aandrijfriem, spanrol(len) en spanveer(en) van het voertuig. Zorg ervoor dat er geen riemslip kan optreden. Slip kan een lage ingangssnelheid naar de transmissies veroorzaken.
3. Onderzoek elke koelventilator van de transmissie op gebroken of verbogen bladen. Verwijder eventuele obstructies zoals grasresten, bladeren of vuil.
4. Onderzoek de parkeerrem en de voertuigkoppeling om er zeker van te zijn dat ze correct werken.
5. Onderzoek de voertuigbedieningskoppeling naar de richtingaanwijzer op de transmissies. Zorg er ook voor dat de bedieningsarm correct is bevestigd aan de fusee-arm van de transmissies.
6. Onderzoek de bypass-hendels op de transmissies en zorg ervoor dat ze vrij draaien.

Elke serviceverlener die een garantie reparatie probeert uit te voeren, moet vooraf toestemming hebben voordat er onderhoud wordt uitgevoerd aan een Parker®-product, tenzij de serviceverlener een huidig geautoriseerd Parker™ Service Center is.

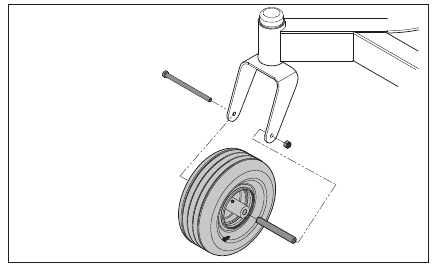

Zwenkwielen

Controleer elke 200 uur. Controleer of de wielen vrij draaien. Met schuim gevulde banden of massieve banden maken de garantie ongeldig. Om te vervangen, verwijdert u de moer en de zwenkwielbout. Trek het wiel uit de vork en wees voorzichtig met de afstandhouder. Installeer in omgekeerde volgorde. Draai de zwenkwielbout vast en zet hem vast met een aanhaalmoment van 61 Nm.

OPMERKING: De band moet vrij draaien, maar de asafstandhouders mogen dat niet. Als de wielen niet vrij draaien, breng de machine dan naar de dealer voor service.

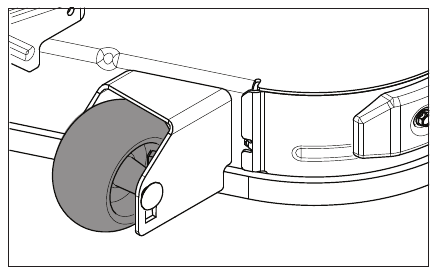

Anti-scalpeerrollen

Anti-scalpeerrollen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer het maaidek zich op de gewenste maaihoogte bevindt. Anti-scalpeerrollen houden het maaidek in de juiste positie om scalperen in de meeste terreinomstandigheden te voorkomen. Stel de rollen niet af om het maaidek te ondersteunen. De rollen moeten ongeveer 6,5 mm van de grond zijn.


Stel de anti-scalpeerrollen af met de maaier op een vlakke ondergrond. Om schade aan het maaidek te voorkomen, mogen de anti-scalpeerrollen niet worden afgesteld om het maaidek te ondersteunen.

Reinigen

Regelmatig reinigen, vooral onder het maaidek, zal de levensduur van de machine verlengen. Reinig de machine direct na gebruik (nadat deze is afgekoeld), voordat het vuil blijft plakken. Spuit geen water op de bovenkant van het maaidek. Gebruik perslucht om de bovenkant van het maaidek schoon te maken. Gebruik geen hogedrukreiniger of stoomreiniger. Vermijd het besproeien van motor- en elektrische componenten met water. Reinig de onderkant van het maaidek met normale waterdruk. Spoel geen hete oppervlakken af met koud water. Laat de machine afkoelen voordat u gaat wassen.


Draag altijd een veiligheidsbril bij het schoonmaken en wassen.

Hardware
Controleer dagelijks. Onderzoek de machine op losse of ontbrekende hardware.

SMERING

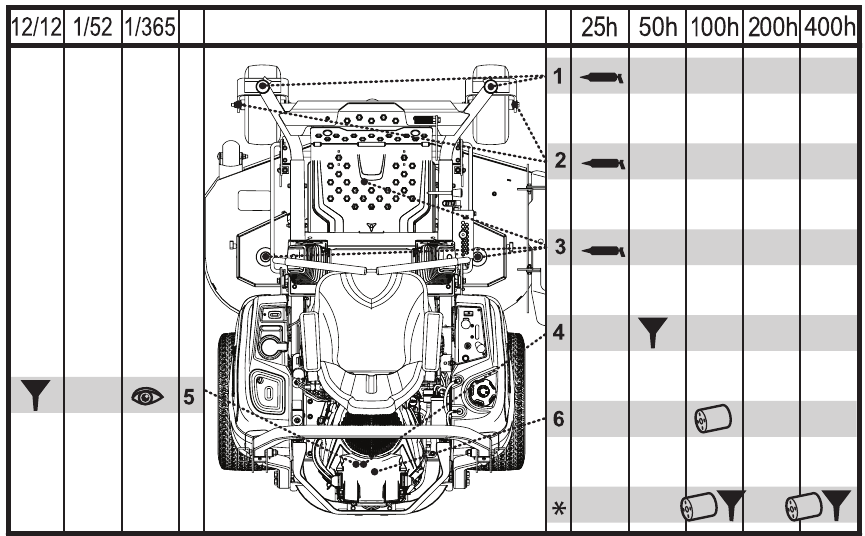

Smeerplan

12/12	Elk jaar
1/52	Elke week
1/365	Elke dag
	Smeren met vetspuit
	Filter vervangen
	Olie verversen
	Niveau controleren
	Eerste keer hydraulische olie en filter vervangen na 100 uur, daarna elke 400 uur. Motorolie elke 50 uur vervangen

Algemeen
Verwijder de contactsleutel om onbedoelde bewegingen tijdens het smeren te voorkomen. Bij het smeren met een oliekannetje moet dit gevuld zijn met motorolie. Bij het smeren met vet, tenzij anders vermeld, hoogwaardig molybdeendisulfidevet gebruiken. Bij dagelijks gebruik moet de machine twee keer per week worden gesmeerd. Veeg overtollig vet na het smeren weg. Het is belangrijk te voorkomen dat er smeermiddel op de riemen of de aandrijfoppervlakken van de riemschijven komt. Als dit gebeurt, reinig ze dan met spiritus. Als de riem na het reinigen blijft slippen, moet deze worden vervangen. Gebruik geen benzine of andere aardolieproducten om riemen te reinigen.

Gekwalificeerde hydraulische oliën
Als Parker™ HT-1000-olie continu wordt gebruikt, moeten de olie en filters elke 750 uur worden vervangen. Als Castrol™ Syntec 5W-50, Amsoil AW ISO 68 of Shell™ TTF-SB-olie wordt gebruikt, moeten de olie en filters elke 500 uur worden vervangen na de eerste olie- en filterverversing na 750 uur.
Als een hoogwaardige synthetische motorolie met een minimale viscositeitsklasse van 15W40 wordt gebruikt, moeten de olie en filters elke 250 uur worden vervangen na de eerste olie- en filterverversing na 750 uur.

Gebruik minimale smering en verwijder overtollig smeermiddel zodat dit niet in contact komt met riemen of aandrijfoppervlakken van riemschijven.

Ontsnappende hydraulische olie onder druk kan voldoende kracht hebben om de huid te penetreren, wat ernstig letsel kan veroorzaken. Raadpleeg onmiddellijk een arts als u gewond bent geraakt door ontsnappende vloeistof. Er kan een ernstige infectie of reactie ontstaan als er niet onmiddellijk een goede medische behandeling wordt toegediend.

Motorolie verversen

OPMERKING: Vervang de motorolie wanneer de motor warm is. Raadpleeg de gebruikershandleiding van de motor voor de juiste aanbevelingen voor het vervangen van olie en filter.

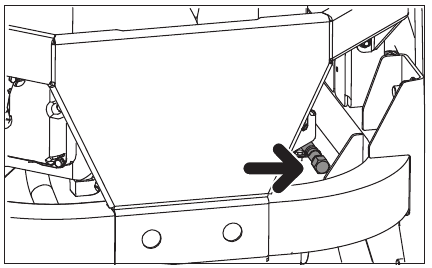

De aftapplug van de motor bevindt zich in de buurt van de uitlaatdemper. Om brandwonden te voorkomen, moet de motor worden uitgeschakeld en iets afkoelen, zodat de motor nog steeds warm is, maar de aangrenzende oppervlakken en olie niet.

1. Parkeer op een vlakke ondergrond. Zet de parkeerrem aan.
2. Verwijder het vuil en afval uit de omgeving rond de olievuldop.
3. Verwijder de dop/peilstok.
4. Zoek de afvoerslang aan de rechterachterkant van de motor. Plaats een voldoende grote container onder het uiteinde van de afvoerslang en verwijder de olieaftapplug.


5. Laat de gebruikte olie volledig uit de motor lopen.
6. Plaats de aftapplug van de slang terug en draai deze vast.
7. Vul de motor met nieuwe olie tot de onderkant van de schroefdraad van de vulbuis. Controleer het niveau met de peilstok.
8. Plaats de olievuldop terug en draai deze vast wanneer het oliepeil VOL is.
9. Raadpleeg de plaatselijke afvalvoorschriften om de gebruikte olie af te voeren.
10. Raadpleeg het onderhoudsjournaal voor intervallen voor het controleren en verversen van de olie en aanbevelingen voor het verversen.

Smeernippels van wielen en maaidek

Gebruik alleen lager vet van goede kwaliteit. Vet van bekende merknamen (petrochemische bedrijven, enz.) heeft meestal een goede kwaliteit.

Voorwielophanging
Smeer 3-4 slagen met een vetspuit op elke set wielophangingen.

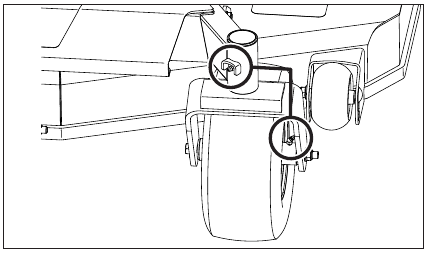

Voorwiellagers
Smeer 3-4 slagen met een vetspuit op elke set wiellagers.

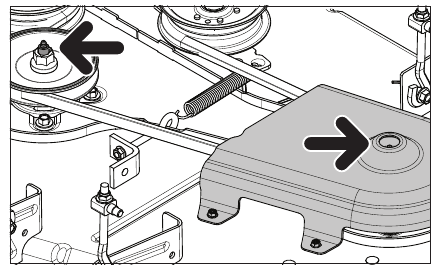

Maaidekspindels
Laat het maaidek volledig zakken.
Als er een vetspuit zonder rubberen slang wordt gebruikt, moet de voetplaat worden verwijderd om toegang te krijgen tot de middelste spindel. Smeer met een vetspuit, 2-3 slagen per spindel.

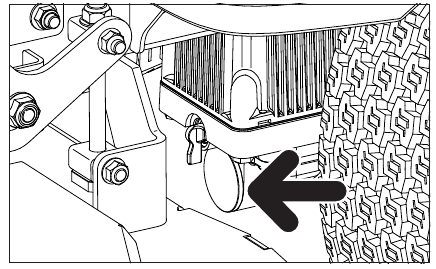

Olie en filters vervangen

De hydraulische olie en filters moeten elke 250 tot 750 uur of eenmaal per jaar worden vervangen, afhankelijk van het type olie dat wordt gebruikt. Zie Gekwalificeerde hydraulische oliën in het gedeelte Smering voor een lijst met goedgekeurde oliën of raadpleeg de servicehandleiding van de transmissiefabrikant. Vanwege het risico dat er onzuiverheden in het systeem komen, moeten alle werkzaamheden aan de transmissie worden uitgevoerd door een erkende service werkplaats. De volgende procedure wordt uitgevoerd met de transmissies in de maaier en de maaier op een vlakke ondergrond. Breng de pompontlastklep voor elke transmissie aan en zet de parkeerrem aan.

1. Reinig de unit grondig van gras en ander afval. Verwijder losse resten rond de omtrek van het filter.
2. Verwijder de ontluchter/peilstok.
3. Plaats een olieopvangbak (12" of meer diameter en 8 qt. capaciteit is optimaal) onder het oliefilter.
4. Verwijder met een dopsleutel en ratel de filterplug en O-ring samenstel.
5. Verwijder het oliefilter met een sterke magneet of een punttang.
6. Installeer het nieuwe filter.
7. Installeer de filterplug en O-ring samenstel. Draai de filterplug vast tot 13–15 Nm.
8. Herhaal de stappen aan de andere kant.
9. Laat de oude oliefilters uitlekken van alle vrij stromende olie voordat u ze weggooit. Doe de gebruikte olie in geschikte containers en voer deze af in overeenstemming met de wetten in uw regio.


10. Vul de transmissie met Paker HT-1000 transmissieolie of andere goedgekeurde hydraulische vloeistof.
11. Het koude vloeistofniveau moet de onderkant van de ontluchter/peilstok raken.
12. Installeer de ontluchter/peilstok en draai deze vast tot 2-3,4 Nm.

Transmissie ontluchten
Ontluchtingsprocedures moeten worden uitgevoerd als het hydrostatische systeem is geopend voor onderhoud of wanneer er meer olie aan het systeem is toegevoegd.
Vanwege de effecten die lucht heeft op de efficiëntie in hydrostatische aandrijvingstoepassingen, is het cruciaal om het systeem te ontluchten. Resulterende symptomen van lucht in hydrostatische systemen kunnen zijn:

• Lawaaierige werking.
• Gebrek aan vermogen of aandrijving na korte werking.
• Hoge bedrijfstemperatuur en overmatige uitzetting van olie.
• Kortere levensduur van componenten.

Zorg er voor het starten voor dat de olietank op het juiste oliepeil staat. Zo niet, vul dan bij tot de hierboven beschreven specificaties. Voer de procedure eerst uit met de aandrijfwielen van het voertuig van de grond en herhaal deze vervolgens onder normale bedrijfsomstandigheden. Zie De machine met de hand verplaatsen in het gedeelte Bediening voor aanpassingen aan de bypass-koppeling.

1. Schakel de rem uit indien geactiveerd.
2. Met de bypass-koppeling open en de motor draaiend op snel stationair toerental, beweeg de richtingsregelaar langzaam in zowel voorwaartse als achterwaartse richting (5 of 6 keer). Naarmate er lucht uit de unit wordt verwijderd, zal het oliepeil dalen.
3. Met de bypass-koppeling gesloten en de motor draaiend, beweeg de richtingsregelaar langzaam in zowel voorwaartse als achterwaartse richting (5 tot 6 keer). Controleer het oliepeil en vul indien nodig olie bij na het stoppen van de motor.
4. Het kan nodig zijn om stappen 2 en 3 te herhalen totdat alle lucht volledig uit het systeem is verwijderd. Wanneer de hydraulische aandrijving werkt met normale geluidsniveaus en soepel vooruit en achteruit beweegt met normale snelheden, wordt de hydraulische aandrijving als ontlucht beschouwd.
5. Nadat het voertuig twee keer is gebruikt, moet het oliepeil worden gecontroleerd terwijl de olie koud is en dienovereenkomstig worden aangepast.

PROBLEEMOPLOSSING

Motor start niet

• Mes schakelaar is ingeschakeld
• De bedieningselementen van de besturing zijn niet vergrendeld in de neutrale/parkeerremstand
• Lege accu
• Verontreiniging in de carburateur of brandstofleiding
• De brandstoftoevoerafsluiter is gesloten of staat in de verkeerde stand
• Verstopte brandstoffilter of brandstofleiding
• Defectief ontstekingssysteem

Starter draait de motor niet rond

• Lege accu
• Accukabelaansluitingen zijn defect
• Doorgebrande zekering
• Storing in het veiligheidscircuit van de starter. Zie Veiligheidssysteem in het onderhoudsgedeelte

Motor loopt onregelmatig

• Defecte carburateur
• Verstopte brandstoffilter of sproeier
• De choke is geactiveerd bij een warme motor
• Verstopte ontluchtingsklep op de brandstofdop
• Brandstoftank bijna leeg
• Vervuilde bougies
• Rijk brandstofmengsel of brandstof-luchtmengsel.
• Verkeerd brandstoftype
• Water in de brandstof
• Verstopt luchtfilter

Motor lijkt zwak

• Verstopt luchtfilter
• Vervuilde bougies
• Carburateur onjuist afgesteld
• Lucht opgesloten in het hydraulische systeem

Machine trilt

• Messen zitten los
• Messen zijn onjuist uitgebalanceerd
• Motor zit los

Motor oververhit

• Verstopte luchtinlaat of koelribben
• Motor overbelast
• Slechte ventilatie rond de motor
• Defecte toerenregelaar van de motor
• Te weinig of geen olie in de motor
• Verontreiniging in de brandstofleiding
• Vervuilde bougies

Accu laadt niet op

• Accukabelaansluitingen zijn defect
• Laadkabel is losgekoppeld
• Storing in het oplaadsysteem van de motor

Maaier beweegt langzaam, ongelijkmatig of helemaal niet

• Bypass-hendel(s) ingeschakeld
• Aandrijfriem van de transmissie is slap of eraf
• Lucht opgesloten in het hydraulische systeem

Maaidek schakelt niet in

• Aandrijfriem voor het maaidek zit los
• Elektromagnetische koppelingscontact zit los
• Mes schakelaar is defect of zit los van kabelcontact
• Doorgebrande zekering

Transmissie lekt olie

• Beschadigde afdichtingen, behuizing of pakkingen
• Lucht opgesloten in het hydraulische systeem

Ongelijkmatige maairesultaten

• Ongelijke luchtdruk in banden
• Gebogen messen
• Vering voor het maaidek is ongelijkmatig
• Messen zijn bot
• Rijsnelheid te hoog
• Gras is te lang
• Gras heeft zich onder het maaidek verzameld

OPSLAG

Winteropslag
De machine moet aan het einde van het maaiseizoen of als deze langer dan dertig dagen niet wordt gebruikt, klaargemaakt worden voor de opslag. Brandstof die lange tijd (dertig dagen of langer) staat, kan kleverige resten achterlaten die de carburateur kunnen verstoppen en de werking van de motor kunnen verstoren. Brandstofstabilisatoren zijn een toegestane optie met betrekking tot de kleverige resten die tijdens de opslag kunnen ontstaan. Voeg stabilisator toe aan de brandstof in de tank of in de opslagcontainer. Gebruik altijd de mengverhoudingen die door de fabrikant van de stabilisator zijn aangegeven. Laat de motor minstens tien minuten draaien nadat u de stabilisator hebt toegevoegd, zodat deze de carburateur bereikt. Maak de brandstoftank en de carburateur niet leeg als er een stabilisator is toegevoegd.

Bewaar een motor met brandstof in de tank niet binnenshuis of in slecht geventileerde ruimtes waar brandstofdamp in contact kan komen met open vuur, vonken of een waakvlam, zoals in een boiler, warmwatertank, wasdroger, enz. Behandel de brandstof met zorg. Het is zeer brandbaar en kan ernstig persoonlijk letsel en materiële schade veroorzaken. Tap de brandstof buiten af in een goedgekeurde container en bewaar deze uit de buurt van open vuur of ontstekingsbronnen. Gebruik geen benzine om schoon te maken. Gebruik een ontvetter en warm water.

Om de machine klaar te maken voor opslag:

1. Maak de machine grondig schoon, vooral onder het maaidek. Werk beschadigingen aan de lak bij en spuit een dun laagje olie op de onderkant van het maaidek om corrosie te voorkomen.
2. Inspecteer de machine op versleten of beschadigde onderdelen en draai moeren of schroeven vast die mogelijk los zijn geraakt.
3. Ververs de motorolie; voer op de juiste manier af.
4. Maak de brandstoftanks leeg of voeg een brandstofstabilisator toe. Start de motor en laat deze draaien totdat de carburateur leeg is van brandstof of de stabilisator de carburateur heeft bereikt.
5. Verwijder de bougie en giet ongeveer een eetlepel motorolie in de cilinder. Draai de motor rond zodat de olie gelijkmatig is verdeeld en plaats vervolgens de bougie terug.
6. Smeer alle smeernippels, koppelingen en assen.
7. Verwijder de accu. Reinig, laad op en bewaar de accu op een koele plaats, maar bescherm deze tegen directe kou.
8. Bewaar de machine op een schone, droge plaats en dek deze af voor extra bescherming.

Service
Vermeld bij het bestellen van reserveonderdelen het aankoopjaar, model, type en serienummer. Gebruik altijd originele Husqvarna-reserveonderdelen. Een jaarlijkse controle in een erkende servicewerkplaats is een goede manier om ervoor te zorgen dat de machine het volgende seizoen optimaal presteert.

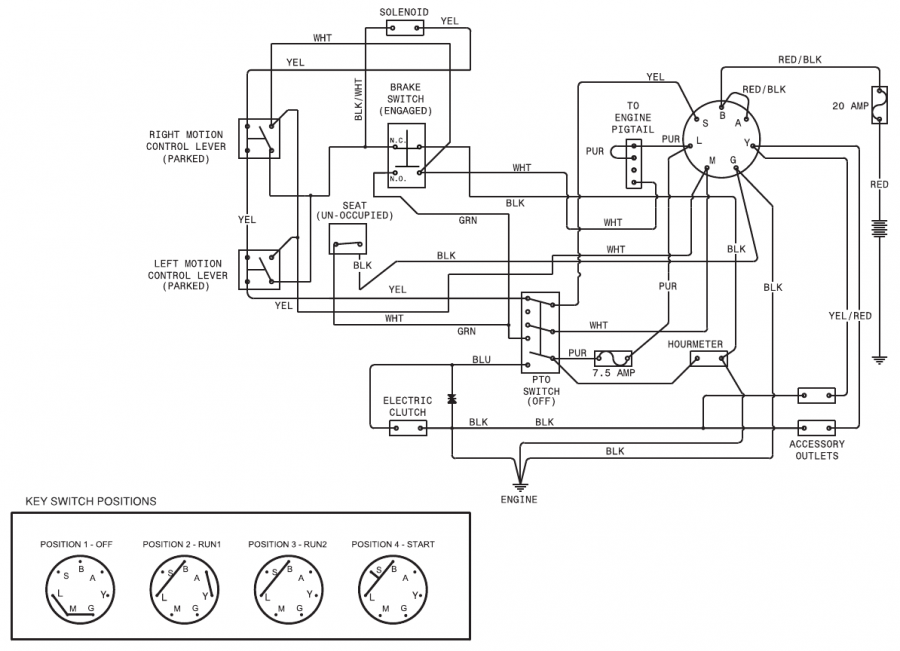

SCHEMA

TECHNISCHE GEGEVENS

MOTOR
Fabrikant	Kawasaki
Type	FS691V
Vermogen	23 pk1)
Bougie	BPR4ES Gap: .030"(0,76 mm)
Smering	Druk met oliefilter
Brandstof	Minimaal 87 octaan loodvrij (Maximaal ethanol 10%, Maximaal MTBE 15%)
Inhoud brandstoftank	6 gallons	22,7 liter
Koeling	Luchtgekoeld
Luchtfilter	Heavy duty canister
Dynamo	12V 15 amp @ 3500+/-100 rpm
Starter	Elektrisch
TRANSMISSIE
Transmissie	Parker HTE 10
Besturingscontrole	Dubbele hendels, schuimgrepen
Snelheid vooruit	0-10 mph	0-16.1 km/h
Snelheid achteruit	0-5 mph	0-8 km/h
Remmen	Geïntegreerde parkeerrem
Voorste zwenkwielen	13 x 6.5-6
Achterbanden, gazon pneumatisch	22 x 10-10
Bandenspanning	15 PSI / 103 kPa / 1 bar
FRAME
Maaibreedte	60"	152 cm
Maaihoogte	1-1/2" - 4-1/2"	3.8 cm - 11.4 cm
Aantal messen	3
Lengte mes	21"	53, 2 cm
Anti-scalpeerrol	4 verstelbaar
Neusrol	Ja
Geveerde zitting	Standaard
Scharnierende armleuningen	Ja
Urenteller	Digitaal
Mesaandrijving	Ogura Clutch
Constructie maaidek	10 gauge gefabriceerd
Productiviteit	4.85 acres/h	19,627 m2/h
AFMETINGEN
Gewicht	823 lb	373 kg
Lengte basismachine	76.5"	194 cm
Hoogte basismachine	49.25"	125 cm
Breedte basismachine	48.7"	124 cm
Totale breedte, stortkoker omhoog	63.75"	162 cm
Totale breedte, stortkoker omlaag	74"	188 cm

1. Het vermogen zoals aangegeven door de motorfabrikant is het gemiddelde bruto vermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel, gemeten met behulp van SAE-normen voor het bruto vermogen van de motor. Raadpleeg de motorspecificaties van de motorfabrikant.

Aanhaalkoppel specificaties

Bout van de motorkrukas	50 ft/lb	Standaard 1/4" bevestigingsmiddelen	9 ft/lb
Bouten van de dekpoelie	150 ft/lb	Standaard 5/16" bevestigingsmiddelen	18 ft/lb
Wielmoeren	75 ft/lb	Standaard 3/8" bevestigingsmiddelen	33 ft/lb
Aanhaalkoppel bougie	16 ft-lb (22 Nm)	Standaard 7/16" bevestigingsmiddelen	52 ft/lb
Mesbout	90 ft/lb	Standaard 1/2" bevestigingsmiddelen	80 ft/lb

ZESKANTKOPBOUTEN
De getoonde aanhaalwaarden moeten worden gebruikt als algemene richtlijn wanneer er geen specifieke aanhaalwaarden worden gegeven.

U.S. Standard Hardware

Kwaliteit		SAE Grade 5		SAE Grade 8		Flensborgschroef met flensborgmoer
	Maat	ft./lbs	Nm	ft./lbs	Nm	ft./lbs	Nm
Schachtmaat (Diameter in inches, fijne of grove draad)	1/4	9	12	13	18
	5/16	18	24	28	38	24	33
	3/8	31	42	46	62	40	54
	7/16	50	68	75	102
	1/2	75	102	115	156
	9/16	110	149	165	224
	5/8	150	203	225	305
	3/4	250	339	370	502
	7/8	378	512	591	801
	1-1/8	782	1060	1410 1912

** Grade 5 - Minimale commerciële kwaliteit (lagere kwaliteit niet aanbevolen)

Metrische standaardhardware

Kwaliteit		Kwaliteit 8.8		Kwaliteit 10.9		Kwaliteit 12.9
	Maat	ft./lbs	Nm	ft./lbs	Nm	ft./lbs	Nm
Schachtmaat (Diameter in millimeters, fijne of grove draad)	M4	1.5	2	2.2	3	2.7	3.7
	M5	3	4	4.5	6	5.2	7
	M6	5.2	7	7.5	10	8.2	11
	M7	8.2	11	12	16	15	20
	M8	13.5	18	18.8	25	21.8	30
	M10	24	33	35.2	48	43.5	59
	M12	43.5	59	62.2	84	75	102
	M14	70.5	96	100	136	119	161
	M16	108	146	147	199	176	239
	M18	142	193	202	274	242	328
	M20	195	264	275	373	330	447
	M22	276	374	390	529	471	639
	M24	353	478	498	675	596	808
	M27	530	719	735	996	904	1226

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

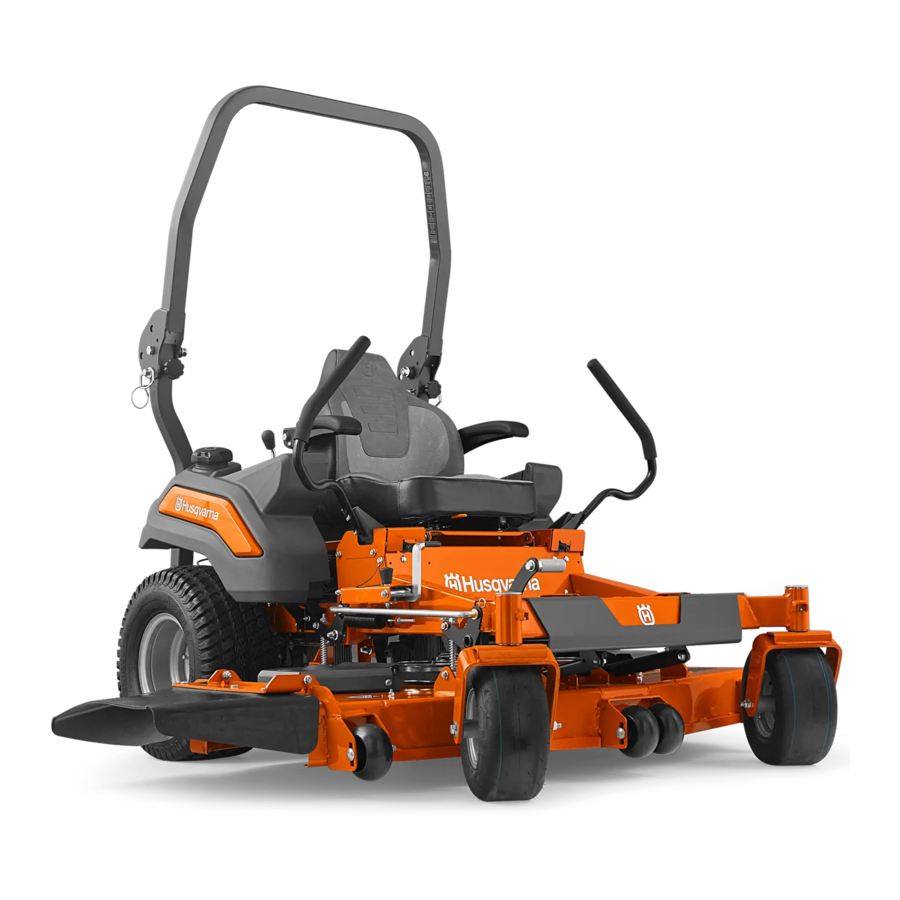

Download Husqvarna Z460 - Handleiding zero-turn grasmaaier

Beschikbare talen
