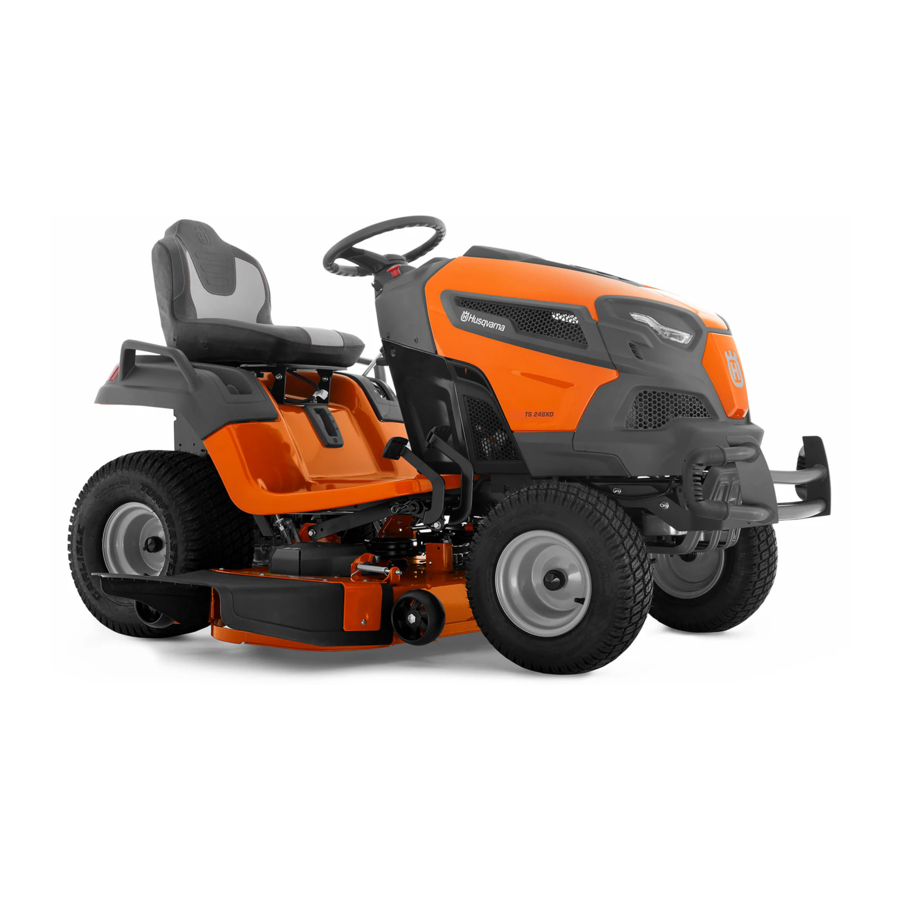

Husqvarna TS 248XD - Zero-Turn Grasmaaier Handleiding

Introductie

Productbeschrijving

Dit is een gazontractor met het maaidek geïnstalleerd tussen de voor- en achteras. Het heeft een 4-takt motor die benzine gebruikt.

Optionele accessoires:

• Grasvanger
• Mulchplug

Beoogd gebruik

Dit product wordt alleen gebruikt om gras te maaien in privétuinen en op privétuinen met een helling van niet meer dan 15°. Het mag niet worden gebruikt in openbare parken, sportvelden, in de landbouw of in de bosbouw. Gebruik het product alleen met accessoires die zijn goedgekeurd door de fabrikant.

Het product anders gebruiken is incorrect gebruik. Het maakt uw garantie ongeldig en wijst de verantwoordelijkheid voor schade aan de gebruiker van derden van de kant van de fabrikant af.

Raadpleeg de lokale richtlijnen voor de bediening van grasmaaiers.

Ondersteuning / Hulp

Als u hulp nodig heeft of vragen heeft over de toepassing, bediening, onderhoud of onderdelen voor uw product:

• Bezoek onze website: www.husqvarna.com
• Bel ons gratis: 1-800-487-5951

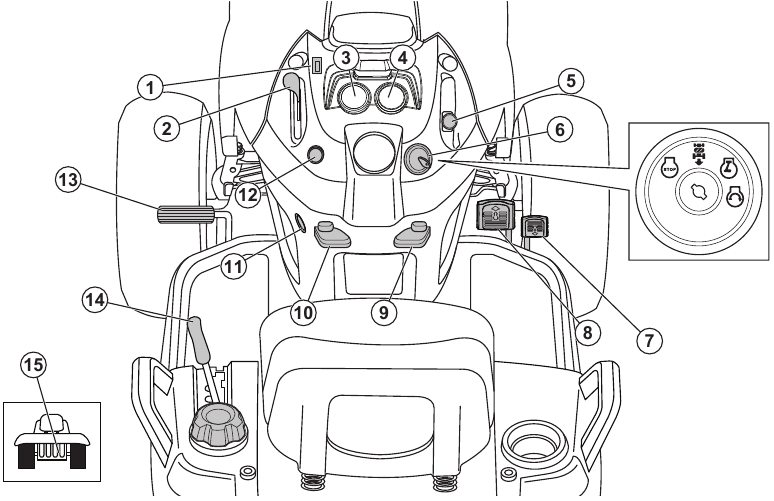

Productoverzicht

1. Lichtschakelaar
2. Gashendel
3. Urenteller
4. Ampèremeter
5. Koppeling bediening
6. Contactschakelaar
7. Achteruit rijpedaal
8. Vooruit rijpedaal
9. Cruise control hendel
10. Parkeerremhendel
11. 12V stopcontact
12. Choke bediening
13. Rempedaal
14. Hefboom voor hulpstukken
15. Vrijloop hendel

Symbolen op het product

	Waarschuwing! Wees voorzichtig en gebruik het product correct. Dit product kan ernstig letsel of de dood veroorzaken bij de bediener of anderen.
	VOORZICHTIG: Onjuist gebruik kan leiden tot schade aan het product of persoonlijke eigendommen.
	Lees de bedieningshandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u dit product gebruikt.
	Achteruit.
	Neutraal.
	Hoog.
	Laag.
	Choke.
	Snel.
	Langzaam.
	Contactschakelaar.
	Motor uit.
	Motor starten.
	Motor aan.
	Differentieelslot.
	Rem- en koppelingspedaal.
	Parkeerrem.
	Maaihoogte.
	Maaidek lift.
	Reverse operation system (ROS).
	Achteruit.
	Vooruit.
	Lichten aan.
	Batterij.
	De messen zijn uitgeschakeld.
	De messen zijn ingeschakeld.
	Gevaarlijk, houd handen en voeten uit de buurt van dit gebied.
	Brandstof.
	Reserve brandstofklep bediening.
	Gehoorbescherming aanbevolen.
	Houd het gebied vrij wanneer u vooruit beweegt.
	Gebruik het product niet als er personen, vooral kinderen of dieren, in de buurt zijn.
	Helling risico. Bedien het product niet recht omhoog op een helling die meer dan 15° is.
	Helling risico. Bedien niet horizontaal op een helling.
	Helling risico. Bedien het product niet recht naar beneden op een helling die meer dan 15° is.
	Het symbool voor hete oppervlakken toont een risico, dat, indien niet nageleefd, de dood, ernstig letsel en/of schade kan veroorzaken.
	Het vuursymbool toont een risico, dat, indien niet nageleefd, de dood, ernstig letsel en/of schade kan veroorzaken.
	Cruise control.
	Vrijloop (alleen automatische modellen).

Urenteller

De urenteller toont hoeveel uren de motor in bedrijf is geweest. Raadpleeg Productoverzicht voor de positie van de urenteller.

Elke 50 uur wordt een oliepijl symbool gedurende 2 uur weergegeven. Raadpleeg De motorolie verversen.

Om de urenteller handmatig te resetten, draait u de contactsleutel 5 keer naar de aan-stand en vervolgens naar de "STOP" (STOP) positie.

Note (Opmerking): De urenteller stopt pas wanneer de contactsleutel in de "STOP" (STOP) positie staat. Zorg ervoor dat de contactsleutel in de "STOP" (STOP) positie blijft staan wanneer de motor is gestopt.

Productaansprakelijkheid

Zoals vermeld in de productaansprakelijkheidswetten, zijn wij niet aansprakelijk voor schade die ons product veroorzaakt als:

• het product onjuist is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet zijn goedgekeurd door de fabrikant.
• het product een accessoire heeft dat niet van de fabrikant is of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd bij een erkend servicecentrum of door een erkende instantie.

Montage

Lees en begrijp het veiligheidshoofdstuk voordat u het product monteert.

Het product uit de doos halen

1. Verwijder losse onderdelen die bij het product zijn meegeleverd.
2. Verwijder de eindpanelen.
3. Verwijder de zijpanelen en leg ze op een vlakke ondergrond.
4. Verwijder al het verpakkingsmateriaal.
5. Haal het product uit de doos en zorg ervoor dat er geen losse onderdelen in de doos achterblijven.

Montagegereedschap

• 1/2" (13 mm) steeksleutel
• 7/16" (11 mm) steeksleutels (2 stuks)
• Bandenspanningsmeter
• Mes
• Tang
• Doppenset (optioneel)

Losse onderdelen die moeten worden gemonteerd

Het product is niet volledig gemonteerd. De volgende onderdelen zijn los wanneer het product wordt gekocht.

Sleutel, 2 stuks

Hellingplaat, 1 stuks

Olieaftapbuis, 1 stuks

Slangconnector, 1 stuks

Zeskantbout, 2 stuks

Moeren, 2 stuks

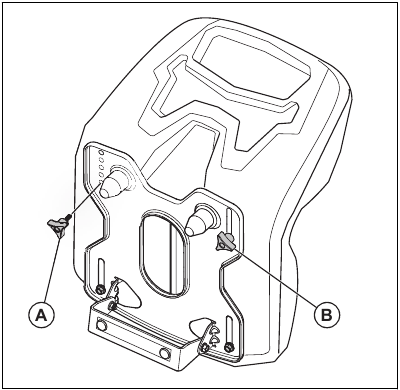

De stoel verstellen

1. Til de stoel omhoog en verwijder de stoelverstelknop (A).
2. Draai de stoelverstelknop (B) los.

3. Verplaats de stoel totdat deze zich in een positie bevindt waarin u de rem en koppelingspedalen kunt indrukken.
4. Lijn het gat in de stoelplaat voor de stoelverstelknop (A) uit met het gat in de stoel.
5. Installeer en draai de stoelverstelknop (A) vast.
6. Draai de stoelverstelknop (B) vast.

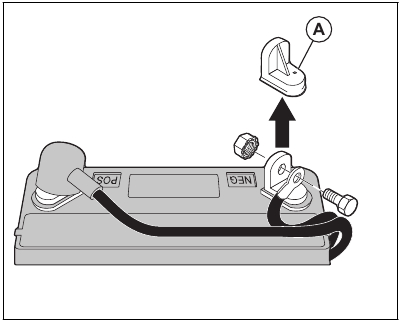

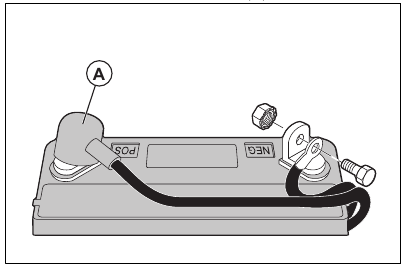

De accu aansluiten

Risico op elektrische schokken en brandwonden. Gebruik geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen raken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.

Opmerking: Als het na het jaar en de maand is die op het batterijlabel staat, laad dan de batterij op. Laad de batterij minimaal 1 uur op met 6-10 A.

1. Zoek de locatie van de accu onder de stoel of de motorkap.
2. Til de stoel of de motorkap omhoog.
3. Verwijder de 2 poolkappen (A) en gooi ze weg.

4. Sluit de rode accukabel aan op de positieve (+) pool en draai de bout en moer vast zoals afgebeeld. Schuif de poolafdekking op de pool.

Risico op vonken. De rode accukabel moet op de positieve pool worden aangesloten voordat de zwarte accukabel op de negatieve pool wordt aangesloten. Dit is om vonken en onbedoelde aarding te voorkomen.

5. Sluit de zwarte kabel aan op de negatieve (-) pool en draai de bout en moer volledig vast.
6. Breng vaseline aan op de accukabels om corrosie te voorkomen.
7. Laat de stoel of de motorkap zakken.

Het product van de pallet verplaatsen

1. Til het maaidek naar de hoogste stand. Gebruik de hefboom.
2. Duw het koppelings-/rempedaal naar beneden om de parkeerrem los te zetten.
3. Zet de vrijloopbediening in de stand "Transmissie ontkoppeld", zie Het product in de vrijloopstand zetten.
4. Duw het product van de pallet.
5. Verwijder de riem die de bescherming van de deflector tegen het product houdt.

Een controle uitvoeren na de montage

• Zorg ervoor dat alle montage-instructies zijn voltooid.
• Zorg ervoor dat er geen onderdelen meer in de verpakking zitten.
• Zorg ervoor dat de accu correct is voorbereid en opgeladen.
• Zorg ervoor dat de bouten voor de stoel zijn vastgedraaid en dat de stoel correct is afgesteld.
• Zorg ervoor dat de banden correct zijn opgepompt.

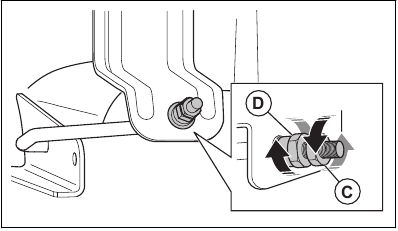

• Voor de beste maaresultaten zorgt u ervoor dat het maaidek van links naar rechts en van voor naar achteren in evenwicht is. Zorg ervoor dat de banden correct zijn opgepompt voor een evenwichtig maaidek.
• Onderzoek het maaidek en de aandrijfriemen. Zorg ervoor dat de aandrijfriemen correct zijn geïnstalleerd rond de poelies en het binnenste deel van alle riembeschermers.
• Onderzoek de elektrische bedrading. Zorg ervoor dat alle draden en aansluitingen veilig zijn.
• Zorg ervoor dat de vrijloopbediening in de stand "Transmissie ingeschakeld" staat. Zie Het product in de vrijloopstand zetten
• Zorg ervoor dat het motoroliepeil correct is.
• Zorg ervoor dat de tank is gevuld met het juiste type brandstof.
• Zorg ervoor dat u de locatie en functie van alle bedieningselementen kent.
• Zorg ervoor dat het remsysteem veilig is om te bedienen.
• Zorg ervoor dat de Operator Presence Control (OPC) (Aanwezigheidscontrole bediener) en het Reverse Operation System (ROS) (Achteruitrijdsysteem) correct werken. Raadpleeg Een controle van de aanwezigheidscontrole bediener (OPC) uitvoeren en Een controle van het achteruitrijdsysteem (ROS) uitvoeren.
• Verwijder de lucht uit de transmissie voor het eerste gebruik. Raadpleeg De lucht uit de transmissie verwijderen.

Bediening

Lees en begrijp het veiligheidshoofdstuk voordat u het product gebruikt.

Benzine is zeer brandbaar. Wees voorzichtig en tank buiten. Zie Brandstofveiligheid.

Gebruik altijd het juiste brandstoftype. Een verkeerd brandstoftype veroorzaakt schade aan het product.

• Gebruik benzine van het juiste type. Raadpleeg Technische gegevens. Raadpleeg de motorhandleiding van de motorfabrikant voor meer informatie over de brandstof.
• Controleer het brandstofniveau voor elk gebruik en vul indien nodig bij.
• Vul de brandstoftank niet volledig. Houd een ruimte van minimaal 2,5 cm (1 inch) aan.

Het product starten

Voorbereidingen voordat u het product start

Lees en begrijp zorgvuldig de veiligheidsinstructies en de bedieningsinstructies voordat u het product gebruikt.

1. Controleer het motoroliepeil. Raadpleeg Het motoroliepeil controleren.
2. Vul de brandstoftank met brandstof. Raadpleeg Brandstof bijvullen
3. Schakel de vrijloopmodus uit. Raadpleeg Het product in de vrijloopmodus zetten.
4. Ga in de bedieningspositie op de stoel zitten.
5. Activeer de parkeerrem. Raadpleeg De parkeerrem activeren en deactiveren.
6. Zorg ervoor dat het maaidek is uitgeschakeld. Raadpleeg Het maaidek inschakelen en uitschakelen.

Een warme motor starten

1. Ga op de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Raadpleeg Het maaidek inschakelen en uitschakelen.
3. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transport- of maaistand zetten.
4. Zet de gashendel in de snelle stand.

5. Duw het rempedaal volledig in en houd het vast.
6. Steek de contactsleutel in het contactslot.

7. Draai de contactsleutel naar de "START"-stand en laat de contactsleutel los wanneer de motor start.

Bedien de starter niet langer dan 15 seconden per minuut.

8. Als de temperatuur laag is, laat u de motor warm worden voordat u gras gaat maaien.

Een koude motor starten

1. Ga op de stoel zitten.
2. Zorg ervoor dat het maaidek is uitgeschakeld. Raadpleeg Het maaidek inschakelen en uitschakelen.
3. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transport- of maaistand zetten.
4. Zet de gashendel in de middelste stand.
5. Trek de choke uit.

6. Duw het rempedaal volledig in en houd het vast.
7. Steek de contactsleutel in het contactslot.

8. Draai de contactsleutel naar de "START"-stand en laat de contactsleutel los wanneer de motor start.

Bedien de starter niet langer dan 15 seconden per minuut.

9. Wanneer de motor start, zet u de gashendel in de snelle stand om de motor op te warmen. Als de temperatuur laag is, is het noodzakelijk dat de motor enkele minuten warm wordt.


Als de omgevingstemperatuur lager is dan 40 °F (4 °C), moet u de motor 1 minuut stationair laten draaien voordat u het product bedient. Dit is om de transmissie op te warmen. Zorg ervoor dat het rempedaal volledig is losgelaten.

10. Duw de choke naar binnen.

Het maaidek in de transport- of maaistand zetten

Het maaidek moet tijdens transport in de transportstand staan.

• Om het product in de transportstand te zetten, trekt u de maaihoogtehendel in de richting van de stoel en zet u deze in de hoogste maaihoogtestand.
• Om het product in de maaistand te zetten, stelt u de juiste maaihoogte in. Raadpleeg De maaihoogte instellen.

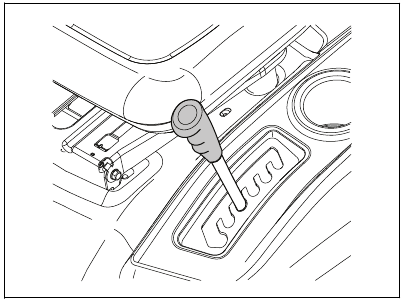

De maaihoogte instellen

• Trek de hefboom in de richting van de stoel en zet deze in 1 van de inkepingen voor de juiste maaihoogte.

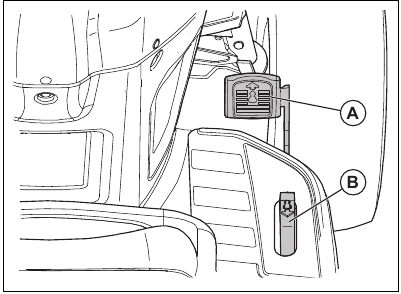

Vooruit en achteruit rijden

De richting en snelheid van de beweging worden geregeld door de pedalen voor vooruit en achteruit rijden.

1. Start de motor.
2. Deactiveer de parkeerrem. Raadpleeg De parkeerrem activeren en deactiveren.
3. Om te beginnen met rijden, duwt u langzaam het pedaal voor vooruit rijden (A) of het pedaal voor achteruit rijden (B) in.

   Opmerking: De pedalen voor vooruit en achteruit rijden gaan terug naar de neutrale stand wanneer ze niet worden ingeduwd.
4. Duw het pedaal voor vooruit rijden of het pedaal voor achteruit rijden verder in om de snelheid te verhogen.

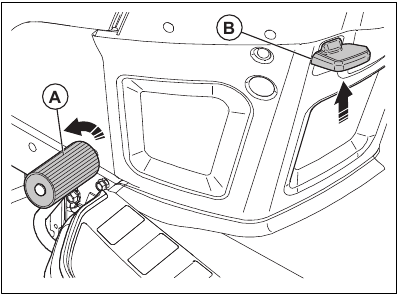

De parkeerrem activeren en deactiveren

1. Om de parkeerrem te activeren, duwt u het rempedaal (A) volledig naar de laagste stand.

2. Terwijl het rempedaal is ingeduwd, trekt u de parkeerremhendel (B) omhoog.
3. Laat het rempedaal los.
4. Laat de parkeerremhendel los.
   Opmerking: Zorg ervoor dat de parkeerrem het product veilig vasthoudt.
5. Om de parkeerrem los te maken, duwt u het rempedaal in.

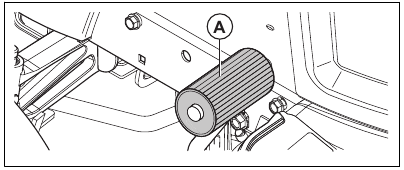

Het product stoppen

Stop altijd het product, activeer de parkeerrem en verwijder de contactsleutel voordat u weggaat van het product.

De uitlaatgassen van de warme motor kunnen brandwonden aan het gras veroorzaken. Om brandschade aan het gras te voorkomen, zet u de motor altijd uit wanneer u het product op grasvelden stopt.

1. Duw het rempedaal (A) volledig in totdat het product volledig stopt.

2. Schakel het maaidek uit. Raadpleeg Het maaidek inschakelen en uitschakelen.
3. Zet de gashendel in de langzame stand en laat de motor enkele minuten stationair draaien.
4. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transport- of maaistand zetten.
5. Draai de contactsleutel naar de "STOP"-stand en verwijder de contactsleutel uit het contactslot.


De gashendel gebruiken

De gashendel past het motortoerental en de snelheid van de messen in het maaidek aan.

• Zet de gashendel in de chokestand (A) wanneer u een koude motor start. Raadpleeg Een koude motor starten.

• Zet de gashendel in de snelle stand (B) om de motor op volle snelheid te laten draaien. Zet de gashendel altijd in de snelle stand wanneer u gras maait.

• Zet de gashendel in de langzame stand (C) om de motor stationair te laten draaien.

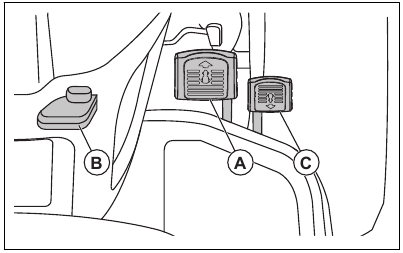

De cruisecontrol gebruiken

Gebruik de cruisecontrol alleen voor vooruit rijden op gladde, rechte oppervlakken. De cruisecontrol wordt automatisch uitgeschakeld als de omstandigheden voor cruisecontrol onbevredigend worden.

1. Duw het pedaal voor vooruit rijden (A) in. Houd het pedaal voor vooruit rijden in een stand die de juiste snelheid voor het terrein geeft.

2. Trek de cruisecontrolhendel (B) omhoog en houd deze vast terwijl u het pedaal voor vooruit rijden loslaat.
3. Laat de cruisecontrolhendel los om de cruisecontrol te activeren.
4. Duw het rempedaal (C) in of tik op het pedaal voor vooruit rijden om de cruisecontrol uit te schakelen.

De koplamp gebruiken

• Duw de aan/uit-schakelaar naar stand (A) om de koplamp aan te zetten.

• Duw de aan/uit-schakelaar naar stand (B) om de koplamp uit te zetten.

Het maaidek inschakelen en uitschakelen

Het product heeft een operator aanwezigheidsbediening (OPC). Wanneer u van de stoel weggaat met de motor aan en het maaidek ingeschakeld, stopt de motor.

Blijf volledig en in het midden van de stoel zitten om ervoor te zorgen dat de motor correct werkt en niet stopt op ruw terrein of heuvels.

1. Stel de juiste maaihoogte in. Raadpleeg De maaihoogte instellen.
2. Verplaats de bediening van de aankoppelingskoppeling.

   1. Trek de bediening van de aankoppelingskoppeling omhoog om het maaidek in te schakelen.
   2. Duw de bediening van de aankoppelingskoppeling omlaag om het maaidek uit te schakelen.

Het Reverse Operation System (ROS) gebruiken

Opmerking: Als u probeert achteruit te rijden met het product wanneer het maaidek is ingeschakeld, stopt de motor onmiddellijk. Schakel de ROS in om achteruit te rijden met het product wanneer het maaidek is ingeschakeld.

Kijk voordat en terwijl u het product achteruit bedient, naar beneden en achter het product voor de veiligheid van anderen.

1. Draai de contactsleutel tegen de klok in naar de "ON"-stand (A) van de ROS om de ROS in te schakelen.

2. Duw langzaam het pedaal voor achteruit rijden in om te beginnen met rijden.
3. Draai de contactsleutel met de klok mee naar de "ON"-stand (B) van de motor om de ROS uit te schakelen.


Een goed maa resultaat krijgen

• Voor de beste prestaties voert u regelmatig onderhoud uit aan het product, zoals aangegeven in het onderhoudsschema. Raadpleeg Onderhoudsschema
• Maai geen nat gazon. Nat gras kan een slecht maa resultaat opleveren.
• Gebruik geen bandenkettingen wanneer u het maaidek aan het product bevestigt.
• Zorg ervoor dat het maaidek waterpas staat. Raadpleeg De parallelliteit van het maaidek aanpassen
• Als het gras hoog is, begin dan met een hoge maaihoogte en verlaag deze geleidelijk.
• Beweeg het product langzaam vooruit als het gras hoog en dik is.
• Gebruik volgas wanneer u het gras maait.
• Maai het gras in een onregelmatig patroon.
• Gebruik de linkerkant van het maaidek wanneer u in de buurt van bomen, struiken of paden maait. Het mes maait ongeveer 15 mm vanaf de zijkant van het maaidek.
• Wanneer u grote oppervlakken maait, beweegt u het product tijdens 1 of 2 rondes rond het werkgebied naar rechts. Deze procedure houdt de grasafvoer uit de buurt van struiken, hekken en opritten. Na ongeveer 2 rondes rond het werkgebied maait u in de tegenovergestelde richting.

• Voor het beste maa resultaat maait u het gras regelmatig.

Het product in de vrijloopmodus zetten

Als het noodzakelijk is om het product zonder hulp van de motor te verplaatsen of te slepen, moet u het product in de vrijloopmodus zetten.

Zet het product niet in de vrijloopmodus op een helling.

• Duw de vrijloopbedieningshendel (A) in om het product in de vrijloopmodus te zetten.

• Trek de vrijloopbedieningshendel uit om het product met de motor te bedienen.


Onderhoud

Lees en begrijp het veiligheidshoofdstuk voordat u onderhoud aan het product uitvoert.

Onderhoudsschema

Onderhoudsschema		Voor elk gebruik	Met tussenpozen van 8 uur	Met tussenpozen van 25 uur	Met tussenpozen van 50 uur	Met tussenpozen van 100 uur	Elk seizoen	Voor opslag
Product	Voer een controle uit van de remfunctie.	X	X
	Voer een controle uit van de bandenspanning.	X	X
	Voer een controle uit van de operator presence control (OPC).	X
	Voer een controle uit van het reverse operation system (ROS).	X
	Voer een controle uit op losse bevestigingsmiddelen.	X				X		X
	Onderzoek de messen op slijtage en beschadigingen.			X2
	Smeer het product. Raadpleeg Smeerschema.			X				X
	Voer een controle uit van het batterijniveau.			X
	Reinig de accu en de polen.			X				X
	Verwijder stukken van de stuurplaat. Raadpleeg Het product reinigen			X				X
	Voer een controle uit van de transaxle-koelventilator.			X				X
	Zorg ervoor dat het maaidek waterpas staat.				X
	Voer een controle uit van de V-snaren.					X
Motor	Voer een controle uit van het motoroliepeil.	X	X
	Vervang de motorolie (modellen met oliefilter).				X1			X
	Vervang de motorolie (modellen zonder oliefilter).			X1				X
	Reinig het luchtfilter.			X3
	Reinig het luchtscherm.			X3
	Voer een inspectie uit van de geluiddemper en de vonkenvanger.				X
	Vervang het oliefilter (als dit is aangebracht).					X1	X
	Reinig de koelribben van de motor.					X3
	Vervang de bougie.					X	X
	Vervang de papieren patroon van het luchtfilter.					X3
	Vervang het brandstoffilter						X
	Voer een controle van de geluiddemper uit. Raadpleeg De geluiddemper controleren				X

¹ Vaker uitvoeren bij zware belasting, hoge omgevingstemperaturen of vuile omstandigheden.
² Onderzoek de messen vaker als u maait waar zand en aarde aanwezig zijn.
³ Vaker uitvoeren bij vuile omstandigheden.

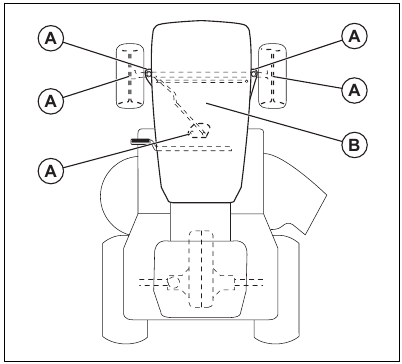

Smeerschema

Smeer de draaipunten die speciale nylon lagers hebben niet. Kleverige smeermiddelen kunnen vuil aantrekken. Het vuil verkort de levensduur van de speciale nylon lagers. Als het noodzakelijk is om de nylon lagers te smeren, gebruik dan slechts een kleine hoeveelheid droog smeermiddel.

1. Algemene smering. Smeer de spindelvetsmering, het voorwiellager, de tandwielen van het stuurgedeelte.
2. Motor smeren. Raadpleeg De motor smeren.

Tractor

Het product reinigen

Gebruik geen tuinslang of hogedrukreiniger om het oppervlak te reinigen, behalve voor de spoelpoort. Houd water uit de motor en transmissie. Water in de motor of transmissie kan de levensduur van het product verkorten. Gebruik perslucht of een bladblazer om gras, bladeren en afval te verwijderen.

• Verwijder al het ongewenste materiaal van de motor, de accu, de stoel en andere onderdelen van het product.
• Reinig de vervuiling van de stuurplaat. Vervuiling beperkt de beweging van de koppelings-/rempedaalas, waardoor de riem losraakt en de voorwaartse beweging afneemt.

  Vermijd alle knelpunten en bewegende delen.
• Houd de oppervlakken en wielen vrij van benzine, olie enzovoort.
• Gebruik autowas om schade aan de oppervlakken te voorkomen.

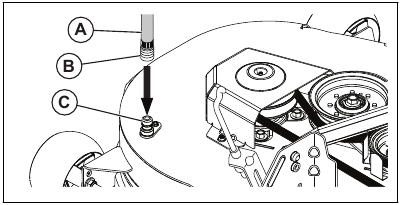

De spoelpoort van het maaidek gebruiken

Installeer bouten en borgmoeren in alle gaten in de maaier.

Vervang de kapotte of ontbrekende spoelpoort onmiddellijk voordat u de maaier gebruikt.

Een kapotte of ontbrekende spoelpoort veroorzaakt letsel aan u of anderen door weggegooide objecten als ze het mes aanraken.

Het product heeft een spoelpoort als onderdeel van het spoelsysteem van het maaidek. Gebruik deze na elke bewerking.

1. Verplaats het product naar een vlakke, vrije plek in de buurt van een tuinslang (A) die is aangesloten op een wateruitlaat.

   Zorg ervoor dat de uitwerpschacht ver verwijderd is van gebouwen, geparkeerde voertuigen en andere waardevolle spullen. Verwijder indien nodig de opvanggoot of mulchafdekking.
2. Zorg ervoor dat de bediening van de hulpstukkoppeling in de positie "DISENGAGED" (UITGESCHAKELD) staat. Zet de parkeerrem vast en zet de motor af.
3. Plaats de mondstukadapter (B) op het uiteinde van de tuinslang (A).
4. Installeer de mondstukadapter (B) op de spoelpoort (C) aan de linkerkant van het maaidek. Maak de vergrendelingskraag los en vergrendel de mondstukadapter (B) op de spoelpoort (C).

   Trek aan de slang (A) om er zeker van te zijn dat de verbinding veilig is.
5. Zet het water aan.
6. Ga op de bestuurdersstoel zitten. Start de motor en zet de gasklephendel in de "Fast" (Snel) stand.

   Zorg ervoor dat het gebied vrij is en dat er geen kinderen in de buurt zijn wanneer u het maaidek reinigt.
7. Zet de bediening van de hulpstukkoppeling in de stand "ENGAGED" (INGESCHAKELD). Blijf op de bestuurdersstoel zitten met het maaidek ingeschakeld totdat het maaidek schoon is.
8. Zet de bediening van de hulpstukkoppeling in de stand "DISENGAGED" (UITGESCHAKELD). Draai de contactsleutel naar de STOP-stand om de motor uit te zetten. Zet het water uit.
9. Maak de vergrendelingskraag los om de mondstukadapter (B) los te koppelen van de spoelpoort (C).
10. Verplaats het product naar een droge plek. Zet de bediening van de hulpstukkoppeling in de stand "ENGAGED" (INGESCHAKELD) om ongewenst water te verwijderen en het product te drogen voordat u het verplaatst.

De gaskabel afstellen

De gashendel is in de fabriek afgesteld en afstellen zou niet nodig moeten zijn. Raadpleeg de motorhandleiding als een afstelling nodig is.

De interlocks en de relais onderzoeken

Opmerking: Losse of beschadigde draden kunnen ervoor zorgen dat uw product onbevredigend werkt, stopt met werken of niet start.

• Onderzoek de draden.

De led-koplamp vervangen

1. Til de kap op.
2. Koppel de kabelboom los van de led-lamp.
3. Verwijder de bevestigingsschroeven om de led-lamp, reflector en lens te verwijderen.
4. Vervang de led-lamp, reflector of lens correct.
5. Installeer met de bevestigingsschroeven.
6. Sluit de kabelboom weer aan op de led-lamp.
7. Sluit de kap.

De banden controleren

Opmerking: Om de bandengaten af te dichten en lekke banden door langzame lekken te voorkomen, kunt u afdichtmiddel kopen bij uw plaatselijke onderdelenleverancier. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden.

• Zorg ervoor dat de luchtdruk in alle banden correct is (zie de zijkanten van de banden voor de juiste PSI).
• Houd de banden vrij van benzine, olie of chemicaliën voor insectenbestrijding die de rubber kunnen beschadigen.
• Houd de banden uit de buurt van stronken, stenen, kuilen, scherpe voorwerpen en andere gevaarlijke objecten die schade aan de banden kunnen veroorzaken.

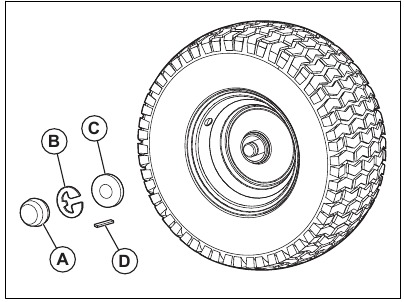

De banden repareren

1. Til de vooras op en ondersteun deze veilig.

   Til en ondersteun één as tegelijk.
2. Verwijder de stofkap (A), de E-clip (B), de sluitring (C) en de vierkante spie (D).

   Opmerking: Er zitten alleen vierkante spieën op de achterwielen.
3. Verwijder het wiel van de as.
4. Verwijder de band van het wiel.
5. Repareer de band.
   Opmerking: Gebruik bandenafdichtmiddel om gaten in de band af te dichten. Bandenafdichtmiddel voorkomt ook droogrot en corrosie van de banden
6. Installeer de band op het wiel.
7. Installeer het wiel, de sluitring, de vierkante spie en de E-clip op de as. Zorg ervoor dat de E-clip correct in de groef op de as is geïnstalleerd.
8. Installeer de stofkap.

De V-snaren controleren

De riemen zijn niet verstelbaar.

• Controleer de V-snaren na elke gebruiksperiode van 100 uur op slijtage.
• Vervang de V-snaren als ze beginnen te bewegen omdat ze te versleten zijn.

Onderhoud uitvoeren aan de koelventilator van de transaxle

Reinig de ventilator of de transmissie niet terwijl de motor draait of terwijl de transmissie heet is.

Gebruik geen hogedrukreiniger of stoomreiniger. Water kan in lagers en elektrische aansluitingen terechtkomen en corrosie veroorzaken, wat schade aan het product veroorzaakt.

Om de transmissie koel te houden, houdt u de transmissieventilator en de koelribben schoon.

• Voordat u met water reinigt, reinigt u met een borstel. Verwijder grasresten en vuil op en rond de transaxleventilator en de koelribben.
• Controleer de koelventilator om er zeker van te zijn dat de ventilatorbladen schoon en onbeschadigd zijn.

De transaxlepompvloeistof controleren

• Zorg ervoor dat de transaxlepompvloeistof niet lekt.
• Neem contact op met het dichtstbijzijnde erkende servicecentrum of de dichtstbijzijnde erkende afdeling als de transaxlepompvloeistof lekt.

De toespoor en camber van de voorwielen afstellen

De toespoor en camber van de voorwielen zijn in de fabriek correct afgesteld. De toespoor en camber van de voorwielen zijn niet verstelbaar.

• Neem contact op met een erkend servicecentrum als de in de fabriek ingestelde toespoor of camber van de voorwielen beschadigd is.

De zekering vervangen

Dit product heeft een zekering van het autotype. De zekeringhouder bevindt zich achter het dashboard.

1. Houd de zekeringhouder vast en trek de defecte zekering eruit.
2. Plaats een nieuwe zekering in de zekeringhouder.

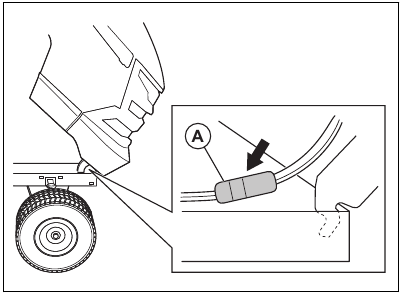

De motorkap en de grillconstructie verwijderen en installeren

1. Til de motorkap op.
2. Koppel de draadconnector (A) van de koplamp los.

3. Blijf voor de tractor staan. Houd de motorkap aan de zijkanten vast. Kantel de motorkap in de richting van de motor en til hem op om hem van het product te verwijderen.
4. Installeer in omgekeerde volgorde.

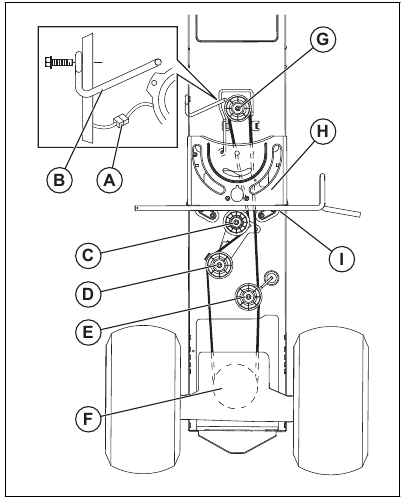

De aandrijfriem vervangen

Parkeer het product op een vlakke ondergrond. Zet de parkeerrem vast. Raadpleeg het rieminstallatieplaatje aan de onderkant van de linker voetsteun.

1. Verwijder de riem.
   1. Verwijder de maaier. Zie De maaier verwijderen.
      Opmerking: Wees voorzichtig met de aandrijfriem en de positie van de riemgeleiders en -houders.
   2. Koppel de kabelboom van de koppeling (A) los.
   3. Verwijder de anti-rotatielink (B) aan de rechterkant van het product.
   4. Verwijder de riem van de stationaire looprol (C) en de koppelingslooprol (D).
   5. Verwijder de riem van de centrale looprol (E).
   6. Trek de riem naar het achterste deel van het product. Verwijder de riem voorzichtig van de transmissie-ingangspulley en boven de koelventilatorbladen (F).
   7. Verwijder de riem van de motorpulley en rond de elektrische koppeling (G).
   8. Verplaats de riem naar het achterste deel van het product en van de stuurplaat (H). Verwijder van het product.
2. Installeer de nieuwe riem van het achterste deel van het product naar de voorkant, en boven de stuurplaat (H) en de koppelingsrempedaalas (I).
   1. Trek de riem naar de voorkant van het product en installeer de riem rond de elektrische koppeling en op de motorpulley (G).
   2. Trek de riem naar het achterste deel van het product.
   3. Installeer de riem voorzichtig onder rond de transmissiekoelventilator en op de ingangspulley (F). Zorg ervoor dat de riem zich in de riemhouder bevindt.
   4. Installeer de riem op de centrale looprol (E).
   5. Installeer de riem door de stationaire looprol (C) en de koppelingslooprol (D).
   6. Installeer de anti-rotatielink (B) aan de rechterkant van het product en draai volledig vast.
   7. Sluit de koppelingskabelboom (A) aan.
   8. Zorg ervoor dat de riem zich in alle pulleygroeven en in alle riemgeleiders en -houders bevindt.
   9. Installeer de maaier. Zie Het maaidek installeren

Accu

De accu en de polen reinigen

Corrosie en vuil op de accu en de polen kunnen ervoor zorgen dat de accu stroom verliest.

1. Verwijder de poolbeschermer.
2. Koppel de ZWARTE accukabel los.
3. Koppel de RODE accukabel los en verwijder de accu van het product.
4. Bespuit de accu met water en laat deze drogen.
5. Reinig de polen en de uiteinden van de accukabels met een draadborstel.
6. Smeer de polen in met vet of een gelijkwaardig middel.
7. Installeer de accu. Raadpleeg De accu vervangen

De accu vervangen

De accu is onder de stoel geïnstalleerd.

Risico op elektrische schokken en brandwonden. Gebruik geen metalen polsbanden of andere metalen accessoires. Metalen voorwerpen die de accupolen raken, kunnen brandwonden, elektrische schokken en kortsluiting van de accu veroorzaken.

1. Stop het product. Raadpleeg Het product stoppen.
2. Open de motorkap.
3. Verwijder de poolafdekkingen (A).
4. Verwijder de bout en de moer om de zwarte (negatieve) accukabel los te koppelen van de negatieve (-) pool.


   Risico op elektrische schokken en brandwonden. De zwarte (negatieve) accukabel moet worden losgekoppeld voordat u de rode (positieve) accukabel loskoppelt.
5. Verwijder de bout en de moer om de rode (positieve) accukabel los te koppelen van de positieve (+) pool.
6. Verwijder voorzichtig de accu van het product.
7. Plaats een nieuwe accu.
8. Sluit de rode (positieve) accukabel aan op de positieve (+) pool en draai de bout en de moer vast.

   Risico op elektrische schokken en brandwonden. De rode (positieve) accukabel moet op de positieve (+) pool worden aangesloten voordat de zwarte (negatieve) accukabel op de negatieve (-) pool wordt aangesloten om letsel en onbedoelde aarding te voorkomen.
9. Sluit de zwarte (negatieve) accukabel aan op de negatieve (-) pool en draai de bout en de moer vast.
10. Plaats de poolafdekkingen.
11. Sluit de motorkap.

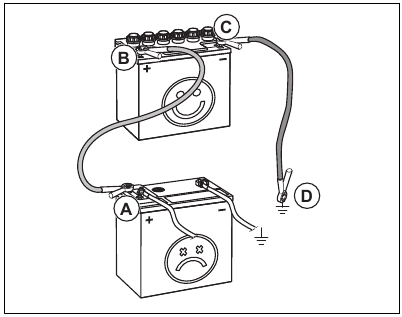

Startkabels aansluiten

Explosiegevaar vanwege explosief gas dat uit de accu komt. Sluit de negatieve pool van de geladen accu niet aan op of in de buurt van de negatieve pool van de zwakke accu.

Gebruik de accu van uw product niet om andere voertuigen te starten.

1. Sluit het ene uiteinde van de rode accukabel aan op de POSITIEVE (+) accupool (A) van de zwakke accu.

2. Sluit het andere uiteinde van de rode accukabel aan op de POSITIEVE (+) accupool (B) van de geladen accu.

   Zorg ervoor dat de uiteinden van de rode accukabel het chassis niet raken. Dit veroorzaakt kortsluiting.
3. Sluit het ene uiteinde van de zwarte accukabel aan op de NEGATIEVE (-) accupool (C) van de geladen accu.
4. Sluit het andere uiteinde van de zwarte accukabel aan op een CHASSIS AARDE (D), uit de buurt van de brandstoftank en de accu.

Startkabels verwijderen

Opmerking: Verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig geladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

Maaidek

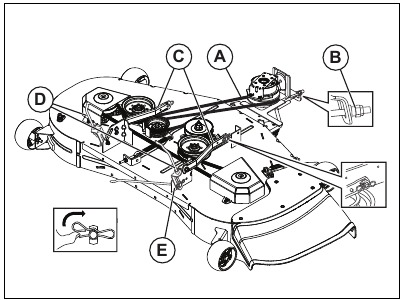

Het apparaat verwijderen

1. Zet de schakelaar van de aankoppelingskoppeling in de uitgeschakelde stand.
2. Zet de hefboom van de aankoppeling in de laagste stand.
3. Verwijder de aandrijfriem van de maaier van de elektrische koppelingspoelie (A). Zie Om de aandrijfriem van de unit te verwijderen.
4. Verwijder de borgveer en sluitring om de voorste schakel (B) van de maaier los te koppelen.
5. Ga naar één kant van de maaier.
6. Koppel de ophangarm van de maaier (C) los van het chassis.
7. Koppel de achterste hefschakel (D) los van de achterste maaierbeugel (E).
8. Ga naar de andere kant van de maaier en koppel de ophangarm en de achterste hefschakel los.

   Nadat de achterste hefschakels zijn losgekoppeld, is de hefboom van de aankoppeling geveerd. Houd de hefboom stevig vast wanneer u de stand van de hefboom wijzigt.
9. Verwijder de maaier van het product.

Het unitdek installeren

1. Parkeer het product op een vlakke ondergrond en zet de parkeerrem vast. Zie De parkeerrem activeren en deactiveren.
2. Zet de hefboom voor het maaidek in de laagste stand. Zorg ervoor dat de ophangarmen voor het maaidek naar voren wijzen.
3. Verplaats het maaidek onder het product totdat het zich in het midden bevindt.

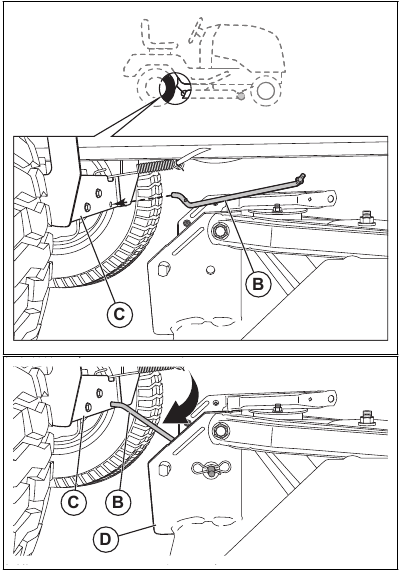

4. Installeer de anti-zwaaistang (B), indien van toepassing.

   1. Steek vanaf de rechterkant het 90°-uiteinde van de anti-zwaaistang (B) in het gat van de transaxle-beugel (C). Opmerking: De transaxle-beugel (C) kan afwijken van de afbeelding, maar het gat voor de anti-zwaaistang bevindt zich op dezelfde positie.
   2. Draai het geïntegreerde sluitringuiteinde van de anti-zwaaistang (B) naar de achterste maaidekbeugel aan de rechterkant van het maaidek.
   3. Verplaats het maaidek om het geïntegreerde sluitringuiteinde in het gat van de achterste maaidekbeugel (D) te plaatsen.
   4. Installeer de kleine sluitring en kleine borgveer zoals afgebeeld.
5. Bevestig de zijdelingse ophangarmen voor het maaidek (E) aan het chassis.

   1. Plaats het gat in de ophangarm boven de pin (F) op het buitenoppervlak van het chassis.
   2. Installeer de borgveer.
   3. Voer stap A en B uit aan de tegenoverliggende zijde van het product.

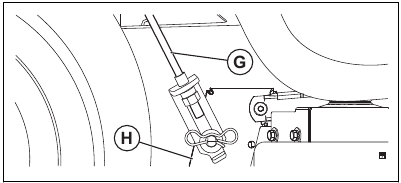

6. Bevestig de achterste hefschakels (G).

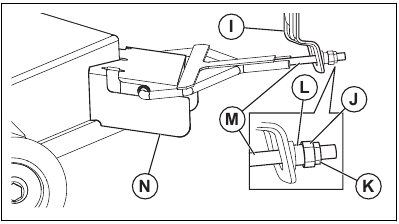

   1. Steek het stanguiteinde met schroefdraad voor de schakelconstructie door het voorste gat in de ophangbeugel (I).
   2. Installeer de bus (L) en installeer de moer (J) en borgmoer (K) losjes.
   3. Steek de platte uiteinden van de voorste schakel (M) in de sleuven in de voorste maaidekbeugel (N).
7. Bevestig de voorste schakel (M). Doe dit aan de linkerkant van het product.

   1. Steek het stanguiteinde met schroefdraad voor de schakelconstructie door het voorste gat in de ophangbeugel (I).
   2. Installeer de bus (L) en installeer de moer (J) en borgmoer (K) losjes.
   3. Steek de platte uiteinden van de voorste schakel (M) in de sleuven in de voorste maaidekbeugel (N).
8. Onderzoek de voorste hoogte in vergelijking met de achterste hoogte. Als aanpassing noodzakelijk is, raadpleeg dan Om de evenwijdigheid van het maaidek aan te passen.

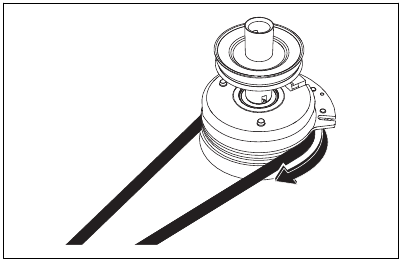

9. Installeer de aandrijfriem voor het maaidek op de elektrische koppelingspoelie.

10. Zet de hefboom voor het maaidek in de hoogste stand.

    Controleer of de aandrijfriem correct is geleid in alle groeven van de maaidekpoelies.
11. Indien nodig, stel de geleidewielen af voordat u het maaidek bedient. Raadpleeg Om de anti-scalpeerrollen af te stellen

De evenwijdigheid van het maaidek afstellen

Om een visuele zijdelingse afstelling van het maaidek uit te voeren
Als de maaihoogte niet hetzelfde is aan de rechter- en linkerkant van het product, kan de maaihoogte worden aangepast. Pas de maaihoogte aan de kant van het maaidek aan die de lagere maaihoogte heeft.

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Ga naar de kant van het maaidek die de lagere maaihoogte heeft.
   Opmerking: Sommige modellen hebben alleen een linkerzijde-afstelling.
4. Stel de maaihoogte af met een 3/4"-sleutel
   .
   Opmerking: Elke volledige draai van de moer voor de hefhoogteverstelling verandert de hoogte van het maaidek met 3/16" (4,7 mm).
   1. Draai de moer voor de hefhoogteverstelling (A) naar links om het maaidek te verlagen.
   2. Draai de moer voor de hefhoogteverstelling (A) naar rechts om het maaidek te verhogen.
5. Maai wat gras en onderzoek de resultaten. Stel af indien nodig.

Om een nauwkeurige zijdelingse afstelling van het maaidek uit te voeren

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Raadpleeg Om het maaidek in de transportstand of maaimodus te zetten.
4. Draai de buitenste mespunten om ze uit te lijnen met de zijkant van het maaidek.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.
5. Meet de afstand (B) van de onderste rand van het mes tot de grond aan de linker- en rechterkant.

   Opmerking: De afstand moet aan beide kanten hetzelfde zijn.
6. Stel de maaihoogte af met een 3/4"-sleutel.
   Opmerking: Elke volledige draai van de moer voor de hefhoogteverstelling verandert de maaihoogte met 3/16" (4,7 mm).
   1. Draai de moer voor de hefhoogteverstelling (A) naar links om het maaidek te verlagen.

   2. Draai de moer voor de hefhoogteverstelling (A) naar rechts om het maaidek te verhogen.
7. Meet de afstand opnieuw. Stel af totdat de 2 zijden gelijk zijn.
8. Maai wat gras en onderzoek de resultaten. Stel af indien nodig.

Om de voor- naar achterafstelling van het maaidek uit te voeren
Het maaidek moet zijdelings waterpas staan voordat u de voor- naar achterafstelling uitvoert. Raadpleeg Om een visuele zijdelingse afstelling van het maaidek uit te voeren.

1. Zorg ervoor dat de banden volledig zijn opgepompt.
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in de transportstand. Raadpleeg Om het maaidek in de transportstand of maaimodus te zetten.
4. Draai de messen totdat ze recht naar voren wijzen.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.
5. Meet de afstand tot de grond aan de achterkant (A) en voorkant (B) van het mes.
   Opmerking: Voor de beste maairesultaten moeten de messen zo worden afgesteld dat de voorkant 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant wanneer het maaidek zich in de hoogste stand bevindt.
6. Ga naar de voorkant van het product om een aanpassing te maken.
7. Gebruik een 11/16"-sleutel om de borgmoer (C) los te draaien om de moer voor de hefhoogteverstelling (D) vrij te maken.

8. Stel de hoogte van het maaidek af met een 3/4"-sleutel.
   Opmerking: Elke volledige draai van de moer voor de hefhoogteverstelling verandert de hoogte van het maaidek met 1/8" (3,1 mm).
   1. Draai de moer voor de hefhoogteverstelling tegen de klok in om het maaidek te verlagen.
   2. Draai de moer voor de hefhoogteverstelling met de klok mee om het maaidek te verhogen.
9. Meet de voor- en achterafstand opnieuw.
10. Stel af totdat de voorkant van het mes 1/8–1/2 inch (3,1–12,7 mm) lager is dan de achterkant.
11. Houd de moer voor de hefhoogteverstelling met de sleutel op zijn plaats en draai de borgmoer vast.

De messen vervangen

Voor de beste resultaten houdt u de messen van de maaier scherp. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant. Het is gevaarlijk om een mes te gebruiken dat niet is goedgekeurd door de fabrikant van het product. Dit kan schade aan het product veroorzaken en uw garantie ongeldig maken.

1. Zet het maaidek in de transportstand. Raadpleeg Om het maaidek in de transportstand of maaimodus te zetten

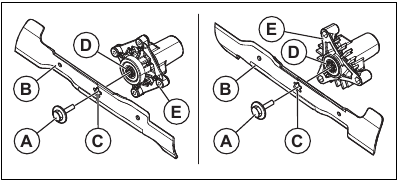

2. Verwijder de bout (A) door deze tegen de klok in te draaien en verwijder het mes (B).


   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.
3. Installeer het nieuwe of geslepen mes en de bout.

   Het middelste gat (C) in het mes moet overeenkomen met de ster (D) op de dorelsamenstelling (E).
4. Draai de bout vast tot 45–55 ft-lbs (62-75 Nm).

De aandrijfriem van de unit verwijderen

1. Parkeer het product op een vlakke ondergrond en zet de parkeerrem vast.
2. Zet de hefboom van de aankoppeling in de laagste stand.

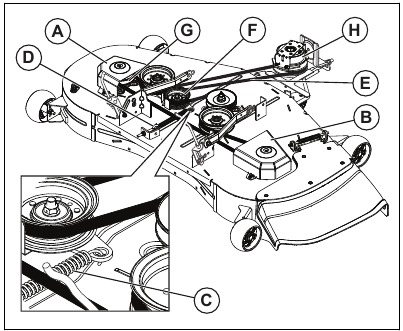

3. Verwijder de dorelafdekkingen (A en B).
4. Verwijder het vuil of grasresten rond de dorels en van de bovenkant van het dek.
5. Verwijder de veer (C) van de oogbout (D).
6. Verwijder de riem (E) van alle poelies (F en G).
7. Verwijder de riem (E) rond de elektrische koppeling (H) op de motoras.

De aandrijfriem van de unit installeren

Opmerking: Om de dekriem eenvoudig te installeren, zie de geleidingssticker op het maaidek.

1. Installeer de riem rond alle poelies (A). Zorg ervoor dat de riem niet gedraaid is.

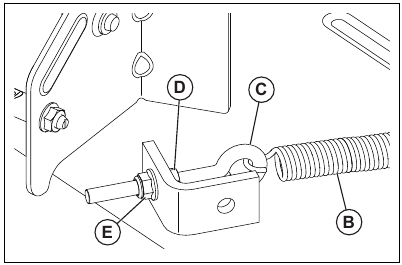

2. Sluit de veer (B) aan op de oogbout (C).

3. Stel de riemspanning af totdat de veer is uitgerekt tot een lengte van 5,75 inch (14,6 cm).
   1. Draai de binnenste afstelmoer (D) los.
   2. Draai de buitenste afstelmoer (E) met de klok mee om de spanning te verhogen en tegen de klok in om de spanning te verlagen.
   3. Draai de binnenste afstelmoer (D) volledig vast.
4. Plaats de dorelafdekkingen op de twee dorelbehuizingen en draai ze vast met bevestigingsmiddelen.

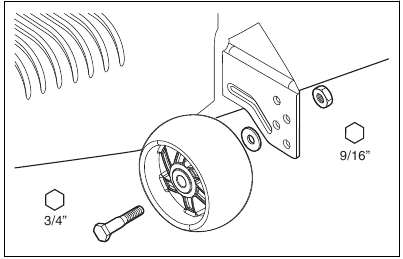

De anti-scalpeerrollen afstellen

De anti-scalpeerrollen houden het maaidek in de juiste positie op de grond en voorkomen dat de grasmat in de meeste terreinomstandigheden wordt gescalpeerd. De anti-scalpeerrollen zijn correct afgesteld wanneer ze zich iets boven de grond bevinden wanneer het maaidek zich op de benodigde maaihoogte bevindt.

1. Parkeer het product op een vlakke ondergrond en stop de motor.
2. Stel het product in op de benodigde maaihoogte. Raadpleeg Om de maaihoogte in te stellen.
3. Verwijder de moer, de bout, de sluitring en de anti-scalpeerrol.

4. Installeer de anti-scalpeerrol, de bout, de sluitring en de moer in de juiste positie.
5. Stel alle anti-scalpeerrollen af en installeer ze op dezelfde manier.

Motor

Om de motor te smeren

Gebruik alleen hoogwaardige reinigende olie met API-serviceclassificatie SJ-SN. De SAE-viscositeitsklasse van de olie verwijst naar de correcte temperatuur voor gebruik.

Opmerking: Multigrade oliën (5W30, 10W30, enzovoort) helpen de motor gemakkelijk te starten bij koud weer, maar veroorzaken een verhoogd olieverbruik bij gebruik bij temperaturen boven 0°C. Controleer regelmatig uw motoroliepeil om mogelijke motorschade veroorzaakt door een laag oliepeil te voorkomen.

• Vervang de olie na intervallen van 50 bedrijfsuren. Als het product gedurende een jaar niet 50 uur wordt gebruikt, vervang de olie dan minimaal 1 keer per jaar.
• Controleer het oliepeil van het carter voordat u de motor start en na elke acht (8) bedrijfsuren.
• Draai de olievuldop/peilstok vast elke keer dat u het oliepeil controleert.

Het motoroliepeil controleren

De motor in het product is gevuld met motorolie voor omgevingstemperaturen van meer dan 0°C. Gebruik voor gebruik bij omgevingstemperaturen van minder dan 0°C de juiste motorolie om het starten van het product te vergemakkelijken. Zie Om de motor te smeren.

1. Parkeer het product op een vlakke ondergrond.
2. Verwijder de olievuldop en peilstok en maak deze schoon met een doek.
3. Steek de peilstok in de olievulpijp. Draai de olievuldop niet op de olievulpijp.
4. Verwijder de peilstok. Gebruik de meter op de peilstok om het motoroliepeil te controleren. Vul indien nodig motorolie bij tot aan de markering "VOL" op de peilstok. Vul niet te veel motorolie bij.

5. Steek de peilstok in de olievulpijp. Zorg ervoor dat de olievuldop volledig is vastgedraaid.

Opmerking: Zie de motorolie vervangen om de motorolie te vervangen.

Opmerking: Zie De motorolie vervangen om de motorolie te vervangen.

De motorolie vervangen

Opmerking: Alle olie moet voldoen aan API-serviceclassificatie SJ-SN.

Opmerking: Olie loopt gemakkelijker weg als de motor warm is.

Zorg ervoor dat het product op een vlakke ondergrond staat voordat u de motorolie ververst. Stel het mogelijke temperatuurbereik in voor de olieverversing.

Vang de olie op in een geschikte container.

1. Til de motorkap op.

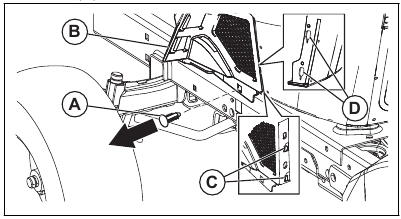

2. Verwijder de bevestiger (A) van de onderste afdekking van het dashboard (B).

3. Verplaats de onderste afdekking van het dashboard (B) om de afdekkingstabs (C) los te maken van de taps toelopende sleuven (D) in de onderste afdekking van het dashboard (B) en verwijder deze vervolgens.
4. Verwijder de olievuldop en peilstok.

   Wees voorzichtig dat er geen vuil in de motor komt wanneer u de olie ververst.

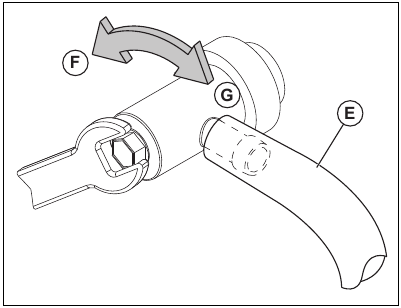

5. Installeer de aftapbuis (E) op de olieaftapkraan.

6. Draai de kraan tegen de klok in met een 10 mm steeksleutel om de olieaftapkraan (F) te openen.
7. Draai de aftapkraan met de klok mee om hem te sluiten (G) wanneer de olie is afgetapt.
   Opmerking: Gebruik een 10 mm steeksleutel om een kleine hoeveelheid koppel aan te brengen om de aftapkraan gesloten te houden. Draai niet te vast aan.
8. Verwijder de aftapbuis (E) en bewaar deze.
9. Vul de motor met nieuwe olie via de olievulpeilstokbuis.
   Opmerking: Doe de olie langzaam in de motor. Vul de motor niet met te veel olie. Zie Technische gegevens voor de geschatte inhoud.
10. Gebruik de meter op de olievulpeilstok om het oliepeil te controleren.
    1. Steek de peilstok in de buis en laat de olievuldop de bovenkant van de buis raken.
    2. Draai de dop niet op de buis vast wanneer u het oliepeil controleert.
    3. Zorg ervoor dat de olie op de "VOL"-lijn op de peilstok staat.
    4. Draai de dop stevig op de buis vast wanneer u de controle hebt voltooid.

Het motoroliefilter vervangen

Gebruik beschermende handschoenen. Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Tap de motorolie uit de olietank af. Zie De motorolie vervangen.
2. Draai het motoroliefilter tegen de klok in om het te verwijderen.
3. Smeer de rubberen afdichting op het nieuwe oliefilter licht in met nieuwe motorolie.
4. Om het nieuwe oliefilter te installeren, draait u het met de klok mee totdat de rubberen afdichting correct past, en draait u het vervolgens nog een halve slag vast.
5. Vul de olietank met nieuwe motorolie. Zie De motorolie vervangen.
6. Start de motor en laat hem 3 minuten stationair draaien.
7. Stop de motor en zorg ervoor dat er geen olielekkage is van het oliefilter.
   Opmerking: Als er olielekkage is, draai het oliefilter dan opnieuw vast.
8. Vul de olietank met meer motorolie om de motorolie te vervangen die het nieuwe oliefilter heeft opgenomen.

Het luchtfilter reinigen

De motor zal niet naar behoren werken met een vuil luchtfilter. Reinig het luchtfilter vaker in stoffige omstandigheden.

Het luchtscherm reinigen

Opmerking: Een geblokkeerd grasscherm, vuile of volle koelribben, en/of verwijderde ventilatorbehuizing, enzovoort, kan de motor te heet maken en motorschade veroorzaken.

• Reinig het luchtscherm met een draadborstel of perslucht om vuil te verwijderen.

Onderhoud uitvoeren aan het motorkoelsysteem

Opmerking: Een geblokkeerd grasscherm, vuile of volle koelribben, en/of verwijderde ventilatorbehuizing, enzovoort, kan de motor te heet maken en motorschade veroorzaken.

• Zorg ervoor dat het grasscherm, de koelribben en andere externe oppervlakken van de motor te allen tijde schoon zijn.
• Verwijder na elk interval van 100 bedrijfsuren (vaker in extreem stoffige en vuile omstandigheden) de ventilatorbehuizing en andere onderdelen van het motorkoelsysteem. Reinig de koelribben en externe oppervlakken indien nodig. Zorg ervoor dat de onderdelen van het motorkoelsysteem correct zijn geïnstalleerd.

Onderhoud uitvoeren aan de uitlaatdemper

Corrosie op de uitlaatdemper en vonkenvanger kan brand en/of schade veroorzaken.

• Onderzoek de uitlaatdemper en vonkenvanger (als het product er een heeft) en vervang deze indien nodig.

De bougies vervangen

Het bougietype en de speling (gap setting) worden weergegeven in Technische gegevens.

• Vervang de bougies aan het begin van elk maaiseizoen of na elk interval van 100 bedrijfsuren.

Het inline-brandstoffilter vervangen

Opmerking: Vervang het inline-brandstoffilter minimaal elk jaar.

Vervang het inline-filter als het verstopt raakt en de brandstoftoevoer naar de carburateur stopt.

1. Laat de motor afkoelen.
2. Verwijder het inline-brandstoffilter (B) en sluit de brandstofleidingsecties af met pluggen.

3. Plaats het nieuwe inline-brandstoffilter in de brandstofleiding met de pijl naar de carburateur gericht.
4. Zorg ervoor dat er geen brandstofleidinglekken zijn en dat de klemmen (A) in de juiste positie staan.
5. Als u morst, reinig het product dan onmiddellijk.

De lucht uit de transmissie verwijderen

Schakel de vrijloophendel niet in of uit wanneer de motor in werking is.

Om hoge prestaties te behouden, verwijdert u de lucht in de transmissie voordat u het product voor het eerst gebruikt.

Als u de transmissie vervangt, verwijdert u de lucht in de nieuwe transmissie voordat u het product gebruikt.

1. Parkeer het product op een vlakke ondergrond die vrij en open is.
2. Stop de motor en zet de parkeerrem aan.
3. Zet de vrijloopbediening in de uitgeschakelde stand. Zie Het product in de vrijloopstand zetten.
4. Start de motor. Wanneer de motor is gestart, zet u de gashendel in de langzame stand en zet u de parkeerrem uit.
5. Voer de volgende stappen 3 keer uit.
   Opmerking: Tijdens deze procedure kan er beweging van de aandrijfwielen zijn.
   1. Duw het voorwaartse aandrijfpendaal naar de volledig voorwaartse positie en houd het 5 seconden ingedrukt voordat u het loslaat.
   2. Duw het achterwaartse aandrijfpendaal naar de volledig achterwaartse positie en houd het 5 seconden ingedrukt voordat u het loslaat.
6. Stop de motor en zet de parkeerrem aan.
7. Zet de vrijloopbediening in de ingeschakelde stand. Zie Het product in de vrijloopstand zetten.
8. Ga op de stoel zitten en start de motor. Wanneer de motor is gestart, zet u de gashendel op de halve snelheid.
9. Zet de parkeerrem uit.
10. Bedien het product ongeveer 1,5 m naar voren en vervolgens 1,5 m naar achteren. Voer deze procedure 3 keer uit.

Probleemoplossing

Probleem	Oorzaak	Actie
De motor start niet.	Er zit geen brandstof in de brandstoftank.	Vul de brandstoftank.
	De gashendel staat niet in de juiste stand.	Raadpleeg de startinstructies.
	De bougie is defect.	Vervang de bougie.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De draden zitten los of zijn beschadigd.	Controleer alle draden.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	De motor is overspoeld.	Wacht 2 à 3 minuten voordat u opnieuw probeert de motor te starten.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
De startmotor draait de motor niet rond.	De accu is te zwak.	Laad de accu op.
	De inschakelkoppeling staat ingeschakeld.	Schakel de inschakelkoppeling uit.
	Het koppelings-/rempedaal is niet volledig ingedrukt.	Druk het koppelings-/rempedaal volledig in wanneer u de motor start.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuaansluitingen.
	De hoofdzekering is defect.	Vervang de hoofdzekering.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De veiligheidsconnector voor het koppelings-/rempedaal is defect.	Neem contact op met een erkende serviceagent.
	De startmotor of de solenoïde is defect.	Neem contact op met een erkende serviceagent.
	De operator aanwezigheidscontrole (OPC) is defect.	Controleer de draden, schakelaars en aansluitingen. Als het probleem niet is verholpen, neem dan contact op met een erkende serviceagent. Gebruik het product niet met een defecte operator aanwezigheidscontrole.
De motor loopt niet soepel.	De bougie is defect.	Vervang de bougie.
	De carburateur is niet correct afgesteld.	Neem contact op met een erkende serviceagent.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	De terugslagklep op de brandstoftankdop is defect.	Vervang de brandstoftankdop.
	De brandstoftank is bijna leeg.	Vul de brandstoftank met brandstof.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De choke staat aan en de motor is warm.	Schakel de choke uit.
	Het brandstofmengsel of het brandstoftype is incorrect.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met het juiste brandstofmengsel of brandstoftype.
	Het brandstoffilter is verstopt.	Vervang het brandstoffilter.
	De bougie is defect.	Vervang de bougie.
	Er zit vuil in de carburateur of brandstofleiding.	Reinig de carburateur en brandstofleidingen.
De motor wordt te heet.	De motor is overbelast.	Verminder de belasting.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De koelventilator is defect.	Neem contact op met een erkende serviceagent.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul motorolie bij indien nodig.
	Het contactslot is defect.	Neem contact op met een erkende serviceagent.
	De bougie is defect.	Vervang de bougie.
Er is vermogensverlies.	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid wanneer u gras maait.	Gebruik een lagere snelheid.
	De gashendel staat in de chokestand.	Zet de gashendel in de snelle stand.
	Er zit een ophoping van gras, bladeren of ongewenst materiaal onder het maaidek.	Reinig het maaidek.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilter.
	Het motoroliepeil is te laag.	Controleer het motoroliepeil. Vul motorolie bij indien nodig.
	De motorolie is vuil.	Vervang de motorolie.
	De bougie is defect.	Vervang de bougie.
	Het brandstoffilter is vuil.	Vervang het brandstoffilter.
	De brandstof in de brandstoftank is slecht.	Vervang de brandstof in de brandstoftank.
	Er zit water in de brandstof.	Verwijder alle brandstof uit de brandstoftank en de carburateur. Vul de brandstoftank met nieuwe brandstof en vervang het brandstoffilter.
	De bougiekabel zit los.	Sluit de bougiekabel aan en draai hem vast.
	De luchtinlaat of de koelribben op de motor zijn geblokkeerd.	Reinig de luchtinlaat en de koelribben op de motor.
	De geluiddemper is verstopt of beschadigd.	Reinig of vervang de geluiddemper.
	Er is losse of beschadigde bedrading.	Controleer alle bedrading.
	De motorventielen zijn niet correct afgesteld.	Neem contact op met een erkende serviceagent.
Er is trilling in het product.	De messen zitten los.	Draai de bouten op de messen vast.
	Een of meer van de messen zijn beschadigd of niet in evenwicht.	Balanceer de messen of vervang de messen.
	De motor zit los.	Draai de motorbouten vast.
De accu laadt niet op.	De hoofdzekering is defect.	Vervang de hoofdzekering.
	De accu is defect.	Vervang de accu.
	De oplaadkabel is losgekoppeld.	Sluit de oplaadkabel aan.
	De verbinding bij de kabelconnectoren op de accupolen is slecht.	Controleer de accuaansluitingen.
De motor werkt wanneer de bestuurder van de stoel opstaat terwijl het maaidek is ingeschakeld.	De operator aanwezigheidscontrole (OPC) is defect.	Controleer de draden, schakelaars en aansluitingen. Als het probleem niet is verholpen, neem dan contact op met een erkende serviceagent. Gebruik het product niet met een defecte operator aanwezigheidscontrole.
De messen kunnen niet draaien.	Er is een blokkering in het koppelingsmechanisme.	Verwijder de blokkering.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	Een spanrol zit vast.	Vervang de spanrol.
	Een mesas zit vast.	Vervang de mesas.
Defecte grasafvoer.	Het motortoerental is te laag.	Zet de gashendel in de snelle stand.
	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het maaidek is niet parallel.	Pas het parallelisme van het maaidek aan. Zie Het parallelisme van het maaidek aanpassen
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas de bandenspanning aan indien nodig.
	De messen zijn versleten, beschadigd of zitten los.	Vervang de messen of draai de bouten op de messen vast.
	Ophoping van gras of vuil onder het maaidek.	Reinig het maaidek.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
	De messen zijn verkeerd geïnstalleerd.	Installeer de messen met de scherpe rand naar beneden.
	Er worden onjuiste messen gebruikt.	Vervang de messen door de juiste messen in de onderdelenhandleiding.
	Verstopte luchtgaten van het maaidek door ophoping van gras, vuil rondom de spillen.	Maak de ruimte rond de spillen schoon om de luchtgaten te openen.
De koplamp werkt niet.	De koplamp staat in de uit-stand.	Zet de koplamp in de aan-stand.
	De gloeilamp is defect.	Vervang de gloeilamp.
	De aan/uit-schakelaar voor de koplamp is defect.	Vervang de aan/uit-schakelaar voor de koplamp.
	De kabel naar de koplamp is niet aangesloten.	Controleer de draden en aansluitingen.
	Er is kortsluiting in de koplampkabel.	Neem contact op met een erkende serviceagent.
Het product beweegt langzaam, met onregelmatige snelheid of helemaal niet.	Het product bevindt zich in de vrijloopstand.	Trek de vrijloopbedieningshendel uit. Zie Het product in de vrijloopstand zetten
	De parkeerrem is ingeschakeld.	Schakel de parkeerrem uit.
	De aandrijfriem zit los of is beschadigd.	Vervang de aandrijfriem.
	Er zit lucht in de transmissie.	Verwijder de lucht uit de transmissie. Zie De lucht uit de transmissie verwijderen
	Er bevinden zich ongewenste materialen op de stuurplaat (als de stuurplaat is geïnstalleerd).	Reinig het product.
	De vierkante spie op de as ontbreekt.	Installeer de vierkante spie. Zie De banden repareren
Het maairesultaat is onbevredigend.	De messen zijn bot of beschadigd.	Slijp de messen of vervang de messen.
	Het maaidek is niet parallel.	Pas het parallelisme van het maaidek aan. Zie Het parallelisme van het maaidek aanpassen.
	Het gras is nat.	Laat het gras droog worden voordat u het maait.
	Het gras is lang.	Begin met een hoge maaihoogte en verlaag deze geleidelijk.
	De bandenspanning is onjuist.	Controleer de bandenspanning. Pas de bandenspanning aan indien nodig.
	Het product wordt gebruikt met een te hoge voorwaartse of achterwaartse snelheid.	Gebruik een lagere snelheid.
	De aandrijfriem voor het maaidek is versleten of beschadigd.	Vervang de aandrijfriem voor het maaidek.
De motor knalt wanneer de motor stopt.	De gashendel is niet in de lage stand gezet.	Zie Het product stoppen.
De motor stopt wanneer u probeert achteruit te rijden.	Het achteruitrijdsysteem (ROS) is niet ingeschakeld.	Schakel het achteruitrijdsysteem (ROS) in. Zie Het achteruitrijdsysteem (ROS) gebruiken.

Transport

Opmerking: Sluit en bevestig de kap aan het product tijdens het transport om schade te voorkomen. Verbind de kap met het product met het juiste gereedschap (touw, koord, enzovoort).

Wanneer u het product verplaatst, zet u de vrijloopbediening in de vrijloopstand om de transmissie te ontkoppelen. De vrijloopbediening bevindt zich op de achterste trekhaak van het product.

1. Til de bevestiging naar de hoogste stand met de bevestigingsliftbediening.
2. Trek de vrijloopbediening uit en in de sleuf en laat los om hem in de ontkoppelde stand te houden.
3. Verplaats het product niet met meer dan 3,2 km/u.
4. Om de transmissie opnieuw in te schakelen, draait u de bovenstaande procedure om.

Sleepveiligheid

• Gebruik alleen sleepmateriaal dat is goedgekeurd door Husqvarna.
• Gebruik de trekhaak om het materieel te bevestigen.
• Sleep geen materieel dat zwaarder is dan het maximaal toegestane gewicht.
• Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u materieel sleept.
• Sleep geen materieel op hellingen of ruw terrein.
• Gebruik het product op lage snelheid wanneer u materieel sleept.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen, en vóór meer dan 30 dagen opslag. Als u brandstof gedurende 30 dagen of langer in de brandstoftank bewaart, kunnen kleverige deeltjes een verstopping in de carburateur veroorzaken. Dit heeft een negatief effect op de motorfunctie.

Voeg een stabilisator toe om kleverige deeltjes tijdens opslag te voorkomen. Als alkylbenzine wordt gebruikt, is een stabilisator niet nodig. Als u standaardbenzine gebruikt, stap dan niet over op alkylbenzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant zijn opgegeven. Laat de motor minimaal 10 minuten draaien nadat u de stabilisator hebt toegevoegd, totdat deze in de carburateur stroomt.

Bewaar het product niet met brandstof in de tank in een binnenruimte of op locaties met een slechte luchtstroom. Brandgevaar als brandstofdampen in de buurt komen van open vuur, vonken of waakvlammen in bijvoorbeeld boilers, warmwatertanks en wasdrogers.

Verwijder gras, bladeren en andere brandbare materialen van het product om het risico op brand te verkleinen. Laat het product afkoelen voordat u het opbergt.

• Reinig het product, zie Het product reinigen. Repareer lakschade om corrosie te voorkomen.
• Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
• Verwijder de accu. Reinig hem, laad hem op en bewaar hem koel tijdens opslag.
• Vervang de motorolie en gooi de afgewerkte olie weg.
• Maak de brandstoftank leeg. Start de motor en laat hem draaien totdat er geen brandstof meer in de carburateur zit.
  Opmerking: Maak de brandstoftank en carburateur niet leeg als er een stabilisator is toegevoegd.
• Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
• Smeer alle smeernippels, gewrichten en assen.
• Bewaar het product in een schone en droge ruimte en dek het af voor meer bescherming.
• Een beschermhoes voor uw product tijdens opslag of transport is verkrijgbaar bij uw dealer.

Technische gegevens

	TS 248XD
Motor
Motormerk	Kawasaki
Motormodel	FR Series
Nominaal motorvermogen, pk / kW[8]	23 / 17.2
Max. motortoerental, tpm	3300 ± 100
Stationair toerental motor, tpm	1750
Maximale snelheid vooruit, mph / km/u	5.5 / 8.9
Maximale snelheid achteruit, mph / km/u	2.5 /4
Brandstof, minimaal octaangetal, loodvrij, max. 10% ethanol en max. 15% MTBE, AKI / RON	87 / 91
Inhoud brandstoftank, gallons / l	4 / 15.14
Olietype boven 32°F / 0°C (API: SJ-SN):	SAE 30
Olietype onder 32°F / 0°C (API: SJ-SN):	SAE 5W30
Olievolume met oliefilter, oz / l	64 / 1.89
Olievolume zonder oliefilter, oz / l	58 / 1.71
Smeersysteem	Druk met oliefilter
Koelsysteem	Luchtgekoeld
Luchtfilter	Dubbel
Dynamo, V. amp. @ 3600 tpm	12 V 15 amp @ 3600 rpm
Startmotor	Elektrische start 12 V
Gewicht
Gewicht, met lege tanks, lb / kg	610 / 277
Maaidek
Aantal messen	3
	TS 248XD
Lengte mes, in. / cm	16.5 / 41.81
Maaibreedte, in. / cm	48 / 122
Maaihoogte, in. / cm	1.5–3.8 / 3.8–10.2
Banden
Bandenspanning, achter – voor, PSI / kPa / bar	15 / 103 / 1
Voorbanden, in.	15 x 6-6
Achterbanden, gazon pneumatisch, in.	20 x 10-8
Remmen	Mechanische parkeerrem
Elektrisch systeem
Type	12 V
Accu	18 A
Bougie	BPR4ES
Elektrodeafstand, in. / mm	0.030 / 0.76
Bougiekoppel, lb-ft / Nm	16 / 22

¹ Het vermogen zoals aangegeven door de motorfabrikant is het gemiddelde bruto vermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel, gemeten volgens SAE-normen voor bruto motorvermogen. Raadpleeg de motorspecificaties van de motorfabrikant.

Service

Laat een jaarlijkse controle uitvoeren in een erkend servicecentrum om ervoor te zorgen dat het product veilig en optimaal functioneert tijdens het hoogseizoen. De beste tijd om het product te onderhouden of te reviseren is in het laagseizoen.

Wanneer u een bestelling voor de reserveonderdelen plaatst, geef dan informatie over het aankoopjaar, model, type en serienummer.

Gebruik altijd originele reserveonderdelen.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzichtigheid en opmerkingen worden gebruikt om speciaal belangrijke delen van de handleiding aan te duiden.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de omgeving als de instructies in de handleiding niet worden opgevolgd.

Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Veilige bedieningspraktijken voor de unit

Dit product is in staat om handen en voeten te amputeren en objecten weg te slingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, aanpassen of uitvoeren van reparaties, moet u altijd de bougiekabel loskoppelen en de kabel op een plaats leggen waar deze geen contact kan maken met de bougie.

Laat de machine niet in zijn vrij op een heuvel afdalen, u kunt de controle over de tractor verliezen.

Sleep alleen hulpstukken die worden aanbevolen door en voldoen aan de specificaties van de fabrikant van uw tractor. Gebruik uw gezond verstand bij het slepen. Rijd alleen met de laagst mogelijke snelheid op een helling. Een te zware last, op een helling, is gevaarlijk. Banden kunnen de grip op de grond verliezen en ervoor zorgen dat u de controle over uw tractor verliest.

De uitlaatgassen van de motor, sommige van zijn bestanddelen en bepaalde voertuigcomponenten bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Batterijpolen, aansluitingen en gerelateerde accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na het hanteren.

KINDEREN

KINDEREN KUNNEN GEWOND RAKEN DOOR DEZE APPARATUUR. De American Academy of Pediatrics adviseert dat kinderen minimaal 12 jaar oud moeten zijn voordat ze een loopmaaier bedienen en minimaal 16 jaar oud voordat ze een zitmaaier bedienen.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR. Lees zorgvuldig alle veiligheidsinstructies hieronder en volg ze op.

Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst zag.

• Houd kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bediener.
• Wees alert en schakel de machine uit als een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achter en naar beneden voor kleine kinderen.
• Vervoer nooit kinderen, zelfs niet als de messen zijn uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren. Kinderen die in het verleden hebben meegereden, kunnen plotseling in het maaigebied verschijnen voor nog een ritje en worden overreden of achteruit overreden door de machine.
• Laat kinderen nooit de machine bedienen.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

ALGEMENE BEDIENING

• Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u begint.
• Steek uw handen of voeten niet in de buurt van draaiende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Sta alleen verantwoordelijke volwassenen, die bekend zijn met de instructies, toe om de machine te bedienen.
• Verwijder objecten zoals stenen, speelgoed, draad, enz. uit het gebied, die kunnen worden opgepikt en weggeslingerd door de messen.
• Zorg ervoor dat het gebied vrij is van omstanders voordat u de machine bedient. Stop de machine als iemand het gebied betreedt.
• Vervoer nooit passagiers.
• Maai niet achteruit, tenzij absoluut noodzakelijk. Kijk altijd naar beneden en achteren voor en tijdens het achteruitrijden.
• Richt nooit uitgeworpen materiaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bediener. Stop de messen bij het oversteken van grindoppervlakken.
• Bedien de machine niet zonder de hele grasvanger, uitwerppijp of andere veiligheidsvoorzieningen op hun plaats en in werking.
• Vertraag voordat u draait.
• Laat een draaiende machine nooit onbeheerd achter. Schakel altijd de messen uit, zet de parkeerrem erop en stop de motor voordat u afstapt.
• Ontkoppel de messen wanneer u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasvanger verwijdert of de uitwerppijp ontstopt.
• Bedien de machine alleen bij daglicht of goed kunstlicht.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Let op het verkeer bij het bedienen in de buurt van of het oversteken van wegen.
• Wees uiterst voorzichtig bij het laden of lossen van de machine in een aanhanger of vrachtwagen.
• Draag altijd een oogbescherming bij het bedienen van de machine.
• Gebruik gehoorbeschermers om schade aan het gehoor te voorkomen.
• Gegevens geven aan dat bedieners van 60 jaar en ouder betrokken zijn bij een groot percentage van de ongevallen met zitmaaiers. Deze bedieners moeten hun vermogen beoordelen om de zitmaaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Volg de aanbeveling van de fabrikant voor wielgewichten of contragewichten.
•
  Houd de machine vrij van ophoping van gras, bladeren of ander vuil dat hete uitlaat-/motoronderdelen kan raken en kan verbranden. Laat het maaidek geen bladeren of ander vuil ploegen dat ophoping kan veroorzaken. Reinig eventuele olie- of brandstoflekkage voordat u de machine bedient of opbergt. Laat de machine afkoelen voordat u hem opbergt.

Veiligheidsinstructies voor gebruik

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Laat uw dealer u helpen bij het kiezen van de juiste uitrusting.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot blijvende gehoorbeschadiging.

• Gebruik stevige, slipvaste laarzen of schoenen. Stalen neuzen worden aanbevolen. Gebruik geen open schoenen en loop niet op blote voeten.

• Gebruik indien nodig beschermende handschoenen, bijvoorbeeld wanneer u het maaigedeelte bevestigt, onderzoekt of reinigt.
• Draag geen loszittende kleding, sieraden of andere items die in bewegende delen vast kunnen komen te zitten.
• Houd EHBO-materiaal en een brandblusser in de buurt.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met defecte veiligheidsvoorzieningen. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.
• Breng geen wijzigingen aan aan veiligheidsvoorzieningen. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermende voorzieningen niet zijn bevestigd of defect zijn.

Om een controle uit te voeren van de aanwezigheidsbediening van de bestuurder (OPC)

Gebruik het product niet als de aanwezigheidsbediening van de bestuurder (OPC) defect is. Als de OPC defect is, repareer deze dan onmiddellijk. Neem contact op met een erkende servicevertegenwoordiger.

• Zorg ervoor dat de motor niet kan starten, tenzij het rempedaal volledig is ingedrukt en het maaigedeelte is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel af gaat wanneer de parkeerrem is uitgeschakeld.
• Zorg ervoor dat de motor stopt wanneer de bestuurder van de stoel af gaat wanneer het maaigedeelte is ingeschakeld.
• Zorg ervoor dat de koppelingsbediening voor het maaigedeelte niet kan werken wanneer de bestuurder niet op de stoel zit.

Om een controle uit te voeren van het achteruitrijdsysteem (ROS)
Als het achteruitrijdsysteem niet correct werkt, repareer het product dan onmiddellijk. Neem contact op met een erkende servicevertegenwoordiger.

1. Start het product. Raadpleeg Om het product te starten.
2. Schakel het maaigedeelte in. Raadpleeg Om het maaigedeelte in en uit te schakelen.
3. Zorg ervoor dat de motor stopt wanneer u probeert achteruit te rijden met de contactsleutel in de aan-stand (A).

4. Start het product en schakel het maaigedeelte opnieuw in.
5. Draai de contactschakelaar naar de ROS-aan-stand (B).

6. Zorg ervoor dat de motor niet stopt wanneer u achteruit rijdt met de contactsleutel in de ROS-aan-stand.

Om de rem te controleren

Onderhoud van de rem is noodzakelijk als het product meer dan 1,5 m (5 ft) nodig heeft om te stoppen bij de hoogste snelheid in de hoogste versnelling op een vlakke, droge ondergrond.

1. Parkeer het product op een vlakke, droge betonnen of verharde ondergrond. Duw het rempedaal volledig naar beneden en activeer de parkeerrem.
2. Zet de vrijloopbediening in de "transmissie uitgeschakeld" (transmission disengaged) positie om de transmissie uit te schakelen.
3. De achterwielen moeten blokkeren en slippen wanneer u het product handmatig vooruit probeert te duwen. Als de achterwielen draaien, is remonderhoud noodzakelijk.
4. Neem contact op met een erkend servicecentrum.

Parkeerrem

Als de parkeerrem niet werkt, kan het product beginnen te bewegen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt onderzocht en afgesteld.

Raadpleeg Om de rem te controleren.

Geluiddemper
De geluiddemper houdt het geluidsniveau tot een minimum en voert de uitlaatgassen weg van de bestuurder.
Gebruik het product niet als de geluiddemper ontbreekt of defect is. Een defecte geluiddemper verhoogt het geluidsniveau en het risico op brand.

De geluiddemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van ontvlambare materialen en/of dampen om brand te voorkomen.

Om de geluiddemper te controleren

• Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Gras maaien op hellingen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gras maaien op hellingen verhoogt het risico dat u het product niet kunt bedienen en dat het omkantelt. Dit kan letsel of de dood veroorzaken. Het is noodzakelijk om het gras zorgvuldig te maaien op alle hellingen. Als u een helling niet op kunt rijden of als u zich niet veilig voelt, maai deze dan niet.
• Verwijder stenen, takken en andere obstakels.
• Maai op en neer de helling, niet van links naar rechts.
• Rijd niet een helling af met het maaigedeelte omhoog.
• Gebruik het product niet op een ondergrond die meer dan 15° helt.

• Start of stop niet op een helling.
• Beweeg soepel en langzaam op hellingen.
• Breng geen plotselinge veranderingen aan in snelheid of richting.
• Maak niet meer bochten dan nodig. Draai langzaam en geleidelijk wanneer u een helling afrijdt. Rijd met lage snelheid. Draai het stuur voorzichtig.
• Kijk uit voor en rijd niet over voren, gaten en bulten. Er is een groter risico dat het product omkantelt op een ondergrond die niet vlak is. Lang gras kan obstakels verbergen.
• Maai geen gras in de buurt van randen, greppels of oevers. Het product kan plotseling omkantelen als een wiel over de rand van een steile helling of een greppel rijdt, of als een rand bezwijkt.
• Maai geen nat gras. Het is glad en banden kunnen hun grip verliezen, waardoor het product slipt.
• Zet uw voet niet op de grond om te proberen het product stabieler te maken.
• Beweeg zeer voorzichtig als er een accessoire of ander object is bevestigd dat het product minder stabiel kan maken.

Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Brandstof is ontvlambaar en de dampen zijn explosief. Wees voorzichtig met brandstof om letsel, brand en explosie te voorkomen.
• Adem de brandstofdampen niet in. De brandstofdampen zijn giftig en kunnen letsel veroorzaken. Zorg ervoor dat de luchtstroom voldoende is.
• Verwijder de brandstoftankdop niet en vul de brandstoftank niet bij wanneer de motor draait.
• Zorg ervoor dat de motor is afgekoeld voordat u bijtankt.
• Vul geen brandstof in een binnenruimte. Onvoldoende luchtstroom kan letsel of de dood veroorzaken als gevolg van verstikking of koolmonoxidevergiftiging.
• Rook niet in de buurt van de brandstof of de motor.
• Plaats geen hete voorwerpen in de buurt van de brandstof of de motor.
• Vul geen brandstof in de buurt van vonken of vlammen.
• Voordat u bijtankt, opent u de brandstoftankdop langzaam en laat u de druk voorzichtig ontsnappen.
• Brandstof op uw huid kan letsel veroorzaken. Als u brandstof op uw huid krijgt, gebruik dan zeep en water om de brandstof te verwijderen.
• Als u brandstof op uw kleding morst, verwissel dan onmiddellijk van kleding.
• Vul de brandstoftank niet volledig. Warmte zorgt ervoor dat de brandstof uitzet. Houd een ruimte vrij aan de bovenkant van de brandstoftank.
• Draai de brandstoftankdop volledig vast. Als de brandstoftankdop niet is vastgedraaid, is er risico op brand.
• Voordat u het product start, verplaatst u het product naar minimaal 3 m/10 ft van de plaats waar u hebt bijgetankt.
• Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof en motorolie en laat het product drogen voordat u de motor start.
• Onderzoek de motor regelmatig op lekkages. Als er lekkages in het brandstofsysteem zijn, start de motor dan niet voordat de lekkages zijn verholpen.
• Gebruik uw vingers niet om de motor te onderzoeken op lekkages.
• Bewaar brandstof alleen in goedgekeurde containers.
• Wanneer het product en de brandstof zijn opgeslagen, zorg er dan voor dat brandstof en brandstofdampen geen schade kunnen veroorzaken.
• Tap de brandstof af in een goedgekeurde container buiten en uit de buurt van vonken en vlammen. Batterijveiligheid

Batterijveiligheid

Een beschadigde batterij kan een explosie veroorzaken en letsel veroorzaken. Als de batterij een vervorming heeft of beschadigd is, neem dan contact op met een erkende Husqvarna-servicevertegenwoordiger.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik een veiligheidsbril wanneer u in de buurt van batterijen bent.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de batterij.
• Houd de batterij buiten bereik van kinderen.
• Laad de batterij op in een ruimte met goede luchtstroom.
• Houd ontvlambare materialen op een minimale afstand van 1 m wanneer u de batterij oplaadt.
• Gooi vervangen batterijen weg.
• Er kunnen explosieve gassen uit de batterij komen. Rook niet in de buurt van de batterij. Houd de batterij uit de buurt van open vuur en vonken.

Transportveiligheid

• Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
• De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
• De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens het transport. Raadpleeg Transport.

Veiligheidsinstructies voor onderhoud

Het product is zwaar en kan letsel of schade veroorzaken aan eigendommen of de omgeving. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

• De motor is uit.
• Het product staat op een vlakke ondergrond.
• De parkeerrem is geactiveerd.
• De contactsleutel is verwijderd.
• Het maaidek is uitgeschakeld.
• De ontstekingskabels zijn verwijderd van de bougies.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in afgesloten ruimtes of ruimtes met onvoldoende luchtstroom.

Lees de volgende waarschuwingsinstructies voordat u onderhoud aan het product uitvoert.

• Voor de beste prestaties en veiligheid, voer regelmatig onderhoud uit aan het product, zoals aangegeven in het onderhoudsschema. Raadpleeg Onderhoudsschema.
• Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor draait. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
• Start de motor niet als de beschermkappen zijn verwijderd. Er is een hoog risico op letsel veroorzaakt door bewegende of hete onderdelen.
• Laat het product afkoelen voordat u onderhoud in de buurt van de motor uitvoert.
• De messen zijn scherp en kunnen snijwonden veroorzaken. Plaats windbescherming rond de messen of gebruik beschermende handschoenen wanneer u aan de messen werkt.
• Zet het maaidek altijd in de onderhoudspositie om het schoon te maken. Parkeer het product niet aan de rand van een greppel of helling om toegang te krijgen tot het maaidek.

Lees de volgende voorzorgsmaatregelen voordat u het product gebruikt.

• Draai de motor niet om als de bougie of ontstekingskabel is verwijderd.
• Zorg ervoor dat alle moeren en bouten correct zijn vastgedraaid en dat de apparatuur in goede staat verkeert.
• Wijzig de afstelling van de regelaars niet. Als het motortoerental te hoog is, kunnen de productcomponenten beschadigd raken.
• Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna TS 248XD - Zero-Turn Grasmaaier Handleiding

Beschikbare talen
