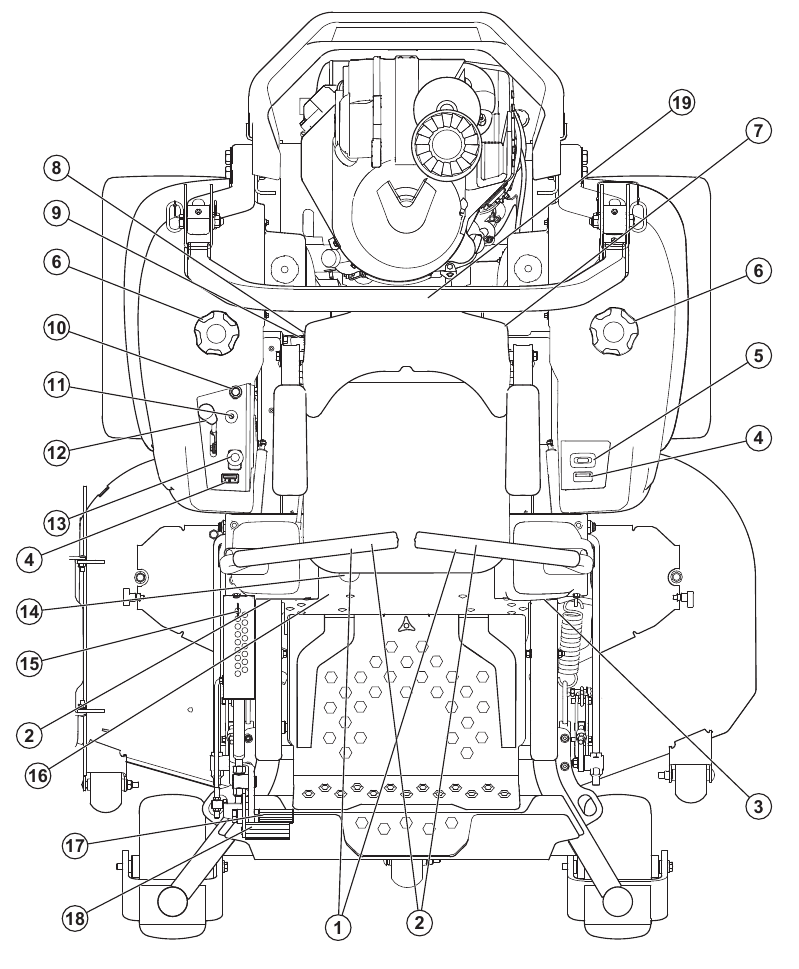

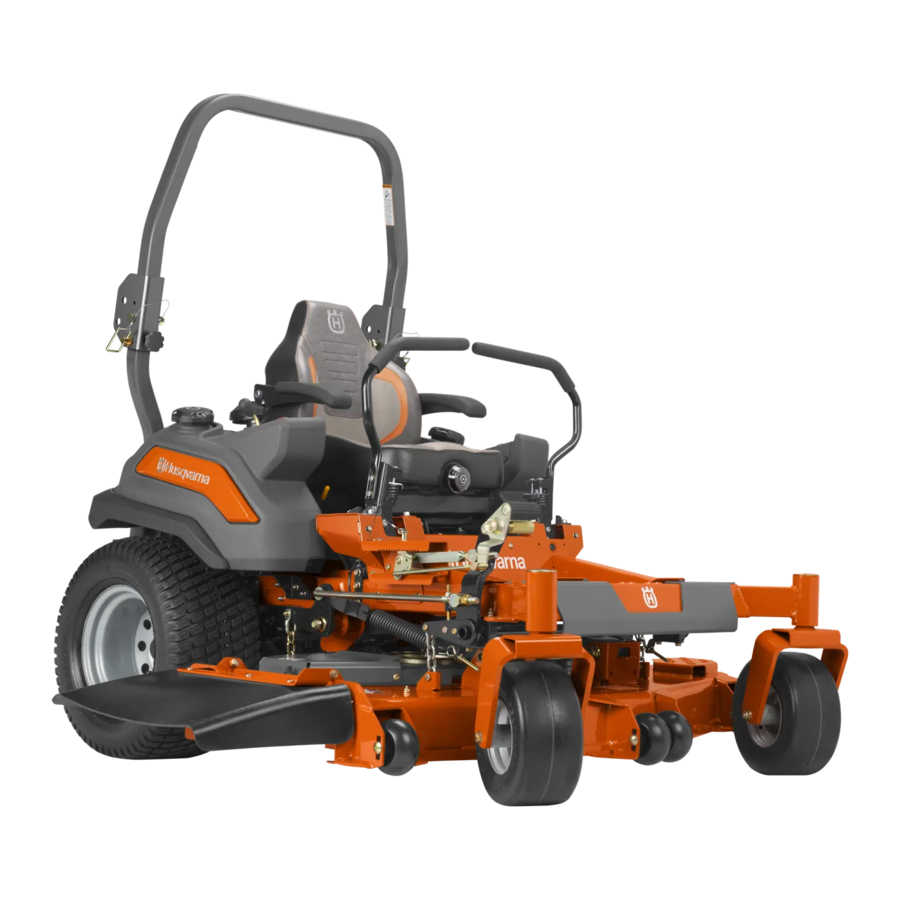

Productbeschrijving

Dit product is een zitmaaier. Met de bedieningshendels kan de bestuurder het product besturen en de snelheid van het product aanpassen. Een urenteller geeft aan hoeveel uur het product is gebruikt.

Bedieningshendels
Parkeerremhendels
Volgregelaars
Brandstofmeter
Urenteller
Brandstoftankdop
Zekeringen
Brandstoftankselector
Brandstofafsluiter
Storingslampje (choke control op sommige modellen)
Contactslot
Gashendel
PTO-knop

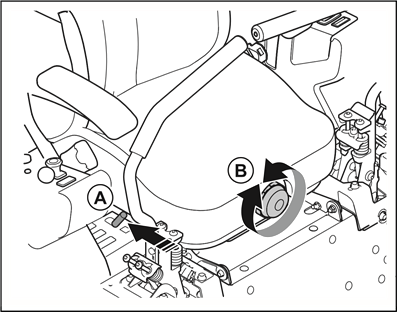

Zitverstellinghendel

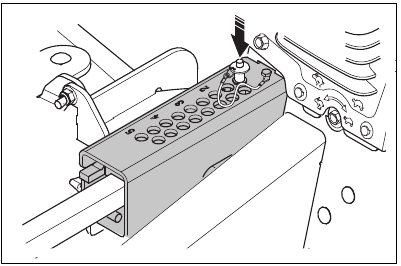

Maaihoogte verstelpen
Typeplaatje
Maaidek hefpedaal
Maaidek ontgrendelpedaal
ROPS

Roll Over Protection Structure (ROPS)

ROPS is een beschermend frame dat het risico op letsel vermindert als het product omvalt. Gebruik de ROPS en de veiligheidsgordel wanneer u het product op hellingen gebruikt.

Besturingsregelaars

De richting van het product wordt geregeld door de 2 bedieningshendels. De bedieningshendels kunnen vanuit een neutrale positie naar voren en naar achteren worden bewogen.

Operator Presence Control (OPC)

De OPC wordt ingeschakeld wanneer de bestuurder van de stoel opstaat. De motor en de aandrijving naar de messen stoppen als de messen zijn ingeschakeld of de parkeerrem niet is aangezet. Raadpleeg Bedieningsvoorwaarden.

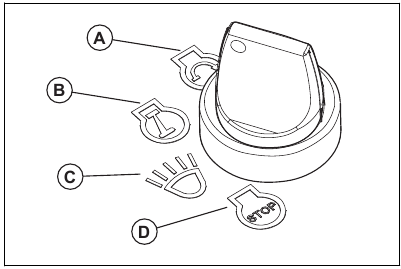

Contactslot

Het contactslot heeft 4 standen:

Startpositie (A)
Run positie (B)
Koplamp positie (C)
Stop positie (D)

Koplampen

Zet het contactslot in de koplampstand (C) om het product te bedienen met de koplampen aan.
Zet het contactslot in de run positie (B) om het product te bedienen met de koplampen uit.

Gashendel

De gashendel regelt de snelheid van de motor en de snelheid van de messen als de messen zijn ingeschakeld. De gashendel heeft 2 eindposities, stationair toerental en volgas.

Stationair toerental (A) - verlaagt het motortoerental.
Volgas (B) - verhoogt het motortoerental.

Laat de motor niet langer dan nodig stationair (A) draaien. Te veel draaien met stationair toerental kan de levensduur van de bougies verkorten.

Choke control

De choke control wordt gebruikt voor koude starts om meer brandstof naar de motor te voeren. Trek de choke control omhoog wanneer u een koude motor start.

PTO (Power Take-Off) button

De PTO-knop schakelt de PTO-koppeling en het maaidek of andere erop aangesloten apparatuur in en uit. Aan de juiste startvoorwaarden moet worden voldaan om de aandrijving van de messen in te schakelen. Raadpleeg Bedieningsvoorwaarden voor de juiste startvoorwaarden.

Trek de PTO-knop uit om de aandrijving naar de messen of andere apparatuur in te schakelen.
Duw de PTO-knop naar binnen om de aandrijving naar de messen of andere apparatuur uit te schakelen.

Brandstofmeter

De brandstofmeter geeft het brandstofniveau aan en knippert

Gebruik een veiligheidsbril. geel wanneer het brandstofniveau ongeveer 1,0 gallon/3,8 l is.

Brandstofafsluiter.

De brandstofafsluiter heeft 3 standen: rechtertank, linkertank en UIT.

Zekeringen

De locatie van de zekeringen bevindt zich in de zekeringkast. De zekeringkast bevindt zich onder de stoel. Kantel de stoel naar voren om toegang te krijgen tot de zekeringkast. Raadpleeg de sticker op de zekeringkast voor de identificatie van de verschillende zekeringen.

Urenteller

Het product heeft een urenteller die aangeeft hoeveel bedrijfsuren de messen zijn ingeschakeld.

Elke 50 uur verschijnt er gedurende 2 uur een oliepeilsymbool.

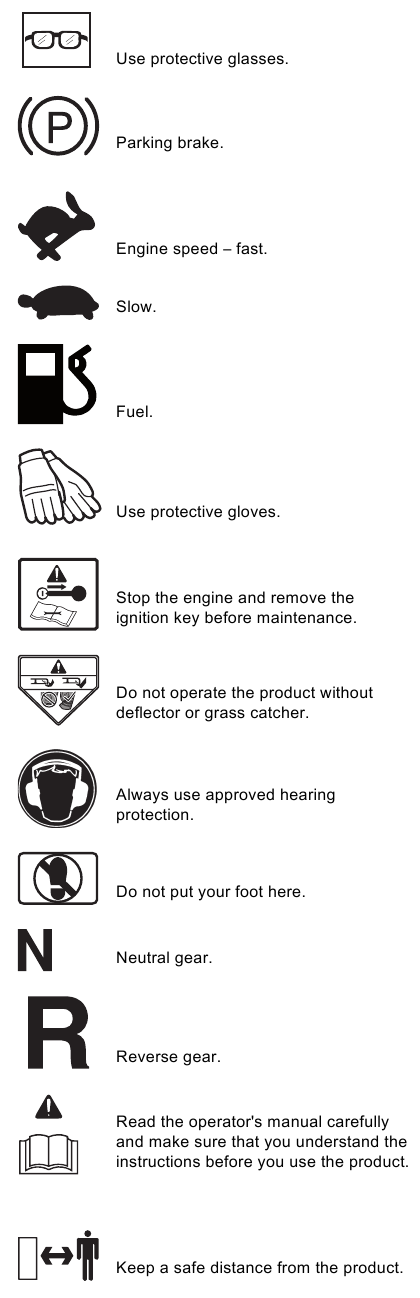

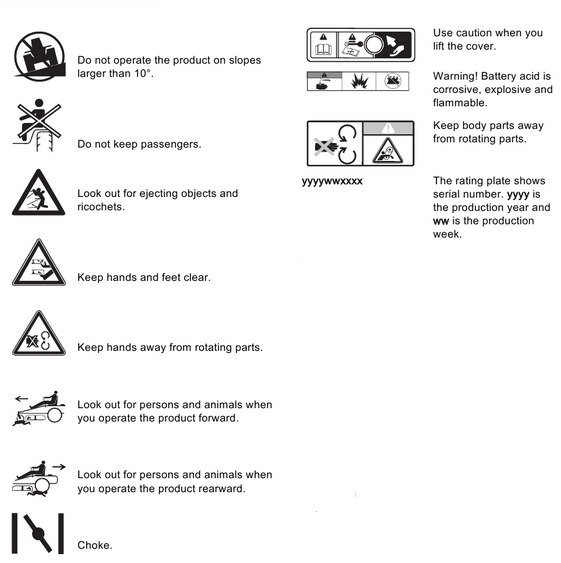

Symbolen op het product

Dit product kan gevaarlijk zijn en ernstig letsel of de dood van de bestuurder of anderen veroorzaken. Wees voorzichtig en gebruik het product correct.

Opmerking: andere symbolen/stickers op het product verwijzen naar certificeringseisen voor sommige commerciële gebieden.

Productaansprakelijkheid

Zoals vermeld in de wetgeving inzake productaansprakelijkheid, zijn wij niet aansprakelijk voor schade die ons product veroorzaakt indien:

het product onjuist is gerepareerd.
het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet door de fabrikant zijn goedgekeurd.
het product een accessoire heeft dat niet van de fabrikant is of niet door de fabrikant is goedgekeurd.
het product niet is gerepareerd in een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om speciaal belangrijke onderdelen van de handleiding aan te duiden.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bestuurder of omstanders als de instructies in de handleiding niet worden nageleefd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende ruimte als de instructies in de handleiding niet worden nageleefd.

Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt

Dit product kan handen en voeten amputeren en objecten weggooien. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Lees, begrijp en volg de instructies en waarschuwingen in dit document, de bedieningshandleiding en op het product, de motor en de hulpstukken.
Sta alleen bestuurders toe die verantwoordelijk en getraind zijn, bekend zijn met de instructies en fysiek in staat zijn om het product te bedienen.
Vervoer geen passagiers en houd omstanders uit de buurt.
Gebruik het product niet onder invloed van alcohol of drugs.
Volg de aanbeveling van de fabrikant voor wielgewichten of contragewichten.
Leer hoe u het product en de bedieningselementen veilig kunt gebruiken en leer hoe u het product snel kunt stoppen (stopzetten).
Leer de veiligheidsstickers te herkennen.
Houd het product schoon om ervoor te zorgen dat u de borden en stickers duidelijk kunt lezen.
Houd er rekening mee dat de bestuurder verantwoordelijk wordt gehouden voor ongevallen waarbij andere personen of hun eigendommen betrokken zijn.
Gebruik het product alleen bij daglicht of in andere goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten of andere oneffenheden in de grond. Kijk uit voor andere mogelijke risico's.
Laat kinderen of andere personen die niet zijn goedgekeurd voor de bediening van het product, het product niet gebruiken of eraan werken. Lokale wetten kunnen de leeftijd van de gebruiker regelen.
Zorg ervoor dat er niemand anders in de buurt van het product is wanneer u de motor start, de aandrijving inschakelt of het product begint te bewegen.
Houd het verkeer in de gaten wanneer u in de buurt van een weg maait of een weg oversteekt.
Gebruik het product niet als u moe bent, onder invloed bent van alcohol of drugs, medicijnen of iets anders dat een negatief effect kan hebben op uw gezichtsvermogen, alertheid, coördinatie of beoordelingsvermogen.
Parkeer het product altijd op een vlakke ondergrond met de motor uitgeschakeld.

Veiligheidsinstructies met betrekking tot kinderen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Tragische ongevallen kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door het product en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
Houd kinderen uit de buurt van het werkgebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bestuurder.
Vervoer geen kinderen, zelfs niet als de messen zijn uitgeschakeld. Kinderen kunnen eraf vallen en ernstig gewond raken of de veilige werking van het product verstoren. Kinderen die in het verleden zijn meegenomen, kunnen plotseling in het maaigebied verschijnen voor nog een rit en kunnen worden overreden of overreden door het product.

Veiligheidsinstructies voor bediening

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Raak de motor of het uitlaatsysteem niet aan tijdens of direct na gebruik. De motor en het uitlaatsysteem worden erg heet tijdens bedrijf. Risico op brandwonden, brand en schade aan eigendommen of aangrenzende gebieden. Wanneer u het product gebruikt, blijf dan uit de buurt van struiken en andere objecten.

Gebruik de motor alleen in goed geventileerde ruimtes. Uitlaatgassen bevatten koolmonoxide, een dodelijk gif.
Gebruik het product alleen bij daglicht of goed kunstlicht.
Vermijd gaten, sporen, hobbels, rotsen of andere verborgen gevaren. Oneffen terrein kan het product omverwerpen of ervoor zorgen dat de bestuurder zijn evenwicht of voet verliest.
Steek geen handen of voeten in de buurt van roterende onderdelen of onder het product. Blijf te allen tijde uit de buurt van de uitwerpopening.
Richt geen uitwerpmateriaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop (stopzetten) de messen bij het oversteken van grindoppervlakken.
Laat een draaiend product niet onbeheerd achter. Parkeer altijd op een vlakke ondergrond, ontkoppel het hulpstuk, zet de parkeerrem en stop (stopzetten) de motor/motor.
Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achterom voor en tijdens het achteruitrijden.
Verlaag de snelheid voordat u een bocht omgaat.

Veiligheidsinstructies voor bediening op hellingen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.
Hellingen zijn een belangrijke factor in relatie tot ongevallen. Bediening op hellingen vereist extra voorzichtigheid.

Rijd in de door de fabrikant aanbevolen richting op hellingen. Wees voorzichtig bij het werken in de buurt van afgronden.
Vermijd het maaien van nat gras. De banden kunnen grip verliezen.
Gebruik het product niet onder omstandigheden waarbij de tractie, besturing of stabiliteit in twijfel worden getrokken. Banden kunnen glijden, zelfs als de wielen zijn gestopt (stopgezet).
Houd het product altijd in de versnelling wanneer u hellingen afdaalt. Laat niet bergafwaarts lopen.
Vermijd starten en stoppen (stopzetten) op hellingen. Vermijd het maken van plotselinge veranderingen in snelheid of richting. Maak bochten langzaam en geleidelijk.
Wees extra voorzichtig bij het bedienen van het product met een grasvanger of andere hulpstuk(ken). Ze kunnen de stabiliteit van het product beïnvloeden.
Het maaien van gras op hellingen verhoogt het risico dat u het product niet kunt besturen en dat het omvalt. Dit kan letsel of de dood veroorzaken. Het is noodzakelijk om het gras voorzichtig op alle hellingen te maaien. Als u niet achteruit een helling op kunt of als u zich niet veilig voelt, maai deze dan niet.
Verwijder stenen, takken en andere obstakels.
Maai het gras op de helling op en neer, niet van links naar rechts.
Gebruik het product niet op een grond die meer dan 10° helt.
Beweeg soepel en langzaam op hellingen.
Kijk uit en beweeg niet over voren, gaten en hobbels. Er is een groter risico dat het product omvalt op een grond die niet vlak is. Lang gras kan obstakels verbergen.
Maai geen gras in de buurt van randen, sloten of oevers. Het product kan plotseling omvallen als een wiel over de rand van een steile helling of een sloot beweegt, of als een rand het begeeft.
De ROPS is een integraal en effectief veiligheidsapparaat. Verwijder of wijzig de ROPS niet.
Houd een opklapbare ROPS in de opgeheven en vergrendelde positie en gebruik de veiligheidsgordel bij het bedienen van het product.
Laat een opklapbare ROPS tijdelijk alleen zakken wanneer dit absoluut noodzakelijk is. Draag de veiligheidsgordel niet wanneer deze is neergeklapt. Er is geen rolbeveiliging wanneer een opklapbare ROPS in de neergeklapte positie staat.
Vervang een beschadigde ROPS. Niet repareren of wijzigen.

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Laat uw dealer u helpen bij het selecteren van de juiste apparatuur.
Draag altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
Draag altijd veiligheidsschoenen of veiligheidslaarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet op blote voeten.
Draag indien nodig handschoenen, bijvoorbeeld wanneer u de snijapparatuur bevestigt, onderzoekt of reinigt.
Draag geen loszittende kleding, sieraden of andere items die vast kunnen komen te zitten in bewegende onderdelen.
Houd EHBO-apparatuur en een brandblusser bij de hand.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Gebruik geen product met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen beschadigd zijn, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.
Breng geen wijzigingen aan aan veiligheidsvoorzieningen. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermingsmiddelen niet zijn bevestigd of beschadigd zijn.

Storingsindicatielampje
Het storingsindicatielampje (MIL) laat de bestuurder zien of er een probleem is met de motor. Raadpleeg de bedieningshandleiding voor de motor.

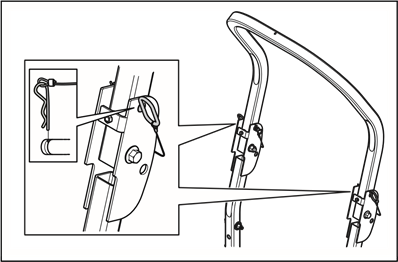

Om de Roll Over Protection Structure (ROPS) in en uit te schakelen

Verwijder de 2 pinnen die de ROPS vasthouden en klap deze naar achteren om deze uit te schakelen. Schakel de ROPS in omgekeerde volgorde in.

Neem de volgende instructies in acht voor de ROPS en de veiligheidsgordel.

Gebruik de veiligheidsgordel niet als de ROPS is uitgeschakeld.
Gebruik altijd de veiligheidsgordel wanneer de ROPS is ingeschakeld.
Zorg ervoor dat de ROPS correct is bevestigd en niet beschadigd is.

De contactschakelaar controleren

Start en stop de motor om de contactschakelaar te controleren. Raadpleeg De motor starten en De motor stoppen.
Zorg ervoor dat de motor start wanneer u de contactschakelaar in de startpositie draait.
Zorg ervoor dat de motor onmiddellijk stopt wanneer u de contactschakelaar in de stopstand draait.

Bedrijfsomstandigheden

Deze voorwaarden zijn noodzakelijk om de motor te starten:

De bedieningshendels staan in de neutrale stand.
De parkeerrem is geactiveerd.
De aandrijving van de messen is uitgeschakeld.
De OPC is ingedrukt.

De motor moet in deze situaties stoppen:

De parkeerrem is niet geactiveerd en de bestuurder komt van de stoel.
De aandrijving van de messen is ingeschakeld en de bestuurder komt van de stoel.

Probeer de motor te starten zonder aan 1 van de voorwaarden te voldoen. Wijzig de voorwaarden en probeer het opnieuw. Voer deze controle dagelijks uit.

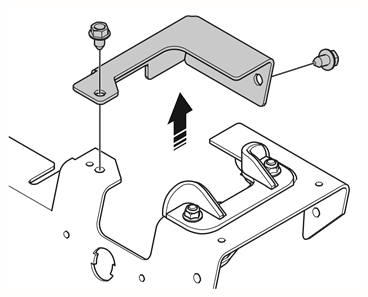

Parkeerrem

Als de parkeerrem niet werkt, kan het product gaan bewegen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt onderzocht en afgesteld.

Geluidsdemper

Gebruik het product niet als de geluidsdemper ontbreekt of beschadigd is. Een geluidsdemper die beschadigd is of ontbreekt, verhoogt het geluidsniveau en het brandgevaar.

De geluidsdemper houdt het geluidsniveau tot een minimum beperkt en voert de uitlaatgassen weg van de bestuurder.

Onderzoek de geluidsdemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

De geluidsdemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van ontvlambare materialen en/of dampen om brand te voorkomen.

De geluidsdemper controleren

Onderzoek de geluidsdemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Vonkenvanger
Dit product heeft een verbrandingsmotor. Gebruik het product niet in de buurt van vegetatie zonder een vonkenvanger die is goedgekeurd door lokale of nationale wetten. Federale wetten zijn van toepassing op federale gronden.
Een vonkenvanger voor de geluidsdemper is verkrijgbaar via uw erkende Husqvarna-dealer.

Beschermkappen
Ontbrekende of beschadigde beschermkappen verhogen het risico op letsel aan bewegende delen en hete oppervlakken. Controleer de beschermkappen voordat u het product bedient. Zorg ervoor dat de beschermkappen correct zijn bevestigd en geen scheuren of andere beschadigingen vertonen. Vervang beschadigde kappen. Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Wees voorzichtig met brandstof. Het is zeer ontvlambaar en kan letsel en schade aan eigendommen veroorzaken.

Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
Gebruik alleen een goedgekeurde brandstofcontainer.
Verwijder de brandstofdop niet en vul geen brandstof bij terwijl de motor draait of heet is.
Tank niet binnenshuis of in afgesloten ruimtes.
Bewaar het product of de brandstofcontainer niet en tank niet bij in de buurt van open vuur, vonken of een waakvlam, zoals op een waterverwarmer of ander apparaat.
Als er brandstof is gemorst, probeer dan niet de motor te starten en vermijd het creëren van een ontstekingsbron totdat de brandstofdampen zijn verdwenen.
Om brand te helpen voorkomen: houd het product vrij van gras, bladeren of ander vuil; ruim gemorste olie of brandstof op en verwijder brandstofdoordrenkt vuil; laat het product afkoelen voordat u het opbergt.
Wees extra voorzichtig bij het hanteren van benzine en andere brandstoffen. Ze zijn ontvlambaar en dampen zijn explosief.
Benzine en benzinedampen zijn giftig en zeer ontvlambaar. Wees voorzichtig met benzine om letsel of brand te voorkomen.
Laat de motor afkoelen voordat u tankt.
Vul geen brandstof in de buurt van vonken of open vuur.
Als er lekken in het brandstofsysteem zijn, start de motor dan niet voordat de lekken zijn verholpen.
Vul niet boven het aanbevolen brandstofniveau. De hitte van de motor en de zon zorgt ervoor dat de brandstof uitzet en de brandstof loopt over als de tank te vol is.
Bewaar het product en de brandstof op een zodanige manier dat er geen risico is dat brandstoflekken of dampen schade kunnen veroorzaken.

Transportveiligheid

Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens transport. Raadpleeg Transport.

Vervoer

Gebruik hellingen over de volledige breedte voor het laden en lossen van een product voor transport.

Sleepveiligheid

Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor getrokken materieel en slepen op hellingen.
Gebruik alleen sleepmaterieel dat is goedgekeurd door Husqvarna.
Gebruik de trekhaak om het materieel te bevestigen.
Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u materieel sleept.
Laat geen kinderen of anderen in of op het gesleepte materieel.
Sleep niet op hellingen of ruw terrein. Het gewicht van het gesleepte materieel kan leiden tot verlies van tractie en verlies van controle. Batterijveiligheid

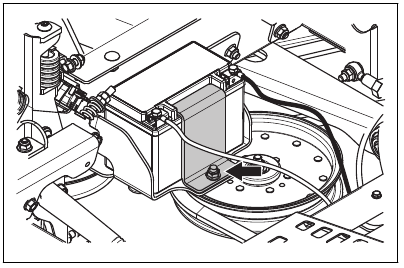

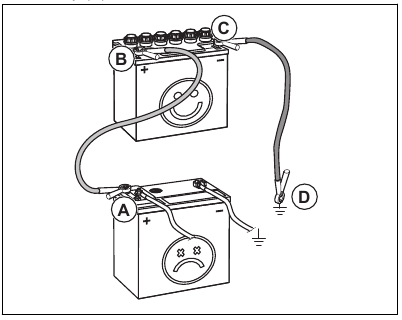

Een beschadigde batterij kan een explosie veroorzaken en letsel veroorzaken. Als de batterij een vervorming vertoont of beschadigd is, neem dan contact op met een erkende Husqvarna-servicevertegenwoordiger.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Draag een veiligheidsbril wanneer u in de buurt van batterijen bent.
Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de batterij.
Houd de batterij buiten bereik van kinderen.
Laad de batterij op in een ruimte met een goede luchtstroom.
Houd brandbare materialen op een minimale afstand van 1 m wanneer u de batterij oplaadt.
Gooi vervangen batterijen weg.
Er kunnen explosieve gassen uit de batterij komen. Rook niet in de buurt van de batterij. Houd de batterij uit de buurt van open vuur en vonken.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Het product is zwaar en kan letsel of schade aan eigendommen of de omgeving veroorzaken. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

De motor is uitgeschakeld.
Het product staat op een vlakke ondergrond.
De parkeerrem is geactiveerd.
De contactsleutel staat in de stopstand en is verwijderd.
De messen zijn uitgeschakeld.
Alle bewegende delen zijn gestopt.
De ontstekingskabels zijn verwijderd van de bougies.

Vloeistof die onder druk ontsnapt, kan voldoende kracht hebben om de huid te penetreren en ernstig letsel te veroorzaken. Als er vloeistof in de huid wordt geïnjecteerd, zoek dan onmiddellijk medische hulp. Houd lichaam en handen uit de buurt van gaatjes of nozzles die vloeistof onder hoge druk uitstoten. Als er een lek optreedt, laat het product dan onmiddellijk repareren door een getrainde technicus.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in afgesloten ruimtes of ruimtes zonder voldoende luchtstroom.

Houd het product in goede staat. Vervang versleten of beschadigde onderdelen.
Wees voorzichtig bij het onderhouden van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of verander mes(sen) niet.
Indien aanwezig, koppel de bougiekabel(s) en de negatieve accukabel los voordat u reparaties uitvoert.
Voor de beste prestaties en veiligheid, voer regelmatig onderhoud uit aan het product zoals aangegeven in het onderhoudsschema.
Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor draait. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
Laat het product afkoelen voordat u onderhoud uitvoert in de buurt van de motor.
De messen zijn scherp en kunnen snijwonden veroorzaken. Gebruik bescherming rond de messen of gebruik beschermende handschoenen wanneer u aan de messen werkt.
Draai de motor niet rond als de bougie of ontstekingskabel is verwijderd.
Zorg ervoor dat alle moeren en bouten correct zijn aangedraaid en dat de apparatuur in goede staat verkeert.
Wijzig de afstelling van de regulateurs niet. Als het motortoerental te hoog is, kunnen de productcomponenten beschadigd raken. Raadpleeg
Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Bediening

Inleiding

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Het product voor het eerst bedienen

Voordat u het product voor het eerst bedient, moet u dit hoofdstuk lezen en begrijpen.

Gebruik een lagere gasklepstand en een lagere rijsnelheid wanneer u het product voor het eerst bedient.
Beweeg de bedieningshendels niet naar de volledig voorwaartse positie of de volledig achterwaartse positie tijdens de eerste bediening.
Leer hoe u de beweging van het product op een harde ondergrond, bijvoorbeeld beton of asfalt, kunt bedienen voordat u het product voor het eerst op een gazon bedient.

Wat u moet doen voordat u het product bedient

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Voordat u het product bedient, moet u ervoor zorgen dat er geen stenen of andere objecten in het werkgebied liggen die door de roterende messen kunnen worden weggegooid.

Voer het dagelijkse onderhoud uit.
Zorg ervoor dat er voldoende brandstof in de brandstoftank zit.
Stel de maaihoogte in.

Brandstof bijvullen

Benzine is zeer brandbaar. Wees voorzichtig en tank buiten, zie Brandstofveiligheid.

De motor en het uitlaatsysteem worden erg heet tijdens het gebruik. Risico op brandwonden. Laat de motor en het uitlaatsysteem afkoelen voordat u brandstof in het product bijvult.

Gebruik de brandstoftanks niet als steunpunten.

Een verkeerd type brandstof kan leiden tot schade aan de motor.

De motor werkt op benzine met een minimumoctaangehalte van 91 RON (87 AKI), niet gemengd met olie. We raden biologisch afbreekbare alkylaatbenzine aan.

Controleer het brandstofniveau voor elk gebruik en tank bij indien nodig.
Vul de brandstoftanks niet volledig. Vul tot de onderkant van de brandstoftankhals.

De stoel verstellen

De positie van de stoel kan naar voren of naar achteren worden verplaatst. Ook kan de stoelvering worden aangepast.

Opmerking: Breng geen wijzigingen aan de stoel aan wanneer het product in werking is.

Voer de volgende stappen uit om de stoel naar voren of naar achteren te verplaatsen.
1. Trek de hendel (A) aan de rechterkant van de stoel omhoog en houd deze vast.
2. Verplaats de stoel naar de juiste positie en laat de hendel los.
Draai de knop (B) aan de voorkant van de stoel met de klok mee of tegen de klok in om de stoelvering harder of zachter te maken.

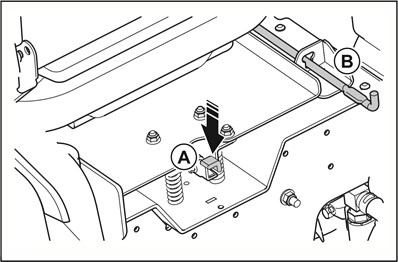

De stoel inklappen

De stoel kan naar voren worden geklapt om toegang te krijgen tot de accu en de hydrostatische transmissie.

Parkeer het product op een vlakke ondergrond.
Duw de vergrendeling (A) achter de stoel omlaag om de stoel los te maken.
Klap de stoel naar voren totdat de stang (B) is ingeschakeld.

De parkeerrem inschakelen en uitschakelen

Dit product heeft geen speciale parkeerremhendel. De parkeerrem is geïntegreerd in de 2 bedieningshendels.

Duw de 2 bedieningshendels tegelijkertijd weg van de stoel om de parkeerrem in te schakelen.
Opmerking: Het product moet stilstaan wanneer u de parkeerrem inschakelt.
Opmerking: De motor stopt als u de 2 bedieningshendels niet tegelijkertijd wegduwt van de stoel.
Trek de 2 bedieningshendels in de richting van de stoel om de parkeerrem uit te schakelen.

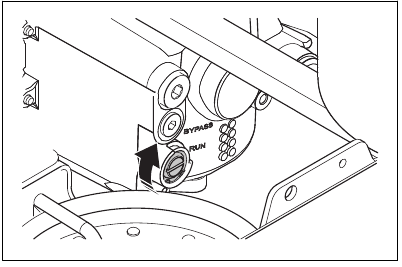

Het aandrijfsysteem uitschakelen en inschakelen

Schakel het aandrijfsysteem alleen uit wanneer het product op een vlakke ondergrond geparkeerd staat.

Als het nodig is om het product met de hand te verplaatsen, met de motor uit, moet het aandrijfsysteem worden uitgeschakeld. Het aandrijfsysteem wordt uitgeschakeld en ingeschakeld door de 2 bypass-kleppen. De bypass-kleppen bevinden zich aan de binnenkant van de transaxles.

Volg de onderstaande procedure om het aandrijfsysteem uit te schakelen.

Parkeer het product op een vlakke ondergrond en zet de motor af.
Zet het maaidek in de laagste stand.
Draai de bypass-kleppen 45° met de klok mee naar de BYPASS-stand (BYPASS-positie).
Om het aandrijfsysteem in te schakelen, draait u de bypass-kleppen naar de RUN-stand (WERKING).

Het maaidek in de transportstand of maai-stand zetten

Het maaidek moet tijdens transport in de transportstand staan.

Duw het dekhefpedaal en het dekvrijgavepedaal naar voren om de dekhef te ontgrendelen.
Duw het dekhefpedaal naar voren totdat het maaidek in de transportstand vergrendelt.
Duw het dekvrijgavepedaal naar voren om het maaidek in de maai-stand te laten zakken.

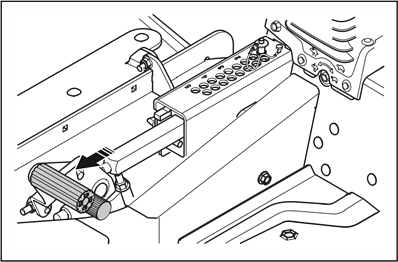

De maaihoogte instellen

Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of maai-stand zetten.
Duw op de knop bovenop de pen en trek de pen eruit.
Plaats de pen in het gat voor de juiste maaihoogte.
Opmerking: Als u op 5,1 cm of lager maait, moet u controleren of het nodig is om de dekhefveren aan te passen.
Duw het ontgrendelingspedaal naar voren om de transportvergrendeling los te maken en het maaidek in de maai-stand te laten zakken.

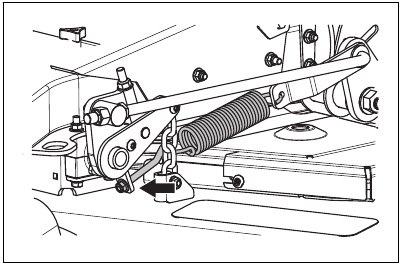

De dekhefveren aanpassen

Controleer of het nodig is om de dekhefveren aan te passen als u op 5,1 cm of lager maait.

Kantel de stoel naar voren.
Maak de moer los om de veerspanning aan te passen.

De motor starten

Ga op de stoel zitten.
Duw op de aftakas-knop om de aandrijving op het maaidek uit te schakelen.
Zet het maaidek in de transportstand. Zie Het maaidek in de transportstand of maai-stand zetten.
Schakel de parkeerrem in. Zie en schakel de parkeerrem uit.
Verplaats de gashendel (A) naar ½ gaspositie.
Als de motor koud is, trekt u de chokehendel (B) omhoog.
Draai de brandstoftankkraan om 1 van de 2 brandstoftanks te selecteren.
Stel de maaihoogte in. Zie De maaihoogte instellen.
Druk op de contactsleutel en draai deze naar de startpositie (C).
Wanneer de motor start, laat u de contactsleutel onmiddellijk los naar de bedrijfsstand.
Opmerking: Houd de contactsleutel niet langer dan 5 seconden per keer in de startpositie. Als de motor niet start, wacht u 15 seconden voordat u het opnieuw probeert.
Als de motor koud is, duwt u de chokehendel langzaam omlaag.
Laat de motor 3-5 minuten op ½ gas draaien voordat u vol gas geeft.
Duw de gashendel naar de vol gaspositie.

Het product bedienen

Start de motor. Zie De motor starten.
Schakel de parkeerrem uit. Zie De parkeerrem inschakelen en uitschakelen.
Duw de 2 bedieningshendels voorzichtig naar voren. Het product begint vooruit te bewegen. De voorwaartse snelheid neemt toe naarmate de 2 bedieningshendels verder naar voren worden geduwd.
Trek de 2 bedieningshendels voorzichtig naar achteren. Het product begint achteruit te bewegen. De achterwaartse snelheid neemt toe naarmate de 2 bedieningshendels verder naar achteren worden getrokken.
Zet de 2 bedieningshendels in de neutrale stand om de snelheid te verlagen en het product te stoppen.
Voer de volgende stappen uit om naar links of rechts te draaien wanneer u in voorwaartse richting gaat.
1. Trek de linker bedieningshendel naar achteren in de richting van de neutrale stand om het product naar links te laten draaien. Hoe verder u de linker bedieningshendel naar achteren trekt, hoe meer het product naar links draait.
2. Trek de rechter bedieningshendel naar achteren in de richting van de neutrale stand om het product naar rechts te laten draaien. Hoe verder u de rechter bedieningshendel naar achteren trekt, hoe meer het product naar rechts draait.
Voer de volgende stappen uit om een zero turn te maken.
1. Trek de 2 bedieningshendels naar achteren in de richting van de neutrale stand om de snelheid te verlagen of het product te stoppen.
2. Beweeg 1 bedieningshendel iets naar voren en de andere bedieningshendel iets naar achteren om een zero turn te maken.
Laat het maaidek zakken naar de maai-stand. Zie Het maaidek in de transportstand of maai-stand zetten.
Trek de aftakas-knop omhoog om de aandrijving van de messen in te schakelen.
Als het nodig is om de maaihoogte tijdens het gebruik aan te passen, raadpleegt u De maaihoogte instellen.

De motor afzetten

Beweeg de 2 bedieningshendels naar de neutrale stand om het product te stoppen.
Schakel de parkeerrem in.
Duw de aftakas-knop omlaag om de aandrijving van de messen uit te schakelen.
Zet het maaidek in de transportstand.
Beweeg de gashendel naar de minimale gasstand.
Laat de motor minimaal 1 minuut stationair draaien totdat de motor de gebruikelijke bedrijfstemperatuur heeft bereikt.
Draai de contactsleutel naar de stopstand.
Verwijder de contactsleutel uit het contact wanneer u niet in de buurt van het product bent.

Een goed maairesultaat krijgen

Voor de beste prestaties dient u regelmatig onderhoud aan het product uit te voeren zoals aangegeven in het onderhoudsschema. Zie Onderhoudsschema.
Maai geen nat gazon. Nat gras kan een slecht maairesultaat geven.
Begin met een hoge maaihoogte en verlaag deze geleidelijk.
Gebruik vol gas wanneer u het gras maait.
Beweeg het product met lage snelheid vooruit als het gras hoog en dik is.
Maai het gras in een onregelmatig patroon.
Wanneer de mulchkit wordt gebruikt, maai het gras dan vaker.
Voor het beste maairesultaat maait u het gras regelmatig.

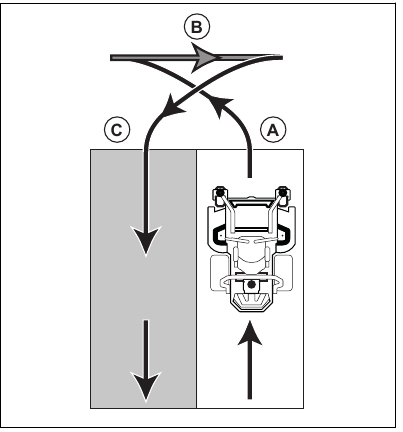

Een 3-puntsbocht maken

Een correcte bocht voorkomt schade aan het gazon. Het doel is om te draaien wanneer u vooruit of achteruit beweegt. Draai niet in een krappe cirkel op een gestopt wiel.

Maai een rij gras.
Maak een kleine bocht (A) in de richting van het ongesneden gras.
Trek de 2 bedieningshendels naar de achteruitpositie en beweeg het product achterwaarts (B).
Duw de bedieningshendels naar voren. Om een kleine bocht (C) te maken, trekt u harder aan de bedieningshendel die zich in de richting bevindt van de rij die u eerder hebt gemaaid.
Duw de 2 bedieningshendels naar voren om de volgende rij te maaien.

Onderhoud

Introductie

Voordat u onderhoudswerkzaamheden uitvoert, moet u het veiligheidshoofdstuk lezen en begrijpen.

O = Raadpleeg de motorhandleiding voor instructies.
X = De instructies worden in deze gebruikershandleiding gegeven.
Onderhoudsschema voor de gebruiker

Onderhoudsschema

* = De instructies worden niet in deze gebruikershandleiding gegeven.

Onderhoud	Dagelijks onderhoud		Onderhoudsinterval in uren							Elk seizoen
Onderhoud	Voor gebruik	Na gebruik	25	50	100	250	300	400	500	Elk seizoen

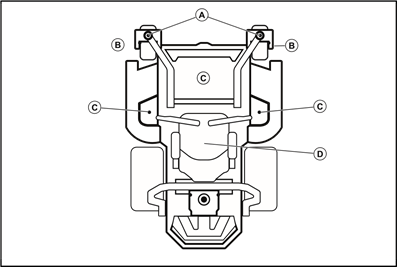

Alle smeernippels smeren. Zie Smeernippel.			O
Voer een controle van de parkeerrem uit. Zie De parkeerrem controleren en afstellen.						X
Voer een controle van het veiligheidssysteem uit. Zie Veiligheidsvoorzieningen op het product.	X
Zorg ervoor dat er geen brandstof- of olielekkage van het product is.	*
Zorg ervoor dat er geen beschadigingen aan het product zijn.	*
Zorg ervoor dat er geen losse onderdelen zijn.	*
Voer een controle op beschadigingen aan het maaidek uit.	*
Voer een controle van de bandenspanning uit. Zie Bandenspanning.	X
Start de motor en messen en luister naar ongebruikelijke geluiden.	*
Reinig de binnenkant van het maaidek. Zie Het product reinigen.		X		X
Voer een controle van de gaskabel en choke-kabel uit.						O
Reinig rondom de motor.		*		*
Reinig rondom de riemen en de riemschijven.		*		*
Voer een controle van de accuaansluitingen uit.				*						*
Voer een controle van de uitlaatdemper en het vonkenvangerscherm uit.				*						*
Slijp of vervang de messen. Zie De messen vervangen.				X						X
Vervang het brandstoffilter.										*
Voer een controle van de gaskabel uit.						*

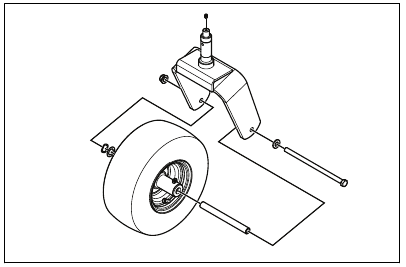

Voer een controle van de voorwielen uit.						*				X
Voer een controle van de riemen en de riemschijven uit.						*				*
Demonteer en onderzoek de startmotor.									*

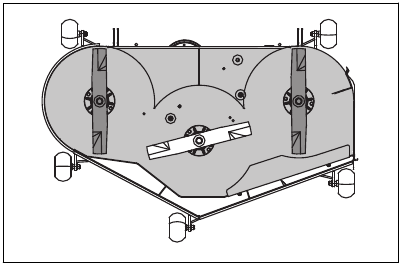

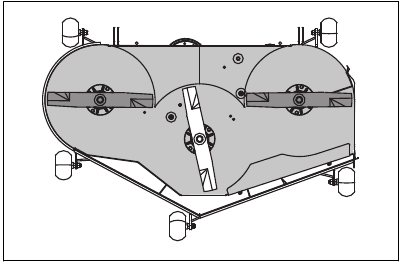

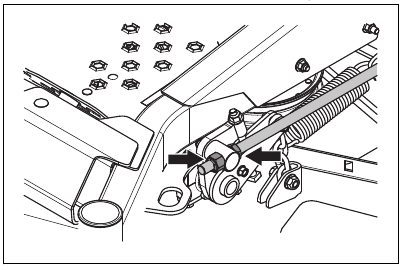

Voer een controle van het maaidek op afstelling uit. Zie De parallelliteit van het maaidek afstellen.									X	X
Voer een controle van het motoroliepeil uit. Zie Het motoroliepeil controleren.	O
Reinig de luchtinlaat van de motor.^{^[1]}		O
Voer een controle van de reinigingsklep op de motor uit.				O
Vervang de motorolie en het oliefilter.				O						O
Verwijder vuil van de cilinder en de koelribben op de cilinderkop.², ^{^[2]}					O
Voer een controle uit en reinig de koelribben op de oliekoeler.^{^[3]}					O
Voer een controle uit en reinig de bougies.					O					O
Vervang het primaire element van de luchtfilter.^{^[4]}						O
Voer een controle van het secundaire element van de luchtfilter uit.^{^[5]}						O
Reinig de verbrandingskamer.^{^[6]}							*
Voer een controle uit en pas de klepspeling aan.^{^[7]}							*
Reinig het klepzittingoppervlak.^{^[8]}							*
Vervang het secundaire element van de luchtfilter.^{^[9]}									O
Voer een controle van het hydraulische oliepeil uit.	X
Vervang de hydraulische olie en het filter. 11, 12								*

Bij stoffige omstandigheden moeten reiniging en vervanging vaker worden uitgevoerd.
Moet worden uitgevoerd door een erkende servicevertegenwoordiger.
Bij stoffige omstandigheden moeten reiniging en vervanging vaker worden uitgevoerd.
Bij stoffige omstandigheden moeten reiniging en vervanging vaker worden uitgevoerd.
Bij stoffige omstandigheden moeten reiniging en vervanging vaker worden uitgevoerd.
Bij stoffige omstandigheden moeten reiniging en vervanging vaker worden uitgevoerd.
Moet worden uitgevoerd door een erkende servicevertegenwoordiger.
Moet worden uitgevoerd door een erkende servicevertegenwoordiger.
Moet worden uitgevoerd door een erkende servicevertegenwoordiger.
Bij stoffige omstandigheden moeten reiniging en vervanging vaker worden uitgevoerd.
Moet worden uitgevoerd door een erkende servicevertegenwoordiger.
Bij stoffige omstandigheden moeten reiniging en vervanging vaker worden uitgevoerd.

Het product reinigen

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in lagers en elektrische aansluitingen komen en corrosie veroorzaken, wat schade aan het product veroorzaakt.

Reinig het product direct na gebruik.

Maak geen hete oppervlakken schoon, zoals de motor, de geluiddemper en het uitlaatsysteem. Wacht tot de oppervlakken zijn afgekoeld en verwijder vervolgens het gras of vuil.
Voordat u met water reinigt, reinigt u met een borstel. Verwijder gras en vuil op en rond de transmissie, de luchtinlaat van de transmissie en de motor.
Gebruik stromend water uit een slang om het product schoon te maken. Gebruik geen hoge druk.
Richt het water niet op elektrische componenten of lagers. Reinigingsmiddel verergert de schade meestal.
Gebruik perslucht om de bovenkant van het maaidek te reinigen.
Gebruik een waterslang om onder het maaidek schoon te maken.
Wanneer het product schoon is, start u het maaidek korte tijd om het resterende water te verwijderen.

De motor en de geluiddemper reinigen
Houd de motor en de geluiddemper vrij van grasresten en vuil. Grasresten die in brandstof of olie zijn gedrenkt, kunnen het brandgevaar vergroten en het risico dat de motor te heet wordt. Laat de motor afkoelen voordat deze wordt schoongemaakt. Reinig met water en een borstel.

Grasresten rond de geluiddemper drogen snel en vormen een brandrisico. Gebruik een borstel of verwijder de grasresten met water wanneer de geluiddemper koud is.

De accu reinigen
Corrosie en vuil op de accu en de polen kunnen ervoor zorgen dat het vermogen van de accu afneemt.

Verwijder de accu. Raadpleeg De accu verwijderen en plaatsen.
Spoel de accu met water en laat hem drogen.

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in lagers en elektrische aansluitingen komen en corrosie veroorzaken, wat schade aan het product veroorzaakt.
Reinig de polen en de kabeluiteinden van de accukabels met een staalborstel.

De parkeerrem controleren en afstellen

Zorg ervoor dat de aanpassingen gelijkmatig worden uitgevoerd op de 2 parkeerremmen van het product.

Parkeer het product op een vlakke ondergrond.
Zet de motor af.
Verwijder de bouten en parkeerrempanelen.
Controleer de onderdelen van de bedieningshendels op schade.
Controleer de parkeerremassemblages om er zeker van te zijn dat er geen onderdelen ontbreken.
Vervang alle beschadigde of ontbrekende onderdelen.
Duw de bedieningshendels volledig van de stoel af.
Meet de speling (A) tussen de vergrendelbeugel en de adapter met een voelermaat. De juiste speling is 0,030–0,060 inch/0,75–1,5 mm.
Draai de borgmoer (C) los met een steeksleutel van 1/2 inch.
Stel de juiste speling in tussen de vergrendelbeugel en de adapter.
1. Draai de stelmoer (B) losser of vaster.
2. Meet de speling.
3. Houd de stelmoer (B) in de juiste positie en draai de borgmoer (C) vast.
Activeer en deactiveer de parkeerremmen minimaal 6 keer om er zeker van te zijn dat ze correct werken. Raadpleeg De parkeerrem activeren en deactiveren.
Meet de speling (A) tussen de vergrendelbeugel en de adapter opnieuw.
Zorg ervoor dat er geen spanning op de parkeerremkabels staat wanneer de bedieningshendels volledig in de richting van de stoel worden getrokken. Voeg geen spanning toe aan de parkeerremkabels.
Plaats de parkeerrempanelen en draai de bouten vast.

De accu opladen

Laad de accu op als deze te zwak is om de motor te starten. Raadpleeg Accu oplaadtijden voor accu oplaadtijden.
Gebruik een standaard acculader.

Gebruik geen boost-oplader of startbooster. Een boost-oplader of een startbooster veroorzaakt schade aan het elektrische systeem van het product.
Koppel altijd de acculader los voordat u de motor start.

Een noodstart van de motor uitvoeren

Als de accu te zwak is om de motor te starten, kunt u startkabels gebruiken om een noodstart uit te voeren. Dit product heeft een 12V-systeem met negatieve aarde. Het product dat wordt gebruikt voor de noodstart moet ook een 12V-systeem met negatieve aarde hebben.

Explosiegevaar door explosief gas dat uit de accu komt. Sluit de negatieve pool van de volledig opgeladen accu niet aan op of in de buurt van de negatieve pool van de zwakke accu.

Gebruik de accu van het product niet om andere voertuigen te starten.

De startkabels aansluiten

Sluit het ene uiteinde van de rode kabel aan op de POSITIEVE accupool (+) van de zwakke accu (A).
Sluit het andere uiteinde van de rode kabel aan op de POSITIEVE accupool (+) van de volledig opgeladen accu (B).

Maak geen kortsluiting tussen de uiteinden van de rode kabel en het chassis.
Sluit het ene uiteinde van de zwarte kabel aan op de NEGATIEVE accupool (-) van de volledig opgeladen accu (C).
Sluit het andere uiteinde van de zwarte kabel aan op een CHASSIS AARDE (D), uit de buurt van de brandstoftank en de accu.

De startkabels verwijderen

Opmerking: verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

Verwijder de ZWARTE kabel van het chassis.
Verwijder de ZWARTE kabel van de volledig opgeladen accu.
Verwijder de RODE kabel van de 2 accu's.

De accu verwijderen en plaatsen

Klap de stoel naar voren. Raadpleeg De stoel inklappen.
Verwijder de bout en de moer van de accubeugel en verwijder de accubeugel van de accu.
Gebruik 2 sleutels om de zwarte accukabel los te koppelen van de negatieve (-) pool op de accu.
Gebruik 2 sleutels om de rode accukabel los te koppelen van de positieve (+) pool op de accu.
Verwijder de accu voorzichtig uit het product.
Installeer in omgekeerde volgorde.

De volgrichtingssnelheid aanpassen

Als het product niet recht vooruit beweegt, moet de volgrichtingssnelheid worden aangepast.

Pas de volgrichtingssnelheid altijd aan in een open ruimte zonder omstanders.

Controleer de bandenspanning. Raadpleeg Bandenspanning.
Draai de volgrichtingsregelaars naar buiten totdat ze gelijk liggen met de moeren. Raadpleeg Productoverzicht voor de locatie van de volgrichtingsregelaars.
Start het product.
Beweeg de bedieningshendels volledig naar voren en bedien het product op volgas.
Draai de volgrichtingsregelaar aan de rechterkant geleidelijk totdat het product naar rechts begint te bewegen.
Draai de volgrichtingsregelaar aan de linkerkant geleidelijk totdat het product recht vooruit begint te bewegen.

Bandenspanning

Zorg ervoor dat alle 4 banden de juiste bandenspanning hebben. Raadpleeg Technische gegevens.

De voorwielen verwijderen en plaatsen

Verwijder de moer en de bout om de voorwielen van de vorken te verwijderen.
Installeer in omgekeerde volgorde. Draai de moer en de bout vast tot 45 ft-lbs/61 Nm.

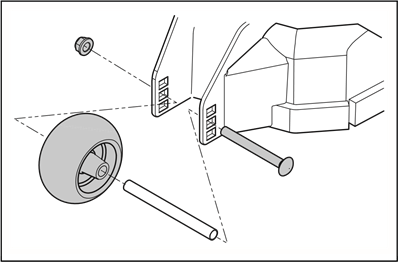

De antiscalpeerrollen afstellen

De antiscalpeerrollen houden het maaidek in de juiste positie op de grond en voorkomen gazonscalperen in de meeste terreinomstandigheden. De antiscalpeerrollen kunnen in 3 standen worden gezet voor verschillende graslengtes:

Bovenste positie: 1,5–2,5 inch/38–64 mm gras.
Middelste positie: 2,5–4 inch/64–102 mm gras.
Onderste positie: 4–5 inch/102–127 mm gras.

Parkeer het product op een vlakke ondergrond en zet de motor af.
Verwijder de moer, de bout, de as en de antiscalpeerrol.
Plaats de antiscalpeerrol in een van de 3 posities.

Het maaidek kan beschadigd raken als de antiscalpeerrollen onjuist zijn afgesteld. De antiscalpeerrollen moeten ongeveer 1/4 inch/6,4 mm van de grond verwijderd zijn.

Het parallellisme van het maaidek aanpassen

Deze procedure stelt het maaidek in een standaardpositie.

Zorg ervoor dat de bandenspanning correct is. Raadpleeg Bandenspanning.
Parkeer het product op een vlakke ondergrond.
Draai de buitenste mespunten om ze van links naar rechts uit te lijnen met de zijkant van het maaidek.

De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.
Meet de afstand tussen de grond en de onderkant van de mespunt aan de uitwerpkant van het maaidek. Noteer de afstand.
Meet de afstand tussen de grond en de onderkant van de mespunt aan de kant tegenover de uitwerpkant. De afstand moet hetzelfde zijn als de afstand voor de uitwerpkant. Als aanpassing nodig is, stelt u de 2 voorste bouten af totdat de 2 afstanden van links naar rechts gelijk zijn.
Draai de 2 buitenste messen om ze van voor naar achter uit te lijnen met het maaidek.
Stel de 2 achterste moeren af totdat de achterste mespunten 1/8–3/8 inch/3,2-9,5 mm hoger zijn ingesteld aan de achterkant dan aan de voorste mespunten.
Meet de afstanden opnieuw om er zeker van te zijn dat het maaidek correct is afgesteld.

De neutrale stand afstellen

De neutrale stand moet worden afgesteld als 1 van de 2 achterwielen draait terwijl de parkeerrem is ingeschakeld.

Gebruik een hefinrichting om het achterste deel van het product omhoog te tillen totdat de achterwielen van de grond zijn.
Plaats een stabiel object onder het product en zorg ervoor dat het product niet naar voren of naar achteren kan bewegen.
Activeer de parkeerrem.
Start het product.
Klap de stoel naar voren.

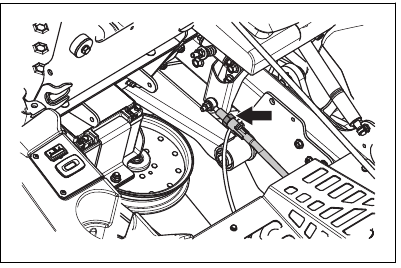

Verwijder de pen van de voorste koppeling en houd deze vast.
Draai de zeskantmoer met de hand met de klok mee of tegen de klok in totdat het achterwiel stilstaat.
Draai de zeskantmoer nogmaals in dezelfde richting en stop wanneer het achterwiel in de tegenovergestelde richting draait. Tel het aantal slagen dat u aan de zeskantmoer draait.
Draai de zeskantmoer in de tegenovergestelde richting, ½ van het aantal slagen dat u in de vorige stap hebt geteld.
Voer de afstelling voor de andere kant uit als dat nodig is.

De messen controleren

Beschadigde of onjuist uitgebalanceerde messen kunnen schade aan het product veroorzaken. Vervang beschadigde messen. Laat een erkende serviceagent u helpen bij het slijpen en uitbalanceren van botte messen.

Kijk naar de messen om te zien of ze beschadigd zijn en of het nodig is om ze te slijpen.

De messen vervangen

Verwijder de mesbout.
Monteer het nieuwe mes met de zijde zonder stempels in de richting van het maaidek.

Een onjuist type mes kan ervoor zorgen dat er objecten uit het maaidek worden geworpen en ernstig letsel veroorzaken. Gebruik alleen goedgekeurde messen.
Bevestig de mesbout. Draai de bout vast met een moment van 90 ft-lb / 122 Nm.

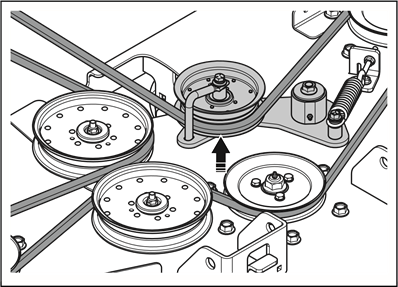

De maaidekriem verwijderen

Zet het maaidek in de laagste stand.
Verwijder de 2 riemafdekkingen.
Verwijder vuil en ongewenste materialen rond de messenhouders en het oppervlak van het maaidek.
Duw de spanarm naar binnen om de spanning op de maaidekriem te verminderen en verwijder de maaidekriem voorzichtig van de poelies.
Verwijder de maaidekriem van de elektrische koppeling op de motoras.

De maaidekriem installeren

Plaats de maaidekriem rond de poelie van de elektrische koppeling op de motoras.
Plaats de maaidekriem rond de poelies op het maaidek.
Opmerking: Raadpleeg de sticker met de riemgeleiding op het maaidek wanneer u de maaidekriem installeert.
Duw de spanarm naar binnen totdat u de maaidekriem rond de stationaire spanpoelie kunt plaatsen en houd deze daar vast.
Plaats de maaidekriem voorzichtig rond de stationaire spanpoelie en laat de spanarm langzaam terug in positie zakken.
Zorg ervoor dat de riemgeleiding overeenkomt met de riemgeleiding die op de sticker met de riemgeleiding wordt weergegeven.
Zorg ervoor dat de maaidekriem niet is gedraaid.

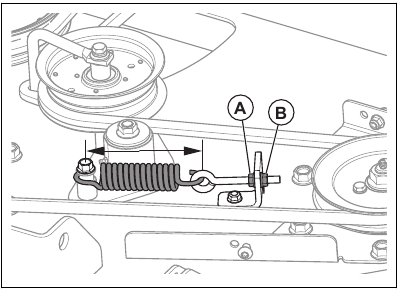

Meet de lengte van de spanveer.
Stel de spanveer af als de spanveer niet tussen 3,55–3,77 inch / 90,2–95,7 mm is.
1. Draai de borgmoer (A) los.
2. Draai de afstelmoer (B) totdat de spanveer de juiste lengte heeft.
3. Draai de borgmoer (A) vast.
Installeer de 2 riemafdekkingen.

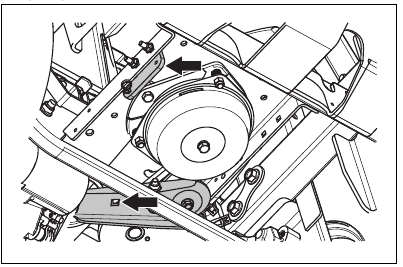

De pompriem verwijderen

Verwijder de maaidekriem. Zie De maaidekriem verwijderen.
Verwijder de koppelingsstop om toegang te krijgen tot de pompriem.
Koppel de koppelingsdraad los.
Plaats een breekijzer van 1/2 inch in de vierkante opening op de spanarm.
Beweeg de spanarm met het breekijzer om de spanning op de pompriem te verminderen.
Verwijder de riem van de motor en de pomppoelies.

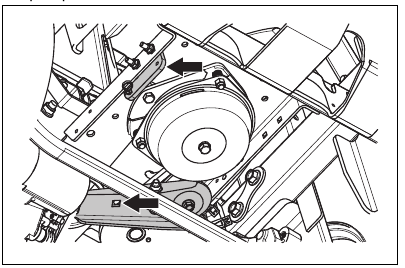

De pompriem installeren

Plaats de pompriem rond de poelie op de motor en vervolgens rond de linkerpomppoelie.
Plaats de pompriem rond de binnenkant van de spanpoelie.
Plaats een breekijzer van 1/2 inch in de vierkante opening op de spanarm.
Beweeg de spanpoelie terug en houd deze vast.
Plaats de pompriem rond de rechterpomppoelie en laat de spanarm terug in positie zakken.
Installeer de koppelingsstop.
Installeer de maaidekriem. Zie De maaidekriem installeren.
Controleer de spanning van de pompriem. De aanbevolen spanning van de pompriem is 27 lb / 12,25 kg.
Draai de moer op de oogbout op de spanpoelie om de spanning van de pompriem aan te passen.

Het motoroliepeil controleren

Parkeer het product op een vlakke ondergrond en zet de motor af.
Trek het bedieningskussen open om toegang te krijgen tot de motor.
Maak de peilstok los en trek deze eruit.
Maak de olie van de peilstok schoon.
Steek de peilstok in het gat voor de peilstok en draai deze vast.
Maak de peilstok los, trek hem eruit en lees het oliepeil af.
Het oliepeil moet zich tussen de markeringen op de peilstok bevinden. Als het niveau zich in de buurt van de ADD-markering bevindt, vult u olie tot de FULL-markering.
Vul de olie via het gat voor de peilstok. Vul de olie langzaam bij.
Opmerking: Raadpleeg Technische gegevens voor de soorten motorolie die Husqvarna aanbeveelt. Meng geen verschillende soorten olie.
Draai de peilstok volledig vast voordat u de motor start.

De motorolie vervangen

Als de motor koud is, start u de motor gedurende 1–2 minuten voordat u de motorolie aftapt. Hierdoor wordt de motorolie warm en kan deze sneller worden afgetapt.

Laat de motor niet langer dan 1–2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt erg heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

Parkeer het product op een vlakke ondergrond en zet de motor af.
Activeer de parkeerrem. Zie De parkeerrem activeren en deactiveren.
Verwijder al het vuil rond de olievuldop.
Verwijder de olievuldop en de peilstok.

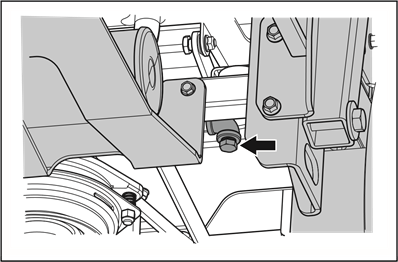

Zoek de aftapslang aan de rechterachterkant van de motor.
Plaats een opvangbak onder de olieaftapslang.
Verwijder de olieaftapplug.
Laat de olie in de opvangbak lopen.
Vervang en installeer de olieaftapplug.
Vul met nieuwe olie en controleer het motoroliepeil. Zie Het motoroliepeil controleren.
Installeer de olievuldop en de peilstok.

Opmerking: Raadpleeg Afvalverwerking voor een veilige verwijdering van gebruikte motorolie.

Lucht uit het hydrostatische systeem verwijderen

U moet regelmatig lucht uit het hydrostatische systeem verwijderen om lawaai tijdens de werking, een hoge bedrijfstemperatuur, schade aan onderdelen, overmatige uitzetting van hydraulische olie en vermindering van de aandrijving te voorkomen. De eerste keer dat er lucht uit het hydrostatische systeem wordt verwijderd, moeten de aandrijfwielen boven de grond worden geplaatst. U moet ook lucht uit het hydrostatische systeem verwijderen telkens wanneer het hydrostatische systeem is geopend voor onderhoud en wanneer er hydraulische olie is toegevoegd.

Zorg ervoor dat het hydraulische oliepeil correct is.
Deactiveer de parkeerrem.
Ontkoppel het aandrijfsysteem. Zie Het aandrijfsysteem ontkoppelen en inschakelen.
Start de motor en pas het snel stationair toerental toe. Zie Gasklepbediening.
Beweeg de bedieningshendels langzaam ongeveer 5 of 6 keer naar voren en naar achteren. Wanneer er lucht uit het hydrostatische systeem wordt verwijderd, daalt het hydraulische oliepeil.
Zet de gasklepbediening in de stationaire stand. Zie Gasklepbediening.
Schakel het aandrijfsysteem in. Zie Het aandrijfsysteem ontkoppelen en inschakelen.
Beweeg de bedieningshendels langzaam 5 of 6 keer naar voren en naar achteren.
Zet de motor af.
Controleer het hydraulische oliepeil en vul hydraulische olie bij indien nodig.
Voer de bovenstaande stappen indien nodig opnieuw uit totdat alle lucht uit het hydrostatische systeem is verwijderd. Wanneer het product correct werkt, is alle lucht uit het hydrostatische systeem verwijderd.

Smering, algemene informatie

Verwijder de contactsleutel om onbedoelde bewegingen tijdens het smeren te voorkomen.
Maak het gebied schoon voordat u een onderdeel van het product smeert.
Gebruik olie wanneer u smeert met een oliekan.
Wanneer u met vet smeert, gebruik dan een chassis- of kogellagervet dat corrosie voorkomt. Verwijder ongewenst vet na het smeren.
Smeer 2 keer per week als u het product dagelijks gebruikt.
Mors geen smeermiddel op de aandrijfriemen of de groeven van de riempoelies. Als u morst, reinig dan met alcohol. Als de wrijving tussen de aandrijfriem en de poelie niet voldoende is nadat u met alcohol hebt gereinigd, vervang dan de aandrijfriem.

Gebruik geen benzine of andere aardolieproducten om aandrijfriemen te reinigen.

Smeernippel

Zie	Smering
A	Smeer de smeernippel op de draaias met een vetspuit.
B	Smeer de smeernippel op de wielas met een vetspuit.
C	Smeer de smeernippels op elke as met een vetspuit.
D	Smeer de smeernippel op de spanarm van het maaidek.

Gebruik altijd vet van goede kwaliteit. Gebruik altijd de aanbevolen olie, zie Technische gegevens.

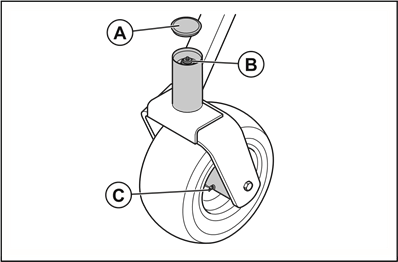

De voorwielen smeren

Verwijder de stofkap (A). Smeer de nippel (B) met een vetspuit totdat er vet uit de bovenste ring komt.
Smeer het gewrichtslager van de voorwielen (C) met een vetspuit totdat er vet uit komt.

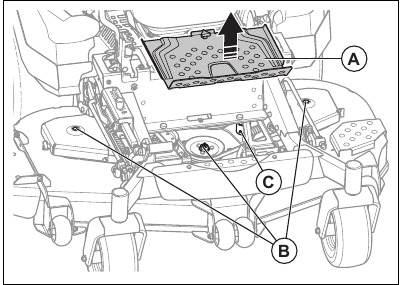

Om de maaidekspindel te smeren

Verwijder de voetsteunplaat (A).
Smeer de 3 maaidekspindels (B) 2-3 slagen. Let op: Gebruik een vetspuit met een rubberen slang wanneer u de maaidekspindels smeert.
Smeer de spanarm (C) 2-3 slagen.

Aanhaalkoppels

Motor krukasbout	50 ft-lb / 68 Nm
Mandrel poelie moeren	17 ft-lb / 23 Nm
Spanrol moeren	30 ft-lb / 40.6 Nm
Spanarm busmoer	70 ft-lb / 95 Nm
Wielmoeren	75 ft-lb / 102 Nm
Bladbouten	90 ft-lb / 122 Nm
Bougie	16.6 ft-lb / 22.5 Nm

Probleemoplossing

Schema voor probleemoplossing

Als u in deze bedieningshandleiding geen oplossing voor uw problemen kunt vinden, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.

Probleem	Oorzaak
De motor start niet.	De aandrijving van de messen is ingeschakeld. Zie PTO-knop (Power TakeOff).
	De besturingshendels zijn niet vergrendeld in de parkeerremstand.
	De accu is te zwak. Raadpleeg De accu opladen.
	Er zit vuil in de carburateur of de brandstofleiding.
	De afsluitklep van de brandstoftoevoer is gesloten of staat in de verkeerde stand.
	Het brandstoffilter of de brandstofleiding is verstopt.
	Het ontstekingssysteem is beschadigd.
De startmotor draait de motor niet rond.	De accu is te zwak. Raadpleeg De accu reinigen.
	De verbinding bij de kabelconnectoren op de accupolen is slecht. Raadpleeg De accu reinigen.
	Een zekering is doorgebrand. Raadpleeg Zekeringen.
	De OPC werkt niet correct. Raadpleeg Gebruiksomstandigheden.
De motor loopt niet soepel.	De carburateur is verkeerd afgesteld.
	Het brandstoffilter of de brandstofsproeier is verstopt.
	De choke is ingeschakeld en de motor is warm.
	De terugslagklep op de brandstoftankdop is verstopt.
	De brandstoftank is bijna leeg.
	De bougie is beschadigd.
	Verkeerde brandstofmix of brandstoftype.
	Er zit water in de brandstof.
	Het luchtfilter is verstopt.
De motor heeft blijkbaar geen vermogen.	Het luchtfilter is verstopt.
	De bougie is beschadigd.
	De carburateur is verkeerd afgesteld.
	Er zit lucht in het hydraulische systeem.
Er is trilling in het product.	De messen zitten los. Raadpleeg De messen controleren.
	Een of meer van de messen zijn niet in balans. Raadpleeg De messen controleren.
	De motor zit los.
De motor wordt te heet.	Het luchtfilter of de koelribben zijn verstopt.
	Er is overbelasting in de motor.
	De luchtstroom rond de motor is niet voldoende.
	De toerentalregelaar van de motor is beschadigd.
	Het oliepeil is te laag.
	Er zit vuil in de brandstofleiding.
	De bougie is beschadigd.
De accu laadt niet op.	De verbinding bij de kabelconnectoren op de accupolen is slecht. Raadpleeg De accu reinigen.
	De laadkabel is losgekoppeld.
	Het laadsysteem is beschadigd.
Het product beweegt langzaam, met een onregelmatige snelheid of helemaal niet.	De parkeerrem is ingeschakeld.
	De bypassklep op de pomp is geopend.
	De aandrijfriem op de transmissie zit los of is beschadigd.
	Er zit lucht in het hydraulische systeem.
De aandrijving van de messen schakelt niet in.	De aandrijfriem op het maaidek zit los.
	Het contact van de elektromagnetische koppeling zit los.
	De aandrijving van het mes is defect of zit los van de kabelconnectoren.
	Een zekering is doorgebrand.
De transaxle lekt olie.	De afdichtingen, behuizing of pakkingen zijn beschadigd.
De transaxle lekt olie.	Er zit lucht in het hydraulische systeem.
Het snijresultaat is onbevredigend.	De bandenspanning is verschillend aan de rechter- en linkerzijde. Raadpleeg Bandenspanning.
	De messen zijn beschadigd.
	De ophanging van het maaidek is niet waterpas.
	De messen zijn bot. Raadpleeg De messen controleren.
	Het product wordt bediend met een te hoge voorwaartse of achterwaartse snelheid. Raadpleeg Een goed snijresultaat krijgen.
	Het gras is lang. Raadpleeg Een goed snijresultaat krijgen.
	Er zit gras in het maaidek. Raadpleeg Het product reinigen.

Transport, opslag en verwijdering

Transport

Het product is zwaar en kan beknellingsletsel veroorzaken. Wees voorzichtig bij het laden op of van een voertuig of aanhangwagen.
Laad het product in omgekeerde richting op goedgekeurde hellingen met een maximale werkhoek van 10°. Til het product niet op.
Gebruik een goedgekeurde aanhangwagen voor het transport van het product.
Zorg ervoor dat u de plaatselijke verkeersregels kent voordat u het product in een aanhangwagen of op de weg vervoert.
Stop de brandstoftoevoer van het product.
Vergrendel het product met goedgekeurde middelen, zoals riemen. Gebruik sjorpunten op het product. De parkeerrem is niet voldoende om het product tijdens het transport te vergrendelen.

Het product slepen

Voordat u het product sleept, moet u het veiligheidshoofdstuk lezen en begrijpen. Raadpleeg Veiligheid.

Wees voorzichtig bij het slepen van het product.
Bedien het product langzaam bij het slepen van het product.
De remafstand wordt groter bij het slepen van het product. Zorg ervoor dat u de snelheid op tijd vermindert.
Maak voor een veilige bediening wijde bochten.
Sleep niet in de buurt van sloten, open water en andere gevaarlijke gebieden.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen, en voor meer dan 30 dagen opslag. Als u 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen plakkerige deeltjes verstopping in de carburateur veroorzaken. Dit heeft een negatief effect op de motorfunctie.

Voeg een stabilisator toe om plakkerige deeltjes tijdens opslag te voorkomen. Als alkylbenzine wordt gebruikt, is een stabilisator niet nodig. Als u standaardbenzine gebruikt, stap dan niet over op alkylbenzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant zijn opgegeven. Voeg de stabilisator toe en laat de motor minimaal 10 minuten draaien, totdat de brandstof in de carburateur stroomt.

Bewaar het product niet met brandstof in de tank in een binnenruimte of op plaatsen met een slechte luchtstroom. Brandgevaar als brandstofdampen in de buurt komen van open vuur, vonken of controlelampjes in bijvoorbeeld boilers, warmwatertanks en wasdrogers.

Verwijder gras, bladeren en andere brandbare materialen van het product om het risico op brand te verminderen. Laat het product afkoelen voordat u het opbergt.

Reinig het product, zie Het product reinigen.
Verwijder ongewenste materialen van de koelventilator.
Repareer lakschade om corrosie te voorkomen.
Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
Verwijder de accu. Reinig deze, laad hem op en bewaar hem koel tijdens de opslag.
Vervang de motorolie en gooi de afgewerkte olie weg.
Maak de brandstoftank leeg. Start de motor en laat hem draaien totdat er geen brandstof meer in de carburateur zit.
Opmerking: Maak de brandstoftank en carburateur niet leeg als er een stabilisator is toegevoegd.
Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
Smeer alle smeernippels, verbindingen en assen.
Bewaar het product in een schone en droge ruimte en plaats er een afdekking op voor meer bescherming.

Verwijdering

Chemicaliën kunnen gevaarlijk zijn en mogen niet op de grond worden gegooid. Gooi gebruikte chemicaliën altijd weg bij een servicecentrum of een daarvoor bestemde afvalverwerkingslocatie.
Als het product versleten is, stuur het dan naar de dealer of naar een daarvoor bestemde recyclinglocatie.
Olie, oliefilters, brandstof en de accu kunnen een negatief effect hebben op het milieu. Volg de plaatselijke recyclingvoorschriften en toepasselijke regelgeving.
Gooi de accu niet bij het huisvuil.
Stuur de accu naar een Husqvarna-servicevertegenwoordiger of gooi hem weg op een afvalverwerkingslocatie voor gebruikte accu's.

Technische gegevens

	Z560L
Motor
Merk/Model	Kawasaki/FX850V
Nominaal motorvermogen, pk/kW^{^[10]}	27/20.1
Cilinderinhoud, cm³	852
Max. motortoerental, tpm	3600 ± 100
Brandstof, min. octaangetal loodvrij, max. 10% ethanol, max. 15% MTBE	87
Tankinhoud, gallons/l	12/45.4
Olie	Klasse SF, SG, SH, SJ of SL SAE40, SAE30, SAE20W-50, SAE10W-40, SAE10W-30, SAE5W-20
Olie-inhoud, ounces/liters	76.8/2.3
Smeersysteem	Druk met oliefilter
Koelsysteem	Luchtgekoeld
Luchtfilter	Heavy-duty bus
Dynamo, V. amp. @ 3600 tpm	12 V 15 amp @ 3600 tpm
Startmotor	Elektrisch
Afmetingen
Lengte, in./cm	81/206
Breedte, in./cm	53.5/136
Breedte inclusief omhooggeklapte uitwerpkoker, in./cm	63.8/162
Breedte inclusief omlaaggeklapte uitwerpkoker, in./cm	74/188
Hoogte, in./cm	46/117
Hoogte, ROPS omhoog, in./cm	73/185
Gewicht, met lege tanks, lb/kg	1250/567
Max. bruto voertuiggewicht (GVWR), lb/kg^{^[11]}	2200/998
Max. hellingshoek, graden °	10
Maaibreedte, in./cm	60/152.4
Maaihoogte, in./cm	1 - 5/3 - 13
Maaidek
Dekconstructie	10 gauge vervaardigd
	Z560L
Aantal messen	3
Lengte mes, in./cm	21/53.23
Mesaansluiting	Elektromagnetische koppeling
Productiviteit, acres/u / m²/u	5.8/23,471
Banden
Bandenspanning, achter – voor, kPa/PSI/bar	103/15/1
Zwenkwielen voor, in.	13 x 6.5-6
Achterbanden, pneumatisch, in.	24 x 12-12
Anti-scalpeerrol	3 verstelbaar
Transmissie
Transmissie	Hydro-Gear^® ZT5400
Transmissieolie	Klasse SL SAE20W-50
Besturing	Dubbele hendels, schuimrubberen greep
Maximale snelheid vooruit, mph/kmh	12/19.3
Maximale snelheid achteruit, mph/kmh	6/9.7
Remmen	Mechanische parkeerrem
Elektrisch systeem
Accu	12 V 230 CCA Klasse
Bougie	NGK BPR4ES
Elektrodeafstand, in./mm	.030/0.76
Aanhaalkoppel bougie, ft-lb/Nm	16.6/22.5

Oplaadtijden accu

STD-accu	Laadstatus	Geschatte oplaadtijd tot volledige lading bij 80°F / 26°C^{^[12]}
		Maximale snelheid bij:
		50 ampère	30 ampère	20 ampère	10 ampère
12.6 V	100%	Volledig opgeladen
12.4 V	75%	20 min	35 min	48 min	90 min
12.2 V	50%	45 min	75 min	95 min	180 min
12.0 V	25%	65 min	115 min	145 min	280 min
11.8 V	0%	85 min	150 min	195 min	370 min

Elektrisch schema

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna Z560L - Zero-Turn Grasmaaier Handleiding
