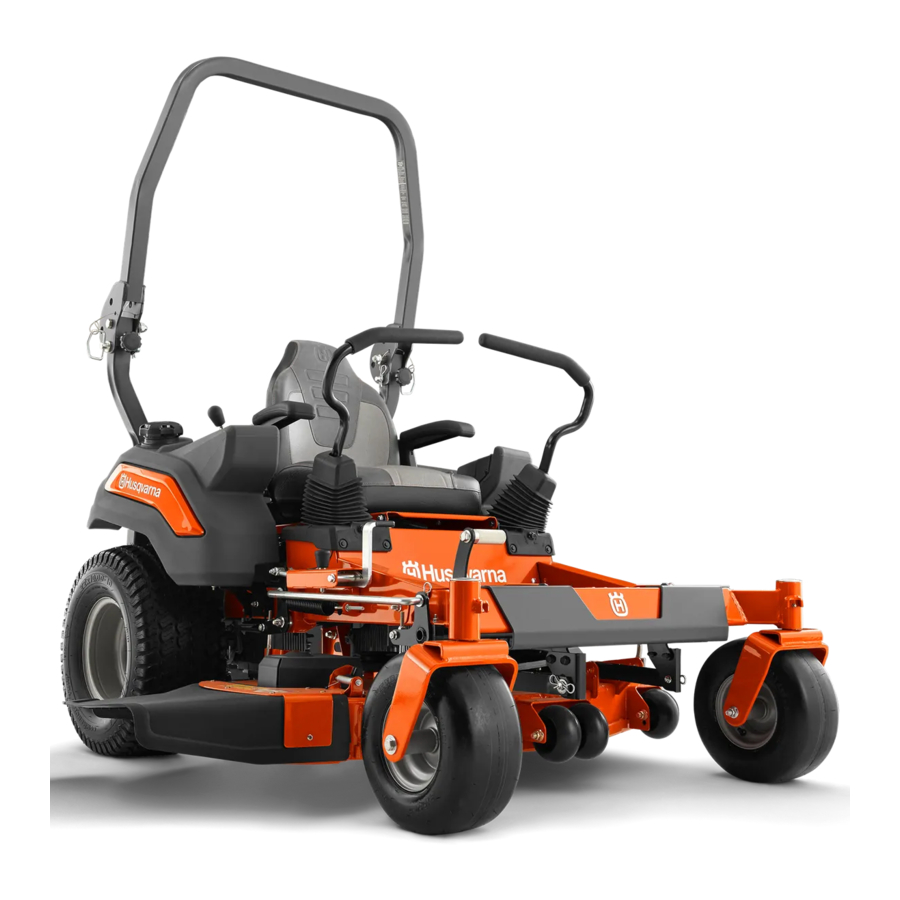

Husqvarna Z454 - Zero-Turn grasmaaier handleiding

INLEIDING

Lees de bedieningshandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u de machine gebruikt.
Deze machine is gebouwd voor superieure efficiëntie om snel voornamelijk grote oppervlakken te maaien. Een bedieningspaneel dat gemakkelijk toegankelijk is voor de bediener en een hydrostatische transmissie die wordt geregeld door stuurregelaars dragen beide bij aan de prestaties van de machine. Deze handleiding is een waardevol document. Lees de inhoud zorgvuldig door voordat u de machine gebruikt of onderhoudt. Het opvolgen van instructies (gebruik, service, onderhoud) door iedereen die deze machine bedient is belangrijk voor de veiligheid van de bediener en anderen. Het kan ook de levensduur van de machine aanzienlijk verlengen en de verkoopwaarde verhogen. Als u uw machine verkoopt, zorg er dan voor dat u de bedieningshandleiding aan de nieuwe eigenaar geeft. Het laatste hoofdstuk van deze bedieningshandleiding biedt een servicejournaal. Zorg ervoor dat service- en reparatiewerkzaamheden worden gedocumenteerd. Een correct bijgehouden servicejournaal verlaagt de servicekosten voor het onderhoud en beïnvloedt de verkoopwaarde van de machine. Neem contact op met uw dealer voor meer informatie. Neem de bedieningshandleiding mee wanneer de machine voor service naar uw dealer wordt gebracht.

Algemeen
In deze bedieningshandleiding worden links en rechts, achterwaarts en voorwaarts gebruikt in relatie tot de gebruikelijke rijrichting van de machine. Continue toewijding om onze producten te verbeteren vereist dat specificaties en ontwerp zonder kennisgeving kunnen worden gewijzigd.

Rijden en transport op de openbare weg

Controleer de toepasselijke verkeersregels voordat u over de openbare weg transporteert. Als de machine wordt getransporteerd, moet u altijd goedgekeurde bevestigingsmiddelen gebruiken en ervoor zorgen dat de machine correct is bevestigd. Gebruik deze machine NIET op de openbare weg.

Slepen

Als de machine is uitgerust met een trekhaak, wees dan veel voorzichtiger bij het slepen. Laat geen kinderen of anderen in of op de gesleepte apparatuur. Maak wijde bochten om scharen te voorkomen. Rijd langzaam en laat meer afstand om te stoppen. Sleep niet op hellend terrein. Het gewicht van de gesleepte apparatuur kan leiden tot verlies van tractie en verlies van controle. Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor gesleepte apparatuur. Sleep niet in de buurt van sloten, kanalen en andere gevaren.

Bediening

Deze machine is uitsluitend gebouwd voor het maaien van gras op gazons en vlakke grond zonder obstakels zoals stenen, boomstronken, enz. De machine kan ook worden gebruikt voor andere taken wanneer deze is uitgerust met speciale accessoires die door de fabrikant worden geleverd. Bedieningsinstructies voor de accessoires worden bij de levering geleverd. Alle andere soorten gebruik zijn onjuist. De aanwijzingen van de fabrikant met betrekking tot bediening, onderhoud en reparaties moeten zorgvuldig worden opgevolgd. Grasmaaiers en alle andere gemotoriseerde apparatuur kunnen potentieel gevaarlijk zijn als ze onjuist worden gebruikt. Veiligheid vereist een goed oordeel, zorgvuldig gebruik in overeenstemming met deze instructies en gezond verstand. De machine mag alleen worden bediend, onderhouden en gerepareerd door personen die bekend zijn met de speciale kenmerken van de machine en die ook kennis hebben van de veiligheidsinstructies. Gebruik alleen goedgekeurde reparatieonderdelen om deze machine te onderhouden. Ongevallenpreventievoorschriften, andere algemene veiligheidsvoorschriften, arbeidsveiligheidsregels en verkeersregels moeten zonder uitzondering worden nageleefd. Ongeoorloofde wijzigingen aan het ontwerp van de machine kunnen de fabrikant ontheffen van aansprakelijkheid voor daaruit voortvloeiend persoonlijk letsel of materiële schade.

Goede service
De producten van Husqvarna worden over de hele wereld verkocht bij onafhankelijke dealers, retailers en online winkels. Het maakt niet uit waar u een product of oplossing van Husqvarna koopt, u kunt erop rekenen dat ons team u gedurende de hele levensduur van het product speciale service en ondersteuning biedt. Als u een reserveonderdeel wilt bestellen, een garantieclaim wilt indienen of servicegerelateerde vragen hebt, raadpleeg dan de volgende professional:

Deze handleiding hoort bij de machine met het fabricagenummer:

Motor

Transmissie

Fabricagenummer
Het fabricagenummer van de machine is te vinden op de gedrukte plaat die is bevestigd aan de motorruimte. Vermeld op de plaat, van boven naar beneden zijn:

• De typeaanduiding van de machine (I.D.).
• Het typenummer van de fabrikant (Model).
• Het serienummer van de machine (Serienr.)

Zorg ervoor dat u de typeaanduiding en het serienummer bij de hand hebt wanneer u reserveonderdelen bestelt.

Het fabricagenummer van de motor staat op een van de kleppendeksels. Op de plaat staat:

• Het model van de motor.
• Het type van de motor.
• Code

Zorg ervoor dat u deze bij de hand hebt wanneer u reserveonderdelen bestelt. De wielmotoren en hydrostatische pompen hebben een barcode-sticker aan de achterkant.

SYMBOLEN EN STICKERS

Deze symbolen zijn te vinden op de machine en in de bedieningshandleiding. Bestudeer ze zorgvuldig totdat u weet wat ze betekenen.

Wordt in deze publicatie gebruikt om de lezer te wijzen op een risico op persoonlijk letsel of overlijden, vooral als de lezer de instructies in de handleiding niet opvolgt.

Wordt in deze publicatie gebruikt om de lezer te wijzen op een risico op materiële schade, vooral als de lezer de instructies in de handleiding niet opvolgt. Wordt ook gebruikt wanneer er een mogelijkheid is van verkeerd gebruik of verkeerde montage.

Reverse (Achteruit)	Neutral (Neutraal)	Fast (Snel)	Slow (Langzaam)	Choke (Choke)	Fuel (Brandstof)	Park Brake (Parkeerrem)
Danger (Gevaar)	Use protective glasses (Gebruik een veiligheidsbril)	Use protective gloves (Gebruik beschermende handschoenen)	Wear hearing protection (Draag gehoorbescherming)		Do not stand here (Niet hier staan)
Battery acid is corrosive, explosive and flammable (Accuzuur is corrosief, explosief en ontvlambaar)	Do not touch parts (Raak geen onderdelen aan)		Keep away from the discharge deck (Blijf uit de buurt van het uitwerpkanaal)		Do not use without deflector or grass catcher (Niet gebruiken zonder deflector of grasvanger)
Read Operator Manual (Lees de bedieningshandleiding)	Shut off engine, before maintenance or repair (Schakel de motor uit voor onderhoud of reparatie)	Keep a safe distance from the machine (Houd een veilige afstand tot de machine)		Use on slopes no greater than 10° (Gebruik op hellingen van niet meer dan 10°)	No passengers (Geen passagiers)
Whole body exposure to thrown objects (Blootstelling van het hele lichaam aan weggeslingerde objecten)	Severing of fingers and toes (Afhakken van vingers en tenen)	Do not open or remove safety shields wIth engine running (Open of verwijder geen veiligheidskappen als de motor draait)	Careful backing up, watch for other people (Voorzichtig achteruitrijden, let op andere mensen)		Careful going forward, watch for other people (Voorzichtig vooruitgaan, let op andere mensen)

VEILIGHEID

Veiligheidsinstructies
Deze instructies zijn voor uw veiligheid. Lees ze zorgvuldig door.

DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN OBJECTEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD.

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF OM HET LEVEN KOMEN DOOR DEZE APPARATUUR. Lees zorgvuldig alle veiligheidsinstructies die volgen en gehoorzaam ze.

De American Academy of Pediatrics adviseert dat kinderen minimaal 16 jaar oud moeten zijn voordat ze een zitmaaier bedienen.

Kinderen beschermen

Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en de maaiactiviteit. Denk niet dat kinderen blijven waar je ze het laatst hebt gezien.

• Houd kinderen uit het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bediener.


• Wees alert en zet de machine uit als een kind het gebied betreedt.
• Kijk voor en tijdens het achteruitrijden achter en naar beneden voor kleine kinderen.
• Vervoer geen kinderen, zelfs niet met de messen uitgeschakeld. Ze kunnen eraf vallen en ernstig gewond raken of de veilige bediening van de machine verstoren. Kinderen die in het verleden hebben meegereden, kunnen plotseling het maaigebied binnenkomen om opnieuw mee te rijden en kunnen worden overreden of achteruit overreden door de machine.


• Laat kinderen de machine niet bedienen.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

Algemene bediening

• Lees, begrijp en gehoorzaam alle instructies op de machine en in de handleiding voordat u begint.


• Het wordt aanbevolen dat iemand weet dat u aan het maaien bent en hulp kan verlenen bij een blessure of ongeval.
• Degenen die deze machine bedienen, onderhouden en/of repareren, moeten eerst deze gebruikershandleiding lezen en begrijpen. Lokale wetten kunnen de leeftijd van de gebruiker reguleren. De eigenaar is verantwoordelijk voor het opleiden van de gebruikers van deze apparatuur.
• De eigenaar en bediener van deze apparatuur kunnen ongevallen voorkomen en zijn verantwoordelijk voor ongevallen of verwondingen die henzelf, andere personen en/of eigendommen overkomen.
• Steek geen handen of voeten in de buurt van draaiende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Laat alleen verantwoordelijke volwassenen, die bekend zijn met de instructies, de machine bedienen.
• Maak het gebied vrij van objecten zoals stenen, speelgoed, draad, enz., die kunnen worden opgepakt en weggeslingerd door de messen.


• Zorg ervoor dat er zich geen omstanders in het gebied bevinden voordat u de machine bedient. Stop de machine als iemand het gebied betreedt.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruitrijden.
• Richt het uitgeworpen materiaal niet op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bediener. Stop de messen bij het oversteken van grindoppervlakken.
• Bedien de machine niet zonder de volledige grasvanger, uitwerpbescherming of andere veiligheidsvoorzieningen op hun plaats en werkend.
• Vertraag voordat u draait.
• Schakel altijd de messen uit, verplaats de stuur bedieningshendel naar de parkeerremstand, stop de motor en verwijder de sleutels voordat u afstapt.
• Vervoer geen passagiers. De machine is alleen bedoeld voor gebruik door één persoon.
• Bedien de machine alleen bij daglicht of goed kunstlicht.

• Ontkoppel de messen wanneer u niet maait. Schakel de motor uit en wacht tot alle onderdelen volledig tot stilstand zijn gekomen voordat u de machine reinigt, de grasvanger verwijdert of de uitwerpbescherming ontstopt.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Let op het verkeer wanneer u in de buurt van of over wegen rijdt.
• Wees voorzichtiger bij het laden of uitladen van de machine in een aanhanger of vrachtwagen.
• Draag altijd een veiligheidsbril tijdens het bedienen van de machine.

Bij gebruik van de machine moet goedgekeurde persoonlijke beschermingsmiddelen worden gebruikt. Persoonlijke beschermingsmiddelen kunnen het risico op letsel niet wegnemen, maar verminderen de mate van letsel als er een ongeval gebeurt. Raadpleeg uw verkoper voor hulp bij het kiezen van de juiste apparatuur.

• Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, inclusief (minimaal) stevig schoeisel, oogbescherming en gehoorbescherming. Maai niet in korte broeken en/of schoeisel met open tenen.
• Gegevens tonen aan dat bedieners van 60 jaar en ouder betrokken zijn bij een groot percentage van aan zitmaaiers gerelateerde verwondingen. Deze bedieners moeten evalueren of ze de zitmaaier veilig kunnen bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
• Volg de aanbevelingen van de fabrikant op voor wielgewichten of contragewichten.
• Houd de machine vrij van gras, bladeren of ander vuil dat hete uitlaat- of motoronderdelen kan raken en kan verbranden. Laat het maaidek geen bladeren of ander vuil ploegen dat ophoping kan veroorzaken. Verwijder olie- of brandstoflekkage voordat u de machine bedient of opbergt.
• Laat de machine afkoelen voor opslag.

Persoonlijke veiligheidsuitrusting

• Zorg ervoor dat er eerste hulp materiaal bij de hand is wanneer u de machine gebruikt.
• Gebruik de machine niet op blote voeten.
• Draag altijd beschermende schoenen of laarzen. Stalen neuzen worden aanbevolen.

• Draag altijd een goedgekeurde veiligheidsbril of een volledig vizier bij het monteren of besturen.
• Draag altijd handschoenen bij het hanteren van de messen.
• Draag geen losse kleding die vast kan komen te zitten in bewegende onderdelen.
• Gebruik gehoorbeschermers om schade aan het gehoor te voorkomen.

Werken op hellingen

Hellingen zijn een belangrijke oorzaak van verlies van controle en kantelongevallen, wat kan leiden tot ernstig letsel of de dood. Werken op hellingen vereist meer zorg. Als u de helling niet kunt oprijden of als u zich er ongemakkelijk bij voelt, maai deze dan niet.

• Maai op en neer hellingen (maximaal 10 graden), niet dwars.


• Let op gaten, sporen, hobbels, stenen of andere verborgen objecten. Oneffen terrein kan de machine doen kantelen. Hoog gras kan obstakels verbergen.
• Selecteer een lage grondsnelheid, zodat het niet nodig is om te stoppen op de helling.
• Maai niet op nat gras. Banden kunnen de grip verliezen.
• Vermijd starten, stoppen of draaien op een helling. Als de banden grip verliezen, ontkoppel dan de messen en ga langzaam rechtdoor de helling af.
• Beweeg langzaam en geleidelijk op hellingen. Maak geen plotselinge veranderingen in snelheid of richting, waardoor de machine kan omrollen.


• Wees voorzichtiger tijdens het bedienen van de machine met grasvangers of andere hulpstukken; de stabiliteit van de machine kan worden beïnvloed.
• Niet gebruiken op steile hellingen.
• Probeer de machine niet te stabiliseren door een voet op de grond te zetten.
• Maai niet in de buurt van afgronden, greppels of taluds. De machine kan plotseling omrollen als een wiel over de rand is of de rand instort.

Rijd niet op of af heuvels met hellingen groter dan 10 graden. Rijd niet over hellingen.

Veilige omgang met benzine

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u voorzichtig zijn bij het hanteren van benzine. Benzine is zeer ontvlambaar en de dampen zijn explosief.

De motor en het uitlaatsysteem worden erg heet tijdens bedrijf. Er bestaat een risico op brandwonden bij aanraking. Laat de motor en het uitlaatsysteem afkoelen voordat u gaat tanken.

• Tank de machine niet binnenshuis.


• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik alleen goedgekeurde benzinecontainers.
• Verwijder de tankdop niet en vul geen brandstof bij terwijl de motor draait. Laat de motor afkoelen voordat u gaat tanken.
• Bewaar de machine of brandstofcontainer niet op een plaats waar open vuur, vonken of waakvlammen aanwezig zijn, zoals bij een waterverwarmer of ander apparaat.
• Voordat u begint met tanken, moet u het risico op statische elektriciteit tot een minimum beperken door een metalen oppervlak aan te raken.
• Vul geen containers in een voertuig of op een vrachtwagen of aanhangwagen met plastic bekleding. Zet containers altijd op de grond, uit de buurt van het voertuig, wanneer u ze vult.
• Doe niet te veel brandstof in de tank. Plaats de tankdop terug en draai deze goed vast.
• Verwijder benzine-aangedreven apparatuur van de vrachtwagen of aanhangwagen en tank deze op de grond. Als dit niet mogelijk is, tank dergelijke apparatuur met een draagbare container, in plaats van met een benzinepistool.
• Houd het vulpistool te allen tijde in contact met de rand van de brandstoftank of de opening van de container totdat het tanken is voltooid. Gebruik geen vergrendeling op het vulpistool.
• Als er brandstof op kleding is gemorst, trek dan onmiddellijk andere kleding aan.
• Start de motor niet in de buurt van gemorste brandstof.
• Gebruik geen benzine als schoonmaakmiddel.
• Als er lekken in het brandstofsysteem optreden, mag de motor niet worden gestart totdat het probleem is opgelost.
• Controleer het brandstofniveau voor elk gebruik en laat ruimte over voor de brandstof om uit te zetten, omdat de warmte van de motor en de zon er anders voor kan zorgen dat de brandstof uitzet en overloopt.

Algemeen onderhoud

• Gebruik de machine niet binnenshuis of in ruimtes zonder correcte ventilatie. De uitlaatgassen bevatten koolmonoxide, een reukloos en giftig dodelijk gas.


• Zorg ervoor dat de apparatuur in goede staat verkeert en dat alle moeren en bouten, vooral die waarmee de mesbevestigingen vastzitten, correct zijn vastgedraaid en op het juiste moment.


  Gebruik een veiligheidsbril voor onderhoudswerkzaamheden.

• Onderhoud of vervang veiligheids- en instructielabels indien nodig.
• Grijp niet in bij de beoogde werking van of verminder de bescherming die wordt geboden door een veiligheidsvoorziening. Controleer de werking ervan regelmatig. Gebruik GEEN machine met een veiligheidsvoorziening die niet correct werkt.
• Controleer de onderdelen van de grasopvangbak en de uitwerpbescherming regelmatig en vervang ze indien nodig door onderdelen die door de fabrikant worden aanbevolen.

  De motor mag niet worden gestart wanneer de vloerplaat van de bestuurder of de beschermplaten voor de aandrijfriem van het maaidek zijn verwijderd.
• Wijzig de instellingen van de motorregelaars niet en vermijd het laten draaien van de motor met te hoge toerentallen. Als u de motor te snel laat draaien, kunnen machineonderdelen beschadigd raken.
• Om het risico op brand te verminderen, moet u de machine vrijhouden van gras, bladeren of ander vuil. Maak olie- of brandstofvlekken schoon en verwijder met brandstof doordrenkt vuil. Laat de machine afkoelen voordat u hem opbergt.
• Stop om de apparatuur te inspecteren als u ergens overheen rijdt of ergens tegenaan botst. Voer indien nodig reparaties uit voordat u start.
• Voer geen aanpassingen of reparaties uit terwijl de motor draait.
• De messen zijn scherp en kunnen snijwonden en diepe wonden veroorzaken. Wikkel de messen in of gebruik beschermende handschoenen bij het hanteren ervan.
• Controleer de werking van de parkeerrem regelmatig. Stel af en onderhoud indien nodig.
• Werk niet aan het starters circuit als er brandstof is gemorst.

• Zorg ervoor dat de vuldop van de brandstoftank goed is bevestigd en dat er geen ontvlambare stoffen in een open vat worden bewaard.
• Er kunnen vonken ontstaan bij het werken met de accu en de zware kabels van het startermotorcircuit. Dit kan leiden tot accu-explosie, brand of oogletsel. Er zullen geen vonken ontstaan nadat de aardingskabel (normaal gesproken negatief, zwart) van de accu is verwijderd.


• Koppel de aardingskabel eerst los van de accu en sluit deze als laatste weer aan.
• Maak geen kortsluiting over het starterrelais om de starter te laten draaien.
• Wees zeer voorzichtig bij het hanteren van accuzuur. Zuur op de huid kan ernstige corrosieve brandwonden veroorzaken. Als u accuzuur op uw huid morst, spoel dan onmiddellijk met water.
• Zuur in de ogen kan blindheid veroorzaken, neem onmiddellijk contact op met een arts.
• Wees voorzichtig bij het onderhouden van de accu. Er vormen zich explosieve gassen in de accu. Voer geen onderhoud aan de accu uit tijdens het roken of in de buurt van open vuur of vonken. De accu kan exploderen en ernstig letsel of schade veroorzaken.


• De machine is alleen getest en goedgekeurd met de apparatuur die oorspronkelijk is geleverd of aanbevolen door de fabrikant. Gebruik alleen goedgekeurde reparatieonderdelen voor de machine.
• De mulchmessen mogen alleen worden gebruikt in bekende gebieden wanneer maaien van hogere kwaliteit noodzakelijk is.
• Maak het maaidek en de onderkant van het maaidek regelmatig schoon. Vermijd het spuiten van water op de motor en elektrische onderdelen.

Vervoer

• De machine is zwaar en kan ernstig beknellingsletsel veroorzaken. Wees voorzichtiger wanneer deze op een voertuig of aanhangwagen wordt geladen of ervan wordt verwijderd.
• Gebruik opritten over de volledige breedte om de machine in een aanhangwagen of vrachtwagen te laden.
• De twee voorste en achterste sjorbanden moeten worden gebruikt en naar beneden en naar buiten vanaf de machine worden gericht.

• Controleer en volg de plaatselijke verkeersregels voordat u de machine op de weg vervoert.
• Gebruik een goedgekeurde aanhangwagen om de machine te vervoeren. Schakel de brandstoftoevoer uit. Maak de machine vast met goedgekeurde apparaten, zoals banden, kettingen of riemen.
• Sleep deze machine niet, dit kan schade veroorzaken aan het aandrijfsysteem.
• Sleep geen aanhangwagens enz. met deze maaier. Ze kunnen scharen of kantelen, waardoor de maaier beschadigd raakt en de bestuurder mogelijk ernstig letsel oploopt.
• Laad de eenheid op een vrachtwagen of aanhangwagen door met een lage snelheid omhoog te rijden op opritten van voldoende sterkte. Niet tillen! De machine is niet bedoeld om met de hand te worden opgetild.
• Gebruik bij het laden of verwijderen van deze machine niet meer dan de maximaal aanbevolen werkhoek van 10 graden.

Wees uiterst voorzichtig bij het laden van de machine in een vrachtwagen of aanhangwagen met behulp van opritten. Er bestaat de mogelijkheid van ernstig letsel of de dood als de machine van de opritten valt.

De parkeerrem is niet voldoende om de machine tijdens transport op zijn plaats te houden. Zorg ervoor dat de machine correct is vastgemaakt aan het transportvoertuig. Rijd de machine altijd achteruit op het transportvoertuig om te voorkomen dat deze omvalt.

Slepen

Als de machine is uitgerust met een trekhaak, wees dan veel voorzichtiger bij het slepen. Laat kinderen of anderen niet in of op gesleepte apparatuur zitten. Maak ruime bochten om scharen te voorkomen. Rijd langzaam en houd meer afstand om te stoppen. Sleep niet op hellend terrein. Het gewicht van de gesleepte apparatuur kan leiden tot verlies van grip en verlies van controle. Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor gesleepte apparatuur. Sleep niet in de buurt van sloten, kanalen en andere gevaren.

Vonkenvanger

Deze maaier is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterde beboste, met struiken bedekte of met gras begroeide gronden, tenzij het systeem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving. Federale wetten zijn van toepassing op federaal land. Als een vonkenvanger wordt gebruikt, moet deze door de bediener in goede staat worden gehouden. Een vonkenvanger voor de geluiddemper is verkrijgbaar via uw erkende Husqvarna-dealer.

Rollover Protection System

Het Rollover Protection System (ROPS) verhoogt het basisgewicht van de unit met 25 kg (55 lb).

• Gebruik ROPS niet als hef-, bevestigings- of ankerpunt.
• Gebruik ROPS niet voor het slopen of slepen.
• Overschrijd het maximale bruto voertuiggewicht (GVW) niet van: 618 kg (1362 lb).
• Lees de bedieningshandleiding voor gebruik.
• Maak de veiligheidsgordel goed vast als de unit een ROPS heeft.
• Zorg ervoor dat de veiligheidsgordel correct werkt en snel kan worden losgemaakt in geval van nood.
• Houd de inklapbare ROPS in de opgeheven en vergrendelde stand en gebruik de veiligheidsgordel bij het bedienen van de machine.
• Laat een inklapbare ROPS tijdelijk zakken, alleen wanneer dit absoluut noodzakelijk is. Draag de veiligheidsgordel NIET wanneer de ROPS is ingeklapt.
• Controleer zorgvuldig de vrije hoogte (d.w.z. voordat u onder bomen, elektriciteitsdraden, door deuropeningen rijdt) tijdens het laden in een vrachtwagen of aanhanger.
• Houd de ROPS in veilige staat door periodiek te controleren op schade en alle bevestigingsmiddelen goed vast te draaien. Controleer alle bouten, inclusief die van de veiligheidsgordel, op het juiste aanhaalmoment voor elk gebruik.
• Controleer de ROPS-structuur op schade vóór elk gebruik. Als een onderdeel van de ROPS beschadigd is, moet de gehele ROPS worden vervangen.
• Verwijder de ROPS NIET.
• Vermijd waar mogelijk het bedienen van de unit in de buurt van sloten, taluds en gaten.
• Verminder de snelheid bij het draaien, het oversteken van hellingen en op ruwe, gladde of modderige oppervlakken. Blijf uit de buurt van hellingen die te steil zijn voor een veilige bediening.
• Let op waar u naartoe gaat, vooral aan het einde van de rij, op wegen en rond bomen.

• Sta niet toe dat anderen meerijden.
• Bedien de maaier soepel, zonder schokkerige bochten, starts of stops.
• Wanneer de maaier is gestopt, schakel de parkeerrem stevig in.
• ROPS-stang is NIET bedoeld voor gebruik bij temperaturen onder nul.

Houd er rekening mee dat er GEEN bescherming tegen omrollen is wanneer de ROPS is ingeklapt.

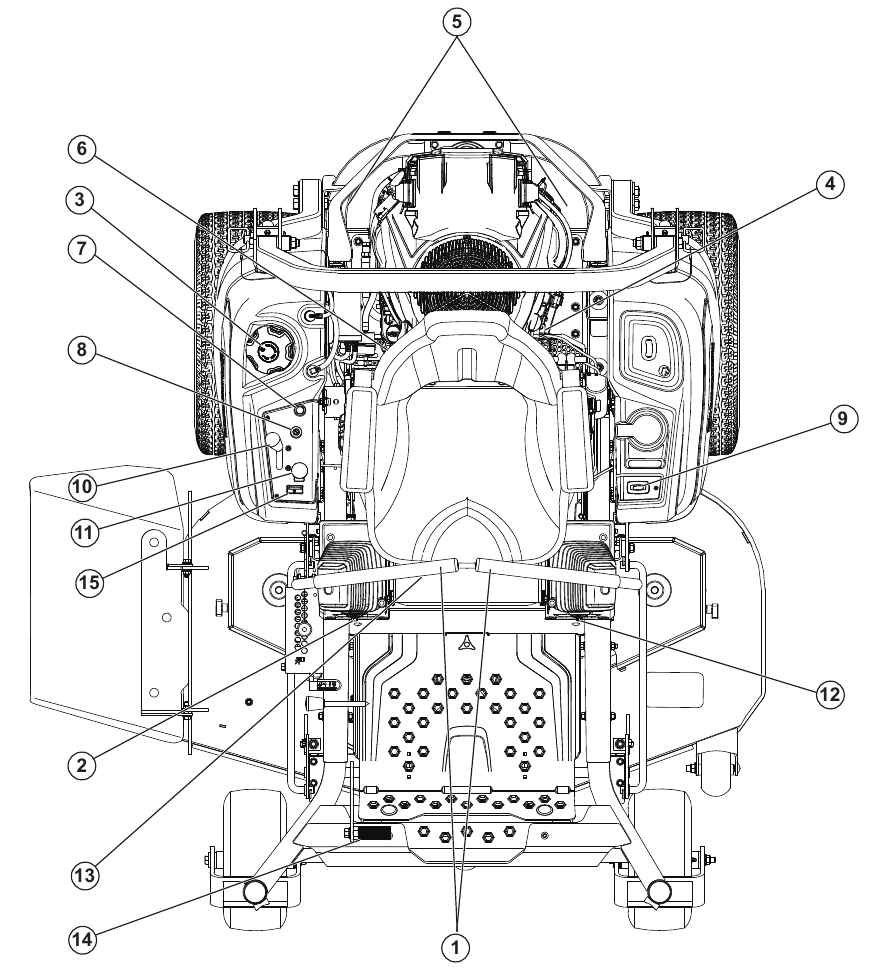

BEDIENINGSELEMENTEN

Deze bedieningshandleiding beschrijft de Husqvarna Zero Turn Rider. De rider is uitgerust met een viertaktmotor met bovenliggende kleppen.
De krachtoverbrenging van de motor vindt plaats via riemaangedreven hydraulische pompen. Met behulp van de linker en rechter besturingshendels wordt de doorstroming geregeld en daarmee de richting en snelheid.

1. Bewegingsbedieningshendels/Parkeerrem 6.

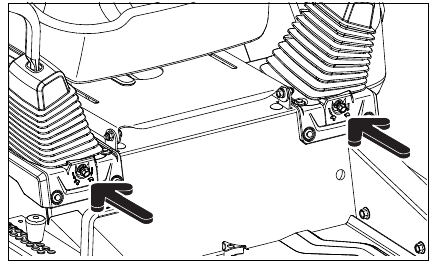

2. Volgbout

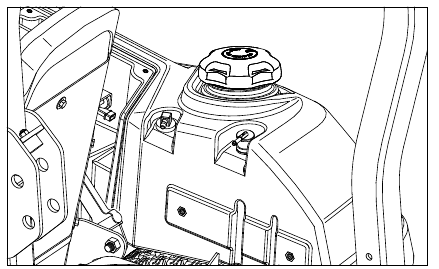

3. Brandstoftank

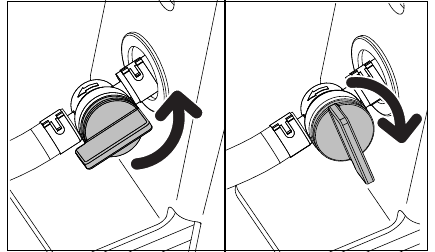

4. Brandstofafsluiter

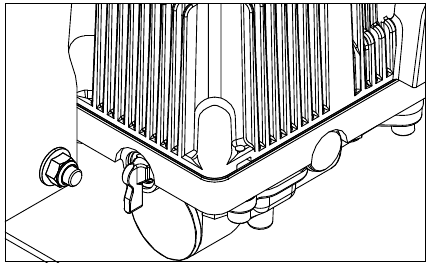

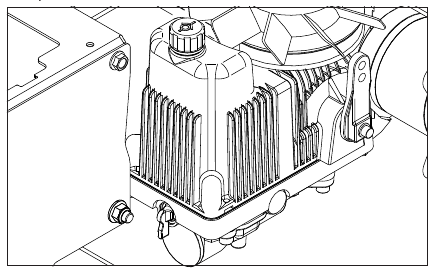

5. Hydro ontgrendeling

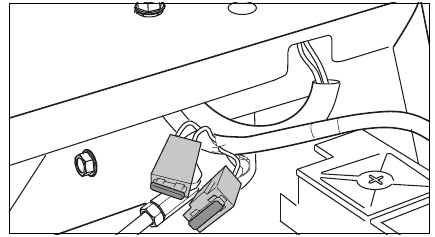

6. Zekeringen

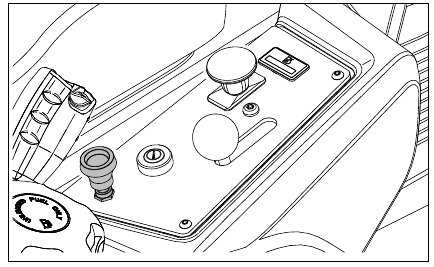

7. Choke control

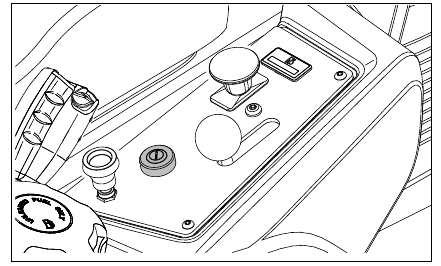

8. Ignition switch

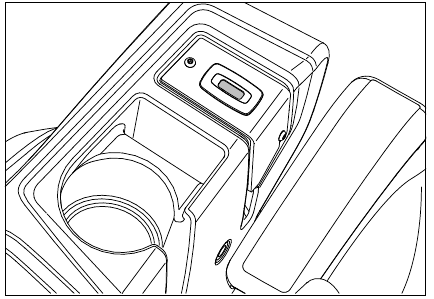

9. Servicemeter

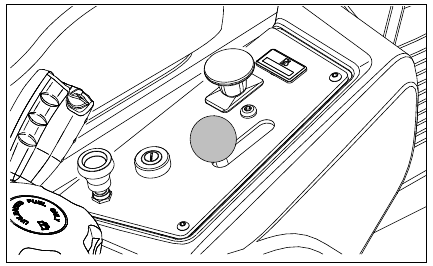

10. Throttle

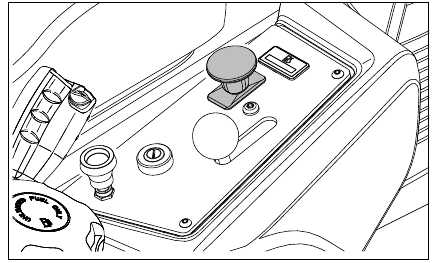

11. Messen schakelaar
12. Volgbout

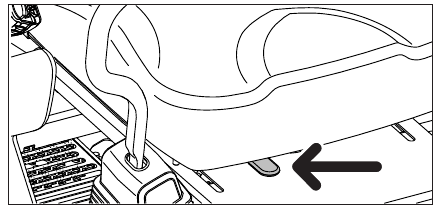

13. Stoelverstelling

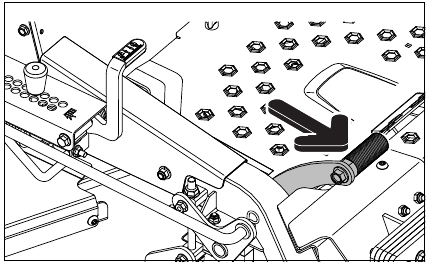

14. Maaihoogte instelling
15. Brandstofmeter

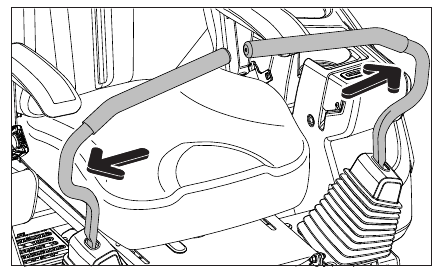

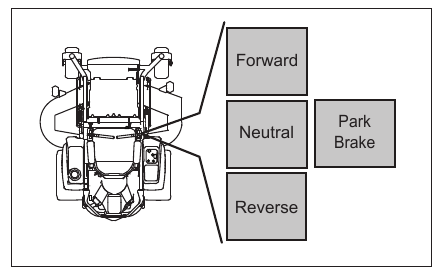

Besturingshendels

De snelheid en richting van de machine zijn continu variabel met behulp van de twee besturingshendels. De besturingshendels kunnen naar voren of naar achteren worden bewogen rond een neutrale positie. Er is een neutrale / parkeerrempositie die de parkeerrem activeert wanneer de besturingshendels naar buiten worden bewogen. Wanneer beide hendels in de neutrale positie (N) staan, staat de machine stil. Door beide hendels gelijkmatig naar voren of naar achteren te bewegen, beweegt de machine in een rechte lijn vooruit of achteruit.

Om bijvoorbeeld naar rechts te draaien tijdens het vooruit rijden, beweegt u de rechter hendel naar de neutrale positie. De rotatie van het rechterwiel wordt verminderd en de machine draait naar rechts. Een "zero turn" (draaien om de eigen as) kan worden bereikt door één hendel naar achteren te bewegen (achter de neutrale positie) en de andere besturingshendel voorzichtig vanuit de neutrale positie naar voren te bewegen. De draairichting bij het "zero turnen" wordt bepaald door welke besturingshendel naar achteren achter de neutrale positie wordt bewogen. Als de linker besturingshendel naar achteren wordt getrokken, draait de machine naar links. Wees voorzichtiger bij het gebruik van deze manoeuvre. Als de besturingshendels in ongelijke posities staan wanneer u stilstaat of niet in de sleuven passen om de hendels naar buiten te bewegen, kunnen ze worden aangepast.

De machine moet stilstaan ​​wanneer de parkeerrem wordt geactiveerd. Activeer altijd de parkeerrem voordat u afstapt. Laat de parkeerrem los voordat u de maaier verplaatst.

De machine kan erg snel draaien als één besturingshendel veel verder naar voren wordt bewogen dan de andere.

Throttle Control

De throttle (gasklep) regelt het motortoerental en de rotatiesnelheid van de messen, ervan uitgaande dat de messenschakelaar is uitgetrokken. De bediening wordt naar voren of naar achteren bewogen om het motortoerental te verhogen of te verlagen. Om het risico te voorkomen dat de bougies vervuilen, laat de motor niet lang stationair draaien. GEBRUIK VOL GAS BIJ HET MAAIEN, voor de beste maaiprestaties en het opladen van de batterij.

Ignition Switch

The ignition switch (contactschakelaar) wordt gebruikt om de motor te starten en te stoppen. Op modellen met koplampen draait u de sleutel met de klok mee naar ACCESSORY voor gebruik van de koplampen.

Choke Control

De choke control (chokeklep) wordt gebruikt voor koude starts om de motor een rijker brandstofmengsel te geven. Trek voor koude starts de bediening omhoog.

Blade Switch

Om het maaidek in te schakelen, trekt u de knop uit; de messen zijn uitgeschakeld wanneer de knop wordt ingedrukt.

Service Meter

De servicemeter geeft het totale aantal uren weer dat de motor heeft gedraaid en geeft aan wanneer de motor en maaier onderhoud nodig hebben. Na elke 50 bedrijfsuren verschijnt er een oliekan-pictogram dat twee uur blijft branden, voordat een automatische reset plaatsvindt. Om de meter handmatig te resetten, zet u de sleutel vijf keer uit en aan met tussenpozen van één seconde. Raadpleeg het Service Journal van deze handleiding voor onderhoud aan de motor en maaier.

Opmerking: De servicemeter werkt (telt uren) alleen wanneer de motor draait. Zorg ervoor dat u de sleutel uitzet wanneer de machine niet in gebruik is, om te voorkomen dat meteruren zich ophopen.

Stoelverstellingshendel (Alleen van toepassing op Z400X)

De stoel kan in de lengterichting worden versteld. De hendel onder de voorkant van de stoel wordt naar links bewogen (zoals gezien door de bestuurder in de stoel) om de stoel naar achteren of naar voren te verstellen.

De stoel mag niet worden versteld terwijl de machine in beweging is.

Fuel Shut Off Valve

De fuel shut off valve (brandstofafsluiter) bevindt zich net voor de montagebeugel van de achterste brandstoftank. De klep is gesloten wanneer het handvat haaks op de brandstofleiding staat.

Fuses

Fuses (Zekeringen) bevinden zich aan de rechterkant van de machine en zijn toegankelijk door de stoel naar voren te kantelen. De zekeringen zijn platte steekzekeringen van het type dat in auto's wordt gebruikt. De 20 A is de primaire zekering. De 7,5 A is voor de koppeling van het maaidek.

Tracking

Als de maaier niet recht rijdt, controleer dan de luchtdruk in beide achterbanden. De aanbevolen luchtdruk voor de achterbanden is 15 psi (1 bar).

1. Tracking adjustments are made using the volgbouten.
2. For preliminary tracking adjustment, move apparaat naar een open, onbelemmerd gebied, zoals een lege parkeerplaats of een open veld.
3. Turn the tracking bolts in as far as possible.
4. Back the tracking bolts out 4 full turns. Any meer dan vier slagen kan het apparaat beschadigen.
5. Test operate unit by driving it at full throttle en de volledige voorwaartse positie op beide bewegingsbedieningshendels. Draai geleidelijk de volgbout aan de rechterkant in totdat het apparaat merkbaar naar rechts begint te drijven.
6. Drive forward at full throttle with both motion bedieningshendels in de volledige voorwaartse positie. Draai geleidelijk de volgbout (linkerkant) in totdat het apparaat recht rijdt.

Cutting Height Pedal

De gewenste maaihoogte wordt ingesteld met de hoogtepen. Het cutting height pedal (pedaal voor de maaihoogte) ontgrendelt de maaihoogte om het maaidek op de geselecteerde hoogte te plaatsen. Duw voor transport het hefpedaal volledig naar voren totdat de maaihoogte in de transportstand (hoogste) vergrendelt.


Zet het maaidek voor transport altijd in de hoogste stand.

Hydro Release Levers

De transmissie-bypass-hendels moeten worden ingeschakeld bij het duwen of trekken van de machine. Transmissies worden in de bypass-modus gezet door de hendels in de horizontale positie te draaien. De bypass-hendels bevinden zich aan de voorkant van beide transmissies. Zie Handmatig transport in het hoofdstuk Bediening.

Fuel Tank

Lees de veiligheidsinstructies voordat u gaat tanken. De inhoud van de tank is vijf gallons (ongeveer 19 liter). Controleer regelmatig de pakking van de tankdop op beschadigingen en houd de dop goed vastgedraaid. De motor draait op een minimum van 87-octaan loodvrije benzine (geen oliemengsel). Milieuvriendelijke alkylaatbenzine kan worden gebruikt. Zie Technische gegevens over ethanolbrandstof. Methanolbrandstof is niet toegestaan. Gebruik geen E85-alcoholhoudende brandstof. Er kunnen schade aan de motor en onderdelen optreden. Bij gebruik bij temperaturen onder 0 °C (32 °F) gebruikt u verse, schone winterbenzine om een ​​goede start bij koud weer te garanderen.

Benzine is zeer brandbaar. Wees voorzichtig en vul de tank buitenshuis (zie het veiligheidsgedeelte).

De ervaring leert dat alcoholgemengde brandstoffen (gasohol, ethanol of methanol genoemd) vocht kunnen aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Tap de benzinetank af, start de motor en laat deze draaien totdat de brandstofleidingen en de carburateur leeg zijn. Gebruik het volgende seizoen verse brandstof. Gebruik geen motor- of carburateurreinigers in de brandstoftank, anders kan er blijvende schade ontstaan.

Vul tot de onderkant van de vulhals. Voeg niet te veel benzine toe. Veeg gemorste olie of brandstof weg. Bewaar, mors of gebruik geen benzine in de buurt van open vuur.

De motor en het uitlaatsysteem worden erg heet tijdens het gebruik. Er bestaat een risico op brandwonden bij aanraking. Laat de motor en het uitlaatsysteem afkoelen voordat u gaat tanken.

BEDIENING

Lees het gedeelte Veiligheid en de volgende pagina's als u niet bekend bent met de machine.

Oefenen

Vanwege de unieke besturing zijn zero-turn maaiers veel wendbaarder dan gewone zitmaaiers. Lees dit gedeelte volledig door voordat u probeert de maaier op eigen kracht te verplaatsen. Gebruik bij de eerste bediening van de maaier, of totdat u vertrouwd bent met de bedieningselementen, een lagere gassnelheid en een lagere rijsnelheid. Beweeg de bedieningshendels NIET naar de verste voorwaartse of achterwaartse posities tijdens de eerste bediening.
Nieuwe gebruikers moeten vertrouwd raken met de beweging van de maaier op een harde ondergrond, zoals beton of asfalt, VOORDAT ze proberen op gras te werken. Totdat de bestuurder vertrouwd is met de bedieningselementen van de maaier en het draaien zonder draaicirkel, kunnen overdreven agressieve manoeuvres het gazon beschadigen.

Besturing
Vooruit en achteruit bewegen
De richting en snelheid van de bewegingen van de maaier worden beïnvloed door de beweging van de bedieningshendel(s) aan elke kant van de maaier. De linkerhendel bedient het linkerwiel. De rechterhendel bedient het rechterwiel.
Nieuwe gebruikers moeten de maaier duwen (zie het gedeelte Machine met de hand verplaatsen in de bediening) naar een open, vlak gebied zonder andere personen, voertuigen of obstakels in de buurt. Om het apparaat op eigen kracht te verplaatsen, moet de bestuurder op de stoel zitten en de motor starten (zie Voor Starten in het gedeelte Bediening). Pas het motortoerental aan tot stationair, schakel de messen op dit moment niet in. Trek de bedieningshendels naar binnen. Zolang de bedieningshendels niet naar voren of naar achteren zijn bewogen, zal de maaier niet bewegen.
Beweeg de twee bedieningshendels langzaam iets naar voren. Hierdoor begint de maaier in een rechte lijn vooruit te bewegen. Trek de bedieningshendels terug naar de neutrale stand en voorkom dat de maaier beweegt. Trek iets terug aan de bedieningshendels, waardoor de maaier naar achteren kan bewegen. Duw de bedieningshendels naar voren naar de neutrale stand om te voorkomen dat de maaier beweegt.

Naar rechts draaien
Terwijl u in een voorwaartse richting beweegt, trekt u de rechterhendel terug naar de neutrale stand terwijl u de positie van de linkerhendel handhaaft, dit vertraagt de rotatie van het rechterwiel en zorgt ervoor dat de machine in die richting draait.

Naar links draaien
Terwijl u in een voorwaartse richting beweegt, trekt u de linkerhendel terug naar de neutrale stand terwijl u de positie van de rechterhendel handhaaft, dit vertraagt de rotatie van het linkerwiel en zorgt ervoor dat de machine in die richting draait.

Nul-omdraaien
Terwijl u in een voorwaartse richting beweegt, trekt u eerst de twee bedieningshendels terug totdat de maaier stopt of aanzienlijk vertraagt. Door vervolgens de ene hendel iets naar de voorwaartse positie en de andere in de achterwaartse positie te bewegen, voltooit u de draai.

Rolbeugel
Bedien het apparaat met de rolbeugel in de geheven en vergrendelde positie en gebruik de veiligheidsgordel. Er is geen bescherming tegen omrollen wanneer de rolbeugel omlaag is. Als het nodig is om de rolbeugel te laten zakken, draag dan de veiligheidsgordel niet. Verhoog de rolbeugel zodra de ruimte dit toelaat.

De veiligheidsgordel moet worden gebruikt wanneer de rolbeugel in de rechtopstaande positie staat.

Zorg ervoor dat het werkgebied vrij is van stenen en andere objecten die door de roterende messen kunnen worden weggegooid.

Voor het starten

1. Lees de paragrafen over Veiligheid en Bedieningselementen voordat u de machine start.
2. Voer het dagelijkse onderhoud uit voor het starten (zie Onderhoudsschema in de paragraaf Onderhoud).
3. Controleer of er voldoende brandstof in de brandstoftank zit.
4. Stel de stoel in op de gewenste positie.

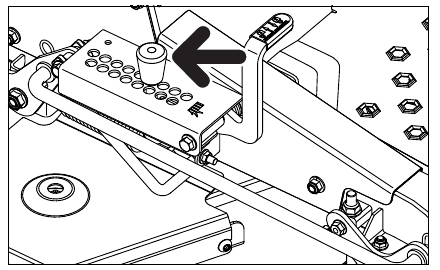

5. Stel de maaihoogte van het maaidek in door de hefpen in de gewenste maaihoogte te steken.

Aan de volgende voorwaarden moet worden voldaan voordat de motor kan worden gestart:

• De messchakelaar moet naar beneden worden gedrukt in de uitgeschakelde positie.
• De parkeerrem moet worden geactiveerd door beide bedieningshendels in de buitenste (parkeerrem aan) positie te hebben.
• Beide besturingselementen moeten in de vergrendelde (buitenste) neutrale / parkeerrempositie staan.

De motor starten

1. Ga op de stoel zitten.

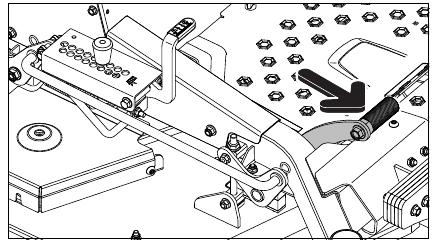

2. Breng het maaidek omhoog naar de transportstand door het hefpedaal naar voren te vergrendelen.


3. Duw de messchakelaar omlaag om de maaierbladen uit te schakelen.
4. Beweeg de besturingselementen naar buiten naar de vergrendelde (buitenste) neutrale / parkeerrempositie.

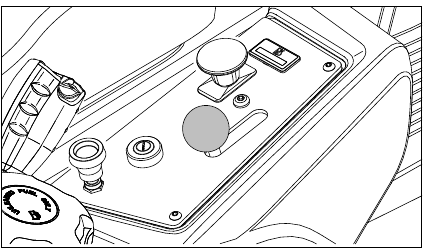

5. Zet de gashendel in de middelste stand. Als de motor koud is, trek dan de choke omhoog.


6. Open de brandstoftankklep.
7. Duw de contactsleutel naar binnen en draai deze naar de start positie.

   Laat de starter niet langer dan vijf seconden per keer draaien. Als de motor niet start, wacht dan ongeveer tien seconden voordat u het opnieuw probeert.
8. Wanneer de motor start, laat u de contactsleutel onmiddellijk los terug naar de bedrijfsstand. Duw de choke-bedieningsknop langzaam naar binnen als deze werd gebruikt om een koude motor te starten.

9. Stel het motortoerental in met de gashendel. Laat de motor korte tijd op een gematigde snelheid draaien, ongeveer halverwege de gashendel, voor gebruik. GEBRUIK VOL GAS BIJ HET MAAIEN (geen choke).

Rijden

1. Beweeg de besturingselementen naar binnen, uit de neutrale /parkeerrempositie.
   OPMERKING: De maaier heeft een systeem voor aanwezigheid van de bestuurder. Als de motor draait en de bestuurder probeert de stoel te verlaten zonder eerst de parkeerrem te activeren, wordt de motor uitgeschakeld.
2. Laat de voetpedaalvergrendeling los om het maaidek te laten zakken tot de ingestelde maaihoogte.
3. Zet de gashendel op vol gas.
4. Schakel het maaidek in door de messchakelaar omhoog te trekken.

   Zorg ervoor dat er niemand in de buurt van de maaier is bij het inschakelen van de messchakelaar.
5. Draai de bedieningshendels naar binnen en beweeg beide bedieningshendels langzaam iets naar voren om in een rechte lijn vooruit te bewegen.

De motor stoppen

1. Zet de gashendel in de minimumstand (schildpadsymbool).
2. Beweeg de besturingselementen naar buiten.
3. Schakel het maaidek uit door de messchakelaar omlaag te drukken.
4. Breng het maaidek omhoog door de voetpedalen naar voren te drukken naar de transportstand.
5. Activeer de parkeerrem door de bedieningshendels naar buiten te bewegen in de parkeerrempositie. Als de motor hard heeft gewerkt, laat u deze minstens 60 seconden stationair draaien en op een normale bedrijfstemperatuur komen voordat u hem stopt. Om vervuiling van de bougies te voorkomen, vermijdt u langere tijd stationair draaien van de motor.
6. Draai de contactsleutel naar de stopstand en verwijder de sleutel. Verwijder altijd de sleutel wanneer u de maaier verlaat om ongeoorloofd gebruik te voorkomen.

Als u de contactsleutel in een andere stand dan UIT laat staan, raakt de batterij ontladen.

Werken op hellingen

Lees de veiligheidsinstructies Rijden op hellingen in de paragraaf Veiligheid.

• Gebruik de laagst mogelijke snelheid voordat u hellingen op of af gaat.

• Vermijd stoppen of van snelheid veranderen op hellingen.
• Als stoppen noodzakelijk is, trek dan de aandrijfhendels in de neutrale stand en duw ze naar buiten. Activeer de parkeerrem.
• Om de beweging te hervatten, laat u de parkeerrem los.
• Trek de bedieningshendels terug naar het midden van de maaier en duw ze naar voren om de voorwaartse beweging te hervatten.
• Maak alle bochten langzaam.

Rijd niet met de berijder op terrein met een helling van meer dan 10 graden. Maai hellingen op en neer, nooit van links naar rechts. Vermijd plotselinge richtingsveranderingen.

Maaitips

• Observeer en markeer stenen en andere vaste objecten om botsingen te voorkomen.
• Begin met een hoge maaihoogte en verlaag deze totdat het gewenste maairesultaat is bereikt. Maai het gemiddelde gazon tot 6,35 cm tijdens het koele seizoen en tot meer dan 7,62 cm tijdens de warme maanden. Voor gezondere en mooier uitziende gazons maait u regelmatig na matige groei.
• Voor de beste maaiprestaties maait u gras dat hoger is dan 15,24 cm twee keer. Maak de eerste snede relatief hoog; de tweede tot de gewenste hoogte.
• Het maairesultaat is het beste met een hoog motortoerental (de messen draaien snel) en een lage snelheid (de berijder beweegt langzaam). Als het gras niet te lang en dicht is, kan de rijsnelheid worden verhoogd zonder het maairesultaat negatief te beïnvloeden.
• De mooiste gazons worden verkregen door frequent te maaien. Het gazon wordt egaler en het gras maaisel wordt gelijkmatiger over het gemaaide oppervlak verdeeld. De totale tijd die nodig is, wordt niet verlengd omdat een hogere snelheid kan worden gebruikt zonder slechte maairesultaten.
• Begin bij het maaien van grote oppervlakken met draaien naar rechts, zodat het maaisel wordt afgevoerd van struiken, hekken, opritten, enz. Na een of twee ronden maait u in de tegenovergestelde richting en maakt u linkerbochten tot u klaar bent.



• Vermijd het maaien van natte gazons. Het maairesultaat is slechter omdat de wielen in het zachte gazon zakken, er klonten ontstaan en gras maaisel onder de kap blijft plakken.
• Spoel de onderkant van het maaidek na elk gebruik af met water. Bij het reinigen moet het maaidek in de transportstand worden gebracht. Zorg ervoor dat de maaier is afgekoeld en dat de motor is uitgeschakeld.
• Gebruik perslucht om het bovenoppervlak van het maaidek te reinigen. Vermijd het overstromen van water op het bovenoppervlak, de motor en elektrische componenten.
• Wanneer de mulchkit wordt gebruikt, is het belangrijk dat het maai-interval frequent is.

Machine met de hand verplaatsen

Schakel bij het duwen of trekken van de maaier de bypass-hendels in. De bypass-hendels bevinden zich aan de voorkant van elke transmissie.

1. Laat indien nodig het maaidek zakken.
2. Beweeg de besturingselementen naar binnen, uit de parkeerrempositie.
3. Til de stoel op.
4. Draai elke bypass-hendel naar de horizontale positie.


5. Laat de stoel zakken.
6. Duw de maaier met behulp van de stevige functie van de structuur van de maaier. Duw de maaier niet met de bedieningshendels.
7. Om de transmissie opnieuw in te schakelen, draait u de bypass-hendels naar de verticale positie.

Laad de machine in een vrachtwagen of aanhangwagen door in lage versnelling opritten op te rijden. NIET OPHEFFEN! De machine is niet bedoeld om met de hand te worden opgetild.

Zodra de bypassen zijn ingeschakeld en de besturingselementen naar binnen zijn bewogen om de parkeerrem los te maken, kan het apparaat vrij rollen en mogelijk iemand verwonden.

Wees extra voorzichtig bij het laden van de machine in een vrachtwagen of aanhangwagen met behulp van opritten. Er is een mogelijkheid van gevaarlijk letsel of overlijden als de machine van de opritten valt.

Voer geen aanpassingen uit, tenzij:

• de motor is gestopt,
• de contactsleutel is verwijderd,
• de parkeerrem is ingeschakeld

ONDERHOUD

Onderhoudsschema Hieronder vindt u een lijst met onderhoudsprocedures die op de machine moeten worden uitgevoerd. Voor de punten die niet in deze handleiding worden beschreven, kunt u terecht bij een erkende service werkplaats. Een jaarlijkse servicebeurt uitgevoerd door een erkende service werkplaats wordt aanbevolen om uw machine in de best mogelijke staat te houden en een veilige werking te garanderen. Lees Algemeen Onderhoud in het hoofdstuk Veiligheid.

ONDERHOUD	DAGELIJKS		MINSTENS EENMAAL PER JAAR	ONDERHOUDSINTERVAL IN UREN
	VOOR	NA		25	50	100	300
CONTROLEREN
Parkeerrem afstellen
Oliepeil motor (bij elke tankbeurt)
Veiligheidssysteem
Op brandstof- en olielekkages
Op schade
Op losse hardware (schroeven, moeren)
Op schade aan het maaidek
Bandenspanning
Accu-aansluitingen
REINIGEN
Luchtinlaat motorkoeling
Onder het maaidek
Rondom de motor
Rondom riemen, riemschijven
Luchtinlaat motorkoeling2)
Luchtfilter schuim voorfilter2)
Luchtfilter papierfilterpatroon2)
OOK
Onderzoek uitlaatdemper/vonkenvanger
Start de motor & messen, luister naar ongewone geluiden
Slijpen3) / Vervang maaimesen

= Described in this manual
= Not described in this manual
= Refer to the engine manufacturer's manual

1. Eerste keer vervangen na 8-10 uur. Bij gebruik met een zware belasting of bij hoge omgevingstemperaturen, elke 50 uur vervangen.
2. In stoffige omstandigheden is vaker reinigen en vervangen noodzakelijk.
3. Uitgevoerd door een erkende service werkplaats.

Voor het uitvoeren van service of afstelling:

• Zet de parkeerrem vast.
• Plaats de messchakelaar in de uitgeschakelde stand.
• Draai de contactsleutel naar de OFF (UIT) stand en verwijder de sleutel.
• Zorg ervoor dat de messen en alle bewegende delen volledig tot stilstand zijn gekomen.

ONDERHOUD	DAGELIJKS		MINSTENS EENMAAL PER JAAR	ONDERHOUDSINTERVAL IN UREN
	VOOR	NA		25	50	100	300
CONTROLEREN
Gaskabel afstellen
Maaidek afstellen Staat van riemen, riemschijven
Staat van riemen, riemschijven

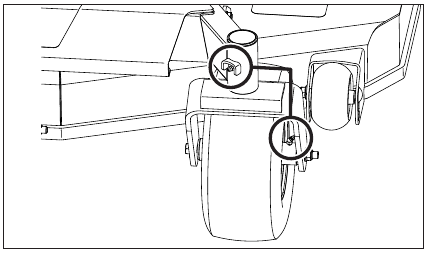

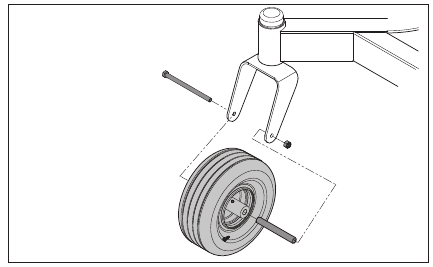

Zwenkwielen (om de 200 uur)3)
Kleppen motor
VERVANGEN
Bougies1)
Motorolie
Motoroliefilter Brandstoffilter
Brandstoffilter2)
Papieren luchtfilter
Luchtfilter schuim voorfilter2)
OOK
Voer de 300-uurs service uit3)

= Described in this manual
= Not described in this manual
= Refer to the engine manufacturer's manual

1. Eerste keer vervangen na 8-10 uur. Bij gebruik met een zware belasting of bij hoge omgevingstemperaturen, elke 50 uur vervangen.
2. In stoffige omstandigheden is vaker reinigen en vervangen noodzakelijk.
3. Uitgevoerd door een erkende service werkplaats.

Do not short battery terminals by allowing a wrench or other objects to contact both terminals at the same time. Before connecting battery, remove metal bracelets, wristwatch bands, rings, etc.
Positive terminal must be connected first to prevent sparks from accidental grounding.

The mower has a 12-volt negative grounded system. The other vehicle must also be a 12-volt negative grounded system. Do not use your mower to start other vehicles.

Accu

Als de accu te zwak is om de motor te starten, moet deze worden opgeladen.

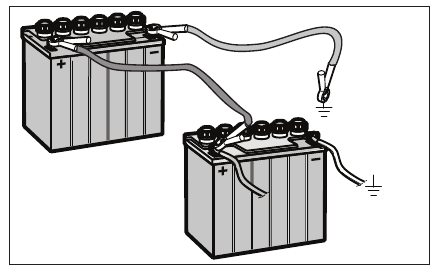

Gebruik startkabels

1. Sluit elk uiteinde van de RODE kabel aan op de POSITIEVE (+) pool van elke accu, en zorg ervoor dat er geen kortsluiting tegen het chassis ontstaat.
2. Sluit een uiteinde van de ZWARTE kabel aan op de NEGATIEVE (-) pool van de volledig opgeladen accu.
3. Sluit het andere uiteinde van de ZWARTE kabel aan op een goed CHASSIS AARDE op de maaier met de ontladen accu, uit de buurt van de brandstoftank en de accu.

Om kabels te verwijderen, omgekeerde volgorde

1. Verwijder eerst de ZWARTE kabel van het chassis en vervolgens van de volledig opgeladen accu.
2. Verwijder de RODE kabel als laatste van beide accu's.

De maaier heeft een onderhoudsvrije accu en heeft geen onderhoud nodig. Het periodiek opladen van de accu met een acculader van het autotype verlengt echter de levensduur.

• Houd de accu en aansluitingen schoon.
• Houd de accubouten stevig vast.
• Zie de tabel voor oplaadtijden.

STD ACCU	LAADSTATUS	GESCHATTE OPLAADTIJD* TOT VOLLEDIG OPGELADEN BIJ 80º F
		Maximale snelheid bij:
		50 Ampère	30 Ampère	20 Ampère	10 Ampère
12.6V	100%	- VOLLEDIG OPGELADEN -
12.4V	75%	20 min.	35 min.	48 min.	90 min.
12.2V	50%	45 min.	75 min.	95 min.	180 min.
12.0V	25%	65 min.	115 min.	145 min.	280 min.
11.8V	0%	85 min.	150 min.	195 min.	370 min.

*Oplaadtijd is afhankelijk van de accucapaciteit, de conditie, de leeftijd, de temperatuur en de efficiëntie van de lader

De accu en aansluitingen reinigen

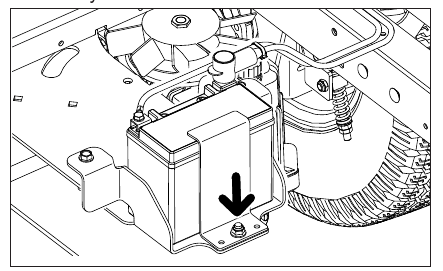

Accu verwijderen
Corrosie en vuil op de accu en aansluitingen kunnen ervoor zorgen dat de accu stroom verliest.

1. Til de stoel volledig naar voren en draai deze totdat deze wordt ondersteund.
2. Verwijder de bout en moer van de accu- beugel en verwijder de beugel van de accu.


3. Gebruik een steeksleutel om de ZWARTE accukabel los te koppelen en vervolgens de RODE accukabel.
4. Verwijder de accu voorzichtig van de maaier en reinig deze indien nodig.
5. Spoel de accu af met gewoon water en droog hem af.
6. Reinig de aansluitingen en de uiteinden van de accukabels met een staalborstel.
7. Installeer de nieuwe accu met de aansluitingen in dezelfde positie als de oude accu.
8. Sluit eerst de RODE accukabel aan op de positieve (+) accupool.
9. Sluit de ZWARTE aardingskabel aan op de negatieve (-) accupool.
10. Bevestig de accu op zijn plaats met de beugel die in stap 2 is verwijderd.

Open of verwijder geen doppen of deksels. Het toevoegen of controleren van het elektrolytniveau is niet nodig. Gebruik altijd twee steeksleutels voor de poolschroeven.


Draag altijd een veiligheidsbril in de buurt van accu's.

Loodaccu's genereren explosieve gassen. Houd vonken, vlammen en rookmateriaal uit de buurt van accu's.

Veiligheidssysteem

De machine heeft een veiligheidssysteem dat starten of rijden onder de volgende omstandigheden verhindert. De motor kan alleen worden gestart wanneer:

• het maaidek is uitgeschakeld.
• de besturingselementen zich in de buitenste, vergrendelde neutrale / parkeerrempositie bevinden.

Om te kunnen rijden, moet de bestuurder zitten en beide stuurhendels tegelijkertijd naar elkaar toe bewegen, anders stopt de motor. Voer dagelijkse inspecties uit om ervoor te zorgen dat het veiligheidssysteem werkt door te proberen de motor te starten wanneer aan een van de voorwaarden niet is voldaan. Wijzig de voorwaarden en probeer het opnieuw. Als de machine start wanneer niet aan een van deze voorwaarden is voldaan, zet u de machine uit en repareert u het veiligheidssysteem voordat u de machine opnieuw gebruikt. Zorg ervoor dat de motor stopt wanneer de parkeerrem wordt losgelaten en de bestuurder de zitpositie verlaat. Controleer of de motor stopt als de maaibladen zijn ingeschakeld en de bestuurder tijdelijk van de bestuurdersstoel af gaat.

Parkeerrem en besturing

Controleer visueel of er geen schade is aan de hendel, de koppelingen of de schakelaars die bij de parkeerrem horen. Doe een stilstandtest en controleer of er voldoende remwerking is. Neem voor afstellingen van de parkeerrem contact op met de Husqvarna-servicewerkplaats.

Een verkeerde afstelling leidt tot minder remwerking en kan een ongeval veroorzaken.

Bandenspanning
Alle banden moeten 15 psi / 103 kPa / 1 bar zijn.

Voeg GEEN bandenvoering of schuimvulmateriaal toe aan de banden. Overmatige belasting veroorzaakt door met schuim gevulde banden zal voortijdige defecten veroorzaken. Gebruik alleen banden die door Husqvarna zijn gespecificeerd.

V-snaren

Controleer de riemen om de 100 bedrijfsuren. Controleer op ernstige scheuren en grote inkepingen. De riem zal bij normaal gebruik enkele kleine scheurtjes vertonen. De riemen zijn niet verstelbaar. Vervang de riemen als ze door slijtage beginnen te slippen.

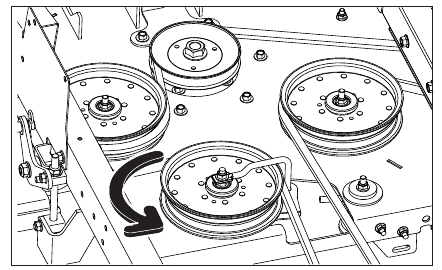

Verwijderen van dekriem

1. Parkeer op een vlakke ondergrond en zet de parkeerrem aan. Laat het dek zakken tot de laagste maaistand.
2. Verwijder beide riembeschermers.
3. Verwijder het vuil dat zich heeft opgehoopt rond de messenhuizen en het dekoppervlak.
4. Duw de spanarm naar binnen om de spanning op de riem te verminderen.


5. Schuif de riem over de bovenkant van de messen- poelies en verwijder de riem van het dek.

Installatie dekriem
OPMERKING: Raadpleeg voor een gemakkelijke installatie van de dekriem de routingsticker op de bovenkant van het dek.

1. Wikkel de dekriem rond de elektrische koppeling- poelie die zich op de motoras bevindt.
2. Leid de riem naar voren en omhoog op het dek.
3. Plaats de riem rond de spanrol.
4. Wikkel de riem rond de stationaire spanrol- poelie en rond de doornhuizen.
5. Duw de spanarm naar binnen en leid de riem voorzichtig over de stationaire spanrolpoelie. Zodra de riem correct is geleid, laat u de spanarm langzaam los om de riem te spannen.
6. Zorg ervoor dat de riemgeleiding overeenkomt met de dek- sticker en dat de riem geen verdraaiingen heeft.
7. Plaats de riembeschermers terug op beide doorn- behuizingen.

Pompriem
De spanning van de transmissieaandrijfriem is instelbaar. De spanveer moet worden samengedrukt tot een lengte tussen 1,38 en 1,50 inch.

Pompriem vervangen
Parkeer de maaier op een vlakke ondergrond. Zet de parkeerrem aan door de bedieningselementen naar buiten te bewegen.

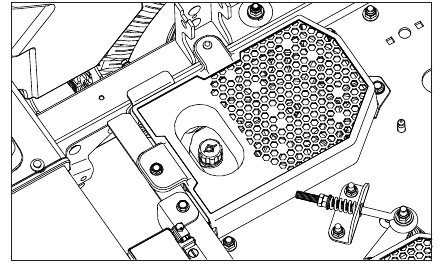

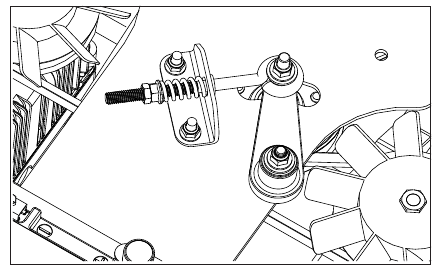

Riem verwijderen
Vanaf de bovenkant van het dek:

1. Verwijder de dekriem (zie Dekriem verwijderen in dit gedeelte van de handleiding).
2. Kantel de stoel naar voren om toegang te krijgen tot de ventilatordeksel. Verwijder beide ventilatordeksels.


Vanaf de onderkant van de maaier:

3. Verwijder de koppelingsstop om toegang te krijgen tot de riem.
4. Draai de spanveermoeren op de oogbout los om de arm te verschuiven en speling in de riem te creëren.


5. Verwijder de riem van de motor en pompen poelies. Til de riem over de bovenkant van de ventilatoren.

Riem installeren

1. Als de pomp niet is vergrendeld in de uitgeschoven positie, voer dan stap 4 van de bovenstaande instructies opnieuw uit.
2. Schuif de riem over de ventilatoren en plaats deze tussen de spanrollen.
3. Plaats de riem over de rechter en linker spanrol poelies.
4. Plaats de riem op de motorpoelie.
5. Installeer en draai de koppelingsstop vast.
6. Stel de spanner van de aandrijfriemverbinding af om een veerlengte tussen 1,38 en 1,50 inch te bereiken.
7. Installeer de ventilatorschermen.
8. Installeer de dekriem.

Maaiblades

Bladen zijn scherp. Bescherm uw handen met handschoenen en/of wikkel de messen in een zware doek tijdens het hanteren.
Het slijpen van messen moet worden uitgevoerd door een erkende servicewerkplaats.

Voor het beste maaieffect is het belangrijk dat de messen goed geslepen en niet beschadigd zijn.
Vervang messen die zijn verbogen of gebarsten bij het raken van obstakels.
Laat de servicewerkplaats beslissen of een mes met grote inkepingen kan worden gerepareerd/geslepen of moet worden vervangen. Balanceer de messen na het slijpen.
Controleer de mesbevestigingen.

Mes vervangen

1. Verwijder de mesbout door deze tegen de klok in te draaien.
2. Installeer een nieuw of opnieuw geslepen mes met de gestempelde GRASZIJDE naar de grond/het gras gericht (omlaag) of DEZE ZIJDE OMHOOG gericht naar het dek en de messenbehuizing.
3. Installeer en draai de mesbout correct vast.
4. Draai de mesbout vast tot 45-55 ft/lb (61-75 Nm).

De speciale mesbout is warmtebehandeld. Vervang deze indien nodig door een Husqvarna-bout. Gebruik geen hardware van een lagere kwaliteit dan gespecificeerd.

Het maaidek afstellen

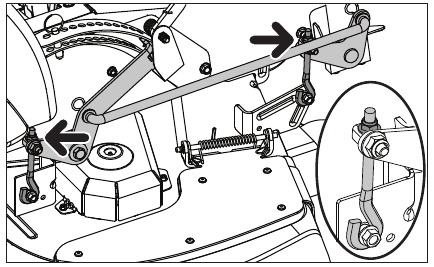

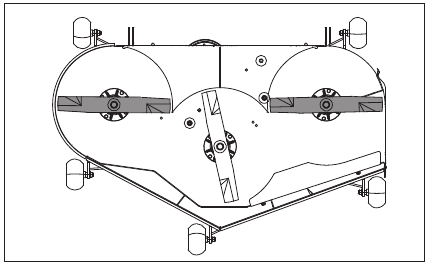

Dek waterpas stellen
Stel het dek af terwijl de maaier op een vlakke ondergrond staat. Zorg ervoor dat de banden op de juiste spanning zijn opgepompt. Zie Bandenspanning in het Onderhoudsgedeelte. Als de banden te zacht of te hard zijn opgepompt, kan het dek niet correct worden afgesteld. Verkeerde afstellingen van het maaidek veroorzaken een ongelijkmatig maairesultaat. Vier sleuven regelen de hoogte en helling van het maaidek. Stel het dek iets hoger af aan de achterkant.
OPMERKING: Om de nauwkeurigheid van de waterpas- procedure te garanderen, moet de aandrijfriem van het maaidek worden geïnstalleerd voordat het dek waterpas wordt gesteld.

1. Draag zware handschoenen. Draai elke buitenste mespunt om uit te lijnen met de zijkant van het dek, van links naar rechts.


2. Meet vanaf de vloer tot aan de onderkant van de mespunt aan de uitwerpkant van het maaidek. Noteer deze meting. Ga naar de andere kant; controleer of de meting hetzelfde is. Als afstelling vereist is, draai dan de borgmoer aan de bovenkant van de achterste koppelingen los en stel deze af totdat beide metingen van links naar rechts gelijk zijn. Behoud de meting.


3. Draai beide buitenste messen om uit te lijnen met de dek- voor-naar-achter. Verplaats de voorste montagebouten omhoog of omlaag totdat de achterste mespunten 1/8" tot 3/8" hoger aan de achterkant zijn gepositioneerd dan de voorste mespunten.

4. Bevestig de metingen nogmaals. De mespunthoogte moet van links naar rechts gelijk zijn. Aan de achterkant moeten de mespunten 1/8" tot 3/8" hoger zijn dan de voormeting. Aan de voorkant moeten de mespunten van links naar rechts gelijk zijn.

OPMERKING: Dit plaatst het maaidek in een standaard meetpositie. Afhankelijk van het type gras dat wordt gemaaid of de omgevings- omstandigheden, kunnen meer aanpassingen nodig zijn om de gewenste snede te krijgen.

Powertrain

Regulier extern onderhoud van de Powertrain™ moet het volgende omvatten:

1. Controleer het oliepeil van elke transmissie. Wanneer de motor koud is, moet het oliepeil de onderkant van elke peilstok van de transmissieolie raken.
2. Onderzoek de aandrijfriem, de spanrol(len) en de spanveer(en) van het voertuig. Zorg ervoor dat er geen riem slipt. Slippen kan een lage ingangssnelheid naar de transmissies veroorzaken.
3. Onderzoek elke koelventilator van de transmissie op gebroken of verbogen bladen. Verwijder eventuele obstakels zoals grasresten, bladeren of vuil.
4. Onderzoek de parkeerrem en de voertuigkoppeling om er zeker van te zijn dat ze correct werken.
5. Onderzoek de voertuigbedieningskoppeling naar de richtingaanwijzer op de transmissies. Zorg er ook voor dat de bedieningsarm correct is bevestigd aan de taparm van de transmissies.
6. Onderzoek de bypass-hendels op de transmissies en zorg ervoor dat ze vrij kunnen draaien.

Elke servicedealer die een reparatie onder garantie uitvoert, moet vooraf toestemming hebben voordat hij onderhoud uitvoert aan een Parker®-product, tenzij de servicedealer een huidig geautoriseerd Parker™ Service Center is.

Zwenkwielen

Controleer elke 200 uur. Controleer of de wielen vrij draaien. Met schuim gevulde banden of massieve banden maken de garantie ongeldig. Om te vervangen, verwijdert u de moer en de zwenkwielbout. Trek het wiel uit het juk en wees voorzichtig met de afstandhouder. Installeer in omgekeerde volgorde. Draai de zwenkwielbout vast en zet hem vast met een koppel van 61 Nm (45 ft/lb).

OPMERKING: De band moet vrij draaien, maar de asafstandhouders mogen niet draaien. Als de wielen niet vrij draaien, breng de eenheid naar de dealer voor service.

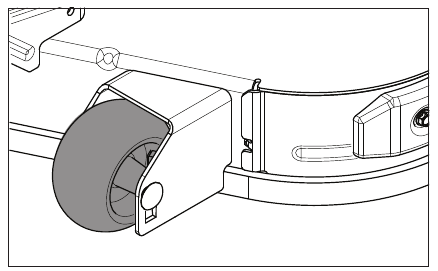

Anti-scalpeerrollen

Anti-scalpeerrollen zijn correct afgesteld wanneer ze iets van de grond zijn wanneer het maaidek zich op de gewenste maaihoogte bevindt. Anti-scalpeerrollen houden het maaidek in de juiste positie om scalperen in de meeste terreinomstandigheden te voorkomen. Stel de rollen niet af om het maaidek te ondersteunen. De rollen moeten ongeveer 6,5 mm (1/4") van de grond zijn.


Stel de anti-scalpeerrollen af met de maaier op een vlakke ondergrond. Om schade aan het maaidek te voorkomen, mogen de anti-scalpeerrollen niet worden afgesteld om het maaidek te ondersteunen.

Reinigen

Regelmatig schoonmaken, vooral onder het maaidek, verlengt de levensduur van de machine. Reinig de machine direct na gebruik (nadat deze is afgekoeld), voordat het vuil vastplakt. Spuit geen water op de bovenkant van het maaidek. Gebruik perslucht om de bovenkant van het maaidek schoon te maken. Gebruik geen hogedrukreiniger of stoomreiniger. Vermijd het besproeien van de motor en elektrische componenten met water. Reinig de onderkant van het maaidek met normale waterdruk. Spoel geen hete oppervlakken af met koud water. Laat de eenheid afkoelen voordat u gaat wassen.


Draag altijd een veiligheidsbril bij het schoonmaken en wassen.

Hardware (Hardware)
Controleer dagelijks. Onderzoek de machine op losse of ontbrekende hardware.

SMERING

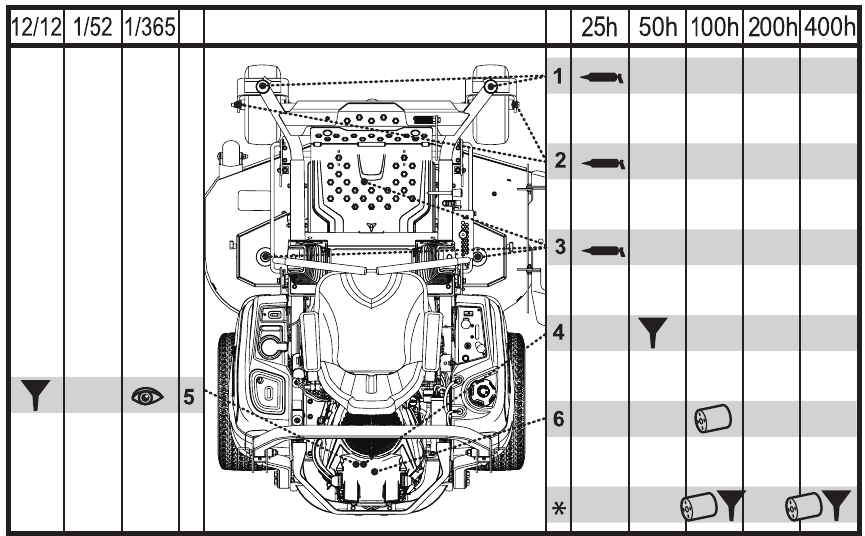

Smeerschema

12/12	Elk jaar
1/52	Elke week
1/365	Elke dag
	Smeren met vetspuit
	Filter vervangen
	Olie verversen
	Niveau controleren
	Eerste hydraulische olie- en filterverversing na 100 uur, daarna elke 400 uur. Motorolie elke 50 uur verversen

Algemeen
Verwijder de contactsleutel om onbedoelde bewegingen tijdens het smeren te voorkomen. Bij het smeren met een oliekannetje moet deze gevuld zijn met motorolie. Bij het smeren met vet, tenzij anders vermeld, hoogwaardig molybdeendisulfidevet gebruiken. Bij dagelijks gebruik moet de machine tweemaal per week worden gesmeerd. Veeg na het smeren overtollig vet weg. Het is belangrijk om te voorkomen dat er smeermiddel op de riemen of de aandrijfoppervlakken van de riemschijven komt. Als dit gebeurt, reinig ze dan met spiritus. Als de riem na het reinigen blijft slippen, moet deze worden vervangen. Benzine of andere aardolieproducten mogen niet worden gebruikt om riemen te reinigen.

Gekwalificeerde hydraulische oliën
Als Parker™ HT-1000 olie continu wordt gebruikt, moeten de olie en filters elke 750 uur worden vervangen. Als Castrol™ Syntec 5W-50, Amsoil AW ISO 68 of Shell™ TTF-SB oliën worden gebruikt, moeten de olie en filters elke 500 uur worden vervangen na de eerste olie- en filterverversing na 750 uur.
Als een hoogwaardige synthetische motorolie met een minimum viscositeitsklasse van 15W40 wordt gebruikt, moeten de olie en filters elke 250 uur worden vervangen na de eerste olie- en filterverversing na 750 uur.

Gebruik minimale smering en verwijder overtollig smeermiddel zodat het niet in contact komt met riemen of aandrijfoppervlakken van riemschijven.

Ontsnappende hydraulische olie onder druk kan voldoende kracht hebben om de huid te penetreren, wat ernstig letsel kan veroorzaken. Als u gewond raakt door ontsnappende vloeistof, raadpleeg dan onmiddellijk een arts. Er kan een ernstige infectie of reactie ontstaan als er niet onmiddellijk een adequate medische behandeling wordt toegediend.

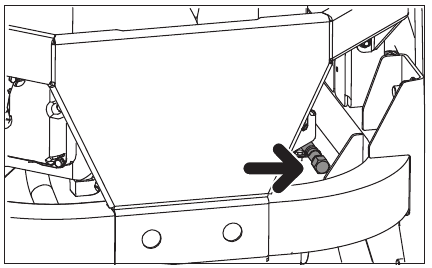

Motorolie verversen

OPMERKING: Ververs de motorolie wanneer de motor warm is. Raadpleeg de handleiding van de motor voor de juiste aanbevelingen voor vervangende olie en filterverversing.

De aftapplug van de motor bevindt zich in de buurt van de uitlaatdemper. Om brandwonden te voorkomen, moet de motor worden uitgeschakeld en enigszins afkoelen, zodat de motor nog warm is, maar de aangrenzende oppervlakken en olie niet.

1. Parkeer op een vlakke ondergrond. Activeer de parkeerrem.
2. Verwijder vuil en resten uit de omgeving van de olievuldop.
3. Verwijder de dop/peilstok.
4. Zoek de afvoerslang aan de rechterachterkant van de motor. Plaats een voldoende grote container onder het uiteinde van de afvoerslang en verwijder de olieaftapplug.


5. Laat de gebruikte olie volledig uit de motor lopen.
6. Vervang en draai de afvoerslangplug vast.
7. Vul de motor met nieuwe olie tot de onderkant van de schroefdraad van de vulbuis. Controleer het niveau met de peilstok.
8. Plaats en draai de olievuldop vast wanneer het oliepeil VOL is.
9. Raadpleeg de plaatselijke voorschriften voor het afvoeren van de gebruikte olie.
10. Raadpleeg het servicejournaal voor oliecontrole- en verversingsintervallen en verversingsaanbevelingen.

Wiel- en maaideknippels

Gebruik alleen vet van goede kwaliteit. Vet van bekende merknamen (petrochemische bedrijven, enz.) behoudt meestal een goede kwaliteit.

Voorwielmontage
Smeer 3-4 slagen met een vetspuit op elke set wielmontages.

Voorwiellagers
Smeer 3-4 slagen met een vetspuit op elke set wiellagers.

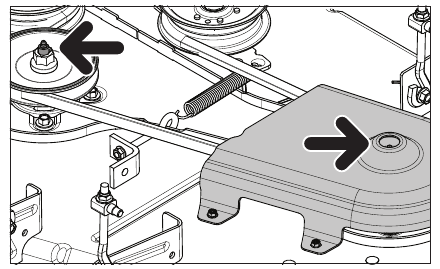

Maaidekspindels
Laat het maaidek volledig zakken.
Als een vetspuit zonder rubberen slang wordt gebruikt, moet de voetplaat worden verwijderd om toegang te krijgen tot de middelste spil. Smeer met een vetspuit, 2-3 slagen per spil.

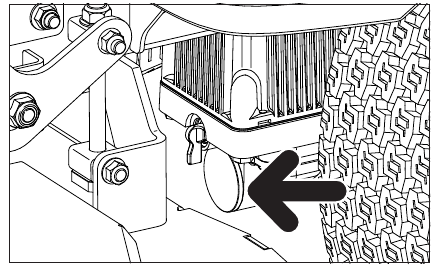

Olie en filters vervangen

De hydraulische olie en filters moeten elke 250 tot 750 uur of één keer per jaar worden vervangen, afhankelijk van het type olie dat wordt gebruikt. Zie Gekwalificeerde hydraulische oliën in het hoofdstuk Smering voor een lijst met goedgekeurde oliën of raadpleeg de servicehandleiding van de fabrikant van de transmissie. Vanwege het risico dat er onzuiverheden in het systeem terechtkomen, moeten alle werkzaamheden aan de transmissie worden uitgevoerd door een erkende service werkplaats. De volgende procedure wordt uitgevoerd met de transmissies die in de maaier zijn geïnstalleerd en de maaier op een vlakke ondergrond staat. Breng de pompontlastklep voor elke transmissie aan en zet de parkeerrem.

1. Reinig de unit grondig van gras en ander vuil. Verwijder losse resten rond de omtrek van het filter.
2. Verwijder de ontluchter/peilstok.
3. Plaats een olieopvangbak (12" of meer diameter en 8 qt. capaciteit is optimaal) onder het oliefilter.
4. Verwijder de filterplug en O-ring assemblage met behulp van een dopsleutel en ratel.
5. Verwijder het oliefilter met behulp van een sterke magneet of een punttang.
6. Installeer het nieuwe filter.
7. Installeer de filterplug en O-ring assemblage. Draai de filterplug vast met een moment van 115–135 in/lbs.
8. Herhaal de stappen aan de andere kant.
9. Laat oude oliefilters leeglopen van alle vrij stromende olie alvorens ze weg te gooien. Plaats gebruikte olie in geschikte containers en voer deze af in overeenstemming met de wetten in uw regio.


10. Vul de transmissie met Paker HT-1000 transmissieolie of andere goedgekeurde hydraulische vloeistof.
11. Het koude vloeistofniveau moet de onderkant van de ontluchter/peilstok raken.
12. Installeer de ontluchter/peilstok en draai vast met een moment van 18–30 in./lbs.

Transmissie ontluchten
Ontluchtingsprocedures moeten worden uitgevoerd als het hydrostatische systeem is geopend voor onderhoud of wanneer er meer olie aan het systeem is toegevoegd.
Vanwege de effecten die lucht heeft op de efficiëntie in hydrostatische aandrijf toepassingen, is het van cruciaal belang om het systeem te ontluchten. Resulterende symptomen van lucht in hydrostatische systemen kunnen zijn:

• Lawaaierige werking.
• Gebrek aan vermogen of aandrijving na korte termijn werking.
• Hoge bedrijfstemperatuur en overmatige uitzetting van olie.
• Verkorte levensduur van componenten.

Zorg er vóór het starten voor dat de olietank op het juiste oliepeil staat. Zo niet, vul dan bij tot de hierboven beschreven specificaties. Voer de procedure eerst uit met de aandrijfwielen van het voertuig van de grond en herhaal deze vervolgens onder normale bedrijfsomstandigheden. Zie Machine met de hand verplaatsen in het hoofdstuk Bediening voor aanpassingen aan de bypass-koppeling.

1. Schakel de rem uit indien geactiveerd.
2. Met de bypass-koppeling open en de motor draaiend op stationair toerental, beweeg de richtingsbediening langzaam in zowel voorwaartse als achterwaartse richting (5 of 6 keer). Naarmate er lucht uit de unit wordt afgevoerd, zal het oliepeil dalen.
3. Met de bypass-koppeling gesloten en de motor draaiend, beweeg de richtingsbediening langzaam in zowel voorwaartse als achterwaartse richting (5 tot 6 keer). Controleer het oliepeil en vul olie bij indien nodig na het stoppen van de motor.
4. Het kan nodig zijn om stappen 2 en 3 te herhalen totdat alle lucht volledig uit het systeem is afgevoerd. Wanneer de hydraulische aandrijving op normale geluidsniveaus werkt en soepel vooruit en achteruit beweegt met normale snelheden, wordt de hydraulische aandrijving als ontlucht beschouwd.
5. Nadat het voertuig twee keer is gebruikt, moet het oliepeil worden gecontroleerd terwijl de olie koud is en dienovereenkomstig worden aangepast.

PROBLEEMOPLOSSING

Motor start niet

• Mes schakelaar is ingeschakeld
• Besturingsorganen zijn niet vergrendeld in de neutrale / parkeerrem positie
• Lege batterij
• Verontreiniging in de carburateur of brandstofleiding
• Brandstoftoevoerkraan is gesloten of in de verkeerde positie
• Verstopte brandstoffilter of brandstofleiding
• Ontstekingssysteem defect

Starter draait de motor niet rond

• Lege batterij
• Batterij aansluitkabel contacten zijn defect
• Doorgebrande zekering
• Fout in het startveiligheidscircuit. Zie Veiligheidssysteem in het hoofdstuk Onderhoud

Motor loopt onregelmatig

• Defecte carburateur
• Verstopte brandstoffilter of sproeier
• Choke is geactiveerd met een warme motor
• Verstopte ontluchtingsklep op de brandstofdop
• Brandstoftank bijna leeg
• Vervuilde bougies
• Rijk brandstofmengsel of brandstof-luchtmengsel.
• Verkeerd brandstoftype
• Water in de brandstof
• Verstopt luchtfilter

Motor lijkt zwak

• Verstopt luchtfilter
• Vervuilde bougies
• Carburateur onjuist afgesteld
• Lucht opgesloten in het hydraulische systeem

Machine trilt

• Messen zitten los
• Messen zijn onjuist uitgebalanceerd
• Motor zit los

Motor oververhit

• Verstopte luchtinlaat of koelribben
• Motor overbelast
• Slechte ventilatie rond de motor
• Defecte motortoerentalregelaar
• Te weinig of geen olie in de motor
• Verontreiniging in de brandstofleiding
• Vervuilde bougies

Batterij laadt niet op

• Batterij aansluitkabel contacten zijn defect
• Oplaadkabel is losgekoppeld
• Fout in het motorlaadsysteem

Maaier beweegt langzaam, ongelijkmatig of helemaal niet

• Bypass-hendel(s) ingeschakeld
• Transmissieaandrijfriem is slap of los
• Lucht opgesloten in het hydraulische systeem

Maaidek schakelt niet in

• Aandrijfriem voor het maaidek is los
• Elektromagnetische koppelingscontact is los
• Messchakelaar is defect of los van kabelcontact
• Doorgebrande zekering

Transmissie lekt olie

• Beschadigde afdichtingen, behuizing of pakkingen
• Lucht opgesloten in het hydraulische systeem

Ongelijkmatige maa resultaten

• Ongelijke luchtdruk in banden
• Gebogen messen
• Vering voor het maaidek is ongelijkmatig
• Messen zijn bot
• Rijsnelheid te hoog
• Gras is te lang
• Gras heeft zich verzameld onder het maaidek

OPSLAG

Winterstalling
De machine moet aan het einde van het maaiseizoen, of als deze langer dan dertig dagen niet wordt gebruikt, gereed worden gemaakt voor opslag. Brandstof die lange tijd (dertig dagen of langer) heeft gestaan, kan kleverige resten achterlaten die de carburateur kunnen verstoppen en de motorfunctie kunnen verstoren. Brandstofstabilisatoren zijn een toegestane optie met betrekking tot de kleverige resten die tijdens opslag kunnen ontstaan. Voeg stabilisator toe aan de brandstof in de tank of in de opslagcontainer. Gebruik altijd de mengverhoudingen die door de fabrikant van de stabilisator zijn gespecificeerd. Laat de motor minstens tien minuten draaien na het toevoegen van de stabilisator, zodat deze de carburateur bereikt. Leeg de brandstoftank en de carburateur niet als er een stabilisator is toegevoegd.

Bewaar een motor met brandstof in de tank niet binnenshuis of in slecht geventileerde ruimtes waar brandstofdamp in contact kan komen met open vuur, vonken of een waakvlam, zoals in een boiler, warmwatertank, wasdroger, enz. Behandel de brandstof met zorg. Het is zeer brandbaar en kan ernstig persoonlijk letsel en materiële schade veroorzaken. Tap de brandstof buiten af in een goedgekeurde container en bewaar deze ver verwijderd van open vuur of ontstekingsbronnen. Gebruik geen benzine voor het schoonmaken. Gebruik een ontvetter en warm water.

Om de machine gereed te maken voor opslag:

1. Maak de machine grondig schoon, vooral onder het maaidek. Werk schade aan de lak bij en spuit een dunne laag olie aan de onderkant van het maaidek om corrosie te voorkomen.
2. Inspecteer de machine op versleten of beschadigde onderdelen en draai moeren of schroeven aan die mogelijk los zijn geraakt.
3. Vervang de motorolie; voer op de juiste manier af.
4. Leeg de brandstoftanks of voeg een brandstofstabilisator toe. Start de motor en laat deze draaien totdat de carburateur leeg is van brandstof of de stabilisator de carburateur heeft bereikt.
5. Verwijder de bougie en giet ongeveer een eetlepel motorolie in de cilinder. Draai de motor rond zodat de olie gelijkmatig wordt verdeeld en plaats vervolgens de bougie terug.
6. Smeer alle smeernippels, verbindingen en assen.
7. Verwijder de batterij. Reinig, laad en bewaar de batterij op een koele plaats, maar bescherm deze tegen directe kou.
8. Bewaar de machine op een schone, droge plaats en dek hem af voor extra bescherming.

Onderhoud
Vermeld bij het bestellen van reserveonderdelen het aankoopjaar, model, type en serienummer. Gebruik altijd originele Husqvarna-reserveonderdelen. Een jaarlijkse controle in een erkende service werkplaats is een goede manier om ervoor te zorgen dat de machine het volgende seizoen optimaal presteert.

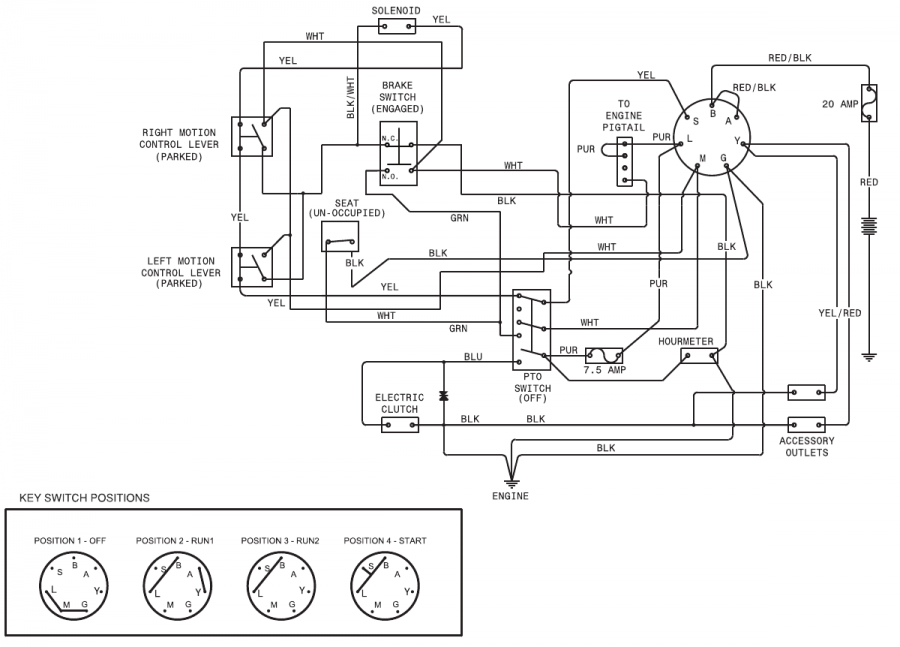

SCHEMATISCH

TECHNISCHE GEGEVENS

MOTOR
Manufacturer	Kawasaki
Type	FS651V
Power	22 hp1)
Spark Plug	BPR4ES Gap: .030"(0,76 mm)
Lubrication	Pressure with oil filter (Druk met oliefilter)
Fuel	Min 87 octane unleaded (Max ethanol 10%, Max MTBE 15%)
Fuel tank capacity	6 gallons	22,7 litres
Cooling	Air cooled (Luchtgekoeld)
Air filter	Heavy duty canister (Zware uitvoering canister)
Alternator	12V 15 amp @ 3500+/-100 rpm
Starter	Electric (Elektrisch)
TRANSMISSIE
Transmission	Parker HTE 10
Steering control	Dual levers, foam gripped (Dubbele hendels, met schuimgreep)
Speed forward	0-10 mph	0-16,1 km/h
Speed reverse	0-5 mph	0-8 km/h
Brakes	Integrated Park Brake (Geïntegreerde parkeerrem)
Front caster tires	13 x 6.5-6
Rear tires, turf pneumatic	22 x 10-10
Tire pressure	15 PSI / 103 kPa / 1 bar
FRAME
Cutting Width (Maaibreedte)	54"	137 cm
Cutting Height (Maaihoogte)	1-1/2" - 4-1/2"	3.8 cm - 11.4 cm
Number of Blades (Aantal messen)	3
Blade Length (Lengte van het mes)	18-1/2"	47 cm
Anti-scalp roller (Anti-scalpeerrol)	4 adjustable (4 verstelbaar)
Nose roller (Neusrol)	Yes (Ja)
Sprung Seat (Geveerde zitting)	Standard (Standaard)
Hinged Arm Rests (Scharnierende armleuningen)	Yes (Ja)
Service Meter (Urenteller)	Digital (Digitaal)
Blade Engagement (Mesaanschakeling)	Ogura Clutch
Deck Construction (Constructie van het maaidek)	10 gauge fabricated (10 gauge gefabriceerd)
Productivity (Productiviteit)	4.36 acres/h	17,644 m2/h
AFMETINGEN
Weight (Gewicht)	745 lbs	338 kg
Base Machine Length (Lengte basismachine)	76.5"	194 cm
Base Machine Height (Hoogte basismachine)	49.25"	125 cm
Base Machine Width (Breedte basismachine)	48.7"	124 cm
Overall Width, Chute Up (Totale breedte, uitworp omhoog)	57"	145 cm
Overall Width, Chute Down (Totale breedte, uitworp omlaag)	67.25"	171 cm

1. The power rating as declared by the engine manufacturer is the average gross power output at the specified RPM of a typical production engine for the engine model measured using SAE Standards for engine gross power. Refer to the engine manufacturer engine specifications. (Het vermogen zoals aangegeven door de motorfabrikant is het gemiddelde bruto vermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel gemeten volgens SAE-normen voor bruto motorvermogen. Raadpleeg de motorspecificaties van de motorfabrikant.)

Torque Specifications (Koppel specificaties)

Engine crankshaft bolt (Bout van de motor krukas)	50 ft/lb	Standard 1/4" fasteners (Standaard 1/4" bevestigingsmiddelen)	9 ft/lb
Deck pulley bolts (Bouten van de dekpoelie)	150 ft/lb	Standard 5/16" fasteners (Standaard 5/16" bevestigingsmiddelen)	18 ft/lb
Lug nuts (Wielmoeren)	75 ft/lb	Standard 3/8" fasteners (Standaard 3/8" bevestigingsmiddelen)	33 ft/lb
Spark Plug Torque (Aanhaalmoment bougie)	16 ft-lb (22 Nm)	Standard 7/16" fasteners (Standaard 7/16" bevestigingsmiddelen)	52 ft/lb
Blade bolt (Mesbout)	90 ft/lb	Standard 1/2" fasteners (Standaard 1/2" bevestigingsmiddelen)	80 ft/lb

HEX HEAD CAP SCREWS (ZESKANTKOPBOUTEN)
The torque values shown must be used as a general guideline when specific torque values are not given. (De getoonde koppelwaarden moeten worden gebruikt als algemene richtlijn wanneer er geen specifieke koppelwaarden worden gegeven.)

U.S. Standard Hardware (Amerikaanse standaard hardware)

Grade (Kwaliteit)		SAE Grade 5		SAE Grade 8		Flangelock Screw w/Flangelock Nut (Flensborgschroef met flensborgmoer)
	Size (Maat)	ft./lbs	Nm	ft./lbs	Nm	ft./lbs	Nm
Shank Size (Diameter in inches, fine or coarse thread) (Schachtmaat (Diameter in inches, fijne of grove draad))	1/4	9	12	13	18
	5/16	18	24	28	38	24	33
	3/8	31	42	46	62	40	54
	7/16	50	68	75	102
	1/2	75	102	115	156
	9/16	110	149	165	224
	5/8	150	203	225	305
	3/4	250	339	370	502
	7/8	378	512	591	801
	1-1/8	782	1060	1410 1912

** Grade 5 - Minimum commercial quality (lower quality not recommended) (** Kwaliteit 5 - Minimale commerciële kwaliteit (lagere kwaliteit niet aanbevolen))

Metric Standard Hardware (Metrische standaard hardware)

Grade (Kwaliteit)		Grade 8.8		Grade 10.9		Grade 12.9
	Size (Maat)	ft./lbs	Nm	ft./lbs	Nm	ft./lbs	Nm
Shank Size (Diameter in millimeters, fine or coarse thread) (Schachtmaat (Diameter in millimeters, fijne of grove draad))	M4	1.5	2	2.2	3	2.7	3.7
	M5	3	4	4.5	6	5.2	7
	M6	5.2	7	7.5	10	8.2	11
	M7	8.2	11	12	16	15	20
	M8	13.5	18	18.8	25	21.8	30
	M10	24	33	35.2	48	43.5	59
	M12	43.5	59	62.2	84	75	102
	M14	70.5	96	100	136	119	161
	M16	108	146	147	199	176	239
	M18	142	193	202	274	242	328
	M20	195	264	275	373	330	447
	M22	276	374	390	529	471	639
	M24	353	478	498	675	596	808
	M27	530	719	735	996	904	1226

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna Z454 - Zero-Turn grasmaaier handleiding

Beschikbare talen
