Husqvarna Z560LS - Zero-Turn grasmaaier handleiding

Inleiding

Inspectie vóór levering en productnummers

Er is een inspectie vóór levering van dit product uitgevoerd. Zorg ervoor dat u een ondertekend exemplaar van het inspectiedocument vóór levering van uw dealer ontvangt.

Wijzig of installeer geen niet-standaarduitrusting op het apparaat zonder toestemming van de fabrikant. Wijzigingen aan het apparaat kunnen onveilige handelingen veroorzaken of het apparaat beschadigen.

De productnummers staan op het typeplaatje. Zie Productoverzicht voor de locatie van het typeplaatje.

Productbeschrijving

Dit product is een opzitgrasmaaier. Met de bedieningshendels kan de bestuurder het product besturen en de snelheid van het product aanpassen. Een urenteller laat zien hoeveel uren het product is gebruikt.

Beoogd gebruik

Het product is gemaakt om alleen gras te maaien op open en vlak terrein. Gebruik het product niet voor andere taken.

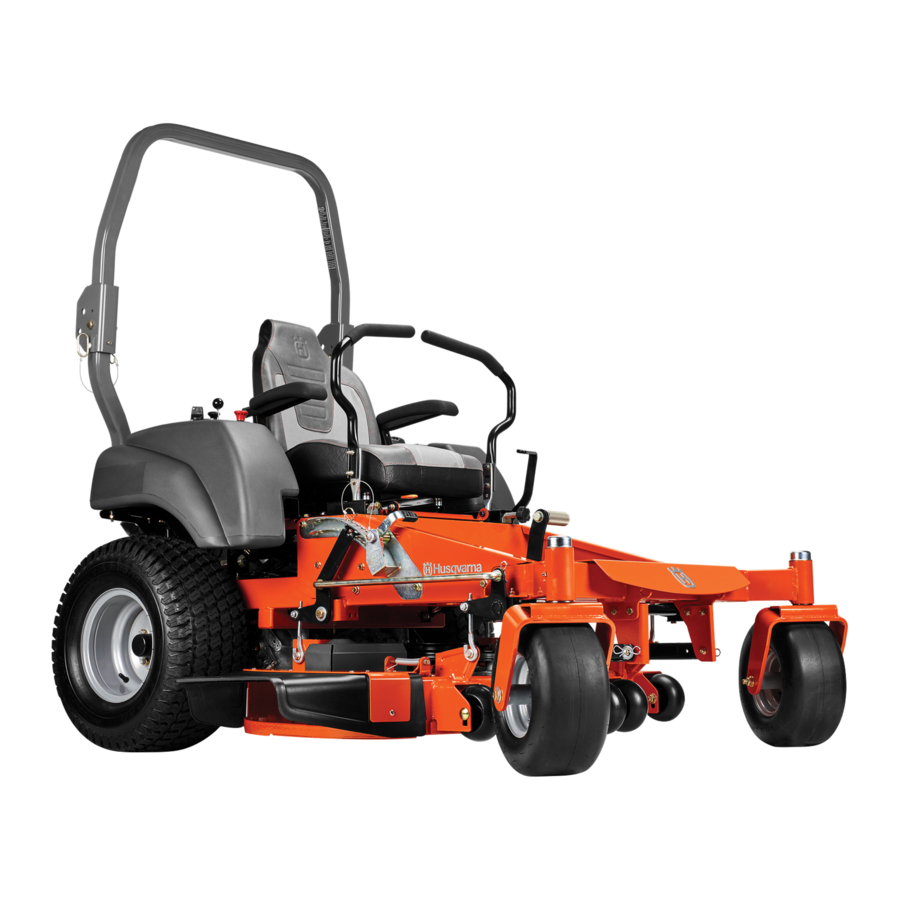

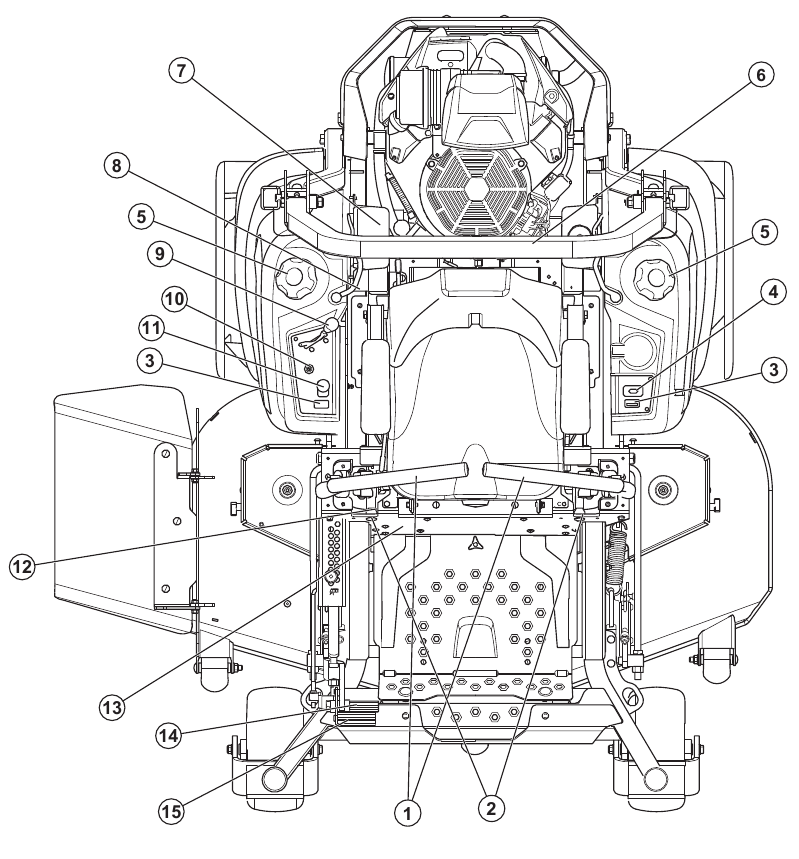

Productoverzicht

1. Bedieningshendels / parkeerrem
2. Volgregelaars
3. Brandstofmeter
4. Urenteller
5. Brandstoftankdoppen
6. ROPS
7. Zekeringen
8. Brandstoftankselector / brandstofafsluitklep
9. Gashendel
10. Contactschakelaar
11. PTO-knop
12. Zitverstellinghendel
13. Typeplaatje
14. Maaidekhefpedaal
15. Maaidekvrijgavepedaal

Roll Over Protection Structure (ROPS)

ROPS is een beschermend frame dat het risico op letsel vermindert als het product kantelt. Gebruik de ROPS en de veiligheidsgordel wanneer u het product op hellingen bedient.

Besturingselementen

De richting van het product wordt geregeld door de 2 bedieningshendels. Zie Productoverzicht. De bedieningshendels kunnen vanuit een neutrale stand naar voren en naar achteren worden bewogen. Zie Het product bedienen.

Operator Presence Control (OPC)

De OPC wordt ingeschakeld wanneer de bestuurder van de stoel opstaat. De motor en de aandrijving naar de messen stoppen als de messen zijn ingeschakeld of de parkeerrem niet is geactiveerd. Zie Gebruiksomstandigheden.

Contactslot

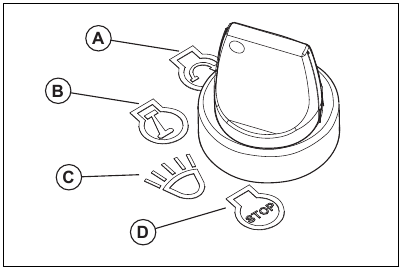

De contactsleutel heeft 4 standen:

• Startpositie (A)
• Run-positie (B)
• Koplampstand (C)
• Stoppositie (D)

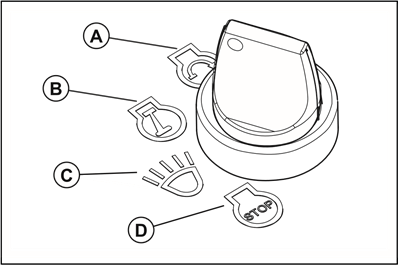

Koplampen

• Draai de contactsleutel naar de koplampstand (C) om het product te bedienen met de koplampen aan.
• Draai de contactsleutel naar de run-positie (B) om het product te bedienen met de koplampen uit.

Gashendel

De gashendel regelt de snelheid van de motor en de snelheid van de messen als de messen zijn ingeschakeld. De gashendel heeft 2 eindposities, stationair toerental en volgas.

• Stationair toerental (A) - verlaagt het motortoerental.
• Volgas (B) - verhoogt het motortoerental.

Laat de motor niet langer dan nodig stationair (A) draaien. Te veel gebruiksduur bij stationair toerental kan de levensduur van de bougies verkorten.

PTO (Power Take-Off)-knop

De PTO-knop activeert en deactiveert de PTO-koppeling en het maaidek of andere apparatuur die erop is aangesloten. Er moet aan de juiste startvoorwaarden worden voldaan om de aandrijving van de messen in te schakelen. Zie Gebruiksomstandigheden voor de juiste startvoorwaarden.

• Duw de PTO-knop in om de aandrijving naar de messen of andere apparatuur uit te schakelen.


Brandstofmeter

De brandstofmeter geeft het brandstofniveau aan en knippert geel wanneer het brandstofniveau ongeveer 1,0 gallon/3,8 l is. Zie Productoverzicht voor de positie van de brandstofmeter.

Brandstofafsluitklep

Zie Productoverzicht voor de positie van de brandstofafsluitklep.

De brandstofafsluitklep heeft 3 standen: rechtertank, linkertank en UIT.

Zekeringen

De locatie van de zekeringen bevindt zich in de zekeringenkast. De zekeringenkast bevindt zich onder de stoel. Kantel de stoel naar voren om toegang te krijgen tot de zekeringenkast. Raadpleeg de sticker op de zekeringenkast voor de identificatie van de verschillende zekeringen.

Urenteller

Het product heeft een urenteller die aangeeft hoeveel bedrijfsuren de messen zijn ingeschakeld. Zie Productoverzicht voor de positie van de urenteller.

Elke 50 uur wordt er 2 uur lang een oliepeilsymbool weergegeven. Zie Smeernippel.

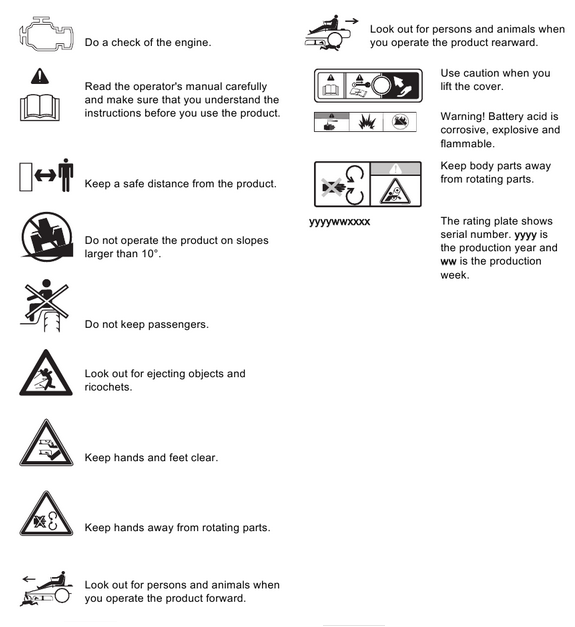

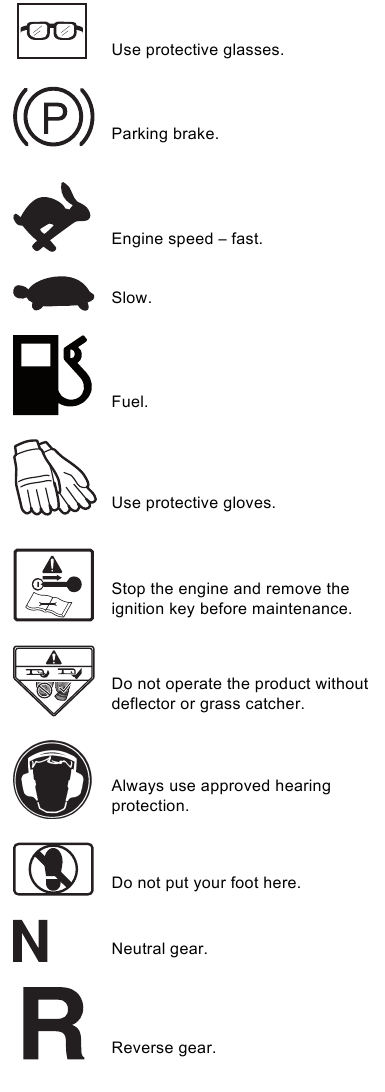

Symbolen op het product

Dit product kan gevaarlijk zijn en ernstig letsel of de dood van de bestuurder of anderen veroorzaken. Wees voorzichtig en gebruik het product correct.

Productaansprakelijkheid

Zoals vermeld in de productaansprakelijkheidswetten, zijn wij niet aansprakelijk voor schade die ons product veroorzaakt als:

• het product verkeerd is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet door de fabrikant zijn goedgekeurd.
• het product een accessoire heeft dat niet van de fabrikant is of niet door de fabrikant is goedgekeurd.
• het product niet is gerepareerd in een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities

Gebruikt als er een risico is op letsel of overlijden van de bestuurder of omstanders als de instructies in de handleiding niet worden opgevolgd.

Gebruikt als er een risico is op schade aan het product, andere materialen of de omgeving als de instructies in de handleiding niet worden opgevolgd.

Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Dit product kan handen en voeten amputeren en objecten wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

• Lees, begrijp en volg de instructies en waarschuwingen in dit document, de bedieningshandleiding en op het product, de motor en de hulpstukken.
• Sta alleen bestuurders toe die verantwoordelijk, opgeleid, vertrouwd met de instructies en fysiek in staat zijn om het product te bedienen.
• Vervoer geen passagiers en houd omstanders op afstand.
• Gebruik het product niet onder invloed van alcohol of drugs.
• Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
• Leer hoe u het product en de bedieningselementen veilig gebruikt en leer hoe u het product snel kunt stoppen ("stop").
• Leer de veiligheidsstickers herkennen.
• Houd het product schoon om ervoor te zorgen dat u borden en stickers duidelijk kunt lezen.
• Houd er rekening mee dat de bestuurder verantwoordelijk wordt gehouden voor ongevallen waarbij andere personen of hun eigendommen betrokken zijn.
• Gebruik het product alleen bij daglicht of bij andere goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten of andere oneffenheden in de grond. Kijk uit voor andere mogelijke risico's.
• Laat kinderen of andere personen die niet zijn goedgekeurd voor de bediening van het product, het product niet gebruiken of onderhouden. Lokale wetten kunnen de leeftijd van de gebruiker regelen.
• Zorg ervoor dat er niemand anders in de buurt van het product is wanneer u de motor start, de aandrijving inschakelt of het product begint te verplaatsen.
• Houd het verkeer in de gaten wanneer u in de buurt van een weg maait of een weg oversteekt.
• Gebruik het product niet als u moe bent, onder invloed bent van alcohol of drugs, medicijnen of iets anders dat een negatief effect kan hebben op uw zicht, alertheid, coördinatie of beoordelingsvermogen.
• Parkeer het product altijd op een vlakke ondergrond met de motor uit.

Veiligheidsinstructies met betrekking tot kinderen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door het product en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze het laatst hebt gezien.
• Houd kinderen uit de buurt van het werkgebied en onder de zorgvuldige hoede van een verantwoordelijke volwassene, anders dan de bestuurder.
• Vervoer geen kinderen, zelfs niet met de messen uitgeschakeld. Kinderen kunnen eraf vallen en ernstig gewond raken of de veilige bediening van het product verstoren. Kinderen die in het verleden ritten hebben gekregen, kunnen plotseling in het maaigebied verschijnen voor nog een rit en overreden of achteruit overreden worden door het product.

Veiligheidsinstructies voor bediening

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Raak de motor of het uitlaatsysteem niet aan tijdens of direct na gebruik. De motor en het uitlaatsysteem worden erg heet tijdens bedrijf. Risico op brandwonden, brand en schade aan eigendommen of aangrenzende gebieden. Houd bij het bedienen van het product afstand van struiken en andere objecten.

• Bedien de motor alleen in goed geventileerde ruimtes. Uitlaatgassen bevatten koolmonoxide, een dodelijk gif.
• Gebruik het product alleen bij daglicht of goed kunstlicht.
• Vermijd gaten, sporen, hobbels, rotsen of andere verborgen gevaren. Oneffen terrein kan het product doen kantelen of ervoor zorgen dat de bestuurder zijn evenwicht of grip verliest.
• Steek geen handen of voeten in de buurt van draaiende delen of onder het product. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Richt het uitgeworpen materiaal niet op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop ("stop") de messen bij het oversteken van grindoppervlakken.
• Laat een draaiend product niet onbeheerd achter. Parkeer altijd op een vlakke ondergrond, ontkoppel het hulpstuk, zet de parkeerrem aan en zet de motor/motor uit.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en naar achteren voordat en tijdens het achteruitrijden.
• Verlaag de snelheid voordat u een hoek omgaat.

Veiligheidsinstructies voor bediening op hellingen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Hellingen zijn een belangrijke factor bij ongevallen. Bediening op hellingen vereist extra voorzichtigheid.

• Rijd op hellingen in de door de fabrikant aanbevolen richting. Wees voorzichtig bij het werken in de buurt van afgronden.
• Vermijd het maaien van nat gras. De banden kunnen grip verliezen.
• Gebruik het product niet in omstandigheden waarin de tractie, besturing of stabiliteit in twijfel worden getrokken. Banden kunnen slippen, zelfs als de wielen tot stilstand zijn gekomen.
• Houd het product altijd in de versnelling bij het afdalen van hellingen. Laat de machine niet naar beneden rollen.
• Vermijd starten en stoppen ("stopping") op hellingen. Vermijd plotselinge veranderingen in snelheid of richting. Maak langzaam en geleidelijk bochten.
• Wees extra voorzichtig bij het bedienen van het product met een grasvanger of andere hulpstuk(ken). Ze kunnen de stabiliteit van het product beïnvloeden.
• Gras maaien op hellingen vergroot het risico dat u het product niet kunt bedienen en dat het omvalt. Dit kan letsel of de dood veroorzaken. Het is noodzakelijk om het gras voorzichtig op alle hellingen te maaien. Als u niet achteruit een helling op kunt rijden of als u zich niet veilig voelt, maai deze dan niet.
• Verwijder stenen, takken en andere obstakels.
• Maai het gras op de helling op en neer, niet van links naar rechts.
• Gebruik het product niet op een grond die meer dan 10° helt.
• Beweeg soepel en langzaam op hellingen.
• Kijk uit voor en rijd niet over voren, gaten en hobbels. Er is een groter risico dat het product kantelt op een grond die niet vlak is. Lang gras kan obstakels verbergen.
• Maai geen gras in de buurt van randen, greppels of oevers. Het product kan plotseling kantelen als een wiel over de rand van een steile helling of een greppel rijdt, of als een rand het begeeft.
• De ROPS is een integraal en effectief veiligheidsmiddel. Verwijder of wijzig de ROPS niet.
• Houd een inklapbare ROPS in de geheven en vergrendelde positie en gebruik de veiligheidsgordel bij het bedienen van het product.
• Laat een inklapbare ROPS tijdelijk alleen zakken als dit absoluut noodzakelijk is. Draag de veiligheidsgordel niet wanneer deze is ingeklapt. Er is geen bescherming bij omrollen wanneer een inklapbare ROPS in de onderste stand staat.
• Vervang een beschadigde ROPS. Niet repareren of wijzigen.

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Laat uw dealer u helpen bij het selecteren van de juiste uitrusting.
• Draag altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot blijvende gehoorbeschadiging.
• Draag altijd veiligheidsschoenen of veiligheidslaarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet op blote voeten.

• Draag indien nodig handschoenen, bijvoorbeeld wanneer u de snijuitrusting bevestigt, onderzoekt of reinigt.
• Draag geen loszittende kleding, sieraden of andere items die in bewegende delen verstrikt kunnen raken.
• Houd EHBO-materiaal en een brandblusser bij de hand.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen beschadigd zijn, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.
• Breng geen wijzigingen aan aan de veiligheidsvoorzieningen. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermingsmiddelen niet zijn bevestigd of beschadigd zijn.

Storingsindicatielampje
Het storingsindicatielampje (MIL) laat de gebruiker zien of er een probleem is met de motor. Raadpleeg de gebruikershandleiding voor de motor.
De Roll Over Protection Structure (ROPS) in- en uitschakelen

• Verwijder de 2 pennen die de ROPS vasthouden en klap deze naar achteren om deze uit te schakelen. Schakel de ROPS in omgekeerde volgorde in. uitgeschakeld.
• Gebruik altijd de veiligheidsgordel wanneer de ROPS is ingeschakeld.
• Zorg ervoor dat de ROPS correct is bevestigd en niet beschadigd is.

De contactschakelaar controleren

• Start en stop de motor om de contactschakelaar te controleren. Raadpleeg De motor starten en De motor stoppen.
• Zorg ervoor dat de motor start wanneer u de contactschakelaar in de startpositie zet.
• Zorg ervoor dat de motor onmiddellijk stopt wanneer u de contactschakelaar in de stoppositie zet.

Bedrijfsomstandigheden
Deze omstandigheden zijn noodzakelijk om de motor te starten:

• De bedieningshendels staan in de neutrale stand.
• De parkeerrem is geactiveerd.
• De aandrijving van de messen is uitgeschakeld.
• De OPC is ingedrukt.

De motor moet in deze situaties stoppen:

• De parkeerrem is niet geactiveerd en de bestuurder komt van de stoel af.
• De aandrijving van de messen is ingeschakeld en de bestuurder komt van de stoel af.

Probeer de motor te starten zonder 1 van de voorwaarden. Verander de voorwaarden en probeer het opnieuw. Doe deze controle dagelijks.

Parkeerrem

Als de parkeerrem niet werkt, kan het product beginnen te bewegen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt onderzocht en afgesteld.

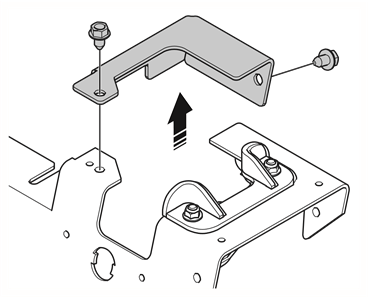

Raadpleeg De parkeerrem onderzoeken en afstellen.

Geluiddemper

Gebruik het product niet als de geluiddemper ontbreekt of beschadigd is. Een beschadigde of ontbrekende geluiddemper verhoogt het geluidsniveau en het risico op brand.

De geluiddemper houdt het geluidsniveau tot een minimum beperkt en voert de uitlaatgassen weg van de gebruiker.

Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

De geluiddemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van ontvlambare materialen en/of dampen om brand te voorkomen.

De geluiddemper controleren

• Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Vonkenvanger
Dit product heeft een verbrandingsmotor. Gebruik het product niet in de buurt van vegetatie zonder een vonkenvanger die is goedgekeurd door lokale of nationale wetten. Federale wetten zijn van toepassing op federale gronden.
Een vonkenvanger voor de geluiddemper is verkrijgbaar via uw erkende Husqvarna-dealer.

Beschermkappen
Ontbrekende of beschadigde beschermkappen verhogen het risico op letsel aan bewegende delen en hete oppervlakken. Controleer de beschermkappen voordat u het product bedient. Zorg ervoor dat de beschermkappen correct zijn bevestigd en geen scheuren of andere beschadigingen vertonen. Vervang beschadigde kappen. Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Wees voorzichtig met brandstof. Het is zeer brandbaar en kan letsel en schade aan eigendommen veroorzaken.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik alleen een goedgekeurde brandstofcontainer.
• Verwijder de brandstofdop niet en voeg geen brandstof toe terwijl de motor draait of heet is.
• Tank niet binnenshuis of in afgesloten ruimtes.
• Bewaar het product of de brandstofcontainer niet en tank niet bij een open vlam, vonk of waakvlam, zoals op een boiler of ander apparaat.
• Als er brandstof is gemorst, probeer dan niet de motor te starten en vermijd het creëren van een ontstekingsbron totdat de brandstofdampen zijn verdwenen.
• Om brand te helpen voorkomen: houd het product vrij van gras, bladeren of ander vuil; ruim gemorste olie of brandstof op en verwijder brandstof doordrenkt vuil; laat het product afkoelen voordat u het opbergt.
• Wees extra voorzichtig bij het hanteren van benzine en andere brandstoffen. Ze zijn brandbaar en dampen zijn explosief.
• Benzine en benzinedampen zijn giftig en zeer brandbaar. Wees voorzichtig met benzine om letsel of brand te voorkomen.
• Laat de motor afkoelen voordat u tankt.
• Vul geen brandstof in de buurt van vonken of open vuur.
• Als er lekken in het brandstofsysteem zijn, start de motor dan niet voordat de lekken zijn gerepareerd.
• Vul niet boven het aanbevolen brandstofniveau. De hitte van de motor en de zon zorgt ervoor dat de brandstof uitzet en de brandstof overstroomt als de tank te vol is.
• Bewaar het product en de brandstof op een zodanige manier dat er geen risico bestaat dat brandstoflekken of dampen schade kunnen veroorzaken.

Transportveiligheid

• Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
• De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
• De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens het transport. Raadpleeg Transport.

Slepen

• Gebruik hellingen over de volledige breedte voor het laden en lossen van een product voor transport.

Veilig slepen

• Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor getrokken materieel en slepen op hellingen.
• Gebruik alleen sleepmaterieel dat is goedgekeurd door Husqvarna.
• Gebruik de trekhaak om de apparatuur te bevestigen.
• Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u apparatuur sleept.
• Laat geen kinderen of anderen in of op de gesleepte apparatuur.
• Sleep niet op hellingen of ruw terrein. Het gewicht van de gesleepte apparatuur kan verlies van tractie en verlies van controle veroorzaken. Accuveiligheid

Een beschadigde accu kan een explosie veroorzaken en letsel veroorzaken. Als de accu een vervorming vertoont of beschadigd is, neem dan contact op met een erkende Husqvarna-servicevertegenwoordiger.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Draag een veiligheidsbril wanneer u zich in de buurt van accu's bevindt.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de accu.
• Houd de accu buiten bereik van kinderen.
• Laad de accu op in een ruimte met een goede luchtstroom.
• Houd brandbare materialen op een minimale afstand van 1 m wanneer u de accu oplaadt.
• Gooi vervangen accu's weg.
• Er kunnen explosieve gassen uit de accu komen. Rook niet in de buurt van de accu. Houd de accu uit de buurt van open vuur en vonken.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Het product is zwaar en kan letsel of schade veroorzaken aan eigendommen of de aangrenzende omgeving. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

• De motor is uit.
• Het product is geparkeerd op een vlakke ondergrond.
• De parkeerrem is geactiveerd.
• De contactsleutel in de stopstand staat en is verwijderd.
• De messen zijn uitgeschakeld.
• Alle bewegende delen zijn gestopt.
• De ontstekingskabels zijn verwijderd van de bougies.

Vloeistof die onder druk ontsnapt, kan voldoende kracht hebben om de huid te penetreren en ernstig letsel te veroorzaken. Als er vloeistof in de huid wordt geïnjecteerd, zoek dan onmiddellijk medische hulp. Houd lichaam en handen uit de buurt van gaatjes of spuitmonden die vloeistof onder hoge druk uitstoten. Als er een lek optreedt, laat het product dan onmiddellijk repareren door een getrainde technicus.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in gesloten ruimtes of ruimtes zonder voldoende luchtstroom.

• Houd het product in goede staat. Vervang versleten of beschadigde onderdelen.

Wees voorzichtig bij het onderhouden van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of wijzig mes(sen) niet.

Indien aanwezig, ontkoppel de bougiekabel(s) en de negatieve accukabel voordat u reparaties uitvoert.

Voor de beste prestaties en veiligheid, voer regelmatig onderhoud uit aan het product zoals aangegeven in het onderhoudsschema. Raadpleeg Onderhoudsschema.

• Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor aan staat. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
• Laat het product afkoelen voordat u onderhoud uitvoert in de buurt van de motor.
• De messen zijn scherp en kunnen snijwonden veroorzaken. Gebruik windbescherming rond de messen of gebruik beschermende handschoenen wanneer u aan de messen werkt.
• Draai de motor niet rond als de bougie of ontstekingskabel is verwijderd.
• Zorg ervoor dat alle moeren en bouten correct zijn aangedraaid en dat de apparatuur in goede staat verkeert.
• Wijzig de afstelling van de regelaars niet. Als het motortoerental te hoog is, kunnen de productcomponenten beschadigd raken. Raadpleeg Technische gegevens voor het hoogst toegestane motortoerental.
• Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Bediening

Introductie

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Het product voor de eerste keer bedienen

Voordat u het product voor de eerste keer bedient, moet u dit hoofdstuk lezen en begrijpen.

• Gebruik een lagere gasklepstand en een lagere grondsnelheid wanneer u het product voor de eerste keer bedient.
• Beweeg de bedieningshendels niet naar de volledig voorwaartse positie of de volledig achterwaartse positie tijdens de eerste bediening.
• Leer hoe u de beweging van het product op een harde ondergrond, bijvoorbeeld beton of asfalt, bedient voordat u het product voor de eerste keer op een gazon bedient.

Te doen voordat u het product bedient

Voordat u het product bedient, moet u ervoor zorgen dat er geen stenen of andere objecten in het werkgebied liggen die door de draaiende messen kunnen worden weggegooid.

• Voer het dagelijks onderhoud uit. Zie Onderhoudsschema.
• Zorg ervoor dat er voldoende brandstof in de brandstoftank zit.
• Stel de maaihoogte in. Zie De maaihoogte instellen.

Brandstof bijvullen

Benzine is zeer brandbaar. Wees voorzichtig en tank buiten, zie Brandstofveiligheid.

De motor en het uitlaatsysteem worden erg heet tijdens bedrijf. Risico op brandwonden. Laat de motor en het uitlaatsysteem afkoelen voordat u brandstof in het product vult.

Gebruik de brandstoftanks niet als steunpunten.

Een onjuist type brandstof kan leiden tot schade aan de motor.

De motor loopt op benzine met een minimaal octaangetal van 91 RON (87 AKI), niet gemengd met olie. We raden biologisch afbreekbare alkylaatbenzine aan.

• Controleer het brandstofniveau voor elk gebruik en vul bij indien nodig.
• Vul de brandstoftanks niet volledig. Vul tot de onderkant van de brandstoftankhals.

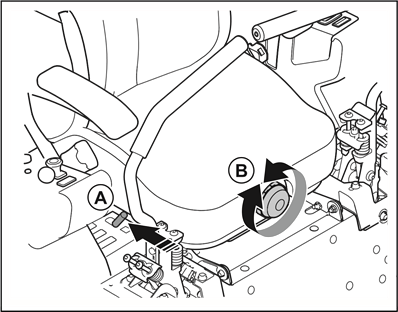

De stoel verstellen

De positie van de stoel kan naar voren of naar achteren worden verplaatst. Ook de stoelvering kan worden aangepast.

Opmerking: breng geen wijzigingen aan de stoel aan wanneer het product in werking is.

• Volg de onderstaande stappen om de stoel naar voren of naar achteren te verplaatsen.
  1. Trek de hendel (A) aan de rechterkant van de stoel omhoog en houd deze vast.

  2. Verplaats de stoel naar de juiste positie en laat de hendel los.
• Draai aan de knop (B) aan de voorkant van de stoel met de klok mee of tegen de klok in om de stoelvering hard of zacht te maken.

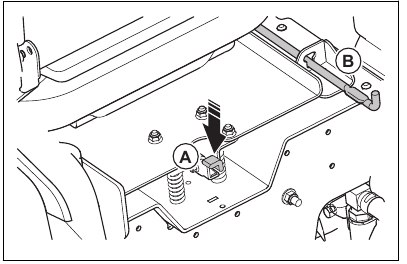

De stoel inklappen

De stoel kan naar voren worden geklapt om toegang te krijgen tot de accu en hydrostatische tandwielen.

1. Parkeer het product op een vlakke ondergrond.
2. Duw de vergrendeling (A) achter de stoel omlaag om de stoel los te maken.

3. Klap de stoel naar voren totdat de stang (B) is ingeschakeld.

De parkeerrem inschakelen en uitschakelen

Dit product heeft geen speciale parkeerremhendel. De parkeerrem is geïntegreerd in de 2 bedieningshendels.

• Duw de 2 bedieningshendels tegelijkertijd van de stoel weg om de parkeerrem in te schakelen. Zie Productoverzicht voor de locatie van de bedieningshendels.
  Opmerking: het product moet stilstaan wanneer u de parkeerrem inschakelt.
  Opmerking: de motor stopt als u de 2 bedieningshendels niet tegelijkertijd van de stoel wegduwt.
• Trek de 2 bedieningshendels in de richting van de stoel om de parkeerrem uit te schakelen.

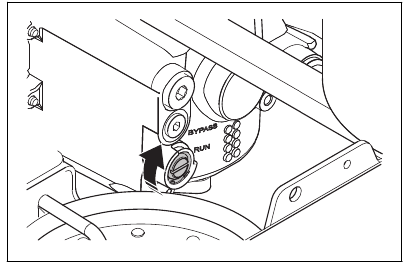

Het aandrijfsysteem uitschakelen en inschakelen

Schakel het aandrijfsysteem alleen uit wanneer het product op een vlakke ondergrond geparkeerd staat.

Als het nodig is om het product met de hand te verplaatsen, met de motor uit, moet het aandrijfsysteem worden uitgeschakeld. Het aandrijfsysteem wordt uitgeschakeld en ingeschakeld door de 2 bypass-kleppen. De bypass-kleppen bevinden zich aan de binnenkant van de transaxles.

Volg de onderstaande procedure om het aandrijfsysteem uit te schakelen.

1. Parkeer het product op een vlakke ondergrond en zet de motor uit.
2. Zet het maaidek in de laagste stand.
3. Draai de bypass-kleppen 45° met de klok mee naar de BYPASS-stand.

4. Om het aandrijfsysteem in te schakelen, draait u de bypass-kleppen naar de RUN-stand.

Het maaidek in transportstand of maaistand zetten

Het maaidek moet tijdens het transport in de transportstand staan.

• Duw het pedaal voor het heffen van het maaidek en het pedaal voor het ontgrendelen van het maaidek naar voren om het heffen van het maaidek te ontgrendelen.

• Duw het pedaal voor het heffen van het maaidek naar voren totdat het maaidek in de transportstand vergrendelt.
• Duw het pedaal voor het ontgrendelen van het maaidek naar voren om het maaidek in de maaistand te zetten.

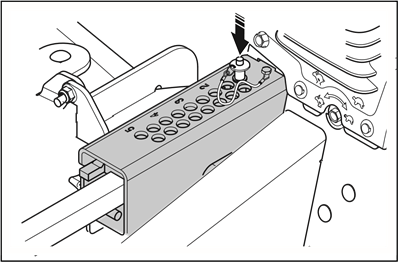

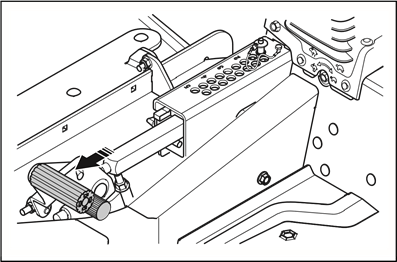

De maaihoogte instellen

1. Zet het maaidek in de transportstand. Zie Het maaidek in transportstand of maaistand zetten.
2. Duw de knop boven op de pin in en trek de pin eruit.

3. Plaats de pin in het gat voor de juiste maaihoogte.
   Opmerking: als u op 2 inch/5,1 cm of lager maait, onderzoek dan of het nodig is om de hefveren van het maaidek af te stellen. Zie De hefveren van het maaidek afstellen.
4. Duw het ontgrendelingspedaal naar voren om de transportvergrendeling los te maken en het maaidek in de maaistand te zetten.

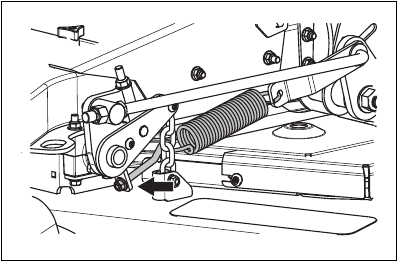

De hefveren van het maaidek afstellen

Onderzoek of het nodig is om de hefveren van het maaidek af te stellen als u 2 inch/5,1 cm of lager maait.

1. Kantel de stoel naar voren.
2. Maak de moer los om de veerspanning aan te passen.

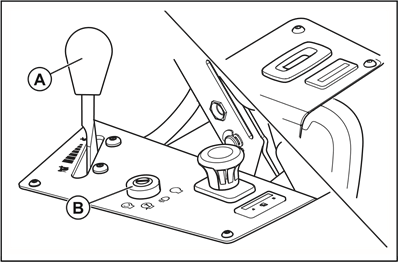

De motor starten

1. Ga op de stoel zitten.
2. Duw de PTO-knop (aftakas) in om de aandrijving op het maaidek uit te schakelen.
3. Zet het maaidek in de transportstand. Zie Het maaidek in transportstand of maaistand zetten.
4. Schakel de parkeerrem in. Zie De parkeerrem inschakelen en uitschakelen.
5. Zet de gashendel (A) op ½ gas.

6. Draai de brandstoftankklep om 1 van de 2 brandstoftanks te selecteren.
7. Stel de maaihoogte in. Zie De maaihoogte instellen.
8. Druk de contactsleutel in en draai deze naar de startpositie (B).
9. Wanneer de motor start, laat u de contactsleutel onmiddellijk los in de rijstand.
   Opmerking: houd de contactsleutel niet langer dan 5 seconden per keer in de startpositie. Als de motor niet start, wacht u 15 seconden voordat u het opnieuw probeert.
10. Laat de motor 3-5 minuten op ½ gas draaien voordat u vol gas geeft.
11. interlock bracket Duw de gashendel naar de volgasstand.

Het product bedienen

1. Start de motor. Zie De motor starten.
2. Schakel de parkeerrem uit. Zie De parkeerrem inschakelen en uitschakelen.
3. Duw de 2 bedieningshendels voorzichtig naar voren. Het product begint vooruit te bewegen. De voorwaartse snelheid neemt toe naarmate de 2 bedieningshendels verder naar voren worden geduwd.

4. Trek de 2 bedieningshendels voorzichtig naar achteren. Het product begint achteruit te bewegen. De achterwaartse snelheid neemt toe naarmate de 2 bedieningshendels verder naar achteren worden getrokken.
5. Zet de 2 bedieningshendels in de neutrale stand om de snelheid te verminderen en het product te stoppen.
6. Voer de volgende stappen uit om naar links of rechts te draaien wanneer u in voorwaartse richting gaat.
   1. Trek de linker bedieningshendel naar achteren in de richting van de neutrale stand om het product naar links te laten draaien. Hoe verder u de linker bedieningshendel naar achteren trekt, hoe meer het product naar links draait.

   2. Trek de rechter bedieningshendel naar achteren in de richting van de neutrale stand om het product naar rechts te laten draaien. Hoe verder u de rechter bedieningshendel naar achteren trekt, hoe meer het product naar rechts draait.

7. Voer de volgende stappen uit om een nul-omdraai te maken.
   1. Trek de 2 bedieningshendels naar achteren in de richting van de neutrale stand om de snelheid te verminderen of het product te stoppen.
   2. Beweeg 1 bedieningshendel iets naar voren en de andere bedieningshendel iets naar achteren om een nul-omdraai te maken.
8. Zet het maaidek in de maaistand. Zie Het maaidek in transportstand of maaistand zetten.
9. Trek de PTO-knop (aftakas) omhoog om de aandrijving van de messen in te schakelen.
10. Als het nodig is om de maaihoogte tijdens het gebruik aan te passen, zie De maaihoogte instellen.

De motor stoppen

1. Beweeg de 2 bedieningshendels naar de neutrale stand om het product te stoppen.
2. Schakel de parkeerrem in.
3. Duw de PTO-knop (aftakas) omlaag om de aandrijving van de messen uit te schakelen.

4. Zet het maaidek in de transportstand.
5. Beweeg de gashendel naar de minimale gasstand.
6. Laat de motor minimaal 1 minuut stationair draaien totdat de motor de normale bedrijfstemperatuur heeft bereikt.
7. Draai de contactsleutel naar de stopstand.
8. Verwijder de contactsleutel uit het contact wanneer u zich niet in de buurt van het product bevindt.

Een goed maaresultaat krijgen

• Voor de beste prestaties voert u regelmatig onderhoud aan het product uit, zoals aangegeven in het onderhoudsschema. Zie Onderhoudsschema.
• Maai geen nat gazon. Nat gras kan een slecht maaresultaat geven.
• Begin met een hoge maaihoogte en verlaag deze geleidelijk.
• Gebruik vol gas wanneer u het gras maait.
• Beweeg het product voorwaarts met een lage snelheid als het gras hoog en dik is.
• Maai het gras in een onregelmatig patroon.
• Wanneer de mulchkit wordt gebruikt, maait u het gras vaker.
• Om het beste maaresultaat te krijgen, maait u het gras regelmatig.

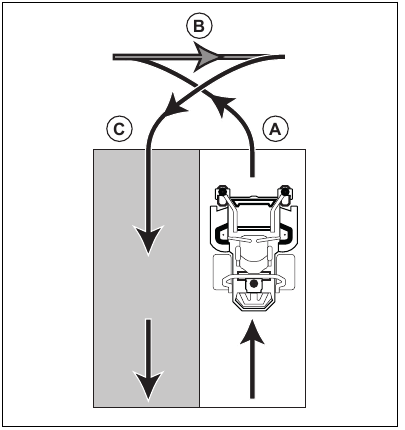

Een 3-punts draai maken

Een correcte draai voorkomt schade aan het gazon. Het doel is om te draaien wanneer u voorwaarts of achterwaarts beweegt. Draai niet in een strakke cirkel op een gestopt wiel.

1. Maai een rij gras.
2. Maak een kleine draai (A) in de richting van het ongemaaide grasveld.

3. Trek de 2 bedieningshendels naar de achteruitstand en beweeg het product achteruit (B).
4. Duw de bedieningshendels naar voren. Om een kleine draai (C) te maken, trekt u harder aan de bedieningshendel die zich in de richting bevindt van de rij die u eerder hebt gemaaid.
5. Duw de 2 bedieningshendels naar voren om de volgende rij te maaien.

Onderhoud

Introductie

Voordat u onderhoudswerkzaamheden uitvoert, moet u het veiligheidshoofdstuk lezen en begrijpen.

Onderhoudsschema

* = De instructies worden niet in deze gebruikershandleiding gegeven.
X = De instructies worden in deze gebruikershandleiding gegeven.
O = Raadpleeg de motorhandleiding voor instructies. Onderhoudsschema voor de bediener
Onderhoudsschema voor de bediener

Onderhoud	Dagelijks onderhoud		Onderhoudsinterval in uren							Elk seizoen
	Voor gebruik	Na gebruik	25	50	100	250	300	400	500
Smeer alle smeernippels. Raadpleeg Smeernippel.			O
Controleer de parkeerrem. Raadpleeg Om de parkeerrem te onderzoeken en af te stellen.						X
Controleer het veiligheidssysteem. Raadpleeg Veiligheidsvoorzieningen op het product.	X
Zorg ervoor dat er geen brandstof- of olielekkage van het product is.	*
Zorg ervoor dat er geen schade is aan het product.	*
Zorg ervoor dat er geen losse onderdelen zijn.	*
Controleer het maaidek op schade.	*
Controleer de bandenspanning. Raadpleeg Bandenspanning.	X
Start de motor en de messen en luister naar ongebruikelijke geluiden.	*
Reinig de binnenkant van het maaidek. Raadpleeg Om het product te reinigen.		X		X
Reinig rondom de motor.		*		*
Reinig rondom de riemen en de riemschijven.		*		*
Controleer de accuaansluitingen.				*						*
Controleer de uitlaatdemper en het vonkenvangerscherm.				*						*
Slijp of vervang de messen. Raadpleeg Om de messen te vervangen.				X						X
Vervang het brandstoffilter.										*
Controleer de gaskabel.						*
Controleer de voorwielen.						*				X
Controleer de riemen en de riemschijven.						*				*
Demonteer en onderzoek de starter.									*
Controleer het maaidek op afstelling. Raadpleeg Om het parallelisme van het maaidek af te stellen.									X	X
Controleer het motoroliepeil. Raadpleeg Om de motorolie te vervangen.	O
Reinig de luchtinlaat van de motor.[1]		O
Controleer de reinigingsdeksel op de motor.				O
Vervang de motorolie en het oliefilter.				O						O
Verwijder vuil van de cilinder en de koelribben op de cilinderkop.2, [2]					O
Controleer en reinig de koelribben op de oliekoeler.[3]					O
Controleer en reinig de bougies.					O					O
Vervang het primaire element van de luchtfilter.[4]						O
Controleer het secundaire element van de luchtfilter.[5]						O
Reinig de verbrandingskamer.[6]							*
Controleer en stel de klepspeling af.[7]							*
Reinig het klepzittingoppervlak.[8]							*
Vervang het secundaire element van de luchtfilter.[9]									O
Controleer het hydraulische oliepeil.	X
Vervang de hydraulische olie en het filter.11, 12								*

1. In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
2. Moet worden uitgevoerd door een erkende servicepartner.
3. In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
4. In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
5. In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
6. In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
7. Moet worden uitgevoerd door een erkende servicepartner.
8. Moet worden uitgevoerd door een erkende servicepartner.
9. Moet worden uitgevoerd door een erkende servicepartner.
10. In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
11. Moet worden uitgevoerd door een erkende servicepartner.
12. In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.

Het product reinigen

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in de lagers en elektrische verbindingen komen, wat corrosie en schade aan het product veroorzaakt.

Reinig het product direct na gebruik.

• Reinig geen hete oppervlakken, zoals de motor, de uitlaatdemper en het uitlaatsysteem. Wacht tot de oppervlakken zijn afgekoeld en verwijder vervolgens het gras of vuil.
• Voordat u met water reinigt, reinigt u met een borstel. Verwijder gras en vuil op en rond de transmissie, de luchtinlaat van de transmissie en de motor.
• Gebruik stromend water uit een slang om het product te reinigen. Gebruik geen hoge druk.
• Richt het water niet op elektrische componenten of lagers. Reinigingsmiddel vergroot de schade meestal.
• Gebruik perslucht om de bovenkant van het maaidek te reinigen.
• Gebruik een waterslang om de onderkant van het maaidek te reinigen.
• Als het product schoon is, start u het maaidek korte tijd om achtergebleven water te verwijderen.

De motor en de uitlaatdemper reinigen
Houd de motor en de uitlaatdemper vrij van grasresten en vuil. Grasresten die in brandstof of olie op de motor zijn gedrenkt, kunnen het brandrisico vergroten en het risico dat de motor te heet wordt. Laat de motor afkoelen voordat deze wordt gereinigd. Reinig met water en een borstel.
Grasresten rond de uitlaatdemper drogen snel en vormen een brandrisico. Gebruik een borstel of verwijder de grasresten met water wanneer de uitlaatdemper koud is.

De accu reinigen
Corrosie en vuil op de accu en de polen kunnen ervoor zorgen dat het vermogen van de accu afneemt.

1. Verwijder de accu. Raadpleeg De accu verwijderen en plaatsen.
2. Spoel de accu met water en laat deze drogen.

   Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in de lagers en elektrische verbindingen komen, wat corrosie en schade aan het product veroorzaakt.
3. Reinig de polen en de kabeluiteinden van de accukabels met een draadborstel.

De parkeerrem controleren en afstellen

Zorg ervoor dat de afstellingen gelijkmatig worden uitgevoerd op de 2 parkeerremmen van het product.

1. Parkeer het product op een vlakke ondergrond.
2. Stop de motor.
3. Verwijder de bouten en parkeerrempanelen.

4. Controleer de onderdelen van de bedieningshendels op schade.
5. Controleer de parkeerremassemblages om er zeker van te zijn dat er geen onderdelen ontbreken.
6. Vervang alle beschadigde of ontbrekende onderdelen.
7. Duw de bedieningshendels volledig van de stoel af.
8. Meet de speling (A) tussen de vergrendelingsbeugel en de adapter met een voelermaat. De juiste speling is 0,030–0,060 inch/0,75–1,5 mm.

9. Maak de borgmoer (C) los met een 1/2-inch steeksleutel.
10. Stel de juiste speling in tussen de vergrendelingsbeugel en de adapter.
    1. Draai de afstelmoer (B) losser of vaster.
    2. Meet de speling.
    3. Houd de afstelmoer (B) in de juiste positie en draai de borgmoer (C) vast.
11. Activeer en deactiveer de parkeerremmen minimaal 6 keer om er zeker van te zijn dat ze correct werken. Raadpleeg De parkeerrem activeren en deactiveren.
12. Meet de speling (A) tussen de vergrendelingsbeugel en de adapter opnieuw.
13. Zorg ervoor dat er geen spanning op de parkeerremkabels staat wanneer de bedieningshendels volledig in de richting van de stoel worden getrokken. Voeg geen spanning toe aan de parkeerremkabels.
14. Plaats de parkeerrempanelen en draai de bouten vast.

De accu opladen

• Laad de accu op als deze te zwak is om de motor te starten. Raadpleeg Oplaadtijden accu voor oplaadtijden van de accu.
• Gebruik een standaard acculader.

  Gebruik geen boost-lader of starthulp. Een boost-lader of een starthulp veroorzaakt schade aan het elektrische systeem van het product.
• Koppel altijd de acculader los voordat u de motor start.

De motor in noodgevallen starten

Als de accu te zwak is om de motor te starten, kunt u startkabels gebruiken om in noodgevallen te starten. Dit product heeft een 12V-systeem met negatieve aarde. Het product dat wordt gebruikt om in noodgevallen te starten, moet ook een 12V-systeem met negatieve aarde hebben.

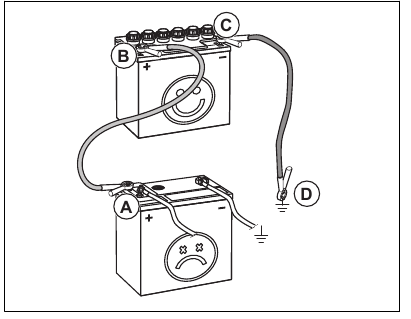

De startkabels aansluiten

1. Sluit het ene uiteinde van de rode kabel aan op de POSITIEVE accupool (+) van de zwakke accu (A).

2. Sluit het andere uiteinde van de rode kabel aan op de POSITIEVE accupool (+) van de volledig opgeladen accu (B).

   Maak geen kortsluiting tussen de uiteinden van de rode kabel en het chassis.
3. Sluit het ene uiteinde van de zwarte kabel aan op de NEGATIEVE accupool (-) van de volledig opgeladen accu (C).
4. Sluit het andere uiteinde van de zwarte kabel aan op een accusteun CHASSIS AARDE (D), uit de buurt van de brandstoftank en de accu.

De startkabels verwijderen

Opmerking: Verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

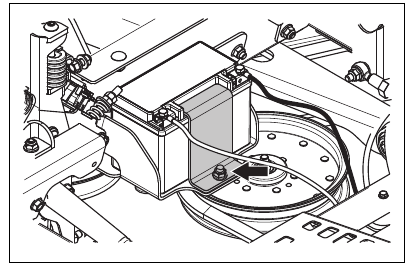

De accu verwijderen en plaatsen

1. Klap de stoel naar voren. Raadpleeg De stoel inklappen.
2. Verwijder de bout en de moer van de accusteun en verwijder de accusteun van de accu.

3. Gebruik 2 steeksleutels om de zwarte accukabel los te koppelen van de negatieve (-) pool op de accu.
4. Gebruik 2 steeksleutels om de rode accukabel los te koppelen van de positieve (+) pool op de accu.
5. Verwijder de accu voorzichtig uit het product.
6. Installeer in omgekeerde volgorde.

De rijsnelheid aanpassen

Als het product niet recht vooruit beweegt, moet de rijsnelheid worden aangepast.

Stel de rijsnelheid altijd af in een open ruimte zonder omstanders.

1. Controleer de bandenspanning. Raadpleeg Bandenspanning.
2. Draai de rijregelaars naar buiten totdat ze gelijk liggen met de moeren. Raadpleeg Productoverzicht voor de locatie van de rijregelaars.
3. Start het product.
4. Beweeg de bedieningshendels volledig naar voren en bedien het product op volgas.
5. Draai de rijregelaar aan de rechterkant geleidelijk totdat het product naar rechts begint te bewegen.
6. Draai de rijregelaar aan de linkerkant geleidelijk totdat het product recht vooruit begint te bewegen.

Bandenspanning

Zorg ervoor dat alle 4 banden de juiste bandenspanning hebben. Raadpleeg Technische gegevens.

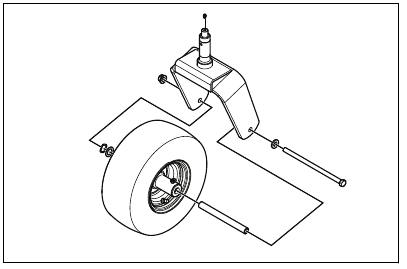

De voorwielen verwijderen en plaatsen

1. Verwijder de moer en de bout om de voorwielen van de vorken te verwijderen.

2. Installeer in omgekeerde volgorde. Draai de moer en de bout vast tot 45 ft-lbs / 61 Nm.

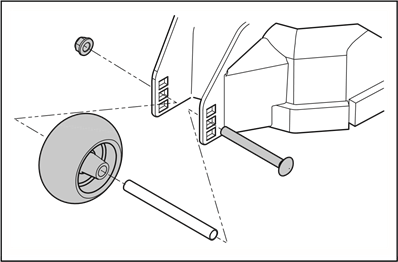

De antiscalpeerrollen afstellen

De antiscalpeerrollen houden het maaidek in de juiste positie op de grond en voorkomen het scalperen van gazon in de meeste terreinomstandigheden. De antiscalpeerrollen kunnen in 3 posities worden ingesteld voor verschillende graslengtes:

• Bovenste positie: 1,5–2,5 inch/38–64 mm gras.
• Middelste positie: 2,5–4 inch/64–102 mm gras.
• Onderste positie: 4–5 inch/102–127 mm gras.

1. Parkeer het product op een vlakke ondergrond en stop de motor.
2. Verwijder de moer, de bout, de as en de antiscalpeerrol.

3. Installeer de antiscalpeerrol in een van de 3 posities.

Het maaidek kan beschadigd raken als de antiscalpeerrollen onjuist zijn afgesteld. De antiscalpeerrollen moeten ongeveer 1/4 inch / 6,4 mm van de grond staan.

Het parallellisme van het maaidek afstellen

Deze procedure stelt het maaidek in een standaardpositie in.

1. Zorg ervoor dat de bandenspanning correct is. Raadpleeg Bandenspanning.
2. Parkeer het product op een vlakke ondergrond.

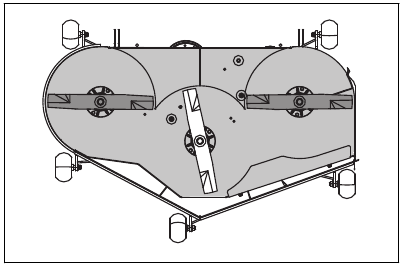

3. Draai de buitenste mespunten zo dat ze van links naar rechts zijn uitgelijnd met het maaidek.

   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Gebruik beschermende handschoenen.

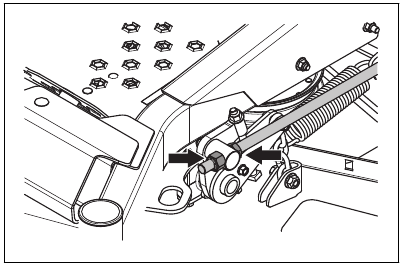

4. Meet de afstand tussen de grond en de onderkant van de mespunt aan de uitwerpkant van het maaidek. Noteer de afstand.
5. Meet de afstand tussen de grond en de onderkant van de mespunt aan de kant tegenover de uitwerpkant. De afstand moet hetzelfde zijn als de afstand voor de uitwerpkant. Als aanpassing nodig is, stelt u de 2 voorste bouten af totdat de 2 afstanden van links naar rechts gelijk zijn.

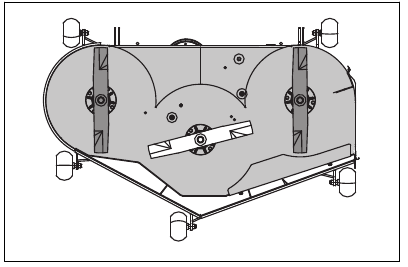

6. Draai de 2 buitenste messen zo dat ze van voor naar achter zijn uitgelijnd met het maaidek.

7. tipsare Stel de 2 achterste moeren af totdat de achterste mespunten 1/8–3/8 inch / 3,2-9,5 mm hoger zijn ingesteld aan de achterkant dan in de voorste mespunten.
8. Meet de afstanden opnieuw om er zeker van te zijn dat het maaidek correct is afgesteld.

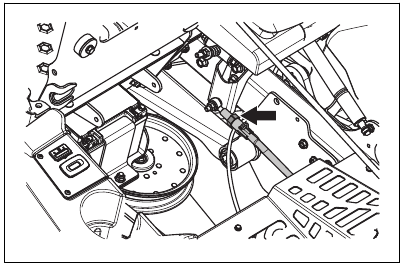

De neutrale stand afstellen

De neutrale stand moet worden afgesteld als 1 van de 2 achterwielen draait terwijl de parkeerrem is geactiveerd.

1. Gebruik een hefinrichting om het achterste gedeelte van het product omhoog te tillen totdat de achterwielen van de grond zijn.
2. Plaats een stabiel object onder het product en zorg ervoor dat het product niet naar voren of naar achteren kan bewegen.
3. Activeer de parkeerrem.
4. Start het product.
5. Klap de stoel naar voren.
6. Verwijder de pen van de voorste koppeling en houd deze vast.

7. Draai de zeskantmoer met de hand met de klok mee of tegen de klok in totdat het achterwiel stilstaat.
8. Draai de zeskantmoer nogmaals in dezelfde richting en stop wanneer het achterwiel in de tegenovergestelde richting draait. Tel het aantal slagen dat u aan de zeskantmoer draait.
9. Draai de zeskantmoer in de tegenovergestelde richting, ½ van het aantal slagen dat u in de vorige stap hebt geteld.
10. Voer indien nodig een afstelling uit voor de andere kant.

De messen controleren

Beschadigde of onjuist uitgebalanceerde messen kunnen schade aan het product veroorzaken. Vervang beschadigde messen. Laat een erkende serviceagent u helpen om botte messen te slijpen en uit te balanceren.

• Kijk naar de messen om te zien of ze beschadigd zijn en of het nodig is om ze te slijpen.

De messen vervangen

1. Verwijder de mesbout.
2. Monteer het nieuwe mes met de zijde zonder stempels in de richting van het maaidek.
3. Verwijder vuil en ongewenste materialen rond de messenhouders en het oppervlak van het maaidek.

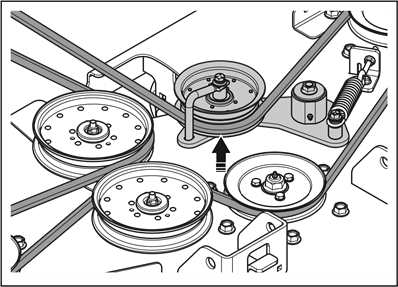

4. Duw de spanarm naar binnen om de spanning op de dekriem te verminderen en verwijder de dekriem voorzichtig van de poelies.

5. Verwijder de dekriem van de elektrische koppeling op de motoras.

De dekriem installeren

1. Plaats de dekriem om de poelie van de elektrische koppeling op de motoras.
2. Plaats de dekriem om de poelies op het maaidek. Opmerking: raadpleeg de routingsticker op het maaidek wanneer u de dekriem installeert.
3. Duw de spanarm naar binnen totdat u de dekriem om de stationaire spanpoelie kunt plaatsen en houd deze daar vast.
4. Plaats de dekriem voorzichtig om de stationaire spanpoelie en laat de spanarm langzaam terug in positie komen.
5. Zorg ervoor dat de riemgeleiding overeenkomt met de riemgeleiding die op de riemgeleidingssticker wordt weergegeven.
6. Zorg ervoor dat de dekriem niet gedraaid is.
7. Meet de lengte van de trekveer.

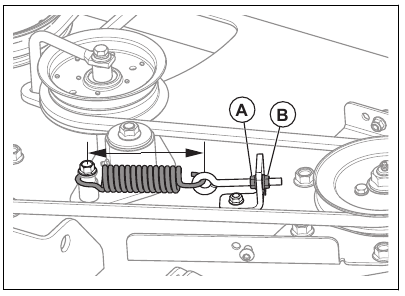

8. Stel de trekveer af als de trekveer niet tussen 3,55–3,77 inch / 90,2–95,7 mm is.

   1. Draai de borgmoer (A) los.
   2. Draai de stelmoer (B) totdat de trekveer de juiste lengte heeft.
   3. Draai de borgmoer (A) vast.
9. Installeer de 2 riemafdekkingen.

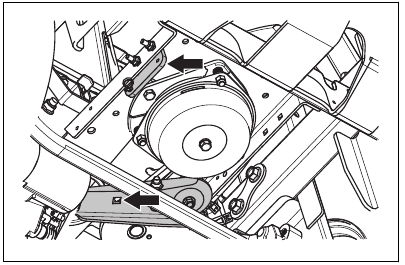

De pompriem verwijderen

1. Verwijder de dekriem. Zie De dekriem verwijderen.
2. Verwijder de koppelingsstop om toegang te krijgen tot de pompriem.

3. Koppel de koppelingsdraad los.
4. Plaats een 1/2 inch breekijzer in de vierkante opening op de spanarm.
5. Verplaats de spanarm met het breekijzer om de spanning op de pompriem te verminderen.
6. Verwijder de riem van de motor- en de pomp-poelies.

De pompriem installeren

1. Plaats de pompriem om de poelie op de motor en vervolgens om de linkerpomppoelie.
2. Plaats de pompriem om de binnenkant van de spanpoelie.
3. Plaats een 1/2 inch breekijzer in de vierkante opening op de spanarm.
4. Verplaats de spanpoelie naar achteren en houd deze vast.
5. Plaats de pompriem om de rechterpomppoelie en laat de spanarm terug in positie komen.
6. Installeer de koppelingsstop.
7. Installeer de dekriem. Zie De dekriem installeren.
8. Controleer de spanning van de pompriem. De aanbevolen spanning van de pompriem is 27 lb / 12,25 kg.
9. Draai de moer op de oogbout op de spanpoelie om de spanning van de pompriem aan te passen.

Het motoroliepeil controleren

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Trek het bedieningskussen open om toegang te krijgen tot de motor.
3. Draai de peilstok los en trek deze eruit.
4. Maak de olie van de peilstok schoon.
5. Steek de peilstok in het gat voor de peilstok en draai deze vast.
6. Draai de peilstok los, trek hem eruit en lees het oliepeil af.
7. Het oliepeil moet zich tussen de markeringen op de peilstok bevinden. Als het niveau zich in de buurt van de ADD-markering bevindt, vul dan olie bij tot de FULL-markering.

8. Vul de olie via het gat voor de peilstok. Vul de olie langzaam bij.
   Opmerking: raadpleeg Technische gegevens voor de soorten motorolie die Husqvarna aanbeveelt. Meng geen verschillende soorten olie.
9. Draai de peilstok volledig vast voordat u de motor start.

De motorolie vervangen

Als de motor koud is, start de motor dan 1–2 minuten voordat u de motorolie aftapt. Hierdoor wordt de motorolie warm en kan deze sneller worden afgetapt.

Laat de motor niet langer dan 1–2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt erg heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Activeer de parkeerrem. Zie De parkeerrem activeren en deactiveren.
3. Verwijder al het vuil rond de dop van de olietank.
4. Verwijder de dop van de olietank en de peilstok.
5. Zoek de aftapslang aan de rechterachterkant van de motor.

6. Plaats een container onder de olieaftapslang.

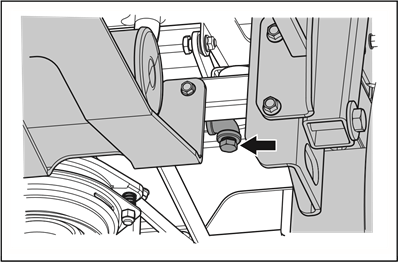

7. Verwijder de olieaftapplug.
8. Laat de olie in de container lopen.
9. Vervang en installeer de olieaftapplug.
10. Vul met nieuwe olie en controleer het motoroliepeil. Zie Het motoroliepeil controleren.
11. Installeer de dop van de olietank en de peilstok.

Opmerking: Raadpleeg Afvalverwerking voor een veilige verwijdering van gebruikte motorolie.

Lucht uit het hydrostatische systeem verwijderen

U moet regelmatig lucht uit het hydrostatische systeem verwijderen om een hoog geluidsniveau, een hoge bedrijfstemperatuur, schade aan onderdelen, overmatige uitzetting van hydraulische olie en een vermindering van de aandrijving te voorkomen. De eerste keer dat lucht uit het hydrostatische systeem wordt verwijderd, moeten de aandrijfwielen boven de grond worden geplaatst. U moet ook lucht uit het hydrostatische systeem verwijderen telkens wanneer het hydrostatische systeem is geopend voor onderhoud en wanneer hydraulische olie is toegevoegd.

1. Zorg ervoor dat het hydraulische oliepeil correct is.
2. Deactiveer de parkeerrem.
3. Ontkoppel het aandrijfsysteem. Zie Het aandrijfsysteem ontkoppelen en inschakelen.
4. Start de motor en zet een snelle stationaire snelheid in. Zie Gasklepbediening.
5. Beweeg de bedieningshendels langzaam ongeveer 5 of 6 keer naar voren en naar achteren. Wanneer lucht uit het hydrostatische systeem wordt verwijderd, zal het hydraulische oliepeil dalen.
6. Zet de gasklepbediening op stationair toerental. Zie Gasklepbediening.
7. Schakel het aandrijfsysteem in. Zie Het aandrijfsysteem ontkoppelen en inschakelen.
8. Beweeg de bedieningshendels langzaam 5 of 6 keer naar voren en naar achteren.
9. Zet de motor af.
10. Controleer het hydraulische oliepeil en vul hydraulische olie bij indien nodig.
11. Voer indien nodig de bovenstaande stappen opnieuw uit totdat alle lucht uit het hydrostatische systeem is verwijderd. Wanneer het product correct werkt, is alle lucht uit het hydrostatische systeem verwijderd.

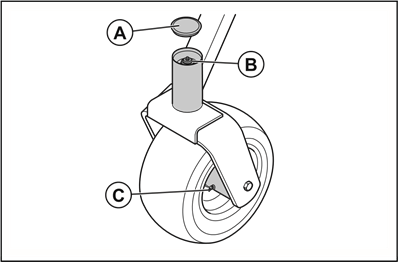

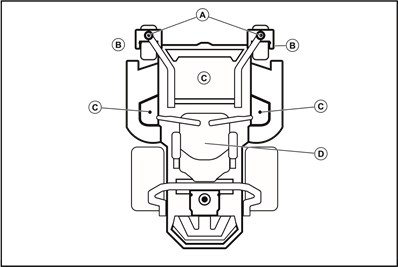

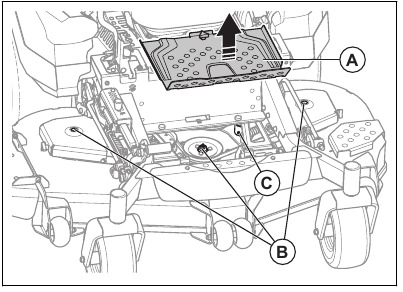

Smering, algemene informatie

• Verwijder de contactsleutel om onbedoelde bewegingen tijdens het smeren te voorkomen.
• Reinig het gebied voordat u een onderdeel op het product smeert.
• Gebruik olie wanneer u smeert met een oliekan.
• Wanneer u met vet smeert, gebruik dan een chassis- of kogellagervet dat corrosie voorkomt. Verwijder ongewenst vet na het smeren.
• Smeer 2 keer per week als u het product dagelijks gebruikt.
• Mors geen smeermiddel op de aandrijfriemen of de groeven van de riempoelies. Als u morst, reinig dan met alcohol. Als de wrijving tussen de aandrijfriem en de poelie niet voldoende is nadat u met alcohol hebt gereinigd, vervang dan de aandrijfriem.

Gebruik geen benzine of andere aardolieproducten om aandrijfriemen te reinigen.

Smeernippel

Zie	Smering
A	Smeer de smeernippel op de draaias met een vetspuit.
B	Smeer de smeernippel op de wielas met een vetspuit.
C	Smeer de smeernippels op elke spindel met een vetspuit.
D	Smeer de smeernippel op de spanarm van het maaidek.

Gebruik altijd vet van goede kwaliteit. Gebruik altijd de aanbevolen olie, zie Technische gegevens.

De voorwielen smeren

• Verwijder de stofkap (A). Smeer de nippel (B) met een vetspuit totdat er vet uit de bovenste ring komt.

• Smeer het gewrichtslager van de voorwielen (C) met een vetspuit totdat er vet uit komt.

De messenstoelen van het maaidek smeren

1. Verwijder de voetsteunplaat (A).

2. Smeer de 3 messenstoelen (B) 2-3 keer.
   Opmerking: Gebruik een vetspuit met een rubberen slang wanneer u de messenstoelen van het maaidek smeert.
3. Smeer de spanarm (C) 2-3 keer.

Aanhaalkoppels

Motor krukasbout	50 ft-lb / 68 Nm
Messenas poelie moeren	17 ft-lb / 23 Nm
Spanrol moeren	30 ft-lb / 40.6 Nm
Spanarm bus moer	70 ft-lb / 95 Nm
Wielmoeren	75 ft-lb / 102 Nm
Messen bouten	90 ft-lb / 122 Nm
Bougie	16.6 ft-lb / 22.5 Nm

Probleemoplossing

Schema voor probleemoplossing

Als u in deze gebruikershandleiding geen oplossing voor uw problemen kunt vinden, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.

Probleem	Oorzaak
De motor start niet.	De aandrijving van de messen is ingeschakeld. Raadpleeg de PTO-knop (Power Take-Off).
	De stuurbedieningen zijn niet vergrendeld in de parkeerremstand.
	De accu is te zwak. Raadpleeg De accu opladen.
	Er zit vuil in de brandstofleiding.
	De afsluitklep van de brandstoftoevoer is gesloten of staat in de verkeerde stand.
	Het brandstoffilter of de brandstofleiding is verstopt.
	Het ontstekingssysteem is beschadigd.
De startmotor draait de motor niet rond.	De accu is te zwak. Raadpleeg De accu opladen.
	De verbinding bij de kabelconnectoren op de accupolen is slecht. Raadpleeg De accu reinigen.
	Een zekering is doorgebrand. Raadpleeg Zekeringen.
	De OPC werkt niet correct. Raadpleeg Bedieningsvoorwaarden.
De motor loopt niet soepel.	Het brandstoffilter of de brandstofsproeier is verstopt.
	Het terugslagventiel op de brandstoftankdop is verstopt.
	De brandstoftank is bijna leeg.
	De bougie is beschadigd.
	Incorrecte brandstofmix of brandstoftype.
	Er zit water in de brandstof.
	Het luchtfilter is verstopt.
De motor heeft blijkbaar geen vermogen.	Het luchtfilter is verstopt.
	De bougie is beschadigd.
	Er zit lucht in het hydraulische systeem.
Er is trilling in het product.	De messen zitten los. Raadpleeg De messen onderzoeken.
	Een of meer van de messen zijn niet in evenwicht. Raadpleeg Gasklepbediening.
	De motor zit los.
De motor wordt te heet.	Het luchtfilter of de koelribben zijn verstopt.
	Er is overbelasting in de motor.
	De luchtstroom rond de motor is niet voldoende.
	De toerentalregelaar van de motor is beschadigd.
	Het oliepeil is te laag.
	Er zit vuil in de brandstofleiding.
	De bougie is beschadigd.
De accu laadt niet op.	De verbinding bij de kabelconnectoren op de accupolen is slecht. Raadpleeg De accu reinigen.
	De laadkabel is losgekoppeld.
	Het laadsysteem werkt niet correct.
Het product beweegt langzaam, met een onregelmatige snelheid of helemaal niet.	De parkeerrem is ingeschakeld.
	De hydraulische ontgrendelingshendel is ingeschakeld.
	De aandrijfriem op de transmissie zit los of is beschadigd.
	Er zit lucht in het hydraulische systeem.
De aandrijving van de messen schakelt niet in.	De aandrijfriem op het maaidek zit los.
	Het contact van de elektromagnetische koppeling zit los.
	Een zekering is doorgebrand. Raadpleeg Zekeringen.
De transaxle lekt olie.	De afdichtingen, behuizing of pakkingen zijn beschadigd.
	Er zit lucht in het hydraulische systeem.
Het snijresultaat is onbevredigend.	De bandenspanning is verschillend aan de rechter- en linkerzijde. Raadpleeg Bandenspanning.
	De messen zijn beschadigd.
	De ophanging van het maaidek is niet waterpas.
	De messen zijn bot. Raadpleeg De messen onderzoeken.
	Het product wordt bediend met een te hoge voorwaartse of achterwaartse snelheid. Raadpleeg Een goed snijresultaat behalen.
	Het gras is lang of nat. Raadpleeg Een goed snijresultaat behalen.
	Er zit een grasblokkade in het maaidek. Raadpleeg Het product reinigen.

Transport, opslag en verwijdering

Transport

• Het product is zwaar en kan beknellingsletsel veroorzaken. Wees voorzichtig wanneer u het op of van een voertuig of aanhangwagen laadt.
• Laad het product in omgekeerde richting op goedgekeurde hellingen met een maximale bedieningshoek van 10°. Til het product niet op.
• Gebruik een goedgekeurde aanhangwagen voor het transport van het product.
• Zorg ervoor dat u op de hoogte bent van de plaatselijke verkeersregels voordat u het product in een aanhangwagen of op de weg vervoert.
• Stop de brandstoftoevoer van het product.
• Vergrendel het product met goedgekeurde apparaten, zoals riemen. Gebruik de bevestigingspunten op het product. De parkeerrem is niet voldoende om het product tijdens het transport te vergrendelen. Het product slepen

  Voordat u het product sleept, moet u het veiligheidshoofdstuk lezen en begrijpen. Raadpleeg Veiligheid.
• Wees voorzichtig wanneer u het product sleept.
• Bedien het product langzaam wanneer u het product sleept.
• De remafstand wordt groter wanneer u het product sleept. Zorg ervoor dat u de snelheid op tijd vermindert.
• Maak voor een veilige bediening wijde bochten.
• Sleep niet in de buurt van greppels, open water en andere gevaarlijke gebieden.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen en vóór meer dan 30 dagen opslag. Als u 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen kleverige deeltjes verstopping veroorzaken. Dit heeft een negatief effect op de motorfunctie.

Voeg een stabilisator toe om kleverige deeltjes tijdens de opslag te voorkomen. Als er alkylaatbenzine wordt gebruikt, is een stabilisator niet nodig. Als u standaard benzine gebruikt, stap dan niet over op alkylaatbenzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant zijn opgegeven. Voeg de stabilisator toe en laat de motor minimaal 10 minuten draaien.

Bewaar het product niet met brandstof in de tank in een binnenruimte of op locaties met een slechte luchtstroom. Brandgevaar als brandstofdampen in de buurt komen van open vuur, vonken of controlelampjes in bijvoorbeeld boilers, warmwatertanks en wasdrogers.

Verwijder gras, bladeren en andere ontvlambare materialen van het product om het risico op brand te verminderen. Laat het product afkoelen voordat u het opbergt.

• Reinig het product. Raadpleeg Het product reinigen.
• Verwijder ongewenste materialen van de koelventilator.
• Repareer lakschade om corrosie te voorkomen.
• Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
• Verwijder de accu. Reinig hem, laad hem op en bewaar hem koel tijdens de opslag.
• Vervang de motorolie en voer de afgewerkte olie af.
• Maak de brandstoftank leeg. Start de motor en laat hem draaien tot er geen brandstof meer over is.

Opmerking: Maak de brandstoftank niet leeg als er een stabilisator is toegevoegd.

• Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
• Smeer alle smeernippels, verbindingen en assen.
• Bewaar het product in een schone en droge ruimte en leg er een hoes overheen voor extra bescherming.

Verwijdering

• Chemicaliën kunnen gevaarlijk zijn en mogen niet op de grond worden weggegooid. Gooi gebruikte chemicaliën altijd weg bij een servicecentrum of een toepasselijke verwijderingslocatie.
• Wanneer het product versleten is, stuur het dan naar de dealer of naar een toepasselijke recyclinglocatie.
• Olie, oliefilters, brandstof en de accu kunnen een negatief effect hebben op het milieu. Neem de plaatselijke recyclingvereisten en toepasselijke voorschriften in acht.
• Gooi de accu niet weg als huishoudelijk afval.
• Stuur de accu naar een Husqvarna-servicevertegenwoordiger of gooi hem weg op een verwijderingslocatie voor gebruikte accu's.

Technische gegevens

	Z560LS
Motor
Merk/model	Kawasaki/FX1000V EFI
Nominaal motorvermogen, pk/kW[10]	38.5/28.7
Cilinderinhoud, cm3	999
Max. motortoerental, tpm	3600 ± 100
Brandstof, min. octaangehalte loodvrij, max. 10% ethanol, max. 15% MTBE	87
Tankinhoud, gallons/l	12/45.4
Olie	Klasse SF, SG, SH, SJ of SL SAE40, SAE30, SAE20W-50, SAE10W-40, SAE10W-30, SAE5W-20
Olie-inhoud, ounces/liters	70.4/2.1
Smeersysteem	Druk met oliefilter
Koelsysteem	Luchtgekoeld
Luchtfilter	Heavy-duty bus
Dynamo, V. amp. @ 3600 tpm	12 V 30 amp @ 3600 tpm
Startmotor	Elektrisch
Afmetingen
Lengte, in./cm	81/206
Breedte, in./cm	53.5/136
Breedte inclusief goot omhoog, in./cm	63.8/162
Breedte inclusief goot omlaag, in./cm	74/188
Hoogte, in./cm	46/117
Hoogte, ROPS omhoog, in./cm	73/185
Gewicht, met lege tanks, lb/kg
Maximaal bruto voertuiggewicht (GVWR), lb/kg[11]	2200/998
Maximale hellingshoek, graden °	10
Maaibreedte, in./cm	60/152.4
Maaihoogte, in./cm	1 - 5/30 - 130
Maaidek
Dekconstructie	10 gauge gefabriceerd
	Z560LS
Aantal messen	3
Meslengte, in./cm	21/53.23
Mesinschakeling	Elektromagnetische koppeling
Productiviteit, acres/h / m2/h	5.8/23,471
Banden
Bandenspanning, achter – voor, kPa/PSI/bar	103/15/1
Voorste zwenkwielbanden, in.	13 x 6.5-6
Achterbanden, gazon pneumatisch, in.	24 x 12-12
Anti-scalpeerrol	3 verstelbaar
Transmissie
Transmissie	Hydro-Gear® ZT5400
Transmissieolie	Klasse SL SAE20W-50
Stuurbediening	Dubbele hendels, met schuimgreep
Maximale snelheid vooruit, mph/kmh	12/19.3
Maximale snelheid achteruit, mph/kmh	6/9.7
Remmen	Mechanische parkeerrem
Elektrisch systeem
Accu	12 V 230 CCA Klasse
Bougie	NGK BPR4ES
Elektrodeafstand, in./mm	.030/0.76
Bougiekoppel, ft-lb/Nm	16.6/22.5

Oplaadtijden accu

STD-accu	Laadstatus	Geschatte oplaadtijd tot volledige lading bij 80°F / 26°C[12]
		Maximale snelheid bij:
		50 ampère	30 ampère	20 ampère	10 ampère
12.6 V	100%	Volledig opgeladen
12.4 V	75%	20 min	35 min	48 min	90 min
12.2 V	50%	45 min	75 min	95 min	180 min
12.0 V	25%	65 min	115 min	145 min	280 min
11.8 V	0%	85 min	150 min	195 min	370 min

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna Z560LS - Zero-Turn grasmaaier handleiding

Beschikbare talen
