Husqvarna Z146 - Zero-Turn Grasmaaier Handleiding

Productbeschrijving

Dit product is een zitmaaier. Met de bedieningshendels kan de bestuurder het product besturen en de snelheid van het product aanpassen. Een urenteller geeft aan hoeveel uur het product is gebruikt.

Beoogd gebruik

Het product is gemaakt om gras te maaien op open en vlak terrein. Gebruik het product niet voor andere taken.

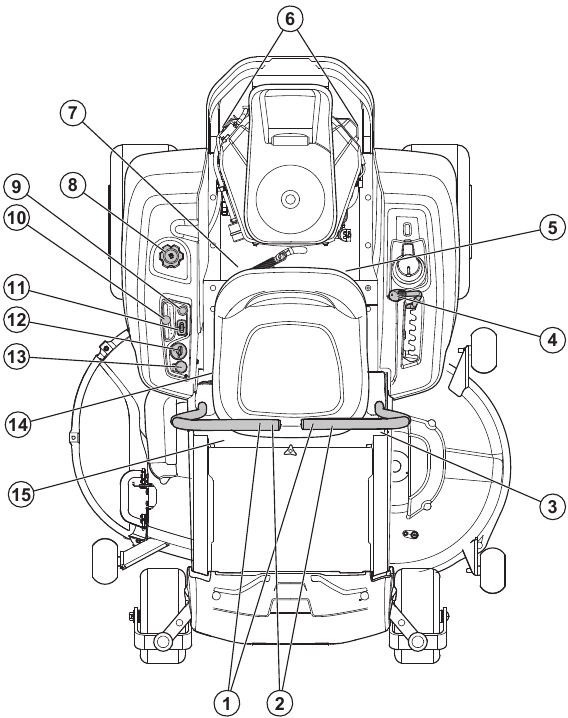

Productoverzicht

1. Bedieningshendels
2. Parkeerrem
3. Spoorregeling

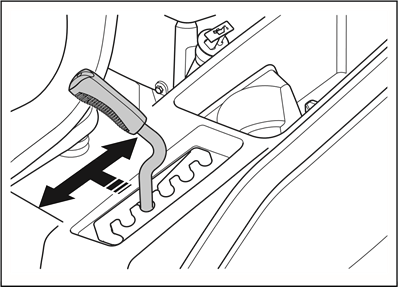

4. Maaihoogte-verstelhendel
5. Zekeringen

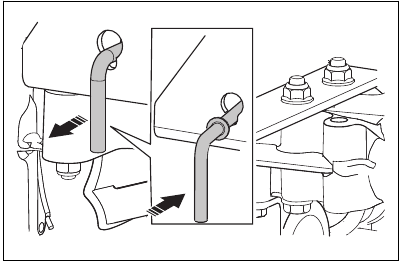

6. Bypass koppeling
7. Brandstofafsluitklep
8. Brandstoftank
9. Chokebediening
10. Gashendel
11. Urenteller
12. Contactschakelaar
13. PTO-knop
14. Zitverstelling hendel
15. Typeplaatje

Besturingshendels

De richting van het product wordt geregeld door de 2 bedieningshendels. Zie "Productoverzicht". De bedieningshendels kunnen vanuit een neutrale positie naar voren en naar achteren worden bewogen. Zie "Het product bedienen".

Operator Presence Control (OPC)

De OPC wordt ingeschakeld wanneer de bestuurder van de stoel opstaat. De motor en de aandrijving naar de messen stoppen als de messen zijn ingeschakeld of de parkeerrem niet is aangezet. Zie "Bedrijfsomstandigheden".

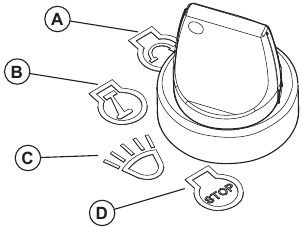

Contactslot

Het contactslot heeft 4 standen:

• Startpositie (A)
• Run-positie (B)
• Koplampstand (C)
• Stoppositie (D)

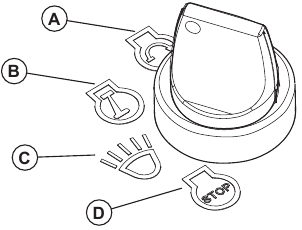

Koplampen

• Draai de contactsleutel naar de koplampstand (C) om het product te bedienen met de koplampen aan.
• Draai de contactsleutel naar de run-positie (B) om het product te bedienen met de koplampen uit.

Gashendel

De gashendel past de snelheid van de motor en de snelheid van de messen aan als de messen zijn ingeschakeld. De gashendel heeft 2 eindposities, stationair toerental en volgas.

• Stationair toerental (A) - verlaagt het motortoerental.
• Volgas (B) - verhoogt het motortoerental.

Laat de motor niet langer dan nodig stationair draaien (A). Te veel bedrijfstijd bij stationair toerental kan de levensduur van de bougies verkorten.

Chokebediening

De chokebediening wordt gebruikt voor koude starts om meer brandstof naar de motor te voeren. Trek de chokebediening omhoog wanneer u een koude motor start.

Zie "Productoverzicht" voor de positie van de chokebediening.

PTO (Power Take-Off) knop

De PTO-knop schakelt de PTO-koppeling en het maaidek of andere erop aangesloten apparatuur in en uit. Aan de juiste startvoorwaarden moet worden voldaan om de aandrijving van de messen in te schakelen. Zie "Bedrijfsomstandigheden" voor de juiste startvoorwaarden.

• Trek de PTO-knop uit om de aandrijving naar de messen of andere apparatuur in te schakelen.

• Duw de PTO-knop in om de aandrijving naar de messen of andere apparatuur uit te schakelen.


Brandstofafsluitklep

Zie "Productoverzicht" voor de positie van de brandstofafsluitklep.
De brandstofafsluitklep is gesloten wanneer het lipje op de knop loodrecht op de brandstofleiding staat.

Zekeringen

De locatie van de zekeringen bevindt zich in de zekeringkast. De zekeringkast bevindt zich onder de stoel. Kantel de stoel naar voren om toegang te krijgen tot de zekeringkast. Raadpleeg de sticker op de zekeringkast voor de identificatie van de verschillende zekeringen.

Urenteller

Het product heeft een urenteller die aangeeft hoeveel bedrijfsuren de messen zijn ingeschakeld. Zie "Productoverzicht" voor de positie van de urenteller.

Om de 50 uur verschijnt er 2 uur lang een oliepijlsymbool. Zie "De motorolie controleren".

Symbolen op het product

	WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig letsel of de dood van de bestuurder of anderen veroorzaken. Wees voorzichtig en gebruik het product correct.
	Neutrale versnelling.
	Achteruitversnelling.
	Motortoerental – snel.
	Motortoerental – langzaam.
	Chokebediening.
	Brandstof.
	Parkeerrem.
	Maaihoogte laag.
	Maaihoogte hoog.
	Gebruik een veiligheidsbril.
	Gebruik beschermende handschoenen.
	Gebruik altijd goedgekeurde gehoorbescherming.
	Zet uw voet hier niet neer.
	Lees de gebruikershandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u het product gebruikt.
	Stop de motor voor onderhoud.
	Houd een veilige afstand tot het product.
	Gebruik het product niet op hellingen groter dan 10°.
	Vervoer geen passagiers.
	Kijk uit voor uitgeworpen objecten en ricochets.
	Houd handen en voeten vrij.
	Houd uw handen uit de buurt van draaiende delen.
	Let op personen en dieren wanneer u het product vooruit bedient.
	Let op personen en dieren wanneer u het product achteruit bedient.
	Gebruik het product niet zonder deflector of grasopvangbak.
	Blijf uit de buurt van het uitwerpkanaal.
	Waarschuwing! Accuzuur is corrosief, explosief en ontvlambaar.
	Houd lichaamsdelen uit de buurt van draaiende delen.
	Het typeplaatje toont het serienummer. yyyy is het productiejaar en ww is de productieweek.

Opmerking: Andere symbolen/stickers op het product verwijzen naar certificeringsvereisten voor sommige commerciële gebieden.

Productschade

Wij zijn niet verantwoordelijk voor schade aan ons product als:

• het product onjuist is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet door de fabrikant zijn goedgekeurd.
• het product een accessoire heeft dat niet van de fabrikant is of niet door de fabrikant is goedgekeurd.
• het product niet is gerepareerd bij een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om speciale belangrijke delen van de handleiding te benadrukken.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende omgeving als de instructies in de handleiding niet worden opgevolgd.

Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt

Het niet opvolgen van voorzichtige bedieningsprocedures kan leiden tot gevaarlijk letsel voor de bediener of andere personen. De eigenaar moet deze instructies begrijpen en mag alleen goedgekeurde personen die deze instructies begrijpen, de maaier laten bedienen. Elke persoon die de maaier bedient, moet geestelijk en lichamelijk gezond zijn en mag niet onder invloed zijn van geestverruimende middelen.

Dit product kan handen en voeten amputeren en objecten wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

• Lees, begrijp en volg de instructies en waarschuwingen in dit document, de bedieningshandleiding en op het product, de motor en de hulpstukken.
• Sta alleen bedieners toe die verantwoordelijk, opgeleid, vertrouwd zijn met de instructies en fysiek in staat zijn om het product te bedienen.
• Zorg ervoor dat u iemand informeert dat u het product gaat bedienen als er een blessure of ongeluk gebeurt.
• Vervoer geen passagiers en houd omstanders op afstand.
• Bedien het product niet onder invloed van alcohol of drugs.
• Volg de aanbeveling van de fabrikant voor wielgewichten of contragewichten.
• Leer hoe u het product en de bedieningselementen veilig gebruikt en leer hoe u het product snel kunt stoppen.
• Leer de veiligheidsstickers herkennen.
• Houd het product schoon om ervoor te zorgen dat u de borden en stickers duidelijk kunt lezen.
• Houd er rekening mee dat de bediener verantwoordelijk wordt gehouden voor ongevallen waarbij andere personen of hun eigendommen betrokken zijn.
• Gebruik het product alleen bij daglicht of in andere goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten of andere oneffenheden in de grond. Kijk uit voor andere mogelijke risico's.
• Laat kinderen of andere personen die niet zijn goedgekeurd voor de bediening van het product, het product niet gebruiken of onderhouden. Lokale wetten kunnen de leeftijd van de gebruiker bepalen.
• Zorg ervoor dat er niemand anders in de buurt van het product is wanneer u de motor start, de aandrijving inschakelt of het product begint te bewegen.
• Houd het verkeer in de gaten wanneer u in de buurt van een weg maait of een weg oversteekt.
• Gebruik het product niet als u moe bent, onder invloed bent van alcohol of drugs, medicijnen of iets anders dat een negatief effect kan hebben op uw gezichtsvermogen, alertheid, coördinatie of beoordelingsvermogen.
• Parkeer het product altijd op een vlakke ondergrond met de motor uit.
• Breng geen wijzigingen aan aan dit product.
• Bedien het product niet als het mogelijk is dat andere personen wijzigingen aan het product hebben aangebracht.

Veiligheidsinstructies met betrekking tot kinderen

Kinderen kunnen ernstig gewond raken of gedood worden door dit product. Lees de volgende waarschuwingsinstructies voordat u het product gebruikt. Houd kinderen uit de buurt.

• Tragische ongevallen kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door het product en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
• Houd kinderen uit de buurt van het werkgebied en onder de hoede van een verantwoordelijke volwassene anders dan de bediener.
• Houd in de gaten en stop het product onmiddellijk als kinderen het werkgebied betreden. Wees zeer voorzichtig in de buurt van hoeken, struiken, bomen of andere objecten die een helder zicht belemmeren.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen blokkeren.
• Kijk voor en terwijl u het product achteruit beweegt achter u en kijk naar beneden naar kleine kinderen.
• Laat kinderen het product niet bedienen.
• De American Academy of Pediatrics beveelt aan dat kinderen minimaal 16 jaar oud zijn voordat ze een zitmaaier bedienen.
• Vervoer geen kinderen, zelfs niet met de messen uitgeschakeld. Kinderen kunnen eraf vallen en ernstig gewond raken of de veilige bediening van het product verstoren. Kinderen die in het verleden ritten hebben gehad, kunnen plotseling in het maaigebied verschijnen voor een nieuwe rit en worden overreden of achteruit overreden door het product.

Veiligheidsinstructies voor bediening

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Raak de motor of het uitlaatsysteem niet aan tijdens of direct na gebruik. De motor en het uitlaatsysteem worden erg heet tijdens bedrijf. Risico op brandwonden, brand en schade aan eigendommen of aangrenzende gebieden. Wanneer u het product gebruikt, blijf dan uit de buurt van struiken en andere objecten.

• Bedien de motor alleen in goed geventileerde ruimtes. Uitlaatgassen bevatten koolmonoxide, een dodelijk gif.
• Bedien het product alleen bij daglicht of goed kunstlicht.
• Ruim het gebied op van objecten zoals stenen, speelgoed, draden, enz. die in de messen kunnen vast komen te zitten en worden weggeslingerd.
• Vermijd gaten, sporen, bulten, rotsen of andere verborgen gevaren. Oneffen terrein kan het product doen kantelen of ervoor zorgen dat de bediener zijn evenwicht of voet verliest.
• Steek geen handen of voeten in de buurt van roterende onderdelen of onder het product. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Bedien het product niet zonder de volle grasopvangbak, uitwerpbescherming of andere veiligheidsvoorzieningen op hun plaats en in werking.
• Richt geen uitwerpmateriaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bediener. Stop de mes(sen) bij het oversteken van grindoppervlakken.
• Laat een draaiend product niet onbeheerd achter. Parkeer altijd op een vlakke ondergrond, ontkoppel het hulpstuk, zet de parkeerrem en stop de motor/motor.
• Maai niet achteruit tenzij het absoluut noodzakelijk is. Kijk altijd naar beneden en achteren voor en tijdens het achteruitrijden.
• Verminder de snelheid voordat u draait.
• Verminder de snelheid voordat u een bocht maakt.
• Gegevens tonen aan dat bedieners van 60 jaar en ouder betrokken zijn bij een groot percentage van de aan zitmaaiers gerelateerde verwondingen. Deze bedieners moeten evalueren of ze de zitmaaier veilig genoeg kunnen bedienen om zichzelf en anderen te beschermen tegen letsel.

Veiligheidsinstructies voor bediening op hellingen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Hellingen zijn een belangrijke factor bij ongevallen.
Bediening op hellingen vereist extra voorzichtigheid.

• Rijd in de door de fabrikant aanbevolen richting op hellingen. Wees voorzichtig bij het bedienen in de buurt van afgronden.
• Vermijd het maaien van nat gras. De banden kunnen grip verliezen.
• Bedien het product niet onder omstandigheden waarbij de tractie, besturing of stabiliteit in het geding is. Banden kunnen slippen, zelfs als de wielen zijn gestopt.
• Houd het product altijd in de versnelling wanneer u hellingen afdaalt. Laat de machine niet uitrollen bergafwaarts.
• Vermijd starten en stoppen op hellingen. Vermijd plotselinge veranderingen in snelheid of richting. Maak bochten langzaam en geleidelijk.
• Als de banden grip verliezen, ontkoppel dan de messen en rijd langzaam rechtdoor de helling af.
• Wees extra voorzichtig bij het bedienen van het product met een grasopvangbak of andere hulpstuk(ken). Ze kunnen de stabiliteit van het product beïnvloeden.
• Gras maaien op hellingen vergroot het risico dat u het product niet kunt controleren en dat het omvalt. Dit kan leiden tot letsel of de dood. Het is noodzakelijk om het gras voorzichtig op alle hellingen te maaien. Als u niet achteruit een helling op kunt rijden of als u zich niet veilig voelt, maai het dan niet.
• Verwijder stenen, takken en andere obstakels.
• Maai het gras op de helling op en neer, niet van links naar rechts.
• Bedien het product niet op een ondergrond die meer dan 10° helt.
• Beweeg soepel en langzaam op hellingen.
• Kijk uit voor en rijd niet over voren, gaten en bulten. Er is een groter risico dat het product omvalt op een ondergrond die niet vlak is. Lang gras kan obstakels verbergen.
• Maai geen gras in de buurt van randen, greppels of oevers. Houd minstens de breedte van de machine uit de buurt van deze gevaren. Het product kan plotseling omvallen als een wiel over de rand van een steile helling of een greppel beweegt, of als een rand instort.

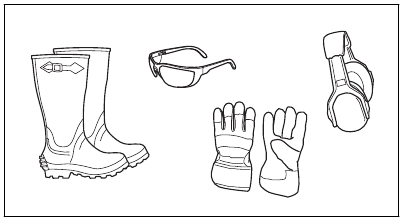

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Laat uw dealer u helpen bij het selecteren van de juiste uitrusting.
• Draag altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Draag altijd een veiligheidsbril of oogbescherming tijdens het bedienen van het product of het uitvoeren van onderhoud of reparaties.
• Draag altijd veiligheidsschoenen of veiligheidslaarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet op blote voeten.

• Draag indien nodig handschoenen, bijvoorbeeld wanneer u de snijuitrusting bevestigt, onderzoekt of reinigt.
• Draag geen loszittende kleding, sieraden of andere items die vast kunnen komen te zitten in bewegende onderdelen.
• Draag geen korte broek tijdens het bedienen van het product.
• Houd EHBO-apparatuur en een brandblusser bij de hand.

Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen beschadigd zijn, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.
• Breng geen wijzigingen aan aan veiligheidsvoorzieningen. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermingsmiddelen niet zijn bevestigd of beschadigd zijn.

De contactschakelaar controleren

• Start en stop de motor om de contactschakelaar te controleren. Raadpleeg "De motor starten" en "De motor stoppen".
• Zorg ervoor dat de motor start wanneer u de contactschakelaar in de startpositie draait.
• Zorg ervoor dat de motor onmiddellijk stopt wanneer u de contactschakelaar in de stoppositie draait.

Bedrijfsomstandigheden

Deze omstandigheden zijn nodig om de motor te starten:

• De bedieningshendels staan in de neutrale stand.
• De parkeerrem is ingeschakeld.
• De aandrijving van de messen is uitgeschakeld.
• De OPC is ingedrukt.

De motor moet in deze situaties stoppen:

• De parkeerrem is niet ingeschakeld en de bestuurder komt van de stoel af.
• De aandrijving van de messen is ingeschakeld en de bestuurder komt van de stoel af.

Probeer de motor te starten zonder 1 van de voorwaarden. Wijzig de voorwaarden en probeer het opnieuw. Doe deze controle dagelijks.

Parkeerrem

Als de parkeerrem niet werkt, kan het product gaan bewegen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt onderzocht en afgesteld.

Raadpleeg "De parkeerrem controleren".

Geluiddemper

Gebruik het product niet als de geluiddemper ontbreekt of beschadigd is. Een geluiddemper die beschadigd is of ontbreekt, verhoogt het geluidsniveau en het risico op brand.

De geluiddemper houdt het geluidsniveau tot een minimum en voert de uitlaatgassen weg van de bestuurder.
Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

De geluiddemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van ontvlambare materialen en/of dampen om brand te voorkomen.

De geluiddemper controleren

• Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Vonkenvanger

Dit product heeft een verbrandingsmotor. Gebruik het product niet in de buurt van vegetatie zonder een vonkenvanger die is goedgekeurd door lokale of nationale wetten. Federale wetten zijn van toepassing op federaal land.
Een vonkenvanger voor de geluiddemper is verkrijgbaar via uw erkende Husqvarna-dealer.

Beschermkappen

Ontbrekende of beschadigde beschermkappen verhogen het risico op letsel aan bewegende onderdelen en hete oppervlakken. Controleer de beschermkappen voordat u het product bedient. Zorg ervoor dat de beschermkappen correct zijn bevestigd en geen scheuren of andere beschadigingen vertonen. Vervang beschadigde kappen.

Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Wees voorzichtig met brandstof. Het is zeer brandbaar en kan letsel en schade aan eigendommen veroorzaken.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik alleen een goedgekeurde brandstofcontainer.
• Verwijder de brandstofdop niet en vul geen brandstof bij terwijl de motor draait of heet is.
• Tank niet binnen of in afgesloten ruimtes.
• Vervang na het tanken de gasdop en draai deze stevig vast.
• Sla het product of de brandstofcontainer niet op en tank niet bij in de buurt van open vuur, vonken of een waakvlam, zoals op een waterverwarmer of ander apparaat.
• Als u brandstof op uw kleding morst, verwissel dan onmiddellijk van kleding.
• Als er brandstof is gemorst, probeer dan niet de motor te starten en vermijd het creëren van een ontstekingsbron totdat de brandstofdampen zijn verdwenen.
• Om brand te helpen voorkomen: houd het product vrij van gras, bladeren of ander vuil; ruim olie- of brandstoflekkages op en verwijder brandstofdoordrenkt vuil; laat het product afkoelen voordat u het opbergt.
• Wees extra voorzichtig bij het hanteren van benzine en andere brandstoffen. Ze zijn brandbaar en dampen zijn explosief.
• Benzine en benzinedampen zijn giftig en zeer brandbaar. Wees voorzichtig met benzine om letsel of brand te voorkomen.
• Laat de motor afkoelen voordat u tankt.
• Vul geen brandstof in de buurt van vonken of open vuur.
• Als er lekken in het brandstofsysteem zijn, start de motor dan niet voordat de lekken zijn gerepareerd.
• Vul niet boven het aanbevolen brandstofniveau. De hitte van de motor en de zon zorgen ervoor dat de brandstof uitzet en de brandstof overloopt als de tank te vol is.
• Sla het product en de brandstof zo op dat er geen risico is dat brandstoflekkages of dampen schade kunnen veroorzaken.

Transportveiligheid

• Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
• Het product is zwaar en kan beknellingsletsel veroorzaken. Wees voorzichtig wanneer u het op of van een voertuig of aanhanger laadt.
• De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
• De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens het transport. Raadpleeg "Transport".

Slepen

• Gebruik hellingen over de volledige breedte voor het laden en lossen van een product voor transport.

Sleepveiligheid

• Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor getrokken uitrusting en slepen op hellingen.
• Gebruik alleen sleepuitrusting die is goedgekeurd door Husqvarna.
• Gebruik de trekhaak om de uitrusting te bevestigen.
• Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u uitrusting sleept.
• Laat geen kinderen of anderen in of op de gesleepte uitrusting.
• Sleep niet op hellingen of ruw terrein. Het gewicht van de gesleepte uitrusting kan verlies van tractie en verlies van controle veroorzaken.

Batterijveiligheid

Een beschadigde batterij kan een explosie veroorzaken en letsel veroorzaken. Als de batterij een vervorming vertoont of beschadigd is, neem dan contact op met een erkende Husqvarna-servicevertegenwoordiger.

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Draag een veiligheidsbril als u in de buurt van batterijen bent.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de batterij.
• Houd de batterij buiten bereik van kinderen.
• Laad de batterij op in een ruimte met een goede luchtstroom.
• Houd ontvlambare materialen op een minimale afstand van 1 m wanneer u de batterij oplaadt.
• Gooi vervangen batterijen weg. Zie "Afval".
• Er kunnen explosieve gassen uit de batterij komen. Rook niet in de buurt van de batterij. Houd de batterij uit de buurt van open vuur en vonken.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Het product is zwaar en kan letsel of schade aan eigendommen of de omgeving veroorzaken. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

• De motor is uitgeschakeld.
• Het product is geparkeerd op een vlakke ondergrond.
• De parkeerrem is geactiveerd.
• De contactsleutel in de stopstand en verwijderd.
• De messen zijn uitgeschakeld.
• Alle bewegende delen zijn gestopt.
• De ontstekingskabels zijn verwijderd van de bougies.

Vloeistof die onder druk ontsnapt, kan voldoende kracht hebben om de huid te penetreren en ernstig letsel te veroorzaken. Als er vloeistof in de huid wordt geïnjecteerd, zoek dan onmiddellijk medische hulp. Houd lichaam en handen uit de buurt van gaatjes of spuitmonden die vloeistof onder hoge druk uitwerpen. Als er een lek optreedt, laat het product dan onmiddellijk onderhouden door een opgeleide technicus.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in gesloten ruimtes of ruimtes zonder voldoende luchtstroom.

• Houd het product in goede staat. Vervang versleten of beschadigde onderdelen.
• Wees voorzichtig bij het onderhouden van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of verander het/de mes(sen) niet.
• Indien aanwezig, koppel de bougiekabel(s) en de negatieve accukabel los voordat u reparaties uitvoert.
• Voor de beste prestaties en veiligheid, voer regelmatig onderhoud uit aan het product zoals aangegeven in het onderhoudsschema. Zie "Onderhoudsschema".
• Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan als de motor draait. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
• Laat het product afkoelen voordat u onderhoud uitvoert in de buurt van de motor.
• De messen zijn scherp en kunnen snijwonden veroorzaken. Gebruik windbescherming rond de messen of gebruik beschermende handschoenen wanneer u aan de messen werkt.
• Draai de motor niet rond als de bougie of ontstekingskabel is verwijderd.
• Zorg ervoor dat alle moeren en bouten correct zijn aangedraaid en dat de apparatuur in goede staat verkeert.
• Wijzig de afstelling van de regelaars niet. Als het motortoerental te hoog is, kunnen de productonderdelen beschadigd raken. Raadpleeg "Technische gegevens" voor het hoogst toegestane motortoerental.
• Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Bediening

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Het product voor de eerste keer bedienen

Voordat u het product voor de eerste keer bedient, moet u dit hoofdstuk lezen en begrijpen.

• Gebruik een lagere gasklepstand en een lagere grondsnelheid wanneer u het product voor de eerste keer bedient.
• Beweeg de bedieningshendels niet naar de volledig voorwaartse positie of de volledig achterwaartse positie tijdens de eerste bediening.
• Leer hoe u de beweging van het product op een harde ondergrond bedient, bijvoorbeeld beton of asfalt, voordat u het product voor de eerste keer op een gazon bedient.

Wat u moet doen voordat u het product bedient

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Voordat u het product bedient, moet u ervoor zorgen dat er geen stenen of andere objecten in het werkgebied liggen die door de roterende messen kunnen worden weggeslingerd.

• Voer het dagelijkse onderhoud uit. Raadpleeg "Onderhoudsschema".
• Zorg ervoor dat er voldoende brandstof in de brandstoftank zit.
• Stel de maaihoogte in. Raadpleeg "De maaihoogte instellen".

Brandstof bijvullen

Benzine is zeer brandbaar. Wees voorzichtig en tank buiten, raadpleeg "Brandstofveiligheid".

De motor en het uitlaatsysteem worden erg heet tijdens het gebruik. Risico op brandwonden. Laat de motor en het uitlaatsysteem afkoelen voordat u brandstof in het product vult.

Gebruik de brandstoftank niet als steunvlak.

Een verkeerd type brandstof kan leiden tot schade aan de motor.

De motor loopt op benzine met een minimaal octaangetal van 91 RON (87 AKI), niet gemengd met olie. We adviseren biologisch afbreekbare alkylaatbenzine.

• Controleer het brandstofniveau voor elk gebruik en vul bij indien nodig.
• Vul de brandstoftank niet helemaal vol. Vul tot de onderkant van de brandstoftankhals.

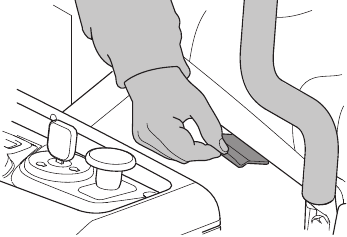

De stoel verstellen

De positie van de stoel kan naar voren of naar achteren worden verplaatst.

Opmerking: Breng geen wijzigingen aan de stoel aan wanneer het product in werking is.

• Trek de hendel onder de stoel omhoog en duw de stoel naar voren of naar achteren.


De stoel inklappen

De stoel kan naar voren worden geklapt om toegang te krijgen tot de accu en de hydrostatische tandwielen.

1. Parkeer het product op een vlakke ondergrond.
2. Duw de stoel naar voren om de stoel naar voren te klappen.

De parkeerrem inschakelen en uitschakelen

Dit product heeft geen speciale parkeerremhendel. De parkeerrem is geïntegreerd in de 2 bedieningshendels.

• Duw de 2 bedieningshendels tegelijkertijd van de stoel weg om de parkeerrem in te schakelen. Raadpleeg "Productoverzicht" voor de locatie van de bedieningshendels.
  Opmerking: Het product moet stilstaan wanneer u de parkeerrem inschakelt.
  Opmerking: De motor stopt als u de 2 bedieningshendels niet tegelijkertijd van de stoel wegduwt.
• Trek de 2 bedieningshendels in de richting van de stoel om de parkeerrem uit te schakelen.

Het aandrijfsysteem uitschakelen en inschakelen

Schakel het aandrijfsysteem alleen uit of in wanneer het product op een vlakke ondergrond is geparkeerd.

Als het nodig is om het product met de hand te verplaatsen, met de motor uit, moet het aandrijfsysteem worden uitgeschakeld. Het aandrijfsysteem wordt uitgeschakeld en ingeschakeld door de bypass-koppeling. De bypass-koppelingen bevinden zich onder de achterste motorbescherming.

Volg de onderstaande procedure om het aandrijfsysteem uit te schakelen.

1. Parkeer het product op een vlakke ondergrond en zet de motor af.

   Laat de motor afkoelen voordat u het aandrijfsysteem uitschakelt of inschakelt.
2. Verwijder de contactsleutel.
3. Zet het maaidek in de transportstand.
4. Zet de bedieningshendels in de neutrale stand.
5. Trek de bypass-koppelingen omhoog en uit de sleuven.

6. Schakel het aandrijfsysteem in in omgekeerde volgorde.

Het maaidek in de transportstand of de maaistand zetten

Het maaidek moet tijdens het transport in de transportstand staan.

• Om het product in de transportstand te zetten, trekt u de maaihoogtehendel in de richting van de stoel en zet u deze in de hoogste maaihoogtepositie.
• Om het product in de maaistand te zetten, stelt u de juiste maaihoogte in. Raadpleeg "De maaihoogte instellen".

De maaihoogte instellen

1. Trek de maaihoogtehendel in de richting van de stoel.

2. Stuur de maaihoogtehendel naar de inkeping voor de juiste maaihoogte.

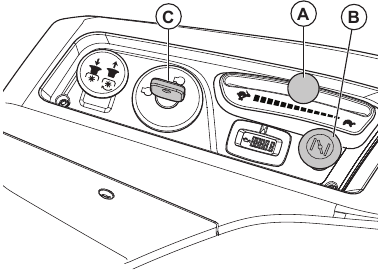

De motor starten

1. Ga op de stoel zitten.
2. Druk op de PTO-knop (aftakas) om de aandrijving op het maaidek uit te schakelen.

3. Zet het maaidek in de transportstand. Raadpleeg "Het maaidek in de transportstand of de maaistand zetten".
4. Schakel de parkeerrem in. Raadpleeg "De parkeerrem inschakelen en uitschakelen".
5. Zet de gashendel (A) in de ½-gasstand.

6. Als de motor koud is, trekt u de chokehendel (B) omhoog.
7. Druk op de contactsleutel (C) en draai deze naar de startpositie.
8. Wanneer de motor start, laat u de contactsleutel onmiddellijk los in de bedrijfsstand.
   Opmerking: Houd de contactsleutel niet langer dan 5 seconden per keer in de startpositie. Als de motor niet start, wacht u 15 seconden voordat u het opnieuw probeert.
9. Als de motor koud is, duwt u de chokehendel langzaam omlaag.
10. Laat de motor 3-5 minuten op ½ gas draaien voordat u vol gas geeft.
11. Duw de gashendel naar de volgaspositie.

Het product bedienen

1. Start de motor. Raadpleeg "De motor starten".
2. Schakel de parkeerrem uit. Raadpleeg "De parkeerrem inschakelen en uitschakelen".
3. Duw de 2 bedieningshendels voorzichtig naar voren. Het product begint vooruit te bewegen. De voorwaartse snelheid neemt toe naarmate de 2 bedieningshendels verder naar voren worden geduwd.

4. Trek de 2 bedieningshendels voorzichtig naar achteren. Het product begint achteruit te bewegen. De achterwaartse snelheid neemt toe naarmate de 2 bedieningshendels verder naar achteren worden getrokken.
5. Zet de 2 bedieningshendels in de neutrale stand om de snelheid te verminderen en het product te stoppen.
6. Voer de volgende stappen uit om naar links of rechts te draaien wanneer u in voorwaartse richting gaat.
   1. Trek de linker bedieningshendel naar achteren in de richting van de neutrale stand om het product naar links te laten draaien. Hoe verder u de linker bedieningshendel naar achteren trekt, hoe meer het product naar links draait.

   2. Trek de rechter bedieningshendel naar achteren in de richting van de neutrale stand om het product naar rechts te laten draaien. Hoe verder u de rechter bedieningshendel naar achteren trekt, hoe meer het product naar rechts draait.

7. Voer de volgende stappen uit om een nulstand te maken.
   1. Trek de 2 bedieningshendels naar achteren in de richting van de neutrale stand om de snelheid te verminderen of het product te stoppen.
   2. Beweeg 1 bedieningshendel iets naar voren en de andere bedieningshendel iets naar achteren om een nulstand te maken.
8. Laat het maaidek zakken in de maaistand. Raadpleeg "Het maaidek in de transportstand of de maaistand zetten".
9. Trek de PTO-knop omhoog om de aandrijving van de messen in te schakelen.
10. Als het nodig is om de maaihoogte tijdens het gebruik aan te passen, raadpleeg "De maaihoogte instellen".

De motor stoppen

1. Beweeg de 2 bedieningshendels naar de neutrale stand om het product te stoppen.
2. Schakel de parkeerrem in.
3. Duw de PTO-knop (aftakas) omlaag om de aandrijving van de messen uit te schakelen.

4. Zet het maaidek in de transportstand.
5. Beweeg de gashendel naar de minimale gasstand.
6. Laat de motor minimaal 1 minuut stationair draaien totdat de motor op de gebruikelijke bedrijfstemperatuur is.
7. Draai de contactsleutel naar de stopstand.
8. Verwijder de contactsleutel uit het contact wanneer u zich niet in de buurt van het product bevindt.

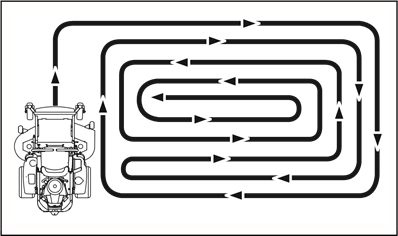

Een goed maairesultaat krijgen

• Voor de beste prestaties voert u regelmatig onderhoud aan het product uit zoals aangegeven in het onderhoudsschema. Raadpleeg "Onderhoud".
• Maai geen nat gazon. Nat gras kan een slecht maairesultaat geven.
• Begin met een hoge maaihoogte en verlaag deze geleidelijk.
• Gebruik vol gas wanneer u het gras maait.
• Beweeg het product langzaam vooruit als het gras hoog en dik is.
• Maai het gras in een onregelmatig patroon.
• Wanneer u grote oppervlakken maait, beweegt u het product tijdens 1 of 2 rondes rond het werkgebied naar rechts. Deze procedure zorgt ervoor dat de grasafvoer uit de buurt blijft van struiken, hekken en opritten. Na ongeveer 2 rondes rond het werkgebied maait u in de tegenovergestelde richting.

• Wanneer de mulchkit wordt gebruikt, maait u het gras vaker.
• Voor het beste maairesultaat maait u het gras regelmatig.

Onderhoud

Voordat u onderhoudswerkzaamheden uitvoert, moet u het veiligheidshoofdstuk lezen en begrijpen.

Onderhoudsschema

* = De instructies worden niet in deze handleiding gegeven.
X = De instructies worden in deze handleiding gegeven.
O = Raadpleeg de motorhandleiding voor instructies.

Onderhoud	Dagelijks onderhoud		Voer minimaal 1 keer per jaar onderhoud uit	Onderhoudsinterval in uren
	Voor	Na		25	50	100	300
Controleer de parkeerrem.	X
Controleer het niveau van de motorolie.	O
Controleer het veiligheidssysteem.	X
Zorg ervoor dat er geen brandstof- of olielekkages van het product zijn.	*
Zorg ervoor dat er geen schade aan het product is.		*
Zorg ervoor dat er geen losse onderdelen zijn.		*
Controleer het maaidek op schade.		*

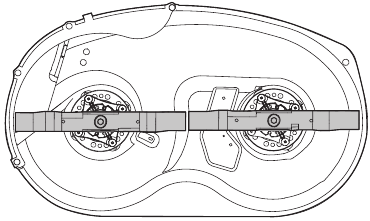

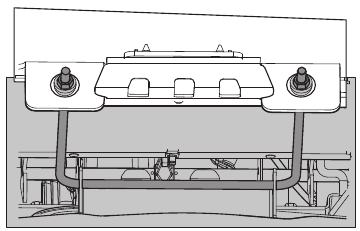

Controleer de afstelling van het maaidek.			X				X
Controleer de bandenspanning.	X			X	X	X	X
Controleer de accuaansluitingen.			X	X	X	X	X
Controleer de gaskabel.						O
Controleer de zwenkwielen (elke 200 uur).			X			X
Controleer de speling van de motorventielen.[1]			*				*
Reinig de luchtinlaat van de motor.[2]			O	O
Reinig de onderkant van het maaidek.		X
Maak de omgeving rond de motor schoon.		*
Maak de omgeving rond de riemen en de riemschijven schoon.		*			*	*	*
Controleer de riemen en de riemschijven.			X			X
Reinig het schuimrubberen voorfilter.[3]			O	O
Vervang het schuimrubberen voorfilter.[4 5]			O
Reinig de papieren filterpatroon.[6]			O	O
Onderzoek de uitlaatdemper en vonkenvanger.			*		*	*	*
Start de motor en de messen en luister naar ongewone geluiden.		*
Slijp de messen.[7]			X	X
Vervang de messen.			X	X
Vervang de bougies.			O			O

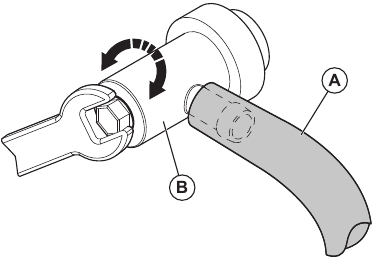

Vervang de motorolie.[8]			O	O
Vervang het motoroliefilter.			O	O
Vervang het brandstoffilter.			O	O
Vervang het papieren luchtfilter.[9]			O	O
Voer de 300-uurs service uit.10			*				*

¹ Moet worden uitgevoerd door een erkende serviceagent.
² In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
³ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
⁴ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
⁵ Als het product is uitgerust met het schuimrubberen voorfilter.
⁶ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
⁷ Moet worden uitgevoerd door een erkende serviceagent.
⁸ Vervang de motorolie na de eerste 8-10 bedrijfsuren. Vervang bij zware belasting of hoge omgevingstemperaturen de motorolie om de 50 uur.
⁹ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
¹⁰ Moet worden uitgevoerd door een erkende serviceagent.

Het product reinigen

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in de lagers en elektrische aansluitingen komen en corrosie veroorzaken, wat schade aan het product veroorzaakt.

Reinig het product onmiddellijk na gebruik.

• Reinig geen hete oppervlakken zoals de motor, uitlaatdemper en uitlaatsysteem. Wacht tot de oppervlakken zijn afgekoeld en verwijder vervolgens het gras of vuil.
• Voordat u met water reinigt, reinigt u met een borstel. Verwijder gras en vuil op en rond de transmissie, de luchtinlaat van de transmissie en de motor.
• Gebruik stromend water uit een slang om het product te reinigen. Gebruik geen hoge druk.
• Richt het water niet op elektrische componenten of lagers. Reinigingsmiddel verergert de schade meestal.
• Gebruik perslucht om de bovenzijde van het maaidek te reinigen.
• Gebruik een waterslang om onder het maaidek schoon te maken.
• Start, wanneer het product schoon is, het maaidek korte tijd om het resterende water te verwijderen.

De motor en de uitlaatdemper reinigen

Houd de motor en de uitlaatdemper vrij van grasmaaisel en vuil. Grasmaaisel dat is doordrenkt met brandstof of olie op de motor kan het brandrisico verhogen en het risico dat de motor te heet wordt. Laat de motor afkoelen voordat deze wordt schoongemaakt. Reinig met water en een borstel.

Grasmaaisel rond de uitlaatdemper droogt snel en vormt een brandrisico. Gebruik een borstel of verwijder het grasmaaisel met water wanneer de uitlaatdemper koud is.

De accu reinigen

Corrosie en vuil op de accu en de polen kunnen ervoor zorgen dat het vermogen van de accu afneemt.

1. Verwijder de accu. Raadpleeg "De accu verwijderen en installeren".
2. Spoel de accu met water en laat drogen.

   Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in de lagers en elektrische aansluitingen komen en corrosie veroorzaken, wat schade aan het product veroorzaakt.
3. Reinig de polen en de kabeluiteinden van de accukabels met een staalborstel.

De parkeerrem controleren

1. Parkeer het product op een helling met een harde ondergrond.
   Opmerking: Parkeer het product niet op een grashelling wanneer u de parkeerrem controleert.
2. Activeer de parkeerrem.
3. Als het product begint te bewegen met de parkeerrem geactiveerd, laat dan een erkende serviceagent de parkeerrem afstellen.
4. Deactiveer de parkeerrem.

De accu opladen

• Laad de accu op als deze te zwak is om de motor te starten. Raadpleeg "Oplaadtijden accu" voor oplaadtijden van de accu.
• Gebruik een standaard acculader.

  Gebruik geen snellader of starthulp. Een snellader of starthulp veroorzaakt schade aan het elektrische systeem van het product.
• Koppel altijd de acculader los voordat u de motor start.

Een noodstart van de motor uitvoeren

Als de accu te zwak is om de motor te starten, kunt u startkabels gebruiken om een noodstart uit te voeren. Dit product heeft een 12V-systeem met negatieve aarde. Het product dat wordt gebruikt voor de noodstart moet ook een 12V-systeem met negatieve aarde hebben.

De startkabels aansluiten

Explosiegevaar door explosief gas dat uit de accu komt. Sluit de negatieve pool van de volledig opgeladen accu niet aan op of in de buurt van de negatieve pool van de zwakke accu.

Gebruik de accu van het product niet om andere voertuigen te starten.

1. Sluit één uiteinde van de rode kabel aan op de POSITIEVE accupool (+) van de zwakke accu (A).

2. Sluit het andere uiteinde van de rode kabel aan op de POSITIEVE accupool (+) van de volledig opgeladen accu (B).

   Sluit de uiteinden van de rode kabel niet kort tegen het chassis.
3. Sluit één uiteinde van de zwarte kabel aan op de NEGATIEVE accupool (-) van de volledig opgeladen accu (C).
4. Sluit het andere uiteinde van de zwarte kabel aan op een CHASSIS AARDE (D), uit de buurt van de brandstoftank en de accu.

De startkabels verwijderen

Opmerking: Verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

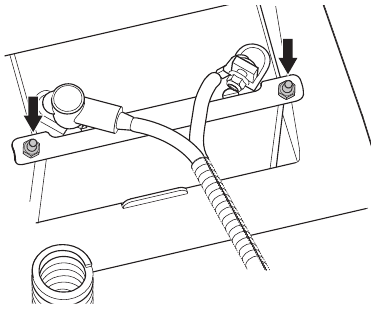

De accu verwijderen en installeren

1. Klap de stoel naar voren. Zie "De stoel inklappen" (To fold the seat).
2. Verwijder de bout en de moer van de accubeugel en verwijder de accubeugel van de accu.

3. Gebruik 2 steeksleutels om de zwarte accukabel los te koppelen van de negatieve (-) pool op de accu.
4. Gebruik 2 steeksleutels om de rode accukabel van de enginewheels-kabel los te koppelen van de positieve (+) pool op de accu.
5. Verwijder de accu voorzichtig uit het product.
6. Installeer in omgekeerde volgorde.

De volgsnelheid aanpassen

Als het product niet recht vooruit beweegt, moet de volgsnelheid worden aangepast.

Pas de volgsnelheid altijd aan in een open ruimte zonder omstanders.

1. Controleer de bandenspanning. Zie "Bandenspanning" (Tire pressure).
2. Draai de volgbekrachtigingen uit totdat ze gelijk liggen met de moeren. Zie "Productoverzicht" (Product overview) voor de locatie van de volgbekrachtigingen.
3. Start het product.
4. Beweeg de bedieningshendels volledig naar voren en bedien het product op vol gas.
5. Draai de volgbekrachtiging aan de rechterkant geleidelijk totdat het product naar rechts begint te bewegen.
6. Draai de volgbekrachtiging aan de linkerkant geleidelijk totdat het product recht vooruit begint te bewegen.

Bandenspanning

Zorg ervoor dat de bandenspanning op alle 4 de banden correct is. Zie "Technische gegevens" (Technical data).

De voorwielen verwijderen en installeren

1. Verwijder de moer en de bout om de voorwielen van de vorken te verwijderen.

2. Installeer in omgekeerde volgorde. Draai de moer en bout vast tot 50 ft-lbs / 67,8 Nm.

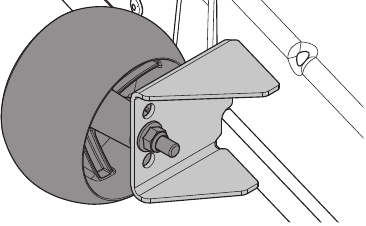

De anti-scalpeerrollen afstellen

De anti-scalpeerrollen houden het maaidek in de juiste positie op de grond en voorkomen gazonscalperen in de meeste terreinomstandigheden. De anti-scalpeerrollen kunnen in 3 standen worden gezet voor verschillende graslengtes:

• Bovenste positie: 1,5–2,5 inch / 38–64 mm gras.
• Middenpositie: 2,5–4 inch / 64–102 mm gras.
• Onderste positie: 4–6 inch / 102–152 mm gras.

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Verwijder de moer, de bout, de as en de anti-scalpeerrol.

3. Installeer de anti-scalpeerrol in een van de 3 posities.

Het maaidek kan beschadigd raken als de anti-scalpeerrollen verkeerd zijn afgesteld. De anti-scalpeerrollen moeten zich op ongeveer ¼ inch / 6,4 mm van de grond bevinden.

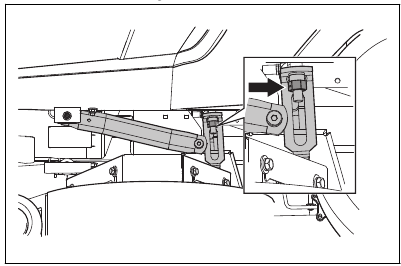

Het parallellisme van het maaidek aanpassen

Deze procedure stelt het maaidek in een standaardpositie.

1. Zorg ervoor dat de bandenspanning correct is. Zie "Bandenspanning" (Tire pressure).
2. Parkeer het product op een vlakke ondergrond.
3. Zet het maaidek in transportstand.
4. Draai de buitenste mespunten zodat ze zijn uitgelijnd met het maaidek en de zijkant van het maaidek.


   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.
5. Meet de afstand tussen de grond en de onderkant van de mespunt aan de afvoerkant van het maaidek. Noteer de afstand.
6. Meet de afstand tussen de grond en de onderkant van de mespunt aan de kant tegenover de afvoerkant. De afstand moet hetzelfde zijn als de afstand voor de afvoerkant. Als aanpassing nodig is, past u de afstelmoeren van de hefarmen aan totdat de 2 afstanden van links naar rechts gelijk zijn. Draai de moeren met de klok mee om de hoogte te vergroten en tegen de klok in om de hoogte te verkleinen.

7. Draai de messen zo dat ze zijn uitgelijnd met de voor- en achterkant van het maaidek.
8. Als de afstand tot de voorste mespunt niet 1/8-1/2 inch / 0,3175-1,27 mm hoger is aan de achterkant dan aan de voorkant, draai dan de moeren op de voorste ophangstang. Draai de moeren met de klok mee om de hoogte te vergroten en tegen de klok in om de hoogte te verkleinen.

9. Meet de afstanden opnieuw om er zeker van te zijn dat het maaidek correct is afgesteld.

De messen controleren

Beschadigde of onjuist uitgebalanceerde messen kunnen schade aan het product veroorzaken. Vervang beschadigde messen. Laat een erkende serviceagent u helpen bij het slijpen en uitbalanceren van botte messen.

• Kijk naar de messen om te zien of ze beschadigd zijn en of het nodig is om ze te slijpen.

De messen vervangen

1. Verwijder de mesbout.
2. Monteer het nieuwe mes met de kant zonder stempels in de richting van het maaidek.

   Een onjuist type mes kan ervoor zorgen dat er objecten uit het maaidek worden geworpen en ernstig letsel veroorzaken. Gebruik alleen goedgekeurde messen.
3. Bevestig de mesbout. Draai de bout vast tot 60-81 Nm.

De maaidekriem verwijderen

Parkeer het product op een vlakke ondergrond en zet de parkeerrem aan voordat u deze taak uitvoert.

1. Zet het maaidek in de laagste stand.
2. Verwijder de 2 riemafdekkingen.
3. Verwijder vuil en ongewenste materialen rond de messenhuisbehuizingen en het maaidekoppervlak.
4. Noteer de positie van de riemgeleider.
5. Draai de moer op de riemgeleider los.

6. Duw de spanarm naar binnen om de spanning op de maaidekriem te verminderen en verwijder de maaidekriem voorzichtig van de poelies.
7. Verwijder de maaidekriem van de elektrische koppeling op de motoras.

De maaidekriem installeren

1. Plaats de maaidekriem rond de elektrische koppelingspoelie op de motoras.
2. Plaats de maaidekriem rond de poelies op het maaidek.
   Opmerking: Raadpleeg de routingsticker op het maaidek wanneer u de maaidekriem installeert.
3. Duw de spanarm naar binnen totdat u de maaidekriem rond de stationaire spanpoelie kunt plaatsen en houd deze daar vast.
4. Plaats de maaidekriem voorzichtig rond de stationaire motor-spanpoelie en laat de spanarm langzaam terug in positie zakken.
5. Zorg ervoor dat de riemgeleiding overeenkomt met de riemgeleiding die op de riemgeleidingssticker wordt weergegeven.
6. Zorg ervoor dat de maaidekriem niet gedraaid is.
7. Plaats de riemgeleider in de juiste positie en draai de moer vast.
   Opmerking: Raadpleeg de notitie die u hebt gemaakt toen u de riemgeleider verwijderde.
8. Installeer de 2 riemafdekkingen.

Het motoroliepeil controleren

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Trek het bedieningskussen open om toegang te krijgen tot de motor.
3. Draai de peilstok los en trek hem eruit.
4. Maak de olie van de peilstok schoon.
5. Steek de peilstok in het gat voor de peilstok en draai hem vast.
6. Draai de peilstok los en trek hem eruit en lees het oliepeil af.
7. Het oliepeil moet zich tussen de markeringen op de peilstok bevinden. Als het niveau zich in de buurt van de ADD-markering bevindt, vult u olie bij tot de FULL-markering.

8. Vul de olie door het gat voor de peilstok. Vul de olie langzaam bij.
   Opmerking: Zie "Technische gegevens" (Technical data) voor de soorten motorolie die Husqvarna aanbeveelt. Meng geen verschillende soorten olie.
9. Draai de peilstok volledig vast voordat u de motor start.

De motorolie vervangen

Als de motor koud is, start u de motor 1–2 minuten voordat u de motorolie aftapt. Hierdoor wordt de motorolie warm en sneller af te tappen.

Laat de motor niet langer dan 1–2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt erg heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Zet de parkeerrem aan. Zie "De parkeerrem activeren en deactiveren" (To engage and disengage the parking brake).
3. Verwijder al het vuil rond de olievuldop.
4. Verwijder de olievuldop en de peilstok.
5. Installeer de olieaftapbuis (A) op de motorolieaftapkraan (B).

6. Plaats een bak onder de motor om de motorolie op te vangen.
7. Draai de olieaftapkraan tegen de klok in om de olieaftapkraan te openen. Gebruik een steeksleutel van 10 mm.
8. Wanneer alle motorolie is afgetapt, draait u de olieaftapkraan met de klok mee om deze te sluiten. Gebruik een steeksleutel van 10 mm.
9. Gebruik de steeksleutel van 10 mm om de olieaftapkraan voorzichtig dicht te draaien. Draai niet te strak aan.

   Oefen niet te veel kracht uit bij het vastdraaien van de olieaftapkraan.
10. Verwijder de olieaftapbuis van de olieaftapkraan.
11. Vul met nieuwe olie en controleer het motoroliepeil. Zie "Het motoroliepeil controleren" (To do a check of the engine oil level).
12. Installeer de olievuldop en de peilstok.

Opmerking: Voor een veilige verwijdering van gebruikte motorolie, zie "Afvalverwerking" (Disposal).

Smering, algemene informatie

• Verwijder de contactsleutel om onbedoelde bewegingen tijdens het smeren te voorkomen.
• Reinig het gebied voordat u een onderdeel van het product smeert.
• Gebruik olie wanneer u smeert met een oliekan.
• Gebruik bij het smeren met vet een chassis- of kogellagervet dat corrosie voorkomt. Verwijder ongewenst vet na het smeren.
• Smeer 2 keer per week als u het product dagelijks gebruikt.
• Mors geen smeermiddel op de aandrijfriemen of de groeven van de riemschijven. Als u morst, reinig dan met alcohol. Als de wrijving tussen de aandrijfriem en de poelie niet voldoende is nadat u met alcohol hebt gereinigd, vervang dan de aandrijfriem.

Gebruik geen benzine of andere aardolieproducten om aandrijfriemen te reinigen.

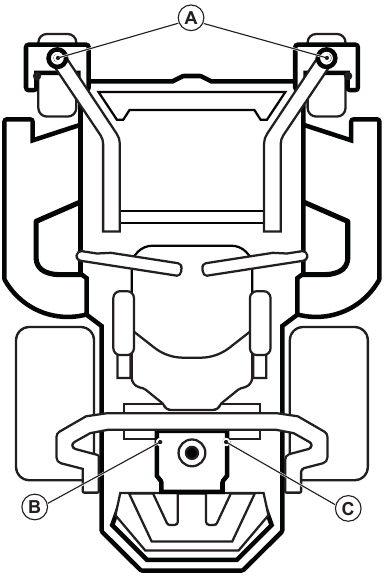

Smeerschema

Verwijzen naar	Smering	Interval
		Dagelijks	Elke 25 uur	Elke 50 uur	Elke 200 uur
A	Smeer de smeernippel op de draaipuntas met een vetspuit.		X
B	Controleer het oliepeil.	X
C	Vervang het oliefilter.				X

Gebruik altijd vet van goede kwaliteit. Gebruik altijd de aanbevolen olie, zie "Technische gegevens".

De voorwielen smeren

• Smeer de nippel (A) met een vetspuit totdat er vet uit de bovenste ring komt.

• Smeer het scharnierlager van de voorwielen (B) met een vetspuit totdat er vet uit komt.

Probleemoplossing

Schema voor probleemoplossing

Als u geen oplossing voor uw problemen kunt vinden in deze bedieningshandleiding, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.

Probleem	Oorzaak
Motor start niet.	De aandrijving van de messen is ingeschakeld. Zie "PTO (Power TakeOff)".
	De bedieningshendels zijn niet vergrendeld in de buitenste positie.
	De accu is te zwak. Zie "De accu opladen".
	Er zit vuil in de carburateur of de brandstofleiding.
	De brandstofafsluiter is gesloten of staat in de verkeerde positie.
	Het brandstoffilter of de brandstofleiding is verstopt.
	Het ontstekingssysteem is beschadigd.
De startmotor draait de motor niet rond.	De accu is te zwak. Zie "De accu opladen".
	De verbinding bij de kabelconnectoren op de accupolen is slecht. Zie "De accu reinigen".
	Een zekering is doorgebrand. Zie "Zekeringen".
	De OPC werkt niet correct. Zie "Operator Presence Control (OPC)".
De motor loopt niet soepel.	De carburateur is verkeerd afgesteld.
	Het brandstoffilter of de brandstofsproeier is verstopt.
	De gashendel staat in de stand 'Koud weer starten'.
	De terugslagklep op de brandstoftankdop is verstopt.
	De brandstoftank is bijna leeg.
	De bougie is beschadigd.
	Verkeerd brandstofmengsel of brandstoftype.
	Er zit water in de brandstof.
	Het luchtfilter is verstopt.
De motor heeft blijkbaar geen vermogen.	Het luchtfilter is verstopt.
	De bougie is beschadigd.
	De carburateur is verkeerd afgesteld.
	Er zit lucht in het hydraulische systeem.
Er is trilling in het product.	De messen zitten los. Zie "De messen controleren".
	Een of meer van de messen zijn niet in evenwicht. Zie "De messen controleren".
	De motor zit los.
De motor wordt te heet.	Het luchtfilter of de koelribben zijn verstopt.
	Er is overbelasting in de motor.
	De luchtstroom rond de motor is niet voldoende.
	De toerentalregelaar van de motor is beschadigd.
	Het oliepeil is te laag.
	Er zit vuil in de brandstofleiding.
	De bougie is beschadigd.
De accu laadt niet op.	De verbinding bij de kabelconnectoren op de accupolen is slecht. Zie "De accu reinigen".
	De laadkabel is losgekoppeld.
Het product beweegt langzaam, met onregelmatige snelheid of helemaal niet.	De bypass-koppelingen zijn ingeschakeld.
	De aandrijfriem op de transmissie zit los of is beschadigd.
	Er zit lucht in het hydraulische systeem.
De aandrijving van de messen wordt niet ingeschakeld.	De aandrijfriem op het maaidek zit los.
	Het contact van de elektromagnetische koppeling zit los.
	De aandrijving van het mes is beschadigd of zit los van de kabelconnectoren.
	Een zekering is doorgebrand.
De transaxle lekt olie.	De afdichtingen, behuizing of pakkingen zijn beschadigd.
	Er zit lucht in het hydraulische systeem.
Het snijresultaat is onbevredigend.	De bandenspanning is anders aan de rechter- en linkerzijde. Zie "Bandenspanning".
	De messen zijn beschadigd.
	De ophanging van het maaidek is niet waterpas.
	De messen zijn bot. Zie "De messen controleren".
	Het product wordt bediend met een te hoge voorwaartse of achterwaartse snelheid. Zie "Voor een goed snijresultaat".
	Het gras is lang. Zie "Voor een goed snijresultaat".
	Er zit een grasblokkade in het maaidek. Zie "Het product reinigen".

Transport, opslag en verwijdering

Transport

• Het product is zwaar en kan beknellingsletsel veroorzaken. Wees voorzichtig wanneer u het op of van een voertuig of aanhangwagen laadt.
• Laad het product achterstevoren op goedgekeurde hellingen met een maximale bedieningshoek van 10°. Til het product niet op.
• Gebruik een goedgekeurde aanhangwagen voor het transport van het product.
• Zorg ervoor dat u op de hoogte bent van de lokale verkeersregels voordat u het product in een aanhangwagen of op de weg vervoert.
• Stop de brandstoftoevoer van het product.
• Vergrendel het product met goedgekeurde middelen, zoals riemen. Gebruik sjorpunten op het product. De parkeerrem is niet voldoende om het product tijdens transport te vergrendelen.

Het product slepen

Voordat u het product sleept, moet u het veiligheidshoofdstuk lezen en begrijpen. Zie "Sleepveiligheid".

• Wees voorzichtig wanneer u het product sleept.
• Bedien het product langzaam wanneer u het product sleept.
• De remweg wordt langer wanneer u het product sleept. Zorg ervoor dat u de snelheid op tijd vermindert.
• Maak voor een veilige bediening ruime bochten.
• Sleep niet in de buurt van sloten, open water en andere gevaarlijke gebieden.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen en voor meer dan 30 dagen opslag. Als u 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen kleverige deeltjes verstopping in de carburateur veroorzaken. Dit heeft een negatief effect op de motorfunctie.

Voeg een stabilisator toe om kleverige deeltjes tijdens opslag te voorkomen. Als alkylbenzine wordt gebruikt, is een stabilisator niet nodig. Als u standaardbenzine gebruikt, ga dan niet over op alkylbenzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant zijn opgegeven. Voeg de stabilisator toe en laat de motor minimaal 10 minuten draaien, totdat de brandstof in de carburateur stroomt.

Bewaar het product met brandstof in de tank niet in een binnenruimte of op plaatsen met een slechte luchtstroom. Brandgevaar als brandstofdampen in de buurt komen van open vuur, vonken of waakvlammen in bijvoorbeeld boilers, warmwatertanks en wasdrogers.

Verwijder gras, bladeren en andere brandbare materialen van het product om het risico op brand te verkleinen. Laat het product afkoelen voordat u het opbergt.

• Reinig het product, zie "Het product reinigen".
• Verwijder ongewenste materialen van de koelventilator.
• Repareer lakschade om corrosie te voorkomen.
• Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
• Verwijder de accu. Reinig hem, laad hem op en bewaar hem koel tijdens opslag.
• Vervang de motorolie en voer de afgewerkte olie af.
• Maak de brandstoftank leeg. Start de motor en laat hem draaien totdat er geen brandstof meer in de carburateur zit.
  Opmerking: Maak de brandstoftank en carburateur niet leeg als er een stabilisator is toegevoegd.
• Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
• Smeer alle smeernippels, verbindingen en assen.
• Bewaar het product in een schone en droge ruimte en plaats er een afdekking overheen voor meer bescherming.

Verwijdering

• Chemicaliën kunnen gevaarlijk zijn en mogen niet op de grond worden weggegooid. Lever gebruikte chemicaliën altijd in bij een servicecentrum of een geschikte afvalverwerkingslocatie.
• Wanneer het product versleten is, stuur het dan naar de dealer of naar een geschikte recyclinglocatie.
• Olie, oliefilters, brandstof en de accu kunnen een negatief effect hebben op het milieu. Houd u aan de plaatselijke recyclingvereisten en toepasselijke voorschriften.
• Gooi de accu niet bij het huisvuil.
• Stuur de accu naar een Husqvarna-servicevertegenwoordiger of lever hem in bij een afvalverwerkingslocatie voor gebruikte accu's.

Technische gegevens

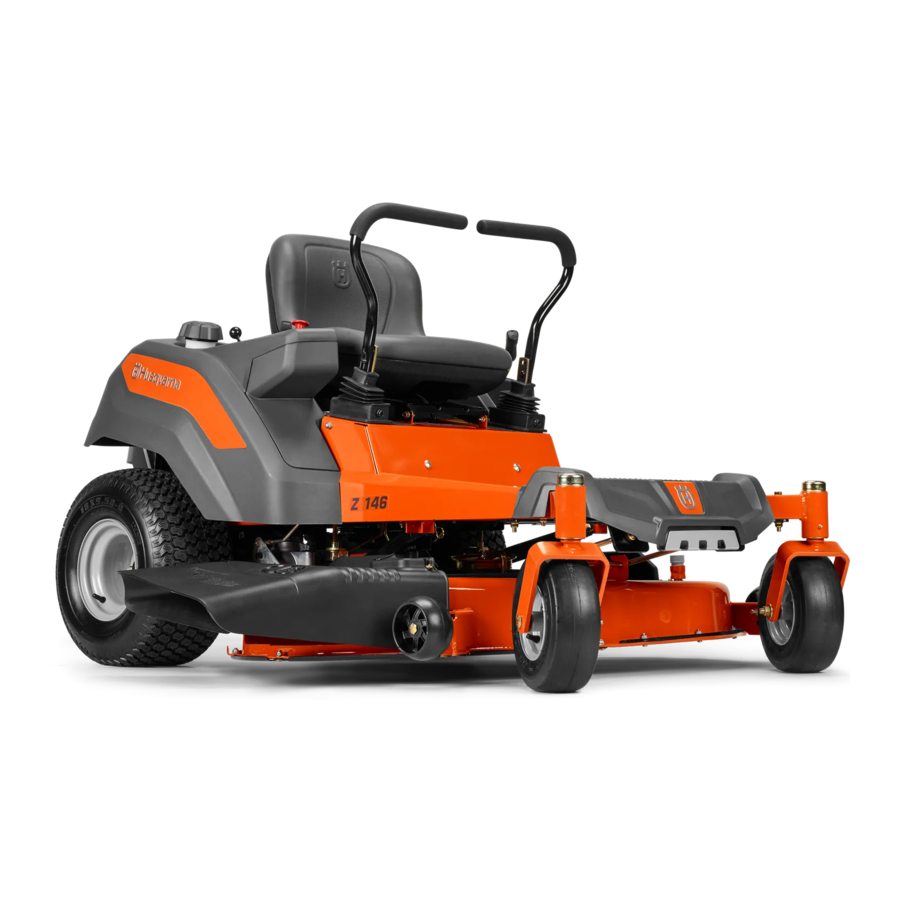

		Z146
Motor
Merk / Model		Kawasaki/FR600V
Nominaal motorvermogen, pk / kW[11]		18.0 / 13.4
Cilinderinhoud, cm3		603
Max. motortoerental, tpm		3350 ± 100
Brandstof, min. octaangetal loodvrij, max 10% Ethanol, max 15% MTBE		87
Tankinhoud, gallons / l		3.5 / 13.3
Olie		Klasse SJ of hoger SAE40, SAE30, SAE20W-50, SAE10W-40, SAE10W-30, SAE5W-20
Olievolume, incl. filter, oz. / l		57.5 / 1.7
Olievolume, excl. filter, oz. / l		50.7 / 1.5
Smeersysteem		Druk met oliefilter
Koelsysteem		Luchtgekoeld
Luchtfilter		Standaard
Dynamo, V. amp. @ 3600 tpm		12 V 16 amp @ 3600 tpm
Startmotor		Elektrische start 12 V
Afmetingen
Lengte, in. / cm		75 / 190.5
Breedte, in. / cm		41.5 / 105.10
Breedte inclusief Uitworp Omhoog, in. / cm		48.0 / 122.0
Breedte inclusief Uitworp Omlaag, in. / cm		56.5 / 143.5
Hoogte, mm		40.0 / 101.6
Gewicht, met lege tanks, lb / kg		474 / 215
Max. hellingshoek, graden °		10
Maaibreedte, in. / cm		46.0 / 116.8
Maaihoogte, in. / cm		1.5-4.0 / 3.8-10.2
Maaidek
Dekconstructie		13 gauge gestanst
Aantal messen		2
Lengte mes, in. / cm		22.7 / 57.7
Mesinschakeling		Elektromagnetische koppeling
Productiviteit, acres/h / m2/h		2.4 / 9,712
Banden
Bandenspanning, achter – voor, kPa / PSI / bar		103 / 15 / 1
Voorste zwenkwielen, in.		11 x 4-5
Achterbanden, gazon pneumatisch, in.		18 x 9.5-8
Anti-scalpeerrol		3 verstelbaar
Transmissie
Transmissie		Hydrostatische transaxles
Besturing		Dubbele hendels, met schuimgreep
Maximale snelheid vooruit, mph / kmh		6.5 / 10.5
Maximale snelheid achteruit, mph / kmh		3.2 / 5.23
Remmen		Mechanische parkeerrem
Elektrisch systeem
Type		12 V
Accu		28 A
Bougie		NGK BPR4ES
Elektrode afstand, in. / mm		0.030 / 0.76
Bougie aanhaalmoment, lb-ft / Nm		16 / 22

¹¹ Het vermogen zoals aangegeven door de motorfabrikant is het gemiddelde bruto vermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel, gemeten volgens SAE-normen voor bruto motorvermogen. Raadpleeg de motorspecificaties van de motorfabrikant.

Oplaadtijden accu

STD-accu	Laadtoestand	Geschatte oplaadtijd tot volledige lading bij 80°F / 26°C[12]
		Maximale snelheid bij:
		50 Ampère	30 Ampère	20 Ampère	10 Ampère
12.6 V	100%	Volledig opgeladen
12.4 V	75%	20 min	35 min	48 min	90 min
12.2 V	50%	45 min	75 min	95 min	180 min
12.0 V	25%	65 min	115 min	145 min	280 min
11.8 V	0%	85 min	150 min	195 min	370 min

¹² De oplaadtijd van de accu kan verschillen vanwege de accucapaciteit, conditie, leeftijd, temperatuur en efficiëntie van de oplader.

Service

Laat jaarlijks een controle uitvoeren bij een erkend servicecentrum om ervoor te zorgen dat het product veilig en optimaal functioneert tijdens het hoogseizoen. De beste tijd om een servicebeurt of revisie van het product uit te voeren is het laagseizoen.

Wanneer u een bestelling voor de reserveonderdelen verzendt, geef dan informatie over het aankoopjaar, model, type en serienummer.

Gebruik altijd originele reserveonderdelen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna Z146 - Zero-Turn Grasmaaier Handleiding

Beschikbare talen
