Introductie

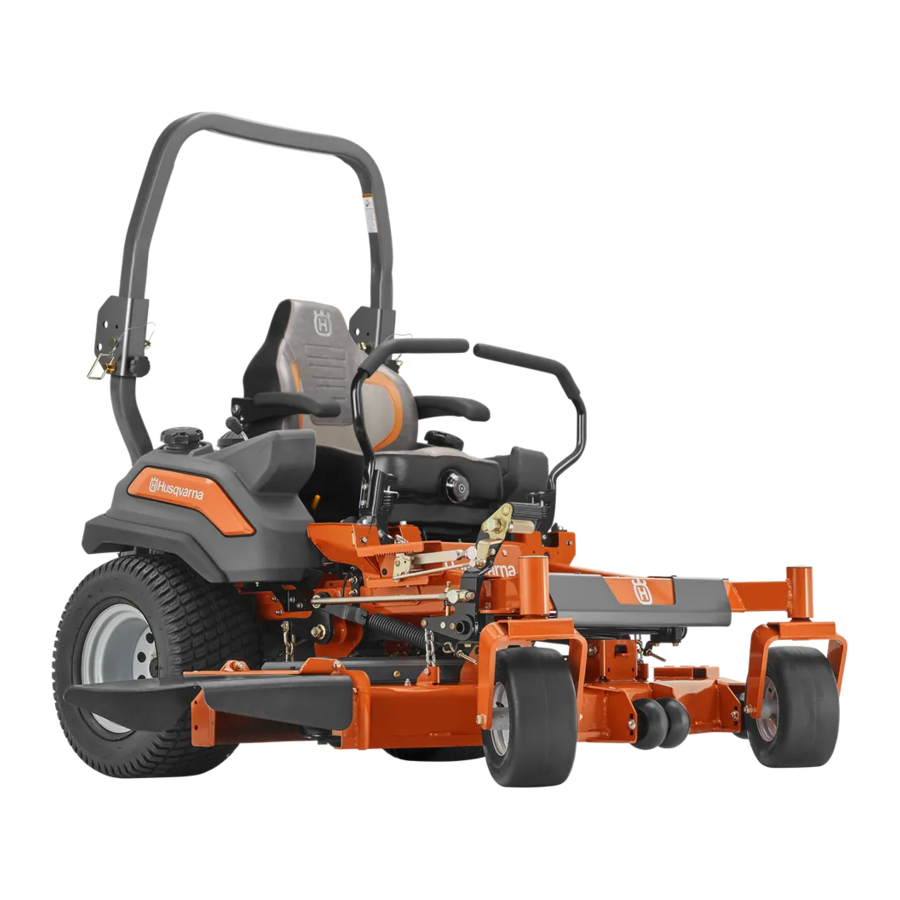

Productbeschrijving

Dit product is een opzitmaaier. Met de bedieningshendels kan de bestuurder het product besturen en de snelheid van het product aanpassen. Een urenteller geeft aan hoeveel uur het product is gebruikt.

Beoogd gebruik

Het product is gemaakt om gras te maaien op open en vlak terrein. Gebruik het product niet voor andere taken.

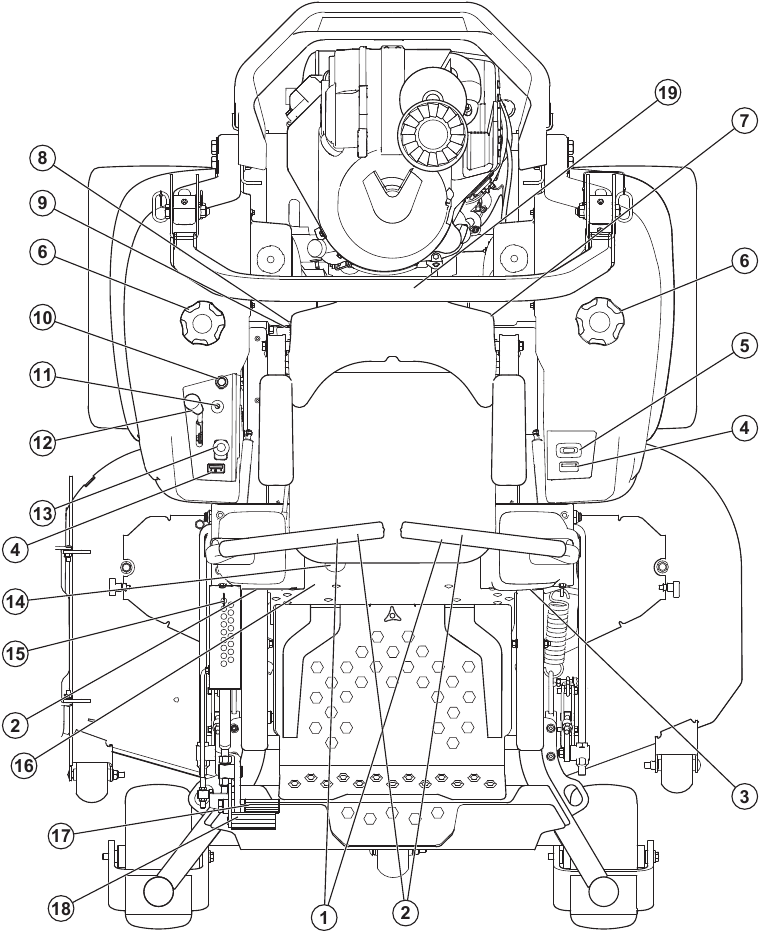

Productoverzicht

1. Bedieningshendels
2. Parkeerremhendels
3. Volgregelaars
4. Brandstofmeter
5. Urenteller
6. Brandstoftankdop
7. Zekeringen
8. Brandstoftank selector
9. Brandstofafsluiter
10. Storingslampje (chokebediening op sommige modellen)
11. Contactschakelaar
12. Gashendel
13. PTO button
14. Zitverstelling hendel
15. Maaihoogte verstelpen
16. Typeplaatje
17. Maaidek hefpedaal
18. Maaidek ontgrendelpedaal
19. ROPS

Roll Over Protection Structure (ROPS)

ROPS is een beschermend frame dat het risico op letsel vermindert als het product kantelt. Gebruik de ROPS en de veiligheidsgordel wanneer u het product op hellingen gebruikt.

Besturing

De richting van het product wordt geregeld door de 2 bedieningshendels. Raadpleeg Productoverzicht. De bedieningshendels kunnen vanuit een neutrale positie naar voren en naar achteren worden bewogen. Raadpleeg Het product bedienen.

Operator Presence Control (OPC)

De OPC wordt ingeschakeld wanneer de bestuurder van de stoel opstaat. De motor en de aandrijving naar de messen stoppen als de messen zijn ingeschakeld of de parkeerrem niet is ingeschakeld. Raadpleeg Bedrijfsomstandigheden.

Contactsleutel

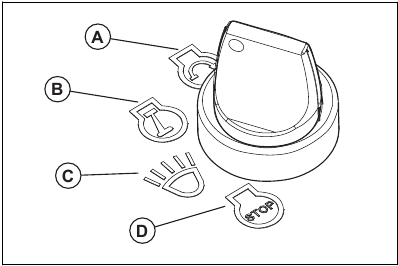

De contactschakelaar heeft 4 standen:

• Startpositie (A)
• Run positie (B)
• Koplamp positie (C)
• Stop positie (D)

Koplampen

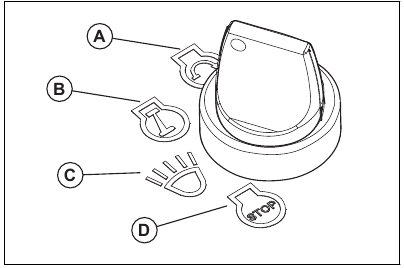

• Draai de contactschakelaar naar de koplamp positie (C) om het product met de koplampen aan te bedienen.

• Draai de contactschakelaar naar de run positie (B) om het product met de koplampen uit te bedienen.

Gashendel

De gashendel regelt het toerental van de motor en de snelheid van de messen als de messen zijn ingeschakeld. De gashendel heeft 2 eindposities, stationair toerental en vol gas.

• Stationair toerental (A) - verlaagt het toerental van de motor.
• Vol gas (B) - verhoogt het toerental van de motor.

Laat de motor niet langer dan nodig stationair (A) draaien. Te veel bedrijfstijd bij stationair toerental kan de levensduur van de bougies verkorten.

Chokebediening

De chokebediening wordt gebruikt voor koude starts om meer brandstof naar de motor te voeren. Trek de chokebediening omhoog wanneer u een koude motor start.
Raadpleeg Productoverzicht voor de positie van de chokebediening.

PTO (Power Take-Off) button

De PTO button schakelt de PTO koppeling en het maaidek of andere aangesloten apparatuur in en uit. Aan de juiste startvoorwaarden moet worden voldaan om de aandrijving van de messen in te schakelen. Raadpleeg Bedrijfsomstandigheden voor de juiste startvoorwaarden.

• Trek de PTO button uit om de aandrijving naar de messen of andere apparatuur in te schakelen.

• Duw de PTO button in om de aandrijving naar de messen of andere apparatuur uit te schakelen.


Brandstofmeter

De brandstofmeter geeft het brandstofniveau aan en knippert geel wanneer het brandstofniveau ongeveer 1,0 gallon/3,8 l is. Raadpleeg Productoverzicht voor de positie van de brandstofmeter.

Brandstofafsluiter

Raadpleeg Productoverzicht voor de positie van de brandstofafsluiter.
De brandstofafsluiter heeft 3 standen: rechtertank, linkertank en UIT.

Zekeringen

De locatie van de zekeringen is in de zekeringkast. De zekeringkast bevindt zich onder de stoel. Kantel de stoel naar voren om toegang te krijgen tot de zekeringkast. Raadpleeg de sticker op de zekeringkast voor de identificatie van de verschillende zekeringen.

Urenteller

Het product heeft een urenteller die aangeeft hoeveel bedrijfsuren de messen zijn ingeschakeld. Raadpleeg Productoverzicht voor de positie van de urenteller.
Elke 50 uur verschijnt er 2 uur lang een oliepeilsymbool. Raadpleeg Het motoroliepeil controleren.

Symbolen op het product

Dit product kan gevaarlijk zijn en ernstig letsel of de dood veroorzaken voor de bestuurder of anderen. Wees voorzichtig en gebruik het product correct.

	Gebruik een veiligheidsbril.
	Parkeerrem.
	Motortoerental – snel.
	Langzaam.
	Brandstof.
	Gebruik beschermende handschoenen.
	Stop de motor en verwijder de contactschakelaar voor onderhoud.
	Gebruik het product niet zonder deflector of grasopvangzak.
	Gebruik altijd goedgekeurde gehoorbescherming.
	Zet uw voet hier niet.
	Neutrale versnelling.
	Achteruitversnelling.
	Lees de handleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u het product gebruikt.
	Houd een veilige afstand van het product.
	Gebruik het product niet op hellingen groter dan 10°.
	Vervoer geen passagiers.
	Let op uitwerpen voorwerpen en ricochets.
	Houd handen en voeten vrij.
	Houd handen uit de buurt van draaiende delen.
	Let op personen en dieren wanneer u het product vooruit bedient.
	Let op personen en dieren wanneer u het product achteruit bedient.
	Choke.
	Wees voorzichtig wanneer u de kap optilt.
	Waarschuwing! Accuzuur is corrosief, explosief en ontvlambaar.
	Houd lichaamsdelen uit de buurt van draaiende delen.
yyyywwxxxx	Het typeplaatje toont het serienummer. yyyy is het productiejaar en ww is de productieweek.

Note: Andere symbolen/stickers op het product verwijzen naar certificeringseisen voor sommige commerciële gebieden.

Productaansprakelijkheid

Zoals vermeld in de productaansprakelijkheidswetten, zijn wij niet aansprakelijk voor schade die ons product veroorzaakt als:

• het product onjuist is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet door de fabrikant zijn goedgekeurd.
• het product een accessoire heeft dat niet van de fabrikant is of niet door de fabrikant is goedgekeurd.
• het product niet is gerepareerd bij een erkend servicecentrum of door een erkende instantie.

Bediening

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Het product voor de eerste keer bedienen

Voordat u het product voor de eerste keer bedient, moet u dit hoofdstuk lezen en begrijpen.

• Gebruik een lagere gasklepstand en een lagere rijsnelheid wanneer u het product voor de eerste keer bedient.
• Beweeg de bedieningshendels niet naar de volledig voorwaartse stand of de volledig achterwaartse stand tijdens de eerste bediening.
• Leer hoe u de beweging van het product bedient op een harde ondergrond, bijvoorbeeld beton of asfalt, voordat u het product voor de eerste keer op een gazon bedient.

Wat te doen voordat u het product bedient

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Voordat u het product bedient, moet u ervoor zorgen dat er geen stenen of andere voorwerpen in het werkgebied liggen die door de roterende messen kunnen worden weggegooid.

• Voer het dagelijkse onderhoud uit. Raadpleeg Onderhoudsschema.
• Zorg ervoor dat er voldoende brandstof in de brandstoftank zit.
• Stel de maaihoogte in. Raadpleeg De maaihoogte instellen.

Brandstof bijvullen

Benzine is zeer brandbaar. Wees voorzichtig en tank buitenshuis, raadpleeg Brandstofveiligheid.

De motor en het uitlaatsysteem worden erg heet tijdens bedrijf. Risico op brandwonden. Laat de motor en het uitlaatsysteem afkoelen voordat u brandstof in het product vult.

Gebruik de brandstoftanks niet als steunvlakken.

Een onjuist type brandstof kan leiden tot motorschade.

De motor draait op benzine met een minimaal octaangetal van 91 RON (87 AKI), niet gemengd met olie. We raden biologisch afbreekbare alkylaatbenzine aan.

• Controleer het brandstofniveau voor elk gebruik en vul bij indien nodig.
• Vul de brandstoftanks niet volledig. Vul tot de onderkant van de brandstoftankhals.

De stoel verstellen

De positie van de stoel kan naar voren of naar achteren worden verplaatst. Ook de stoelvering kan worden aangepast.

Opmerking: breng geen wijzigingen aan de stoel aan wanneer het product in werking is.

• Volg de onderstaande stappen om de stoel naar voren of naar achteren te verplaatsen.

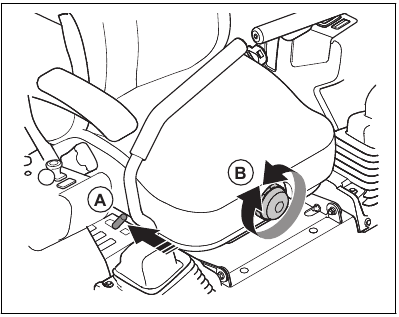

  1. Trek de hendel (A) aan de rechterkant van de stoel omhoog en houd deze vast.

  2. Verplaats de stoel naar de juiste positie en laat de hendel los.
• Draai de knop (B) aan de voorkant van de stoel met de klok mee of tegen de klok in om de stoelvering hard of zacht te maken.

De stoel inklappen

De stoel kan naar voren worden geklapt om toegang te krijgen tot de accu en hydrostatische versnellingen.

1. Parkeer het product op een vlakke ondergrond.

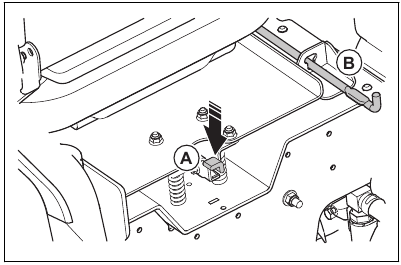

2. Duw de vergrendeling (A) achter de stoel omlaag om de stoel los te maken.

3. Klap de stoel naar voren totdat de stang (B) is ingeschakeld.

De parkeerrem inschakelen en uitschakelen

Dit product heeft geen speciale parkeerremhendel. De parkeerrem is geïntegreerd in de 2 bedieningshendels.

• Duw de 2 bedieningshendels tegelijkertijd van de stoel af om de parkeerrem in te schakelen. Raadpleeg Productoverzicht voor de locatie van de bedieningshendels.
  Opmerking: het product moet stilstaan wanneer u de parkeerrem inschakelt.
  Opmerking: de motor stopt als u de 2 bedieningshendels niet tegelijkertijd van de stoel afduwt.
• Trek de 2 bedieningshendels in de richting van de stoel om de parkeerrem uit te schakelen.

Het aandrijfsysteem uitschakelen en inschakelen

Schakel het aandrijfsysteem alleen uit wanneer het product op een vlakke ondergrond is geparkeerd.

Als het nodig is om het product met de hand te verplaatsen, met de motor uit, moet het aandrijfsysteem worden uitgeschakeld. Het aandrijfsysteem wordt uitgeschakeld en ingeschakeld door de 2 bypasskleppen. De bypasskleppen bevinden zich aan de binnenkant van de transaxles.
Volg de onderstaande procedure om het aandrijfsysteem uit te schakelen.

1. Parkeer het product op een vlakke ondergrond en zet de motor uit.
2. Zet het maaidek in de laagste stand.

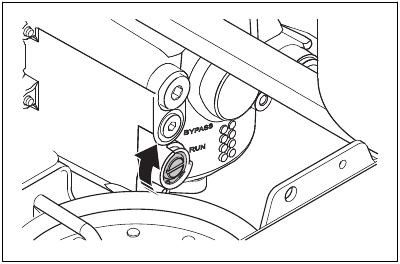

3. Draai de bypasskleppen 45° met de klok mee naar de BYPASS-stand.

4. Om het aandrijfsysteem in te schakelen, draait u de bypasskleppen naar de RUN-stand.

Het maaidek in de transportstand of maaistand zetten

Het maaidek moet tijdens transport in de transportstand staan.

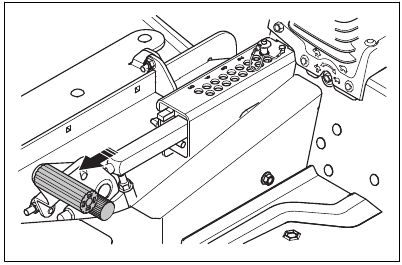

• Duw het dekhefpedaal en het dekvrijgavepedaal naar voren om de dekhef te ontgrendelen.

• Duw het dekhefpedaal naar voren totdat het maaidek in de transportstand vergrendelt.
• Duw het dekvrijgavepedaal naar voren om het maaidek in de maaistand te laten zakken.

De maaihoogte instellen

1. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.

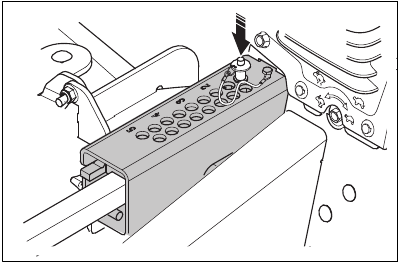

2. Druk op de knop bovenop de pen en trek de pen eruit.

3. Steek de pen in het gat voor de juiste maaihoogte.
   Opmerking: als u maait op 2 inch/5,1 cm of lager, onderzoek dan of het nodig is om de dekhefveren aan te passen. Raadpleeg De dekhefveren aanpassen.
4. Duw het ontgrendelingspedaal naar voren om de transportvergrendeling los te maken en het maaidek in de maaistand te laten zakken.

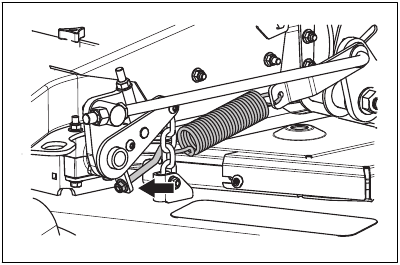

De dekhefveren aanpassen

Onderzoek of het nodig is om de dekhefveren aan te passen als u 2 inch/5,1 cm of lager maait.

1. Kantel de stoel naar voren.
2. Maak de moer los om de veerspanning aan te passen.


De motor starten

1. Ga op de stoel zitten.
2. Druk op de PTO-knop om de aandrijving op het maaidek uit te schakelen.

3. Zet het maaidek in de transportstand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.
4. Schakel de parkeerrem in. Raadpleeg De parkeerrem inschakelen en uitschakelen.

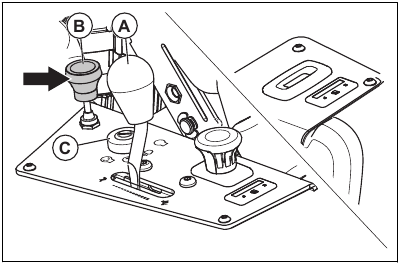

5. Verplaats de gashendel (A) naar ½ gasstand.

6. Als de motor koud is, trekt u de chokehendel (B) omhoog.
7. Draai de brandstoftankklep om 1 van de 2 brandstoftanks te selecteren.
8. Stel de maaihoogte in. Raadpleeg De maaihoogte instellen.
9. Druk op de contactsleutel en draai deze naar de startpositie (C).
10. Wanneer de motor start, laat u de contactsleutel onmiddellijk los naar de bedrijfsstand.
    Opmerking: houd de contactsleutel niet langer dan 5 seconden per keer in de startpositie. Als de motor niet start, wacht u 15 seconden voordat u het opnieuw probeert.
11. Als de motor koud is, duwt u de chokehendel langzaam omlaag.
12. Laat de motor 3-5 minuten op ½ gas draaien voordat u vol gas geeft.
13. Duw de gashendel naar de volgasstand.

Het product bedienen

1. Start de motor. Raadpleeg De motor starten
2. Schakel de parkeerrem uit. Raadpleeg De parkeerrem inschakelen en uitschakelen
3. Duw de 2 bedieningshendels voorzichtig naar voren. Het product begint vooruit te bewegen. De voorwaartse snelheid neemt toe naarmate de 2 bedieningshendels verder naar voren worden geduwd.

4. Trek de 2 bedieningshendels voorzichtig naar achteren. Het product begint achteruit te bewegen. De achterwaartse snelheid neemt toe naarmate de 2 bedieningshendels verder naar achteren worden getrokken.
5. Zet de 2 bedieningshendels in de neutrale stand om de snelheid te verlagen en het product te stoppen.
6. Volg de onderstaande stappen om naar links of rechts te draaien wanneer u in voorwaartse richting gaat.
   1. Trek de linkerbedieningshendel naar achteren in de richting van de neutrale stand om het product naar links te laten draaien. Hoe verder u de linkerbedieningshendel naar achteren trekt, hoe meer het product naar links draait.

   2. Trek de rechterbedieningshendel naar achteren in de richting van de neutrale stand om het product naar rechts te laten draaien. Hoe verder u de rechterbedieningshendel naar achteren trekt, hoe meer het product naar rechts draait.

7. Volg de onderstaande stappen om een nulstand te maken.
   1. Trek de 2 bedieningshendels naar achteren in de richting van de neutrale stand om de snelheid te verlagen of het product te stoppen.
   2. Beweeg 1 bedieningshendel iets naar voren en de andere bedieningshendel iets naar achteren om een nulstand te maken.
8. Laat het maaidek zakken in de maaistand. Raadpleeg Het maaidek in de transportstand of maaistand zetten.
9. Trek de PTO-knop omhoog om de aandrijving van de messen in te schakelen.
10. Als het nodig is om de maaihoogte tijdens het gebruik aan te passen, raadpleegt u De maaihoogte instellen.

De motor stoppen

1. Beweeg de 2 bedieningshendels naar de neutrale stand om het product te stoppen.
2. Schakel de parkeerrem in.
3. Druk op de PTO-knop om de aandrijving van de messen uit te schakelen.

4. Zet het maaidek in de transportstand.
5. Beweeg de gashendel naar de minimale gasstand.
6. Laat de motor minimaal 1 minuut stationair draaien totdat de motor de normale bedrijfstemperatuur heeft bereikt.
7. Draai de contactsleutel naar de stopstand.
8. Verwijder de contactsleutel uit het contact wanneer u bij het product weggaat.

Een goed maairesultaat krijgen

• Voor de beste prestaties, voer regelmatig onderhoud aan het product uit zoals aangegeven in het onderhoudsschema. Raadpleeg Onderhoudsschema.
• Maai geen nat gazon. Nat gras kan een slecht maairesultaat geven.
• Begin met een hoge maaihoogte en verlaag deze geleidelijk.
• Gebruik vol gas wanneer u het gras maait.
• Beweeg het product langzaam vooruit als het gras hoog en dik is.
• Maai het gras in een onregelmatig patroon.
• Wanneer de mulchkit wordt gebruikt, maai het gras dan vaker.
• Om het beste maairesultaat te krijgen, maai het gras frequent.

Een 3-punts draai maken

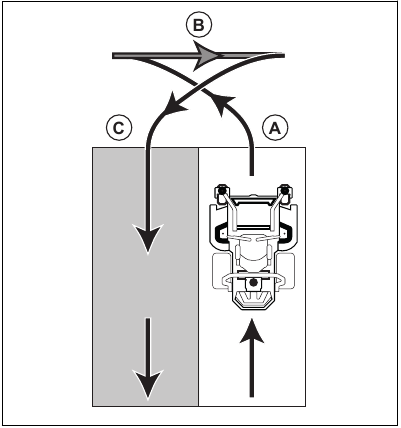

Een correcte draai voorkomt schade aan het gazon. Het doel is om te draaien wanneer u vooruit of achteruit beweegt. Draai niet in een strakke cirkel op een gestopt wiel.

1. Maai een rij gras.
2. Maak een kleine draai (A) in de richting van het ongesneden gras.

3. Trek de 2 bedieningshendels naar de achteruitpositie en beweeg het product achteruit (B).
4. Duw de bedieningshendels naar voren. Om een kleine draai (C) te maken, trekt u harder aan de bedieningshendel die zich in de richting van de rij bevindt die u eerder hebt gemaaid.
5. Duw de 2 bedieningshendels naar voren om de volgende rij te maaien.

Onderhoud

Voordat u onderhoudswerkzaamheden uitvoert, moet u het veiligheidshoofdstuk lezen en begrijpen.

Onderhoudsschema

* = De instructies worden niet in deze bedieningshandleiding gegeven.
X = De instructies worden in deze bedieningshandleiding gegeven.
O = Raadpleeg de motorhandleiding voor instructies.
Onderhoudsschema voor de gebruiker

Onderhoud	Dagelijks onderhoud		Onderhoudsinterval in uren							Elk seizoen
	Voor gebruik	Na gebruik	25	50	100	250	300	400	500

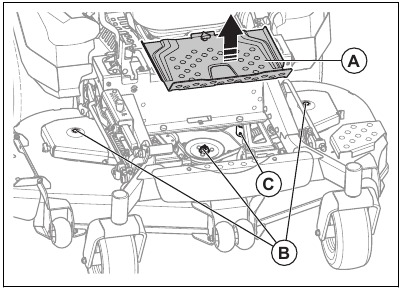

Smeer alle smeernippels. Raadpleeg Smeernippel.			O
Controleer de parkeerrem. Raadpleeg De parkeerrem controleren en afstellen.						X
Controleer het veiligheidssysteem. Raadpleeg Veiligheidsvoorzieningen op het product.	X
Zorg ervoor dat er geen brandstof- of olielekkage uit het product is.	*
Zorg ervoor dat er geen schade aan het product is.	*
Zorg ervoor dat er geen losse onderdelen zijn.	*
Controleer het maaidek op beschadigingen.	*
Controleer de bandenspanning. Raadpleeg Bandenspanning.	X
Start de motor en de messen en luister naar ongewone geluiden.	*
Reinig het binnenoppervlak van het maaidek. Raadpleeg Het product reinigen.		X		X
Controleer de gaskabel en de choke-kabel.						O
Maak schoon rondom de motor.		*		*
Maak schoon rondom de riemen en de riemschijven.		*		*
Controleer de accuaansluitingen.				*						*
Controleer de geluiddemper en het vonkenvangerscherm.				*						*
Slijp of vervang de messen. Raadpleeg De messen vervangen.				X						X
Vervang het brandstoffilter.										*
Controleer de gaskabel.						*
Controleer de voorwielen.						*				X
Controleer de riemen en de riemschijven.						*				*
Demonteer en onderzoek de startmotor.									*
Controleer het maaidek op afstelling. Raadpleeg De evenwijdigheid van het maaidek afstellen.									X	X
Controleer het motoroliepeil. Raadpleeg Het motoroliepeil controleren.	O
Reinig de luchtinlaat van de motor.1		O
Controleer de reinigingsdeksel op de motor.				O

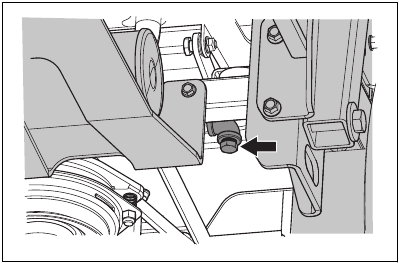

Vervang de motorolie en het oliefilter.				O						O
Verwijder vuil van de cilinder en de koelribben op de cilinderkop.2,3					O
Controleer en reinig de koelribben op de oliekoeler. 4					O
Controleer en reinig de bougies.					O					O
Vervang het primaire element van de luchtfilter.5						O
Controleer het secundaire element van de luchtfilter.6						O
Reinig de verbrandingskamer.7							*
Controleer en stel de klepspeling af.8							*
Reinig het klepzittingvlak.9							*
Vervang het secundaire element van de luchtfilter.10									O
Controleer het hydraulische oliepeil.	X
Vervang de hydraulische olie en het filter. 11, 12								*

¹ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
² Moet worden gedaan door een erkende serviceagent.
³ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
⁴ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
⁵ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
⁶ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
⁷ Moet worden gedaan door een erkende serviceagent.
⁸ Moet worden gedaan door een erkende serviceagent.
⁹ Moet worden gedaan door een erkende serviceagent.
¹⁰ In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.
¹¹ Moet worden gedaan door een erkende serviceagent.
¹² In omstandigheden met stof moeten reiniging en vervanging vaker worden uitgevoerd.

Het product reinigen

Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in de lagers en elektrische aansluitingen komen en corrosie veroorzaken, wat schade aan het product veroorzaakt.

Reinig het product onmiddellijk na gebruik.

• Reinig geen hete oppervlakken zoals de motor, de geluiddemper en het uitlaatsysteem. Wacht tot de oppervlakken zijn afgekoeld en verwijder vervolgens het gras of vuil.
• Voordat u met water reinigt, reinigt u met een borstel. Verwijder gras en vuil op en rond de transmissie, de luchtinlaat van de transmissie en de motor.
• Gebruik stromend water uit een slang om het product te reinigen. Gebruik geen hoge druk.
• Richt het water niet op elektrische componenten of lagers. Reinigingsmiddel verergert de schade meestal.
• Gebruik perslucht om de bovenkant van het maaidek te reinigen.
• Gebruik een waterslang om onder het maaidek te reinigen.
• Wanneer het product schoon is, start u het maaidek kort om het resterende water te verwijderen.

De motor en de geluiddemper reinigen

Houd de motor en de geluiddemper vrij van grasresten en vuil. Grasresten die in brandstof of olie zijn gedrenkt op de motor, kunnen het brandrisico verhogen en het risico dat de motor te heet wordt. Laat de motor afkoelen voordat deze wordt schoongemaakt. Reinig met water en een borstel.
Grasresten rond de geluiddemper drogen snel en vormen een brandrisico. Gebruik een borstel of verwijder de grasresten met water wanneer de geluiddemper koud is.

De accu reinigen

Corrosie en vuil op de accu en de aansluitingen kunnen ervoor zorgen dat de kracht van de accu afneemt.

1. Verwijder de accu. Raadpleeg De accu verwijderen en installeren.
2. Spoel de accu met water en laat hem drogen.

   Gebruik geen hogedrukreiniger of stoomreiniger. Er kan water in de lagers en elektrische aansluitingen komen en corrosie veroorzaken, wat schade aan het product veroorzaakt.
3. Reinig de aansluitingen en de kabeluiteinden van de accukabels met een staalborstel.

De parkeerrem controleren en afstellen

Zorg ervoor dat de afstellingen gelijkmatig worden uitgevoerd op de 2 parkeerremmen van het product.

1. Parkeer het product op een vlakke ondergrond.
2. Stop de motor.
3. Verwijder de bouten en de parkeerrempanelen.

4. Onderzoek de onderdelen van de bedieningshendels op schade.
5. Onderzoek de parkeerremassemblages om ervoor te zorgen dat er geen onderdelen ontbreken.
6. Vervang alle beschadigde of ontbrekende onderdelen.
7. Duw de bedieningshendels volledig weg van de stoel.
8. Meet de speling (A) tussen de vergrendelbeugel en de adapter met een voelermaat. De juiste speling is 0,030–0,060 inch/0,75– 1,5 mm.

9. Draai de borgmoer (C) los met een 1/2-inch sleutel.
10. Stel de juiste speling in tussen de vergrendelbeugel en de adapter.
    1. Draai de afstelmoer (B) losser of vaster.
    2. Meet de speling.
    3. Houd de afstelmoer (B) in de juiste positie en draai de borgmoer (C) vast.
11. Schakel de parkeerremmen minimaal 6 keer in en uit om er zeker van te zijn dat ze correct werken. Raadpleeg De parkeerrem in- en uitschakelen.
12. Meet de speling (A) tussen de vergrendelbeugel en de adapter opnieuw.
13. Zorg ervoor dat er geen spanning in de parkeerremkabels zit wanneer de bedieningshendels volledig in de richting van de stoel worden getrokken. Voeg geen spanning toe aan de parkeerremkabels.
14. Installeer de parkeerrempanelen en draai de bouten vast.

De accu opladen

• Laad de accu op als deze te zwak is om de motor te starten. Raadpleeg Accu oplaadtijden voor de oplaadtijden van de accu.
• Gebruik een standaard acculader.

  Gebruik geen boost-lader of starthulp. Een boost-lader of een starthulp veroorzaakt schade aan het elektrische systeem van het product.
• Koppel altijd de acculader los voordat u de motor start.

Een noodstart van de motor uitvoeren

Als de accu te zwak is om de motor te starten, kunt u startkabels gebruiken om een noodstart uit te voeren. Dit product heeft een 12 V-systeem met negatieve aarde. Het product dat voor de noodstart wordt gebruikt, moet ook een 12 V-systeem met negatieve aarde hebben.

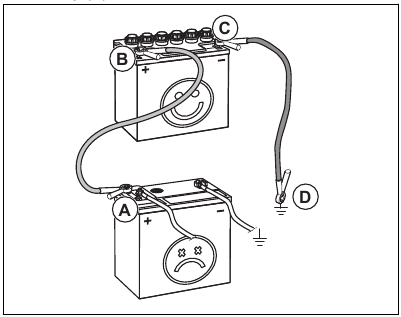

De startkabels aansluiten

Explosiegevaar vanwege explosief gas dat uit de accu komt. Sluit de negatieve pool van de volledig opgeladen accu niet aan op of in de buurt van de negatieve pool van de zwakke accu.

Gebruik de accu van het product niet om andere voertuigen te starten.

1. Sluit het ene uiteinde van de rode kabel aan op de POSITIEVE accupool (+) van de zwakke accu (A).

2. Sluit het andere uiteinde van de rode kabel aan op de POSITIEVE accupool (+) van de volledig opgeladen accu (B).

   Maak geen kortsluiting met de uiteinden van de rode kabel tegen het chassis.
3. Sluit het ene uiteinde van de zwarte kabel aan op de NEGATIEVE accupool (-) van de volledig opgeladen accu (C).
4. Sluit het andere uiteinde van de zwarte kabel aan op een CHASSIS AARDE (D), uit de buurt van de brandstoftank en de accu.

De startkabels verwijderen

Opmerking: Verwijder de startkabels in de omgekeerde volgorde van hoe u ze aansluit.

1. Verwijder de ZWARTE kabel van het chassis.
2. Verwijder de ZWARTE kabel van de volledig opgeladen accu.
3. Verwijder de RODE kabel van de 2 accu's.

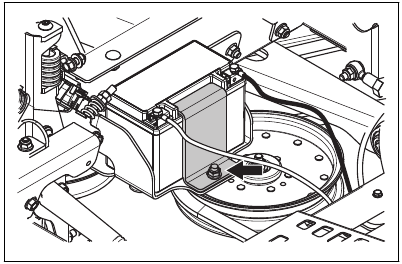

De accu verwijderen en installeren

1. Klap de stoel naar voren. Raadpleeg De stoel inklappen.
2. Verwijder de bout en de moer van de accubeugel en verwijder de accubeugel van de accu.

3. Gebruik 2 sleutels om de zwarte accukabel los te koppelen van de negatieve (–) pool op de accu.
4. Gebruik 2 sleutels om de rode accukabel los te koppelen van de positieve (+) pool op de accu.
5. Verwijder de accu voorzichtig uit het product.
6. Installeer in de omgekeerde volgorde.

De rijsnelheid aanpassen

Als het product niet recht vooruit beweegt, moet de rijsnelheid worden aangepast.

Pas de rijsnelheid altijd aan in een open ruimte zonder omstanders.

1. Controleer de bandenspanning. Raadpleeg Bandenspanning.
2. Draai de rijregelaars uit totdat ze gelijk liggen met de moeren. Raadpleeg Productoverzicht voor de locatie van de rijregelaars.
3. Start het product.
4. Beweeg de bedieningshendels volledig naar voren en bedien het product op volgas.
5. Draai de rijregelaar aan de rechterkant geleidelijk totdat het product naar rechts begint te bewegen.
6. Draai de rijregelaar aan de linkerkant geleidelijk totdat het product recht vooruit begint te bewegen.

Bandenspanning

Zorg ervoor dat de bandenspanning op alle 4 de banden correct is. Raadpleeg Technische gegevens.

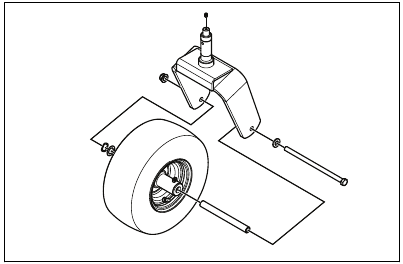

De voorwielen verwijderen en plaatsen

1. Verwijder de moer en de bout om de voorwielen van de vorken te verwijderen.

2. Plaats ze in omgekeerde volgorde terug. Draai de moer en de bout vast met een koppel van 45 ft-lbs / 61 Nm.

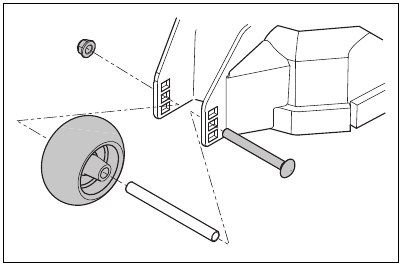

De anti-scalpeerrollen afstellen

De anti-scalpeerrollen houden het maaidek in de juiste positie op de grond en voorkomen dat de grasmat wordt gescalpeerd in de meeste terreinomstandigheden. De anti-scalpeerrollen kunnen in 3 posities worden ingesteld voor verschillende graslengtes:

• Bovenste positie: 1,5–2,5 inch / 38–64 mm gras.
• Middelste positie: 2,5–4 inch / 64–102 mm gras.
• Onderste positie: 4–5 inch / 102–127 mm gras.

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Verwijder de moer, de bout, de as en de antiscalpeerrol.

3. Plaats de anti-scalpeerrol in een van de 3 posities.

   Het maaidek kan beschadigd raken als de antiscalpeerrollen onjuist zijn afgesteld. De anti-scalpeerrollen moeten zich ongeveer 1/4 inch / 6,4 mm boven de grond bevinden.

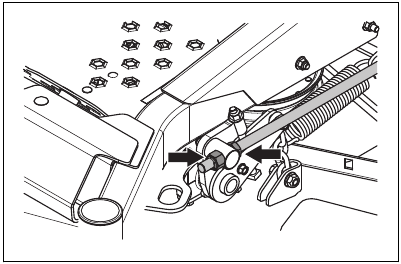

Het parallelisme van het maaidek afstellen

Deze procedure stelt het maaidek in een standaardpositie in.

1. Zorg ervoor dat de bandenspanning correct is. Raadpleeg Bandenspanning.
2. Parkeer het product op een vlakke ondergrond.

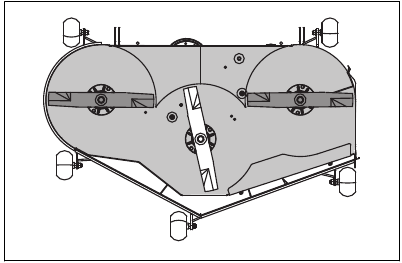

3. Draai de buitenste mespunten zodat ze van links naar rechts zijn uitgelijnd met het maaidek.


   De messen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag beschermende handschoenen.
4. Meet de afstand tussen de grond en de onderkant van de mespunt aan de uitwerpkant van het maaidek. Noteer de afstand.
5. Meet de afstand tussen de grond en de onderkant van de mespunt aan de kant tegenover de uitwerpkant. De afstand moet hetzelfde zijn als de afstand voor de uitwerpkant. Als afstelling nodig is, stelt u de 2 voorste bouten af totdat de 2 afstanden van links naar rechts gelijk zijn.

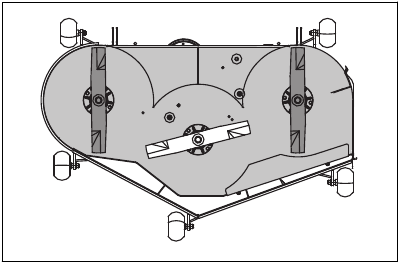

6. Draai de 2 buitenste messen zodat ze van voor naar achter zijn uitgelijnd met het maaidek.

7. Stel de 2 achterste moeren af totdat de achterste mespunten 1/8–3/8 inch / 3,2-9,5 mm hoger zijn ingesteld aan de achterkant dan aan de voorste mespunten.
8. Meet de afstanden opnieuw om er zeker van te zijn dat het maaidek correct is afgesteld.

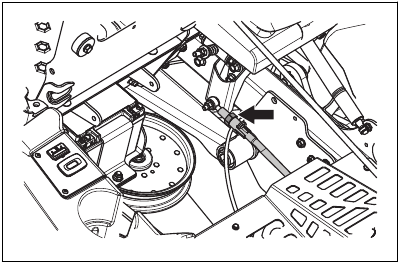

De neutrale stand afstellen

De neutrale stand moet worden afgesteld als 1 van de 2 achterwielen draait terwijl de parkeerrem is geactiveerd.

1. Gebruik een hefinrichting om het achterste deel van het product omhoog te brengen totdat de achterwielen loskomen van de grond.
2. Plaats een stabiel object onder het product en zorg ervoor dat het product niet naar voren of naar achteren kan bewegen.
3. Activeer de parkeerrem.
4. Start het product.
5. Klap de zitting naar voren.
6. Verwijder de pen van de voorste koppeling en houd deze vast.

7. Draai de zeskantmoer met de hand met de klok mee of tegen de klok in totdat het achterwiel stilstaat.
8. Draai de zeskantmoer nogmaals in dezelfde richting en stop wanneer het achterwiel in de tegenovergestelde richting draait. Tel het aantal slagen dat u aan de zeskantmoer doet.
9. Draai de zeskantmoer in de tegenovergestelde richting, ½ van het aantal slagen dat u in de vorige stap hebt geteld.
10. Voer de afstelling voor de andere kant uit indien nodig.

De messen controleren

Beschadigde of onjuist uitgebalanceerde messen kunnen schade aan het product veroorzaken. Vervang beschadigde messen. Laat een erkende serviceagent u helpen bij het slijpen en uitbalanceren van botte messen.

• Kijk naar de messen om te zien of ze beschadigd zijn en of het nodig is om ze te slijpen.

De messen vervangen

1. Verwijder de mesbout.
2. Monteer het nieuwe mes met de zijde zonder stempels in de richting van het maaidek.

   Een onjuist type mes kan ervoor zorgen dat er objecten uit het maaidek worden geworpen en ernstig letsel veroorzaken. Gebruik alleen goedgekeurde messen.
3. Bevestig de mesbout. Draai de bout vast met een koppel van 90 ft-lb / 122 Nm.

De maaidekriem verwijderen

Parkeer het product op een vlakke ondergrond en activeer de parkeerrem voordat u deze taak uitvoert.

1. Zet het maaidek in de laagste stand.
2. Verwijder de 2 riembeschermers.
3. Verwijder vuil en ongewenste materialen rond de maaierbehuizingen en het maaidekoppervlak.

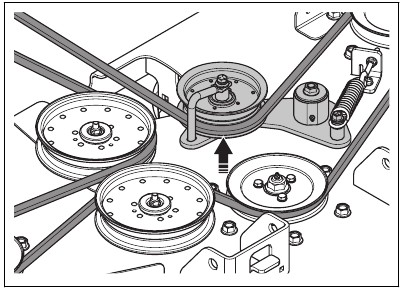

4. Duw de spanarm naar binnen om de spanning op de maaidekriem te verminderen en verwijder de maaidekriem voorzichtig van de poelies.

5. Verwijder de maaidekriem van de elektrische koppeling op de motoras.

De maaidekriem plaatsen

1. Plaats de maaidekriem rond de elektrische koppelingspoelie op de motoras.
2. Plaats de maaidekriem rond de poelies op het maaidek.
   Opmerking: Raadpleeg de routingsticker op het maaidek wanneer u de maaidekriem plaatst.
3. Duw de spanarm naar binnen totdat u de maaidekriem rond de stationaire spanpoelie kunt plaatsen en houd deze daar vast.
4. Plaats de maaidekriem voorzichtig rond de stationaire spanpoelie en laat de spanarm langzaam terug in positie zakken.
5. Zorg ervoor dat de riemgeleiding overeenkomt met de riemgeleiding die op de riemgeleidingssticker wordt weergegeven.
6. Zorg ervoor dat de maaidekriem niet is gedraaid.

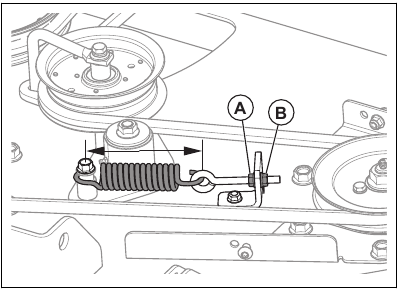

7. Meet de lengte van de spanveer.
8. Stel de spanveer af als de spanveer niet tussen 3,55–3,77 inch / 90,2–95,7 mm is.

   1. Maak de borgmoer (A) los.
   2. Draai de stelmoer (B) totdat de spanveer de juiste lengte heeft.
   3. Draai de borgmoer (A) vast.
9. Plaats de 2 riembeschermers.

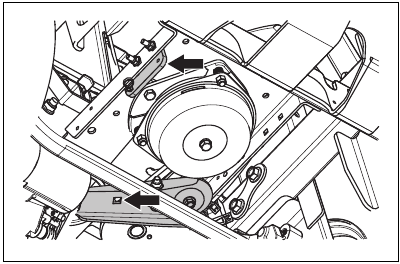

De pompriem verwijderen

1. Verwijder de maaidekriem. Raadpleeg De maaidekriem verwijderen.
2. Verwijder de koppelingsstop om toegang te krijgen tot de pompriem.

3. Koppel de koppelingsdraad los.
4. Plaats een 1/2 inch breekijzer in de vierkante opening op de spanarm.
5. Beweeg de spanarm met het breekijzer om de spanning op de pompriem te verminderen.
6. Verwijder de riem van de motor- en de pomp-poelies.

De pompriem plaatsen

1. Plaats de pompriem rond de poelie op de motor en vervolgens rond de linkerpomppoelie.
2. Plaats de pompriem rond de binnenkant van de spanpoelie.
3. Plaats een 1/2 inch breekijzer in de vierkante opening op de spanarm.
4. Beweeg de spanpoelie terug en houd deze vast.
5. Plaats de pompriem rond de rechterpomppoelie en laat de spanarm terug in positie zakken.
6. Plaats de koppelingsstop terug.
7. Plaats de maaidekriem terug. Raadpleeg De maaidekriem plaatsen
8. Voer een controle uit van de spanning van de pompriem. De aanbevolen spanning van de pompriem is 27 lb / 12,25 kg.
9. Draai de moer op de oogbout op de spanpoelie om de spanning van de pompriem aan te passen.

Het motoroliepeil controleren

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Trek het bedieningskussen open om toegang te krijgen tot de motor.
3. Maak de peilstok los en trek deze eruit.
4. Maak de olie van de peilstok schoon.
5. Steek de peilstok in het gat voor de peilstok en draai deze vast.
6. Maak de peilstok los en trek deze eruit en lees het oliepeil af.
7. Het oliepeil moet zich tussen de markeringen op de peilstok bevinden. Als het niveau zich in de buurt van de ADD-markering bevindt, vult u olie bij tot de FULL-markering.

8. Vul de olie via het gat voor de peilstok. Vul de olie langzaam bij.
   Opmerking: Raadpleeg Technische gegevens voor de soorten motorolie die Husqvarna aanbeveelt. Meng geen verschillende soorten olie.
9. Draai de peilstok volledig vast voordat u de motor start.

De motorolie vervangen

Als de motor koud is, start u de motor gedurende 1–2 minuten voordat u de motorolie aftapt. Dit maakt de motorolie warm en sneller af te tappen.

Laat de motor niet langer dan 1–2 minuten draaien voordat u de motorolie aftapt. De motorolie wordt erg heet en kan brandwonden veroorzaken. Laat de motor afkoelen voordat u de motorolie aftapt.

Als u motorolie op uw lichaam morst, reinig dan met water en zeep.

1. Parkeer het product op een vlakke ondergrond en zet de motor af.
2. Activeer de parkeerrem. Raadpleeg De parkeerrem activeren en deactiveren
3. Verwijder al het vuil rond de olievuldop.
4. Verwijder de olievuldop en de peilstok.
5. Zoek de aftapslang aan de rechterachterkant van de motor.

6. Plaats een container onder de olieaftapslang.
7. Verwijder de olieaftapplug.
8. Laat de olie in de container lopen.
9. Vervang en installeer de olieaftapplug.
10. Vul met nieuwe olie en voer een controle uit van het motoroliepeil. Raadpleeg Het motoroliepeil controleren
11. Plaats de olievuldop en de peilstok terug.

Lucht uit het hydrostatische systeem verwijderen

U moet regelmatig lucht uit het hydrostatische systeem verwijderen om lawaai tijdens bedrijf, hoge bedrijfstemperaturen, schade aan onderdelen, overmatige uitzetting van hydraulische olie en vermindering van de aandrijving te voorkomen. De eerste keer dat er lucht uit het hydrostatische systeem wordt verwijderd, moeten de aandrijfwielen boven de grond worden geplaatst. U moet ook lucht uit het hydrostatische systeem verwijderen telkens wanneer het hydrostatische systeem is geopend voor onderhoud en wanneer er hydraulische olie is toegevoegd.

1. Zorg ervoor dat het hydraulische oliepeil correct is.
2. Deactiveer de parkeerrem.
3. Ontkoppel het aandrijfsysteem. Raadpleeg Het aandrijfsysteem ontkoppelen en inschakelen.
4. Start de motor en zet de snelheidsregelaar op de hoogste stand. Raadpleeg Gasklepbediening
5. Beweeg de bedieningshendels langzaam ongeveer 5 of 6 keer naar voren en naar achteren. Wanneer er lucht uit het hydrostatische systeem wordt verwijderd, zal het hydraulische oliepeil dalen.
6. Zet de gasklepbediening op stationair toerental. Raadpleeg Gasklepbediening
7. Schakel het aandrijfsysteem in. Raadpleeg Het aandrijfsysteem ontkoppelen en inschakelen
8. Beweeg de bedieningshendels langzaam 5 of 6 keer naar voren en naar achteren.
9. Zet de motor af.
10. Voer een controle uit van het hydraulische oliepeil en vul hydraulische olie bij indien nodig.
11. Voer de bovenstaande stappen indien nodig opnieuw uit totdat alle lucht uit het hydrostatische systeem is verwijderd. Wanneer het product correct werkt, is alle lucht uit het hydrostatische systeem verwijderd.

Algemene informatie over smering

• Verwijder de contactsleutel om onbedoelde bewegingen tijdens het smeren te voorkomen.
• Reinig het gebied voordat u een onderdeel van het product smeert.
• Gebruik olie wanneer u smeert met een oliekan.
• Wanneer u met vet smeert, gebruik dan een chassis- of kogellagervet dat corrosie voorkomt. Verwijder ongewenst vet na het smeren.
• Smeer 2 keer per week als u het product dagelijks gebruikt.
• Mors geen smeermiddel op de aandrijfriemen of de groeven van de riemschijven. Als u morst, reinig dan met alcohol. Als de wrijving tussen de aandrijfriem en de poelie niet voldoende is nadat u met alcohol hebt gereinigd, vervang dan de aandrijfriem.

  Gebruik geen benzine of andere aardolieproducten om aandrijfriemen te reinigen.

Smeernippel

Raadpleeg	Smering
A	Smeer de smeernippel op de draaiende as met een vetspuit.
B	Smeer de smeernippel op de wielas met een vetspuit.
C	Smeer de smeernippels op elke as met een vetspuit.
D	Smeer de smeernippel op de spanarm van het maaidek.

Gebruik altijd vet van goede kwaliteit. Gebruik altijd de aanbevolen olie, raadpleeg Technische gegevens.

De voorwielen smeren

• Verwijder de stofkap (A). Smeer de nippel (B) met een vetspuit totdat er vet uit de bovenste ring komt.

• Smeer het gewrichtslager van de voorwielen (C) met een vetspuit totdat er vet uitkomt.

De assen van het maaidek smeren

1. Verwijder de voetsteunplaat (A).

2. Smeer de 3 assen van het maaidek (B) 2-3 slagen.
   Opmerking: Gebruik een vetspuit met een rubberen slang wanneer u de assen van het maaidek smeert.
3. Smeer de spanarm (C) 2-3 slagen.

Aanhaalkoppels

Motor krukasbout	50 ft-lb / 68 Nm
Mandrel poelie moeren	17 ft-lb / 23 Nm
Spanrol moeren	30 ft-lb / 40.6 Nm
Spanarm bus moer	70 ft-lb / 95 Nm
Wielmoeren	75 ft-lb / 102 Nm
Messen bouten	90 ft-lb / 122 Nm
Bougie	16.6 ft-lb / 22.5 Nm

Probleemoplossing

Schema voor probleemoplossing
Als u geen oplossing voor uw problemen in deze gebruikershandleiding kunt vinden, neem dan contact op met uw Husqvarna-servicepunt.

Probleem	Oorzaak
Motor start niet.	De aandrijving van de messen is ingeschakeld. Zie PTO-knop (Power Take-Off).
	De stuurbedieningen zijn niet vergrendeld in de parkeerremstand.
	De accu is te zwak. Zie De accu opladen.
	Er zit vuil in de carburateur of brandstofleiding.
	De afsluiter van de brandstoftoevoer is gesloten of staat in een verkeerde stand.
	Het brandstoffilter of de brandstofleiding is verstopt.
	Het ontstekingssysteem is beschadigd.
De startmotor draait de motor niet rond.	De accu is te zwak. Zie De accu opladen.
	De verbinding bij de kabelconnectoren op de accupolen is slecht. Zie De accu reinigen.
	Er is een zekering doorgebrand. Zie Zekeringen.
	De OPC werkt niet correct. Zie Gebruiksomstandigheden.
De motor loopt niet soepel.	De carburateur is verkeerd afgesteld.
	Het brandstoffilter of de brandstofsproeier is verstopt.
	De choke is ingeschakeld en de motor is warm.
	De terugslagklep op de brandstoftankdop is verstopt.
	De brandstoftank is bijna leeg.
	De bougie is beschadigd.
	Verkeerde brandstofmix of brandstoftype.
	Er zit water in de brandstof.
	Het luchtfilter is verstopt.
De motor heeft blijkbaar geen vermogen.	Het luchtfilter is verstopt.
	De bougie is beschadigd.
	De carburateur is verkeerd afgesteld.
	Er zit lucht in het hydraulische systeem.
Er is trilling in het product.	De messen zitten los. Zie De messen onderzoeken.
	Een of meer van de messen zijn niet in evenwicht. Zie De messen onderzoeken.
	De motor zit los.
De motor wordt te heet.	Het luchtfilter of de koelribben zijn verstopt.
	Er is overbelasting in de motor.
	De luchtstroom rond de motor is niet voldoende.
	De toerentalregelaar van de motor is beschadigd.
	Het oliepeil is te laag.
	Er zit vuil in de brandstofleiding.
	De bougie is beschadigd.
De accu laadt niet op.	De verbinding bij de kabelconnectoren op de accupolen is slecht. Zie De accu reinigen.
	De oplaadkabel is losgekoppeld.
	Het oplaadsysteem is beschadigd.
Het product beweegt langzaam, met onregelmatige snelheid of helemaal niet.	De parkeerrem is ingeschakeld.
	De bypass-klep op de pomp is geopend.
	De aandrijfriem op de transmissie zit los of is beschadigd.
	Er zit lucht in het hydraulische systeem.
De aandrijving van de messen wordt niet ingeschakeld.	De aandrijfriem op het maaidek zit los.
	Het contact van de elektromagnetische koppeling zit los.
	De aandrijving van het mes is defect of zit los van de kabelconnectoren.
	Er is een zekering doorgebrand.
De transaxle lekt olie.	De afdichtingen, behuizing of pakkingen zijn beschadigd.
	Er zit lucht in het hydraulische systeem.
Het snijresultaat is onbevredigend.	De bandenspanning is verschillend aan de rechter- en linkerzijde. Zie Bandenspanning.
	De messen zijn beschadigd.
	De ophanging van het maaidek is niet waterpas.
	De messen zijn bot. Zie De messen onderzoeken.
	Het product wordt bediend met een te hoge voorwaartse of achterwaartse snelheid. Zie Voor een goed snijresultaat.
	Het gras is lang. Zie Voor een goed snijresultaat.
	Er zit een grasblokkade in het maaidek. Zie Het product reinigen.

Transport

• Het product is zwaar en kan beknellingsletsel veroorzaken. Wees voorzichtig wanneer u het op of van een voertuig of aanhanger laadt.
• Laad het product in omgekeerde richting op goedgekeurde hellingen met een maximale werkhoek van 10°. Til het product niet op.
• Gebruik een goedgekeurde aanhanger voor het transport van het product.
• Zorg ervoor dat u de plaatselijke verkeersregels kent voordat u het product in een aanhanger of op de weg vervoert.
• Stop de brandstoftoevoer van het product.
• Vergrendel het product met goedgekeurde middelen, zoals spanbanden. Gebruik sjorpunten op het product. De parkeerrem is niet voldoende om het product tijdens transport te vergrendelen.

Het product slepen

Voordat u het product sleept, moet u het veiligheidshoofdstuk lezen en begrijpen. Zie Veiligheid.

• Wees voorzichtig wanneer u het product sleept.
• Bedien het product langzaam wanneer u het product sleept.
• De remafstand wordt groter wanneer u het product sleept. Zorg ervoor dat u de snelheid op tijd vermindert.
• Maak voor een veilige bediening ruime bochten.
• Sleep niet in de buurt van sloten, open water en andere gevaarlijke gebieden.

Opslag

Bereid het product voor op opslag aan het einde van het seizoen en vóór meer dan 30 dagen opslag. Als u 30 dagen of langer brandstof in de brandstoftank bewaart, kunnen kleverige deeltjes verstopping in de carburateur veroorzaken. Dit heeft een negatief effect op de motorfunctie.

Voeg een stabilisator toe om kleverige deeltjes tijdens opslag te voorkomen. Als alkylbenzine wordt gebruikt, is een stabilisator niet nodig. Als u standaard benzine gebruikt, stap dan niet over op alkylbenzine. Dit kan ervoor zorgen dat gevoelige rubberen onderdelen hard worden. Voeg stabilisator toe aan de brandstof in de tank of in de container die voor opslag wordt gebruikt. Gebruik altijd de mengverhoudingen die door de fabrikant worden gegeven. Voeg de stabilisator toe en laat de motor minimaal 10 minuten draaien, totdat de brandstof in de carburateur stroomt.

Bewaar het product niet met brandstof in de tank in een binnenruimte of op locaties met een slechte luchtstroom. Brandgevaar als brandstofdampen in de buurt komen van open vuur, vonken of controlelampjes in bijvoorbeeld boilers, warmwatertanks en wasdrogers.

Verwijder gras, bladeren en andere brandbare materialen van het product om het risico op brand te verminderen. Laat het product afkoelen voordat u het opbergt.

• Reinig het product, zie Het product reinigen.
• Verwijder ongewenste materialen van de koelventilator.
• Repareer lakschade om corrosie te voorkomen.
• Onderzoek het product op versleten of beschadigde onderdelen en draai losse schroeven en moeren vast.
• Verwijder de accu. Reinig hem, laad hem op en bewaar hem koel tijdens opslag.
• Vervang de motorolie en gooi de afgewerkte olie weg.
• Maak de brandstoftank leeg. Start de motor en laat hem draaien totdat er geen brandstof meer in de carburateur zit.
  Opmerking: Maak de brandstoftank en carburateur niet leeg als er een stabilisator is toegevoegd.
• Verwijder de bougies en doe ongeveer een eetlepel motorolie in elke cilinder. Draai de motoras handmatig om de olie aan te brengen en plaats de bougies terug.
• Smeer alle smeernippels, verbindingen en assen.
• Bewaar het product in een schone en droge ruimte en plaats er een hoes overheen voor meer bescherming.

Technische gegevens

			Z554L
Motor
Merk/Model			Kawasaki/FX850V
Nominaal motorvermogen, pk/kW 13			27/20.1
Cilinderinhoud, cm 3			852
Max. motortoerental, rpm			3600 ± 100
Brandstof, min. octaangetal loodvrij, max. 10% ethanol, max. 15% MTBE			87
Tankinhoud, gallons/l			12/45.4
Olie			Klasse SF, SG, SH, SJ of SL SAE40, SAE30, SAE20W-50, SAE10W-40, SAE10W-30, SAE5W-20
Olievolume, ounces/liters			76.8/2.3
Smeersysteem			Druk met oliefilter
Koelsysteem			Luchtgekoeld
Luchtfilter			Heavy-duty canister
Dynamo, V. amp. @ 3600 rpm			12 V 15 amp @ 3600 rpm
Startmotor			Elektrisch
Afmetingen
Lengte, in./cm			81/206
Breedte, in./cm			53.5/136
Breedte inclusief Chute Up, in./cm			55/139.7
Breedte inclusief Chute Down, in./cm			68.25/173.3
Hoogte, in./cm			46/117
Hoogte, ROPS omhoog, in./cm			73/185
Gewicht, met lege tanks, lb/kg			1215/551
Max. bruto voertuiggewicht (GVWR), lb/kg 14			2200/998
Max. hellingshoek, graden °			10
Snijbreedte, in./cm			54/137
Snijhoogte, in./cm			1 - 5/3 - 13
Maaidek
Dekconstructie			10 gauge gefabriceerd
Aantal messen			3
Meslengte, in./cm			19/48.26
Mesaanschakeling			Elektromagnetische koppeling
Productiviteit, acres/h / m 2 /h			5.2/21,043
Banden
Bandenspanning, achter – voor, kPa/PSI/bar			103/15/1
Zwenkwielen voor, in.			13 x 6.5-6
Achterbanden, turf pneumatisch, in.			24 x 12-12
Anti-scalpeerrol			2 verstelbaar
Transmissie
Transmissie			Hydro-Gear ZT5400
Transmissieolie			Klasse SL SAE20W-50
Stuurbediening			Dubbele hendels, met schuimgreep
Maximale snelheid vooruit, mph/kmh			12/19.3
Maximale snelheid achteruit, mph/kmh			6/9.7
Remmen			Mechanische parkeerrem
Elektrisch systeem
Accu			12 V 230 CCA klasse
Bougie			NGK BPR4ES
Elektrodeafstand, in./mm			.030/0.76
Bougiekoppel, ft-lb/Nm			16.6/22.5
Oplaadtijden accu
STD-accu	Laadstatus	Geschatte oplaadtijd tot volledig opgeladen bij 80°F / 26°C15
		Maximale snelheid bij:
		50 ampère	30 ampère	20 ampère	10 ampère
12.6 V	100%	Volledig opgeladen
12.4 V	75%	20 min	35 min	48 min	90 min
12.2 V	50%	45 min	75 min	95 min	180 min
12.0 V	25%	65 min	115 min	145 min	280 min
11.8 V	0%	85 min	150 min	195 min	370 min

¹³ Het vermogen zoals aangegeven door de motorfabrikant is het gemiddelde bruto vermogen bij het gespecificeerde toerental van een typische productiemotor voor het motormodel, gemeten volgens SAE-normen voor bruto motorvermogen. Raadpleeg de motorspecificaties van de motorfabrikant.
¹⁴ Het max. bruto voertuiggewicht (GVWR) is de maximale gewichtscapaciteit van een volledig geladen product. Dit omvat de bestuurder, alle accessoires, opties, apparatuur en lading.
¹⁵ De oplaadtijd van de accu kan verschillen vanwege de accucapaciteit, conditie, leeftijd, temperatuur en efficiëntie van de oplader.

Service

Laat jaarlijks een controle uitvoeren bij een erkend servicecentrum om ervoor te zorgen dat het product veilig en optimaal functioneert tijdens het hoogseizoen. De beste tijd om het product te onderhouden of te reviseren is het laagseizoen.
Vermeld bij het plaatsen van een bestelling voor de reserveonderdelen het aankoopjaar, het model, het type en het serienummer.
Gebruik altijd originele reserveonderdelen.

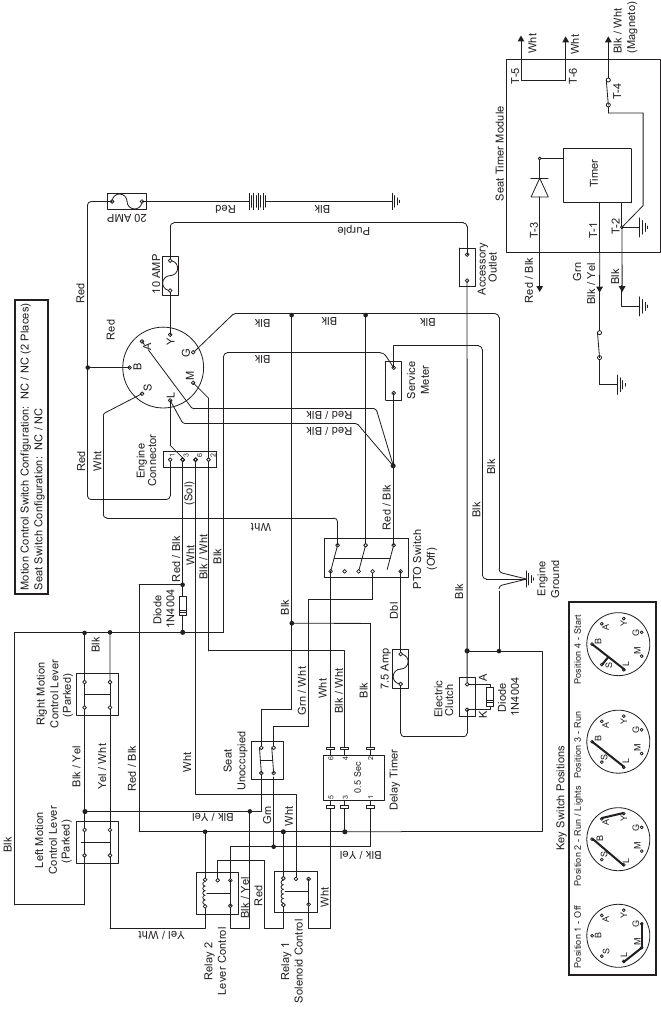

Elektrisch schema

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om speciaal belangrijke onderdelen van de handleiding aan te duiden.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende omgeving als de instructies in de handleiding niet worden opgevolgd.

Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Dit product kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

• Lees, begrijp en volg de instructies en waarschuwingen in dit document, de bedieningshandleiding en op het product, de motor en de hulpstukken.
• Sta alleen bedieners toe die verantwoordelijk, getraind, bekend zijn met de instructies en fysiek in staat zijn om het product te bedienen.
• Vervoer geen passagiers en houd omstanders op afstand.
• Gebruik het product niet onder invloed van alcohol of drugs.
• Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
• Leer hoe u het product en de bedieningselementen veilig gebruikt en leer hoe u het product snel kunt stoppen ("Stop").
• Leer de veiligheidsstickers herkennen.
• Houd het product schoon om ervoor te zorgen dat u borden en stickers duidelijk kunt lezen.
• Houd er rekening mee dat de bediener verantwoordelijk wordt gehouden voor ongevallen waarbij andere personen of hun eigendommen betrokken zijn.
• Gebruik het product alleen bij daglicht of in andere goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten of andere oneffenheden in de grond. Kijk uit voor andere mogelijke risico's.
• Laat kinderen of andere personen die niet zijn goedgekeurd voor de bediening van het product, het niet gebruiken of onderhouden. Lokale wetten kunnen de leeftijd van de gebruiker reguleren.
• Zorg ervoor dat er niemand anders in de buurt van het product is wanneer u de motor start, de aandrijving inschakelt of het product begint te bewegen.
• Houd het verkeer in de gaten wanneer u in de buurt van een weg maait of een weg oversteekt.
• Gebruik het product niet als u vermoeid bent, onder invloed bent van alcohol of drugs, medicijnen of iets anders dat een negatief effect kan hebben op uw zicht, alertheid, coördinatie of beoordelingsvermogen.
• Parkeer het product altijd op een vlakke ondergrond met de motor uitgeschakeld ("Stopped").

Veiligheidsinstructies met betrekking tot kinderen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door het product en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
• Houd kinderen uit de buurt van het werkgebied en onder de zorgvuldige hoede van een verantwoordelijke volwassene anders dan de bediener.
• Vervoer geen kinderen, zelfs niet met de messen uitgeschakeld ("Shut off"). Kinderen kunnen eraf vallen en ernstig gewond raken of de veilige bediening van het product verstoren. Kinderen die in het verleden ritten hebben gemaakt, kunnen plotseling in het maaigebied verschijnen voor nog een rit en door het product worden overreden of achteruitgereden.

Veiligheidsinstructies voor gebruik

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

Raak de motor of het uitlaatsysteem niet aan tijdens of direct na gebruik. De motor en het uitlaatsysteem worden erg heet tijdens gebruik. Risico op brandwonden, brand en schade aan eigendommen of aangrenzende gebieden. Houd tijdens het gebruik van het product afstand van struiken en andere objecten.

• Gebruik de motor alleen in goed geventileerde ruimtes. Uitlaatgassen bevatten koolmonoxide, een dodelijk gif.
• Gebruik het product alleen bij daglicht of goed kunstlicht.
• Vermijd kuilen, sporen, hobbels, rotsen of andere verborgen gevaren. Oneffen terrein kan ertoe leiden dat het product kantelt, of dat de bestuurder zijn evenwicht of voet verliest.
• Steek uw handen of voeten niet in de buurt van roterende delen of onder het product. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Richt het uitgeworpen materiaal niet op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen wanneer u over grindoppervlakken rijdt.
• Laat een draaiend product niet onbeheerd achter. Parkeer altijd op een vlakke ondergrond, ontkoppel het hulpstuk, zet de parkeerrem en zet de motor/motor uit.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruitrijden.
• Verlaag de snelheid voordat u een hoek omgaat.

Veiligheidsinstructies voor gebruik op hellingen

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

Hellingen zijn een belangrijke factor bij ongevallen.
Bediening op hellingen vereist extra voorzichtigheid.

• Rijd op hellingen in de door de fabrikant aanbevolen richting. Wees voorzichtig bij het werken in de buurt van afgronden.
• Vermijd het maaien van nat gras. De banden kunnen grip verliezen.
• Gebruik het product niet onder omstandigheden waarbij de tractie, besturing of stabiliteit in het geding is. Banden kunnen slippen, zelfs als de wielen tot stilstand zijn gekomen.
• Houd het product altijd in de versnelling wanneer u hellingen afdaalt. Rijd niet in de vrijloop bergafwaarts.
• Vermijd starten en stoppen op hellingen. Vermijd het maken van plotselinge veranderingen in snelheid of richting. Maak langzaam en geleidelijk bochten.
• Wees extra voorzichtig bij het bedienen van het product met een grasopvangbak of andere hulpstuk(ken). Ze kunnen de stabiliteit van het product beïnvloeden.
• Gras maaien op hellingen vergroot het risico dat u het product niet kunt bedienen en dat het kantelt. Dit kan letsel of de dood tot gevolg hebben. Het is noodzakelijk om het gras zorgvuldig op alle hellingen te maaien. Als u niet achteruit een helling op kunt rijden of als u zich niet veilig voelt, maai deze dan niet.
• Verwijder stenen, takken en andere obstakels.
• Maai het gras op de helling op en neer, niet van links naar rechts.
• Gebruik het product niet op een ondergrond die meer dan 10° helt.
• Beweeg soepel en langzaam op hellingen.
• Let op en rijd niet over voren, gaten en hobbels. Er is een groter risico dat het product kantelt op een ondergrond die niet vlak is. Lang gras kan obstakels verbergen.
• Maai geen gras in de buurt van randen, greppels of oevers. Het product kan plotseling kantelen als een wiel over de rand van een steile helling of een greppel rijdt, of als een rand het begeeft.
• De ROPS is een integraal en effectief veiligheidsapparaat. Verwijder of wijzig de ROPS niet.
• Houd een inklapbare ROPS in de omhooggeklapte en vergrendelde stand en gebruik de veiligheidsgordel tijdens het bedienen van het product.
• Laat een inklapbare ROPS tijdelijk zakken, alleen wanneer dit absoluut noodzakelijk is. Draag de veiligheidsgordel niet wanneer deze is ingeklapt. Er is geen bescherming bij omrollen wanneer een inklapbare ROPS in de neerwaartse positie staat.
• Vervang een beschadigde ROPS. Niet repareren of wijzigen.

Persoonlijke beschermingsmiddelen

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

• Gebruik goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeluk gebeurt. Laat uw dealer u helpen bij het selecteren van de juiste uitrusting.
• Draag altijd goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot blijvende gehoorbeschadiging.

• Draag altijd beschermende schoenen of beschermende laarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet op blote voeten.

• Draag indien nodig handschoenen, bijvoorbeeld wanneer u de snijuitrusting bevestigt, onderzoekt of reinigt.
• Draag geen loszittende kleding, sieraden of andere items die vast kunnen komen te zitten in bewegende onderdelen.
• Houd EHBO-materiaal en een brandblusser bij de hand.

Veiligheidsvoorzieningen op het product

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

• Gebruik geen product met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken. Controleer de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen beschadigd zijn, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.
• Breng geen wijzigingen aan aan veiligheidsvoorzieningen. Gebruik het product niet als beschermplaten, beschermkappen, veiligheidsschakelaars of andere beschermende voorzieningen niet zijn bevestigd of beschadigd zijn.

Storingsindicatorlampje
Het storingsindicatorlampje (MIL) laat de bestuurder zien of er een probleem is met de motor. Raadpleeg de bedieningshandleiding voor de motor.

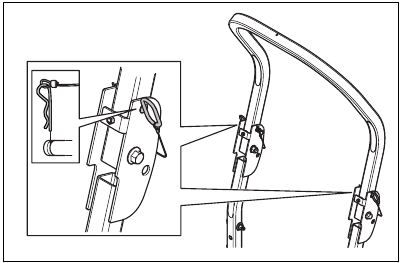

De Roll Over Protection Structure (ROPS) in- en uitschakelen

• Verwijder de 2 pennen die de ROPS vasthouden en klap deze naar achteren om deze uit te schakelen. Schakel de ROPS in in de omgekeerde volgorde.


  Neem de volgende instructies in acht voor de ROPS en de veiligheidsgordel.
• Gebruik de veiligheidsgordel niet als de ROPS is uitgeschakeld.
• Gebruik altijd de veiligheidsgordel wanneer de ROPS is ingeschakeld.
• Zorg ervoor dat de ROPS correct is bevestigd en niet beschadigd is.

De contactslot controleren

• Start en stop de motor om de contactslot te controleren. Raadpleeg De motor starten en De motor stoppen.
• Zorg ervoor dat de motor start wanneer u de contactslot in de startpositie draait.
• Zorg ervoor dat de motor onmiddellijk stopt wanneer u de contactslot in de stopstand draait.

Gebruiksomstandigheden
Deze omstandigheden zijn noodzakelijk om de motor te starten:

• De bedieningshendels staan in de neutrale stand.
• De parkeerrem is ingeschakeld.
• De aandrijving van de messen is uitgeschakeld.
• De OPC is ingedrukt.

De motor moet in deze situaties stoppen:

• De parkeerrem is niet ingeschakeld en de bestuurder komt van de stoel af.
• De aandrijving van de messen is ingeschakeld en de bestuurder komt van de stoel af.

Probeer de motor te starten zonder 1 van de voorwaarden. Wijzig de voorwaarden en probeer het opnieuw. Doe deze controle dagelijks.

Parkeerrem

Als de parkeerrem niet werkt, kan het product in beweging komen en letsel of schade veroorzaken. Zorg ervoor dat de parkeerrem regelmatig wordt onderzocht en afgesteld. Raadpleeg De parkeerrem onderzoeken en afstellen.

Geluiddemper

Gebruik het product niet als de geluiddemper ontbreekt of beschadigd is. Een geluiddemper die beschadigd is of ontbreekt, verhoogt het geluidsniveau en het risico op brand.

De geluiddemper houdt het geluidsniveau tot een minimum beperkt en voert de uitlaatgassen weg van de bestuurder.
Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

De geluiddemper wordt erg heet tijdens en na gebruik en wanneer de motor stationair draait. Wees voorzichtig in de buurt van ontvlambare materialen en/of dampen om brand te voorkomen.

De geluiddemper controleren

• Onderzoek de geluiddemper regelmatig om er zeker van te zijn dat deze correct is bevestigd en niet beschadigd is.

Vonkenvanger
Dit product heeft een motor met interne verbranding. Gebruik het product niet in de buurt van vegetatie zonder een vonkenvanger die is goedgekeurd door lokale of nationale wetten. Federale wetten zijn van toepassing op federaal land. Een vonkenvanger voor de geluiddemper is verkrijgbaar via uw erkende Husqvarna-dealer.

Beschermkappen
Ontbrekende of beschadigde beschermkappen verhogen het risico op letsel aan bewegende delen en hete oppervlakken. Controleer de beschermkappen voordat u het product gebruikt. Zorg ervoor dat de beschermkappen correct zijn bevestigd en geen scheuren of andere beschadigingen vertonen. Vervang beschadigde kappen.

Brandstofveiligheid

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

Wees voorzichtig met brandstof. Het is zeer brandbaar en kan letsel en schade aan eigendommen veroorzaken.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik alleen een goedgekeurde brandstofcontainer.
• Verwijder de brandstofdop niet en vul geen brandstof bij terwijl de motor draait of heet is.
• Tank niet binnenshuis of in afgesloten ruimtes.
• Sla het product of de brandstofcontainer niet op en tank niet bij in de buurt van open vuur, vonken of een controlelampje, zoals op een boiler of ander apparaat.
• Als er brandstof is gemorst, probeer de motor dan niet te starten en vermijd het creëren van een ontstekingsbron totdat de brandstofdampen zijn verdwenen.
• Om brand te helpen voorkomen: houd het product vrij van ophoping van gras, bladeren of ander vuil; ruim gemorste olie of brandstof op en verwijder brandstofdoordrenkt vuil; laat het product afkoelen voordat u het opbergt.
• Wees extra voorzichtig bij het hanteren van benzine en andere brandstoffen. Ze zijn brandbaar en dampen zijn explosief.
• Benzine en benzinedampen zijn giftig en zeer brandbaar. Wees voorzichtig met benzine om letsel of brand te voorkomen.
• Laat de motor afkoelen voordat u tankt.
• Vul geen brandstof in de buurt van vonken of open vuur.
• Als er lekken in het brandstofsysteem zijn, start de motor dan niet voordat de lekken zijn gerepareerd.
• Vul niet boven het aanbevolen brandstofniveau. De hitte van de motor en de zon zorgen ervoor dat de brandstof uitzet en de brandstof loopt over als de tank te vol is.
• Sla het product en de brandstof zo op dat er geen risico is dat brandstoflekken of dampen schade kunnen veroorzaken.

Transportveiligheid

• Gebruik een goedgekeurd transportvoertuig voor het transport van het product.
• De nationale of lokale voorschriften van een markt kunnen een limiet stellen aan het transport van het product.
• De bestuurder van het transportvoertuig is verantwoordelijk voor het veilig bevestigen van het product tijdens het transport. Raadpleeg Transport.

Vervoer

• Gebruik hellingen over de volledige breedte voor het laden en lossen van een product voor transport.

Sleepveiligheid

• Volg de aanbevelingen van de fabrikant voor gewichtslimieten voor gesleepte apparatuur en slepen op hellingen.
• Gebruik alleen sleepapparatuur die is goedgekeurd door Husqvarna.
• Gebruik de trekhaak om de apparatuur te bevestigen.
• Zorg ervoor dat er geen andere personen in de buurt van het product zijn wanneer u apparatuur sleept.
• Laat geen kinderen of anderen in of op de gesleepte apparatuur.
• Sleep niet op hellingen of ruw terrein. Het gewicht van de gesleepte apparatuur kan leiden tot verlies van tractie en verlies van controle.

Batterijveiligheid

Een beschadigde batterij kan een explosie veroorzaken en letsel veroorzaken. Als de batterij vervormd of beschadigd is, neem dan contact op met een erkende Husqvarna-servicevertegenwoordiger.

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

• Draag een veiligheidsbril wanneer u in de buurt van batterijen bent.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de batterij.
• Houd de batterij buiten bereik van kinderen.
• Laad de batterij op in een ruimte met een goede luchtstroom.
• Houd ontvlambare materialen op een minimale afstand van 1 m wanneer u de batterij oplaadt.
• Gooi vervangen batterijen weg.
• Er kunnen explosieve gassen uit de batterij komen. Rook niet in de buurt van de batterij. Houd de batterij uit de buurt van open vuur en vonken.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Het product is zwaar en kan letsel of schade aan eigendommen of de omgeving veroorzaken. Voer geen onderhoud uit aan de motor of het maaidek zonder deze voorwaarden:

• De motor is uit.
• Het product staat geparkeerd op een vlakke ondergrond.
• De parkeerrem is ingeschakeld.
• De contactsleutel staat in de stop positie en is verwijderd.
• De messen zijn uitgeschakeld.
• Alle bewegende onderdelen zijn gestopt.
• De ontstekingskabels zijn verwijderd van de bougies.

Vloeistof die onder druk ontsnapt, kan voldoende kracht hebben om de huid te penetreren en ernstig letsel te veroorzaken. Als er vloeistof in de huid wordt geïnjecteerd, zoek dan onmiddellijk medische hulp. Houd lichaam en handen uit de buurt van gaatjes of nozzles die vloeistof onder hoge druk uitstoten. Als er een lek optreedt, laat het product dan onmiddellijk onderhouden door een getrainde technicus.

De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Laat het product niet draaien in gesloten ruimtes of ruimtes zonder voldoende luchtstroom.

• Houd het product in goede staat. Vervang versleten of beschadigde onderdelen.
  Wees voorzichtig bij het onderhouden van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of wijzig het/de mes(sen) niet.
  Indien aanwezig, koppel de bougiekabel(s) en de negatieve accukabel los voordat u reparaties uitvoert. Voor de beste prestaties en veiligheid, voer regelmatig onderhoud uit aan het product zoals aangegeven in het onderhoudsschema. Raadpleeg Maintenance schedule (Onderhoudsschema).
• Elektrische schokken kunnen letsel veroorzaken. Raak de kabels niet aan wanneer de motor aan staat. Voer geen functietest uit op het ontstekingssysteem met uw vingers.
• Laat het product afkoelen voordat u onderhoud uitvoert in de buurt van de motor.
• De messen zijn scherp en kunnen snijwonden veroorzaken. Wind bescherming rond de messen of gebruik beschermende handschoenen wanneer u aan de messen werkt.
• Draai de motor niet rond als de bougie of ontstekingskabel is verwijderd.
• Zorg ervoor dat alle moeren en bouten correct zijn aangedraaid en dat de apparatuur in goede staat is.
• Wijzig de afstelling van regelaars niet. Als het motortoerental te hoog is, kunnen de productcomponenten beschadigd raken. Raadpleeg Technical data (Technische gegevens) voor het hoogst toegestane motortoerental.
• Het product is alleen goedgekeurd met de apparatuur die door de fabrikant is geleverd of aanbevolen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna Z554L - Zero-Turn Grasmaaier Handleiding

Beschikbare talen
