TP-Link TL-PA4010P, TL-PA4015P Handleiding

Over deze handleiding

Deze handleiding is een aanvulling op de Snelinstallatiegids. De Snelinstallatiegids bevat instructies voor een snelle internetinstallatie, terwijl deze handleiding details bevat over elke functie en laat zien hoe u ze configureert in typische scenario's.
De functies die beschikbaar zijn in de Powerline Adapter kunnen variëren afhankelijk van het model en de softwareversie. De beschikbaarheid van de Powerline Adapter kan ook variëren per regio of ISP. Alle afbeeldingen, stappen en beschrijvingen in deze handleiding zijn slechts voorbeelden en geven mogelijk niet uw daadwerkelijke Powerline Adapter-ervaring weer.
^†Compatibel met alle HomePlug AV- en AV2 Standard Powerline-adapters. Dit product is mogelijk niet compatibel met routers of gateways met firmware die is gewijzigd, gebaseerd is op opensourceprogramma's of die niet-standaard of verouderd zijn.
^‡Maximale Powerline-signaalsnelheden zijn de fysieke snelheden die zijn afgeleid van HomePlug AV/AV2-specificaties. Werkelijke Powerline-gegevensdoorvoer en Powerline-bereik worden niet gegarandeerd en zullen variëren als gevolg van netwerkomstandigheden en omgevingsfactoren, waaronder elektrische storing, hoeveelheid verkeer en netwerkoverhead, AFCI-stroomonderbreker en of Powerline zich op een afzonderlijk circuit bevindt.

Conventies
In deze handleiding worden de volgende conventies gebruikt:

Conventie	Beschrijving
Teal onderstreept	Hyperlinks zijn blauwgroen en onderstreept. U kunt klikken om door te verwijzen naar een website of een specifiek gedeelte.
Teal	Belangrijke informatie wordt weergegeven in blauwgroen, inclusief de tekst van de beheerpagina, zoals menu's, items, knoppen, enzovoort.
Opmerking:	Het negeren van dit type opmerking kan leiden tot een storing of schade aan het apparaat.
Tips:	Geeft belangrijke informatie aan die u helpt uw apparaat beter te gebruiken.

Meer info

• De nieuwste software, beheer-app en hulpprogramma zijn beschikbaar in het Downloadcentrum op https://www.tp-link.com/support.
• De Snelinstallatiegids (QIG) is te vinden waar u deze gids vindt of in de productverpakking.
• Specificaties zijn te vinden op de productpagina op https://www.tp-link.com.
• Er is een TP-Link-community beschikbaar waar u onze producten kunt bespreken op https://community.tp-link.com.
• Onze contactgegevens voor technische ondersteuning zijn te vinden op de pagina Contact Technische ondersteuning op https://www.tp-link.com/support.

Maak kennis met uw Powerline-adapter

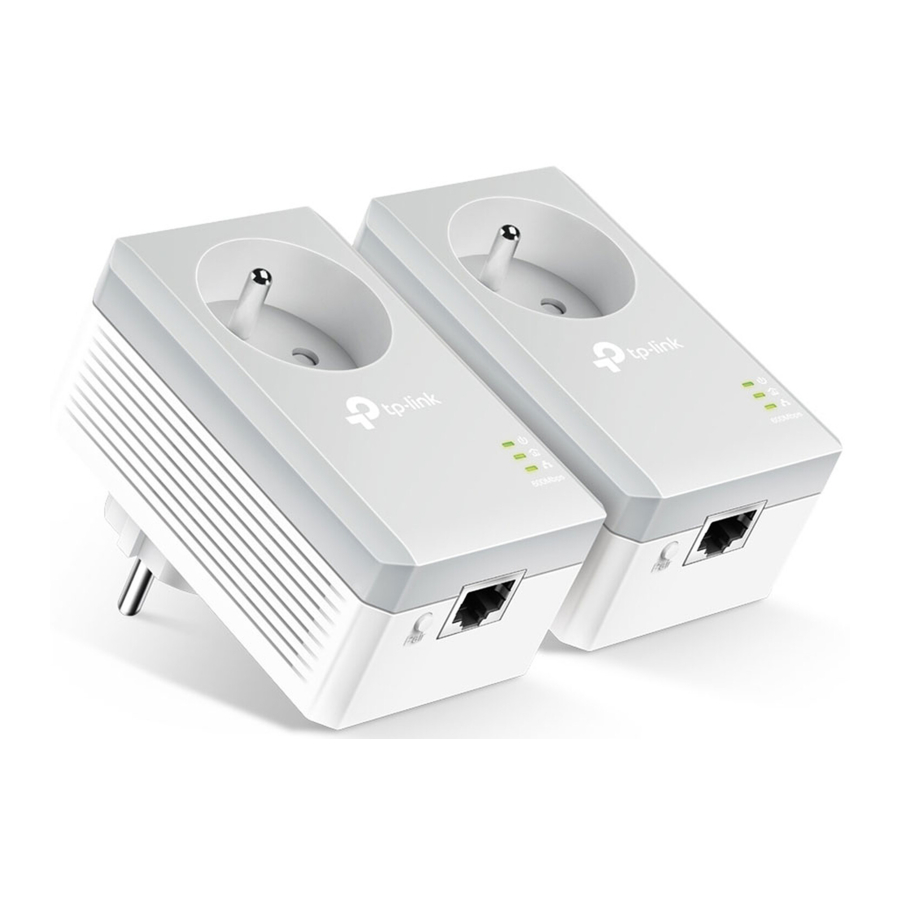

Productoverzicht

TP-Link powerline-adapter is bedoeld om uw bestaande thuisnetwerk uit te breiden, met behulp van het elektrische circuit van uw huis.
Het geïntegreerde stopcontact op de powerline-adapter biedt een stopcontact voor andere elektronische apparaten. Het ingebouwde ruisfilter elimineert elektrische signaalruis en garandeert daardoor de hoogwaardige overdracht van gegevens via powerline.

Productuiterlijk

Het uiterlijk van uw powerline-adapter kan enigszins afwijken van de afbeelding vanwege de regio en productversie. TL-PA4010P (Europese versie) wordt in deze handleiding gebruikt ter illustratie.

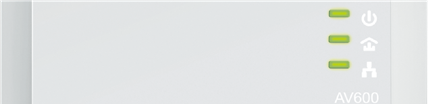

LED-legenda

LED's geven de werkstatus van de powerline-adapter aan. Raadpleeg de volgende tabel voor meer informatie.

Naam	Status	Indicatie
Power	Aan/Uit Knipperend	De powerline-adapter is aan of uit. Snel: koppelen is bezig. Langzaam: energiebesparende modus is ingeschakeld.*
Powerline	Aan Uit	De powerline-adapter is verbonden met een powerline-netwerk. De powerline-adapter is niet verbonden met een powerline-netwerk.
Ethernet	Aan Uit	De Ethernet-poort is aangesloten. De Ethernet-poort is niet aangesloten.

* Als het apparaat dat op de adapter is aangesloten langer dan 5 minuten is uitgeschakeld of inactief is, schakelt de powerline-adapter automatisch over naar de energiebesparende modus.

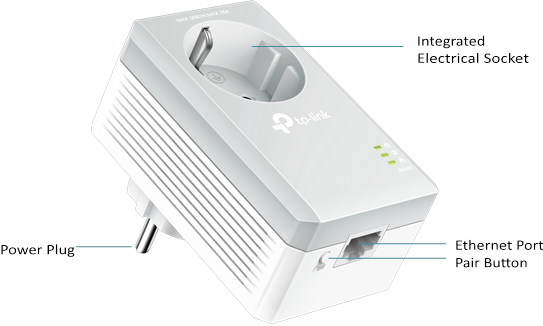

Fysieke interface

Geïntegreerd stopcontact
Het geïntegreerde stopcontact is een doorvoer-stopcontact dat wordt gebruikt om andere elektronische apparaten van stroom te voorzien. Het ingebouwde ruisfilter vermindert elektrische ruis en garandeert daardoor de prestaties.

Stekker
De powerline-adapter heeft een stekker die kan worden aangesloten op een stopcontact.

Pair-knop
Houd de knop 1 seconde ingedrukt om een powerline-netwerk in te stellen of eraan deel te nemen. Ga naar Uw Powerline-netwerk beveiligen door te koppelen voor meer informatie.
Houd de knop langer dan 6 seconden ingedrukt om de powerline-adapter terug te zetten naar de fabrieksinstellingen.

Ethernet-poort
Sluit de Ethernet-poort aan op uw bekabelde apparaten, zoals een computer, een router of een gameconsole, via een Ethernet-kabel.

Uw powerline-adapter gebruiken

Voordat u begint

Powerline-adapters werken in paren. U moet minstens twee powerline-producten hebben om een powerline-netwerk te bouwen. Volg deze principes om uw netwerkprestaties te optimaliseren:

• Alle powerline-adapters moeten op hetzelfde elektriciteitsnetwerk zitten.
• Vermijd het inpluggen van powerline-adapters en krachtige huishoudelijke apparaten (zoals wasmachines en koelkasten) dicht bij elkaar.
• Sluit de powerline-adapter rechtstreeks aan op een stopcontact. Sluit de powerline-adapter niet aan op een stekkerdoos, verlengsnoer of overspanningsbeveiliging.

• Gebruik de powerline-adapter alleen in onderstaande richtingen.


Uw bekabelde netwerk uitbreiden met Plug & Play

Ik wil:
Twee powerline-adapters gebruiken om een nieuw powerline-netwerk in mijn huis op te zetten.
Ik heb bijvoorbeeld een router in mijn huis, maar er zijn niet genoeg LAN-poorten voor al mijn bekabelde apparaten. Ik wil geen complexe en dure bekabeling. Mensen vertelden me dat ik dit probleem kan oplossen met twee powerline-adapters.

Hoe kan ik dat doen?

1. Sluit een van de powerline-adapters aan op een beschikbare LAN-poort van de router met behulp van een ethernetkabel.
2. Sluit de powerline-adapter aan op een stopcontact.
3. Sluit de andere powerline-adapter aan op een stopcontact op hetzelfde stroomcircuit op de plaats waar u internet wilt. Wacht tot de powerline-led brandt.
   Opmerking: als de led uit is, raadpleegt u Wat moet ik doen als de powerline-led uit is? voor gedetailleerde informatie.
4. Sluit uw bekabelde apparaat, zoals een computer of gameconsole, aan op de powerline-adapter via een ethernetkabel.


Klaar!
Geniet nu van het internet!

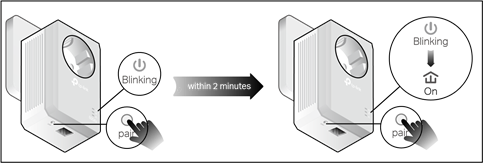

Uw powerline-netwerk beveiligen door te koppelen

Alle powerline-adapters delen een aantal algemene fabrieksinstellingen en kunnen met elkaar communiceren. Als u wilt dat uw powerline-adapters alleen met uw eigen powerline-adapters communiceren, moet u ze koppelen. Zo wordt een beveiligd powerline-netwerk gevormd en kunnen andere powerline-adapters niet langer deelnemen aan uw powerline-netwerk zonder te worden gekoppeld.
Opmerking: u kunt slechts twee apparaten tegelijk koppelen.

Ik wil:
Mijn powerline-netwerk beveiligen en voorkomen dat andere powerline-apparaten aan mijn netwerk worden toegevoegd.
Ik heb bijvoorbeeld mijn netwerk uitgebreid met de Plug & Play-methode. Nu wil ik mijn netwerk beveiligen.

Hoe kan ik dat doen?

1. Controleer of de stroom-leds van alle powerline-apparaten continu branden.
   Tips: we raden aan om uw powerline-apparaten dicht bij elkaar te plaatsen of zo dicht mogelijk bij elkaar te plaatsen tijdens het koppelen. Uw instellingen worden niet beïnvloed. De apparaten kunnen worden verplaatst naar de plaats waar ze nodig zijn zodra het koppelen is voltooid.
2. Druk 1 seconde op de koppelingsknop op een van de powerline-apparaten. De stroom-led begint te knipperen.
3. Druk binnen 2 minuten 1 seconde op de koppelingsknop op een andere powerline-adapter. De stroom-led begint te knipperen. Wanneer de powerline-led gaat branden, is het koppelingsproces voltooid.


Klaar!
Geniet van uw veilige powerline-netwerk!

Nog een powerline-adapter toevoegen

Ik wil:
Een nieuwe powerline-adapter toevoegen aan het bestaande powerline-netwerk om mijn netwerk uit te breiden.
Ik heb bijvoorbeeld al een powerline-netwerk opgezet met powerline-apparaten, maar het netwerk bereikt niet overal waar ik het nodig heb. Ik heb er nog een gekocht om mijn netwerk verder uit te breiden.

Hoe kan ik dat doen?

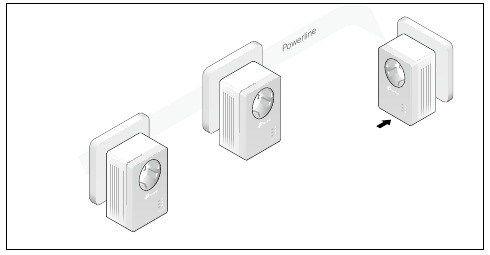

1. Sluit de nieuwe powerline-adapter aan op een stopcontact in de buurt van een van de bestaande powerline-apparaten.


2. Wacht een minuut en controleer of de powerline-led gaat branden. Als deze brandt, gaat u verder met stap 3. Als dit niet het geval is, gaat u verder met stap 2 om de nieuwe powerline-adapter aan het beveiligde powerline-netwerk te koppelen.

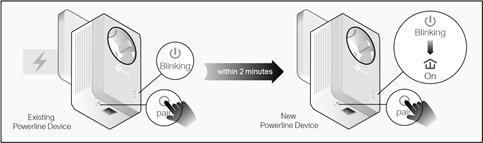

   1. Druk 1 seconde op de koppelingsknop op een van de bestaande powerline-apparaten. De stroom-led begint te knipperen.
   2. Druk binnen 2 minuten 1 seconde op de koppelingsknop op de nieuwe powerline-adapter. De stroom-led begint te knipperen. Wanneer de powerline-led gaat branden, is het koppelingsproces voltooid.

3. Verplaats de nieuwe powerline-adapter naar de plaats waar bekabelde internettoegang nodig is.


Klaar!
Geniet van het internet via uw uitgebreide netwerk!

Uw powerline-netwerk beheren via tpPLC Utility

Met de tpPLC Utility kunt u uw TP-Link powerline-netwerk bekijken en beheren. De duidelijke en intuïtieve interface helpt u om elk powerline-apparaat eenvoudig te configureren.
U kunt het hulpprogramma en de bijbehorende gebruikershandleiding vinden op de productondersteuningspagina op https://www.tp-link.com.

FAQ (veelgestelde vragen)

Hoe reset ik mijn powerline-adapter?

Terwijl de powerline-adapter in het stopcontact zit, houdt u de koppelingsknop langer dan 6 seconden ingedrukt totdat de stroom-led even uitgaat en weer aangaat.

Wat moet ik doen als de powerline-led uit is?

• Probeer een ander stopcontact en zorg ervoor dat alle powerline-apparaten zich op hetzelfde stroomcircuit bevinden.
• Probeer een powerline-netwerk op te zetten door te koppelen. Raadpleeg het bovenstaande gedeelteUw powerline-netwerk beveiligen door te koppelen voor instructies.
• Als het probleem aanhoudt, neemt u contact op met onze technische ondersteuning.

Hoe los ik problemen op als er geen internetverbinding is via mijn powerline-netwerk?

• Zorg ervoor dat alle powerline-apparaten zich op hetzelfde stroomcircuit bevinden.
• Zorg ervoor dat de powerline-leds branden op al uw powerline-apparaten. Als dit niet het geval is, koppelt u alle powerline-apparaten volgens Uw powerline-netwerk beveiligen door te koppelen.
• Zorg ervoor dat alle apparaten correct en veilig zijn aangesloten.
• Controleer of u een internetverbinding hebt door uw computer rechtstreeks op het modem of de router aan te sluiten.

Wat kan ik doen als een succesvol gekoppeld powerline-apparaat geen verbinding meer maakt nadat het naar een nieuwe locatie is verplaatst?

• Probeer een ander stopcontact op hetzelfde stroomcircuit.
• Probeer het opnieuw te koppelen en zorg ervoor dat de powerline-led brandt.
• Controleer op mogelijke storingen als gevolg van wasmachines, airconditioners of andere huishoudelijke apparaten. Sommige powerline-apparaten hebben een geïntegreerd stopcontact. U kunt apparaten in dit stopcontact steken om de elektrische ruis die er vandaan komt te verwijderen, eventueel met behulp van een stekkerdoos.

Website: http://www.tp-link.com/us/
Tel: +1 626 333 0234
Fax: +1 909 527 6804
E-mail: sales.usa@tp-link.com

Veiligheidsinformatie

• Houd het apparaat uit de buurt van water, vuur, vocht of hete omgevingen.
• Probeer het apparaat niet te demonteren, repareren of aan te passen.
• Steek voor passthrough-apparaten de stekkerdozen in de geïntegreerde stopcontacten van de apparaten, maar apparaten van hetzelfde of een ander type mogen niet in normaal gebruik worden gestapeld.

• Steek de powerline-apparaten rechtstreeks in de stopcontacten in de muur, maar niet in de stekkerdozen.
• Zorg ervoor dat het stopcontact goed contact maakt met de aarde.
• Nicht hintereinander stecken.
• Bedrijfstemperatuur: 0°C ~ 40°C (32°F ~104°F) Lees en volg de bovenstaande veiligheidsinformatie bij het bedienen van het apparaat. We kunnen niet garanderen dat er geen ongelukken of schade zullen optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en bedien het op eigen risico.

Uitleg van de symbolen op het productlabel
Symbolen kunnen verschillen per product.
Opmerking: het productlabel is te vinden aan de onderkant van het product en de I.T.E.-voeding.

Symbool	Uitleg
	Klasse II-apparatuur
	Klasse II-apparatuur met functionele aarding
	Wisselstroom
	DC-spanning
	Polariteit van uitgangsklemmen
	Alleen voor gebruik binnenshuis
	Gevaarlijke spanning
	Let op, risico op elektrische schokken
	Markering energie-efficiëntie
	Beschermende aarde
	Aarde
	Frame of chassis
	Functionele aarding
	Let op, heet oppervlak
	Let op
	Gebruikershandleiding
	Stand-by
	"AAN"/"UIT" (push-push)
	Zekering
	Zekering wordt gebruikt in neutraal N
	Let op, vermijd langdurig luisteren op hoge volumeniveaus
	Ontkoppeling, alle stekkers
m	Schakelaar van mini-spleet constructie
µ	Schakelaar van micro-spleet constructie (voor Amerikaanse versie) Schakelaar van micro-spleet / micro-ontkoppelingsconstructie (voor andere versies behalve VS)
ε	Schakelaar zonder contactafstand (halfgeleider schakelapparaat)
