TP-Link TG-3468 Handleiding

Inhoud van de verpakking

De volgende inhoud moet in uw doos zitten:

• Eén TG-3468 Gigabit PCI Express-netwerkadapter
• Snelinstallatiegids
• Eén bron-cd voor TG-3468, inclusief:
  • Drivers
  • Gebruikershandleiding
  • Andere nuttige informatie

Opmerking:
Zorg ervoor dat de verpakking de bovenstaande items bevat. Als een van de vermelde items beschadigd is of ontbreekt, neem dan contact op met uw distributeur.

Conventies
De "Adapter" die in deze gebruikershandleiding wordt genoemd, staat voor TG-3468 Gigabit PCI Express-netwerkadapter zonder verdere uitleg.

Inleiding

Overzicht van het product

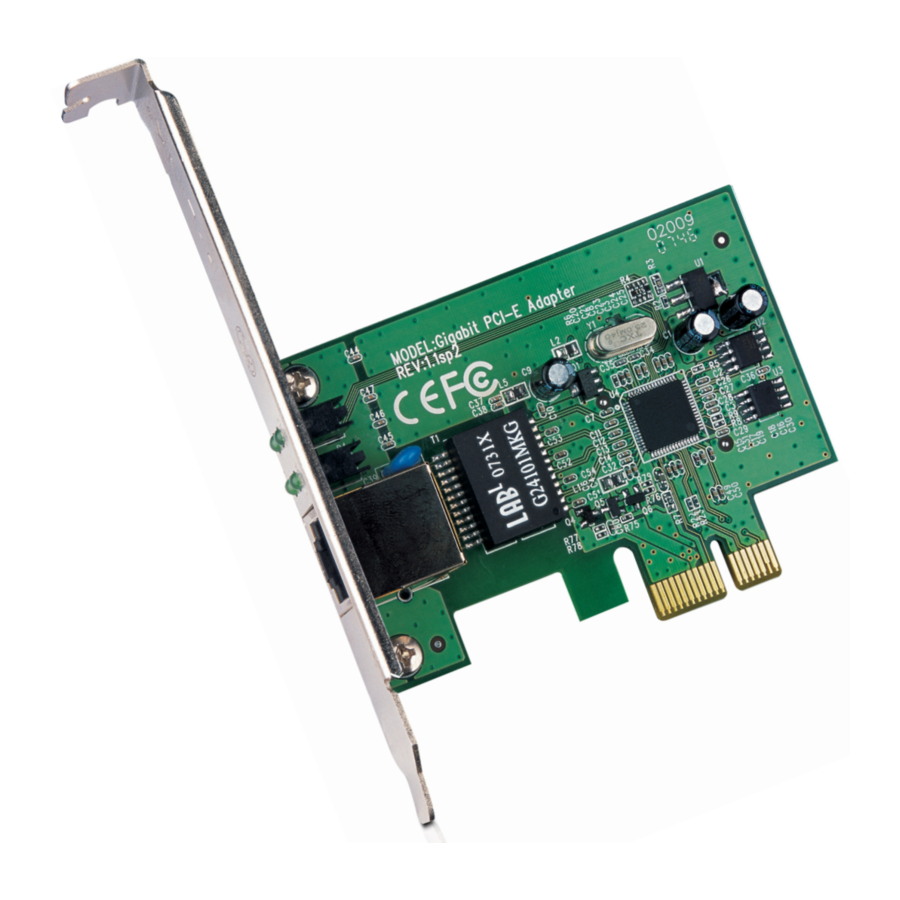

De TG-3468 10/100/1000Mbps PCI EXPRESS Gigabit-netwerkadapter is een zeer geïntegreerde en kosteneffectieve Gigabit Ethernet-adapter die volledig voldoet aan de specificaties van IEEE 802.3, IEEE 802.3u en IEEE 802.3ab.
TG-3468 houdt de kosten laag en elimineert gebruiksbarrières. Het is de gemakkelijkste manier om een netwerk te upgraden van 10/100 Mbps naar 1000 Mbps. Het ondersteunt automatisch een netwerksnelheid van 10/100 Mbps in Half-Duplex- en Full-Duplex-overdrachtsmodi, en 1000 Mbps in Full-Duplex-overdrachtsmodus, met behulp van Auto-Negotiation-technologie om de netwerksnelheid te detecteren. Het kan op grote schaal worden gebruikt in de meeste moderne besturingssystemen en bevat een boot-ROM voor schijfloze werkstations.

Functies

• Geïntegreerde 10/100/1000 Mbps-transceiver
• Ondersteuning voor PCI Express 1.0a
• Volledig compatibel met IEEE 802.3, IEEE 802.3u, IEEE802.3ab
• Auto-Negotiation met Next Page-mogelijkheid
• Ondersteuning voor paarverwisseling/polariteit/skew-correctie
• Crossover Detection & Auto-Correction
• Wake-on-LAN en remote wake-up ondersteuning
• Microsoft NDIS5 Checksum Offload (IP, TCP, UDP) en Largesend Offload ondersteuning
• Ondersteuning voor Full Duplex flow control (IEEE802.3X)
• Ondersteuning voor IEEE 802.1p Layer 2 Priority Encoding en IEEE802.1Q VLAN-tagging
• Ondersteuning voor power down/link down energiebesparing
• Ondersteuning voor drivers voor Linux-2.4.x, Linux-2.6.x, Windows XP, Windows 2000, Windows Vista (32bit/64bit) en Windows 7 (32bit/64bit)

LED-status

Er zijn vier LED's, waaronder een 10 Mbps Link/Act LED, een 100 Mbps Link/Act LED, een 1000 Mbps Link/Act LED en een Full Duplex Mode LED.

• De Link/Act LED's van de TG-3468 PCI EXPRESS 10/100/1000M LAN-kaart geven de Link/Act-status aan. Ze lichten op wanneer er een verbinding is gemaakt en knipperen wanneer de adapter gegevens verzendt of ontvangt.
• De Full Duplex LED licht op wanneer de adapter in full duplex werkt.

Installatiegids

Hardware-installatie

Volg de onderstaande stappen om de adapter te installeren:

1. Schakel uw computer uit en trek de stekker en alle kabels uit het stopcontact.
2. Verwijder de behuizing van uw computer.
3. Zoek een beschikbaar PCI Express-slot.
4. Verwijder de schroef waarmee de achterplaat is bevestigd (het kleine stukje metaal dat de opening voor de PCI Express-kaart op het achterpaneel van uw computer afdekt) en verwijder vervolgens de achterplaat.
5. Plaats de adapter voorzichtig in het PCI Express-slot. Raak de metalen connector op de adapter niet aan.
6. Bevestig de adapter aan de behuizing met de schroef die u van de achterplaat hebt verwijderd.
7. Plaats de behuizing van uw computer terug.
8. Sluit de stekker en andere kabels aan en schakel vervolgens uw computer in.

Opmerking:

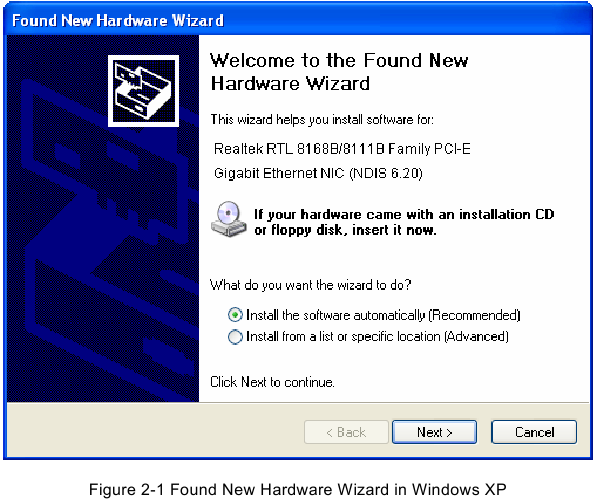

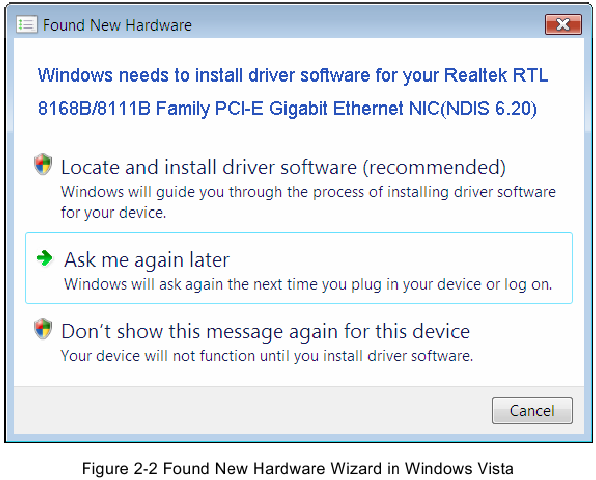

Wanneer de hardware succesvol op uw computer is geïnstalleerd, wordt u gevraagd om de 'Wizard Nieuwe Hardware gevonden' (zoals weergegeven in Afbeelding 2-1 en Afbeelding 2-2); klik op Annuleren en volg vervolgens de stappen voor Software-installatie om de driver voor uw adapter te installeren.

Software-installatie

Dit gedeelte leidt u door de installatieprocedures voor Windows XP, Windows 7 en Windows Vista. Volg de stappen zorgvuldig.

Voor Windows XP

1. Plaats de TP-LINK resource-cd in het cd-romstation.
2. Klik met de rechtermuisknop op het pictogram Mijn Computer op het bureaublad en klik vervolgens op Beheren.

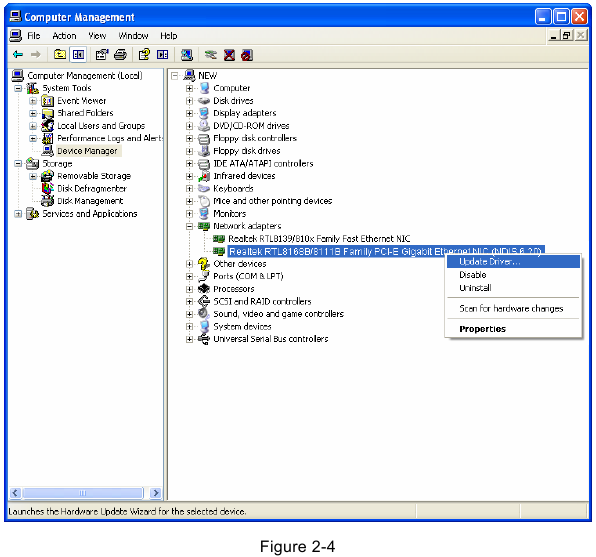

3. Het scherm Computerbeheer verschijnt zoals weergegeven in Afbeelding 2-4. Klik op Apparaatbeheer en u ziet de verschillende opties aan de rechterkant. Klik op Netwerkadapters en zoek in de vervolgkeuzelijst de nieuwe netwerkadapter Realtek RTL 8168B/8111B Family PCI-E Gigabit Ethernet NIC (NDIS 6.20) die u hebt geïnstalleerd. Klik er met de rechtermuisknop op en selecteer Stuurprogramma bijwerken....

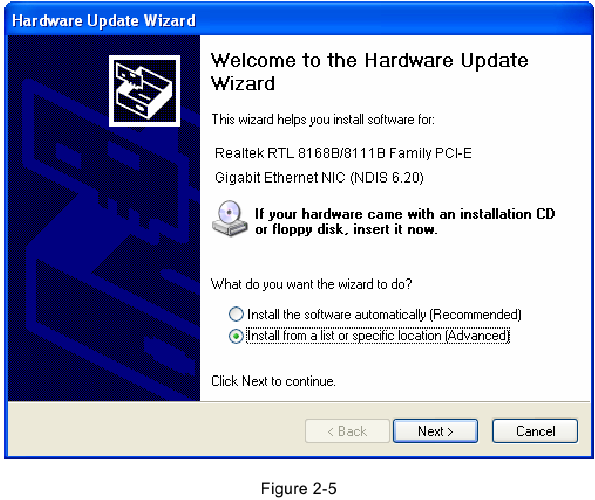

4. Het venster Wizard Hardware bijwerken verschijnt zoals weergegeven in Afbeelding 2-5. Selecteer Installeren vanaf een lijst of specifieke locatie [Geavanceerd] en klik vervolgens op Volgende.

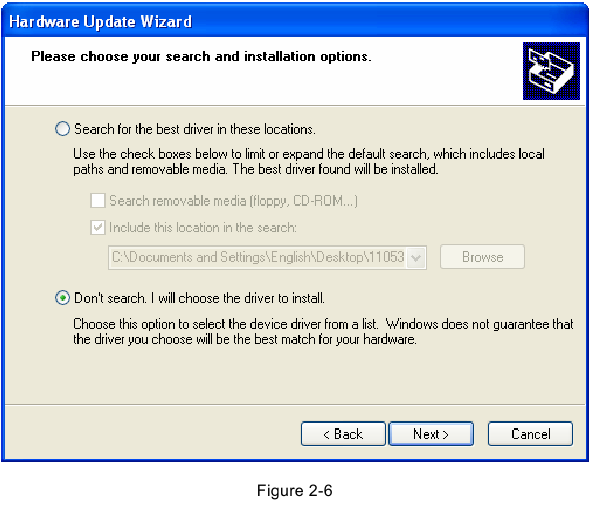

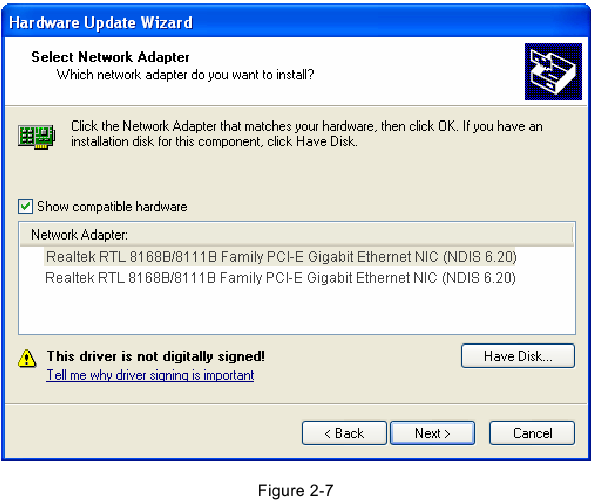

5. Selecteer Niet zoeken. Ik kies het stuurprogramma dat ik wil installeren en klik vervolgens op Volgende.

6. Klik op Bladeren....

7. Klik op Bladeren....

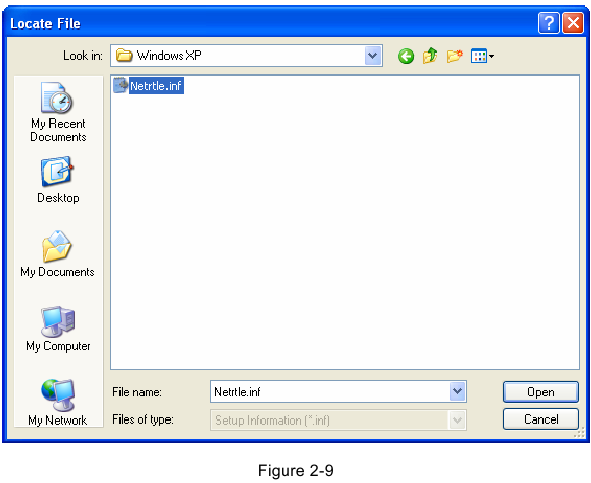

8. Zoek het juiste productmodel (TG-3468) en besturingssysteem (Windows XP) in de resource-cd-directory en kies het .inf-bestand en klik vervolgens op Openen.

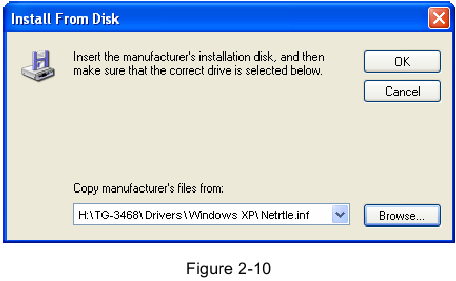

9. Ga terug naar het scherm Installeren vanaf schijf en klik op OK.

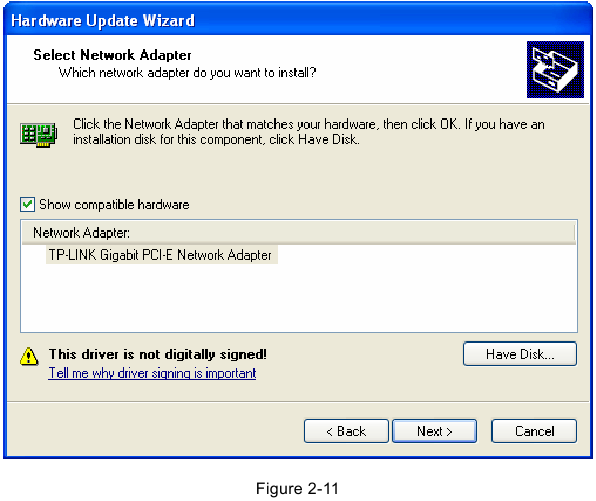

10. Klik op Volgende.

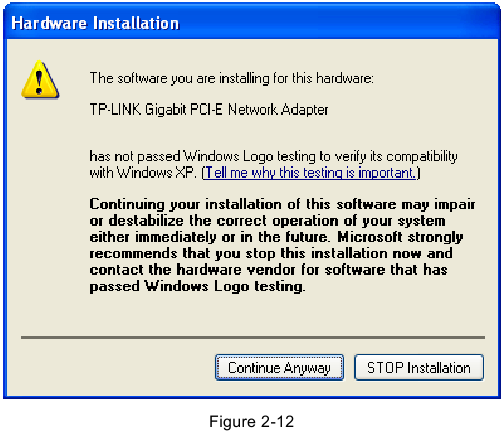

11. Het scherm Hardware-installatie verschijnt zoals weergegeven in Afbeelding 2-12; selecteer Toch doorgaan.

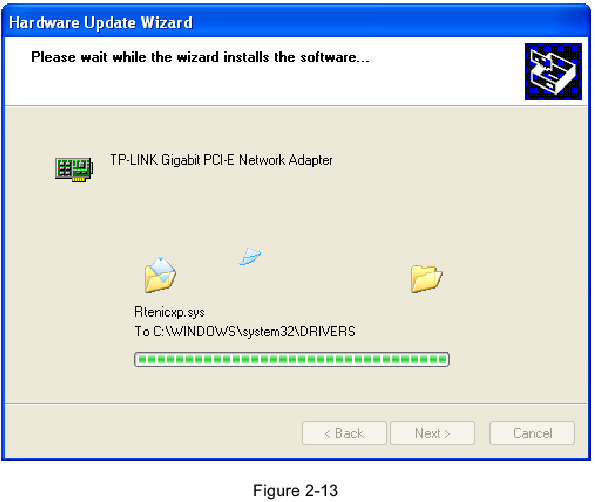

12. Wacht een paar seconden op de installatie.

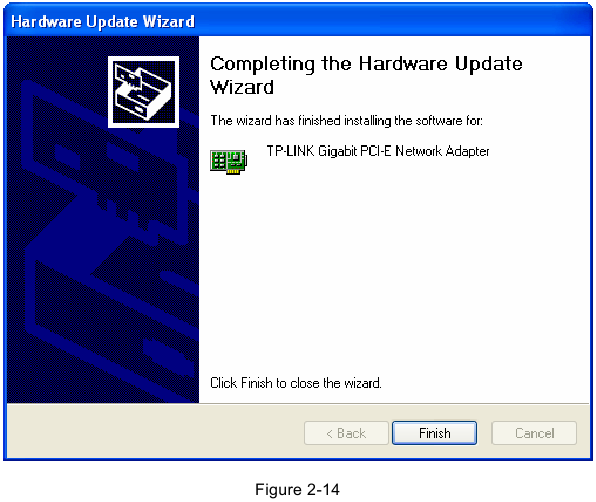

13. Klik op Voltooien om de installatie te voltooien.


Voor Windows 7

1. Plaats de TP-LINK resource-cd in het cd-romstation.
2. Klik met de rechtermuisknop op het pictogram Computer op het bureaublad en klik vervolgens op Beheren.

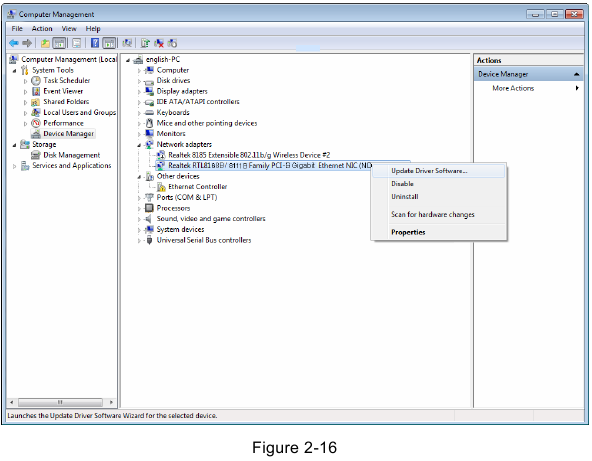

3. Het scherm Computerbeheer verschijnt zoals weergegeven in Afbeelding 2-16. Klik op Apparaatbeheer en u ziet de verschillende opties aan de rechterkant. Klik op Netwerkadapters en zoek in de vervolgkeuzelijst de nieuwe netwerkadapter Realtek RTL 8168B/8111B Family PCI-E Gigabit Ethernet NIC (NDIS 6.20) die u hebt geïnstalleerd. Klik er met de rechtermuisknop op en selecteer Stuurprogramma's bijwerken....

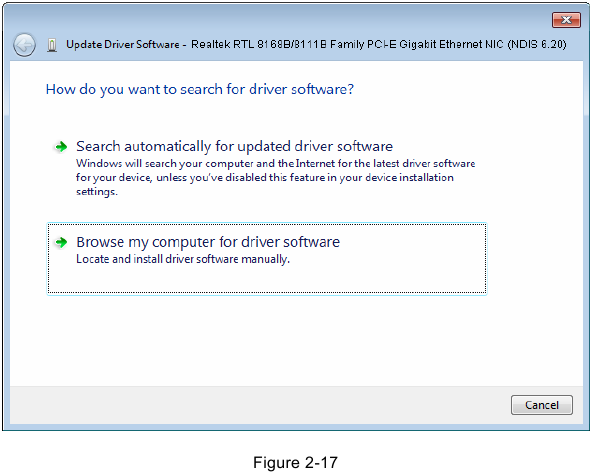

4. Het volgende scherm verschijnt zoals weergegeven in Afbeelding 2-17. Selecteer Op mijn computer naar stuurprogramma's zoeken.

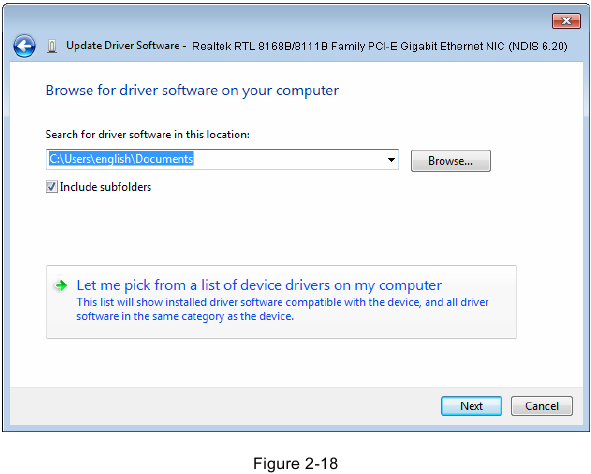

5. Selecteer Ik wil kiezen uit een lijst met apparaatstuurprogramma's op mijn computer en klik vervolgens op Volgende.

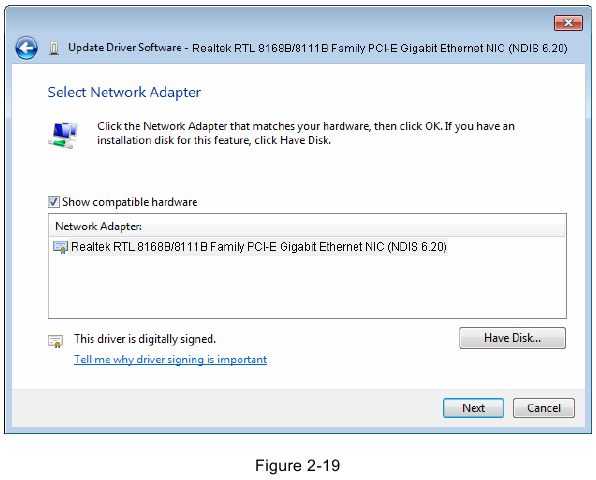

6. Klik op Bladeren... in het scherm zoals weergegeven in Afbeelding 2-19.

7. Klik op Bladeren... in het venster Installeren vanaf schijf zoals weergegeven in Afbeelding 2-20.

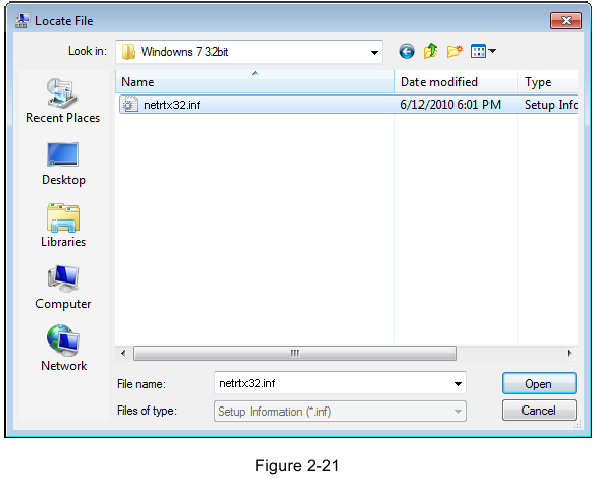

8. Zoek het juiste productmodel (TG-3468) en besturingssysteem (Windows 7) in de resource-cd-directory en kies het .inf-bestand en klik vervolgens op Openen.

9. Ga terug naar het venster Installeren vanaf schijf zoals weergegeven in Afbeelding 2-22 en klik op OK.

10. Klik op Ja in het venster Waarschuwing voor het bijwerken van het stuurprogramma om door te gaan met de installatie.

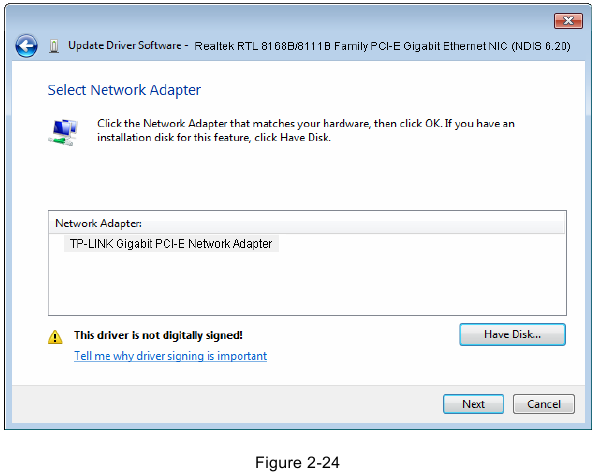

11. Klik op Volgende in het volgende scherm zoals weergegeven in Afbeelding 2-24.

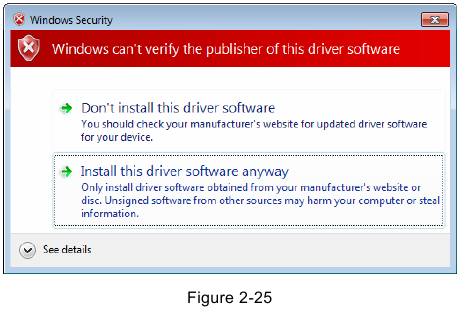

12. Selecteer Deze stuurprogramma's toch installeren in het venster Windows-beveiliging zoals weergegeven in Afbeelding 2-25.

13. Wacht een paar seconden op de installatie.

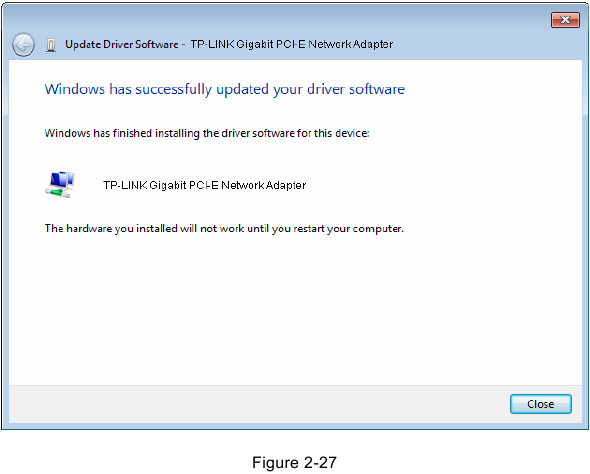

14. Klik op Sluiten om de installatie te voltooien.

15. Klik op Ja in het venster Systeeminstellingen wijzigen (zoals weergegeven in Afbeelding 2-28) om de computer opnieuw op te starten, zodat de installatie van kracht wordt.


Voor Windows Vista

1. Plaats de TP-LINK resource-cd in het cd-romstation.
2. Klik met de rechtermuisknop op het pictogram Computer op het bureaublad en klik vervolgens op Beheren.

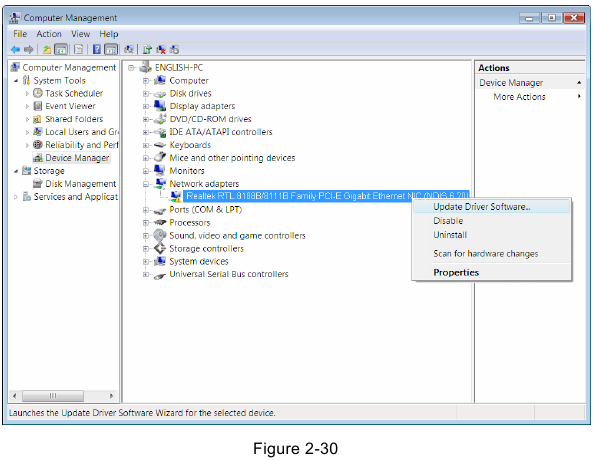

3. Het scherm Computerbeheer verschijnt zoals weergegeven in Afbeelding 2-30. Klik op Apparaatbeheer en u ziet de verschillende opties aan de rechterkant. Klik op Netwerkadapters en zoek in de vervolgkeuzelijst de nieuwe netwerkadapter Realtek RTL 8168B/8111B Family PCI-E Gigabit Ethernet NIC (NDIS 6.20) die u hebt geïnstalleerd. Klik er met de rechtermuisknop op en selecteer Stuurprogramma's bijwerken....

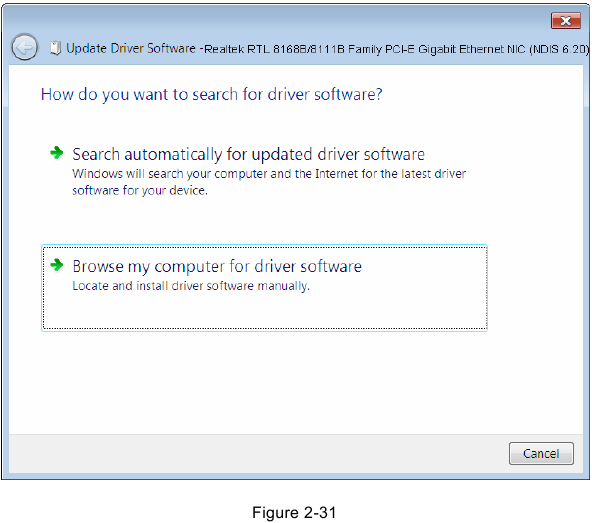

4. Het volgende scherm verschijnt zoals weergegeven in Afbeelding 2-31. Selecteer Op mijn computer naar stuurprogramma's zoeken.

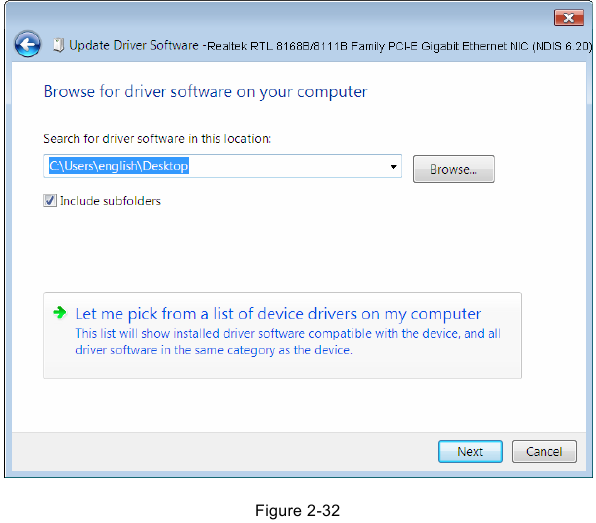

5. Selecteer Ik wil kiezen uit een lijst met apparaatstuurprogramma's op mijn computer en klik vervolgens op Volgende.

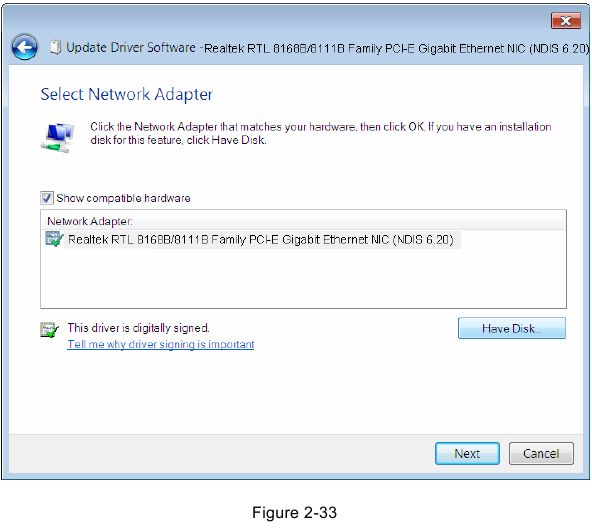

6. Klik op Bladeren... in het scherm zoals weergegeven in Afbeelding 2-33.

7. Klik op Bladeren... in het venster Installeren vanaf schijf zoals weergegeven in Afbeelding 2-34.

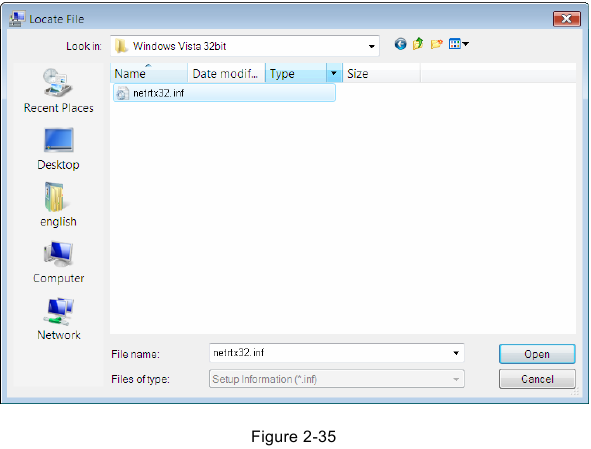

8. Zoek het juiste productmodel (TG-3468) en besturingssysteem (Window Vista) in de resource-cd-directory en kies het .inf-bestand en klik vervolgens op Openen.

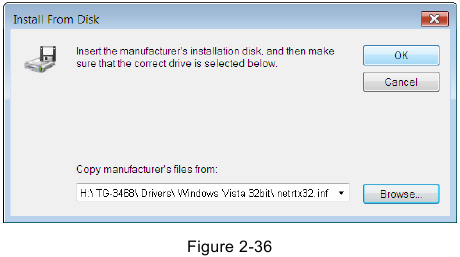

9. Ga terug naar het venster Installeren vanaf schijf zoals weergegeven in Afbeelding 2-36 en klik op OK.

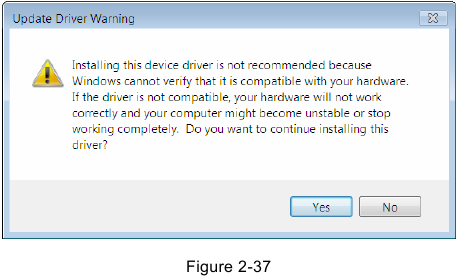

10. Klik op Ja in het venster Waarschuwing voor het bijwerken van het stuurprogramma om door te gaan met de installatie.

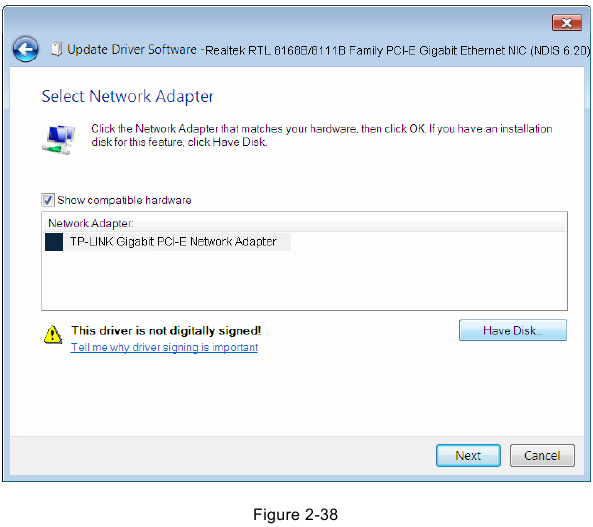

11. Klik op Volgende in het volgende scherm zoals weergegeven in Afbeelding 2-24.

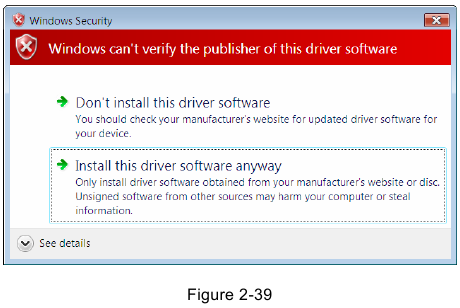

12. Selecteer Deze stuurprogramma's toch installeren in het venster Windows-beveiliging zoals weergegeven in Afbeelding 2-39.

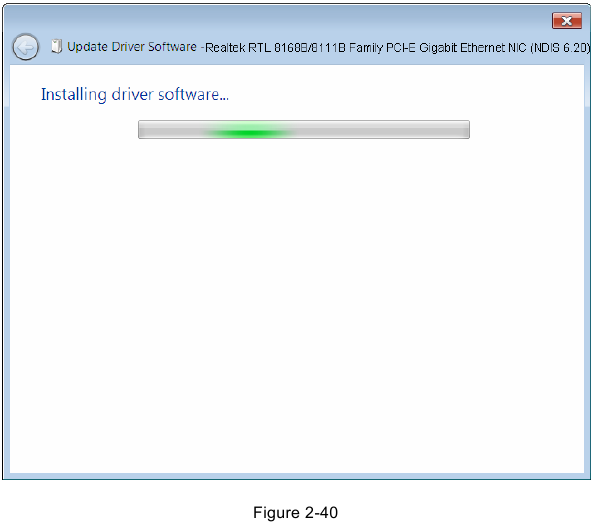

13. Wacht een paar seconden op de installatie.

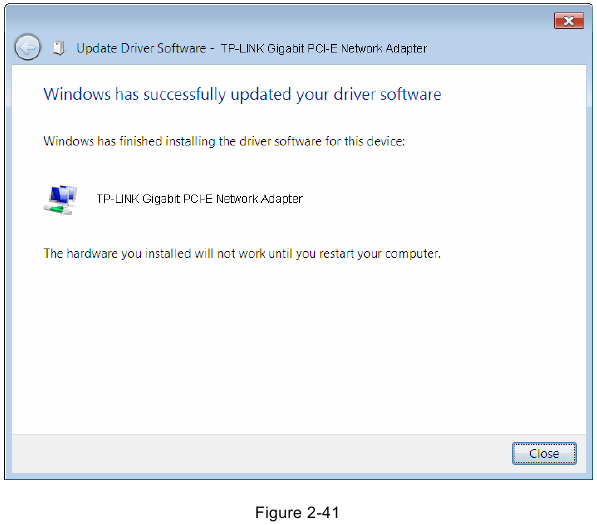

14. Klik op Sluiten om de installatie te voltooien.

15. Klik op Ja in het venster Systeeminstellingen wijzigen (zoals weergegeven in Afbeelding 2-42) om de computer opnieuw op te starten, zodat de installatie van kracht wordt.


Specificaties

Probleemoplossing

1. Wat moet ik doen als de pc de nieuwe hardware niet kan vinden?
   Controleer of de netwerkadapter goed in het PCI Express-slot is geplaatst; zo niet, plaats de adapter dan opnieuw.
   Als het probleem aanhoudt, probeer dan een ander PCI Express-slot.
2. Wat moet ik doen als de pc de nieuwe hardware niet kan identificeren?

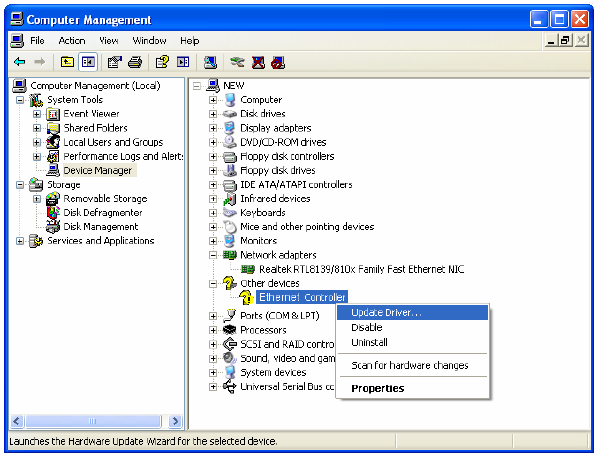

   Als u de netwerkadapter die u hebt geïnstalleerd niet kunt vinden door naar "(Mijn) Computer > Beheren > Apparaatbeheer > Netwerkadapter >..." te gaan; ga naar "(Mijn) Computer > Beheren > Apparaatbeheer > Andere apparaten > Ethernet Controller" en volg de rest van de stappen van de software-installatie om het stuurprogramma bij te werken.
