Acer CB342CUR-uitbreidingshandleiding

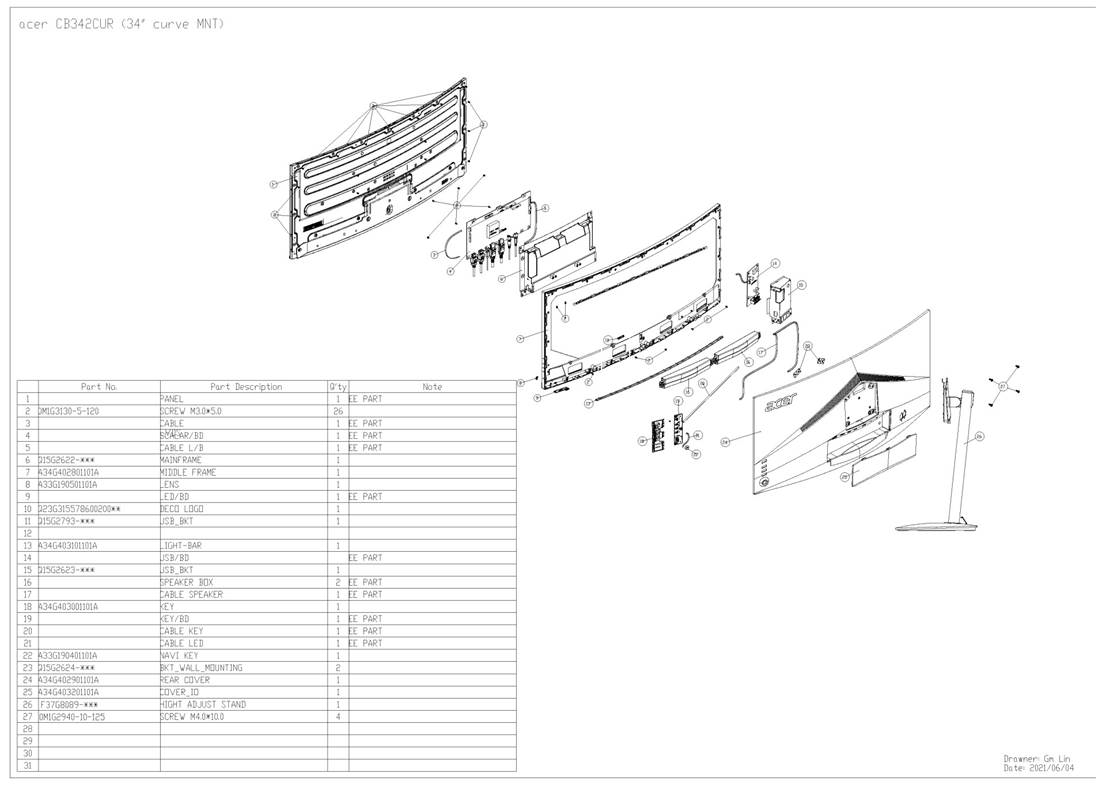

Explosietekening met lijst van onderdelen

Explosietekening met lijst van onderdelen

Item TPV-onderdeelnummer Beschrijving Acer-onderdeelnummer
1 750GBG340U6B11N000 PANEEL
2 0M1G3130-5-120 SCHROEF M3.0*5.0
3 F95G801841D404 LVDS-KABELS
4 756GFHCB0BA0110000 HOOFDBORD
5 F95G801841D404 KABEL L/B
6 Q15G2622109 HOOFDFRAME
7 705GFACS813 MIDDENFRAME
8 N/A LENS
9 LEPCFQL1WB LED-BORD
10 Q23G3155786002 DECO-LOGO
13 N/A LICHTBALK
14 USBIQAE USB-BORD
15 Q15G2882101 USB BKT
16 F78G0090650YAA00NT LUIDSPREKERBOX
17 F95G8014S4Q081RPNT LUIDSPREKERKABEL
18 A33G1936AEM-1L0100 TOETS
19 KEPCFQK9WB TOETSENBORD
20 F95G8014-6Q845RPNT TOETSENKABEL
21 F95G8022-3Q719RPNT LED-KABEL
22 A33G2016AEM-2L0100 NAVI-TOETS
23 Q15G2228103 BKT_WALL_MOUNTING
24 A34G4161AEM-3L0130 ACHTERKANT
25 A34G4163AEM-1L0100 COVER_IO
26 F37G8089011 STANDAARD
27 0M1G2940-10-125 SCHROEF

Mechanische instructie

Benodigde gereedschappen
Vermeld het type en de grootte van de gereedschappen die doorgaans kunnen worden gebruikt om het product te demonteren tot een punt waarop componenten en materialen die een selectieve behandeling vereisen, kunnen worden verwijderd. Gereedschapsbeschrijving:

  • Schroevendraaier (kruiskop, zeskantkop)
  • Zakmes

Demontageprocedures

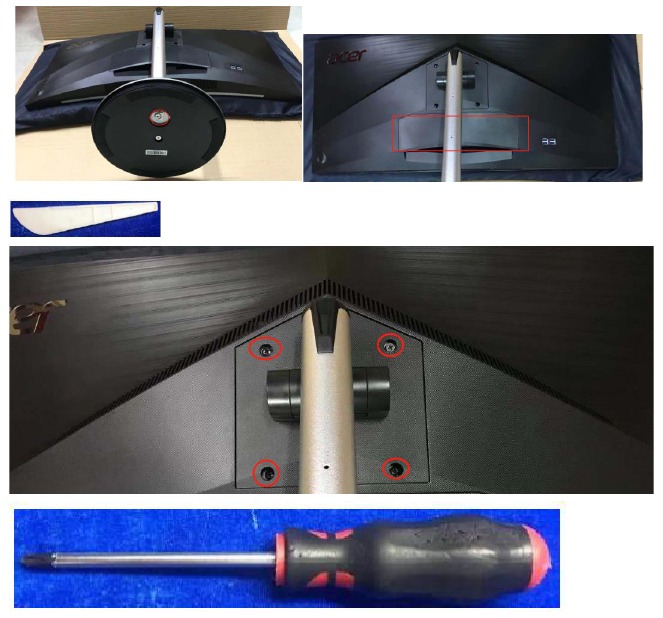

  1. Leg de monitor met de voorkant naar beneden op een bijpassend kussen.
    1. Gebruik uw vinger om de schroef los te draaien om de basis te verwijderen.
    2. Gebruik het gereedschap om de scharnierafdekking te verwijderen.
    3. Draai de schroeven los om de standaard Assy te verwijderen.
      Demontageprocedures - Stap 1
  2. Verwijder de achterkant.

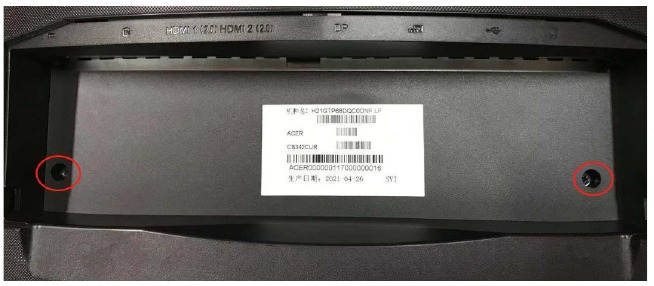

  1. Draai de schroeven los.
    Demontageprocedures - Stap 2
    Demontageprocedures - Stap 3

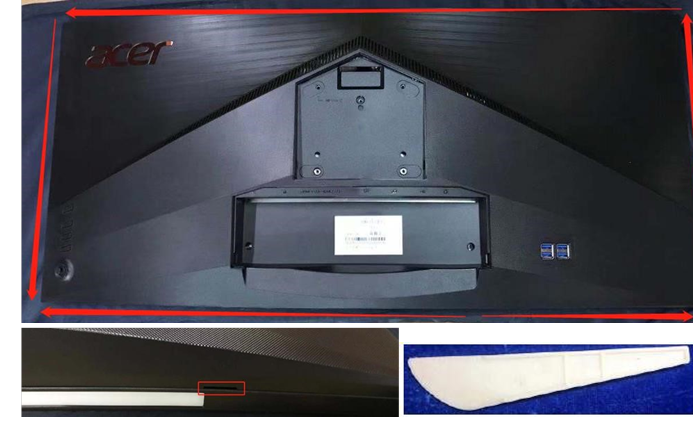

  2. Gebruik een hulpmiddel (zoals op de afbeelding) om alle vergrendelingen te openen. (Wees voorzichtig met de positie van het toetsenbord.) Opmerking: begin altijd bij het openingsgat aan de onderkant van de hoes. Open het NIET te hard! Dit kan schade aan de hoes veroorzaken.
    Demontageprocedures - Stap 4

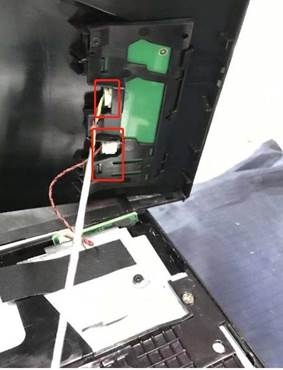

  3. Koppel de kabel los om de achterkant volledig te verwijderen.

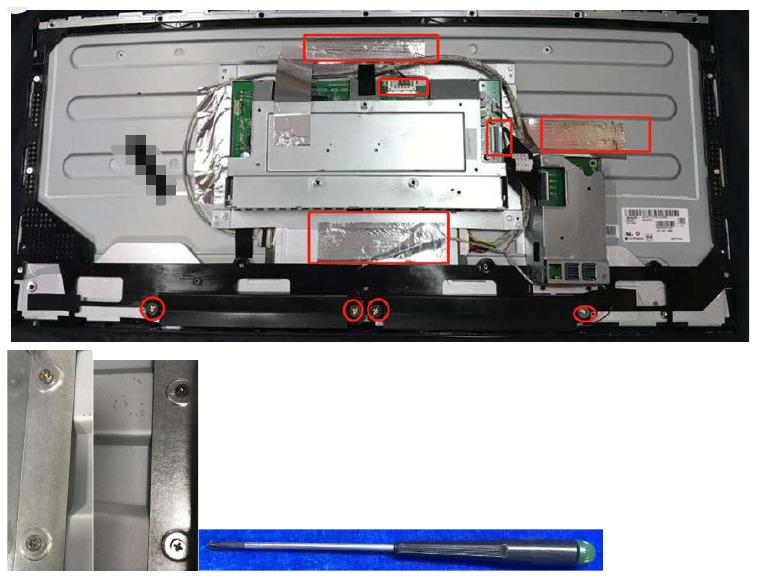

  1. Koppel de kabels los, scheur alle tapes af, draai de schroeven los om het hoofdframe, de USB BKT en de luidsprekers te verwijderen.
    Demontageprocedures - Stap 5

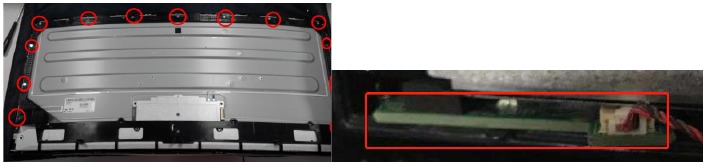

  2. Draai de schroeven los om het middenframe te verwijderen en het LED-bord eruit te halen.
    Demontageprocedures - Stap 6

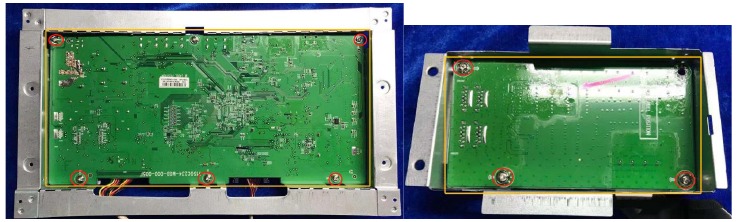

  3. Draai de schroeven los om het moederbord en het USB-bord afzonderlijk te scheiden.
    Demontageprocedures - Stap 7

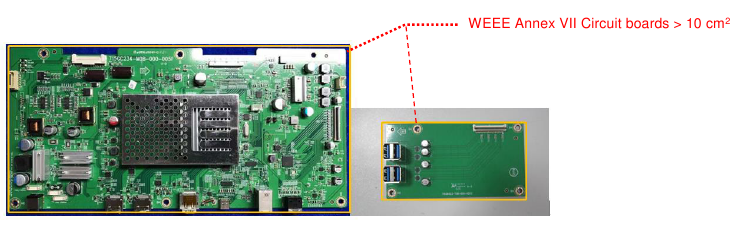

  4. Het hoofdbord, USB-bord
    gevaarOPMERKING: printplaten > 10 cm2 zijn gemarkeerd met de gele rechthoek zoals de bovenstaande afbeelding laat zien. Maak de printplaten los en volg de plaatselijke voorschriften voor de verwijdering.
    Demontageprocedures - Stap 8

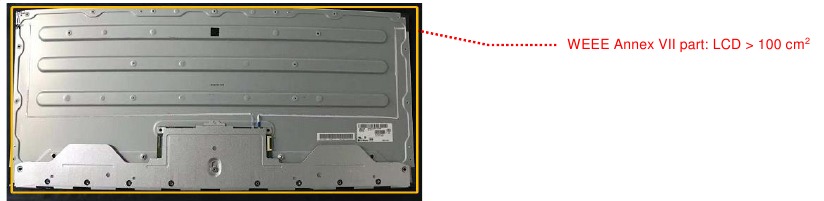

  5. Maak de schroeven los om het middenframe van het paneel te scheiden.
    gevaarOPMERKING: printplaten > 10 cm2 zijn gemarkeerd met de gele rechthoek zoals de bovenstaande afbeelding laat zien. Maak de printplaten los en volg de plaatselijke voorschriften voor de verwijdering.
    Demontageprocedures - Stap 9

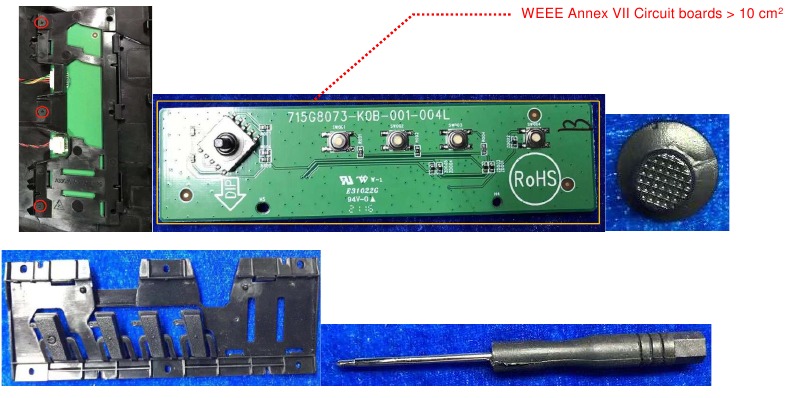

  6. Draai de schroeven los en verwijder het toetsenbord
    Demontageprocedures - Stap 10

Firmware-upgradeproces

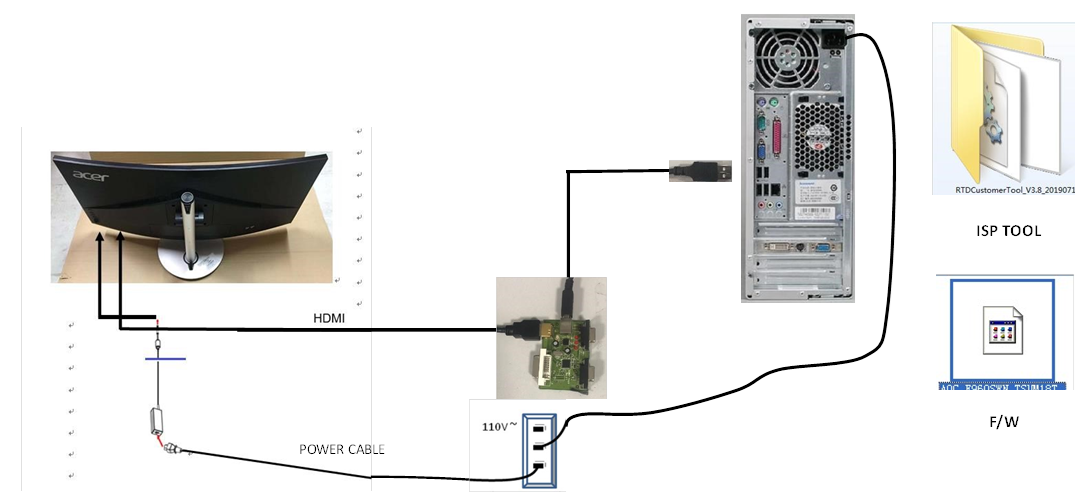

  1. Voorbereiding
    Firmware-upgradeproces - Stap 1
  2. Open de map en dubbelklik op de ISP-tool om deze uit te voeren.

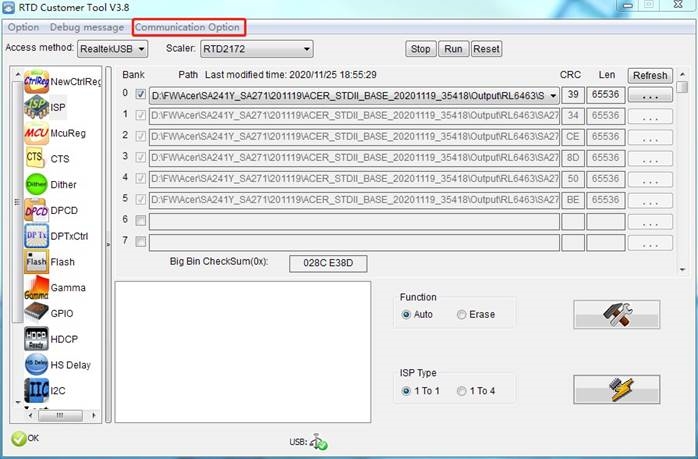

  3. Installeer het USB-poortstuurprogramma door op "Communication Option" (Communicatieoptie) te klikken.
    Firmware-upgradeproces - Stap 2

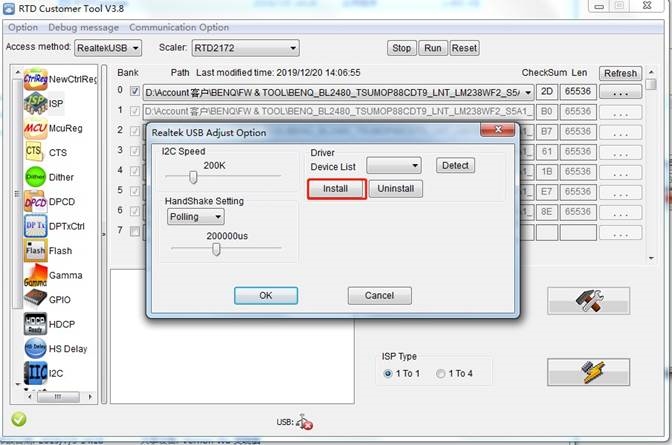

    1. Klik op "Install" (Installeren) om het te verwerken.
      Firmware-upgradeproces - Stap 3

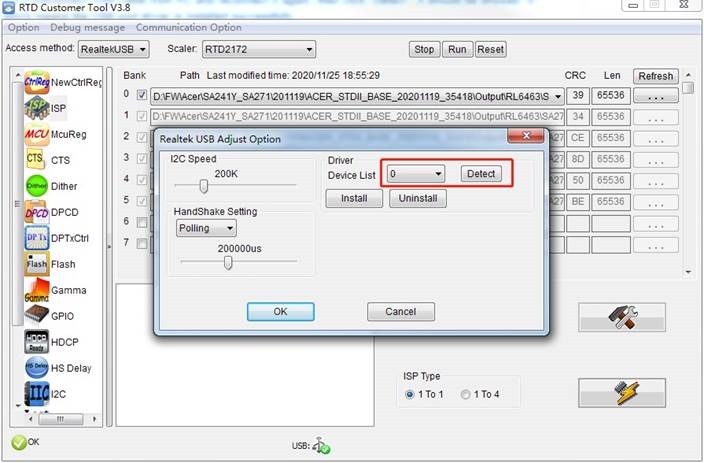

    2. Koppel de USB-kabel los van de pc en sluit deze opnieuw aan. Klik vervolgens op "Detect" (Detecteren). Er moet "0" worden weergegeven, wat betekent dat het USB-poortstuurprogramma succesvol is geïnstalleerd.
      Firmware-upgradeproces - Stap 4

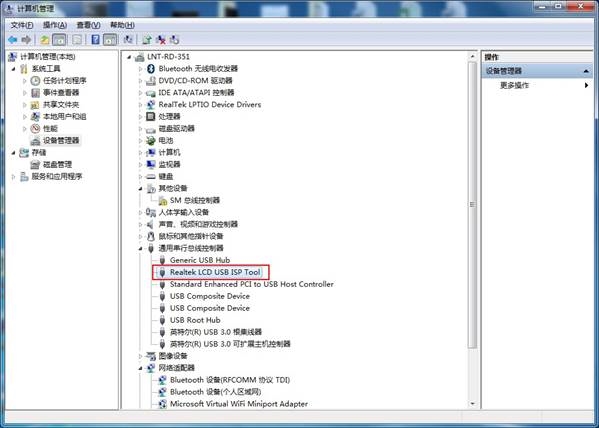

    3. Ga naar het menu Computerbeheer onder pc om te controleren of het onderstaande rode gedeelte wordt weergegeven om ervoor te zorgen dat dit ISP-stuurprogramma succesvol is geïnstalleerd
  4. Firmware-upgrade

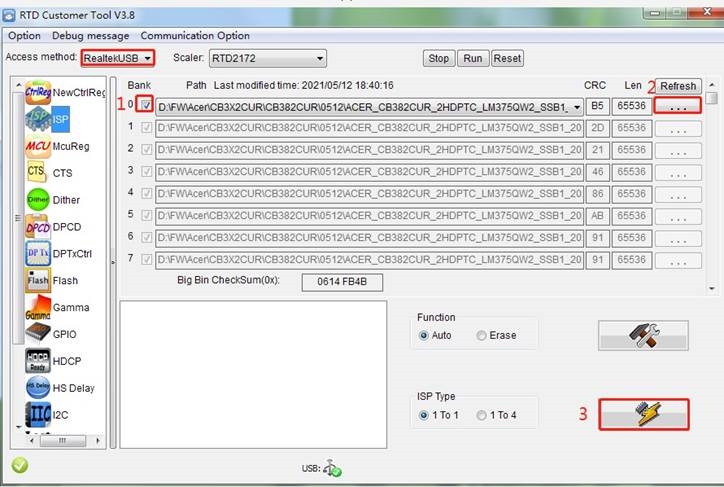

    1. Kies de USB-toegangsmethode als Realtek USB.
    2. Upgrade de firmware als reeks.
      Firmware-upgradeproces - Stap 6
      1. Aanvinken, √
      2. vereiste software laden
      3. ISP-optie

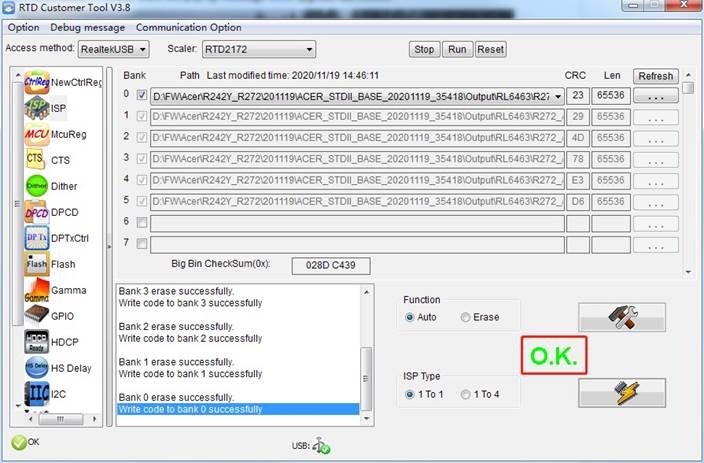

  5. Na ongeveer 1 minuut verschijnt er een bericht zodra de upgrade is gelukt. (Hier wordt R272 als voorbeeld genomen)
    Firmware-upgradeproces - Stap 7

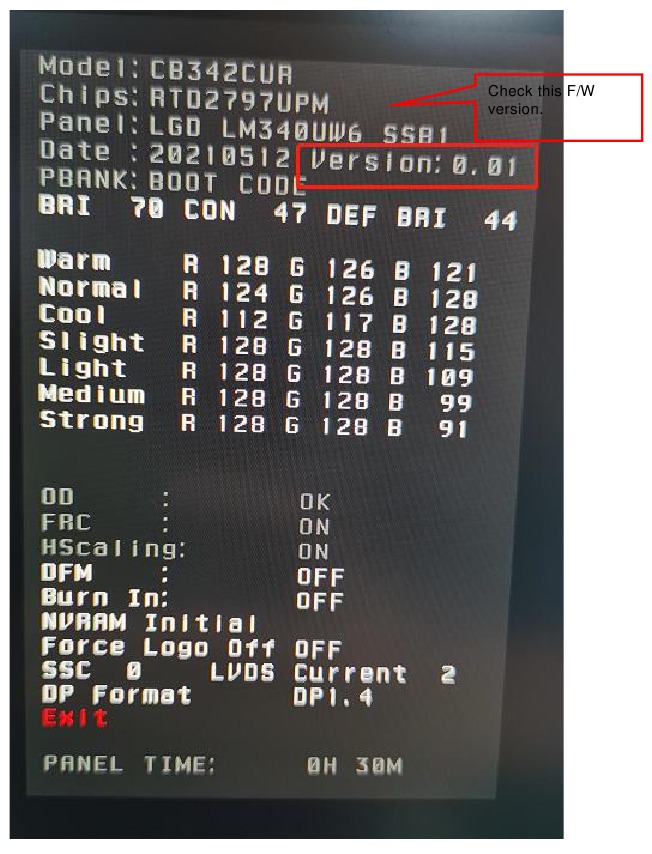

Controleer de FW-versie na de upgrade

  1. De manier om het fabrieksmenu te openen.
    1. Sluit de HDMI-bron aan op de monitor en schakel deze in. Zie de onderstaande gebruikersbedieningselementen.

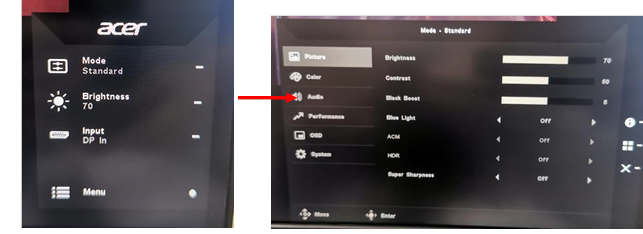

    2. De manier naar het fabrieksmenu: Schakel de monitor in, druk op de toetsknop 332211, het scherm verschijnt hieronder.
      Controleer de FW-versie na de upgrade - Stap 1
  2. Voer een fabrieksreset uit in het gebruikersmenu.
    1. Start de monitor opnieuw op na het openen van het fabrieksmenu. Open vervolgens het gebruikersmenu. Druk op de toetsknop 4411 om te resetten.

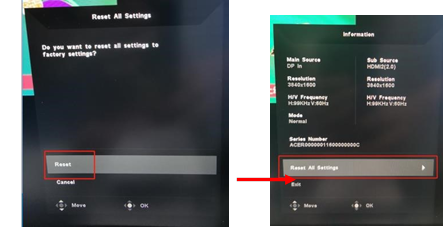

      Controleer de FW-versie na de upgrade - Stap 3
    2. Fabrieksreset schakelt de "Burn in"-modus uit, waarbij de schermkleur schakelt tussen rood, groen, blauw en zwart.

Vraag en antwoord

Welke voorwaarden moeten FW updaten?

In totaal hebben X34, XB240HA, XB270HA en XB281HK alle 6 delen FW-combinatie om een G-SYNC-model te worden.

  1. Bit-stream
    De modules worden voorgeprogrammeerd geleverd met Rel7, wat exact dezelfde RTL- en DP CPU-code is als in Rel8. De RTL- en DP CPU-code is niet gewijzigd sinds Rel7. Dus dit deel hoeven we niet te flashen, tenzij NV de RTL- of DP CPU-code bijwerkt.
  2. Module micro-controller
    De modules worden voorgeprogrammeerd geleverd met 1.12, wat de nieuwste versie is voor G-SYNC-modellen. Dit deel hoeven we niet te flashen, tenzij NV het bijwerkt om specifieke problemen op te lossen.
  3. Bitmaps(.bin)
    De OSD-combinatie heeft via bitmaps samengevoegd om een Acer-stijl OSD te worden. Daarom, als er een wijziging in de OSD is, bijvoorbeeld het bijwerken van meerdere talen of het wijzigen van bitmaps...enz., dan moet dit onderdeel worden bijgewerkt.
  4. OSD navigatie FW(.elf)
    De OSD-navigatie verloopt via dit onderdeel om het te besturen. Daarom zijn alle navigatieproblemen gevonden door de eindgebruiker of NV werkt OSD_lib bij om specifieke problemen op te lossen...enz., en dan moet dit onderdeel worden bijgewerkt.
  5. Paneelprofiel
    Het paneelprofiel omvat OD- en Gamma-tabellen. Beide tabellen waren nauwkeurig afgestemd door NVIDIA. Het heeft ook de certificering van NVIDIA gekregen. Daarom hoeven we het na MP niet bij te werken, tenzij NVIDIA het bijwerkt om specifieke problemen op te lossen.
  6. Microcontroller basisbord
    Dit onderdeel wordt bestuurd door het toetsenbord, het LED-lampje en het in- en uitschakelen van de USB-hub. Het hoeft niet te worden bijgewerkt, tenzij er een wijziging is voor het toetsenbord, het LED-lampje en het in- en uitschakelen van de USB-voeding, enz.
    In principe zullen c, d en e samen worden bijgewerkt op basis van ervaring. Het kan dienen als basis om het samen te flashen.

Is er een updatevolgorde voor 6 delen FW?

De eerste prioriteit is Bit-Stream. Daarna is er geen updatevolgorde voor de andere 5 onderdelen. Trouwens, als er onderdelen worden bijgewerkt, moet de wisselstroom worden uit- en ingeschakeld om de module te resetten en opnieuw te starten.

Waarom heeft OSD geen product SN?

De G-SYNC-module biedt geen communicatiebrug tussen MNT en PC. Daarom kan TPV geen PN-, leveranciers- en versiecode in EEPROM schrijven. Alleen SN kan via de tool van NVIDIA gegevens naar EEPROM schrijven.

Hoe controleer ik of de G-SYNC-functie actief is?

Het kan linken naar http://www.nvidia.com/coolstuff/demos#!/g-sync om een demoprogramma te downloaden.

Hoe controleer ik of de ULMB-functie actief is?

Een goede synthetische demo is de Blur Busters UFO-test, te vinden op www.testufo.com. Schakel ULMB in en uit terwijl u naar de bewegende UFO-afbeelding staart.

EDID-schrijfproces

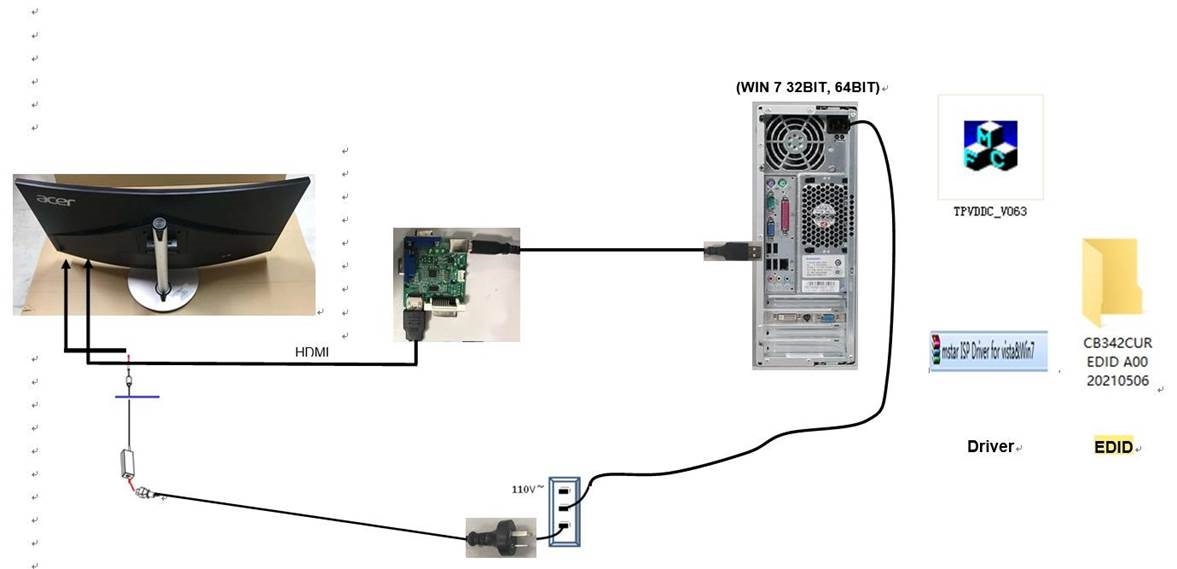

  1. Testomgeving voorbereiden
    EDID-schrijfproces - Stap 1
  2. Installeer het LPT-stuurprogramma
  1. Dubbelklik op het pictogram om het stuurprogramma te installeren. Start de pc opnieuw op na de installatie.
  1. Bereid de geschreven EDID voor

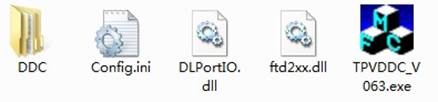

  2. Kopieer Acer CB342CUR naar de DDC-map en plaats de DDC- en ISP-tool bij elkaar.
  3. Voer de ISP-tool uit
    1. Dubbelklik op het pictogram om de tool te openen.

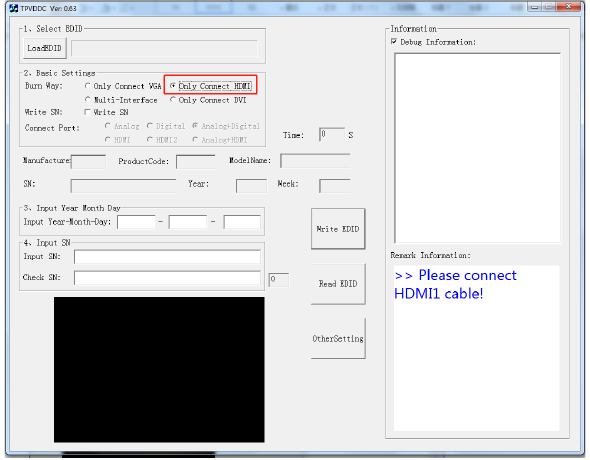

      EDID-schrijfproces - Stap 2

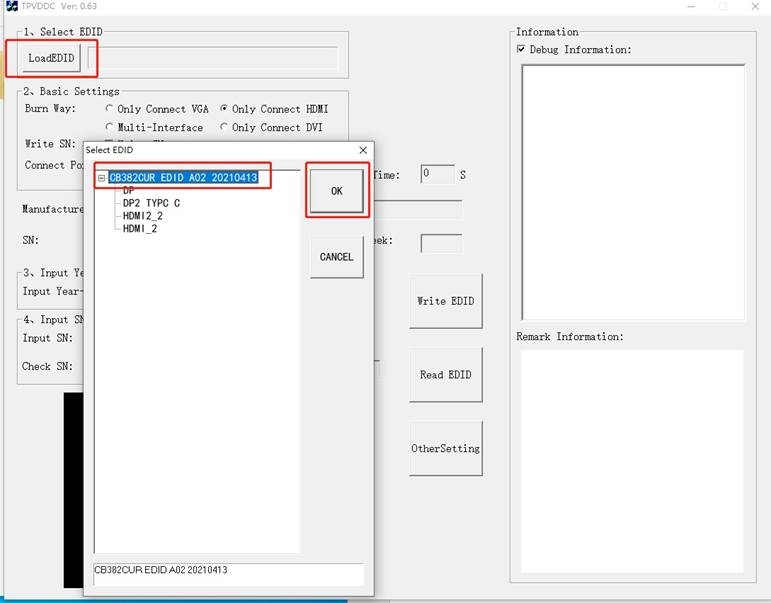

    2. Selecteer de EDID-map (hier wordt CB382CUR als voorbeeld genomen).
      EDID-schrijfproces - Stap 3

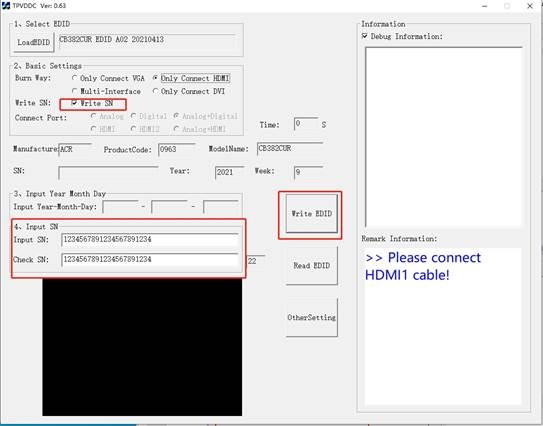

    3. EDID succesvol geladen. Vink "Alleen HDMI aansluiten, voer de 22 SN in en klik vervolgens op "Write EDID" aan. Sluit het fabrieksmenu niet tijdens het schrijven van EDID.
      EDID-schrijfproces - Stap 4

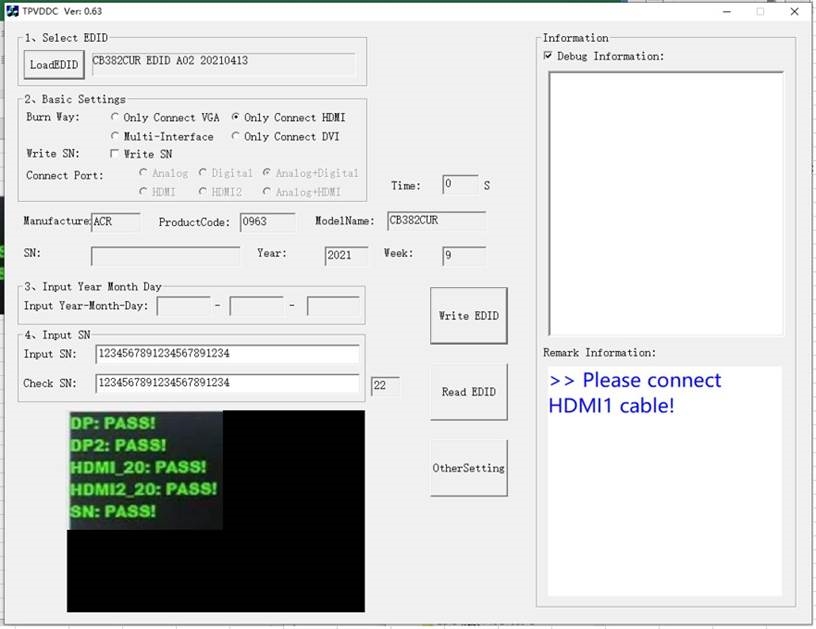

    4. Wanneer het groene "PASS" (GESLAAGD) verschijnt, is het proces voltooid.
      EDID-schrijfproces - Stap 5
    5. Controleer het S/N in het gebruikersmenu van de monitor. Druk op "MENU" en selecteer "Information" (Informatie)—"SN", u kunt het SN controleren.
    6. Probleemoplossing
      1. Kan fout niet schrijven.
      2. Probeer de volgende manieren om fouten bij het schrijven te verhelpen!
        1. Schakel de wisselstroom op de monitor in en schakel deze in. (Start de monitor opnieuw op)
        2. Haal de monitor uit elkaar en verbind de 7-pins van EEPROM met GND om de schrijfbeveiliging uit te schakelen en schrijf EDID één voor één.
        3. Stel de Burn in als laatste in om het opnieuw te proberen.

FRU-lijst (Field Replaceable Unit)

Dit hoofdstuk geeft u de FRU-lijst (Field Replaceable Unit) in wereldwijde configuraties van Acer B246HYL. Raadpleeg dit hoofdstuk wanneer u onderdelen bestelt voor reparatie of voor RMA (Return Merchandise Authorization).
Houd er rekening mee dat u BIJ HET BESTELLEN VAN FRU-ONDERDELEN de meest actuele informatie op uw regionale web of kanaal moet controleren. Om welke reden dan ook een onderdeelnummerwijziging wordt aangebracht, wordt dit niet vermeld in de gedrukte servicehandleiding. Voor GEAUTORISEERDE ACER-SERVICEPROVIDERS kan uw Acer-kantoor een ANDERE onderdeelnummercode hebben dan die in de FRU-lijst van deze gedrukte servicehandleiding. U MOET de lokale FRU-lijst gebruiken die wordt verstrekt door uw regionale Acer-kantoor om FRU-onderdelen te bestellen voor reparatie en service van klantmachines.
OPMERKING: Om defecte onderdelen te verwijderen of terug te sturen, dient u de plaatselijke overheidsvoorschriften of -regels te volgen voor de juiste verwijdering, of de regels te volgen die zijn opgesteld door uw regionale Acer-kantoor over hoe u deze moet retourneren.

Afbeelding Omschrijving TPV-onderdeelnr. Acer-onderdeelnr.
HOOFDPLAAT VOOR PANEEL LM340UW6-SSA3 KR LGD
MET HDMI//DP/Type-c/SPKCBPC1TPC0F0(100GBRGT
CA0FT1)
756GFHCB0BA0110000
USB-BOARD (Type-c) USBIQAE
TOETSENBORD SAMENSTEL KEPCFQK9WB
LED-BOARD (power LED) LEPCFQL1WB
Paneel LM340UW6-SSB1 KR LGD 750GBG340U6B11N000
HDMI 2.0-KABEL 1800 mm
ZWART ZONDER kern TIEN HSIANG
389G1848GAAFHH2000
HDMI 2.0-KABEL 1800 mm
HOTRON
389G1848LAAFHH2000
HDMI 2.0-KABEL 1800 mm
ZWART ZONDER kern COMLINK
389G1848CAAFHH2000
USB Type-C-kabel 1800 mm Zwart ZONDER kern COMLINK 389G1758CAAFCC015E
USB Type-C-kabel 1800 mm
HOTRON
389G1758LAAFCC015E
USB 3.0-KABEL 1800 mm
ZWART ZONDER kern HONGLIN
389G0175M02ALH
USB 3.0-KABEL 1800 mm
ZWART ZONDER kern TIEN HSIANG
389G0175M02ALG
USB 3.0-KABEL 1800 mm ZWART ZONDER kern Ji-Haw F89G0175M02ALA
DP-KABEL 1800 mm ZWART F89G1878LAAF0100AL
DP-KABEL 1800 mm F89G1878AAAF0100AL
DP-KABEL 1800 mm F89G1878HAAF0100AL
VOEDINGSKABEL 1800 MM (EUROPA) 089G604A18N-HL
Adapter 3M
19.5v/9.23A/180w
F80GLA19568DE100NT
SPK X20029PF-001 8 OHM
9W 232x37,2 mm 50 mm
BOX SUNLINK
F78G0090650YAA00NT
KABELBOOM 6P-6P
P1.25-P2.0 L=410 MM
30V (TOETSENBORD NAAR MB)
F95G8014-6Q845RPNT
KABELBOOM 6P-6P
P1.25-P2.0 L=410 MM
30V (TOETSENBORD NAAR MB)
F95G8014-6D845RPNT
KABELBOOM 12P-12P
P2.0-P2.0 L=520 MM
300V (MB NAAR PANEEL)
F95G801412Q843RPNT
KABELBOOM 12P-12P
P2.0-P2.0 L=520 MM
300V (MB NAAR PANEEL)
F95G801412W843RPNT
KABELBOOM 4P-2P+2P
P2.0 L=(350+300)MM
30VI (MB NAAR SPK)
F95G8014S4Q081RPNT
KABELBOOM 4P-2P 2P
P2.0 L=(350 300)MM
30V (MB NAAR SPK)
F95G8014S4W081RPNT
KABELBOOM 3P-3P
P1.25-P1.25 L=100 MM
30V (TOETSENBORD NAAR LED-BOARD)
F95G8022-3Q719RPNT
KABELBOOM 3P-3P
P1.25-P1.25 L=100 MM
30V (TOETSENBORD NAAR LED-BOARD)
F95G8022-3W719RPNT
KABEL 41P-32P+41P-34P
240 MM (MB NAAR PANEEL -1- 2)
F95G801841L404
LVDS-KABEL
41P-32P+41P-
34P240MMXINYA (MB NAAR PANEEL -1- 2)
F95G801841D404
KABEL 50PIN 0.5 MM
120 MM JUNFENG (MB NAAR
USB-BOARD)-Type-c
F95G176M-51008
KABEL 50PIN 0.5 MM
120 MM QUNLI (MB NAAR USB
BOARD)-Type-c
F95G176Q-51008
IO-cover A34G4163AEM-1L0100
ACHTERKLEP SAMENSTEL A34G4029AEM-8L0130
middenframe SAMENSTEL 705GFACS813
Standaard Assy F37G8089021
Basis Assy F37G8089B11
USB-BKT Q15G2623101
HOOFDFRAME
(H+M+DP+USB)-TYPE-C
Q15G2622109
vesa BKT Q15G2228103
KEY A33G1936AEM-1L0100
Navi-Key voor CB382CUR A33G1904AEM-2L0100
Schroef D3x6 0D1G1030--6120

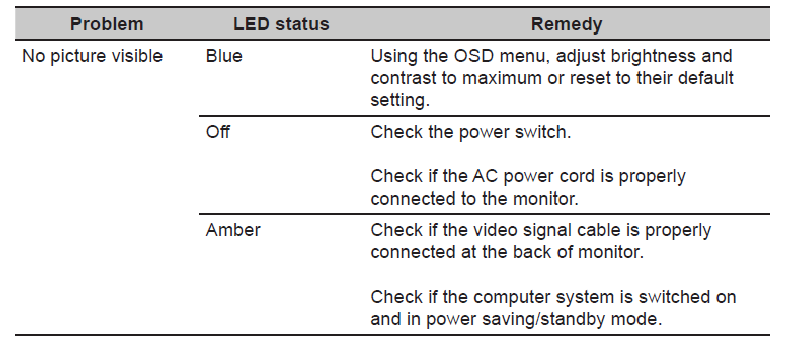

Instructies voor het oplossen van problemen

HDMI/DP/DP ALT-modus (optioneel)

Opmerking: Acer-monitor is bedoeld voor video- en visuele weergave van informatie die is verkregen van elektronische apparaten.

Belangrijke veiligheidswaarschuwing

Productaankondiging:
Dit product is gecertificeerd om te voldoen aan de RoHS-richtlijn en de definitie van loodvrij geproduceerd. Het gebruik van uitsluitend goedgekeurde kritieke componenten wordt aanbevolen wanneer defecte onderdelen moeten worden vervangen. De verkoper aanvaardt geen enkele aansprakelijkheid, expliciet noch impliciet, voortvloeiend uit ongeautoriseerde wijziging van het ontwerp of vervanging van niet-RoHS-onderdelen. Serviceproviders aanvaarden alle aansprakelijkheid.

Gekwalificeerde repareerbaarheid:
Correcte service en reparatie zijn belangrijk voor de veilige, betrouwbare werking van alle producten uit de serie. De serviceproviders die door de verkoper worden aanbevolen, dienen op de hoogte te zijn van de meldingen in deze servicehandleiding om het risico op persoonlijk letsel te minimaliseren bij het uitvoeren van serviceprocedures. Bovendien kan de mogelijke onjuiste reparatiemethode schade toebrengen aan apparatuur of producten. Het wordt aanbevolen dat servicemonteurs reparatiekennis, ervaring en passende producttraining per nieuw model hebben voordat ze de serviceprocedures uitvoeren.

LET OP:
schokgevaar Om elektrische schokken te voorkomen, moeten de producten worden aangesloten op een geautoriseerd netsnoer en moet de hoofdschakelaar elke keer worden uitgeschakeld voordat het AC-netsnoer wordt verwijderd.
waarschuwing Om te voorkomen dat het product in contact komt met water of wordt blootgesteld aan een extreem vochtige omgeving.
waarschuwing Om de continue betrouwbaarheid van dit product te waarborgen, gebruikt u uitsluitend onderdelen die door de originele fabrikant zijn gespecificeerd. ! Om volgend veilig reparatiegedrag te waarborgen, plaatst u het vervangen onderdeel op de componentenzijde van de PWBA, niet op de soldeerkant.
waarschuwing Om ervoor te zorgen dat u een juiste schroevendraaier gebruikt, volgt u het koppel en de kracht die in de montage- en demontageprocedures worden vermeld om schroeven vast en los te draaien.
waarschuwing Gebruik loodvrije soldeer om de onderdelen goed te monteren.
waarschuwing Het smeltpunt van loodvrije soldeer vereist een temperatuur van 220°C.
