PRODUCTBESCHRIJVING

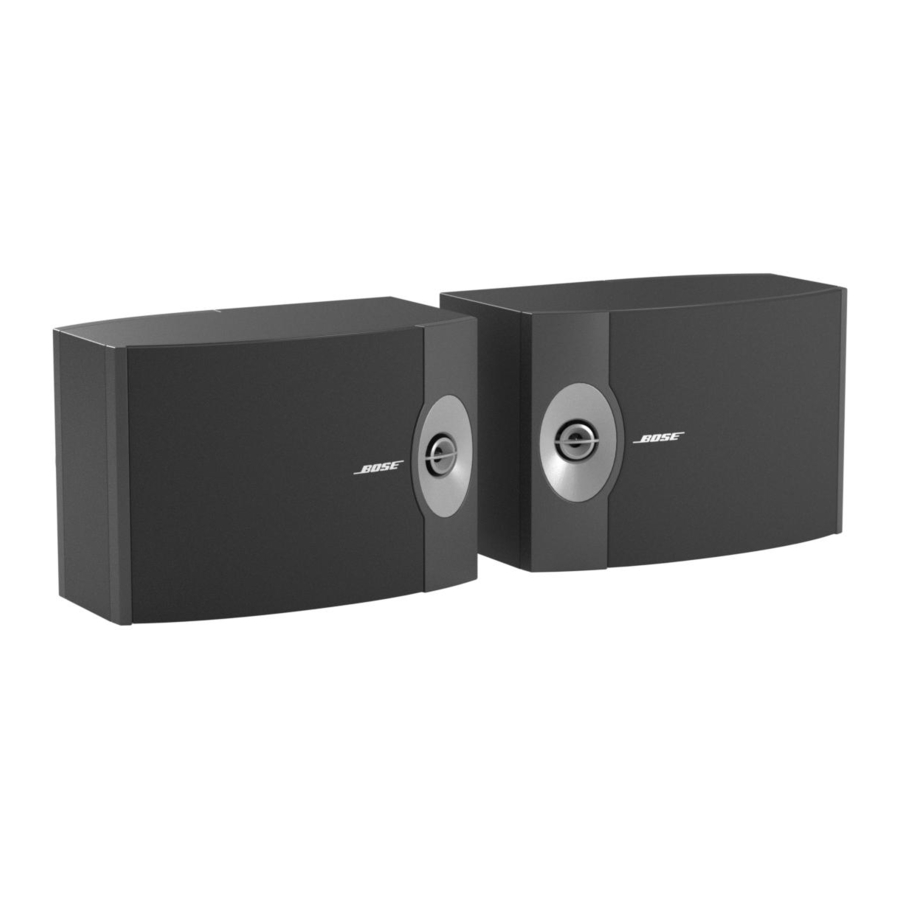

De Bose^® 301^® Series V is een vervanging voor de 301 Series IV-luidspreker en is een passieve, tweedelige (spiegelbeeldige stereopaar) thuisluidspreker in een boekenplankconfiguratie. De 301 Series V is ontworpen voor gebruik met standaard versterkers, receivers en andere gerelateerde home audio-componenten.
De 301 Series V maakt gebruik van afzonderlijke naar binnen en naar buiten gerichte tweeters om consistente stereo-imaging te bereiken over een breed luistergebied (Stereo Everywhere^®-prestaties) met behoud van een ruimtelijk geluidsbeeld.
Esthetisch gezien weerspiegelt de 301 Series V stylingkenmerken die met succes zijn gebruikt in de 601^® Series IV en de 701^® Series II, en vertoont een familiegelijkenis met de 201^® Series V. De 301 Series V heeft een gegoten plastic voorpaneel, geïntegreerd met een met vinyl beklede spaanplaatbehuizing.
Bovendien bevat het systeem slot-port-technologie die poortruis vermindert en een schonere, meer natuurlijke bas produceert. De som van al deze unieke kenmerken maakt de 301 Series V-luidspreker in staat om het brede dynamische bereik te reproduceren dat wordt vereist door de geavanceerde opnames van tegenwoordig, zonder inspanning of verlies van helderheid.

DEMONTAGE-/MONTAGEPROCEDURES

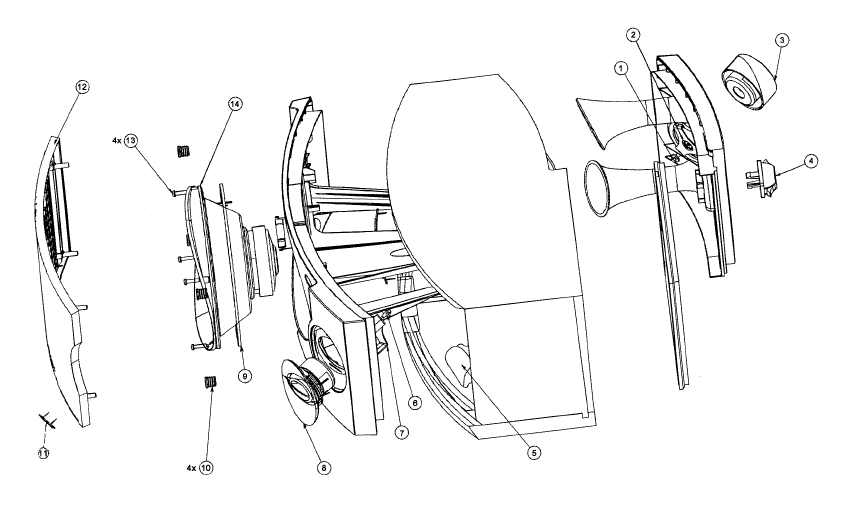

Opmerking: Raadpleeg figuur 3 voor de volgende procedures.

1. Verwijdering van het rooster
   Pak de boven- en onderranden van het rooster (12) vast en trek het rooster eraf.
2. Vervanging van het rooster
   Lijn het rooster (12) uit zodat het Bose-logo (11) met de goede kant naar boven staat aan de tweeterzijde van de kast en duw het op zijn plaats.
3. Verwijdering van de woofer
   1. Voer de procedure uit
   2. Verwijder de vier schroeven (13) waarmee de woofer (14) aan de kast is bevestigd.
   3. Til de woofer eruit en knip de draden zo dicht mogelijk bij de aansluitingen door.
4. Vervanging van de woofer

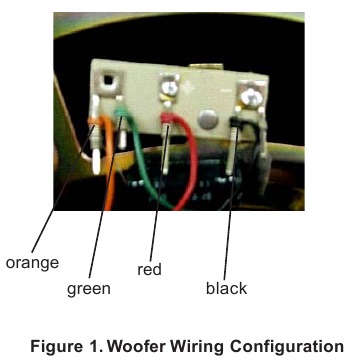

   1. Strip de draden en sluit de draden aan zoals weergegeven in figuur 1. De rode draad op de enkele middelste aansluiting. De zwarte draad op de dubbele aansluiting aan de rechterkant (kijkend naar de woofermagneetkant naar beneden). De oranje en groene draden op de linker dubbele aansluiting. De condensator is aangesloten op de meest linker en rechter aansluitingen.

   2. Bevestig de woofer (14) aan de kast met vier schroeven (13).
   3. Voer procedure 2 uit.
5. Verwijdering van de voorste tweeter
   1. Voer procedures 1, 3.2 uit en til de wooter uit de kast, maar knip de draden niet door.
   2. Gebruik een 1/4 inch dopsleutel en verwijder de schroef (6) en beugel (7) waarmee de tweeter (8) aan de kast is bevestigd.
   3. Til de tweeter uit de kast en knip de draden zo dicht mogelijk bij de aansluitingen door.

6. Vervanging van de voorste tweeter
   1. Strip de draden en sluit de rode draad aan op de positieve (+) aansluiting en de zwarte draad op de negatieve (-) aansluiting. Leid of draai de draden om brom te voorkomen.
   2. Plaats de tweeter (8) in de kast en bevestig hem met behulp van de tweeterbeugel (7) en schroef (6).
   3. Voer procedures 4.2 en 2 uit.
7. Verwijdering van de achterste tweeter
   1. Voer procedures 1, 3.2 uit en til de woofer uit de kast, maar knip de draden niet door.
   2. Gebruik een 1/4 inch sleutel en verwijder de schroef (1) en beugel (2) waarmee de tweeter (3) aan de kast is bevestigd.
   3. Til de tweeter uit de kast en knip de draden zo dicht mogelijk bij de aansluitingen door.

8. Vervanging van de achterste tweeter
   1. Strip de draden en sluit de rode draad aan op de positieve (+) aansluiting en de zwarte draad op de negatieve (-) aansluiting. Leid of draai de draden om brom te voorkomen.
   2. Plaats de tweeter (3) in de kast en bevestig hem met behulp van de tweeterbeugel (2) en schroef (1).
   3. Voer procedures 4.2 en 2 uit.
9. Verwijdering van de aansluitblokconnector
   1. Voer procedures 1, 3.2 uit en til de woofer uit de kast, maar knip de draden niet door.
   2. Maak de aansluitblokconnector (4) los van de binnenkant van de kast en duw hem door het achterpaneel. Knip de draden zo dicht mogelijk bij de aansluitingen door.
10. Vervanging van de aansluitblokconnector
    1. Strip de draden en sluit de rode draad aan op de positieve (+) aansluiting en de zwarte draad op de negatieve (-) aansluiting. Leid of draai de draden om brom te voorkomen.
    2. Bevestig de aansluitblokconnector (4) aan de kast.
    3. Voer procedure 4.2 en 2 uit.

TESTPROCEDURES

Opmerking: Verwijder het rooster voor de volgende tests.

Algemene testopstelling

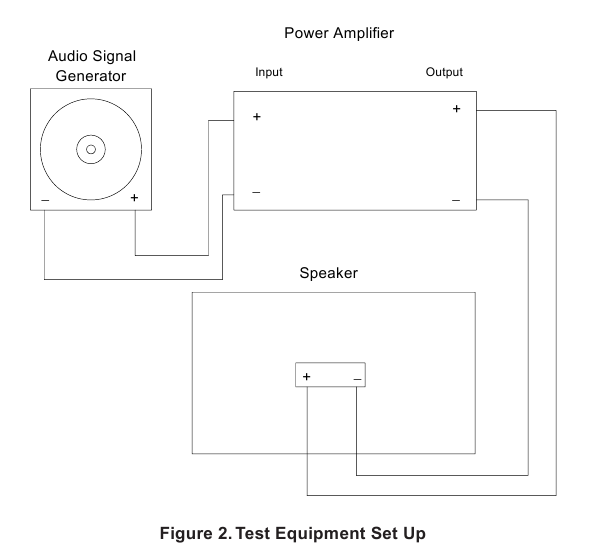

Sluit de uitgang van een signaalgenerator aan op de ingang van een eindversterker. Sluit de uitgang van de eindversterker aan op de ingangsaansluitingen van de te testen luidspreker. Raadpleeg figuur 2, testapparatuur opstelling.

1. Wrijving- en tiktest woofer
   1. Pas een signaal van 7 Vrms, 10 Hz toe op de ingangsaansluitingen van de te testen luidspreker. Er mogen geen storende geluiden zoals wrijven, schrapen of tikken te horen zijn.
      Opmerking: Om onderscheid te maken tussen normale ophangingsgeluiden en wrijvingen of tikken, verplaats de conus van de woofer enigszins met uw vingers. Als het geluid kan worden weggenomen of erger kan worden gemaakt, is het een wrijving of een tik en moet de woofer worden vervangen. Als het geluid hetzelfde blijft, is het een normaal ophangingsgeluid en is de woofer in orde. Ophangingsgeluiden zullen niet te horen zijn met programmamateriaal.
2. Lektest
   1. Pas een signaal van 7 Vrms, 35 Hz toe op de ingangsaansluitingen van de te testen luidspreker.
   2. Luister naar luchtlekken rond de woofer, tweeters en kastnaden. Eventuele luchtlekken zijn te horen als een sputterend of sissend geluid.
   3. Vervang of herpositioneer elke pakking waar een luchtlek te horen is.
3. Sweep-test
   1. Pas een signaal van 7 Vrms, 10 Hz toe op de ingangsaansluitingen van de te testen luidspreker.
   2. Sweep de ingangsgenerator van 10 Hz naar 5 kHz. Er mogen geen storende geluiden zijn.
   3. Verlaag de ingangsspanning tot 3 Vrms en ga door met sweepen van 5 kHz naar 15 kHz.
   4. Leid alle draden of componenten die brommen of rammelen opnieuw. Vervang elke woofer of tweeter die defect blijkt te zijn.

4. Fasetest
   Opmerking: De voedingsspanning mag slechts kortstondig worden aangelegd op de ingangsaansluitingen van de luidspreker om mogelijke schade aan de luidspreker te voorkomen.
   1. Stel een DC-voeding in op 9 volt. Sluit de positieve draad van de voeding aan op de positieve (+) connector van de ingangsaansluiting en de negatieve draad op de negatieve (-) connector van de ingangsaansluiting. De woofer moet naar buiten bewegen bij het aanleggen van de voedingsspanning.

LIJST MET BELANGRIJKSTE ONDERDELEN

Opmerking 4: Vervang bij het vervangen van de tweeters door een gelijkwaardige tweeter.
Als de tweeter aan de voorkant een zilveren rand heeft, gebruik dan 290845-01 voor de achterkant en 290847-01 voor de voorkant
Als de tweeter aan de voorkant een zwarte rand heeft, gebruik dan 290836-01 voor de achterkant en 290813-01 voor de voorkant

LIJST MET CROSSOVER-ONDERDELEN

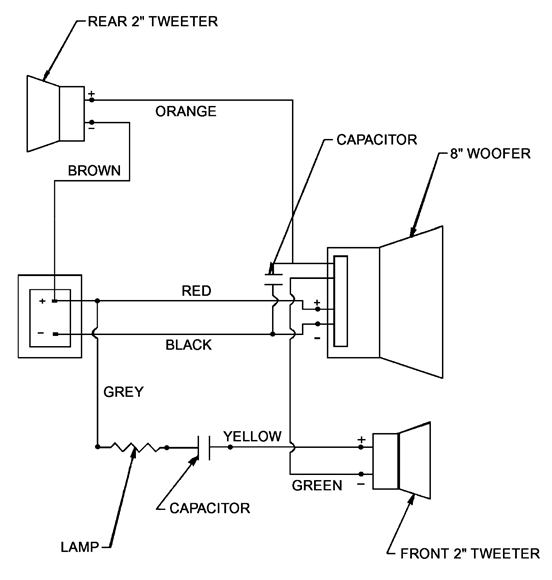

Figuur 4. Crossover-diagram

LIJST MET VERPAKKINGSONDERDELEN

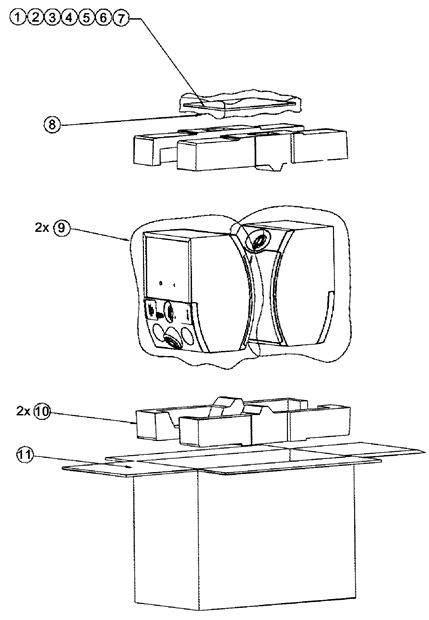

Figuur 5. Uitgepakte weergave van de verpakking

SPECIFICATIES
