Husqvarna LC121P, 961350002 Handleiding

VEILIGHEIDSREGELS

DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGWERPEN. HET NIET OPVOLGEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD.

Let op dit symbool voor belangrijke veiligheidsmaatregelen. Het betekent VOORZICHTIG!!! WEES ALERT!!! UW VEILIGHEID IS IN HET GEDING.

Om te voorkomen dat de machine per ongeluk start tijdens het opzetten, vervoeren, aanpassen of repareren, dient u altijd de bougiekabel los te koppelen en de kabel zo te plaatsen dat deze niet in contact kan komen met de bougie.

De geluiddemper en andere motoronderdelen worden extreem heet tijdens het gebruik en blijven heet nadat de motor is uitgeschakeld. Om ernstige brandwonden bij contact te voorkomen, dient u uit de buurt van deze plekken te blijven.

De uitlaatgassen van de motor, sommige van de bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere schade aan de voortplanting veroorzaken.

Batterijpolen, aansluitingen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere schade aan de voortplanting veroorzaken. Was uw handen na het hanteren.

Deze grasmaaier is uitgerust met een interne verbrandingsmotor en mag niet worden gebruikt op of in de buurt van niet-verbeterd bos-, struik- of grasland, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of staatswetten (indien van toepassing). Als een vonkenvanger wordt gebruikt, moet deze in goede staat worden gehouden door de bestuurder.

In de staat Californië is het bovenstaande wettelijk verplicht (sectie 4442 van de California Public Resources Code). Andere staten hebben mogelijk vergelijkbare wetten. Federale wetten zijn van toepassing op federaal land. Een vonkenvanger voor de geluiddemper is verkrijgbaar via uw dichtstbijzijnde geautoriseerde servicecentrum.

1. KINDEREN

   KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF GEDOOD WORDEN DOOR DEZE APPARATUUR.
   Lees aandachtig alle onderstaande veiligheidsinstructies en volg ze op.
   De American Academy of Pediatrics raadt aan dat kinderen minimaal 12 jaar oud zijn voordat ze een voetgangersgestuurde grasmaaier bedienen en minimaal 16 jaar oud zijn voordat ze een zitmaaier bedienen.
   Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiactiviteit. Ga nooit ervan uit dat kinderen blijven waar u ze het laatst hebt gezien.
   • Houd kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene, anders dan de bestuurder.
   • Wees alert en zet de machine uit als kinderen het gebied betreden.
   • Kijk voor en tijdens het achteruitlopen achter en naar beneden naar kleine kinderen.
   • Laat kinderen nooit de machine bedienen.
2. ALGEMENE WERKING

• Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u begint. Maak uzelf grondig vertrouwd met de bedieningselementen en het juiste gebruik van de machine voordat u begint.
• Steek uw handen of voeten niet in de buurt van of onder draaiende delen. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Sta alleen verantwoordelijke personen die bekend zijn met de instructies toe om de machine te bedienen.
• Ruim het gebied op van voorwerpen zoals stenen, speelgoed, draad, botten, stokken enz., die door het mes kunnen worden opgepakt en weggegooid. Blijf achter de handgreep wanneer de motor draait.
• Zorg ervoor dat er zich geen andere mensen in het gebied bevinden voordat u gaat maaien. Stop de machine als er iemand het gebied betreedt.
• Bedien de machine niet op blote voeten of met sandalen aan. Draag tijdens het maaien altijd stevige schoenen met goede enkelsteun.
• Trek de maaier niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en naar achteren voor en tijdens het achteruit bewegen.
• Richt het afgevoerde materiaal nooit op iemand. Vermijd het afvoeren van materiaal tegen een muur of obstakel. Het materiaal kan terugkaatsen naar de bestuurder. Stop het mes bij het oversteken van grindoppervlakken.
• Gebruik de maaier niet zonder de juiste beschermkappen, platen, grasopvangzak of andere veiligheidsvoorzieningen op hun plaats.
• Raadpleeg de instructies van de fabrikant voor een juiste bediening en installatie van accessoires. Gebruik alleen accessoires die door de fabrikant zijn goedgekeurd.
• Stop de messen bij het oversteken van grindpaden, trottoirs of wegen.
• Laat een draaiende machine nooit onbeheerd achter.
• Stop de motor en wacht tot het mes volledig tot stilstand is gekomen voordat u de machine reinigt, de grasopvangzak verwijdert of de uitwerpopening ontstopt.
• Maai alleen bij daglicht of goed kunstlicht.
• Bedien de machine niet onder invloed van alcohol of drugs.
• Bedien de machine nooit in nat gras. Zorg altijd voor een goede voet: houd de handgreep stevig vast; loop, ren nooit.
• Ontkoppel het aandrijfsysteem, indien aanwezig, voordat u de motor start.
• Als de apparatuur abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen.
• Draag altijd een veiligheidsbril bij het bedienen van de machine.
• Wees extra voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die het zicht kunnen belemmeren.
• Overschrijd bij het laden of lossen van deze machine niet de maximaal aanbevolen werkhoek van 15°.
• Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, inclusief (minimaal) stevige schoenen, oogbescherming en gehoorbescherming. Maai niet in een korte broek of open schoenen.
  Laat altijd iemand weten dat u buiten aan het maaien bent.

3. HELLINGWERKING
   Hellingen zijn een belangrijke factor bij uitglij- en valongevallen, die kunnen leiden tot ernstig letsel. Alle hellingen vereisen extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, maai deze dan niet.
   WEL:

• Maai over het oppervlak van hellingen: nooit op en neer. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
• Verwijder obstakels zoals stenen, takken enz.
• Let op gaten, sporen, bulten of verborgen objecten. Oneffen terrein kan een uitglij- en valongeval veroorzaken. Hoog gras kan obstakels verbergen.

NIET:

• Maai niet in de buurt van afgronden, greppels of taluds. U kunt uw evenwicht verliezen.
• Maai niet op nat gras of overdreven steile hellingen.
  Een slechte ondergrond kan een uitglij- en valongeval veroorzaken.

4. VEILIGE BEHANDELING VAN BENZINE
   Om persoonlijk letsel of schade aan eigendommen te voorkomen, dient u uiterst voorzichtig te zijn bij het hanteren van benzine. Benzine is uiterst ontvlambaar en de dampen zijn explosief.

• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Gebruik alleen een goedgekeurde container.
• Verwijder nooit de gasdop en voeg geen brandstof toe terwijl de motor draait.
• Laat de motor afkoelen voordat u bijtankt.
• Tank de machine nooit binnenshuis bij.
• Bewaar de machine of de brandstofcontainer nooit op een plaats waar zich een open vlam, vonk of waakvlam bevindt, zoals een boiler of op andere apparaten.
• Vul nooit containers in een voertuig, op een vrachtwagen of aanhanger met een plastic voering. Plaats de containers altijd op de grond, uit de buurt van uw voertuig, voordat u ze vult.
• Haal benzine-aangedreven apparatuur uit de vrachtwagen of aanhanger en tank deze op de grond bij. Als dit niet mogelijk is, tank dergelijke apparatuur dan bij met een draagbare container, in plaats van met een benzinedispenser.
• Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen mondstukvergrendeling.
• Als er brandstof op kleding wordt gemorst, verwissel dan onmiddellijk van kleding.
• Vul de brandstoftank nooit te vol. Plaats de gasdop terug en draai deze stevig vast.

5. ALGEMENE SERVICE

• Laat een machine nooit in een afgesloten ruimte draaien.
• Voer nooit afstellingen of reparaties uit terwijl de motor draait. Koppel de bougiekabel los en houd de kabel uit de buurt van de bougie om onbedoeld starten te voorkomen.
• Houd alle moeren en bouten goed vast om er zeker van te zijn dat de apparatuur in een veilige werkende staat verkeert.
• Knoei nooit met veiligheidsvoorzieningen. Controleer regelmatig of ze goed werken. Doe nooit iets dat de beoogde functie van een veiligheidsvoorziening belemmert of de bescherming die door een veiligheidsvoorziening wordt geboden, vermindert.
• Houd de machine vrij van gras, bladeren of ander vuil. Maak gemorste olie of brandstof schoon. Laat de machine afkoelen voordat u hem opbergt.
• Stop en inspecteer de apparatuur als u een object raakt. Repareer indien nodig voordat u opnieuw start.
• Probeer nooit de wielhoogte te verstellen terwijl de motor draait.
• Grasopvangzakonderdelen zijn onderhevig aan slijtage, schade en aantasting, waardoor bewegende onderdelen bloot kunnen komen te liggen of objecten kunnen worden weggegooid. Controleer de onderdelen regelmatig en vervang ze indien nodig door door de fabrikant aanbevolen onderdelen.
• Maaimessen zijn scherp en kunnen snijden. Wikkel de messen in of draag handschoenen en wees extra voorzichtig bij het onderhouden ervan.
• Wijzig de toerentalregelaar van de motor niet en verhoog het toerental van de motor niet.
• Onderhoud of vervang veiligheids- en instructielabels indien nodig.

ONDERSTEUNING / HULP
Als u hulp nodig hebt of vragen hebt over de toepassing, bediening, onderhoud of onderdelen van uw product:

• Bezoek onze website: www.husqvarna.com
• Bel ons gratis: 1-800-487-5951

Het is ontworpen, ontwikkeld en vervaardigd om u de best mogelijke betrouwbaarheid en prestaties te bieden.
Mocht u een probleem ervaren dat u niet gemakkelijk kunt verhelpen, neem dan contact op met uw dichtstbijzijnde geautoriseerde servicecentrum. We hebben competente, goed opgeleide technici en het juiste gereedschap om deze grasmaaier te onderhouden of te repareren.
Lees en bewaar deze handleiding. De instructies stellen u in staat uw grasmaaier op de juiste manier te monteren en te onderhouden. Neem altijd de "VEILIGHEIDSREGELS" in acht.
SERIENUMMER:
AANKOOPDATUM:
DE MODEL- EN SERIENUMMERS ZIJN TE VINDEN OP EEN STICKER DIE IS BEVESTIGD AAN DE ACHTERKANT VAN DE GRASMAAIERHUIS.
U MOET ZOWEL HET SERIENUMMER ALS DE AANKOOPDATUM NOTEREN EN OP EEN VEILIGE PLAATS BEWAREN VOOR TOEKUNSTIGE RAADPLEGING.

PRODUCTSPECIFICATIES

VERANTWOORDELIJKHEDEN VAN DE KLANT

• Lees en neem de veiligheidsregels in acht.
• Volg een regelmatig schema voor het onderhouden, verzorgen en gebruiken van uw grasmaaier.
• Volg de instructies in de paragrafen "Onderhoud" en "Opslag" van deze gebruikershandleiding.

MONTAGE

Lees deze instructies en deze handleiding volledig door voordat u probeert uw nieuwe grasmaaier te monteren of te bedienen.

DEZE GRASMAAIER WORDT ZONDER OLIE OF BENZINE IN DE MOTOR VERZONDEN.
Uw nieuwe grasmaaier is in de fabriek gemonteerd met uitzondering van die onderdelen die voor transportdoeleinden niet zijn gemonteerd. Alle onderdelen zoals moeren, ringen, bouten, enz. die nodig zijn om de montage te voltooien, zijn in de onderdelenzak geplaatst. Om een veilige en correcte werking van uw grasmaaier te garanderen, moeten alle onderdelen en hardware die u monteert, stevig worden vastgedraaid. Gebruik indien nodig het juiste gereedschap om een goede vastheid te garanderen.

DE GRASMAAIER UIT DE DOOS HALEN

1. Verwijder de losse onderdelen die bij de maaier zijn geleverd.
2. Knip twee hoeken van de doos af en leg het uiteinde plat neer.
3. Verwijder alle verpakkingsmaterialen, behalve de opvulling tussen de bovenste en onderste handgreep en de opvulling die de bedieningshendel op de bovenste handgreep houdt.
4. Rol de grasmaaier uit de doos en controleer de doos grondig op extra losse onderdelen.

HOE U UW GRASMAAIER OPZET

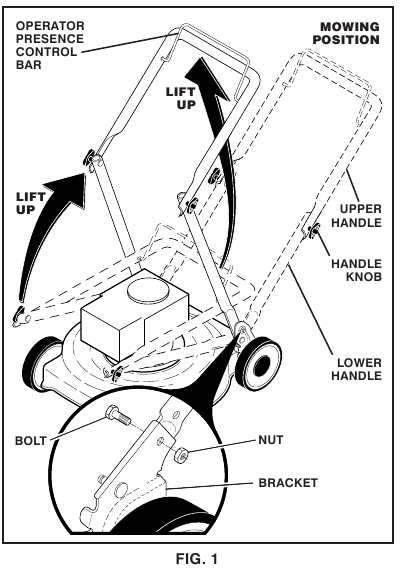

DE HANDGREEP UITKLAPPEN (Zie Fig. 1)

KLAP DE HANDGREEP VOORZICHTIG UIT OM TE VOORKOMEN DAT U DE BESTURINGSKABELS KLEM ZET OF BESCHADIGT.

1. Til de handgrepen omhoog totdat het onderste handgreepgedeelte op zijn plaats vastklikt in de maaipositie.
2. Steek de bout door de handgreep en de beugel en zet vast met de moer.
3. Verwijder de beschermende opvulling, til het bovenste handgreepgedeelte op zijn plaats op de onderste handgreep en draai beide handgreepknoppen vast.
4. Verwijder de opvulling van de handgreep die de bedieningshendel op de bovenste handgreep houdt.
   Uw handgrepen kunnen worden aangepast voor uw maaicomfort. Raadpleeg "HANDGREEP AANPASSEN" in het gedeelte Service en afstellingen van deze handleiding.

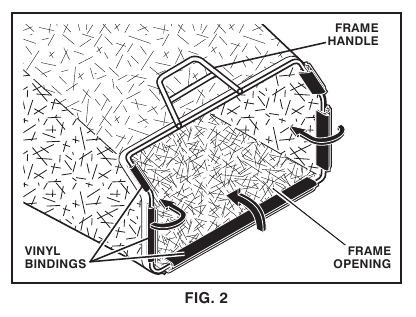

DE GRASVANGER MONTEREN (Zie Fig. 2)

1. Plaats het frame van de grasvanger in de grasopvangzak met het stijve gedeelte van de zak aan de onderkant. Zorg ervoor dat de handgreep van het frame zich buiten de bovenkant van de zak bevindt.
2. Schuif de vinyl bindingen over het frame.
   OPMERKING: Als de vinyl bindingen te stijf zijn, houd ze dan een paar minuten in warm water. Als de zak nat wordt, laat hem dan drogen voordat u hem gebruikt.

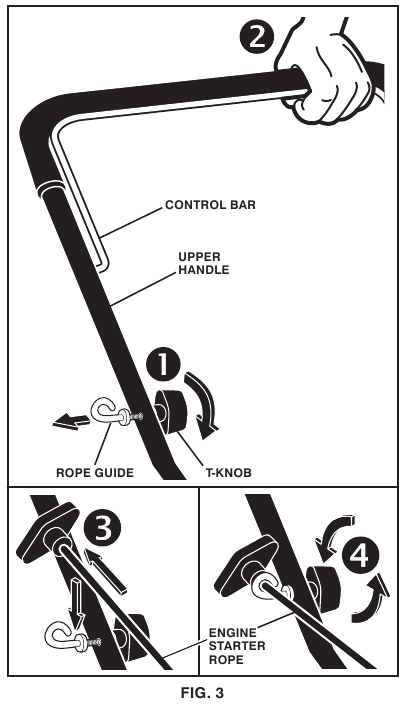

HET STARTERTOUW INSTALLEREN (Zie Fig. 3)

1. Maak de T-knop los.
2. Houd de bedieningshendel tegen de bovenste handgreep.
3. Trek langzaam aan het starttouw van de motor totdat het touw in de lus van de touwgeleider glijdt.
4. Draai de T-knop vast.

HET HULPSTUK INSTALLEREN
Uw grasmaaier werd verzonden, klaar om als mulcher te worden gebruikt. Om de maaier om te bouwen tot opvang of uitworp, zie "DE MAAIER OMBOUWEN" in het gedeelte Bediening van deze handleiding.

WERKING

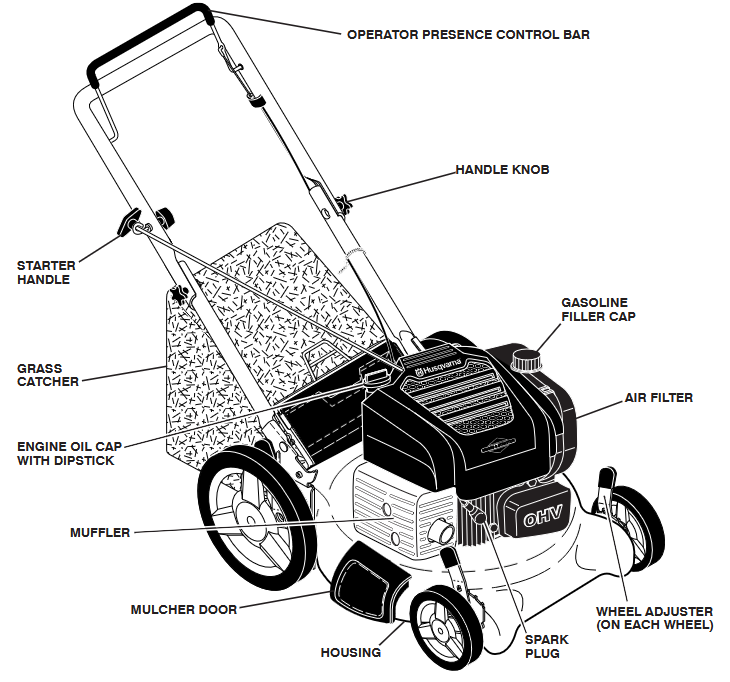

KEN UW GRASMAAIER.
LEES DEZE GEBRUIKERSHANDLEIDING EN VEILIGHEIDSVOORSCHRIFTEN VOORDAT U UW GRASMAAIER GEBRUIKT. Vergelijk de illustraties met uw grasmaaier om vertrouwd te raken met de locatie van verschillende bedieningselementen en aanpassingen. Bewaar deze handleiding voor toekomstig gebruik.

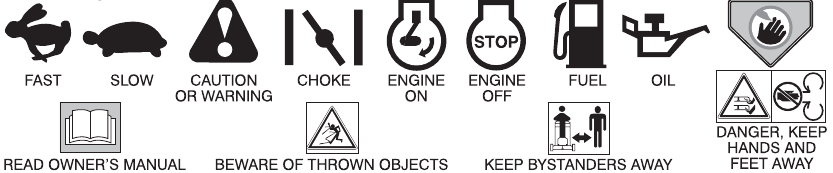

Deze symbolen kunnen op uw grasmaaier of in de bij het product geleverde documentatie voorkomen. Leer en begrijp hun betekenis.

Deze grasmaaier wordt ZONDER OLIE OF BENZINE in de motor verzonden.
OPMERKING: Benzine met maximaal 10% ethanol (E10) is acceptabel voor gebruik in deze machine. Het gebruik van benzine met meer dan 10% ethanol (E10) maakt de productgarantie ongeldig.

VOLDOET AAN DE CPSC-VEILIGHEIDSEISEN
Onze roterende, zelfrijdende grasmaaiers voldoen aan de veiligheidsnormen van het American National Standards Institute en de U.S. Consumer Product Safety Commission.

Het mes draait wanneer de motor draait.
BEDIENINGSHENDEL VOOR AANWEZIGHEID VAN DE BEDIENER – moet tegen de handgreep worden gehouden om de motor te starten. Loslaten om de motor te stoppen.
STARTERGREEP – gebruikt om de motor te starten.
MULCHDEUR – maakt omschakeling naar uitwerp- of opvangwerking mogelijk.

De werking van een grasmaaier kan ertoe leiden dat er vreemde voorwerpen in de ogen worden geslingerd, wat kan leiden tot ernstige oogschade. Draag altijd een veiligheidsbril of gelaatsscherm wanneer u uw grasmaaier gebruikt of aanpassingen of reparaties uitvoert. Wij raden een standaard veiligheidsbril of een breedbeeld veiligheidsmasker over een bril aan.

Gebruik gehoorbeschermers om gehoorbeschadiging te voorkomen.

HOE U UW GRASMAAIER GEBRUIKT
MOTORSNELHEID
De motorsnelheid is in de fabriek ingesteld voor optimale prestaties. De snelheid is niet instelbaar.

MOTORZONE-REGELING

De federale voorschriften vereisen dat er een motorbediening op deze grasmaaier wordt geïnstalleerd om het risico op letsel door contact met het mes te minimaliseren. Probeer onder geen enkele omstandigheid de functie van de bedieningselementen van de bediener te omzeilen. Het mes draait wanneer de motor draait.

• Uw grasmaaier is uitgerust met een bedieningshendel voor aanwezigheid van de bediener, waardoor de bediener achter de handgreep van de grasmaaier moet staan om de grasmaaier te starten en te bedienen.

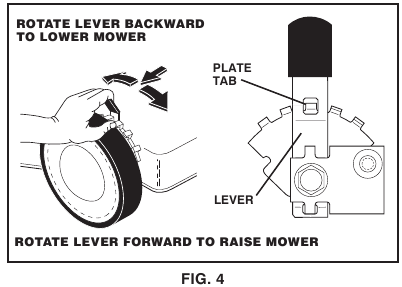

DE MAAIHOOGTE AANPASSEN (Zie afb. 4)
Verhoog de wielen voor een lage snede en verlaag de wielen voor een hoge snede, pas de snijhoogte aan uw wensen aan. De middelste stand is het beste voor de meeste gazons.

• Om de maaihoogte te wijzigen, knijpt u de verstelhendel naar het wiel toe. Beweeg het wiel omhoog of omlaag om aan uw wensen te voldoen. Zorg ervoor dat alle wielen in dezelfde stand staan.

OPMERKING: De regelaar staat in de juiste positie wanneer het plaatlipje in het gat in de hendel steekt. Bovendien kunnen regelaars met 9 standen (indien aanwezig) de hendel tussen de plaatlipjes worden geplaatst.

DE MAAIER OMVORMEN
Uw grasmaaier werd verzonden en is klaar voor gebruik als mulchmaaier. Om te schakelen naar opvangen of uitwerpen:

ACHTEROPVANGEN (Zie afb. 5)

• Til de achterklep van de grasmaaier op en plaats de haken van het grasopvangframe op de draaipennen van de klep.
• Om over te schakelen op mulchen of uitwerpen, verwijdert u de grasopvangzak en sluit u de achterklep.

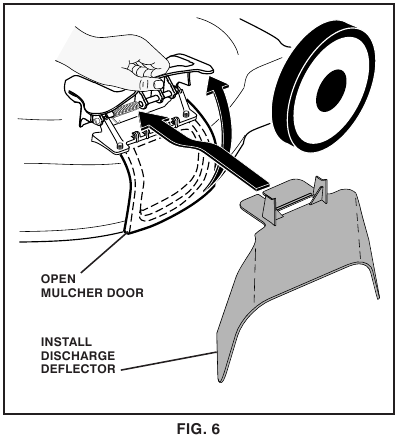

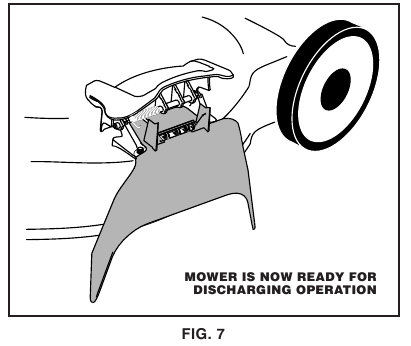

ZIJUITWERPEN (Zie afb. 6 en 7)

• De achterklep moet gesloten zijn.
• Open de mulchdeur en installeer de uitwerpplaat onder de deur zoals afgebeeld.
• De maaier is nu klaar voor uitwerpen.
• Om over te schakelen op mulchen of opvangen, moet de uitwerpplaat worden verwijderd en de mulchdeur moet worden gesloten.

EENVOUDIGE STAPPEN OM TE ONTHOUDEN BIJ HET OMVORMEN VAN UW GRASMAAIER:
VOOR MULCHEN

1. Achterklep gesloten.
2. Mulchdeur gesloten.

VOOR ACHTEROPVANGEN

1. Grasopvangzak geïnstalleerd.
2. Mulchdeur gesloten.

VOOR ZIJUITWERPEN

1. Achterklep gesloten.
2. Uitwerpplaat geïnstalleerd.

Laat uw grasmaaier niet werken zonder gesloten achterklep of goedgekeurde grasopvangzak. Probeer nooit de grasmaaier te bedienen met de achterklep verwijderd of opengehouden.

DE GRASOPVANGZAK LEGEN (Zie afb. 8)

1. Til de grasopvangzak op met behulp van de framegreep.
2. Verwijder de grasopvangzak met het maaisel onder de handgreep van de grasmaaier vandaan.
3. Maaisel uit de zak legen.
   OPMERKING: Sleep niet met de zak tijdens het legen; dit veroorzaakt onnodige slijtage.

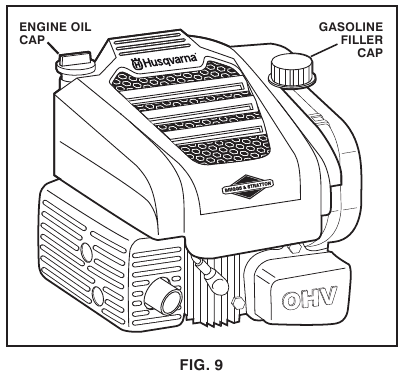

VOOR HET STARTEN VAN DE MOTOR OLIE BIJVULLEN (Zie afb. 9)
Uw grasmaaier wordt zonder olie in de motor verzonden. Zie "MOTOR" in het hoofdstuk Onderhoud van deze handleiding voor het type en de kwaliteit van de te gebruiken olie.

Vul de motor NIET te vol met olie, anders zal hij bij het starten hevig roken uit de uitlaat.

1. Zorg ervoor dat de grasmaaier waterpas staat.
2. Verwijder de oliepeilstok uit de olievulopening.
3. U ontvangt een container met olie bij de eenheid. Giet de hele container langzaam via de olievulopening in de motor.
   OPMERKING: De eerste olievulling vereist slechts 532 ml vanwege de resterende olie in de motor van de 100% kwaliteitstests van de fabrikant. Bij het verversen van de olie heeft u mogelijk 591 ml nodig.
4. Plaats de peilstok terug en draai hem vast.

• Controleer het oliepeil voor elk gebruik. Voeg indien nodig olie toe. Vul tot de volle lijn op de peilstok.
• Ververs de olie na elke 25 bedrijfsuren of elk seizoen. Mogelijk moet u de olie vaker verversen bij stoffige, vuile omstandigheden. Zie "MOTOROLIE VERVERSEN" in het hoofdstuk Onderhoud van deze handleiding.

BENZINE BIJVULLEN (Zie afb. 9)

• Vul de brandstoftank tot de onderkant van de vulhals van de tank. Niet te vol vullen. Gebruik verse, schone, gewone loodvrije benzine met een minimum van 87 octaan. Meng geen olie met benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen.

Veeg gemorste olie of brandstof af. Bewaar, morst of gebruik geen benzine in de buurt van open vuur.
Brandstoffen met alcohol (ook wel gasohol genoemd of met ethanol of methanol) kunnen vocht aantrekken, wat leidt tot scheiding en de vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Leeg de benzinetank, start de motor en laat hem draaien totdat de brandstofleidingen en de carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Zie Opslaginstructies voor aanvullende informatie. Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat dit permanente schade kan veroorzaken.

DE MOTOR STOPPEN

• Om de motor te stoppen, laat u de bedieningshendel voor aanwezigheid van de bediener los.

DE MOTOR STARTEN
OPMERKING: Vanwege beschermende coatings op de motor kan er een kleine hoeveelheid rook aanwezig zijn tijdens het eerste gebruik van het product en dit moet als normaal worden beschouwd.
OPMERKING: Uw motor is uitgerust met een automatisch chokesysteem. Er is geen priming of choke nodig voordat u start.
• Om de motor te starten, houdt u de bedieningshendel voor aanwezigheid van de bediener tegen de handgreep en trekt u snel aan de startergreep. Laat het startkoord niet terugschieten.

TIPS VOOR HET MAAIEN

Gebruik geen verticuteermessen op uw maaier. Dergelijke hulpstukken zijn gevaarlijk, beschadigen uw maaier en kunnen uw garantie ongeldig maken.

• In bepaalde omstandigheden, zoals bij zeer hoog gras, kan het nodig zijn om de maaihoogte te verhogen om de duwinspanning te verminderen en te voorkomen dat de motor overbelast raakt en er grasresten achterblijven. Het kan ook nodig zijn om de rijsnelheid te verlagen en/of de grasmaaier een tweede keer over het gebied te laten rijden.
• Voor extreem zwaar maaien vermindert u de maaibreedte door de eerder gemaaide baan te overlappen en langzaam te maaien.
• Voor zijuitworp maait u in een richting tegen de klok in, beginnend aan de buitenkant van het te maaien gebied, om het gras beter te verspreiden en de motor minder te belasten. Om te voorkomen dat er maaisel op loopbruggen, bloemperken enz. terechtkomt, maakt u de eerste sneden in de richting van de klok (zie afb. 10).

• Als er een spoor van grasresten achterblijft aan de rechterkant van de grasmaaier tijdens het achteruitwerpen, maai dan met de klok mee met een kleine overlap om de resten bij de volgende doorgang op te vangen.
• De poriën in de grasopvangzakken van stof kunnen door gebruik gevuld raken met vuil en stof en de opvangzakken zullen minder gras opvangen. Om dit te voorkomen, spuit u de opvangzak regelmatig af met water en laat u hem drogen voordat u hem gebruikt.
• Houd de bovenkant van de motor rond de starter vrij en schoon van grasresten en kaf. Dit helpt de luchtstroom van de motor en verlengt de levensduur van de motor.

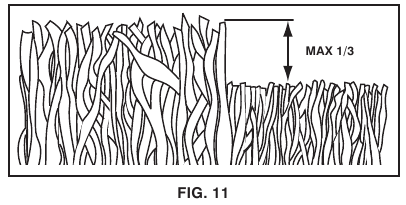

TIPS VOOR HET MULCHMAAIEN

HOUD VOOR DE BESTE PRESTATIES DE MAAIERHUIS VRIJ VAN OPGEHOOPT GRAS EN AFVAL. ZIE "REINIGING" IN HET HOOFDSTUK ONDERHOUD VAN DEZE HANDLEIDING.

• Het speciale mulchmes zal het gras herhaaldelijk opnieuw snijden en in grootte verkleinen, zodat ze bij het vallen op het gazon zich in het gras verspreiden en niet worden opgemerkt. Bovendien zal het gemulchte gras snel biologisch afbreken om voedingsstoffen voor het gazon te leveren. Mulch altijd met uw hoogste motortoerental (mes) omdat dit de beste herhaalsnede van de messen oplevert.
• Vermijd het maaien van uw gazon als het nat is. Nat gras heeft de neiging om klonten te vormen en interfereert met de mulchwerking. De beste tijd om uw gazon te maaien is de vroege namiddag. Op dit moment is het gras opgedroogd, maar het pas gemaaide gebied wordt niet blootgesteld aan direct zonlicht.
• Voor de beste resultaten past u de maaihoogte van de grasmaaier aan zodat de grasmaaier slechts het bovenste derde deel van de grassprieten afsnijdt (zie afb. 11). Als het gazon overwoekerd is, is het noodzakelijk om de maaihoogte te verhogen om de duwinspanning te verminderen en te voorkomen dat de motor overbelast raakt en er klonten gemulcht gras achterblijven. Voor extreem zwaar mulchen vermindert u uw maaibreedte door de eerder gemaaide baan te overlappen en langzaam te maaien.

• Bepaalde soorten gras en grasomstandigheden kunnen vereisen dat een gebied een tweede keer wordt gemulcht om de resten volledig te verbergen. Bij het maken van een tweede snede, maait u dwars (loodrecht) op het eerste maaipad.
• Verander uw maaipatroon van week tot week. Maai de ene week van noord naar zuid en de volgende week van oost naar west. Dit helpt om vervilting en korrelvorming van het gazon te voorkomen.

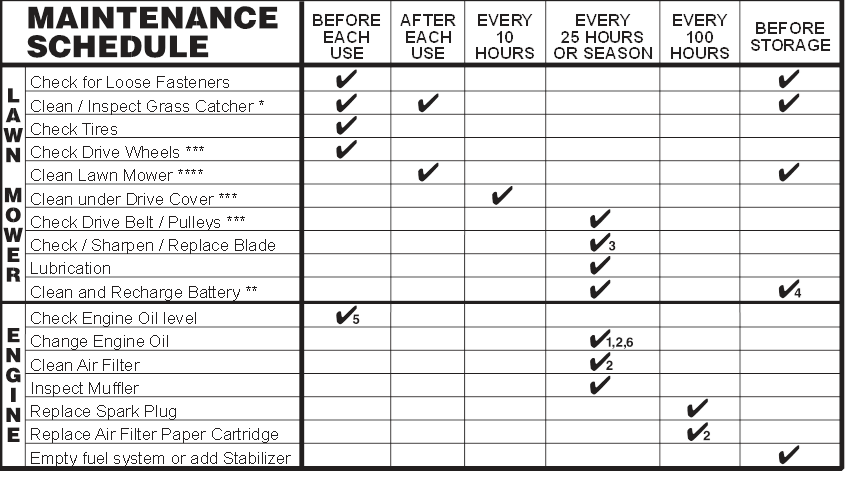

ONDERHOUD

* (indien aanwezig)
** Elektrisch startende grasmaaiers
*** Zelfrijdende grasmaaiers
**** Gebruik een schraper

1. Vaker vervangen bij gebruik onder zware belasting of bij hoge buitentemperaturen.
2. Vaker onderhoud uitvoeren bij gebruik in vuile of stoffige omstandigheden.
3. Vervang de messen vaker bij het maaien in zandgrond.
4. Laad aan het einde van het seizoen 48 uur op.
5. En na elke 5 uur gebruik.

ALGEMENE AANBEVELINGEN
De garantie op deze grasmaaier dekt geen onderdelen die zijn blootgesteld aan misbruik of nalatigheid door de gebruiker. Om de volledige waarde van de garantie te ontvangen, moet de gebruiker de grasmaaier onderhouden zoals aangegeven in deze handleiding.
Er zullen periodiek enkele aanpassingen moeten worden gedaan om uw apparaat goed te onderhouden.
Controleer minstens één keer per seizoen of u een van de aanpassingen moet uitvoeren die worden beschreven in het gedeelte Service en aanpassingen van deze handleiding.

• Vervang minstens één keer per jaar de bougie, reinig of vervang het luchtfilterelement en controleer het mes op slijtage. Een nieuwe bougie en een schoon/nieuw luchtfilterelement zorgen voor een goede lucht-brandstofmengsel en helpen uw motor beter te lopen en langer mee te gaan.
• Volg het onderhoudsschema in deze handleiding.

VOOR ELK GEBRUIK

1. Controleer het motoroliepeil.
2. Controleer op losse bevestigingsmiddelen.

SMERING
Houd het apparaat goed gesmeerd (zie "SMEERSCHEMA").

GEEN OLIE OF VET OP KUNSTSTOFWIELLAGERS AANBRENGEN. VISKEUZE SMEERMIDDELEN ZULLEN STOF EN VUIL AANTREKKEN DIE DE LEVENSDUUR VAN DE ZELFSMEERLAGERS VERKORTEN. ALS U VINDT DAT ZE MOETEN WORDEN GESMEERD, GEBRUIK DAN ALLEEN EEN DROOG, VERSTOFD GRAFIET SMEERMIDDEL SPAARZAAM.

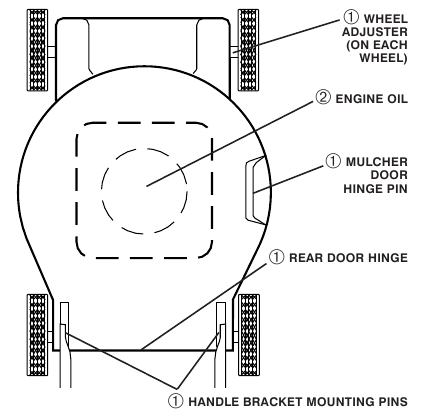

SMEERSCHEMA

1. SPRAYSMEERMIDDEL
2. ZIE "MOTOR" IN HET ONDERHOUDSGEDEELTE

GRASMAAIER
Neem altijd de veiligheidsregels in acht bij het uitvoeren van onderhoud.

BANDEN

• Houd banden vrij van benzine, olie of insectenbestrijdingsmiddelen die rubber kunnen beschadigen.
• Vermijd stronken, stenen, diepe sporen, scherpe voorwerpen en andere gevaren die schade aan de banden kunnen veroorzaken.

MESONDERHOUD
Voor het beste resultaat moet het grasmaaiermes scherp worden gehouden. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangingsmes dat is goedgekeurd door de fabrikant van uw grasmaaier. Het gebruik van een mes dat niet is goedgekeurd door de fabrikant van uw grasmaaier is gevaarlijk, kan uw grasmaaier beschadigen en uw garantie ongeldig maken.

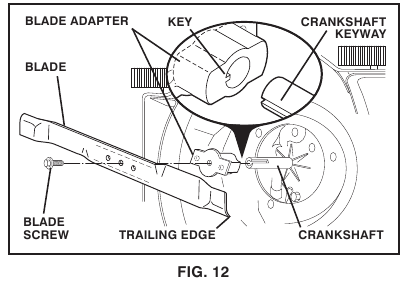

HET MES VERWIJDEREN (Zie Afb. 12)

1. Koppel de bougiekabel los van de bougie en plaats de kabel waar deze niet in contact kan komen met de bougie.
2. Draai de grasmaaier op zijn kant. Zorg ervoor dat het luchtfilter en de carburateur omhoog staan.
3. Gebruik een houten blok tussen het mes en het maaidek om te voorkomen dat het mes draait bij het verwijderen van de mesbout.
   OPMERKING: Bescherm uw handen met handschoenen en/of wikkel het mes in een zware doek.
4. Verwijder de messchroef door deze tegen de klok in te draaien.
5. Verwijder het mes.
   OPMERKING: Verwijder de mesadapter en controleer de spie in de naaf van de mesadapter. De spie moet in goede staat zijn om goed te kunnen werken. Vervang de adapter als deze beschadigd is.

HET MES VERVANGEN (Zie Afb. 12)

1. Plaats de mesadapter op de krukas van de motor. Zorg ervoor dat de spie in de adapter en de spiebaan van de krukas zijn uitgelijnd.
2. Plaats het mes op de mesadapter en lijn de twee (2) gaten in het mes uit met de verhoogde nokken op de adapter.
3. Zorg ervoor dat de achterrand van het mes (tegenover de scherpe rand) omhoog wijst naar de motor.
4. Installeer de messchroef in de mesadapter en de krukas.
5. Gebruik een houten blok tussen het mes en het maaidek en draai de mesbout vast, met de klok mee.
   • Het aanbevolen aanhaalmoment is 35-40 ft. lbs. (47-54 Nm).

DE MESSCHROEF IS WARMTEBEHANDELD. ALS DE SCHROEF MOET WORDEN VERVANGEN, VERVANG DEZE DAN ALLEEN DOOR EEN GOEDGEKEURDE SCHROEF.

HET MES SLIJPEN
OPMERKING: We raden het niet aan om het mes te slijpen, maar als u dit wel doet, zorg er dan voor dat het mes in balans is. Een onevenwichtig mes veroorzaakt uiteindelijk schade aan de grasmaaier of de motor.

• Het mes kan worden geslepen met een vijl of op een slijpsteen. Probeer niet te slijpen terwijl het mes op de maaier zit.
• Om de balans van het mes te controleren, slaat u een spijker in een balk of muur. Laat ongeveer een inch van de rechte spijker uitsteken. Plaats het middelste gat van het mes over de kop van de spijker. Als het mes in balans is, moet het in een horizontale positie blijven. Als een van beide uiteinden van het mes naar beneden beweegt, slijpt u het zware uiteinde totdat het mes in balans is.

GRASOPVANGER

• De grasopvanger kan met water worden afgespoeld, maar moet droog zijn wanneer deze wordt gebruikt.
• Controleer uw grasopvanger regelmatig op schade of slijtage. Door normaal gebruik zal deze slijten. Als de opvanger moet worden vervangen, vervang deze dan alleen door een goedgekeurde vervangende opvanger die wordt weergegeven in het gedeelte Reparatieonderdelen van deze handleiding. Geef het modelnummer van de maaier op bij het bestellen.

MOTOR
SMERING

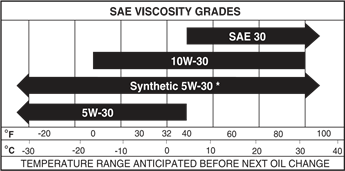

Gebruik alleen hoogwaardige detergentolie met API-serviceclassificatie SJ-SN. Selecteer de SAE-viscositeitsklasse van de olie op basis van uw verwachte bedrijfstemperatuur.

OPMERKING: Hoewel oliën met meerdere viscositeiten (5W30, 10W30 enz.) het starten bij koud weer verbeteren, zullen deze oliën met meerdere viscositeiten leiden tot een verhoogd olieverbruik bij gebruik boven 32°F. Controleer uw motoroliepeil vaker om mogelijke motorschade door een laag oliepeil te voorkomen.
Ververs de olie na elke 25 bedrijfsuren of minstens één keer per jaar als de grasmaaier niet 25 uur in één jaar wordt gebruikt.
OPMERKING: Een olieverversing is niet vereist, maar als u de olie wilt verversen, volgt u de onderstaande procedure.
Controleer het carteroliepeil voordat u de motor start en na elke vijf (5) uur continu gebruik. Draai de olieplug elke keer dat u het oliepeil controleert goed vast.

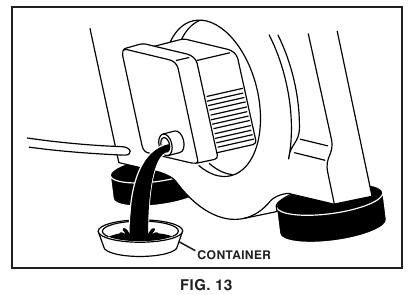

MOTOROLIE VERVERSEN (Zie Afb. 13)
OPMERKING: Voordat u de grasmaaier kantelt om de olie af te tappen, leegt u de brandstoftank door de motor te laten draaien totdat de brandstoftank leeg is.

1. Koppel de bougiekabel los van de bougie en plaats de kabel waar deze niet in contact kan komen met de bougie.
2. Verwijder de motoroliedop; leg deze opzij op een schone ondergrond.
3. Kantel de grasmaaier op zijn kant zoals afgebeeld en laat de olie in een geschikte container lopen. Schommel de grasmaaier heen en weer om eventuele olie die in de motor is opgesloten te verwijderen.
4. Veeg eventuele gemorste olie van de grasmaaier of de zijkant van de motor af.
5. Giet de olie langzaam in de olievulopening en stop om de paar ounces om het oliepeil met de peilstok te controleren.
6. Stop met het toevoegen van olie wanneer u de markering VOL op de peilstok bereikt. Wacht een minuut zodat de olie kan bezinken.
7. Blijf kleine hoeveelheden olie toevoegen en controleer de peilstok opnieuw totdat het oliepeil op VOL staat. Vul NIET te veel, anders zal de motor bij het opstarten zwaar roken uit de uitlaat.
8. Zorg er altijd voor dat u de oliepeilstok opnieuw vastdraait voordat u de motor start.
9. Sluit de bougiekabel opnieuw aan op de bougie.

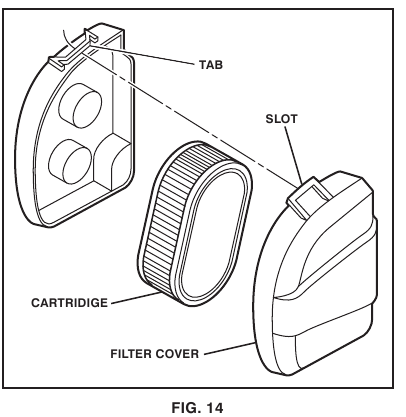

LUCHTFILTER (Zie Afb. 14)
Uw motor zal niet goed lopen en kan beschadigd raken door het gebruik van een vuil luchtfilter. Vervang het luchtfilter om de 100 bedrijfsuren of elk seizoen, afhankelijk van wat zich het eerst voordoet. Onderhoud de luchtfilter vaker in stoffige omstandigheden.

HET LUCHTFILTER REINIGEN

1. Verwijder het deksel.
2. Verwijder voorzichtig de cartridge.
3. Reinig door zachtjes op een vlakke ondergrond te tikken. Als het erg vuil is, vervang dan de cartridge.
4. Installeer de cartridge en plaats vervolgens het deksel terug.

Aardoplossingen, zoals kerosine, mogen niet worden gebruikt om de cartridge te reinigen. Ze kunnen de aantasting van de cartridge veroorzaken. Smeer de cartridge niet in met olie. Gebruik geen perslucht om de cartridge te reinigen of te drogen.

UITLAATDEMPER
Inspecteer en vervang de gecorrodeerde uitlaatdemper, omdat dit brandgevaar en/of schade kan veroorzaken.

BOUGIE
Vervang de bougie aan het begin van elk maaiseizoen of na elke 100 bedrijfsuren, afhankelijk van wat zich het eerst voordoet. Het bougietype en de elektrodenafstand worden weergegeven in het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding.

REINIGING

HOUD VOOR DE BESTE PRESTATIES HET MAAIDEK VRIJ VAN OPGEHOOPT GRAS EN AFVAL. REINIG DE ONDERKANT VAN UW MAAIER NA ELK GEBRUIK.

Koppel de bougiekabel los van de bougie en plaats de kabel waar deze niet in contact kan komen met de bougie.

• Reinig de onderkant van uw grasmaaier door ophoping van gras en afval weg te schrapen.
• Reinig de motor regelmatig om te voorkomen dat er afval ophoopt. Een verstopte motor wordt warmer en verkort de levensduur van de motor.
• Houd afgewerkte oppervlakken/wielen vrij van benzine, olie, enz.
• Met uitzondering van de waterspoelpoort (indien aanwezig), raden we het niet aan om een tuinslang te gebruiken om de buitenkant van uw grasmaaier schoon te maken, tenzij het elektrische systeem, de uitlaatdemper, het luchtfilter en de carburateur zijn afgedekt om water buiten te houden. Water in de motor kan leiden tot een kortere levensduur van de motor.

SERVICE EN AANPASSINGEN

OM ERNSTIG LETSEL TE VOORKOMEN, VOORAFGAAND AAN ELKE SERVICE OF AANPASSING:

1. Laat de bedieningsstang los en zet de motor uit.
2. Zorg ervoor dat het mes en alle bewegende delen volledig tot stilstand zijn gekomen.
3. Maak de bougiekabel los van de bougie en plaats deze zo dat deze geen contact kan maken met de bougie.

GRASMAAIER
DE MAAIHOOGTE AANPASSEN
Zie "DE MAAIHOOGTE AANPASSEN" in het hoofdstuk Gebruik van deze handleiding.

ACHTERSTE DEFLECTOR
De achterste deflector, die is bevestigd tussen de achterwielen van uw maaier, is bedoeld om de kans te minimaliseren dat voorwerpen uit de achterkant van de maaier in de maaiposistie van de gebruiker worden geworpen. Vervang de deflector als deze beschadigd is.

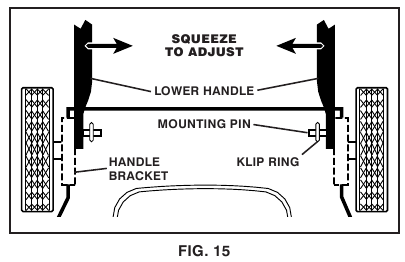

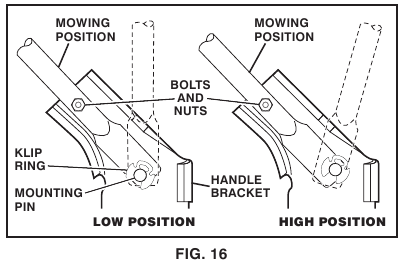

DE HANDGREEP AANPASSEN (Zie Afb. 15 en 16)
De handgreep kan in een hoge of lage positie worden gemonteerd. De montagegaten in de onderkant van de onderste handgreep zijn uit het midden geplaatst om de handgreep te verhogen of te verlagen.

1. Verwijder de bovenste handgreep en de kabelbinder(s) waarmee de kabel(s) aan de onderste handgreep zijn bevestigd.
2. Verwijder de klipringen van de montagepennen van de onderste handgreepbeugel.
3. Verwijder bouten en moeren.
4. Knijp de onderste handgreep in elkaar om deze van de montagepennen te verwijderen.
5. Draai de onderste handgreep omhoog of omlaag om de handgreep te verhogen of te verlagen.
6. Knijp de onderste handgreep in en plaats de gaten op de montagepennen op de handgreepbeugel.
7. Plaats de bouten en moeren terug.
8. Monteer de bovenste handgreep en alle onderdelen die van de onderste handgreep zijn verwijderd opnieuw.

MOTOR
MOTORSNELHEID
Uw motorsnelheid is in de fabriek ingesteld.

CARBURATEUR
Uw carburateur is niet verstelbaar.

MANIPULEER NOOIT MET DE TOERENTALBEGRENZER VAN DE MOTOR, DIE IN DE FABRIEK IS INGESTELD VOOR DE JUISTE MOTORSNELHEID. HET OVERTOEREN VAN DE MOTOR BOVEN DE IN DE FABRIEK INGESTELDE HOGE SNELHEID KAN GEVAARLIJK ZIJN. ALS U DENKT DAT DE DOOR DE MOTOR GEREGELDE HOGE SNELHEID MOET WORDEN AANGEPAST, NEEM DAN CONTACT OP MET HET DICHTSTBIJZIJNDE ERKEND SERVICE CENTRUM, DAT OVER DE JUISTE APPARATUUR EN ERVARING BESCHIKT OM DE NODIGE AANPASSINGEN TE VERRICHTEN.

OPSLAG

Maak uw grasmaaier onmiddellijk klaar voor opslag aan het einde van het seizoen of als de machine 30 dagen of langer niet wordt gebruikt.

GRASMAAIER
Wanneer de grasmaaier voor een bepaalde periode wordt opgeslagen, maakt u deze grondig schoon en verwijdert u al het vuil, vet, bladeren, enz. Bewaar hem in een schone, droge ruimte.

1. Reinig de hele grasmaaier (zie "REINIGING" in het hoofdstuk Onderhoud van deze handleiding).
2. Smeer zoals aangegeven in het hoofdstuk Onderhoud van deze handleiding.
3. Zorg ervoor dat alle moeren, bouten, schroeven en pennen goed vastzitten. Inspecteer bewegende delen op beschadigingen, breuken en slijtage. Vervang indien nodig.
4. Werk alle verroeste of afgebladderde verfoppervlakken bij; schuur lichtjes voordat u gaat schilderen.

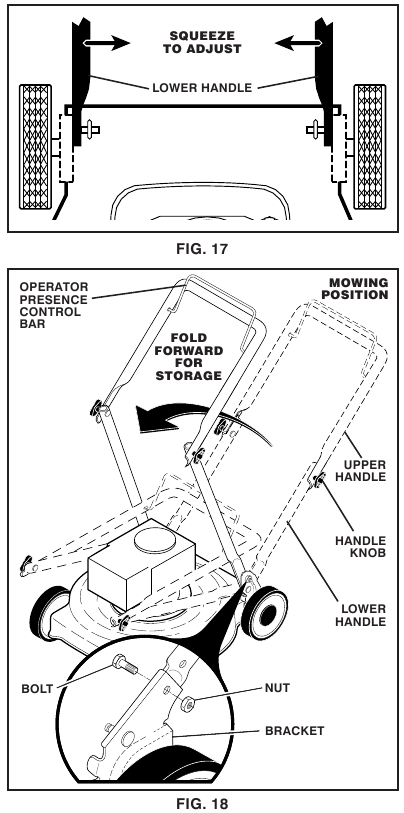

HANDGREEP (Zie Afb. 17 en 18)
U kunt de handgreep van uw grasmaaier inklappen voor opslag.

1. Verwijder bouten en moeren.
2. Knijp de onderste uiteinden van de onderste handgreep naar elkaar toe totdat de onderste handgreep de handgreepbeugel vrijmaakt en beweeg de handgreep vervolgens naar voren.
3. Draai de montagebouten van de bovenste handgreep voldoende los zodat de bovenste handgreep naar achteren kan worden geklapt.

WANNEER U DE HANDGREEP INKLAPT VOOR OPSLAG OF TRANSPORT, ZORG ER DAN VOOR DAT U DE HANDGREEP INKLAPT ZOALS AFGEBEELD, ANDERS KUNT U DE BESTURINGSKABELS BESCHADIGEN.

• Wanneer u uw handgreep vanuit de opslagpositie opzet, vergrendelt de onderste handgreep automatisch in de maaipositie.

MOTOR
BRANDSTOFSYSTEEM

HET IS BELANGRIJK TE VOORKOMEN DAT ER GOMAFZETTING ONTSTAAT IN ESSENTIËLE ONDERDELEN VAN HET BRANDSTOFSYSTEEM, ZOALS DE CARBURATEUR, HET BRANDSTOFFILTER, DE BRANDSTOFSLANG OF DE TANK TIJDENS OPSLAG. BRANDSTOFFEN MET ALCOHOL (GASOHOL GENOEMD OF MET ETHANOL OF METHANOL) KUNNEN VOCHT AANTREKKEN, WAT TIJDENS OPSLAG LEIDT TOT SCHEIDING EN VORMING VAN ZUREN. ZURE GASSEN KUNNEN HET BRANDSTOFSYSTEEM VAN EEN MOTOR BESCHADIGEN TIJDENS OPSLAG.

• Maak de brandstoftank leeg door de motor te starten en te laten draaien totdat de brandstofleidingen en de carburateur leeg zijn.
• Gebruik nooit reinigingsmiddelen voor de motor of carburateur in de brandstoftank, omdat dit permanente schade kan veroorzaken.
• Gebruik volgend seizoen verse brandstof.

OPMERKING: Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomaanslag tijdens de opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat vermeld. Laat de motor na het toevoegen van de stabilisator minstens 10 minuten draaien, zodat de stabilisator de carburateur kan bereiken. Maak de brandstoftank en carburateur niet leeg als u een brandstofstabilisator gebruikt.

MOTOROLIE
Tap de olie af (met warme motor) en vervang deze door schone motorolie. (Zie "MOTOR" in het hoofdstuk Onderhoud van deze handleiding).

CILINDER

1. Verwijder de bougie.
2. Giet een ounce (29 ml) olie via het bougiegat in de cilinder.
3. Trek de starthendel een paar keer langzaam aan om de olie te verdelen.
4. Vervang door een nieuwe bougie.

OVERIGE

• Bewaar geen benzine van het ene seizoen op het andere.
• Vervang uw benzinebus als uw bus begint te roesten. Roest en/of vuil in uw benzine veroorzaken problemen.
• Bewaar uw machine indien mogelijk binnenshuis en dek hem af om hem te beschermen tegen stof en vuil.
• Dek uw machine af met een geschikte beschermhoes die geen vocht vasthoudt. Gebruik geen plastic. Plastic kan niet ademen, waardoor er condensatie ontstaat en uw machine gaat roesten.

DEK DE MAAIER NOOIT AF ALS DE MOTOR EN DE UITLAAT NOG WARM ZIJN.

Bewaar de grasmaaier nooit met benzine in de tank in een gebouw waar dampen een open vlam of vonk kunnen bereiken. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt.

PUNTEN VOOR PROBLEEMOPLOSSING

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna LC121P, 961350002 Handleiding

Beschikbare talen
