Shure SM11 Handleiding
ALGEMEEN

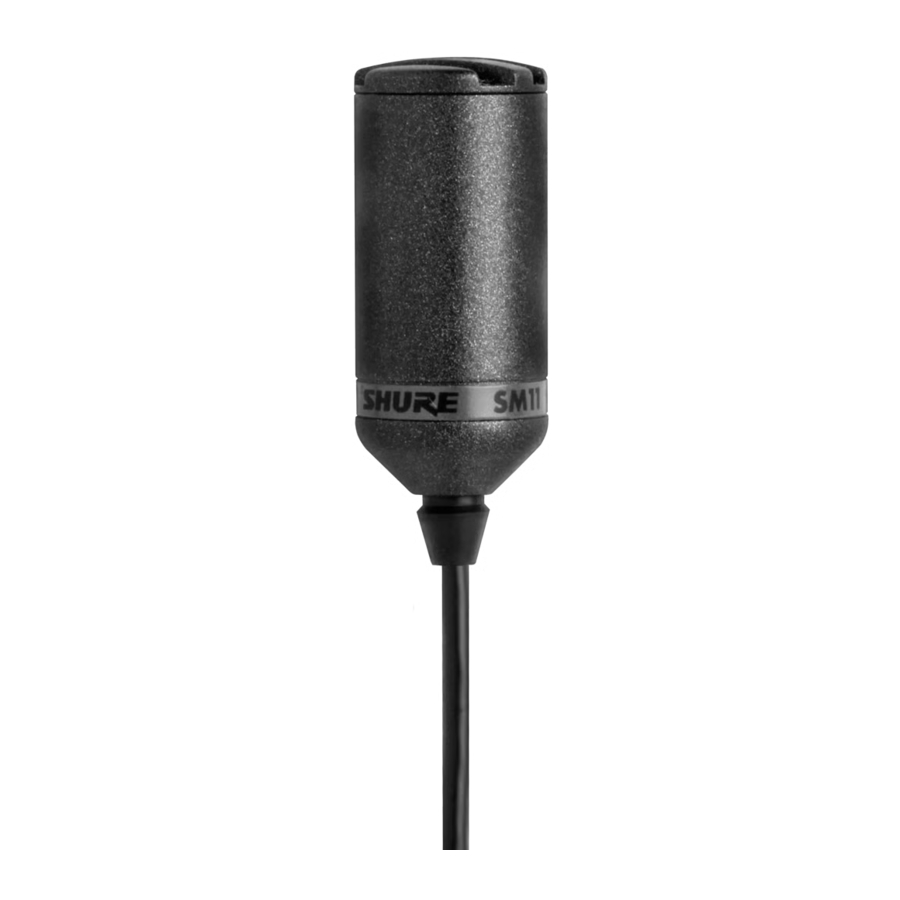

De Shure Model SM11 is een miniatuur dynamische lavaliermicrofoon ontworpen voor gebruik bij televisie-uitzendingen (op de camera), voor geluidsversterking, in bepaalde radio- en filmtoepassingen, en soortgelijke toepassingen waar een kleine microfoon van professionele kwaliteit vereist is. De SM11 heeft een omnidirectioneel opnamepatroon, en zijn frequentierespons is geoptimaliseerd voor lavaliergebruik. De microfoon wordt geleverd met een dasspeld, een reversspeld, een connector-riemclip en een opbergtas met ritssluiting. Een optionele kit voor het monteren van de SM11 op verschillende muziekinstrumenten is verkrijgbaar als Shure Model RK279.
Kenmerken
- Frequentierespons geoptimaliseerd voor lavaliergebruik. Akoestisch afgestemd op de meeste staande of op een bureau gemonteerde microfoons
- Klein en lichtgewicht voor onopvallende, vrijwel onzichtbare bediening
- Gladde buitenkant en verzonken roosterscherm minimaliseren kledinggeluiden
- Robuuste constructie van aluminium behuizing
- Uiterst flexibele kabel met lange levensduur
- Twee montagemogelijkheden: dasspeld of reversspeld
- Handige, veilige riemclip bevestigt de connector aan de riem of kleding
SPECIFICATIES
Type
Dynamisch
Frequentierespons
50 tot 15.000 Hz (zie Afbeelding 1)
Polair patroon
Omnidirectioneel
Impedantie
De nominale microfoonimpedantie is 150 ohm (200 ohm werkelijk) voor aansluiting op microfooningangen met een nominale waarde van 19 tot 300 ohm
Outputniveau (bij 1.000 Hz)
Open Circuit Voltage-64 dBV/Pa (0,60 mV)
(1 Pa = 94 dB SPL)

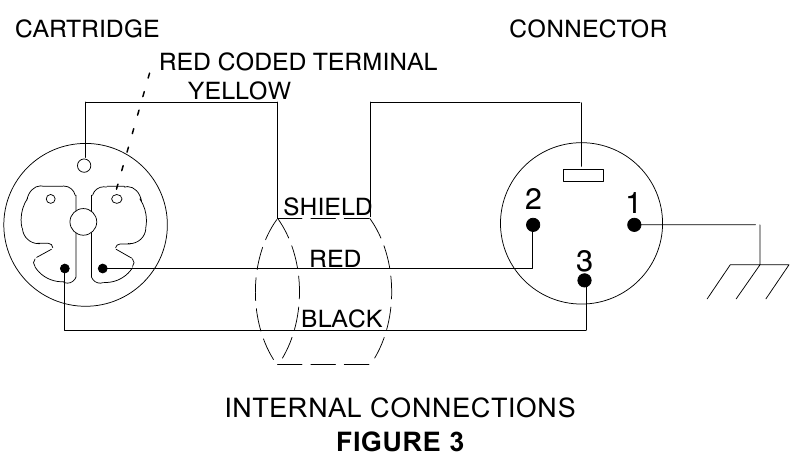

Polariteit
Positieve druk op het membraan produceert positieve spanning op pin 2 ten opzichte van pin 3
Bromopname
35 dB equivalent SPL in een veld van 1 millioersted
Kabel
Niet-afneembaar, 1,2 m, tweedraads, afgeschermd, met plastic bekleed
Connector
Professionele driedelige audio (XLR).
Behuizing
Aluminium met grijze emaille afwerking
Afmetingen
Zie Afbeelding 2
INSTALLATIE
Dasspeld

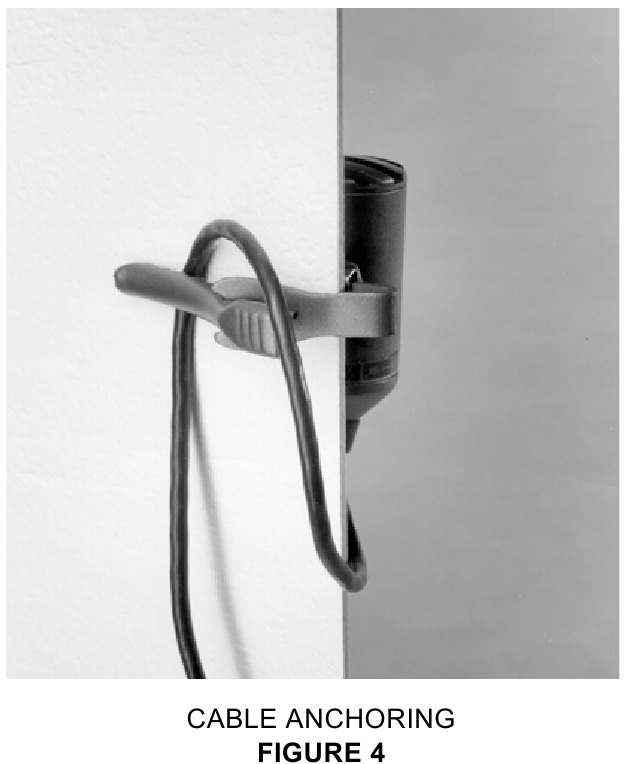

Plaats de SM11 in de dasspeld en veranker de kabel zoals weergegeven in Afbeelding 4. Bevestig de speld aan een das, shirt of blouse. Let op: de microfoon kan 360° in zijn houder worden gedraaid voor gebruik links, rechts of verticaal ("penclip").
Reversspeld
Verwijder de koppeling van de reversspeld en steek de reversspeldhouder in de das (of indien gewenst door de das en het shirt). Bevestig de koppeling aan de pin van de reversspeldhouder. Plaats de SM11 in de reversspeldhouder.
Connector en riemclip
Met de SM11 geïnstalleerd in een van de hierboven beschreven samenstellingen, plaatst u de connector in de connector-riemclip en bevestigt u de riemclip aan de riem, tailleband of andere kleding van de gebruiker. Overtollige microfoonkabel kan in de zak van de gebruiker worden gestoken of in de tailleband worden gestopt.
SPECIFICATIES VOOR ARCHITECTEN
De microfoon moet een moving–coil (dynamisch) type zijn met een frequentierespons van 50 tot 15.000 Hz. De microfoon moet een omnidirectionele polaire karakteristiek hebben. De microfoon moet een lage impedantie hebben met een nominale impedantie van 150 ohm voor aansluiting op microfooningangen met een nominale waarde van 19 tot 300 ohm. De microfoonuitgang moet –64 dB zijn, waarbij 0 dB = 1 milliwatt per 10 microbar.
De microfoon moet van het lavaliertype zijn en moet worden voorzien van een niet–afneembare, tweedraads, afgeschermde kabel van 1,2 m met een professionele, driedelige audioconnector die is ontworpen om te passen op de Cannon XL-serie, Switchcraft A3 (Q.G.)-serie of gelijkwaardige connectoren. De microfoon moet ook worden geleverd met een dasspeld, een reversspeld, een connector-riemclip en een draag-/opbergtas.
De totale afmetingen van de microfoon moeten 33,5 mm lang en 14,7 mm in diameter zijn.
De microfoon moet de Shure Model SM11 of een equivalent zijn.
ACCESSOIRES EN VERVANGINGSONDERDELEN
De volgende meegeleverde accessoires en vervangingsonderdelen kunnen worden besteld via uw erkende Shure Professional Products Dealer of rechtstreeks bij Shure Incorporated.
Dasspeld: RK203TC
Reversspeld: 90A2384
Connector-riemclip: RK200BC
Draag-/opbergtas: 26A13
Cartridge: R99
Kabel: C91
Instrumentmontagekit: RK279
Neem voor meer service- of onderdeleninformatie contact op met de serviceafdeling van Shure op 1-800-516-2525. Neem buiten de Verenigde Staten contact op met uw erkende Shure Service Center.
