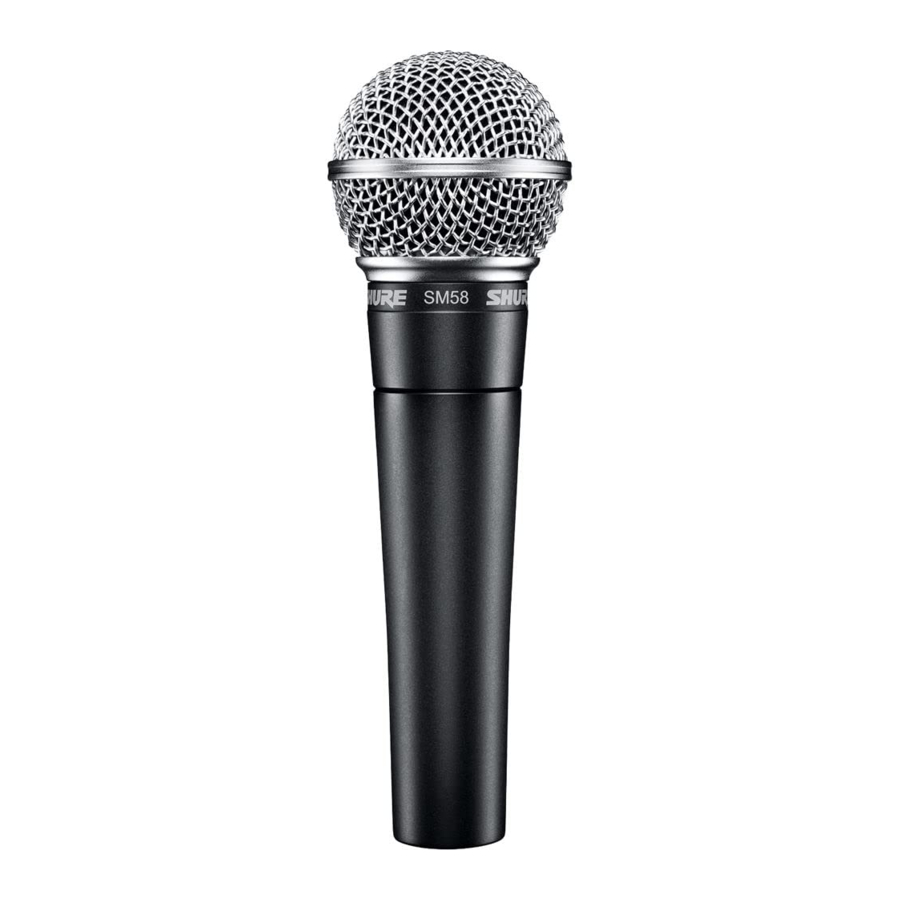

Shure SM58 Handleiding
UNIDIRECTIONELE DYNAMISCHE MICROFOON
De Shure SM58® is een unidirectionele (cardioïde) dynamische zangmicrofoon die is ontworpen voor professioneel zanggebruik in geluidsversterking en studio-opnamen. Een zeer effectief, ingebouwd, bolvormig filter minimaliseert wind- en ademhalings-"plop"-geluiden. Een cardioïde opnamepatroon isoleert de belangrijkste geluidsbron en minimaliseert ongewenste achtergrondgeluiden. De SM58 heeft een op maat gemaakte zangrespons voor een geluid dat een wereldstandaard is. De robuuste constructie, het bewezen schokdempersysteem en het stalen gaasrooster zorgen ervoor dat de SM58 consistent presteert, zelfs bij ruwe behandeling. Buiten of binnen, zang of spraak: de SM58 is de overweldigende keuze van professionals wereldwijd.
Kenmerken
- Frequentierespons afgestemd op zang, met helderder middenbereik en basafname
- Uniform cardioïde opnamepatroon isoleert de belangrijkste geluidsbron en minimaliseert achtergrondgeluid
- Pneumatisch schokdempersysteem vermindert hanteringsgeluiden
- Effectief, ingebouwd bolvormig wind- en popfilter Wordt geleverd met breukvaste statiefadapter die 180° draait
- Legendarische Shure-kwaliteit, robuustheid en betrouwbaarheid
Variaties
SM58
SM58S (met aan/uit-schakelaar)
NABIJHEIDSEFFECT
Wanneer de geluidsbron zich op minder dan 6 mm (1/4 inch) van de microfoon bevindt, versterkt de microfoon de basfrequenties (met 6 tot 10 dB bij 100 Hz), waardoor een warmer en voller basgeluid ontstaat dan wanneer deze verder weg is. Dit effect, bekend als het nabijheidseffect, treedt alleen op bij unidirectionele dynamische microfoons zoals de SM58. De laagfrequente afname van de SM58 biedt meer controle, waardoor de gebruiker optimaal kan profiteren van het nabijheidseffect.
TOEPASSINGEN EN PLAATSING
De SM58 is ideaal voor close-up zang en kan in de hand worden gehouden of op een statief worden gemonteerd. Enkele van de meest voorkomende toepassingen en plaatsingstechnieken worden vermeld in de volgende tabel. Houd er rekening mee dat de microfoontechniek grotendeels een kwestie van persoonlijke smaak is; er is geen "juiste" microfoonpositie.
| TOEPASSING | VOORGESTELDE MICROFOONPLAATSING | TOONKWALITEIT |
| Lead & Back-up Zang | Lippen op minder dan 150 mm (6 inch) afstand of de windkap raken, op de as van de microfoon. | Robuust geluid, nadruk op de bas, maximale isolatie van andere bronnen. |
| Spraak | 150 mm (6 inch) tot 0,6 m (2 ft) afstand van de mond, net boven de neushoogte. | Natuurlijk geluid, verminderde bas. |
| 200 mm (8 inch) tot 0,6 m (2 ft) afstand van de mond, iets naar één kant. | Natuurlijk geluid, verminderde bas en minimale "s"-geluiden. | |
| 1 m (3 ft) tot 2 m (6 ft) afstand. | Dunner; afstandelijk geluid; sfeer. |
PLAATSING VAN SCÈNEMONITOR & P.A.-LUIDSPREKER
Plaats de scènemonitor direct achter de microfoon (zie Afbeelding 1). Plaats de P.A.-luidsprekers zo dat ze van de achterkant van de microfoon af wijzen. Met de luidsprekers in deze posities is de kans op feedback aanzienlijk kleiner. Controleer altijd de podiumopstelling vóór een optreden om een optimale plaatsing van microfoon en monitoren te garanderen.
ALGEMENE REGELS VOOR MICROFOONGEBRUIK
- Richt de microfoon op de gewenste geluidsbron en weg van ongewenste bronnen.
- Plaats de microfoon zo dicht mogelijk bij de gewenste geluidsbron.
- Werk dicht bij de microfoon voor extra basweergave.
- Gebruik slechts één microfoon per geluidsbron.
- Plaats microfoons minstens drie keer zo ver van andere microfoons als van de geluidsbron.
- Gebruik zo weinig mogelijk microfoons.
- Plaats microfoons ver van geluidsreflecterende oppervlakken.
- Voeg een windkap toe bij gebruik van de microfoon buitenshuis, voor close-upspraak of zang.
- Vermijd overmatig hanteren om mechanische ruis te minimaliseren.
SPECIFICATIES
Type
Dynamisch (bewegende spoel)
Frequentierespons
Polair patroon
Unidirectioneel (cardioïde), rotatiesymmetrisch rond de microfoon as, uniform met frequentie (zie Afbeelding 3)
Gevoeligheid (bij 1.000 Hz Open Circuit Voltage)
–54,5 dBV/Pa (1,85 mV)
1 Pa = 94 dB SPL
Impedantie
De nominale impedantie is 150 (300 werkelijk) voor aansluiting op microfooningangen met een lage impedantie
Polariteit
Positieve druk op het diafragma produceert een positieve spanning op pin 2 ten opzichte van pin 3
Interne aansluitingen (Afbeelding 4)
Connector
Drie-pins professionele audio-connector (mannelijk XLR-type)
Behuizing
Donkergrijs, geëmailleerd, gegoten metaal; mat afgewerkt,
zilverkleurig, bolvormig stalen gaasrooster
Totale afmetingen (Afbeelding 5)
Draaibare adapter
Positieve actie, breukvast, verstelbaar over 180°, met standaard 5/8 inch–27 schroefdraad
Nettogewicht
298 gram (10,5 oz)
CERTIFICERING
In aanmerking komend om CE-markering te dragen. Voldoet aan de Europese EMC-richtlijn 89/336/EEG. Voldoet aan de toepasselijke tests en prestatiecriteria in de Europese norm EN55103 (1996) delen 1 en 2, voor residentiële (E1) en licht industriële (E2) omgevingen.
MEEGELEVERDE ACCESSOIRES
Draaibare statiefadapter: A25D
Opbergtas: 26A13
OPTIONELE ACCESSOIRES
Windkap: A58WS-serie (8 kleuren beschikbaar)
Bureau statief: S37A, S39A
Isolatiesteun: A55M
Dubbele steun: A26M
Kabel (7,6 m [25 ft]: C25E, C25F
VERVANGINGSONDERDELEN
Cartridge: R59
Scherm- en roosterconstructie: RK143G
Neem voor aanvullende service- of onderdeleninformatie contact op met
de serviceafdeling van Shure op 1-800-516-2525. Neem buiten de Verenigde Staten contact op met uw erkende Shure Service Center.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Shure SM58 Handleiding
