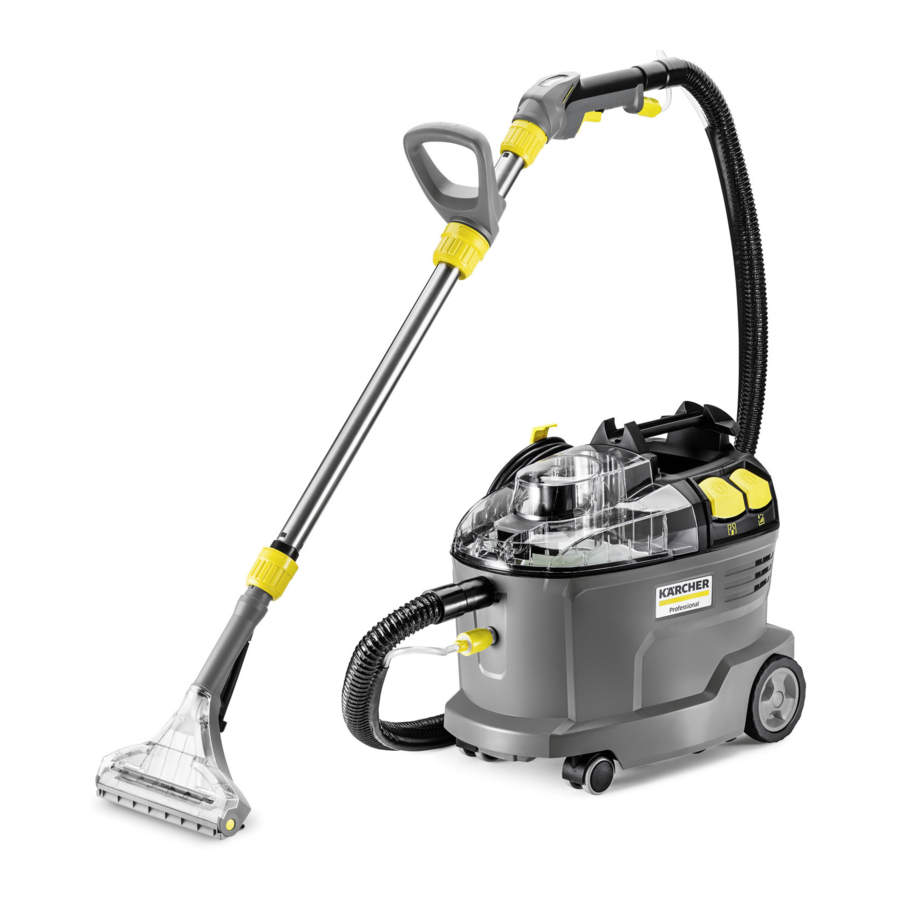

Kärcher Puzzi 8/1, Puzzi 8/1 Adv Handleiding

Algemene aanwijzingen

Lees deze originele handleiding en de bijgevoegde veiligheidsinstructies voor het eerste gebruik van het apparaat. Handel overeenkomstig deze instructies.
Bewaar beide boeken voor toekomstig gebruik of voor toekomstige eigenaars.

• Indien de bedieningsinstructies en veiligheidsinstructies niet worden nageleefd, kan het apparaat beschadigd raken en kunnen er gevaren ontstaan voor gebruikers en andere personen.
• Breng de dealer onmiddellijk op de hoogte in geval van transportschade.
• Controleer bij het uitpakken de inhoud van de verpakking op ontbrekende accessoires of op beschadigingen.

Beoogd gebruik

• Dit sproei-extractieapparaat is bedoeld voor het nat reinigen van bekleding, textielhoezen en tapijten.
• Dit apparaat is geschikt voor commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven.

Overzicht van het apparaat

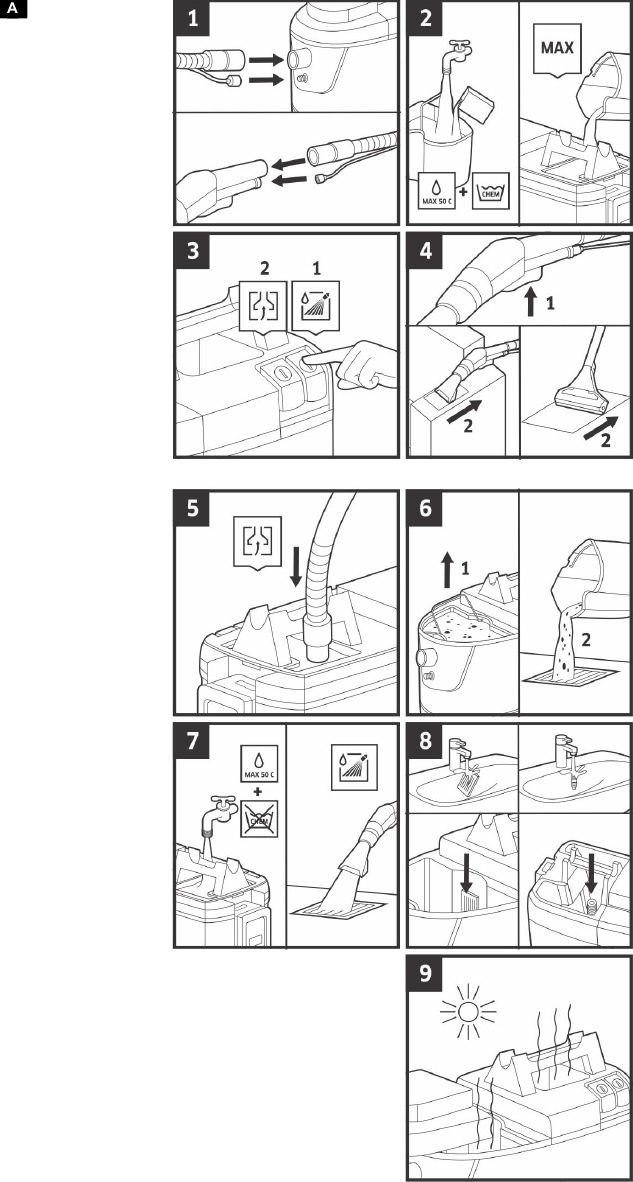

Snelstartgids

1. De sproei-/zuigslang op het apparaat aansluiten, de sproei-/zuigslang op het bekledingsmondstuk of de handgreep aansluiten
2. Reinigingsoplossing mengen, verswatertank vullen
3. Bedrijfsmodi selecteren
4. Reinigen
5. De verswatertank legen
6. De afvalwatercontainer legen
7. De verswatertank vullen (zonder reinigingsmiddel), het apparaat spoelen
8. Het pluizenfilter reinigen, het verswaterfilter reinigen
9. Het apparaat laten drogen

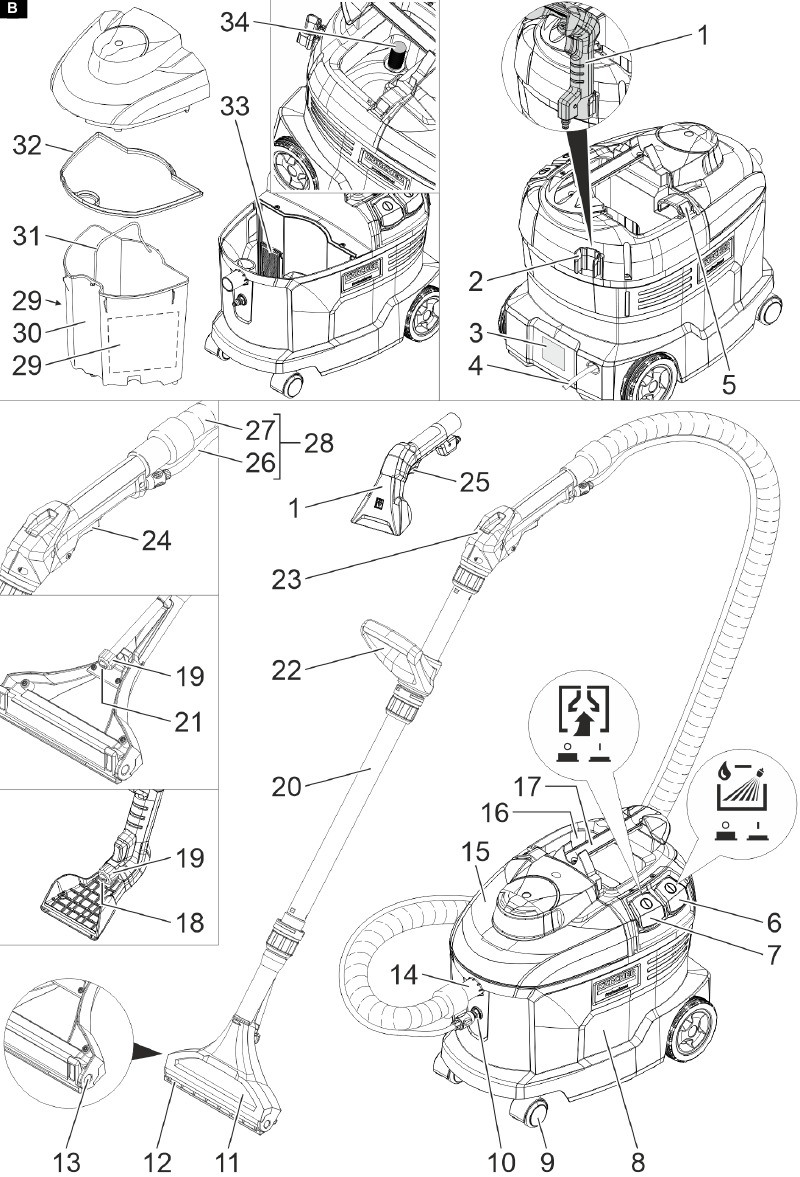

Beschrijving van het apparaat

1. Bekledingsmondstuk
2. Houder voor accessoires
3. Typeplaatje
4. Netskabel
5. Haak voor sproei-/zuigslang of kabelhaak
6. Sproeischakelaar
7. Zuigschakelaar
8. Behuizing
9. Stuurrol
10. Sproeislang aansluiting
11. Vloermondstuk voor tapijtreiniging (alleen Adv)
12. Tapijtadapter
13. Vergrendeling vloermondstuk
14. Zuigslang aansluiting
15. Deksel
16. Verswatertank
17. Draagbeugel apparaat inclusief zuigbuishouder
18. Mondstuk (rood)
19. Verbindingsmoer
20. Zuigbuis (alleen Adv)
21. Mondstuk (bruin)
22. D-handgreep (alleen Adv)
23. Handgreep (alleen Adv)
24. Handgreeplifter
25. Hefboom op het bekledingsmondstuk
26. Sproeislang
27. Zuigslang
28. Sproei-/zuigslang
29. Snelstartgids
30. Afvalwatercontainer, verwijderbaar
31. Draagbeugel afvalwatercontainer
32. Dekselafdichting
33. Pluizenfilter
34. Verswaterfilter

Tabel van mondstukken

Opstarten

1. Controleer het netsnoer, het verlengsnoer en de slangen voor elke opstart op beschadigingen.

Accessoires installeren

1. Alleen Adv: Plaats de zuigbuis op het vloermondstuk en draai de verbindingsmoer op het vloermondstuk handvast aan.
2. Alleen Adv: Schuif indien nodig de D-handgreep op de zuigbuis en draai deze handvast in de gewenste positie. De D-handgreep is gemakkelijker op te schuiven met behulp van afwasmiddel of een ander smeermiddel.
3. Alleen Adv: Plaats de handgreep op de zuigbuis en draai de verbindingsmoer op de handgreep handvast aan.
4. Sluit de zuigslang aan op de zuigslangaansluiting op het apparaat. Steek de sproeislangkoppeling in de sproeislangaansluiting op het apparaat en vergrendel deze.
5. Sluit de zuigslang aan op het bekledingsmondstuk of de handgreep. Sluit de sproeislangkoppeling aan op het bekledingsmondstuk of de handgreep en vergrendel deze.

De reinigingsoplossing mengen

Gevaar door reinigingsmiddelen
Risico op letsel en schade
Neem alle instructies in acht die bij de gebruikte reinigingsmiddelen zijn inbegrepen.
Opmerking
Warm water (maximaal 50 °C) verhoogt het reinigingseffect. Controleer de temperatuurbestendigheid van het te reinigen oppervlak.
Opmerking
Gebruik reinigingsmiddelen spaarzaam om het milieu te sparen.

1. Meng vers water en reinigingsmiddel in een schone container (concentratie zoals gespecificeerd voor het reinigingsmiddel). Los het reinigingsmiddel op in het water.

De verswatertank vullen

1. Giet de reinigingsoplossing in de verswatertank. Het vulniveau mag de "MAX"-markering niet overschrijden.

Antischuimmiddel

Opmerking
Er wordt schuim gegenereerd in de afvalwatercontainer bij het reinigen van eerder met shampoo behandelde tapijten. Schuimvorming kan worden voorkomen door antischuimmiddelen toe te voegen.

1. Voeg antischuimmiddel (speciale accessoire) toe aan de afvalwatercontainer.

Bediening

Het apparaat inschakelen

1. Sluit de stekker aan.
2. Druk op de zuigschakelaar om de zuigturbine in te schakelen.
3. Druk op de sproeischakelaar om de sproeipomp in te schakelen.

Reinigingsmodus

Gevaar door reinigingsoplossing
Risico op schade
Controleer voordat u het apparaat gebruikt het te reinigen object op kleurechtheid en waterbestendigheid op een onopvallende plaats.

1. Verwijder los vuil van het te reinigen object.
2. Druk op de hendel op het bekledingsmondstuk of de handgreep om de reinigingsoplossing te sproeien.
3. Beweeg in overlappende banen over het te reinigen oppervlak. Trek het mondstuk naar achteren (niet duwen).
4. Alleen Adv: Bij het onderbreken van het werk kan de zuigbuis (met vloermondstuk) op de draagbeugel van het apparaat worden geplaatst.
5. Bij het verwisselen van het mondstuk kan het bekledingsmondstuk in de houder voor accessoires worden geplaatst.

Het apparaat uitschakelen

1. Schakel de sproeischakelaar en de zuigschakelaar uit.
2. Trek de stekker uit het stopcontact.

De afvalwatercontainer legen

1. Schakel de zuigschakelaar en de sproeischakelaar uit wanneer de afvalwatercontainer vol is.
2. Verwijder de deksel.
3. Verwijder de afvalwatercontainer uit het apparaat en leeg deze.

De verswatertank legen

1. Schakel het apparaat uit.
2. Bedien kort de hendel op het bekledingsmondstuk of de handgreep om de druk te ontlasten.
3. Koppel het bekledingsmondstuk of de handgreep los van de sproei-/zuigslang.
4. Hang de zuigslang in de verswatertank.
5. Druk op de zuigschakelaar om de zuigturbine in te schakelen.
6. Zuig de verswatertank leeg en schakel het apparaat uit.
7. Verwijder de deksel.
8. Verwijder de afvalwatercontainer uit het apparaat en leeg deze.

Het apparaat spoelen

1. Sluit het bekledingsmondstuk of de handgreep (met zuigbuis en vloermondstuk) aan op de zuigslang.
2. Sluit de sproeislangkoppeling aan op het bekledingsmondstuk of de handgreep en vergrendel deze.
3. Giet ongeveer 2 liter leidingwater in de verswatertank. Voeg geen reinigingsmiddelen toe.
4. Druk op de sproeischakelaar om de sproeipomp in te schakelen.
5. Houd het bekledings- of vloermondstuk boven een afvoer.
6. Bedien de hendel op het bekledingsmondstuk of de handgreep en spoel het apparaat gedurende 1 tot 2 minuten.
7. Schakel het apparaat uit.

Elke keer na gebruik

1. Spoel het apparaat.
2. Laat de afvalwatercontainer leeglopen en reinig deze onder stromend water.
3. Leeg de verswatertank.
4. Reinig de buitenkant van het apparaat met een vochtige doek.
5. Om onaangename geuren te vermijden, verwijder al het water uit het apparaat voor lange stilstandperioden.
6. Laat het apparaat grondig drogen: verwijder de deksel of verplaats deze naar de zijkant.

Het apparaat opslaan

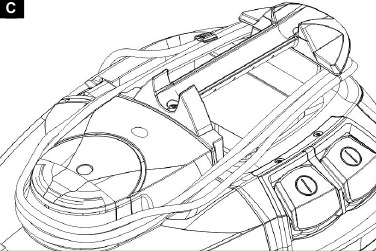

1. Wikkel de netskabel rond de draagbeugel van het apparaat en de deksel.

2. Bewaar het apparaat in een droge ruimte en beveilig het tegen ongeoorloofd gebruik.

Reinigingsmethoden

Normale vervuiling

1. Reinigingsoplossing in één stap opspuiten en opzuigen.

Let op
Herhaaldelijk zuigen zonder spuiten verkort de droogtijd.

Sterke vervuiling of vlekken

1. Reinigingsoplossing aanbrengen met de zuigturbine uitgeschakeld en 10 tot 15 minuten laten inwerken.
2. Reinig het gebied zoals bij normale vervuiling.

Bekleding reinigen

1. Adv alleen: Bevestig het bekledingsmondstuk in plaats van het vloermondstuk (met zuigbuis en handgreep).
2. Gebruik minder reinigingsmiddel voor gevoelige stoffen en spuit het oppervlak vanaf een afstand van ca. 200 mm in. Vervolgens alleen zuigen.

Reinigingstips

• Sterk vervuilde plekken van tevoren inspuiten en de reinigingsoplossing 5 tot 10 minuten laten inwerken.
• Werk altijd van licht naar schaduw (van raam naar deur).
• Werk altijd van het gereinigde naar het niet-gereinigde gebied.
• Hoe gevoeliger de bekleding (oosterse bruggen, Berber, bekledingsstof), hoe lager de concentratie van reinigingsmiddel.
• Tapijten met juterug kunnen krimpen en kleur afgeven als het werk te nat is.
• Borstel natte pooltapijten na het reinigen in de richting van de pool als ze nat zijn (bijv. met een vezelborstel of schrobber).
• Impregneren na nat reinigen voorkomt dat het textiel snel weer vuil wordt.
• Om drukpunten of roestvlekken te voorkomen, niet op het gereinigde oppervlak lopen of het inrichten voordat het volledig is opgedroogd.
• Om het reinigingsresultaat te verbeteren, spoelt u het object na gebruik van reinigingsmiddelen af met schoon water.

Reinigingsmiddel

Voor meer informatie kunt u het productinformatieblad en het EU-veiligheidsinformatieblad voor het betreffende reinigingsmiddel opvragen.

Transport

Het gewicht niet in acht nemen
Risico op letsel en schade
Houd rekening met het gewicht van het apparaat tijdens transport.

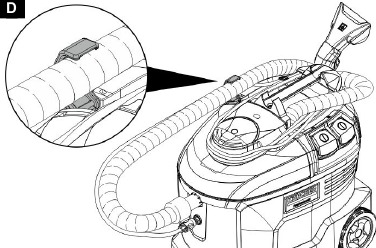

1. Wikkel de netkabel rond de draagbeugel van het apparaat en de afdekking. Plaats de spuit-/zuigslang in de haak. Plaats het bekledingsmondstuk in de accessoirehouder.

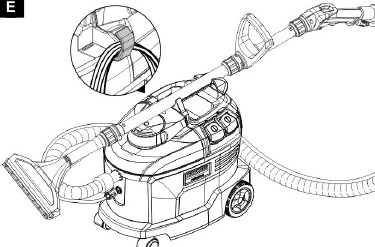

2. Alleen Adv: Plaats de zuigbuis (met vloermondstuk) op de draagbeugel van het apparaat. Wikkel de netkabel op en hang hem in de kabelhaak.

3. Wanneer u het apparaat in voertuigen vervoert, zet u het vast om te voorkomen dat het wegglijdt of omvalt in overeenstemming met de geldende richtlijnen.

Opslag

Het gewicht niet in acht nemen
Risico op letsel en schade
Houd rekening met het gewicht van het apparaat tijdens opslag.
Het apparaat mag alleen binnenshuis worden gebruikt.

Onderhoud en service

Gevaar voor elektrische schok
Letsel door het aanraken van onderdelen die onder spanning staan Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Het pluizenfilter reinigen

1. Verwijder de afdekking.
2. Verwijder de afvalwatercontainer uit het apparaat.
3. Trek het pluizenfilter eruit.
4. Reinig het pluizenfilter regelmatig onder stromend water. Als het erg vuil is, open dan het frame en vervang het fleece.

Het verswaterfilter reinigen

1. Schroef het verswaterfilter los.
2. Reinig het verswaterfilter onder stromend water.

Het mondstuk reinigen

1. Draai de wartelmoer los.
2. Reinig het mondstuk.

Gids voor probleemoplossing

Gevaar voor elektrische schok
Letsel door het aanraken van onderdelen die onder spanning staan Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Het apparaat werkt niet

1. Controleer het stopcontact en de zekering van de stroomvoorziening.
2. Controleer de netkabel en de stekker van het apparaat.
3. Schakel het apparaat in.

Er komt geen water uit het mondstuk

1. Vul het verswaterreservoir bij.
2. Controleer of de koppelingen op de sproeislang goed vastzitten.
3. Reinig of vervang het mondstuk.
4. Reinig het verswaterfilter.
5. Sproeipomp defect, neem contact op met de klantenservice.

Eenzijdige sproeistraal

1. Reinig het mondstuk.

Slechte zuigprestaties

1. Controleer of de afdekking goed vastzit.
2. Reinig de afdichting op de afdekking en het contactoppervlak op het apparaat.
3. Reinig het pluizenfilter.
4. Controleer de zuigslang op verstoppingen; reinig indien nodig.

Sproeipomp maakt veel lawaai

1. Vul het verswaterreservoir bij.

Sterke schuimvorming in de afvalwatercontainer

1. Voeg antischuimmiddel (speciale accessoire) toe aan de afvalwatercontainer.

Klantenservice

Als de storing niet kan worden verholpen, moet het apparaat worden gecontroleerd door de klantenservice.

Accessoires en reserveonderdelen

Gebruik alleen originele accessoires en originele reserveonderdelen. Ze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen vindt u op www.kaercher.com.

Technische gegevens

		Puzzi 8/1 (Adv)
Elektrische aansluiting
Netspanning	V	220-240
Fase	~	1
Netfrequentie	Hz	50-60
Beschermingsgraad		IPX4
Beschermingsklasse		II
Maximaal ventilatormotorvermogen	W	1380
Nominaal vermogen ventilatormotor	W	1200
Vermogen sproeipomp	W	40
Apparaatprestatiegegevens
Vulhoeveelheid schoon water	l	8
Vulhoeveelheid afvalwater	l	7
Luchthoeveelheid (max.)	l/s	71
Vacuüm (max.)	kPa (mbar)	27,0 (270)
Sproeidruk	MPa	0,1
Sproeidruk (max.)	MPa	0,3
Sproeihoveelheid	l/min	1
Temperatuur reinigingsmiddel (max.)	°C	50
Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	8,6
Lengte x breedte x hoogte	mm	525 x 335 x 425
Omgevingsvoorwaarden
Omgevingstemperatuur (max.)	°C	+40
Vastgestelde waarden conform EN 60335-2-68
Geluidsdrukniveau L pA	dB(A)	71
Onzekerheid K pA	dB(A)	1
Hand-armtrillingswaarde	m/s2	<2,5
Onzekerheid K	m/s2	0,2
Netsnoer
Type stroomkabel	mm2	H05VV-F 2x1,0
Onderdeelnummer (EU)		6.648-437.0
Onderdeelnummer (GB)		6.647-264.0
Onderdeelnummer (CH)		6.647-265.0
Onderdeelnummer (AU)		6.647-266.0
Kabellengte	m	7,5

Technische wijzigingen voorbehouden.
