EINHELL GC-DW 900 N Handleiding

Indeling en meegeleverde artikelen

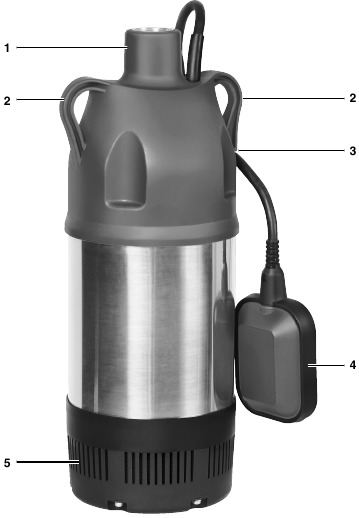

Indeling

Lees de gebruiksaanwijzing om het risico op letsel te verminderen

(Afb. 1)

1. Drukconnector ca. 33,3 mm (G1) IG/ interne wikkeling
2. Ophangogen
3. Bevestiging voor vlotterschakelaar
4. Vlotterschakelaar
5. Aanzuigkorf

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u het product hebt gekocht en toon een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Dompeldrukpomp
• Originele gebruiksaanwijzing

Correct gebruik

De apparatuur die u hebt gekocht, is ontworpen om water met een maximale temperatuur van 35 °C te verpompen. Deze apparatuur mag nooit worden gebruikt voor andere vloeistoffen, vooral niet voor motorbrandstoffen, reinigingsmiddelen en andere producten op chemische basis!

De apparatuur kan worden gebruikt waar u water wilt verplaatsen, b.v. in huis, in de tuin en voor vele andere toepassingen. Het mag niet worden gebruikt voor het gebruik van zwembaden!

Als u de apparatuur wilt gebruiken in waterpartijen met een natuurlijke, modderige bodem, plaatst u de apparatuur op een iets verhoogde positie, b.v. op stenen.

De apparatuur is niet ontworpen voor continu gebruik, b.v. als circulatiepomp in een vijver. In dit geval wordt de verwachte levensduur van de apparatuur aanzienlijk verkort, omdat de apparatuur niet is ontworpen voor continue belasting.

De apparatuur mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/exploitant en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Het water kan worden verontreinigd door ontsnappende smeerolie/smeermiddel.

Technische gegevens

Zie de garantiekaart van uw land.

Voordat u de apparatuur start

Voordat u de apparatuur op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met de netgegevens.

Installatie

De apparatuur kan op een van de volgende manieren worden geïnstalleerd:

• Stationair met een starre pijpleiding of
• Stationair met een flexibele slangleiding
• Sluit de drukslang of -leiding aan op de drukconnector (1) met behulp van een geschikte connector.
• Het apparaat moet met een touw aan de ophanglussen worden bevestigd (Afb. 1/onderdeel 2).

Let op!
Voordat u de pomp gebruikt, dient u eventuele bijzondere voorwaarden die voor de installatie moeten worden vervuld, te verduidelijken!

Er kunnen bijvoorbeeld extra veiligheidsmaatregelen nodig zijn als schade aan eigendommen kan ontstaan als gevolg van een stroomstoring, vervuiling of een defecte pakking.

Voorbeelden van dergelijke veiligheidsmaatregelen: Pompen die parallel draaien op een afzonderlijk beveiligd stroomcircuit, vochtsensoren voor het uitschakelen van de pompen en soortgelijke veiligheidsvoorzieningen. Raadpleeg een professionele loodgieter als u twijfelt.

De maximale pompsnelheid is alleen mogelijk met de grootst mogelijke leidingsdiameter; als er kleinere slangen of leidingen zijn aangesloten, wordt de pompsnelheid verlaagd.

De pompas moet groot genoeg zijn.

Netaansluiting

De apparatuur die u hebt gekocht, wordt geleverd met een geaarde stekker. De apparatuur is ontworpen voor aansluiting op een stopcontact met aardingscontact voor 230 V ~ 50 Hz. Zorg ervoor dat het stopcontact voldoende is afgezekerd (minimaal 6 A) en in goede staat verkeert. Steek de stekker in het stopcontact en de apparatuur is klaar voor gebruik.

Om gevaar uit te sluiten, moet dit werk strikt worden overgelaten aan een gespecialiseerde elektricien of de klantenservice.

Gebruik

U kunt de apparatuur in gebruik nemen nadat u de installatie- en bedieningsinstructies grondig hebt gelezen. Let op de volgende punten:

• Zorg ervoor dat de apparatuur veilig is opgesteld.
• Controleer of de afvoerleiding correct is gemonteerd.
• Zorg ervoor dat de elektrische aansluiting 230 V ~ 50 Hz is.
• Controleer of het stopcontact in goede staat verkeert.
• Zorg ervoor dat er nooit vocht of water bij de stroomaansluiting kan komen.
• Zorg ervoor dat de apparatuur niet droogloopt.
• Om de apparatuur uit te schakelen, trekt u de stekker uit het stopcontact.

Opmerking!

1. Laat de pomp met behulp van de bevestigingskabel in de put of schacht zakken.
2. Zorg ervoor dat de pomp zich minstens 20 cm onder het wateroppervlak en ca. 30 cm boven de bodem bevindt.
3. Sluit de stekker aan op het stopcontact.

De in-/uitschakelhoogte instellen:
De AAN/UIT-schakelhoogte van de vlotterschakelaar kan worden ingesteld door de vlotterschakelaar in de gekerfde houder van de vlotterschakelaar te verschuiven. (Afb. 1/onderdeel 3)

• De vlotterschakelaar moet zo worden gemonteerd dat de schakelhoogte: AAN en de schakelhoogte: UIT gemakkelijk en met weinig kracht kunnen worden bereikt. Controleer dit door de apparatuur in een met water gevulde container te plaatsen en de vlotterschakelaar voorzichtig met de hand omhoog en omlaag te bewegen. U kunt dan zien of de apparatuur in- en uitschakelt.
• Zorg ervoor dat de afstand tussen de kop van de vlotterschakelaar en de kabelhouder niet kleiner is dan 10 cm. Als de afstand te klein is, is er geen garantie dat de apparatuur correct werkt.
• Zorg er bij het afstellen van de vlotterschakelaar voor dat de vlotterschakelaar de bodem niet raakt voordat de apparatuur wordt uitgeschakeld.

  Risico op drooglopen.

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant of de klantenservice of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

• Trek de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert.
• Voor mobiele toepassingen moet de apparatuur na elk gebruik met helder water worden gereinigd.
• Voor stationaire installatie wordt aanbevolen om de vlotterschakelaar om de drie maanden te controleren op een goede werking.
• Gebruik een waterstraal om eventuele pluizen of vezelachtige deeltjes te verwijderen die in de behuizing zijn blijven steken.
• Verwijder om de 3 maanden slib van de schachtbodem en reinig de schachtwanden.
• Gebruik helder water om afzettingen van de vlotterschakelaar te verwijderen.

Het schoepenrad reinigen

Als er veel afzettingen in de behuizing terechtkomen, moet het onderste deel van de apparatuur als volgt worden gedemonteerd:

1. Koppel de aanzuigkorf los van de behuizing.
2. Reinig het schoepenrad met helder water.

   Zet of laat de apparatuur niet rusten op het schoepenrad!
3. Monteer in omgekeerde volgorde.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Vervangende onderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Onderdeelnummer van het benodigde onderdeel

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.

Gids voor probleemoplossing

Veiligheidsvoorschriften

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Lees alle veiligheidsvoorschriften en instructies.
Eventuele fouten bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

De pomp moet worden gevoed via een aardlekschakelaar (RCD) met een nominale foutstroom van niet meer dan 30 mA (volgens VDE 0100 deel 702 en 738).

De apparatuur is niet ontworpen voor gebruik in zwembaden en kinderbadjes van welke aard dan ook of andere waterpartijen waarin mensen of dieren aanwezig kunnen zijn tijdens het gebruik. Het is verboden om de apparatuur te gebruiken als een persoon of dier zich in het gevarengebied bevindt. Vraag het aan uw elektricien!

• Voordat u de apparatuur in gebruik neemt, moet u door een specialist laten controleren of de aarding, de beschermende meervoudige aarding of de op reststroom werkende stroomonderbreker voldoet aan de veiligheidsvoorschriften van het energiebedrijf en correct werkt.
• De elektrische stekkerverbindingen moeten worden beschermd tegen natte omstandigheden.
• Als er een risico op overstroming bestaat, plaatst u de stekkerverbindingen in een gebied dat veilig is voor overstromingen.
• Vermijd het verpompen van agressieve vloeistoffen en schurende stoffen ten strengste.
• Bescherm de apparatuur tegen vorst.
• Bescherm de apparatuur tegen drooglopen.
• Neem passende maatregelen om de apparatuur buiten het bereik van kinderen te houden.
