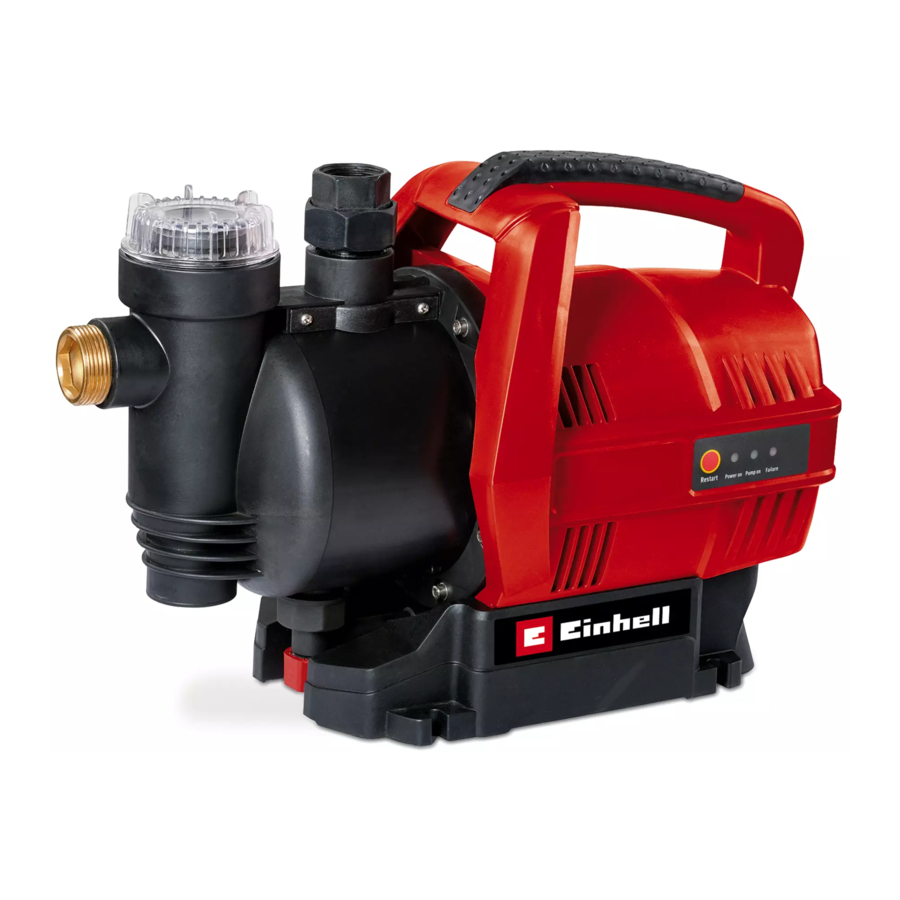

EINHELL GC-AW 6333 Handleiding

Indeling en meegeleverde artikelen

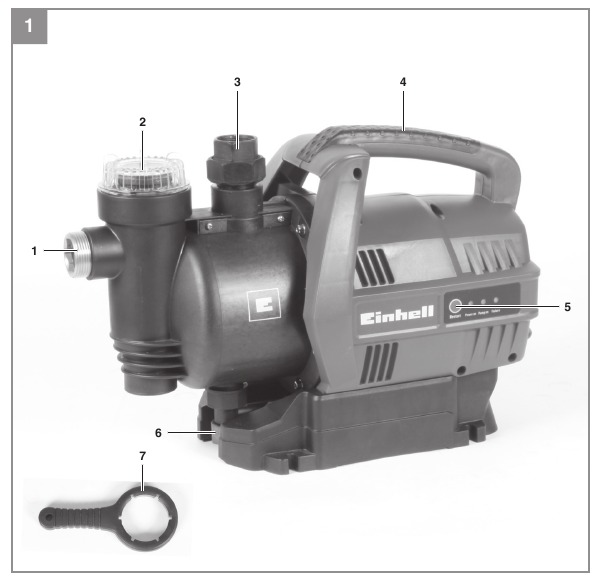

Indeling (Fig. 1-2)

1. Aansluiting zuigslang
2. Watervulschroef
3. Aansluiting drukslang
4. Draagbeugel
5. Aan-knop (ON button)
6. Wateraftapschroef
7. Sleutel voor schroef groffilter
8. Groffilter
9. Terugslagklep

Meegeleverde artikelen
Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan, en toon een geldige aankoopbon. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer het apparaat en de accessoires op transportschade.
• Bewaar indien mogelijk de verpakking tot het einde van de garantieperiode.

Het apparaat en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er is gevaar voor inslikken of verstikking!

• Automatische huiswaterinstallatie
• Sleutel voor schroef groffilter
• Originele bedieningsinstructies
• Veiligheidsinstructies

Correct gebruik

Toepassingen

• Irrigatie en besproeiing van groene zones, groentebedden en tuinen.
• Werking van gazonsproeiers.
• Voor het oppompen van water uit vijvers, beken, regenwatertonnen, regenwaterreservoirs en bronnen.
• Voor de toevoer van bedrijfswater.

Transportmedia:

• Voor het verpompen van helder water (zoet water), regenwater of licht schuimend/bedrijfswater.
• De maximale temperatuur van de vloeistof mag niet hoger zijn dan +35°C als het apparaat permanent wordt gebruikt.
• Gebruik het apparaat niet om ontvlambare, vergassende of explosieve vloeistoffen te verpompen.
• Het verpompen van agressieve vloeistoffen (zuren, alkaliën, silo-sijpelwater enz.) en vloeistoffen met schurende stoffen (zand) moet eveneens worden vermeden.
• Dit apparaat is niet ontworpen om drinkwater te transporteren.

Het apparaat mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook die hierdoor wordt veroorzaakt.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Netaansluiting: 230 V ~ 50 Hz
Stroomverbruik: 630 W
Pompcapaciteit max.: 3300 l/u
Opvoerhoogte max.: 36 m
Persdruk max.: 0,36 MPa (3,6 bar)
Aanzuighoogte max.: 8 m
Druk aansluiting: ca. 33,3 mm (R1 binnendraad)
Aansluiting zuigslang: ca. 42 mm (R1¼ buitendraad)
Watertemperatuur max.: 35°C
Beschermingsklasse: IPX4

Voordat u het apparaat start

Voordat u het apparaat aansluit op het elektriciteitsnet, moet u ervoor zorgen dat de gegevens op het typeplaatje overeenkomen met de netgegevens.
In principe raden we het gebruik van een voorfilter en een aanzuigset met aanzuigslang, inlaatkooi en terugslagklep aan om lange aanzuigperioden en onnodige schade aan de pomp als gevolg van stenen en vaste vreemde voorwerpen te voorkomen.

De aanzuigleiding aansluiten

• Bevestig de aanzuigslang (minstens ca. 19 mm (¾") plastic slang met spiraalversterking) aan de aanzuigaansluiting (1) ca. 42 mm (R1¼ buitendraad) van het apparaat, rechtstreeks of via een schroefnippel.
• De gebruikte aanzuigslang moet zijn uitgerust met een inlaatklep. Als de inlaatklep niet kan worden gebruikt, moet er een terugslagklep in de aanzuigleiding worden geïnstalleerd.
• Plaats de aanzuigleiding zo dat deze stijgt van het wateropnamepunt naar het apparaat. Vermijd het plaatsen van de aanzuigleiding hoger dan de pomp, omdat dit de ontsnapping van luchtbellen uit de aanzuigleiding zou vertragen en het aanzuigproces zou belemmeren.
• Installeer de aanzuig- en afvoerleidingen zo dat ze geen mechanische druk op het apparaat uitoefenen.
• De inlaatklep moet zich laag genoeg in het water bevinden om ervoor te zorgen dat de unit niet droogloopt als het waterniveau daalt.
• Een lekkende aanzuigleiding zuigt lucht aan en zuigt daarom geen water aan.
• Voorkom het aanzuigen van vreemde voorwerpen (zand, enz.). Installeer indien nodig een groffilter voor dit doel.

De afvoerleiding aansluiten

• De afvoerleiding (min. 19 mm (¾")) moet worden aangesloten op de 33,3 mm (R1IG) binnendraad-afvoerleidingconnector van het apparaat (3), rechtstreeks of met behulp van een schroefnippel.
• Met de juiste koppelingen is het natuurlijk ook mogelijk om een 13 mm (½") toevoerslang te gebruiken. De kleinere toevoerslang resulteert in een lagere toevoersnelheid.
• Open tijdens het aanzuigen alle afsluitmechanismen (sproeikoppen, kleppen, enz.) in de drukleiding volledig, zodat de lucht ongehinderd kan ontsnappen.

Elektrische aansluitingen

• Sluit het apparaat aan op een 230 V ~ 50 Hz stopcontact met aardingscontact. Minimale zekering 10 ampère.
• Een ingebouwde thermostaat beschermt de motor tegen overbelasting en blokkering. De pomp wordt automatisch uitgeschakeld door de thermostaat als er oververhitting optreedt en wordt na afkoeling automatisch weer ingeschakeld.

Bediening

• Zet de pomp op een vlakke en stevige ondergrond.
• Bevestig de aanzuigleiding klaar voor gebruik.
• Draai de watervulschroef (2) los en verwijder het groffilter (8) samen met de terugslagklep (9) zoals weergegeven in figuur 2. Nu kunt u het pomphuis vullen met water. Het vullen van de aanzuigleiding versnelt het aanzuigproces.
• Monteer in omgekeerde volgorde.
• Steek de stekker in het stopcontact.
• Druk op de AAN-schakelaar (ON switch) (5)
• Alle afsluiters in de drukleiding (sproeikoppen, kleppen enz.) moeten volledig geopend zijn tijdens het aanzuigen, zodat eventuele lucht in de aanzuigleiding kan ontsnappen.
• Afhankelijk van de aanzuighoogte en de hoeveelheid lucht in de aanzuigleiding kan het aanzuigen tussen de 30 seconden en 5 minuten duren. Als het langer duurt, moet de pomp worden bijgevuld met water.
• Als de pomp na gebruik weer wordt verwijderd, moet deze altijd worden bijgevuld met water wanneer deze opnieuw wordt aangesloten en gebruikt.

De flowschakelaar bedienen:
De bedrijfsmodus wordt aangegeven door de LED's.

Geel Power ON brandt:
De stroomkabel is aangesloten.

Geel Power ON en Groen Pump ON branden:
De pomp is in bedrijf en start onmiddellijk; een consument voor het aftappen van medium is geopend.

Geel Power ON, Groen Pump ON en Rood
Failure branden:
De pomp draait droog zonder medium. De pomp zal ca. 30 seconden proberen de flow te herstellen.

Geel Power ON en Rood Failure branden:
Na ca. seconden zonder flow schakelt de motor uit.
De droogloopbeveiliging is geactiveerd; het is niet langer mogelijk om het medium aan te zuigen. Gebruik de bedieningshandleiding van de pomp om de oorzaak van de storing te vinden (bijv. een lekkende aanzuigleiding) en deze te verhelpen. Start de pomp vervolgens opnieuw door op de AAN-knop (ON button) (5) op de flowschakelaar te drukken.

Geel Power ON knippert:
De pomp bouwt druk op (bijv. een waterkraan is gesloten) en schakelt vervolgens automatisch uit.

De stroomkabel vervangen

Als de stroomkabel van dit apparaat beschadigd is, moet deze worden vervangen door de fabrikant, diens klantenservice of vergelijkbaar geschoold personeel om gevaar te voorkomen.

Reiniging, onderhoud en het bestellen van reserveonderdelen

Het apparaat is vrijwel volledig onderhoudsvrij. Om een lange levensduur te garanderen, raden we u echter aan om het product regelmatig te controleren en te onderhouden.

Het apparaat moet van de stroomvoorziening worden losgekoppeld (stekker uit het stopcontact trekken) voordat onderhoud wordt uitgevoerd.

Onderhoud

• Als het apparaat verstopt raakt, sluit u de afvoerleiding aan op de waterleiding en koppelt u de aanzuigslang los. Open de waterleiding. Schakel het apparaat enkele keren in gedurende ca. twee seconden. Dit zou de meeste problemen met verstoppingen moeten oplossen.
• Er bevinden zich geen onderdelen in het apparaat die extra onderhoud vereisen.

De grove filterinzet reinigen (Fig. 3-4)

• Reinig de grove filterinzet regelmatig en vervang deze indien nodig.
• Verwijder de grove filterschroef en het grove filter samen met de terugslagklep.
• Gebruik geen schurende reinigingsmiddelen of benzine om het grove filter en de terugslagklep te reinigen.
• Reinig het grove filter en de terugslagklep door ze op een vlakke ondergrond te tikken. Bij hardnekkig vuil eerst reinigen met een sopje, daarna afspoelen met helder water en aan de lucht laten drogen.
• Monteer in omgekeerde volgorde.

Vervangingsonderdelen bestellen:
Vermeld de volgende gegevens bij het bestellen van vervangingsonderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangingsonderdeelnummer van het benodigde onderdeel
  Ga voor onze meest recente prijzen en informatie naarwww.Einhell-Service.com

Opslag

Bewaar het apparaat en de accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

• Als de pomp lange tijd niet wordt gebruikt of voor de wintermaanden moet worden verwijderd, spoel hem dan uit met water, maak hem volledig leeg en laat hem drogen.
• Het apparaat moet volledig leeg zijn voordat het aan vorst wordt blootgesteld.
• Zorg er na lange stilstand voor dat de rotor correct draait door de pomp kort aan en uit te schakelen.

Gids voor probleemoplossing

Service-informatie

We hebben bekwame servicepartners in alle landen die op het garantiecertificaat worden genoemd, waarvan de contactgegevens ook op het garantiecertificaat te vinden zijn. Deze partners helpen u met alle serviceverzoeken, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.
Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!
Registreer het probleem in geval van defecten of fouten op internet op www.Einhell-Service.com. Zorg ervoor dat u een nauwkeurige beschrijving van het probleem geeft en beantwoord in alle gevallen de volgende vragen:

• Heeft het apparaat helemaal niet gewerkt of was het vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het defect?
• Welke storing heeft het apparaat volgens u (hoofdsymptoom)?

Beschrijf deze storing.

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies.
Alle fouten die worden gemaakt bij het volgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

Lees de bedieningsinstructies om het risico op vragen te verminderen
Deze apparatuur kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte fysieke, zintuiglijke of mentale vermogens of mensen zonder ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over hoe ze de apparatuur veilig kunnen gebruiken en de gevaren begrijpen die voortvloeien uit dergelijk gebruik. Kinderen mogen niet met de apparatuur spelen. Tenzij onder toezicht, mogen kinderen de apparatuur niet schoonmaken en onderhoudswerkzaamheden op gebruikersniveau uitvoeren.

W anneer u de apparatuur gebruikt, moeten enkele veiligheidsmaatregelen in acht worden genomen om verwondingen en schade te voorkomen. Lees de volledige bedieningsinstructies en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze bedieningsinstructies en veiligheidsvoorschriften. Wij kunnen geen aansprakelijkheid aanvaarden voor schade of ongevallen die ontstaan ​​als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.
