Honeywell LYRIC handleiding

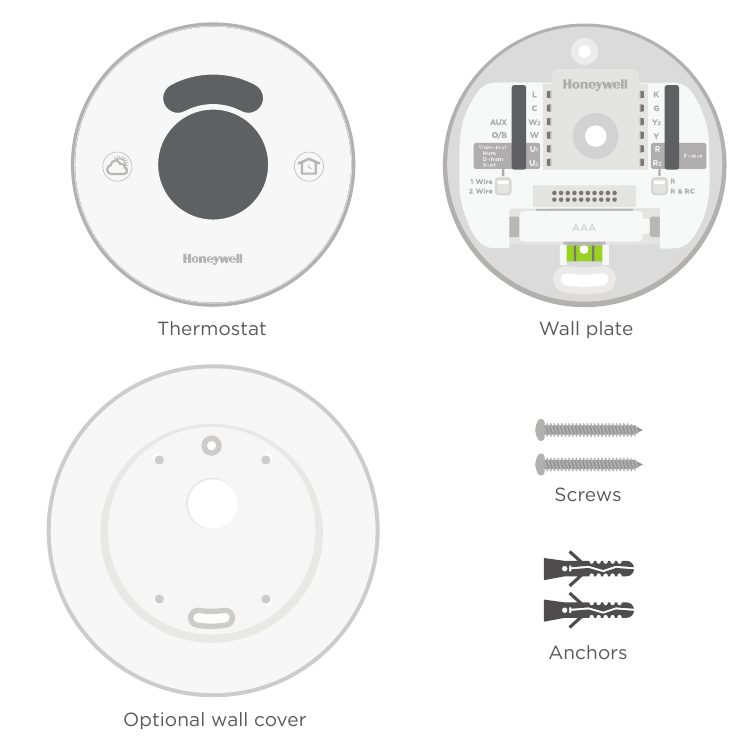

Inbegrepen in uw doos

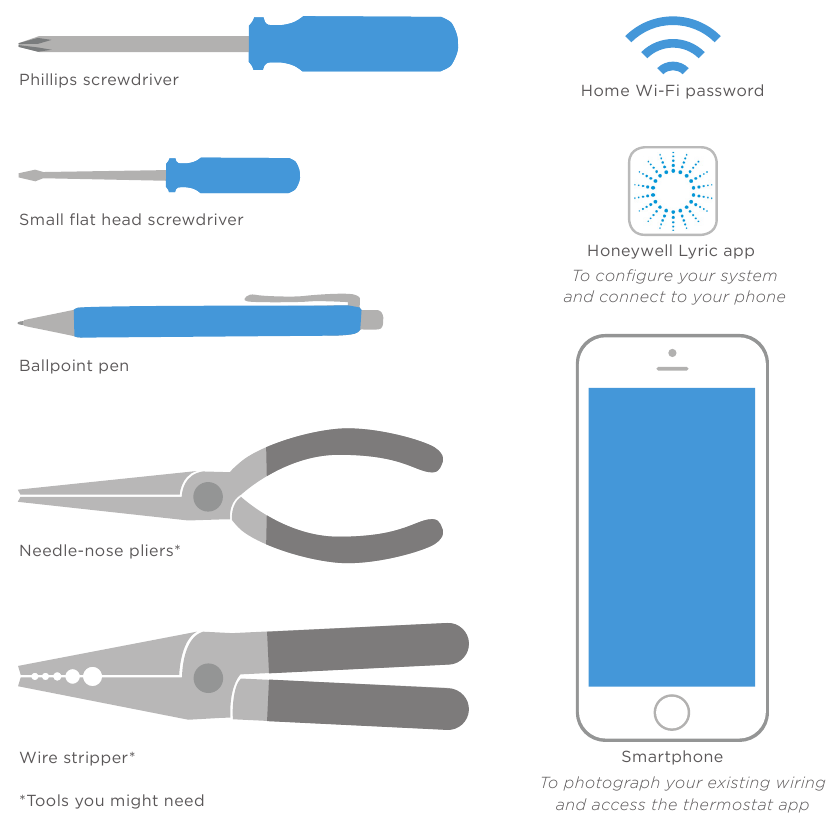

Benodigde hulpmiddelen

VOORDAT U BEGINT
Download de Honeywell Lyric-app op uw smartphone.

Dit document is geen zelfstandige handleiding. Het kan het beste worden gebruikt als referentie bij de app.

1. Schakel de stroom UIT
   Om uzelf en uw apparatuur te beschermen, schakelt u de stroom uit bij de stroomonderbreker of schakelaar die uw verwarmings-/koelsysteem regelt.

2. Controleer of uw systeem is uitgeschakeld.
   Wijzig de temperatuur op uw oude thermostaat. Als u het systeem niet binnen 5 minuten hoort inschakelen, is de stroom uitgeschakeld.
3. Verwijder de voorplaat van de oude thermostaat
   Bij de meeste thermostaten kunt u de voorplaat verwijderen door deze vast te pakken en voorzichtig los te trekken of te klikken. Sommige thermostaten kunnen schroeven, knoppen of sluitingen hebben.

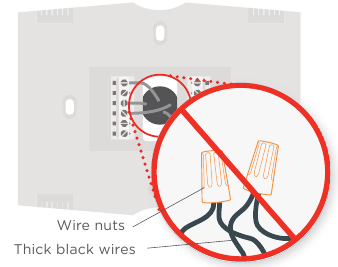

4. Zorg ervoor dat er geen 120/240V-draden zijn
   Heeft u dikke zwarte draden met draadmoeren? Is uw thermostaat 120V of hoger? Als u een van deze vragen met ja hebt beantwoord, hebt u een lijnspanningssysteem en werkt de Lyric-thermostaat niet.
   Als u het niet zeker weet, ga dan naar lyric.honeywell.com/support


5. Maak een foto van de oude bedrading
   Zorg ervoor dat u de letters naast de terminals opneemt waar de draden zijn geplaatst. Dit is een handige referentie bij het bedraden van uw Lyric-thermostaat.

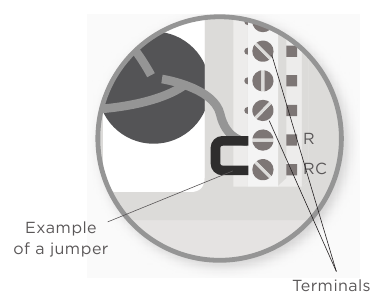

6. Verwijder alle jumpers
   Een jumper kan eruitzien als een draad of een nietje die twee terminals verbindt en moet worden verwijderd. De Lyric-thermostaat werkt niet met jumpers.

7. Noteer het aantal van uw R-, RC- en RH-draden
   U moet deze informatie later raadplegen.
   1. Ik heb één R-, RC- of RH-draad
   2. Ik heb twee R-, RC- of RH-draden

8. Noteer de bestaande draadconfiguratie
   Noteer de kleur van de draden die zijn aangesloten op de terminals van uw oude thermostaat. U hebt deze informatie nodig om uw Lyric-thermostaat correct aan te sluiten.

   Terminal	Kleur van de draad
   L
   C
   W2
   W
   U1
   U2

   Terminal	Kleur van de draad
   K
   G
   Y2
   Y
   R
   RC


   Als de draden zich in terminals bevinden die niet worden vermeld, hebt u extra bedradingsondersteuning nodig. Ga naar lyric.honeywell.com/support/installation om te achterhalen of de Lyric-thermostaat voor u werkt.
9. Koppel de draden los
   Gebruik een schroevendraaier of balpen om de draden uit de terminals los te maken.
10. Verwijder de oude thermostaat van de muur
    Wikkel de draden om uw balpen om te voorkomen dat ze terug in de muur vallen.

11. Plaats de aanbevolen muurankers
    Het wordt aanbevolen om de meegeleverde ankers te gebruiken bij het monteren van uw thermostaat.


12. Controleer op verfopeningen of schroefgaten die zijn achtergelaten door de oude thermostaat
    Als u ervoor kiest om de optionele wandafdekking te gebruiken om deze vlekken te verbergen, klikt u de wandplaat op de optionele wandafdekking voordat u verdergaat.

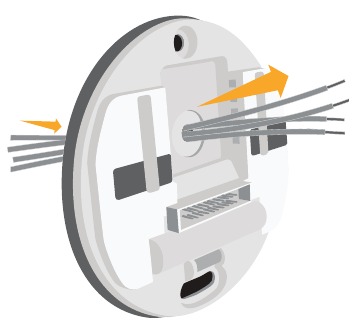

13. Bundel en plaats de draden door de doorzichtige rubberen houder
    Leid de draden door de doorzichtige rubberen houder aan de achterkant van de wandplaat. Zorg ervoor dat ten minste 3/8 inch van elke draad is blootgesteld voor eenvoudige plaatsing in de draadterminals.


14. Bekijk uw antwoord van stap 7

    Als u A hebt aangevinkt:
    1. Houd de schakelaar omhoog in de R-positie.
    2. Plaats uw R-, RC- of RH-draad in de R-terminal totdat deze stevig op zijn plaats zit.
    3. Trek voorzichtig aan de draad om te controleren of deze vastzit.

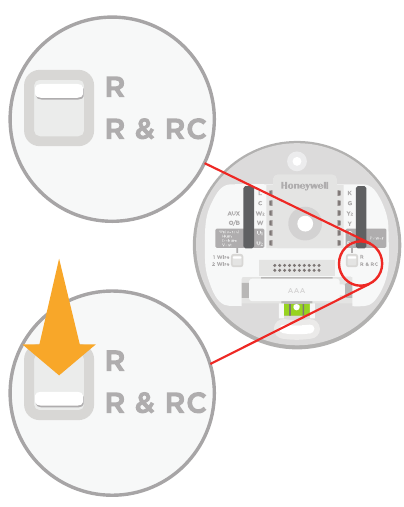

       Als u B hebt aangevinkt:

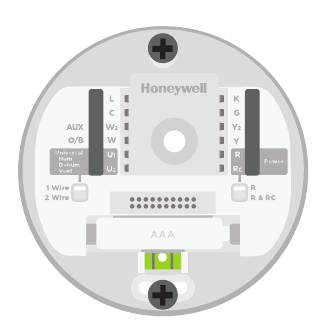

1. Zet de schakelaar omlaag in de R & RC-positie.
2. Plaats uw R- of RH-draad in de R-terminal totdat deze stevig op zijn plaats zit.
3. Plaats uw RC-draad in de RC-terminal totdat deze stevig op zijn plaats zit.
4. Trek voorzichtig aan de draden om te controleren of ze vastzitten.

15. Sluit de resterende draden stevig aan zoals vastgelegd in stap 8
    Duw elke resterende draad in de bijbehorende terminal totdat deze stevig op zijn plaats zit. Als u een draad verkeerd plaatst, gebruikt u een balpen om de terminals omlaag te duwen en de draad los te maken.
    Trek voorzichtig aan de draden om te controleren of ze vastzitten.

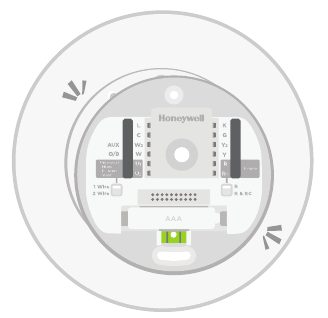

16. Gebruik de meegeleverde schroeven om de wandplaat te monteren
    Zorg ervoor dat de wandplaat waterpas is door de luchtbel in de waterpas tussen de twee lijnen te houden.

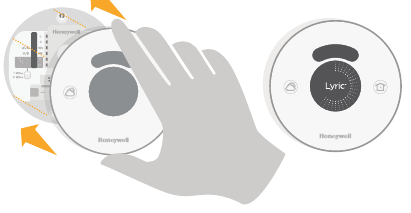

17. Klik de thermostaat stevig op zijn plaats
    De thermostaat licht op en geeft het Lyric-scherm maximaal drie minuten weer terwijl het opstart.

18. Schakel uw stroom IN
    Schakel de stroom in bij de stroomonderbreker of schakelaar die uw verwarmings-/koelsysteem regelt.

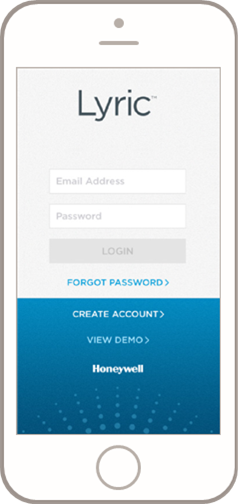

19. Log in om te configureren en verbinden
    Uw Lyric-thermostaat is nog niet geconfigureerd om uw verwarmings-/koelsysteem te regelen.
    Om uw installatie te voltooien, downloadt u de Honeywell Lyric-app en logt u in.
    Android
    Zoek in Google Play naar Honeywell Lyric. Maak een account aan en log in om te configureren en verbinden.

    iOS
    Zoek in de App store naar Honeywell Lyric. Maak een account aan en log in om te configureren en verbinden.

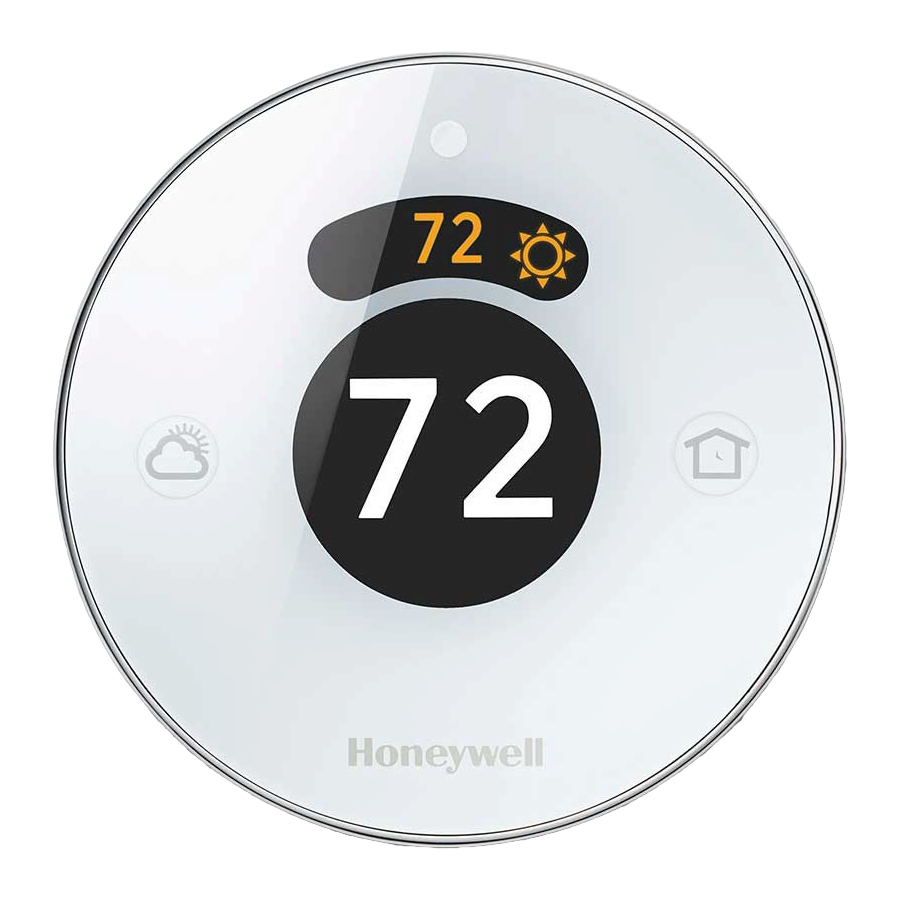

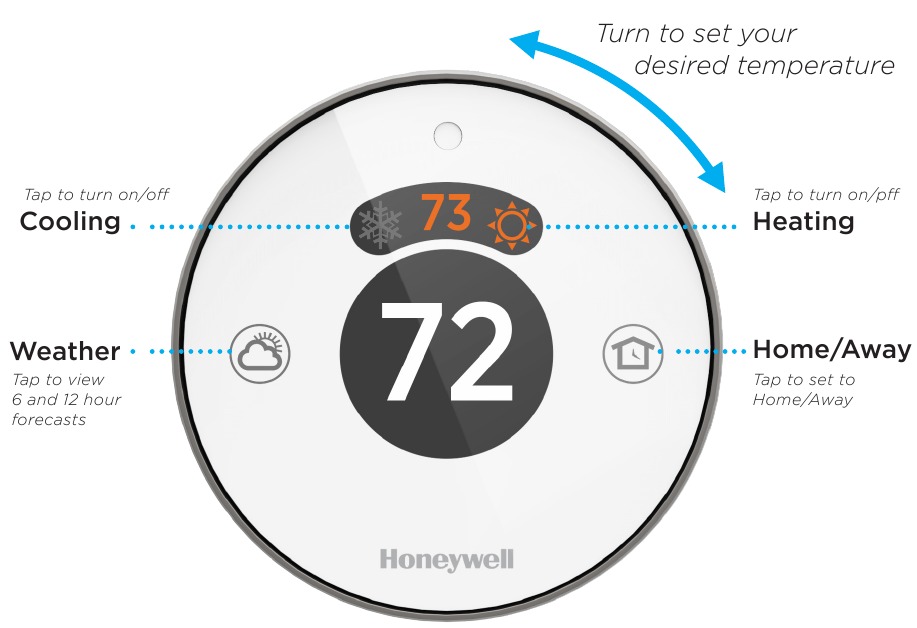

Hoe u uw Lyric™-thermostaat gebruikt

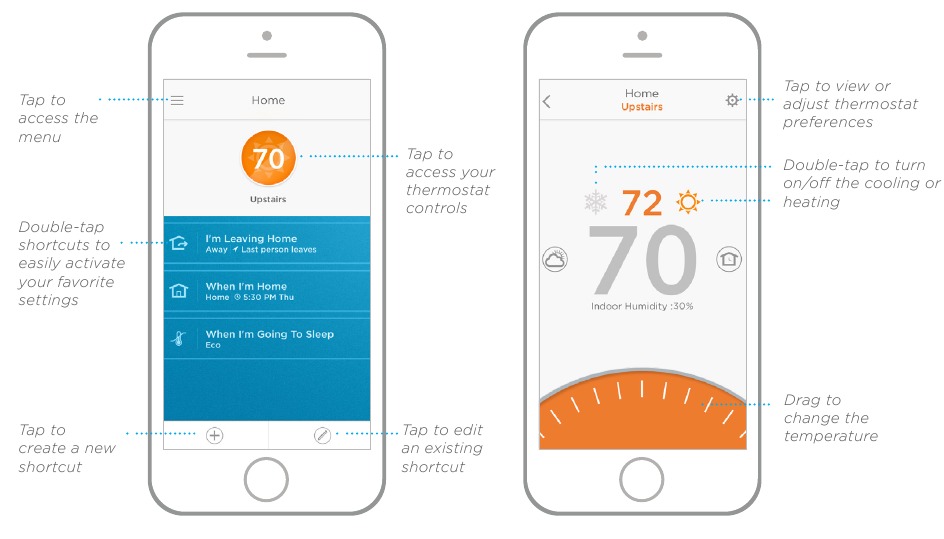

Hoe u uw Lyric™-app gebruikt

Zodra uw thermostaat is geconfigureerd en verbonden met uw smartphone, kunt u profiteren van de volgende functies:

Haal het meeste uit Lyric™

Geofence
Schakel geofencing in en de Lyric-thermostaat past zich automatisch aan op basis van de locatie van uw smartphone.
U kunt uw huidige instelling ook handmatig overschrijven als u een paar uur weg bent door op de knop Away (Afwezig) op de thermostaat of in de app te tikken.

Snelkoppelingen
Pas uw comfort aan elke situatie aan met één druk op de knop.
Maak unieke snelkoppelingen voor unieke situaties of bewaar de snelkoppelingen die u echt leuk vindt, zodat ze altijd beschikbaar zijn in uw app wanneer u maar wilt. Aanpasbaar comfort is nog nooit zo eenvoudig geweest.

Fijnafstemming
Bij comfort gaat het om meer dan alleen de temperatuur.
Om ervoor te zorgen dat u zich altijd comfortabel voelt, houdt de Lyric-thermostaat rekening met de binnentemperatuur, luchtvochtigheid en het buitenweer om subtiele aanpassingen te maken, zodat 72° echt aanvoelt als 72°.

Slimme aanwijzingen
Ontvang onderhoudsmeldingen en waarschuwingen voor extreme omstandigheden om u te helpen uw verwarmings-/koelsysteem te beheren.
