Samsung Galaxy A71, SM-A716 Reparatiehandleiding

Inleiding

Wat staat er in deze handleiding?

Deze handleiding helpt u bij het demontage- en montageproces van de Galaxy A71.
Deze handleiding behandelt:

• Onderdelen van het apparaat
• Demontage van de Galaxy A71
• Montage van de Galaxy A71

Dus hoe helpt dit mij?
Deze handleiding helpt u bij het uitvoeren van kwaliteitsreparaties aan de Galaxy A71

Onderdelen:
Verwijderbare onderdelen van de SM-A716U

Verwijderbare onderdelen van de Galaxy A71

De Galaxy A71 heeft meerdere verwijderbare onderdelen. Als u de onderdelen kunt identificeren en hun functies begrijpt, helpt dit u bij de diagnose en reparatie van het apparaat. De onderdelen omvatten:

• Batterijklep
• Achterkant
• Hoofd-PBA
• Componenten
• Sub-PBA
• Batterij

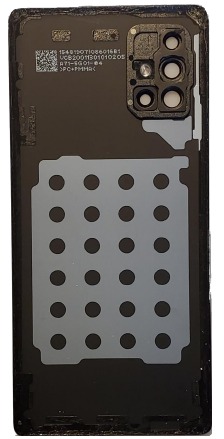

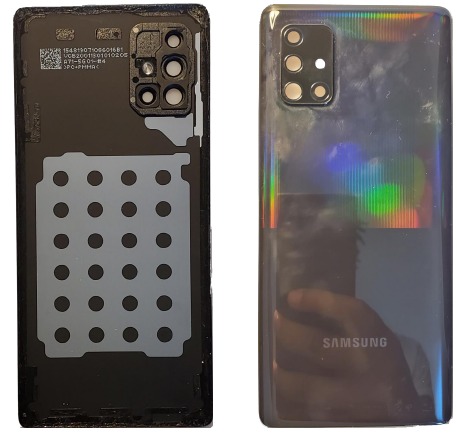

Batterijklep

• Batterijklep-tape
  • Buitenste tape verbindt het apparaat met het frame

OPMERKING Als een van de bovenstaande niet werkt of beschadigd is, moeten ze mogelijk worden vervangen

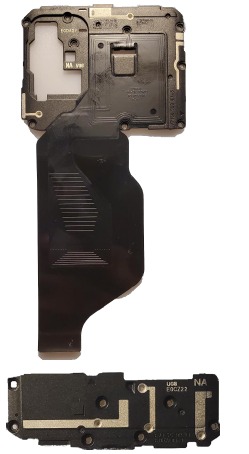

De achterkant
De achterkant bestaat uit 2 delen en bevindt zich tussen de batterijklep en de voorkant. Het is onderverdeeld in het volgende:

• Bovenkant: Subantenne
• Midden: NFC-antenne
• Onderkant: Hoofdkantenne en luidspreker

OPMERKING Als een van de bovenstaande niet werkt of beschadigd is, moeten ze mogelijk worden vervangen

Componenten
Er zijn een paar kleinere componenten op de A70 die kunnen worden verwijderd. Deze zijn:

• Camera aan de voorkant

• Camera's aan de achterkant

• Vingerafdruksensor

• Vibratiemotor

• Ontvanger


OPMERKING Als een van de bovenstaande niet werkt of beschadigd is, moeten ze mogelijk worden vervangen

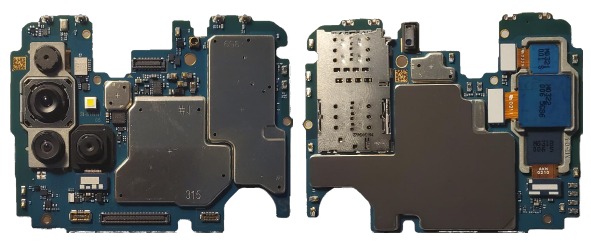

De hoofd-PBA
De hoofd-PBA is de hoofdprintplaat van het apparaat. Het bevat de meest essentiële componenten van het apparaat, zoals:

• Mobiele chipset (CPU, GPU en radio)
• Hoofdcamera
• Naderings-/lichtsensoren
• Ingebouwde opslag
• Submicrofoon (bovenkant)

OPMERKING Als een van de bovenstaande niet werkt of beschadigd is, moeten ze mogelijk worden vervangen

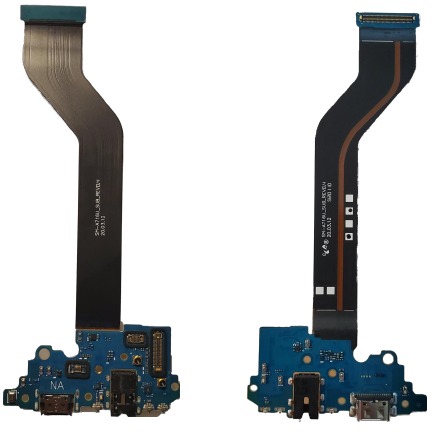

De sub-PBA
De sub-PBA is de secundaire printplaat van het apparaat. Het bevat de belangrijke componenten van het apparaat, zoals:

• Oplaadpoort en circuits
• 3,5 mm hoofdtelefoonaansluiting
• Microfoon aan de onderkant

OPMERKING Als een van de bovenstaande niet werkt of beschadigd is, moeten ze mogelijk worden vervangen.

Verwijderbare onderdelen van de Galaxy A70

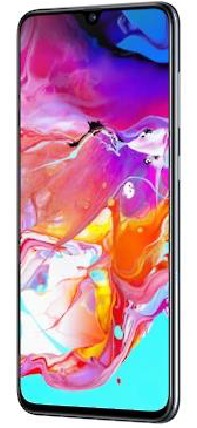

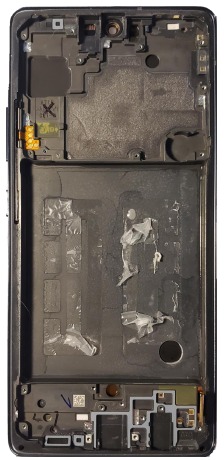

De voorkant
De voorkant van de A70 omvat het volgende:

• Het Super AMOLED-beeldscherm
• De ontvanger
• De vibratiemotor

OPMERKING Als een van de bovenstaande niet werkt of beschadigd is, moeten ze mogelijk worden vervangen

Verwijderbare onderdelen van de Galaxy A71

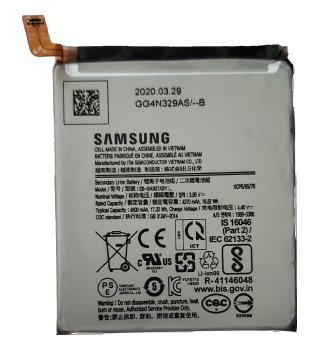

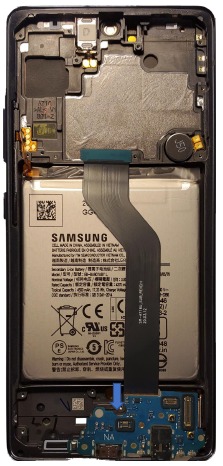

De batterij
De batterij is een lithium-ioncel (Li-On) en moet voorzichtig worden behandeld. Onjuist verwijderen kan de cel beschadigen, waardoor deze kan ontbranden en letsel kan veroorzaken.

• Houd de batterij alleen aan de middelste zijkanten vast
• Knijp niet in de batterij en gebruik geen ongeautoriseerde hulpmiddelen bij het hanteren
• Houd de batterij niet vast aan de flexconnector, omdat dit per ongeluk de contacten kan kortsluiten
• Wees voorzichtig dat u de batterij niet doorboort of beschadigt bij het hanteren van de batterij

OPMERKING Als een van de bovenstaande niet werkt of beschadigd is, moeten ze mogelijk worden vervangen

Demontage:
SM-A716U tear-down handleiding

Demontage van de Galaxy A71

Het apparaat uit elkaar halen
In deze sectie gaan we de demontage van de Galaxy A71 bespreken.
Deze handleiding behandelt:

• De benodigde hulpmiddelen en apparatuur
• De stappen van demontage

Dus hoe helpt dit mij?
Met deze kennis kunt u de Galaxy A71 volledig demonteren.

Hulpmiddelen en apparatuur

Om een correcte demontage te garanderen zonder het apparaat te beschadigen, gebruikt u de juiste hulpmiddelen en apparatuur:

Pincet	Demontagestick	Torque-schroevendraaier	ESD-"spatel"-stick
Antistatische mat	ESD-polsband	ESD-polsband	Batterijabsorber

Alcoholpompflacon	99% Isopropylalcohol en wattenstaafje	AOD-mal

Verwijderbare onderdelen van de Galaxy A71
Stappen van demontage
U demonteert het apparaat in de volgende volgorde:

• Batterijklep
• Achterkant
  • Luidspreker

• Hoofd-PBA
  • Hoofdcamera
  • Camera aan de voorkant

• Sub-PBA
  • Vingerafdruksensor op het scherm
  • FPCB

• Voorkant
  • Ontvanger
  • Vibratiemotor
  • Batterij

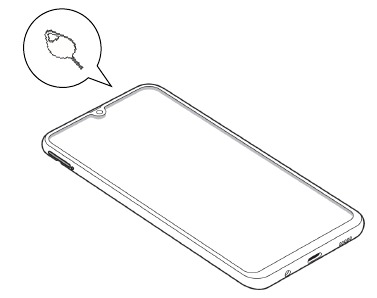

Verwijder de simkaartlade
Voordat u het apparaat demonteert, moet de simkaartlade worden verwijderd.

• Steek het simkaartverwijderingsgereedschap in de simkaartuitwerpsleuf aan de linkerbovenkant van het apparaat en schuif de simkaartlade eruit

Voor demontage
Als het apparaat een opgezwollen batterij heeft, verwarm het apparaat dan NIET.

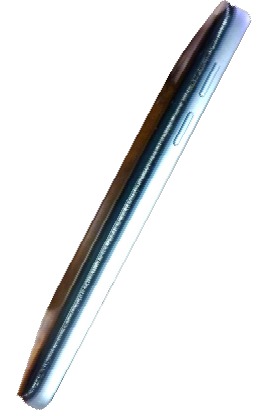

• Een opgezwollen batterij zorgt ervoor dat een apparaat uitpuilt
• Het verwarmen van een apparaat met een opgezwollen batterij kan verdere schade aan het apparaat veroorzaken en ervoor zorgen dat de batterij ontbrandt
• Gebruik in het geval van een opgezwollen batterij 99% isopropylalcohol om de batterijklep voorzichtig te scheiden en te verwijderen

Demontage van de Galaxy A71

Verwijdering van de batterijklep
Gebruik de AOD om de batterijklep te verwijderen. De automatische methode heeft de voorkeur om het risico op schade aan de achterkant te verminderen.

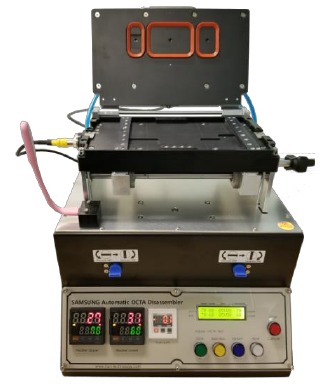

Automatisch

Automatische verwijdering van de batterijklep – Verwarm het apparaat
Het verwarmingsproces maakt de lijmen los die de batterijklep aan het apparaat vasthouden.

• Stel de timer en temperatuur in op AOD Upper:
  • Als de batterij is opgeladen tot 68% of hoger, verwarm dan 5 minuten tot 60°C
  • Als de batterij minder dan 68% is opgeladen, verwarm dan 5 minuten tot 70°C
  • Verwarm NIET als de batterij meer dan 80% is opgeladen

• Stel de AOD lager in op 60°C gedurende 5 minuten

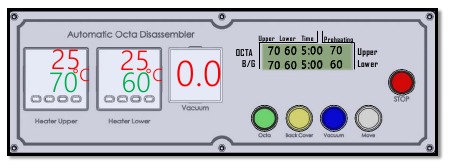

Automatische verwijdering van de batterijklep
Zodra het verwarmen is voltooid, kan de batterijklep worden verwijderd.

• Lijn het apparaat uit in de mal en druk op de hendel en draai eraan om het apparaat te vergrendelen

• Sluit het deksel en druk op Vacuum (Vacuüm) om zuigkracht te creëren (De linkerzuiging en de middelste zuiging worden gebruikt)

• Zodra het AOD-vacuüm 80 of hoger bereikt, drukt u op Battery Cover (Batterijklep)

• De AOD verwarmt het apparaat gedurende de ingestelde tijd en begint met optillen


Verwijder de tapes en resten
Nadat de batterijklep is verwijderd, moeten de tapes en resten van de batterijklep worden verwijderd.

• Trek met uw vingers de tape van de batterijklep en vorm deze tot een bal
• Met de batterijklep plat op de ESD-mat of nog steeds op de AOD, drukt u de tape in de resten en trekt u deze omhoog
  • Dit tilt de resten van de achterkant

• Ga door totdat alle resten zijn verwijderd van de batterijklep en de achterkant van de behuizing
  OPMERKING Verwijder geen enkelzijdige tapes.

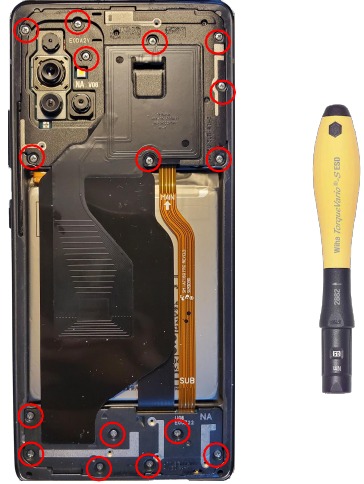

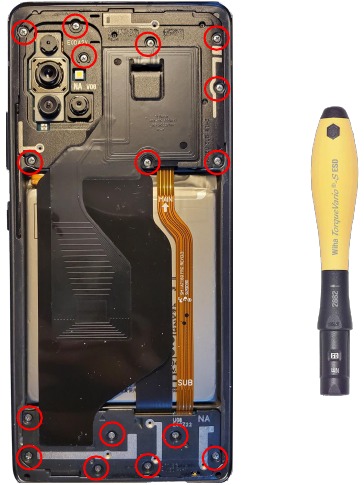

Verwijder de schroeven
Verwijder de schroeven van de achterkant van de behuizing.

• Er zijn in totaal 16 schroeven die de achterkant van de behuizing op zijn plaats houden
• Gebruik de momentschroevendraaier om alle schroeven te verwijderen

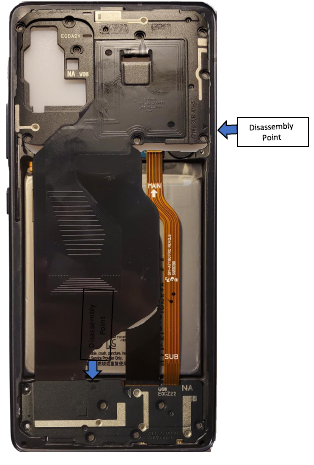

Demonteer de achterkant van de behuizing

• Steek een demontagestick of plastic pincet in de twee demontagepunten om de bovenste en onderste achterkant van de behuizing te verwijderen.

OPMERKING De luidspreker bevindt zich aan de binnenkant van de onderste achterkant van de behuizing

Voorzorgsmaatregelen zijn vereist

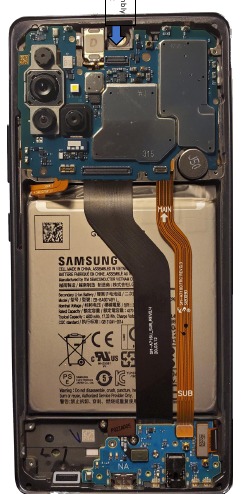

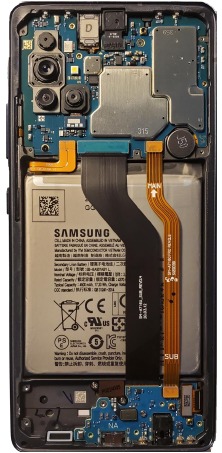

De afbeelding aan de rechterkant toont de interne componenten en circuits van de Galaxy A71.
Voordat u begint met demonteren, moet u ervoor zorgen dat u en uw werkplek goed zijn geaard.

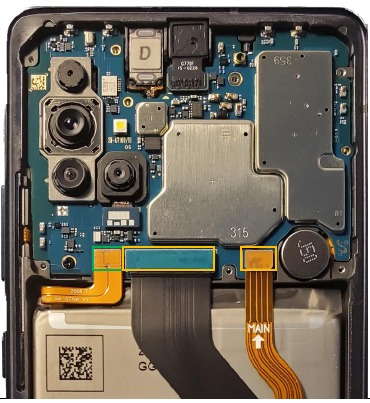

De flexkabels loskoppelen van de Main PBA
Met behulp van de demontagestick:

• Koppel de batterijflexkabel los
• Koppel de 2 FCPB's los

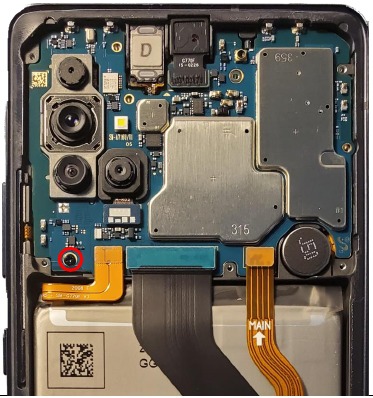

Verwijder de Main PBA-schroef
Met behulp van de momentschroevendraaier:

• Verwijder 1 schroef (zwart) die zich op de Main PBA bevindt

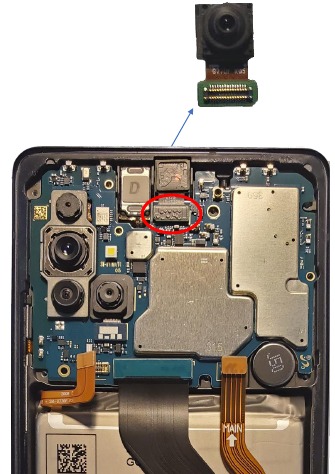

De camera aan de voorkant verwijderen
Volg deze stappen om de camera aan de voorkant zonder schade te verwijderen:

• Koppel met de demontagestick de flexkabel los en verwijder de camera aan de voorkant
• Plaats de camera aan de voorkant opzij met de lens naar boven

Verwijder de Main PBA
Volg deze stappen om de Main PBA zonder schade te verwijderen:

• Til met de demontagestick de Main PBA van de voorkant van de behuizing

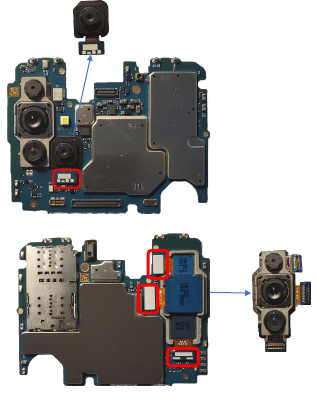

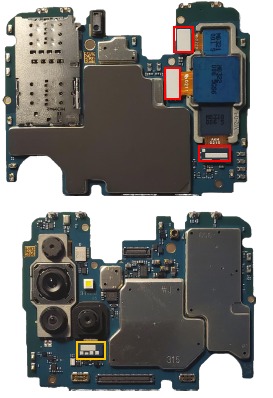

De camera aan de achterkant verwijderen
Volg deze stappen om de camera aan de achterkant zonder schade te verwijderen:

• Gebruik de demontagestick om de macrocamera te verwijderen die is aangesloten op de voorkant van de PBA en leg deze met de lens naar boven op de ESD-mat
• Draai de PBA om en gebruik een demontagestick om de 3 flexkabels te verwijderen om de cameramodule aan de achterkant te verwijderen en leg deze met de lens naar boven op de ESD-mat.

OPMERKING Zorg er bij het verwijderen van cameramodules voor dat u de cameralens niet aanraakt

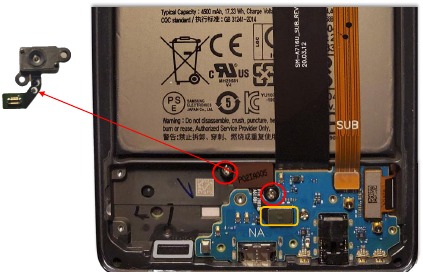

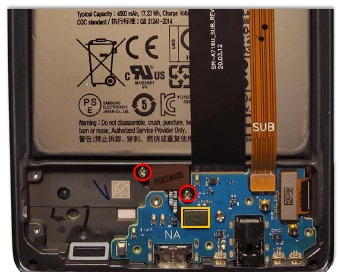

Verwijder de vingerafdruksensor
Volg deze stappen om de vingerafdruksensor zonder schade te verwijderen:

• Gebruik een momentschroevendraaier om de 2 schroeven te verwijderen
• Koppel de flexkabel los van de Sub PBA
• Til de sensor voorzichtig weg van de voorkant van de behuizing en plaats deze met de voorkant naar boven op de ESD-mat

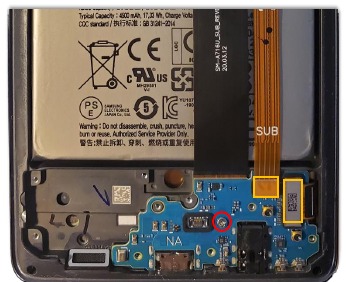

Verwijder de Sub PBA
Volg deze stappen om de Sub PBA zonder schade te verwijderen:

• Gebruik de momentschroevendraaier om 1 schroef te verwijderen
• Gebruik de demontagestick om 2 flexkabels los te koppelen

OPMERKING Zodra u de oranje flexkabel hebt losgekoppeld, kunt u deze opzij leggen op de ESD-mat

Verwijder de Sub PBA
Volg deze stappen om de Sub PBA zonder schade te verwijderen:

• Til met een demontagestick de Sub PBA voorzichtig uit de behuizing en plaats deze op de ESD-mat

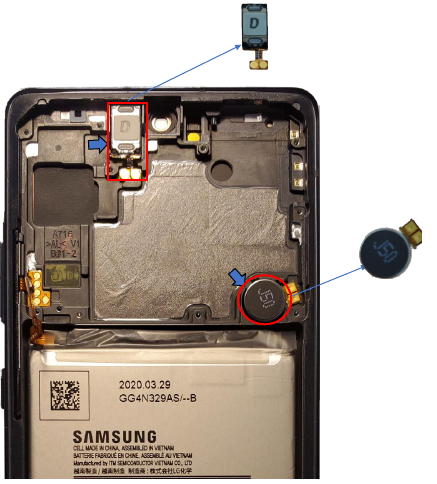

De ontvanger en trilmotor verwijderen
Volg deze stappen om de ontvanger en vibrator zonder schade te verwijderen:

• Til met een ESD-plastic pincet de ontvanger van de voorkant van de behuizing, beginnend vanaf de linkerkant

• Til met een ESD-plastic pincet de trilmotor van de voorkant van de behuizing

OPMERKING Als u een OCTA-vervanging uitvoert, worden de vibrator en ontvanger meegeleverd met de nieuwe OCTA

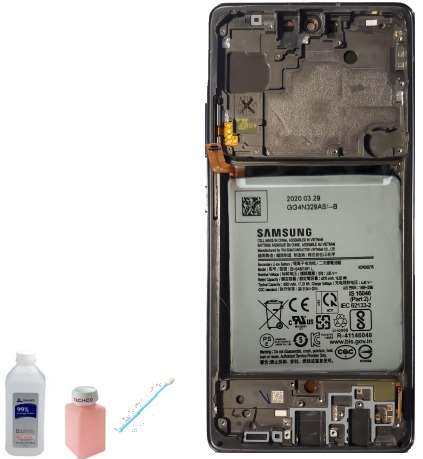

Verwijder de batterij
Volg deze stappen om de batterij zonder schade te verwijderen:

• Breng alcohol aan langs de zijkant van de randen van de batterij
• Laat de alcohol 30-60 seconden intrekken, dit helpt de tape los te maken
• Pas op dat er geen alcohol op de gedrukte tekst op de batterij komt
• Til de batterij eruit met behulp van de batterij-absorbeerder

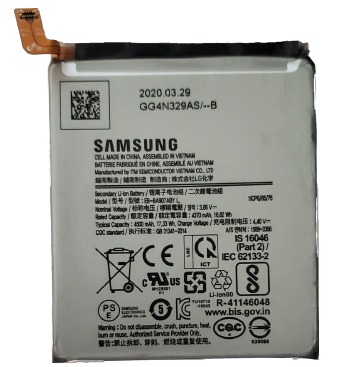

Batterijbehandeling
Behandel de batterij voorzichtig door de volgende stappen te volgen:

• Houd de batterij alleen aan de middelste zijkanten vast
• Knijp niet in de batterij en gebruik geen gereedschap bij het hanteren ervan
• Houd de batterij niet vast aan de flexconnector, omdat dit per ongeluk de draden kan kortsluiten
• Wees voorzichtig dat u de batterij niet doorboort of beschadigt bij het hanteren ervan

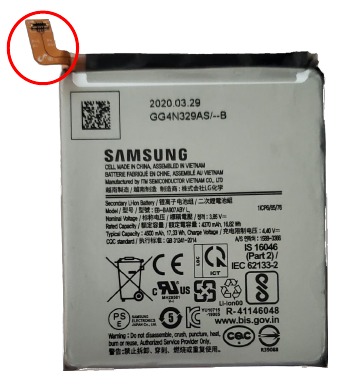

Batterijbehandeling
Als u de batterij vervangt, moet het volgende worden uitgevoerd voordat u de batterij op de juiste manier weggooit:

• Knip met de keramische schaar de draad van de batterij
  • De draad wordt teruggestuurd als U-klasse

Het apparaat is nu gedemonteerd
We hebben het demontageproces van de Galaxy A71 behandeld. Op dit punt zijn alle verwijderbare componenten verwijderd.

Houd in gedachten:

• Verwijder in een reparatiescenario alleen zoveel als nodig is voor de reparatie
• Volg het juiste proces en het gebruik van gereedschap om schade te voorkomen

Nu het apparaat is gedemonteerd, kunt u doorgaan naar de montage van het apparaat.

Montage:
SM-A716U Montagehandleiding

Montage van de Galaxy A71

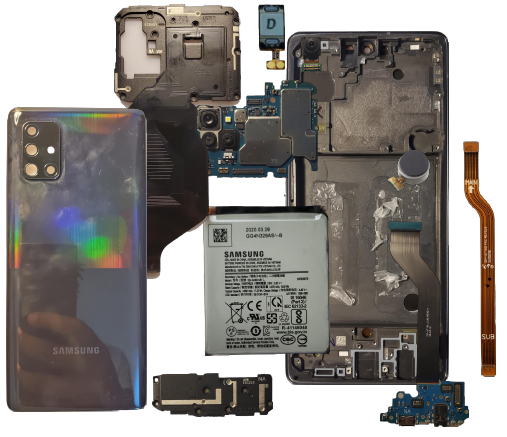

Alles weer in elkaar zetten
In deze sectie gaan we de montage van de Galaxy A71 behandelen.
Deze handleiding behandelt:

• De benodigde gereedschappen en uitrusting
• De stappen van demontage

Dus hoe helpt dit mij?
Met deze kennis kunt u de Galaxy A71 volledig monteren.

Gereedschappen en uitrusting
Gebruik de juiste gereedschappen en uitrusting om een ​​correcte montage te garanderen zonder schade aan het apparaat:

Pincet	Demontagestick	Momentschroevendraaier	Antistatische handschoenen
Antistatische mat	Persmal	Apparaat perspad	Batterij perspads

Rework-kit
Alle tapes die tijdens de demontage zijn losgemaakt, moeten worden vervangen.
Alle schroeven die tijdens de demontage zijn verwijderd, moeten worden vervangen.
GH81-18563A

U monteert het apparaat in de volgende volgorde:

• Frontmontage
  • Batterij
  • Trilmotor
  • Ontvanger

• Sub PBA
  • Vingerafdruksensor

• Hoofd-PBA
  • Achtercamera
  • Camera aan de voorkant

• Achterkant behuizing
• Batterijklep

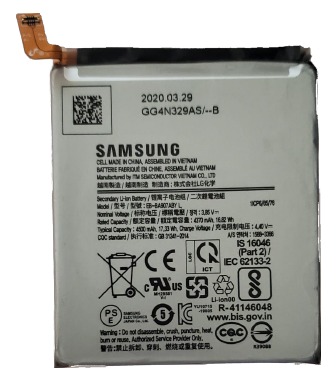

De batterij plaatsen
De vervangende batterij wordt geleverd met bevestigde tapes.

• Verwijder de beschermende vinyl van de batterijtape
• Leg de batterij vanuit de linkerbovenhoek neer en zorg ervoor dat de juiste kant van de batterij naar boven wijst
• Druk stevig op alle vier de zijden van de batterij om ervoor te zorgen dat deze op zijn plaats zit

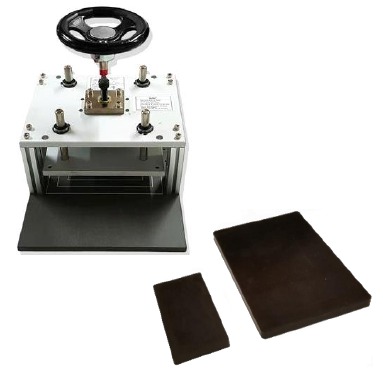

De batterij aandrukken
Plaats de batterij tussen de perspads.

• Eén pad moet aan de onderkant zitten, met de voorkant erop, en het andere pad tegen de achterkant van de batterij

Druk de batterij in de persmal om de tapes te verzegelen.

• Druk de batterij 5 seconden aan met een kracht van 0,6 N.
• Zorg ervoor dat het juiste perswiel wordt gebruikt voor het aandrukken van de batterij

OPMERKING Druk niet langer dan 5 seconden of met de 1N-handgreep, omdat dit het scherm of de batterij kan beschadigen

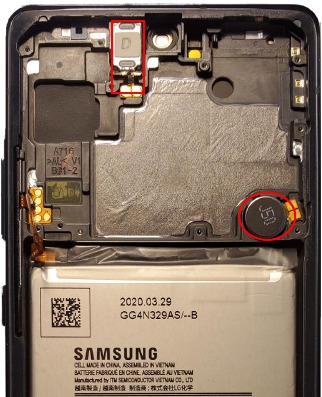

De trilmotor en de ontvanger in de beugel plaatsen
Volg deze stappen om de trilmotor en de ontvanger correct te plaatsen zonder schade:

• Zorg ervoor dat de contactpads naar de juiste kant wijzen en druk zowel de ontvanger als de trilmotor voorzichtig op hun plaats.

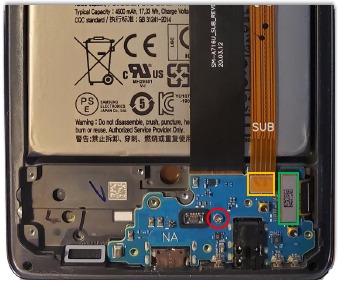

De Sub PBA plaatsen
Voer het volgende uit om de Sub PBA te plaatsen:

• Lijn de Sub PBA uit met de voorkant en druk voorzichtig aan om een ​​goede pasvorm te garanderen
• Plaats en verbind de oranje flexkabel met de Sub PBA
• Sluit de ene resterende flexkabel aan
• Plaats 1 nieuwe schroef met behulp van een momentschroevendraaier

De vingerafdruksensor plaatsen
Voer het volgende uit om de vingerafdruksensor te plaatsen:

• Lijn de vingerafdruksensor uit op de voorkant en bevestig de flexkabel aan de Sub PBA
• Plaats 2 nieuwe schroeven met behulp van een momentschroevendraaier

De hoofdcamera plaatsen
Voer het volgende uit om de hoofdcamera op de hoofd-PBA te plaatsen:

• Lijn de flexconnectoren van de cameramodule uit met de hoofd-PBA en druk voorzichtig aan om een ​​verbinding tot stand te brengen
• Zorg ervoor dat de cameramodule is vergrendeld en correct is uitgelijnd
• Bevestig vervolgens de macrocamera aan de voorkant van de PBA

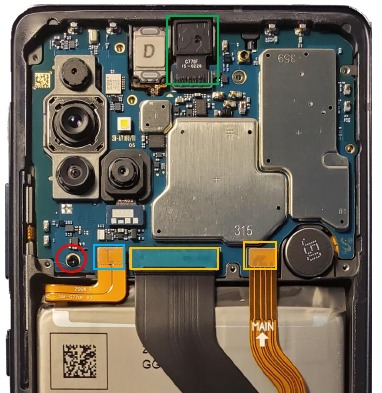

De hoofd-PBA en FFC plaatsen
Voer het volgende uit om de hoofd-PBA te plaatsen:

• Plaats de hoofd-PBA op de voorkant. Maak voor een veilige installatie alle connectoren los voordat u de hoofd-PBA installeert
• Sluit de 2 flexkabels aan op de hoofd-PBA op de hoofd-PBA
• Plaats met behulp van een momentschroevendraaier 1 nieuwe zwarte schroef
• Plaats de camera aan de voorkant en sluit deze aan op de hoofd-PBA
• Sluit de flexkabel van de batterij aan

De achterkant van de behuizing plaatsen
De achterkant van de behuizing plaatsen:

• Plaats de onderste achterkant van de behuizing over de Sub PBA en u zou een lichte klik moeten voelen
• Plaats het bovenste/middenste stuk dat de hoofd-PBA en batterij bedekt. Tijdens het plaatsen van dit stuk zou je ook een lichte klik naar de bovenkant moeten voelen.
• Plaats 16 gloednieuwe schroeven
  • Gebruik een momentschroevendraaier bij 1,25 kgf.cm²

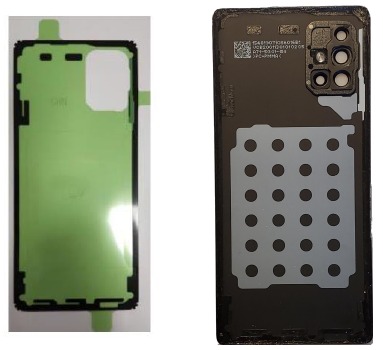

Batterijkleplinten bevestigen
Bevestig de buitenste tape van de batterijklep aan de achterkant

• Lijn de tapes met de hand uit
• Gebruik de geleidegaten om te helpen bij het uitlijnen
• Zodra ze zijn uitgelijnd, legt u de tape van boven naar beneden op de achterkant van de behuizing
• Gebruik de demontagestick om de tapes aan te drukken en vast te zetten
• Verwijder de beschermende vinyl
• Leg de batterijklep op de achterkant van de behuizing met behulp van de camera als geleider

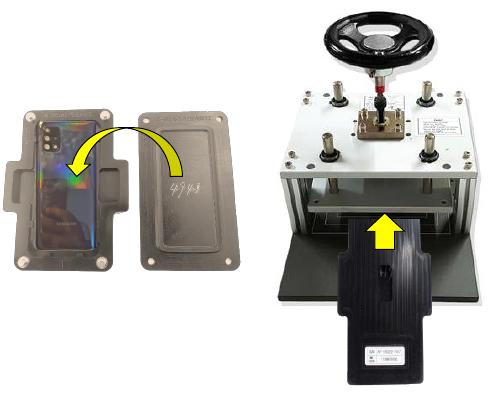

De batterijklep aandrukken
Voer vóór het laatste aandrukken een visuele inspectie uit.

• Zorg ervoor dat de klep goed is uitgelijnd
• Er mogen geen openingen of overlappingen zijn tussen de batterijklep en de achterkant van de behuizing

Druk het apparaat in de persmal.

• Plaats het apparaat in de juiste perspads en plaats het in de persmal
• Als de reparatie alleen het verwijderen van de batterijklep omvatte, drukt u 1 minuut aan met een kracht van 1 N.

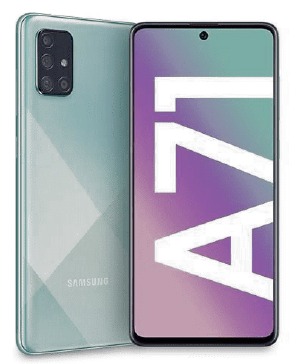

Het gemonteerde apparaat
Eenmaal uit de persmal gehaald, is het apparaat volledig gemonteerd.

• Zorg ervoor dat de SIM-lade opnieuw is geïnstalleerd
• Voer een laatste visuele inspectie van het apparaat uit
• R

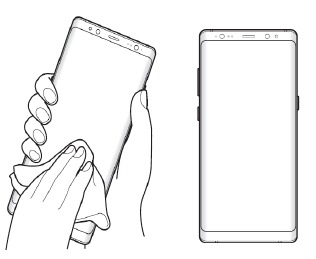

Klant ophalen
Zorg voor het volgende voordat u het apparaat aan de klant teruggeeft:

• OS bijgewerkt naar de nieuwste versie
• Voer OQC uit met Galaxy Diagnostics, inclusief kalibratietests: TSP, luidspreker en optische vingerafdruk
• Apparaat opgeladen tot 100%
• Veeg het apparaat schoon met een microvezeldoek

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Samsung Galaxy A71, SM-A716 Reparatiehandleiding

Beschikbare talen
