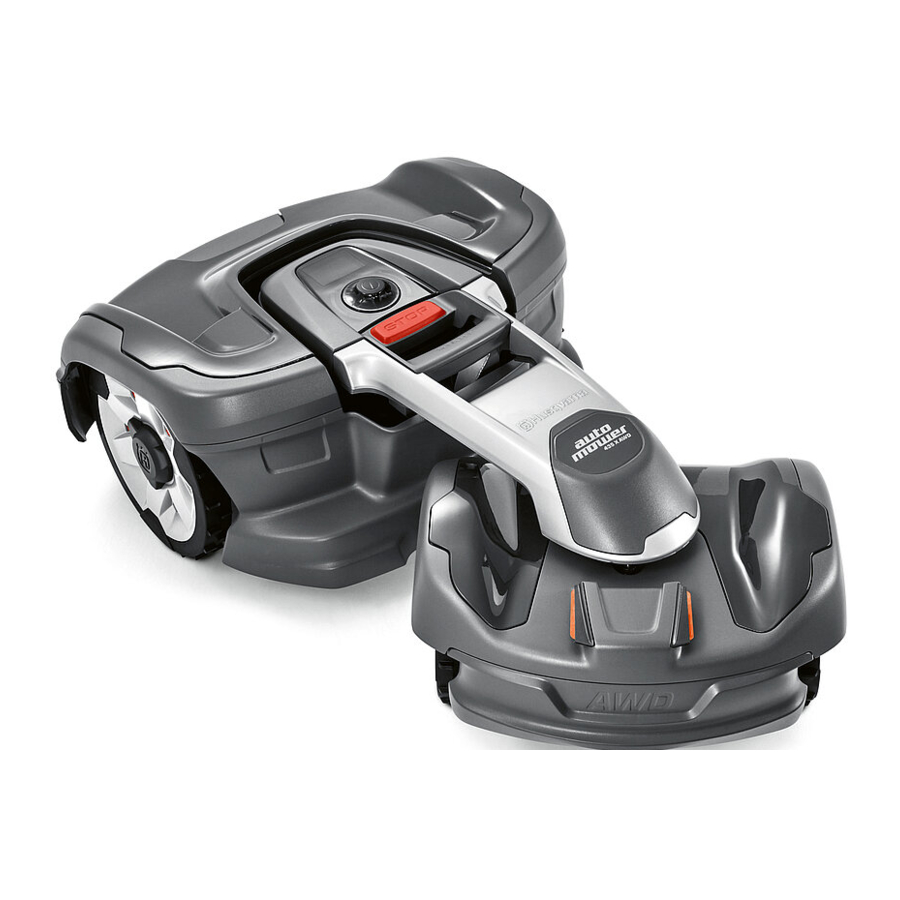

Husqvarna AUTOMOWER 435X AWD Handleiding

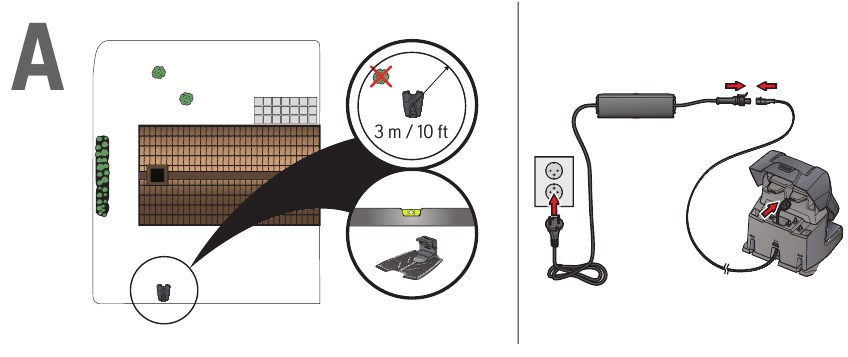

Plaatsing en aansluiting van het laadstation

1. Plaats het laadstation op een centrale positie in het werkgebied, met veel open ruimte voor het laadstation en op een relatief horizontaal oppervlak.
2. Sluit de laagspanningskabel van de voeding aan op het laadstation en de voeding.
3. Sluit de voeding aan op een 100-240 V-stopcontact.
4. Plaats de robotmaaier in het laadstation om de accu op te laden terwijl de begrenzingsdraad wordt gelegd. Start het product.

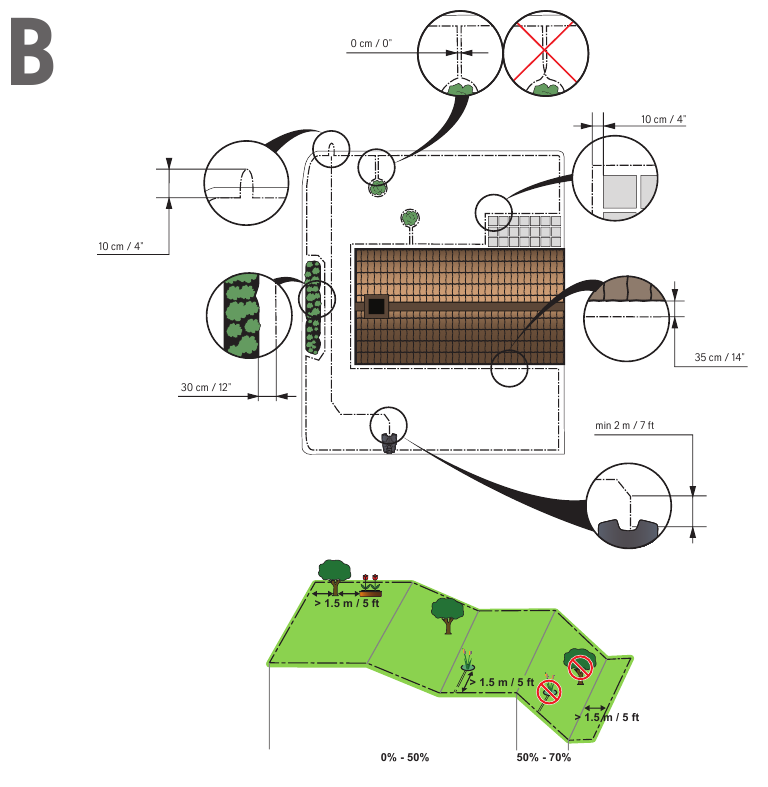

Plaatsing van de begrenzingsdraad en de geleidingsdraad

1. Leg de begrenzingsdraad zo dat deze een lus vormt rond het werkgebied. Raadpleeg illustratie B voor de minimale afstand tot obstakels en eilanden.
2. Maak een oogje op het punt waar de geleidingsdraad later wordt aangesloten.
3. Laat de geleidingsdraad lopen naar het punt op de begrenzingslus waar de aansluiting wordt gemaakt. Vermijd het leggen van de draad in scherpe hoeken.

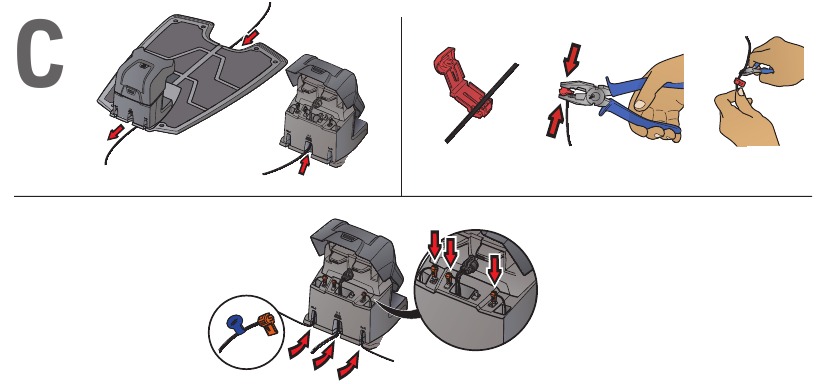

De begrenzingsdraad en de geleidingsdraad aansluiten

1. Smalle doorgangen in de tuin maken het moeilijk voor de robotmaaier om het laadstation te vinden. De robotmaaier kan naar afgelegen gebieden worden geleid met behulp van de geleidingsdraad. De geleidingsdraad helpt de robotmaaier ook om het laadstation snel te vinden.
2. Leg de geleidingsdraad onder het laadstation en minstens 2 m recht uit vanaf de voorkant van het laadstation.
3. Open de connectoren en leg de draaduiteinden in de uitsparingen op elke connector.
4. Druk de connectoren op elkaar met behulp van een tang.
5. Snij overtollige begrenzingsdraad af. Knip 1-2 cm boven de connectoren af.
6. Druk de connectoren op de contactpennen, gemarkeerd met AL (links) en AR (rechts), op het laadstation. Het is belangrijk dat de rechterdraad is aangesloten op de rechtercontactpen en de linkerdraad op de linkerpen.
7. Maak de connector vast aan de contactpen gemarkeerd met G1 op het laadstation. Gebruik dezelfde methode voor een extra geleidingsdraad.

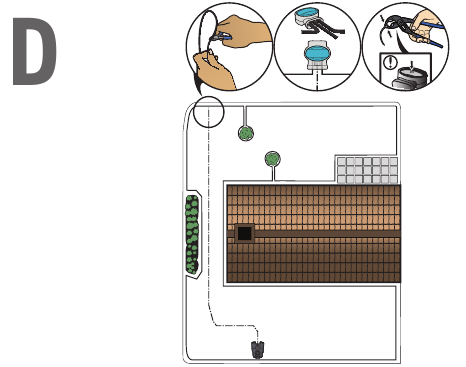

De geleidingsdraad aansluiten op de begrenzingsdraad

Groen continu licht
Goed begrenzingslussignaal.

Groen knipperend licht
ECO-modus is geactiveerd.

Blauw knipperend licht
Storing in de begrenzingslus.

Rood knipperend licht
Storing in de antenne van het laadstation.

Rood continu licht
Storing in de printplaat of onjuiste voeding in het laadstation. De storing moet worden verholpen door een geautoriseerde servicemonteur.

1. Knip de begrenzingsdraad door met een draadsnijder in het midden van het oogje dat in stap B.2 is gemaakt
2. Sluit de geleidingsdraad aan op de begrenzingsdraad met behulp van de meegeleverde koppelingen. Druk de koppelingen volledig op elkaar met een polygrip.

Starten en stoppen

STARTEN

1. Druk op de START-knop.
2. Druk op de draaiknop om te bevestigen en het product start.

STOPPEN
Druk op de STOP-knop.

De robotmaaier aanpassen aan de grootte van uw gazon

De maaieresultaten zijn afhankelijk van de maaitijd. Pas de maaitijd aan uw tuin aan met behulp van de functie Schema. U bepaalt welke tijden van de dag de robotmaaier moet werken.

Gebruik de functie Weertimer en de robotmaaier past de maaitijd automatisch aan de groei van het gras aan.

Onderhoud

• Het product moet worden uitgeschakeld voordat er onderhoud wordt uitgevoerd, zoals het reinigen of vervangen van de messen. Het product is uitgeschakeld wanneer de LED-indicatorlamp bij de draaiknop niet brandt. Vervang de messen regelmatig voor het beste maaieresultaat.
• Gebruik nooit een hogedrukreiniger of stromend water om de robotmaaier schoon te maken. Gebruik nooit oplosmiddelen voor het reinigen. Reinig het product met een borstel.
• Alle aansluitingen op het laadstation (voeding, begrenzings- en geleidingsdraad) moeten worden losgekoppeld als er kans is op onweer.
• Laad de accu aan het einde van het seizoen volledig op voordat u deze in de winter opbergt.

Lees voor meer informatie en instructies de volledige gebruikershandleiding in de Automower® Connect-app of op www.husqvarna.com.

Automower® Connect

1. Download de Automower® Connect-app van AppStore of GooglePlay.
2. Meld u aan en geef een e-mailadres en een wachtwoord op om een Husqvarna-account aan te maken.
3. Log in op uw Husqvarna-account in de app.
4. Selecteer Mijn maaiers in de Automower® Connect-app, en selecteer vervolgens het plusteken (+).
5. Volg de instructies in de app.

Connectiviteit

1. Mobiele connectiviteit met groot bereik.
2. Bluetooth®-connectiviteit met kort bereik.
3. Apparaattracking (GPS).

www.husqvarna.com
