Samsung Galaxy A01 (SM-A015) Handleiding

Wat gaan we leren?

Wat staat er in deze handleiding?
Deze handleiding helpt je bij het demonteren en monteren van de Galaxy A01.
Deze handleiding behandelt:

• Onderdelen van het apparaat
• Demontage van de Galaxy A01
• Montage van de Galaxy A01

Hoe helpt dit mij?
Deze handleiding helpt je bij het uitvoeren van kwaliteitsreparaties aan de Galaxy A01

Verwijderbare onderdelen van de Galaxy A01

De Galaxy A01 heeft meerdere verwijderbare onderdelen. Als je de onderdelen kunt identificeren en de functies ervan begrijpt, helpt dit je bij de diagnose en reparatie van het apparaat. De onderdelen omvatten:

• OCTA-eenheid
• Main PBA
• Sub PBA
• Componenten
• Achtereenheid
• Batterij
• Batterijklep

Batterijklep
De batterijklep klikt op de OCTA-eenheid en er is geen warmte nodig om deze te verwijderen.

LET OP: als een van de bovenstaande niet functioneert of beschadigd is, moeten ze worden vervangen.

Achtereenheid

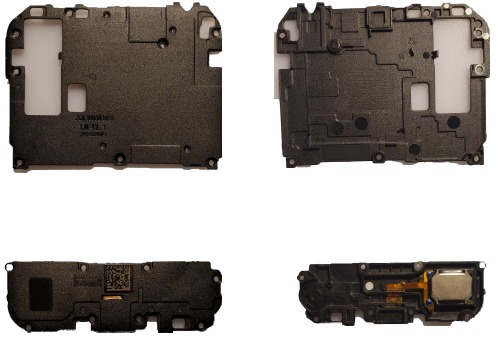

De achtereenheid bestaat uit 2 delen en bevindt zich tussen de batterijklep en de interne componenten. De achtereenheid bevat onderdelen zoals:

• Hoofdkabel
• Speaker

LET OP: als een van de bovenstaande niet functioneert of beschadigd is, moeten ze worden vervangen.

Componenten
Er zijn een paar kleinere componenten die ook kunnen worden verwijderd, zoals:

LET OP: als een van de bovenstaande niet functioneert of beschadigd is, moeten ze worden vervangen.

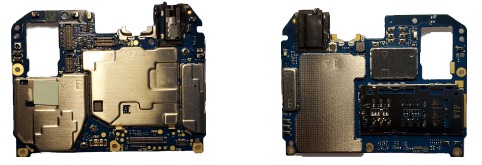

Main PBA
De Main PBA is de hoofdprintplaat van het apparaat. Het bevat de meest essentiële componenten van het apparaat, zoals:

• Mobiele chipset (CPU, GPU en radio)
• SIM/SD-kaartconnector
• Ingebouwde opslag
• Oortelefoonaansluiting

LET OP: als een van de bovenstaande niet functioneert of beschadigd is, moeten ze worden vervangen.

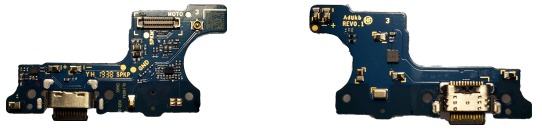

Sub PBA
De Sub PBA is de secundaire printplaat van het apparaat. Het bevat andere essentiële componenten van het apparaat, zoals:

• I/F-connector (oplaadpoort)
• Hoofdmicrofoon

LET OP: als een van de bovenstaande niet functioneert of beschadigd is, moeten ze worden vervangen.

OCTA-eenheid
De OCTA (On Cell Touch Assembly) van Galaxy A51 omvat het volgende:

• Het beeldschermpaneel
• Het voorste glas en laminaat
• Ontvanger
• Batterij

LET OP: als een van de bovenstaande niet functioneert of beschadigd is, moeten ze worden vervangen.

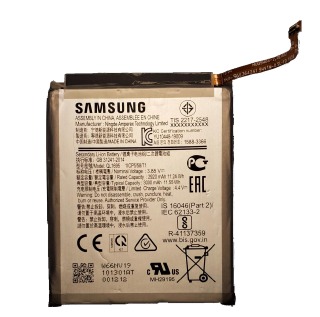

De batterij
De batterij is een lithium-ioncel (Li-On) en moet voorzichtig worden behandeld. Onjuiste verwijdering kan de cel beschadigen, waardoor deze kan ontbranden en letsel kan veroorzaken.

• Houd de batterij alleen vast aan de middelste zijkanten
• Knijp niet in de batterij en gebruik geen ongeautoriseerde hulpmiddelen bij het hanteren
• Houd de batterij niet vast aan de flexconnector, omdat dit per ongeluk de draden kan kortsluiten
• Wees voorzichtig dat u de batterij niet doorboort of beschadigt bij het hanteren

LET OP: als een van de bovenstaande niet functioneert of beschadigd is, moeten ze worden vervangen.

Demontage van de Galaxy A01

Het apparaat uit elkaar halen
In deze sectie behandelen we de demontage van de Galaxy A01. Deze handleiding behandelt:

• De benodigde hulpmiddelen en apparatuur
• De stappen van demontage

Wat heb ik hieraan?
Met deze kennis kunt u de Galaxy A01 volledig demonteren.

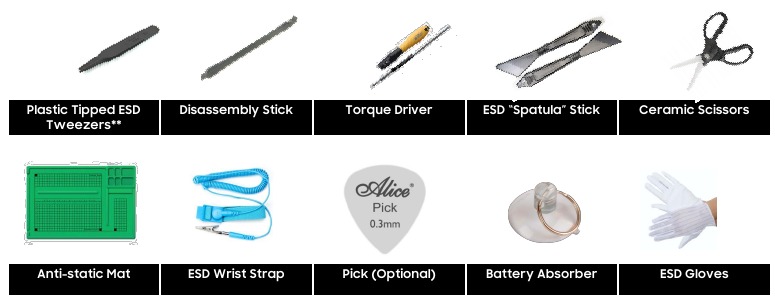

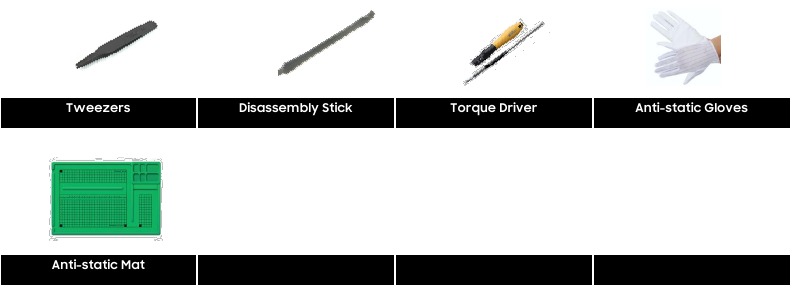

Hulpmiddelen en apparatuur
Om een ​​correcte demontage zonder schade aan het apparaat te garanderen, gebruikt u de juiste hulpmiddelen en apparatuur:

OPMERKING: De termen "Pincet" en "Plastic getipte ESD-pincet" worden in deze training door elkaar gebruikt. Gebruik ALLEEN plastic getipte ESD-pincet bij het uitvoeren van apparaatreparaties.

Stappen van demontage

• Batterijklep
• Achterste samenstel
  • Luidspreker

• Hoofd-PBA

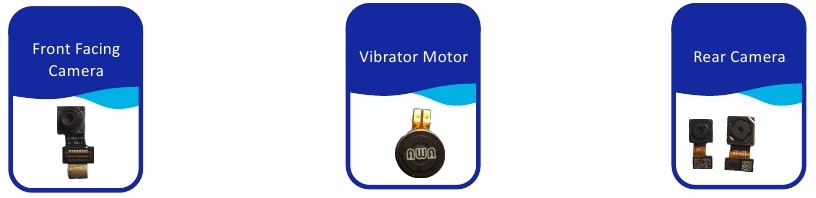

  • Hoofdcamera
  • Camera aan de voorkant

• Sub-PBA
• Voorste samenstel
  • Batterij
  • Vibratiemotor

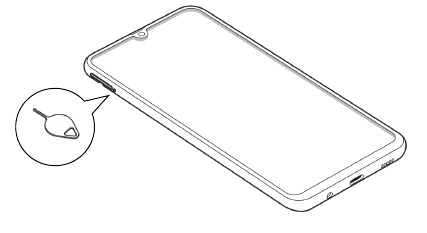

Verwijder de SIM-lade
Voordat u het apparaat demonteert, moet de SIM-lade worden verwijderd.

• Plaats het SIM-verwijderingsgereedschap in de SIM-uitwerpsleuf aan de bovenkant van het apparaat en schuif de SIM-lade eruit

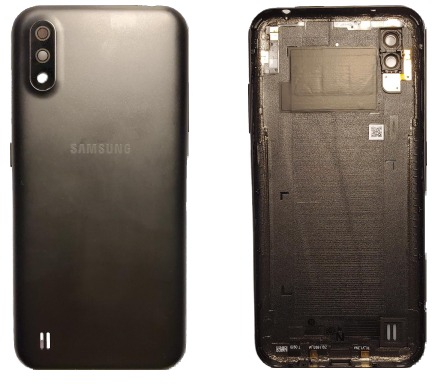

Batterijklep verwijderen

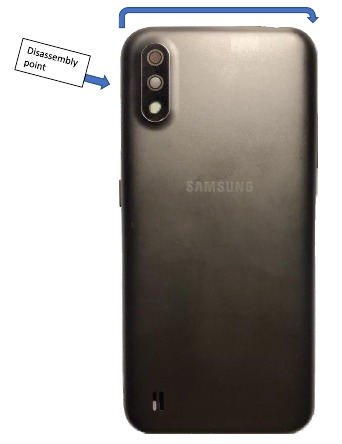

Gebruik een demontagestick of -plectrum om tussen de batterijklep en het achterste samenstel te gaan en beweeg de demontagestick helemaal rond om de batterijklep volledig los te koppelen.

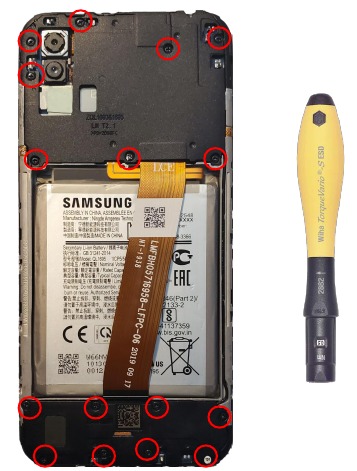

Verwijder de schroeven
Verwijder de schroeven van het achterste samenstel.

• Er zijn in totaal 16 schroeven die het achterste samenstel op zijn plaats houden
• Gebruik de momentschroevendraaier om alle schroeven te verwijderen

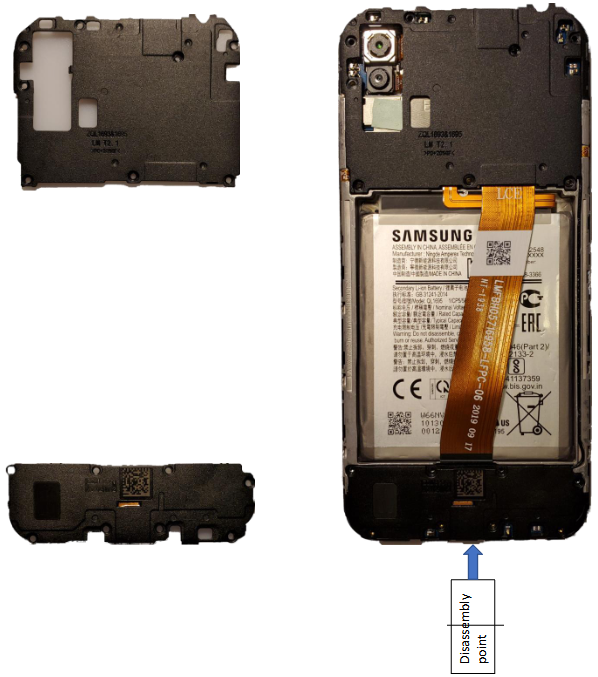

Demonteer het achterste samenstel

• Til met uw vingers voorzichtig het bovenste achterste samenstel weg van de hoofd-PBA.
• Verwijder met een pincet het onderste achterste samenstel.

OPMERKING: Wees voorzichtig dat u de oplaadpoort niet beschadigt bij het verwijderen van het onderste achterste samenstel. Zorg ervoor dat u de pincet niet te diep in het demontagepunt voor het onderste achterste samenstel steekt.

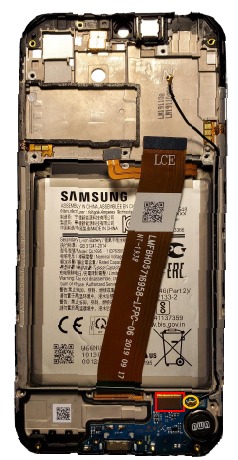

Voorzorgsmaatregelen zijn vereist

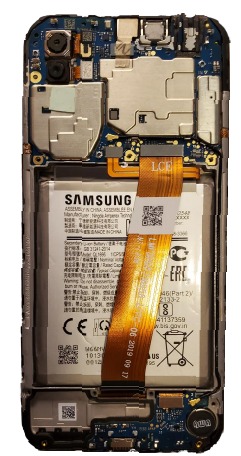

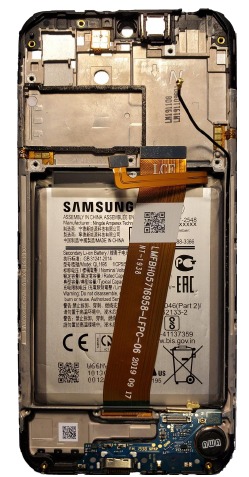

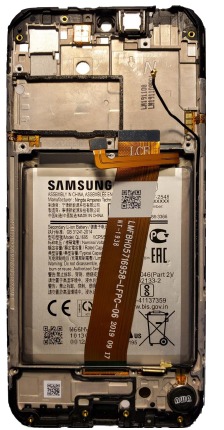

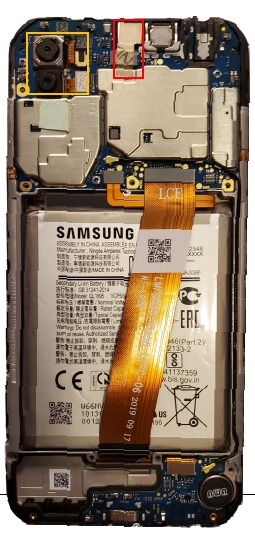

De afbeelding aan de rechterkant toont de interne componenten en circuits van de Galaxy A01. Voordat u begint met demonteren, moet u ervoor zorgen dat u en uw werkplek goed geaard zijn.

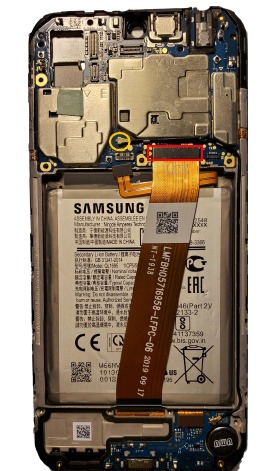

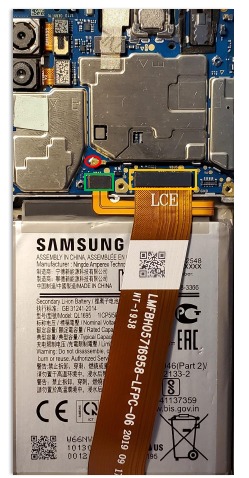

De flexkabels loskoppelen van de hoofd-PBA
Met behulp van de demontagestick:

• Koppel de batterijflexkabel los
• Koppel de 1 flexkabels los
• Koppel 1 COAX-kabels los

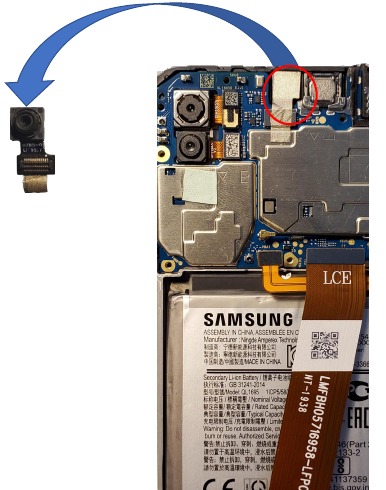

De camera aan de voorkant verwijderen
Volg deze stappen om de camera aan de voorkant zonder schade te verwijderen

• Koppel met de demontagestick de flexkabel los en verwijder de camera aan de voorkant
• Zodra de flexkabel langzaam aan de FFC wordt getrokken, weg van de beugel, om ervoor te zorgen dat u de zilveren tape die is bevestigd niet scheurt.
• Zodra deze is verwijderd, plaatst u de FFC met de lens naar boven op de ESD-mat.

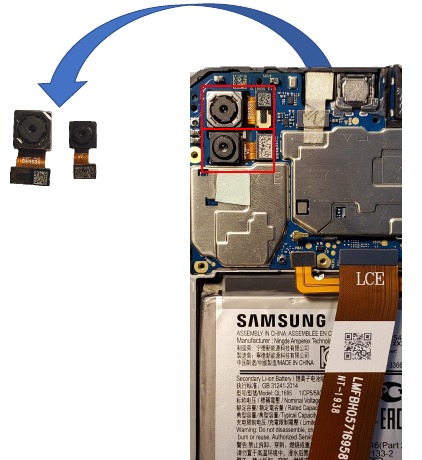

De camera aan de achterkant verwijderen
Volg deze stappen om de camera aan de voorkant zonder schade te verwijderen

• Koppel met de demontagestick de flexkabels voor beide cameramodules aan de achterkant los.
• Zodra ze zijn verwijderd, plaatst u ze met de lens naar boven op de ESD-mat.

OPMERKING: Als een van de cameramodules aan de achterkant niet goed werkt, moeten ze beide worden vervangen

Verwijder de hoofd-PBA
Volg deze stappen om de hoofd-PBA zonder schade te verwijderen:

• Til met de demontagestick de hoofd-PBA van het voorste samenstel. Steek de demontagestick in de open ruimte waar de FFC is verwijderd.

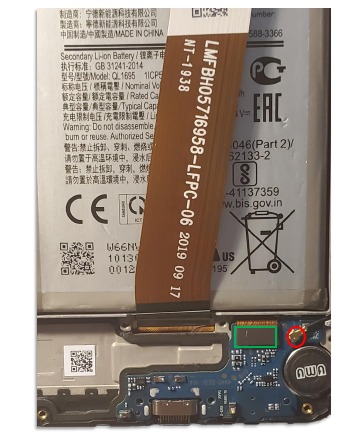

Verwijder flexkabels van sub-PBA
Met behulp van de demontagestick:

• Koppel de flexkabel los
• Koppel 1 COAX-kabels los

Verwijder de sub-PBA
Om de sub-PBA te verwijderen zonder te beschadigen:

• Gebruik een demontagestick en til voorzichtig op en ga rond de rand van de sub-PBA om deze uit het samenstel te verwijderen.

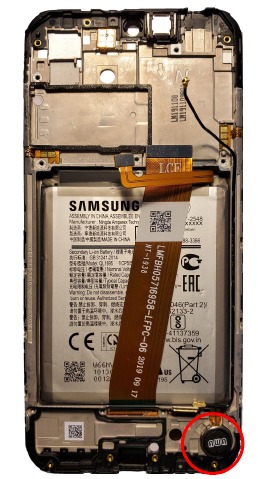

Verwijder de vibratiemotor
Volg deze stappen om de vibratiemotor zonder schade te verwijderen

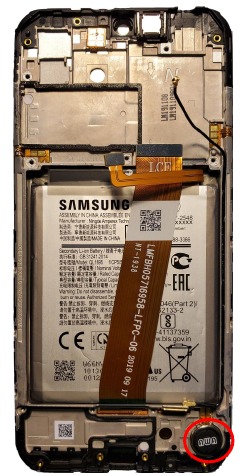

• Til met een ESD-pincet de vibratiemotor van het voorste samenstel

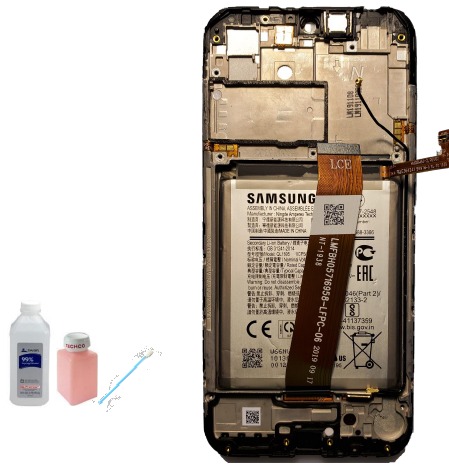

Verwijder de batterij
Volg deze stappen om de batterij zonder schade te verwijderen:

• Breng alcohol aan langs de zijkant van de randen van de batterij.
• Laat alle alcohol 30-60 seconden intrekken, dit helpt de tape los te maken
• Pas op dat er geen alcohol op de gedrukte tekst op de batterij komt
• Til de batterij eruit met behulp van de batterijabsorbeerder

Wees voorzichtig om de LCD FPBC niet te beschadigen

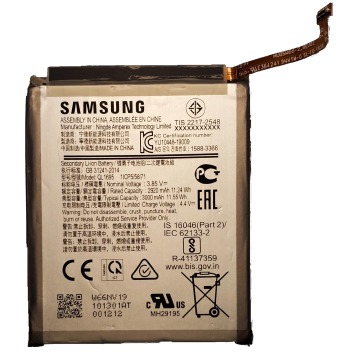

Batterijbehandeling
Behandel de batterij voorzichtig door deze stappen te volgen:

• Houd de batterij alleen vast aan de middelste zijkanten
• Knijp niet in de batterij en gebruik geen gereedschap bij het hanteren ervan
• Houd de batterij niet vast aan de flexconnector, omdat dit per ongeluk de draden kan kortsluiten
• Wees bij het hanteren van de batterij voorzichtig dat u de batterij niet doorboort of beschadigt

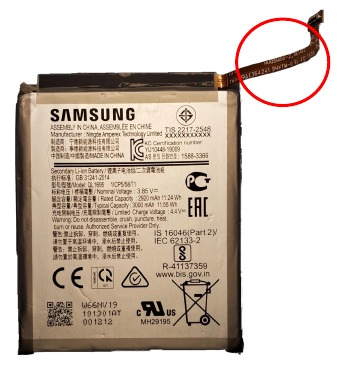

U Class-batterijproces
Als de batterij wordt vervangen, moet het volgende worden uitgevoerd voordat de batterij op de juiste manier wordt weggegooid:

• Knip met de keramische schaar de draad van de batterij door.
  • De draad wordt teruggestuurd als U-Class

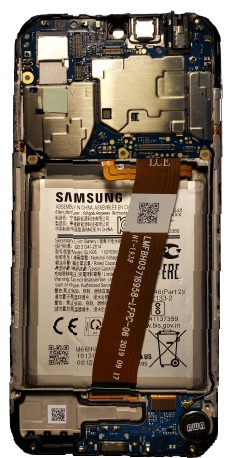

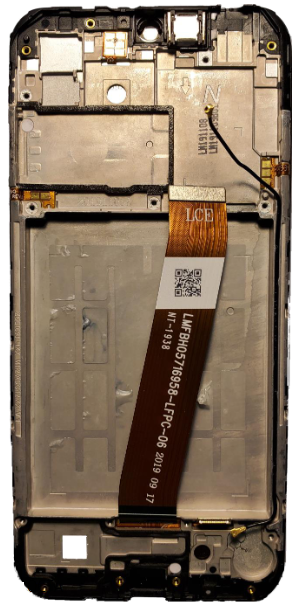

Het apparaat is nu gedemonteerd
We hebben het demontageproces van de Galaxy A01 behandeld. Op dit punt zijn alle verwijderbare componenten verwijderd.

Houd in gedachten:

• Verwijder in een reparatiescenario alleen zoveel als nodig is voor de reparatie
• Volg het juiste proces en het juiste gebruik van gereedschap om schade te voorkomen

Nu het apparaat is gedemonteerd, kunt u doorgaan met de montage van het apparaat.
OPMERKING: COAX-kabel maakt geen deel uit van de nieuwe OCTA, dus als u een OCTA-vervanging uitvoert, wordt de COAX-kabel naar de nieuwe OCTA verplaatst

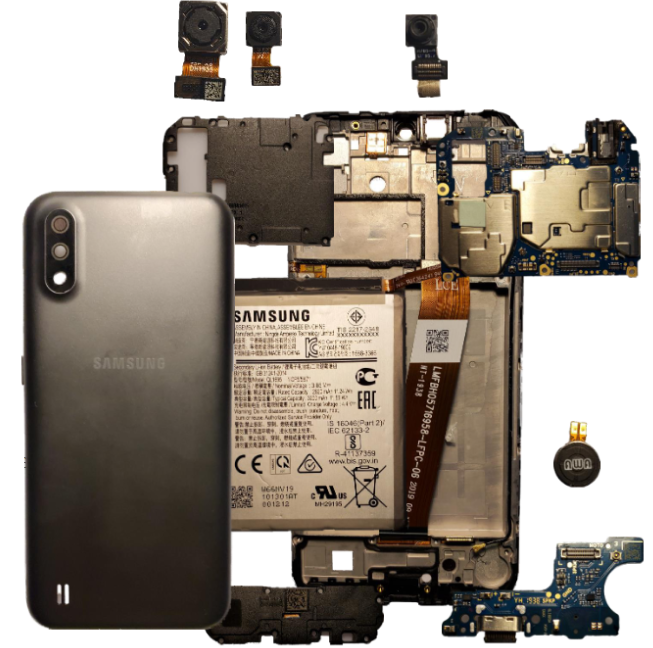

Montage van de Galaxy A01

Alles weer in elkaar zetten
In dit gedeelte gaan we in op de montage van de Galaxy A01.
Deze handleiding behandelt:

• De benodigde gereedschappen en uitrusting
• De stappen van demontage

Dus wat heb ik hieraan?
Met deze kennis kunt u de Galaxy A01 volledig monteren

Gereedschappen en uitrusting
Gebruik de juiste gereedschappen en uitrusting om een ​​correcte montage zonder schade aan het apparaat te garanderen:

U monteert het apparaat in de volgende volgorde:

• Frontpaneel
  • Batterij
  • Vibratiemotor

• Sub-PBA
• Hoofd-PBA
  • Hoofdcamera
  • Camera aan de voorkant

• Achterpaneel
• Batterijklep

Installeer de batterij

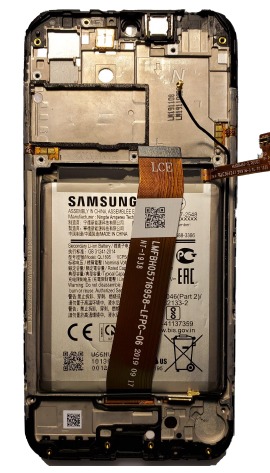

De vervangende batterij wordt geleverd met bevestigde tapes.

• Verwijder de beschermende vinyl van de batterijtape
• Verplaats de LCE Flex-kabel met uw vingers uit de weg
• Leg de batterij vanaf de linkerbovenhoek en zorg ervoor dat de juiste kant van de batterij naar boven wijst

Installeer de vibratiemotor in de beugel
Volg deze stappen om de vibratiemotor correct te installeren zonder schade:

• Zorg ervoor dat de contactpads in de juiste richting wijzen en niet gebogen zijn tussen de motor en de beugel
• Installeer de vibratiemotor en druk voorzichtig naar beneden

De Sub-PBA installeren
Om de Sub-PBA te installeren, voert u het volgende uit:

• Lijn de Sub-PBA uit met het voorpaneel en druk voorzichtig aan om een ​​goede pasvorm te garanderen
• Sluit de LCD FPCB aan op de Sub-PBA
• Sluit de COAX-kabel aan op de Sub-PBA

De hoofd-PBA installeren
Om de hoofd-PBA te installeren, voert u het volgende uit:

• Plaats de hoofd-PBA op het voorpaneel. Maak voor een veilige installatie alle connectoren los voordat u de PBA installeert
• Sluit de hoofd-FPCB aan
• Sluit de coaxkabel aan

LET OP: Sluit de batterij-FPCB op dit moment NIET aan

De camera's installeren
Om de camera aan de achterkant en de FFC-camera op de hoofd-PBA te installeren, voert u het volgende uit:

• Lijn de FFC-camera uit in de beugel en sluit de flexkabel aan. Nadat u de flexkabel hebt bevestigd, legt u de zilveren tape naar beneden
• Lijn de cameramodules aan de achterkant uit in de juiste beugel en sluit de flexkabels aan op de hoofd-PBA.

LET OP: Het onderdeel van de camera aan de achterkant is in paren, dus als u één cameramodule aan de achterkant vervangt, moet u de andere ook vervangen.

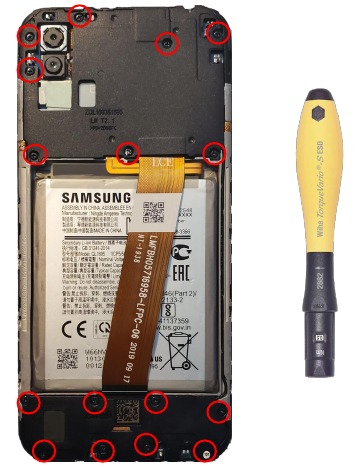

Achterpaneel installeren
Om het achterpaneel te installeren:

• Lijn het onderste achterpaneel uit over de Sub-PBA en het bovenste achterpaneel over de hoofd-PBA en beide moeten gelijk liggen.
• Plaats 8 nieuwe schroeven in de onderkant en 8 nieuwe schroeven in de bovenkant met behulp van een momentschroevendraaier. Gebruik een momentschroevendraaier met 1,25 kgf.cm2

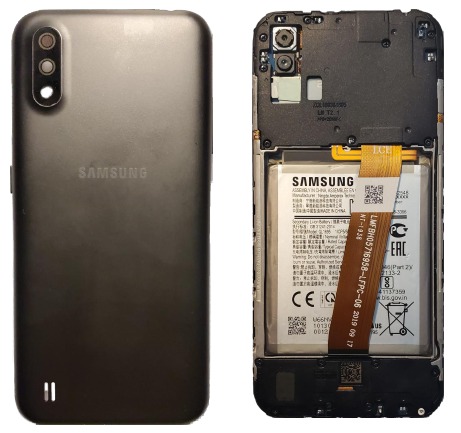

Batterijklep installeren

• Plaats de batterijklep over de achterkant
• Druk de batterijklep helemaal rond de randen aan totdat deze volledig vastklikt

Het gemonteerde apparaat
Eenmaal uit de persmal gehaald, is het apparaat volledig gemonteerd.

• Zorg ervoor dat de simkaartlade opnieuw is geïnstalleerd
• Voer een laatste visuele inspectie van het apparaat uit

Zodra de reparatie is voltooid, voert u een uitgaande kwaliteitscontrole uit.

• Als de PBA of de camera aan de achterkant is vervangen, voert u een camerakalibratie uit via GD

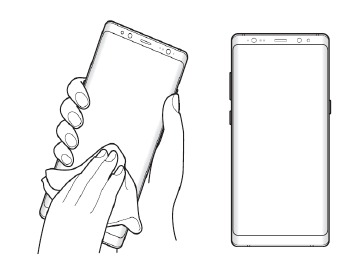

Ophalen door de klant
Zorg voor het volgende voordat u het apparaat aan de klant teruggeeft:

• OS bijgewerkt naar de nieuwste versie
• Apparaat opgeladen tot 100%
• Veeg het apparaat schoon met een microvezeldoek
