Installatie hybride set met box, binnen en buiten het gebouw
5.6
Kabellengtes (elektrisch/hydraulisch)
OPMERKING
Functionele storing wanneer de maximale lengtes van de leidingen
niet in acht worden genomen!
Om de correcte werking van de warmtepomp te waarborgen, mogen be-
paalde maximale lengten van de leiding tussen de aansluiting op de
warmte-opwekker (enkelvoudige leidinglengte) en de buitenunit en de
CAN-BUS-kabel tussen leidinggroep en buitenunit niet worden over-
schreden (afb. 8).
6A
(Typ B)
230 V AC
230 V AC
CAN
CAN
CAN
L
max
1

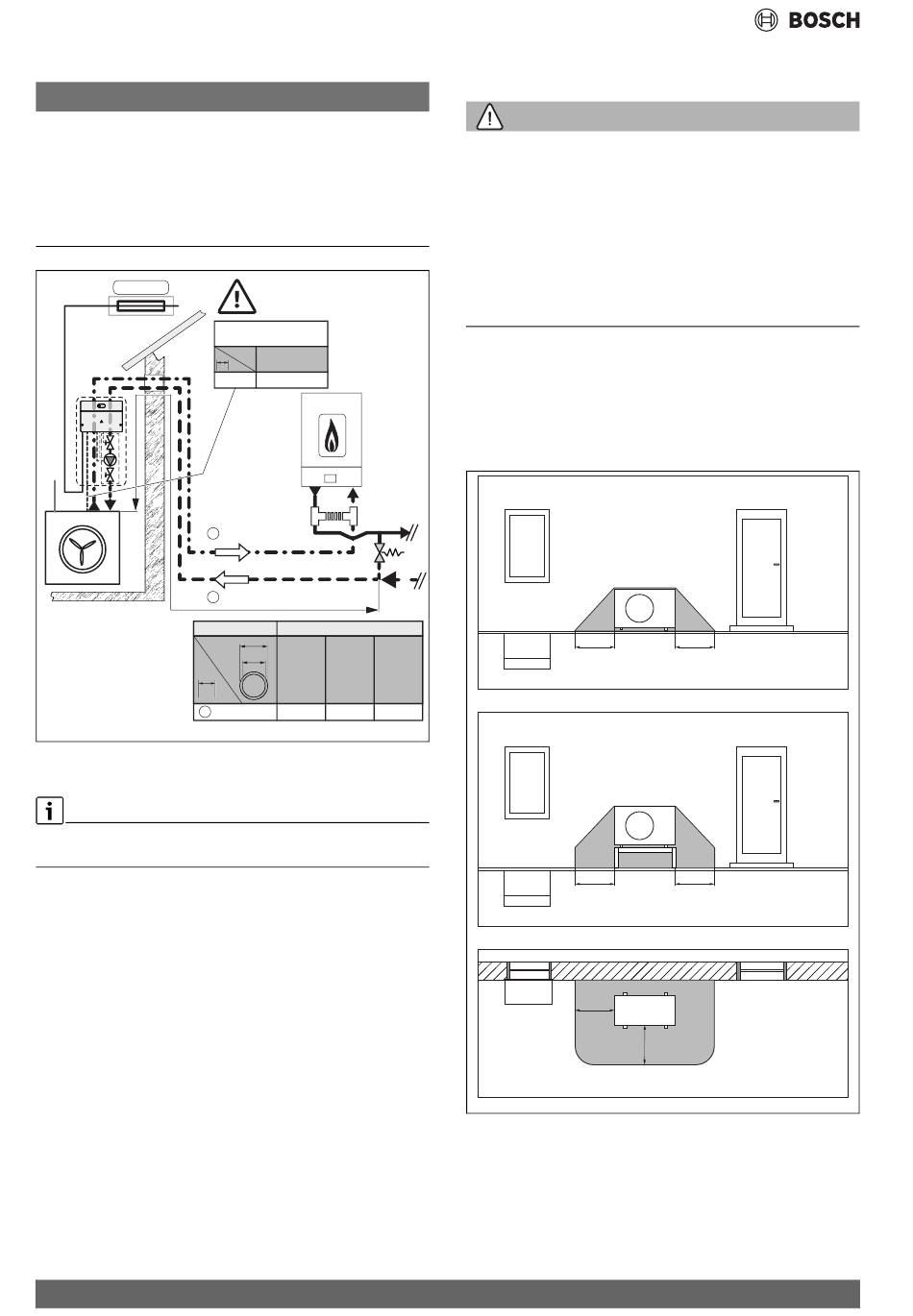

Afb. 8
Eisen aan de kabellengtes (voorbeeldweergave: aan achterkant
door de wand)
[1] L
staat voor de enkelvoudige lengte van de leiding tussen buiten-
max
unit en bypass (geldt voor alle installatievarianten).
▶ Vergeet de dichtingen niet en neem de maximale draaimomenten in
acht.
▶ Zet alle leidingen (elektrisch/hydraulisch) voldoende vast.
▶ Open indien nodig de afsluitkranen.
10
CAN-BUS
CAN-BUS
CAN-BUS
LiYCY (TP)
LiYCY (TP)
LiYCY (TP)
2
2
2
Ø Ø
2x2x0,75 mm
2x2x0,75 mm
2x2x0,75 mm
L
max
L
30 m
max
L
1
max
L
1
max
4 - 7 kW
4 - 7 kW
4 - 7 kW
Da
Ø Ø
Da: 22 mm
Da: 22 mm
Da: 22 mm
Da: 28 mm
Da: 28 mm
Da: 28 mm
Da: 35 mm
Da: 35 mm
Da: 35 mm
Di
Di: 20 mm
Di: 20 mm
Di: 20 mm
Di: 25 mm
Di: 25 mm
Di: 25 mm
Di: 32 mm
Di: 32 mm
Di: 32 mm
L
5 m
10 m
30 m
max
0010050976-002
5.7
Bijzonderheden bij de montage van de pompgroep
(hybride box) buiten
WAARSCHUWING
Levensgevaar door licht ontvlambaar gas!
De warmtepomp bevat een brandbaar koudemiddel. Wanneer er koude-
middel weglekt, kan er door het contact met de lucht een licht ontvlam-
baar gas ontstaan. Er bestaat brand- en explosiegevaar.
▶ Installeer de warmtepomp op een plek met goede ventilatie, waarin
zich geen constante ontstekingsbronnen bevinden (bijv. open vuur,
cv-toestel of elektrisch verwarmingselement).
▶ Installeer de pompgroep (hybride box) niet in de veiligheidszone van
de buitenunit (warmtepomp) (technische documentatie van de
warmtepomp).
Er zijn 2 mogelijkheden voor het monteren van de pompgroep buiten het
gebouw (hoofdstuk 5.8).
▶ Neem de veiligheidszone in acht (hoofdstuk 5.7.1 t/m 5.7.3).
▶ Neem de installatiehandleiding van de warmtepomp CS5800 in acht.
5.7.1
Veiligheidszone bij een vloerstaande warmtepomp
CS5800 op een wand
A
A
A
B
Afb. 9
Veiligheidszone, vloerstaande warmtepomp
[A]
1000 mm
[B]
1000 mm
