Installatie hybride set met box, binnen en buiten het gebouw
▶ Draai twee schroeven van de afdekking van de hybride manager los
en neem de afdekking weg (afb. 27).

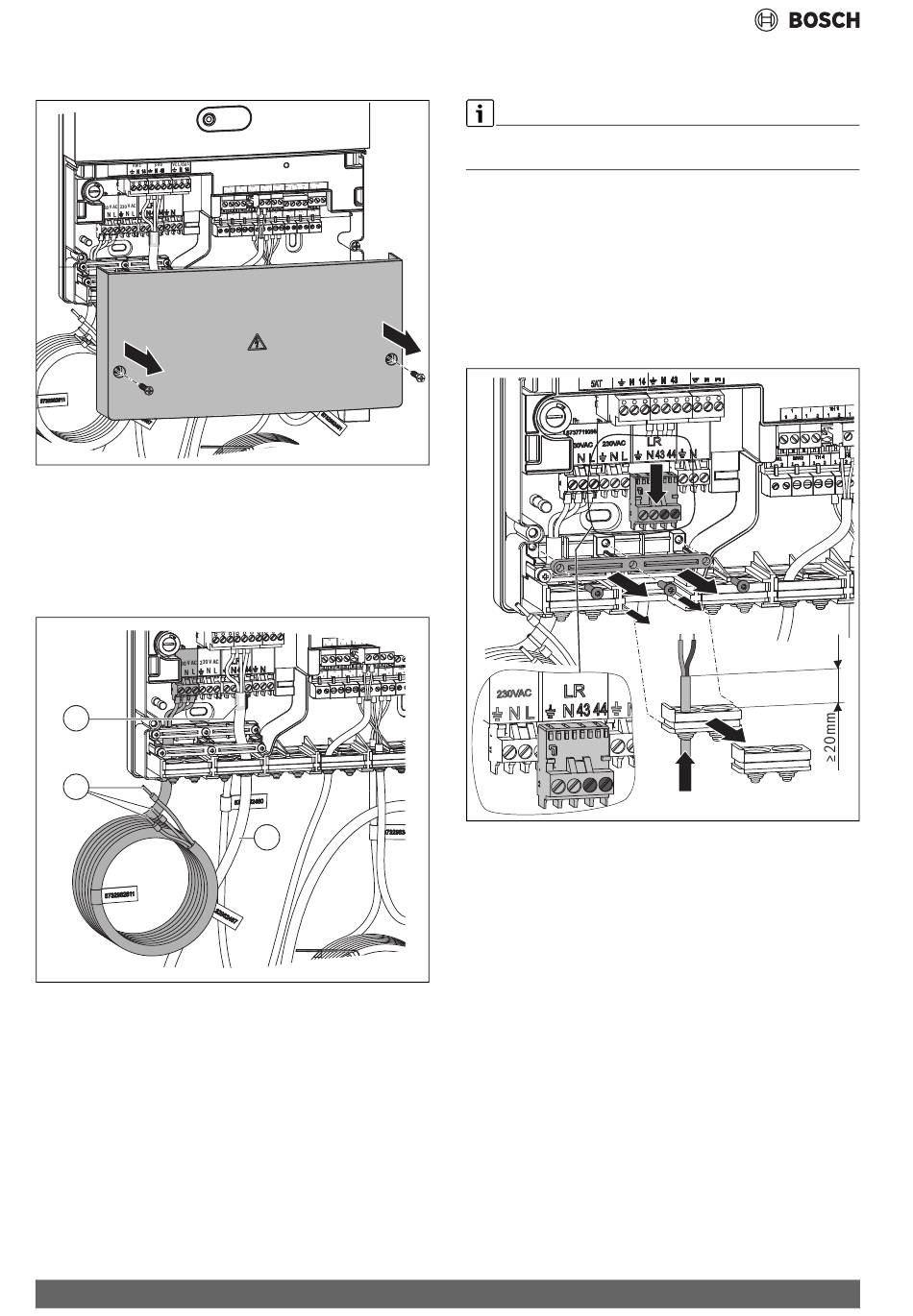

Afb. 27 Afdekking van de hybride manager verwijderen
▶ Eventueel kabelbinders op de 230 V-netkabel (afb. 28) verwijde-
ren en de kabel door de achterwand of de bodemplaat van de hybride
set installeren.
▶ De drie aders van de kabel op het elektriciteitsnet van het gebouw
aansluiten.
▶ Afdekking van de hybride manager weer monteren.
2
1
Afb. 28 Aansluiting voedingsspanning 230 V
[1]
230 V-netkabel met aders
[2]
Brug tussen 43 en 44 (verborgen weergegeven)
[3]
Aansluitkabel PH0
18
0010053507-001
3
0010053528-001
5.13.3 Aansluiting voedingsspanning voor externe regelaar
(230 V)
De instellingen worden niet tussen CH120 en de externe regelaar ge-
communiceerd.
Een externe regelaar wordt op de klemmen 43 en 44 aangesloten
▶ Voor de aansluiting van een externe regelaar met 230 V-aansluiting
de brug tussen 43 en 44 verwijderen (afb. 28).
▶ Drie schroeven verwijderen en trekontlasting wegnemen, (afb.
29, stap 1.).
▶ Twee kabeldoorvoertulen wegnemen (2.).
▶ Kabeldoorvoertule insnijden en de aansluitkabel van de regelaar
doorvoeren (3.).
▶ Twee aansluitklemmen wegnemen (afb. 29, stap 4.).
4. 4. 4.
1. 1. 1.
2. 2. 2.
Afb. 29 Aansluiting voedingsspanning 230 V externe regelaar (PH0-lei-
ding niet weergegeven)
▶ Aansluitkabel van de regelaar op de klemaansluitingen 43 en 44 aan-
sluiten (afb. 30)
CSH5800iAW O – 6721875004 (2024/01)
1. 1. 1.
2. 2. 2.
2. 2. 2.
3. 3. 3.
0010053533-001
