5.7.2
Veiligheidszone, op de vloer opgestelde warmtepomp
CS5800 vrijstaand of op een plat dak
A

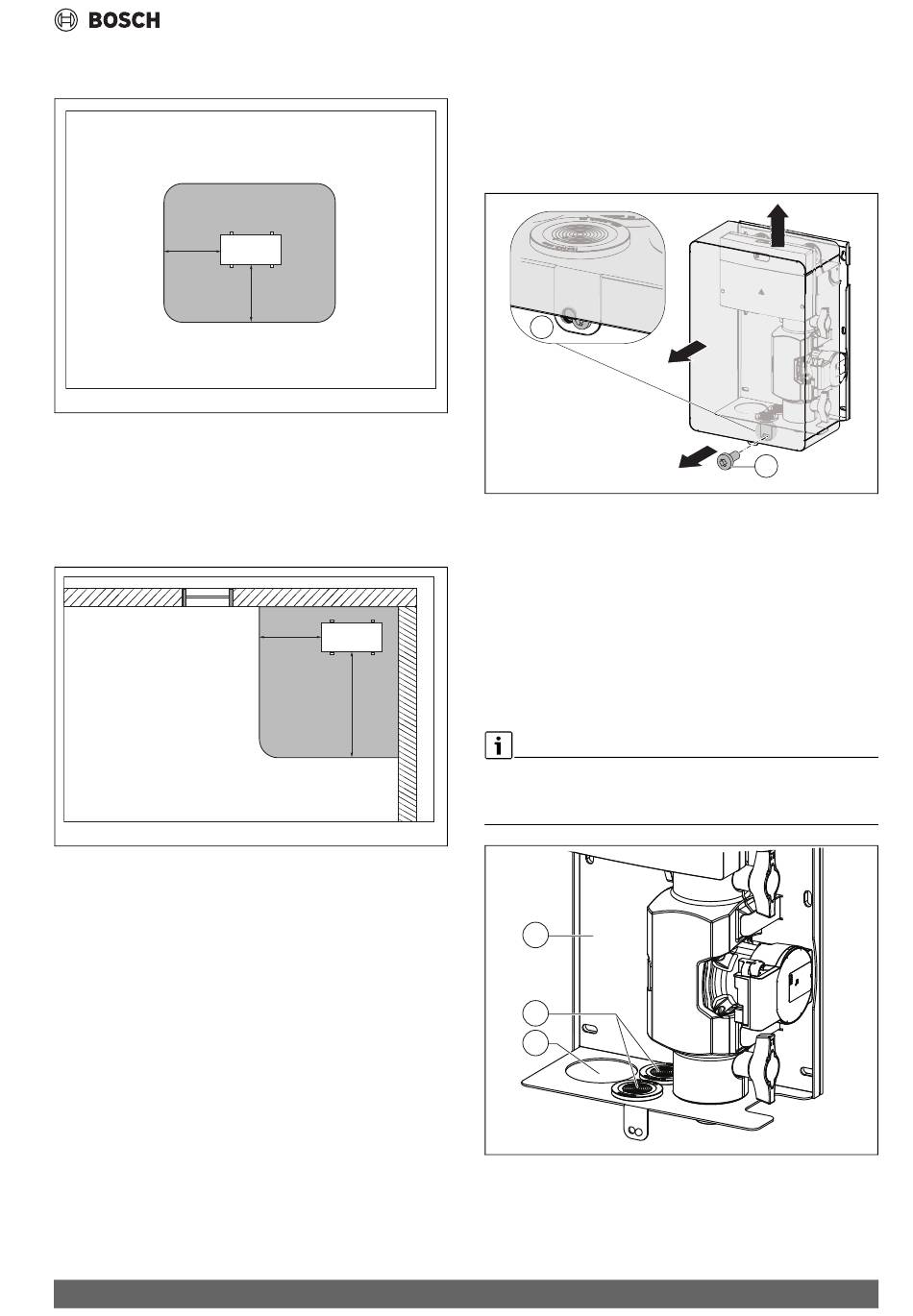

Afb. 10 Veiligheidszone bij opstelling op de vloer op het grondstuk of
dak
[A]
1000 mm
[B]
1000 mm
[F]
Voorkant
5.7.3
Veiligheidszone bij een vloerstaande warmtepomp
CS5800 in een hoek
Afb. 11 Veiligheidszone, vloerstaand in een hoek
[A]
1000 mm
[B]
2000 mm
CSH5800iAW O – 6721875004 (2024/01)
F
B
0010037107-005
A
B
0010037110-005
Installatie hybride set met box, binnen en buiten het gebouw
5.8
Montage van de pompgroep (hybride box) buiten en
binnen
5.8.1
Voorwand verwijderen
▶ Verwijder een eventueel hangslot (bouwzijdig).
▶ Verwijder de bevestigingsschroef onderaan op de voorwand.
▶ Til de voorwand op en haal deze er naar voren toe af.
1
Afb. 12 Voorwand verwijderen
[1]
Eventueel aanwezig hangslot (bouwzijdig)
[2]
Bevestigingsschroef voorwand
5.8.2
Montage aan de wand
Voordat de steun wordt gemonteerd (afb. 13), moeten er, in overeen-
stemming met de gekozen optie 1 of 2, de benodigde boorgaten voor de
bevestiging en doorvoeren voor de hydraulische en elektrische kabels
op de wand worden aangebracht (afbeelding 14 en 15). Dit wordt
hierna beschreven.
Optie 1: De hydraulische leidingen worden aan de achterkant door
de wand geleid
Elektrische kabels kunnen naar keuze aan de achterkant door de wand of
omlaag door de bodemplaat worden geleid (afbeelding 13 en 14).
▶ Conform de gekozen aansluitwijze de doorvoertulen insnijden.
1
2
3
Afb. 13 Doorvoer van de leidingen door de bodemplaat
[1]
Steun (achterwand)
[2]
Doorvoer elektrische kabels (optioneel)
[3]
Doorvoer hydraulische leidingen
2. 2. 2.
3. 3. 3.
1. 1. 1.
2
0010050964-001
0010052491-002
