Installatie hybride set met box, binnen en buiten het gebouw
De diameter van het boorgat voor de leidingen is afhankelijk van de ge-
kozen dikte voor de isolatie.
▶ Breng de boorgaten volgens het boorschema aan (afbeelding 14)
in de wand.
▶ De bevestigingsgaten midden/onder zijn optioneel en zijn afhankelijk
van de kwaliteit van de wand.
▶ Gebruik pluggen die geschikt zijn voor de kwaliteit van de betreffen-
de wand.
▶ Breng eerst bovenaan 2 geschikte pluggen met schroeven aan.
▶ Hang de hybride box met de bovenste bevestigingsopeningen in de
achterwand op de voorgemonteerde schroeven.
▶ Controleer of de boorgaten in de wand en de openingen in de hybride
box overeenkomen.
▶ Bevestig de hybride box indien nodig met meer schroeven.
▶ Controleer of de hybride box goed vastzit.
+
1
2
≥
Ø 10 mm
1
2
2

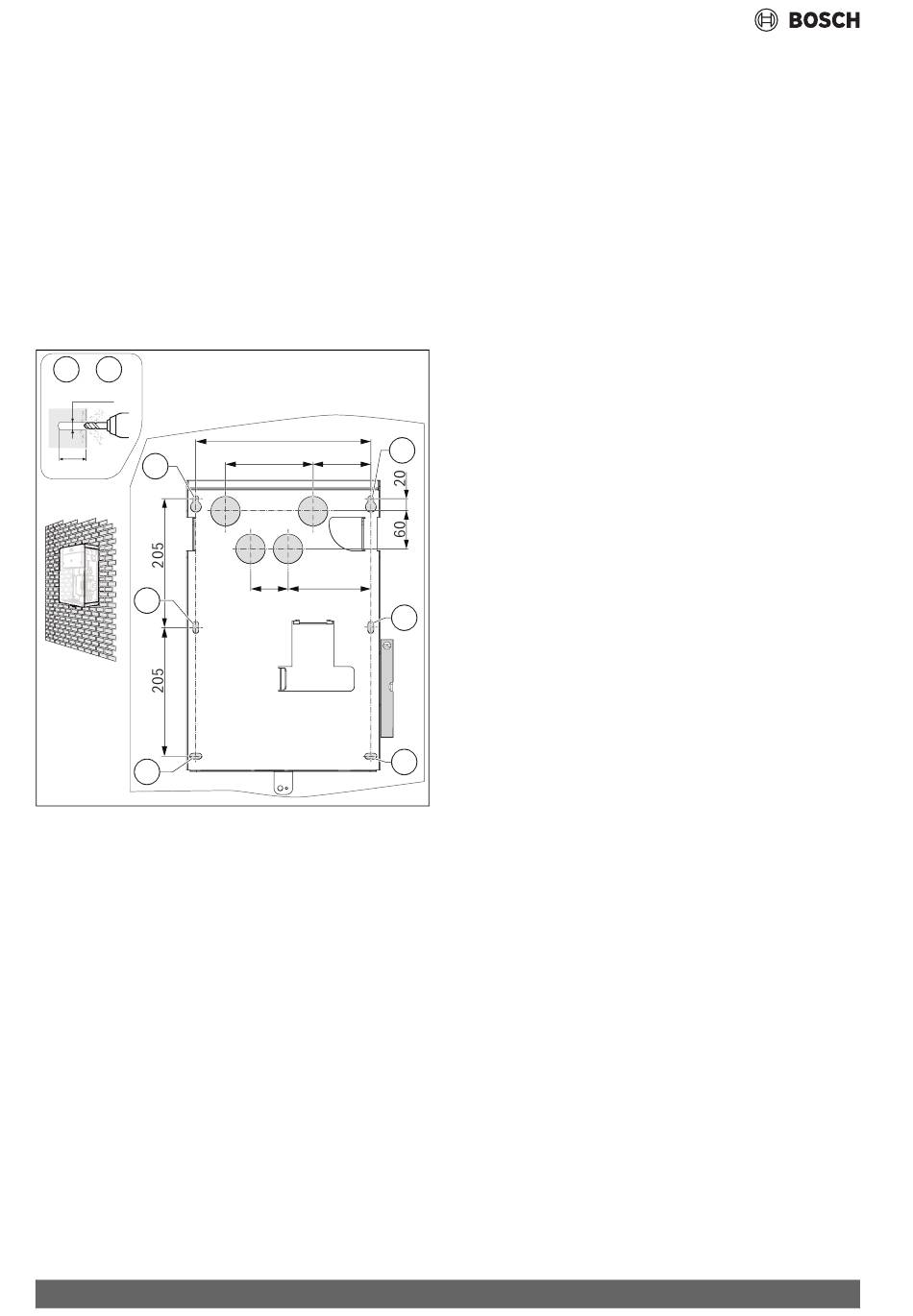

Afb. 14 Boorschema voor optie 1
[1]
Boorgaten voor bevestiging bovenaan
[2]
Boorgaten voor bevestiging midden/onder (optioneel)
[3]
Doorvoer leiding naar bypass/open verdeler
[4]
Doorvoer leiding van cv-installatie
[5]
Doorvoer netspanning 230 V (optioneel)
[6]
Doorvoer laagspanning ≤ 24 V (optioneel)
12
280
280
280
140
140
140
92,5
92,5
92,5
3 3
4 4 4
5 5
6 6
60
60
60
132,5
132,5
132,5
0010050953-001
1
2
2
CSH5800iAW O – 6721875004 (2024/01)
