Installatie hybride set met box, binnen en buiten het gebouw
5.11.3 Optie 3 (bypass/open verdeler (LLH) in een montageframe
installeren)
▶ Monteer de bypass/open verdeler (LLH) direct op de aansluitingen in
het montageframe van de warmte-opwekker volgens het hydraulisch
schema (afbeelding 3).
▶ Gebruik T-stukken Ø22 mm G1.
+
x
3

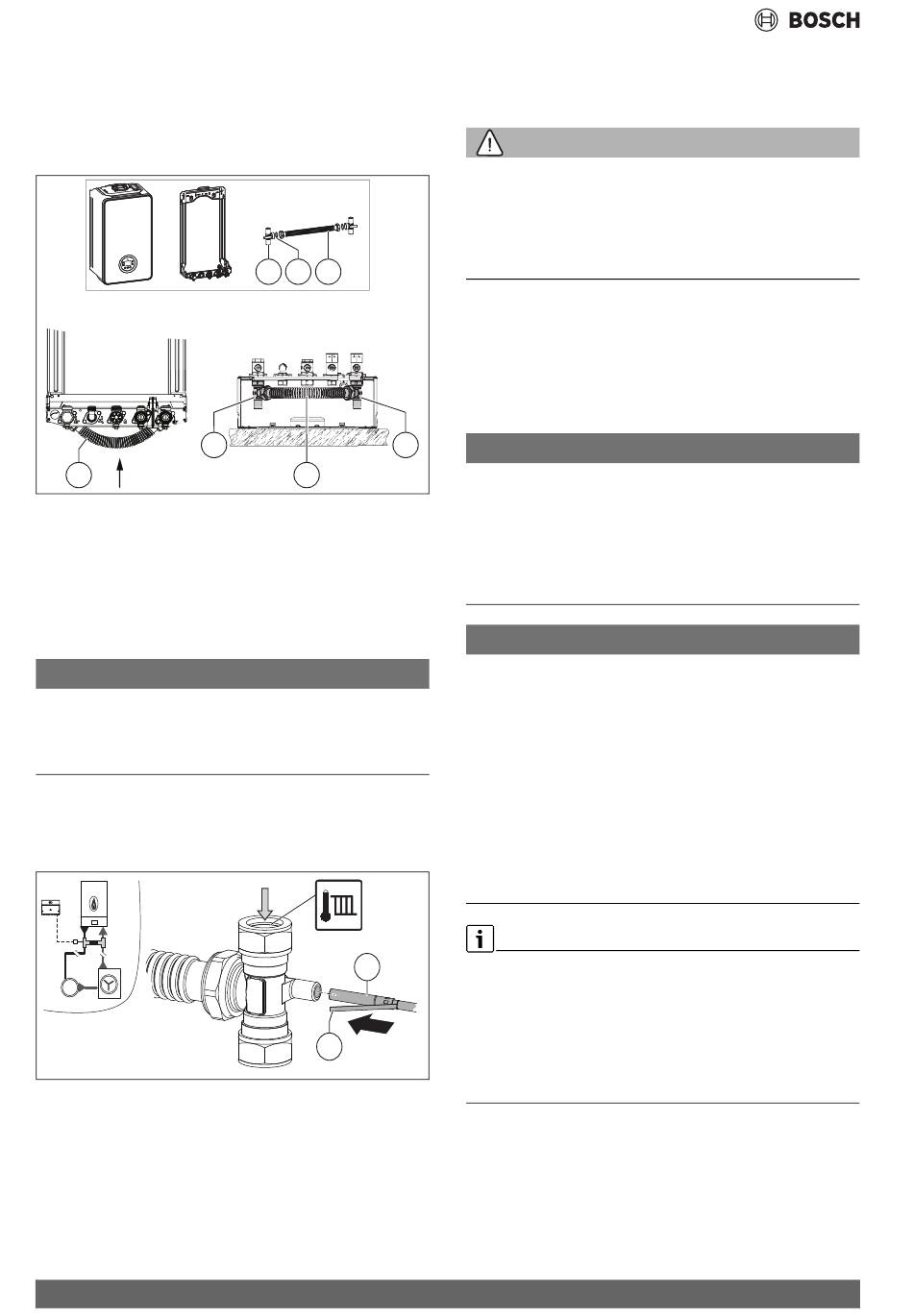

Afb. 23 Bypass/open verdeler (LLH) in het montageframe, optie 3
[1]
T-stuk Ø 22 mm G1
[2]
2x dichting Ø 22,2 x 30 x 1,5
[3]
Flexibele leiding DN25 x 280 mm
5.12
Temperatuursensor T0 monteren
De temperatuursensor T0 wordt altijd in het T-stuk in de aanvoerleiding
van het systeem gemonteerd.
OPMERKING
Storing door meetfout!
Wanneer de sensor niet correct is gemonteerd, kunnen verkeerde meet-
waarden worden geregistreerd.
▶ Let er daarbij op dat de borgveer correct is gemonteerd.
▶ Zorg ervoor dat de juiste sensor wordt gebruikt.
▶ Steek de temperatuursensor T0 in de huls van het T-stuk. Let er daar-
bij op dat de borgveer tegen het sensorhuis ligt.
▶ Controleer of de sensor goed is geplaatst.
T0
Afb. 24 Temperatuursensor T0 monteren (voorbeeld)
[1]
Temperatuursensor T0
[2]
Borgveer
16
+
1 2 3
x
1
3
0010050935-001
1
2
0010050938-002
5.13
Elektrische aansluiting, hybride set CSH5800iAW O
5.13.1 Algemene aanwijzingen voor de elektrische aansluiting
CSH5800iAW O
WAARSCHUWING
Levensgevaar door elektrische stroom!
Aanraken van elektrische onderdelen die onder spanning staan, kan een
elektrische schok veroorzaken.
▶ Onderbreek voor werkzaamheden aan elektrische delen de voe-
dingsspanning over alle polen (zekering, vermogensautomaat) en
beveilig tegen onbedoeld herinschakelen.
▶ Opstelling en veiligheidsmaatregelen conform VDE voorschriften
0100 (IEC 60364 serie, CENELEC HD 384 serie) en speciale voor-
schriften (TAB) van het plaatselijke energiebedrijf aanhouden.
▶ In ruimten met badkuip of douche: sluit het toestel aan op een aard-
lekschakelaar.
▶ Geen andere verbruikers op de netaansluiting van het toestel aanslui-
ten.
1
OPMERKING
Materiële schade door elektrische spanning!
De voedingsspanning van de buitenunit moet via een externe 230V-ka-
bel plaatsvinden (installatie-instructie buitenunit warmtepompen).
▶ Beveiliging door middel van een 16A-zekering (230V-kabel).
▶ De elektrische aansluitkabel van de buitenunit mag nooit op de rege-
laar van de warmte-opwekker of op de hybride manager worden aan-
gesloten.
OPMERKING
De voedingsspanning van de hybride manager kan via de conventio-
nele warmte-opwekker of als alternatief via een directe aansluiting
op de vaste elektrische installatie worden uitgevoerd.
De conventionele warmte-opwekker moet via een scheidingsinrichting
voor het over alle polen afschakelen van het net conform de voorwaar-
den van overspanningscategorie III beschikken.
Ook bij directe aansluiting op het net is een afzonderlijke scheidingsin-
richting conform de opstellingsbepalingen vereist, om de hybride mana-
ger over alle polen van het net te kunnen loskoppelen (OVD III).
▶ Voedingsspanning van de hybride manager via de conventionele
warmte-opwekker uitvoeren.
▶ Alternatief: voedingsspanning van de hybride manager lokaal via de
vaste elektrische installatie uitvoeren.
Met de hybride set wordt een prefab 3-aderige netkabel van 2 meter
lengte, type H05BN4-F, met een nominale doorsnede van 0,75 mm
meegeleverd. De kabel is geschikt voor binnentoepassing en biedt ook
bij buitentoepassing permanente UV-bescherming en een tijdelijke be-
scherming tegen water (AD2).
Vanwege de nominale doorsnede van de netkabel van 0,75 mm
een zekeringautomaat 6 A (type B) in de vaste elektrische installatie
worden toegepast.
De hybride manager is al met de in de leidingroep opgenomen compo-
nenten compleet bedraad. Ter plaatse moeten bovendien nog elektri-
sche verbindingen van de buitenunit, hybride box en de conventionele
warmte-opwekker worden uitgevoerd.
▶ Gebruik rekening houdend met de geldende voorschriften voor de
aansluiting minimaal elektrische kabel model H05 VV-F (binnen) res-
pectievelijk H05RN-F (buiten).
CSH5800iAW O – 6721875004 (2024/01)
