De lengte van alle elektrische kabels (net-, communicatie- en sensorka-
bels) voor de onderhoudspositie van de hybride manager positioneren.
Alleen in deze positie is gewaarborgd, dat voldoende lengte van de ka-
bels wordt bereikt.
▶ Draai twee schroeven van de afdekking van de hybride manager los
en neem de afdekking weg.
▶ Installeer de aansluitkabels door de kabeldoorvoeren in de hybride
manager.
▶ Sluit de aansluitkabels aan conform de specificaties hierna.
▶ Afdekking met twee schroeven monteren.
Elektrische aansluiting in hybride set
▶ Elektrische aansluitkabels door de afdichtingstulen in de achterwand
van de behuizing en de wandboringen plaatsen (afb. 25).
▶ Netspanningskabel voor de hybride manager en laagspanningska-
bels in separate doorvoeren en kabelkanalen installeren.
-of-
▶ Elektrische aansluitkabels door de afdichtingstulen in de bodem-
plaat van de behuizing installeren (afb. 26).
▶ Netspanningskabel voor de hybride manager en laagspanningska-
bels in separate doorvoeren en kabelkanalen installeren.
1

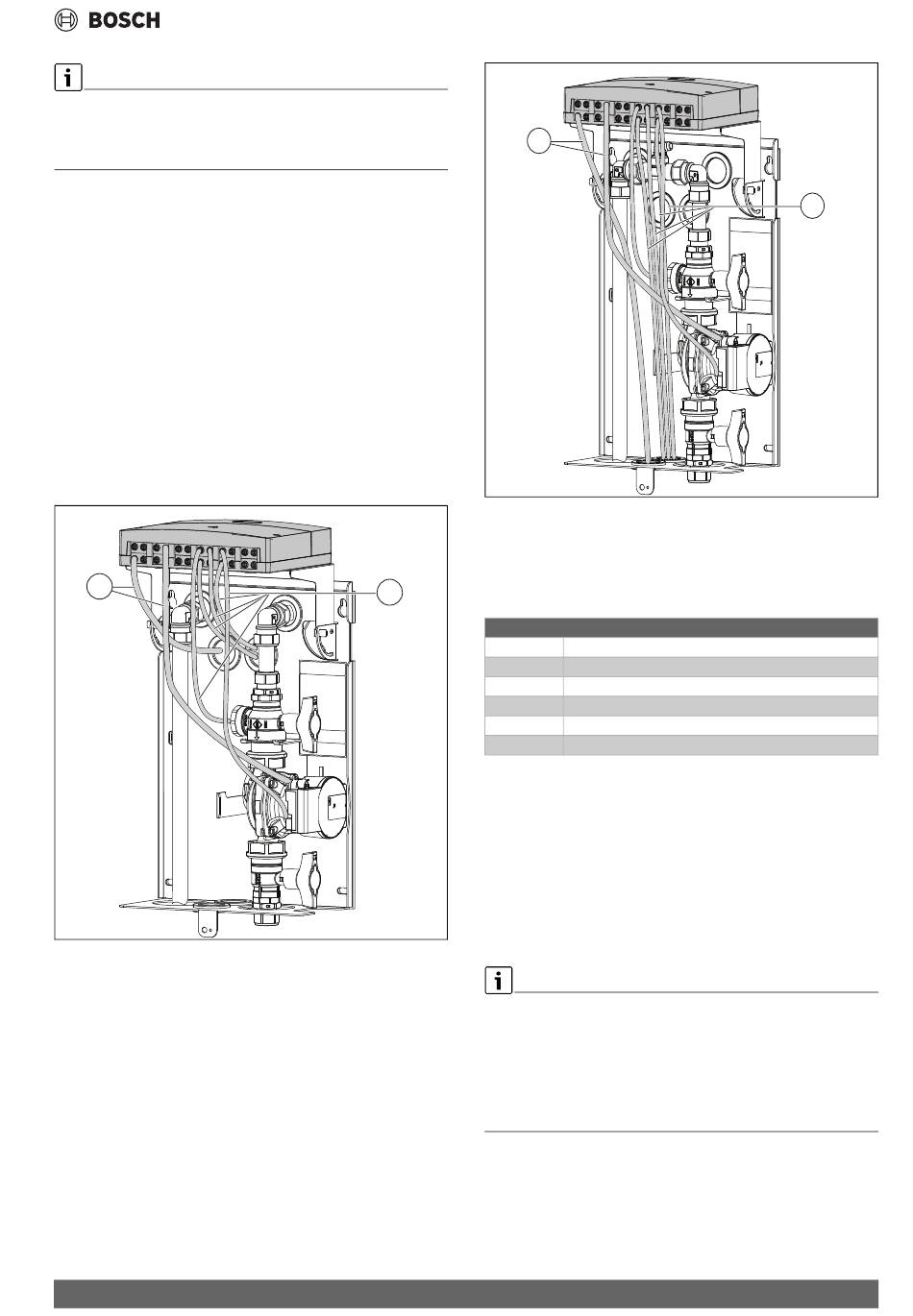

Afb. 25 Elektrische kabels aan de achterkant door de wand installeren
(isolatie niet weergegeven, hydraulisch leidingwerk conform
optie 1)
[1]
Netspanningskabel
[2]
Laagspanningskabels
CSH5800iAW O – 6721875004 (2024/01)
Afb. 26 Elektrische kabels door de bodemplaat installeren (isolatie niet
[1]
Netspanningskabel
[2]
Laagspanningskabels
2
5.13.2 Aansluiting voedingsspanning (netspanningszijde: 230 V)
Benamingen van de aansluitklemmen
VW1
PH0
VC1/OA1
230 V AC
230 V AC
LR 43/44
Tabel 1 Aansluitklemmen op de netspanningszijde (230 V)
De bezetting van de elektrische aansluitingen is afhankelijk van de geïn-
stalleerde installatie.
▶ Gebruik alleen elektriciteitskabels van dezelfde kwaliteit.
▶ Let erop dat de fasen van de netaansluiting correct worden geïnstal-
leerd.
Netaansluiting van de MH210 via een stekker met randaarde is niet
toegestaan.
▶ Sluit op de uitgangen alleen componenten en modules aan conform
0010051011-002
deze handleiding.
Het maximale opgenomen vermogen van de aangesloten onderdelen en
modules mag niet hoger worden dan de vermogensaanduiding zoals ge-
specificeerd in de technische gegevens van de hybride manager.
▶ Wanneer de netspanning niet via de elektronica van de warmte-op-
wekker wordt toegevoerd, moet bouwzijdig voor de onderbreking
van de netspanning over alle polen een genormeerde scheidingsin-
richting (conform EN 60335-1) worden geïnstalleerd.
Installatie hybride set met box, binnen en buiten het gebouw
1
weergegeven, hydraulisch leidingwerk conform optie 2)
Geen functie
Aansluiting circulatiepomp (binnenunit)
Geen functie
Ingang netspanning (achter scheidingsinrichting)
Uitgang netspanning (voor overige modules)
Aansluiting externe 230 V-regelaar
2
