4 Productbeschrijving
4.1 Meetsysteem
4
Productbeschrijving
4.1
Meetsysteem
Het meetsysteem bestaat uit de transmitter, 2 ultrasoonsensoren en de buis waarop wordt gemeten.

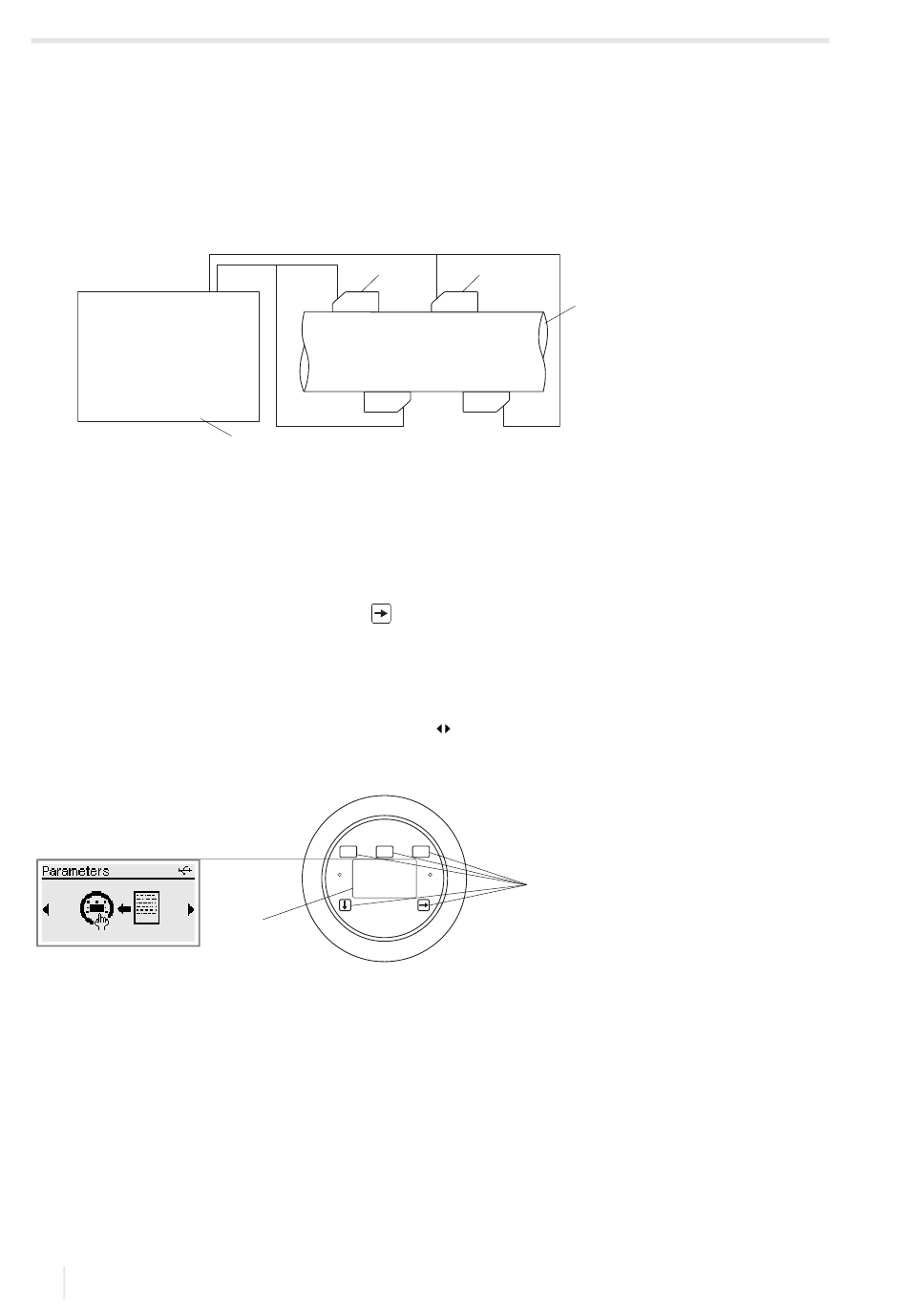

Afb. 4.1:
Voorbeeld voor een meetopstelling
1 – sensorpaar A
2 – sensorpaar B
3 – buis
4 – transmitter
4.2
Bedieningsconcept
Het bedieningsveld bevindt zich aan de voorzijde van de transmitter. De knoppen worden bij gesloten behuizing bediend
met een magnetische pen.
Op het display verschijnen na een druk op de toets
•Parameters
•Meting
•Opties
•Speciale functies
Een programmavertakking wordt aangegeven tussen 2 pijlen
Afb. 4.2:
Bedieningsveld van de transmitter
1 – LCD-weergave (achtergrondverlichting)
2 – toetsenbord
18
1
A
A
4
achtereenvolgens de volgende programmavertakkingen:
CLR
BRK
CH A
Ulrasonic Flowmeter
1
2
B
3
B
.
ENTER
2
CH B
FLUXUS G831ST-HT
2022-11-01, UMFLUXUS_G831ST-HTV1-3NL
