7 Aansluiting
7.3 Spanningsvoorziening
Transmitter met RVS-behuizing
• Draai de 2 schroeven van de afdekking voor het aansluiten van de spanningsvoorziening los.
• Verwijder de afdekking.
• Sluit de kabel voor de spanningsvoorziening op de transmitter, zie paragraaf 7.3.1, Afb. 7.15 en Tab. 7.9.
• Als de stroomkabel is aangesloten, plaats de afdekking.
• Draai de schroeven van de afdekking vast.

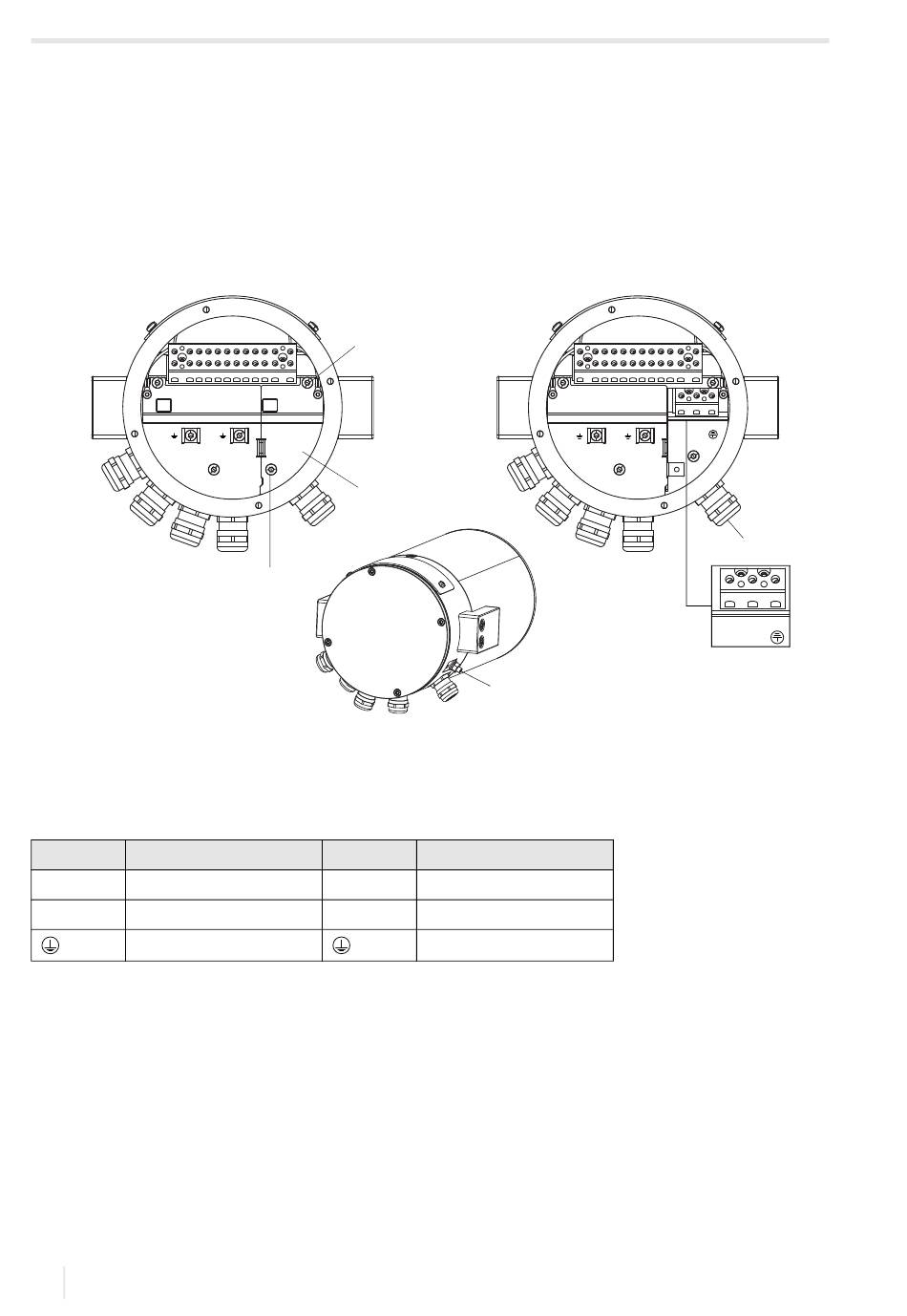

Afb. 7.15: Aansluiting van de spanningsvoorziening op de transmitter
1
2 3 4 5 6 7 8 9
Ex e
1 – afdekking
2 – schroef
3 – aansluiting van de spanningsvoorziening
4 – equipotentiaalklem
Tab. 7.9:
Klemmenfuncties
klem
aansluiting AC
L
fase 100...230 V
N
nul
randaarde
68
2
10 11
12
Ex e
1
2
klem
aansluiting DC
(+)
+
(-)
-
randaarde
1
2 3 4 5 6 7 8 9
4
2022-11-01, UMFLUXUS_G831ST-HTV1-3NL
FLUXUS G831ST-HT
L
N
PE
(+)
(-)
3
L
N
PE
(+)
(-)
