6 Montage
6.2 Sensoren

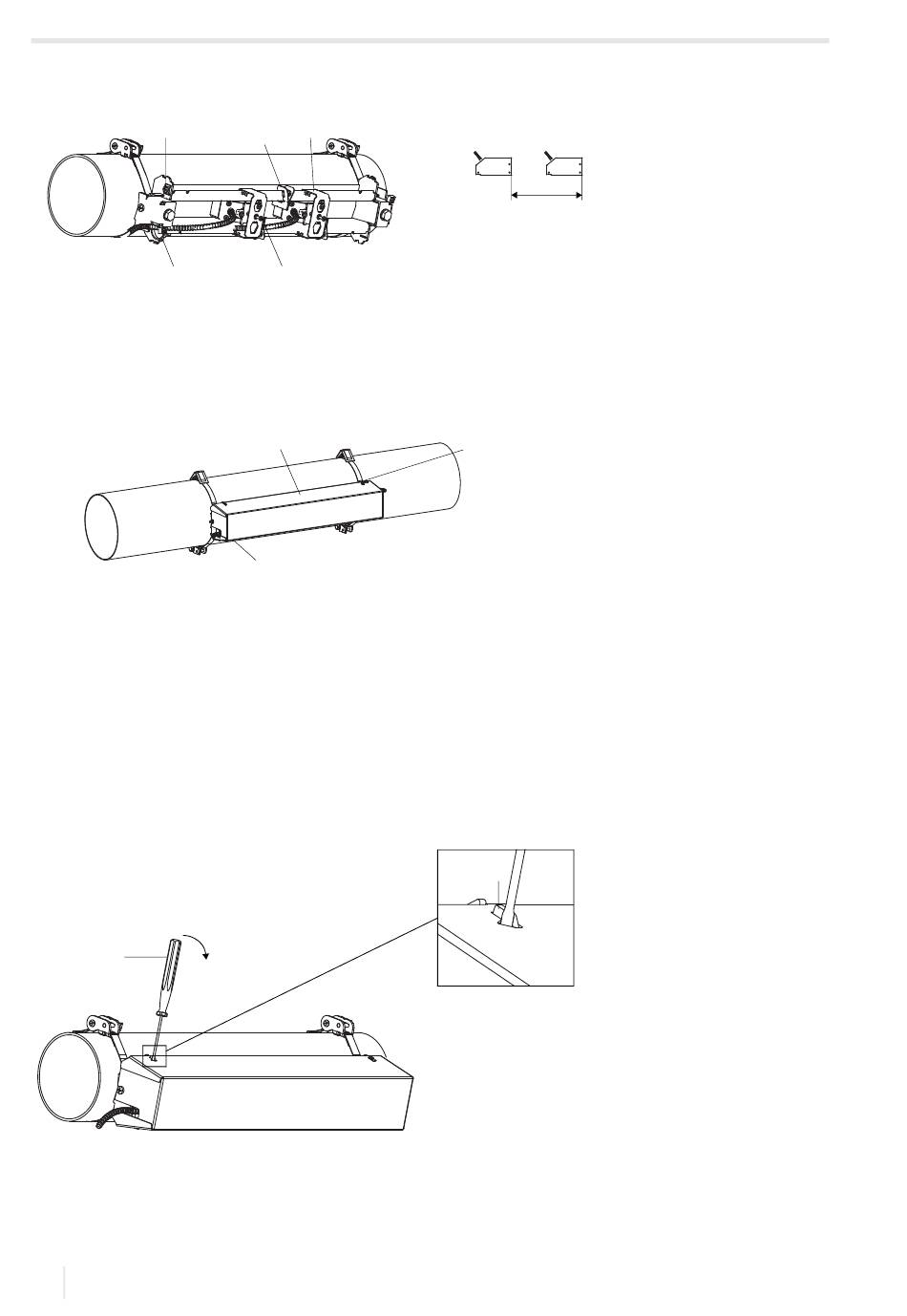

Afb. 6.43: Sensoren in de rail
1
5
1 – equipotentiaalklem
2 – veerbeugel
3 – afstandshouder
4 – aandrukschroef
5 – kabelbinder
Δx – meetbarrièreafstand
Afb. 6.44: Variofix C met sensoren op de buis
1 – schroef
2 – afdekking
U verwijdert de afdekking als volgt van de gemonteerde sensorbevestiging Variofix C:
• Draai de schroeven los, zie Afb. 6.44.
• Gebruik een gereedschap als hefboom om de afdekking te verwijderen.
• Steek de hefboom in één van de 4 openingen van de afdekking, zie Afb. 6.45.
• Druk de hefboom tegen de bevestiging aan.
• Buig de afdekking naar buiten toe en licht ze uit de verankering.
• Herhaal deze stappen bij de 3 andere openingen.
• Licht de afdekking van de rail af.
Afb. 6.45: De afdekking verwijderen
1
1 – gereedschap als hefboom
2 – bevestiging
46
2
3
4
4
1
2
Δx
2
2
