6 Montage
6.2 Sensoren
Stap 3: Bevestiging van de spanband op de buis
Er wordt een spanband met 2 weerszijden spanbandclips bevestigd op de buis. De tweede spanband wordt gemonteerd
op een later tijdstip.

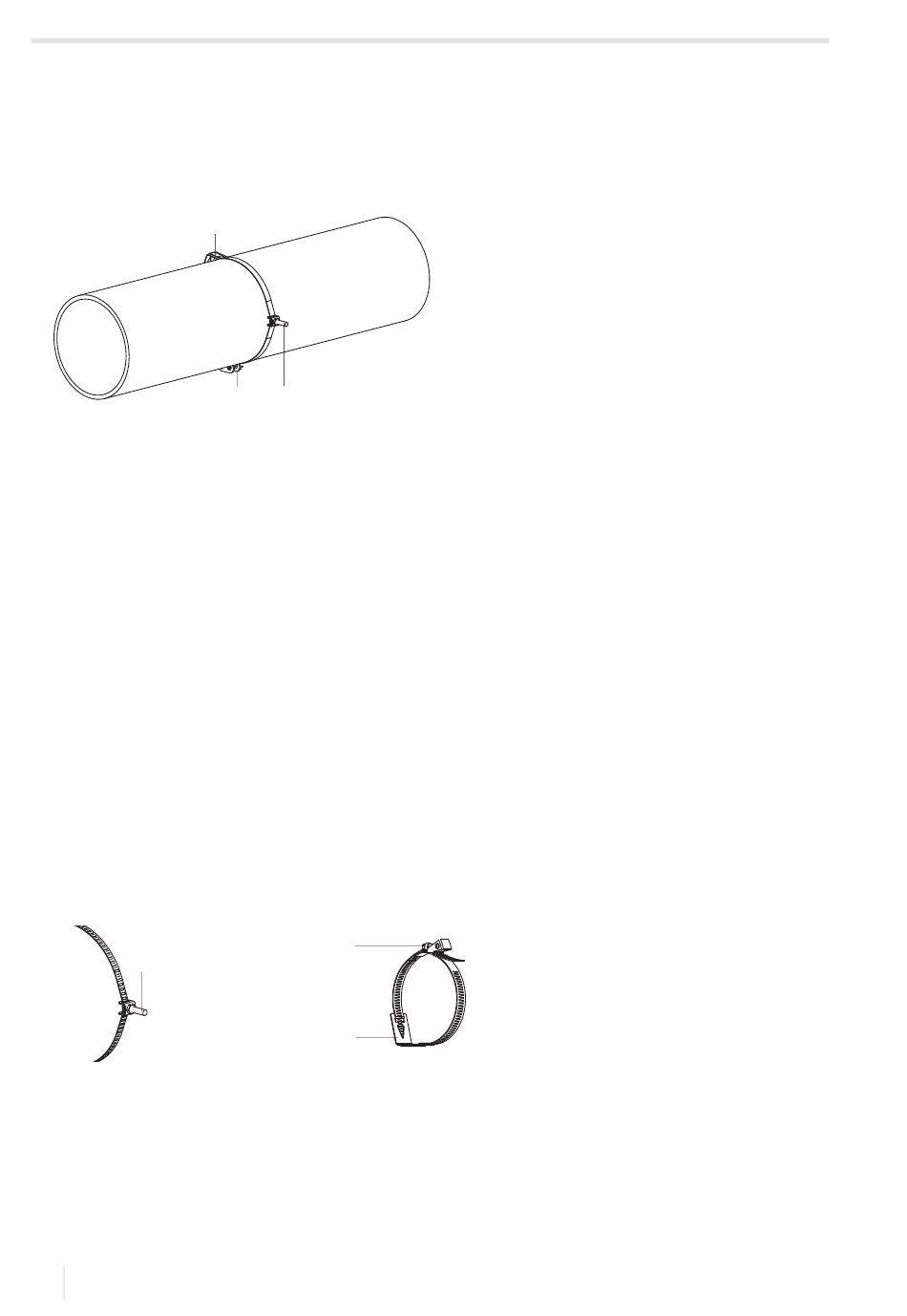

Afb. 6.15: Spanband met spanbandclip en metalen veer op de buis
1 – spanbandclip
2 – spanslot
3 – metalen veer
Selecteer de montagehandleiding van het meegeleverde spanslot:
Spanklemslot
• Schuif de spanband door 2 spanbandclips, zie Afb. 6.16.
• Plaats het spanslot en de spanbandclips op de buis, zie Afb. 6.15. Monteer de spanbandclips bij horizontale buizen
indien mogelijk zijdelings op de buis.
• Leg de spanband rond de buis en schuif de spanband door het spanslot, zie Afb. 6.18.
• Zorg ervoor dat de twee spanbandclips zo exact mogelijk tegenover elkaar staan. Controleer daartoe of de afstand
tussen de spanbandclips de helft van de omtrek van de buis bedraagt.
• Trek de spanband vast.
• Draai de spanslotschroef vast.
Snelspanslot
• Schuif de spanband door de spanbandclips en de metalen, zie Afb. 6.16 en Afb. 6.17.
• Plaats het spanslot, de spanbandclips en de metalen veer op de buis, zie Afb. 6.15.
– Monteer de spanbandclips bij horizontale buizen indien mogelijk zijdelings op de buis.
– Monteer de metalen veer aan de tegenover liggende zijde van het spanslot.
• Zorg ervoor dat de twee spanbandclips zo exact mogelijk tegenover elkaar staan. Controleer daartoe of de afstand
tussen de spanbandclips de helft van de omtrek van de buis bedraagt.
Afb. 6.16: Spanband met spanbandklem
1
1 – spanbandclip
34
3
1
2
Afb. 6.17: Spanband met snelspanslot en
1
2
1 – spanslotschroef
2 – metalen veer
metalen veer
FLUXUS G831ST-HT
2022-11-01, UMFLUXUS_G831ST-HTV1-3NL
