7 Aansluiting
7.1 Sensoren
Tab. 7.6:
Klemmenfuncties
klem
aansluiting (verlengkabel)
TV
witte of gemarkeerde kabel (kern)
TVS
witte of gemarkeerde kabel (binnenafscherming)
TRS
bruine kabel (binnenafscherming)
TR
bruine kabel (kern)
kabelwartel
buitenafscherming

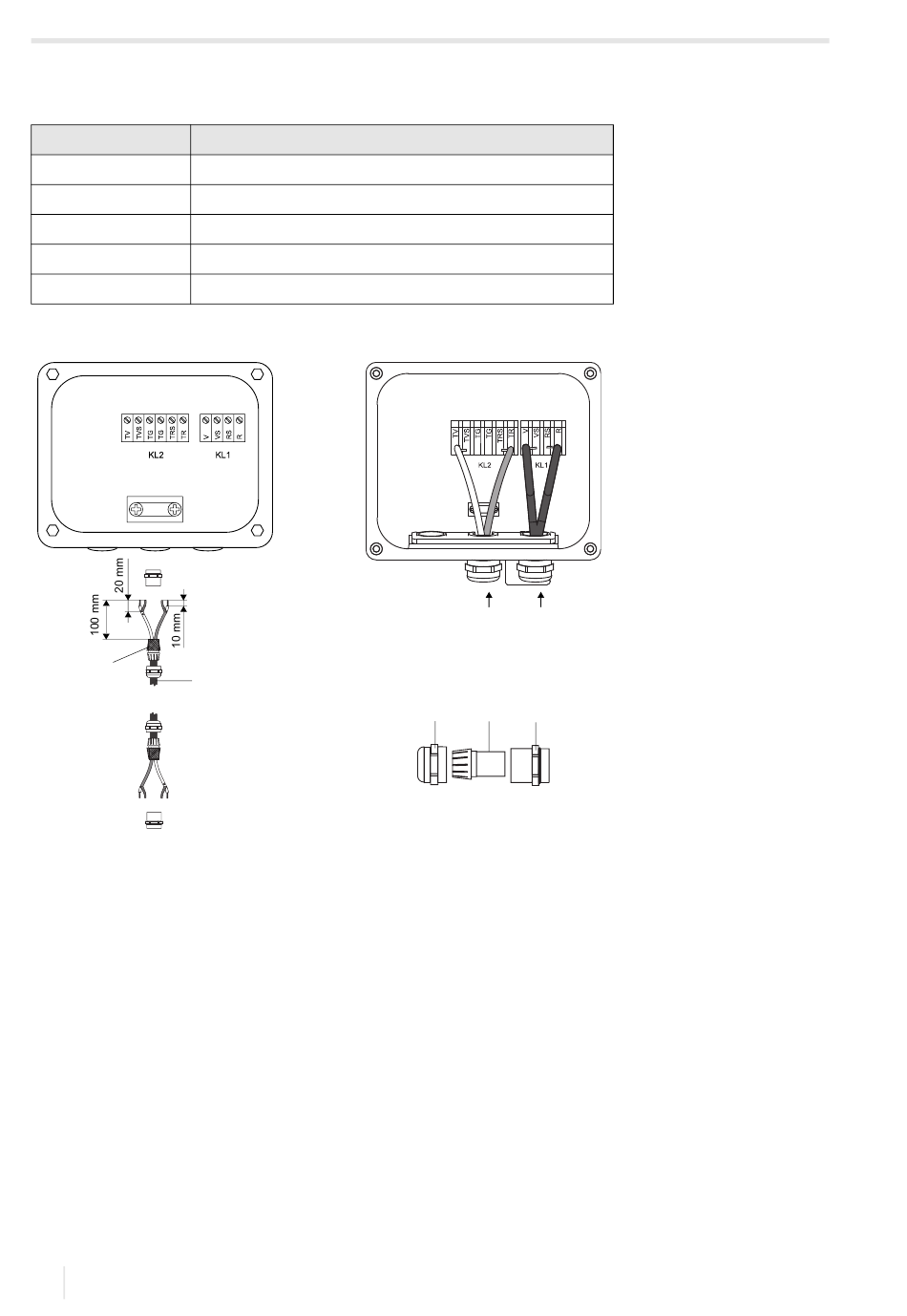

Afb. 7.10: Aansluiting van de verleng- en sensorkabel op de klembehuizing
2
1
1 – verlengkabel
2 – teruggeslagen buitenste afscherming
3 – wartel
4 – inzetstuk
5 – lichaam
6 – aansluiting van de verlengkabel
7 – aansluiting van de sensorkabel
62
6
7
3
4
5
kabelwartel
FLUXUS G831ST-HT
2022-11-01, UMFLUXUS_G831ST-HTV1-3NL
