FLUXUS G831ST-HT

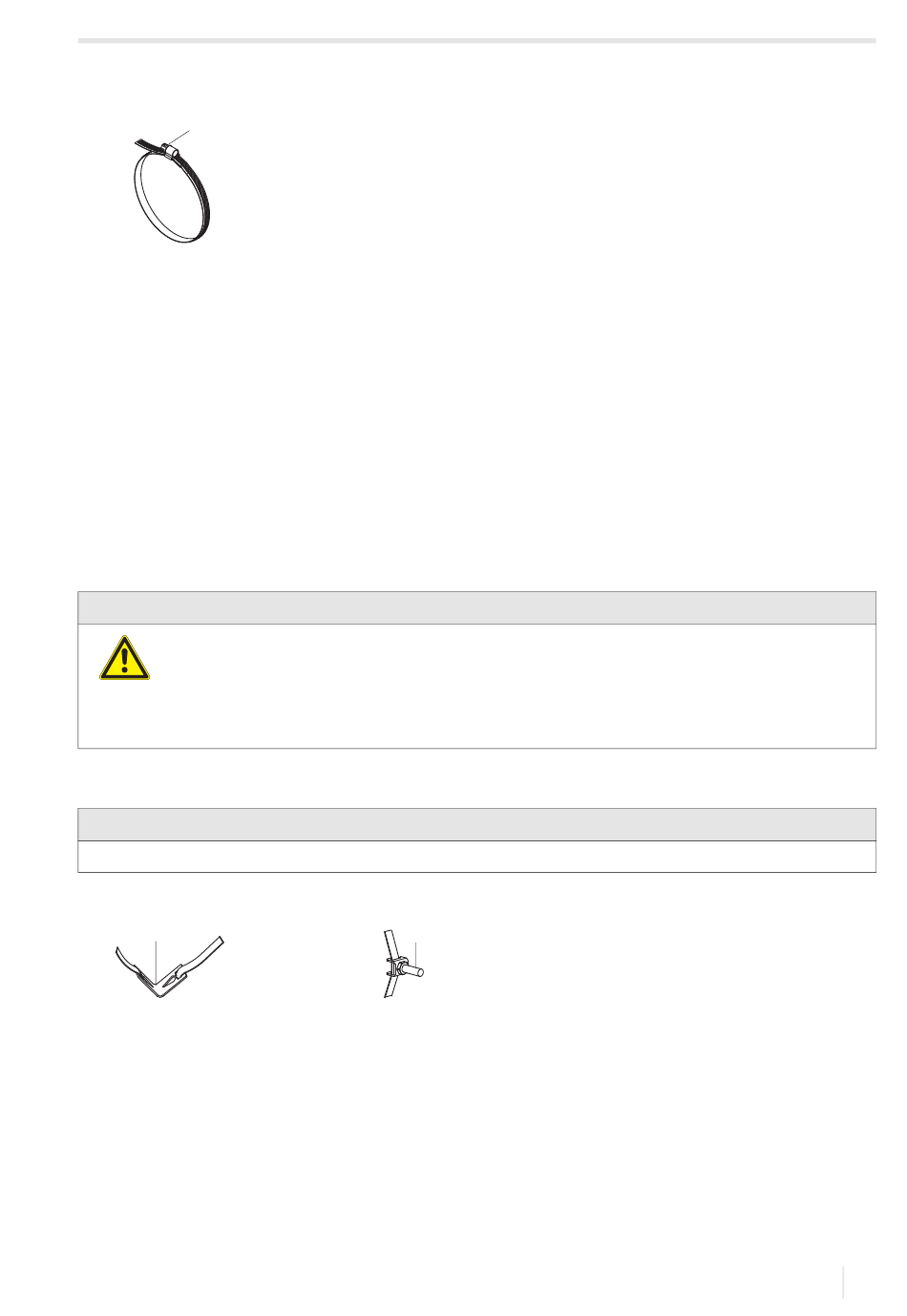

Afb. 6.18: Spanband met spanklemslot
1
1 – spanslotschroef
• Leg de spanband rond de buis en schuif de spanband door het spanslot, zie Afb. 6.17.
• Trek de spanband vast.
• Draai de spanslotschroef vast.
Ratelslot
• Schuif de spanband door de spanbandclips en de metalen, zie Afb. 6.19.
• Plaats het ratelslot, de spanbandclips en de metalen veer op de buis, zie Afb. 6.15:
– Monteer de spanbandclips bij horizontale buizen indien mogelijk zijdelings op de buis.
– Monteer de metalen veer aan de tegenover liggende zijde van het ratelslot.
• Zorg ervoor dat de twee spanbandclips zo exact mogelijk tegenover elkaar staan. Controleer daartoe of de afstand
tussen de spanbandclips de helft van de omtrek van de buis bedraagt.
• Leg de spanband rond de buis en schuif hem door de spleet van de spanslotschroef, zie Afb. 6.20.
• Trek de spanband vast.
• Snijd de uitstekende spanband af, zie Afb. 6.20.
Voorzichtig!
De snijkant van de spanband is scherp.
Gevaar voor letsel!
→ Ontbraam scherpe randen.
→ Draag de voorgeschreven persoonlijke veiligheidsuitrusting.
→ Houdt u zich aan de geldende voorschriften.
• Draai de spanslotschroef vast.
Opmerking!
Om de schroef en de spanband los te draaien, moet u de hendel omlaag drukken, zie Afb. 6.20.
Afb. 6.19: Spanband met metalen veer en spanbandklem
1
1 – metalen veer
2 – spanbandclip
UMFLUXUS_G831ST-HTV1-3NL, 2022-11-01
2
6 Montage
6.2 Sensoren
35
