5.1
Basissystemen en hydraulische
uitvoeringen
Systeem
De regelaar is voorgeprogrammeerd voor 7 basis-
systemen op zonne-energie. De keuze vindt plaats
afhankelijk van het aantal warmtebronnen (collector-
velden) en koudebronnen (boiler, zwembad). De fa-
brieksinstelling is systeem 1.
Systeem 0: geen zonne-energiedeel
Systeem 1: 1 collectorveld
- 1 boiler
Systeem 2: oost- / westdak
- 1 boiler
Systeem 3: 1 collectorveld
- 2 boiler
Systeem 4: oost- / westdak
- 2 boiler
Systeem 5: 1 collectorveld
- 3 boiler
Systeem 6: oost- / westdak
- 3 boiler
Systeem 7: 1 collectorveld
- 4 boiler
Een zonne-energie-installatie met een boiler,
die in het lagenopladingsprincipe zowel boven
als ook onder wordt geladen, wordt met de re-
gelingen als 2-boiler-installatie gerealiseerd.
(boiler boven = boiler 1; boiler onder = boiler 2).
16
De instelling van het zonne-energie-basissysteem
behoort tot de belangrijkste instellingen en wordt al
in het inbedrijfstellingsmenu gevraagd.
Eerst wordt het systeem aan de hand van het aantal
boilers en collectorvelden gecontroleerd, dan de hy-
draulische uitvoering.

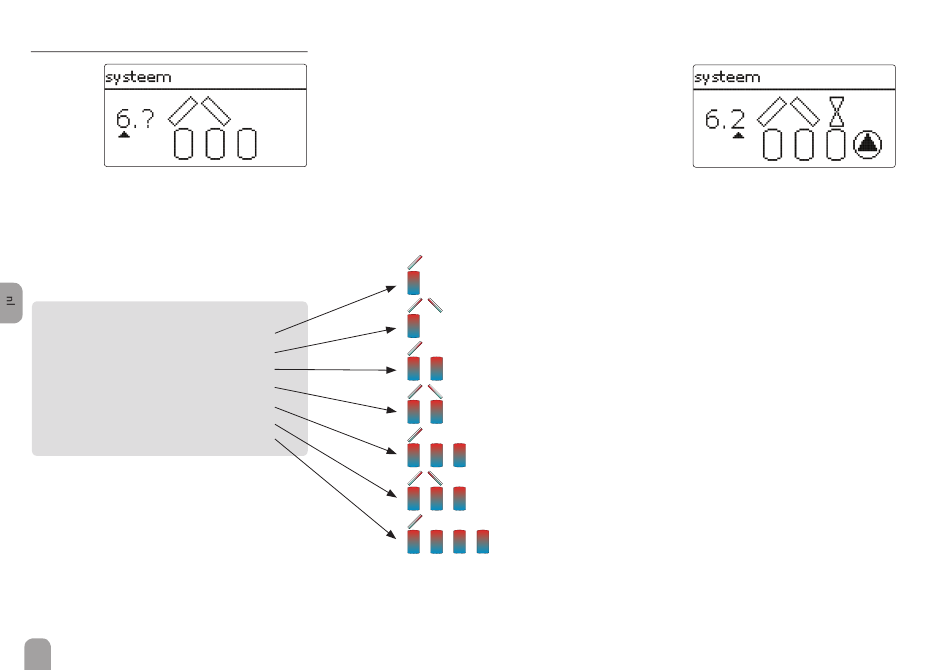

Het systeem wordt bij de keuze aan de hand van het
aantal collectorvelden en boilers grafi sch weergegeven.
Het voorbeeld links toont systeem 6 met 3 boilers en
2 collectorvelden („oost- /westdak").
Uitvoering
De hydraulische uitvoering heeft betrekking op de
verschillende stuurelementen die moeten worden
aangestuurd. Deze worden symbolisch in het display
grafi sch weergegeven als de uitvoering wordt gekozen.
Het bovenste symbool toont de bij de collectorvelden
behorende stuurelementen, het onderste symbool de
bij de boilers behorende stuurelementen.
Het voorbeeld toont het keuzebeeld voor systeem 6,
uitvoering 2. Hier beschikt elk van de collectorvelden
over een 2-wegklep, de boilers worden via een pom-
plogica aangestuurd.
Voor elke combinatie van basissysteem en hydrauli-
sche uitvoering wijst de regelaar de juiste relais- en
sensorbezettingen toe. De toewijzingen van alle com-
binaties worden weergegeven in Kap. 5.2.
