Elektrische aansluiting
Aanwijzing
Het aansluiten van het apparaat op de voe-
ding is altijd de laatste stap van de werk-
zaamheden!

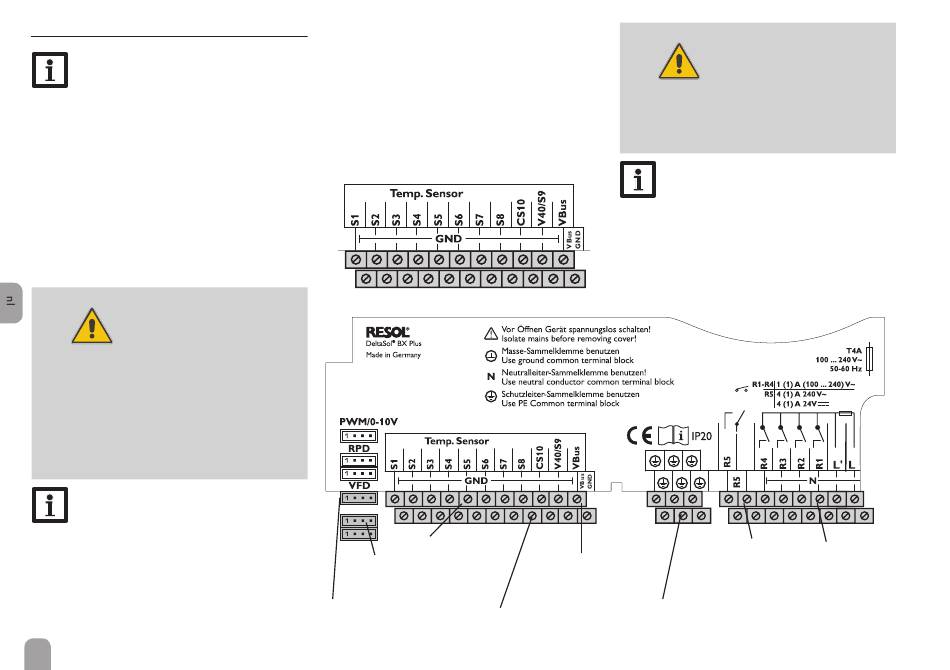

De regelaar is voorzien van in totaal 5 relais, waaraan
verbruikers, bv. pompen, kleppen, etc., kunnen worden
aangesloten:
Relais 1 ... 4 zijn halfgeleiderrelais, ook geschikt voor
toerentalregeling:
Geleider R1 ... R4
nulleider N (verzamelklemmenblok)
Randaarde ⏚ (verzamelklemmenblok)
Relais 5 is een potentiaalvrij relais:
aansluiting op R5 met willekeurige polariteit uitvoeren
WAARSCHUWING!
Elektrostatische ontla-
ding!
Elektrostatische
kan schade aan elektronische
onderdelen veroorzaken!
Î Zorg vóór aanraking
van het binnenste van
de behuizing voor ont-
lading. Raak hiervoor
een geaard onderdeel
(bv. waterkraan,
warming, o.i.d.) aan.
Aanwijzing:
Bij gebruik van niet-toerentalgeregelde ver-
bruikers, bv. kleppen, moet het toerental
worden ingesteld op 100 %.
6
ontlading
ver-
Sensorklemmen
Aansluiting
Grundfos Direct Sensors™
PWM (0-10V)
klemmen
WAARSCHUWING!
Afhankelijk van de productuitvoering zijn voedingskabel
en sensoren reeds op het apparaat aangesloten. Als dit
niet het geval is, ga dan als volgt te werk:
Sluit de temperatuursensoren (S1 tot S9) met
willekeurige polariteit aan op de klemmen S1 tot S9
alsmede GND.
VBus
®
Sensor-massa-
verzamelklemmenblok
Elektrische schok!
Bij geopende behuizing liggen
spanningsvoerende onderde-
len bloot!
Î Koppel telkens voordat
u de behuizing opent,
het apparaat alpolig
los van het net!
Aanwijzing
Zie voor de werkwijze bij de eerste inbe-
drijfstelling pagina 14.
Potentiaalvrij maak-
Nulleider-
contactrelais
verzamelklemmenblok
Randaarde-
verzamelklemmeblok (PE)
