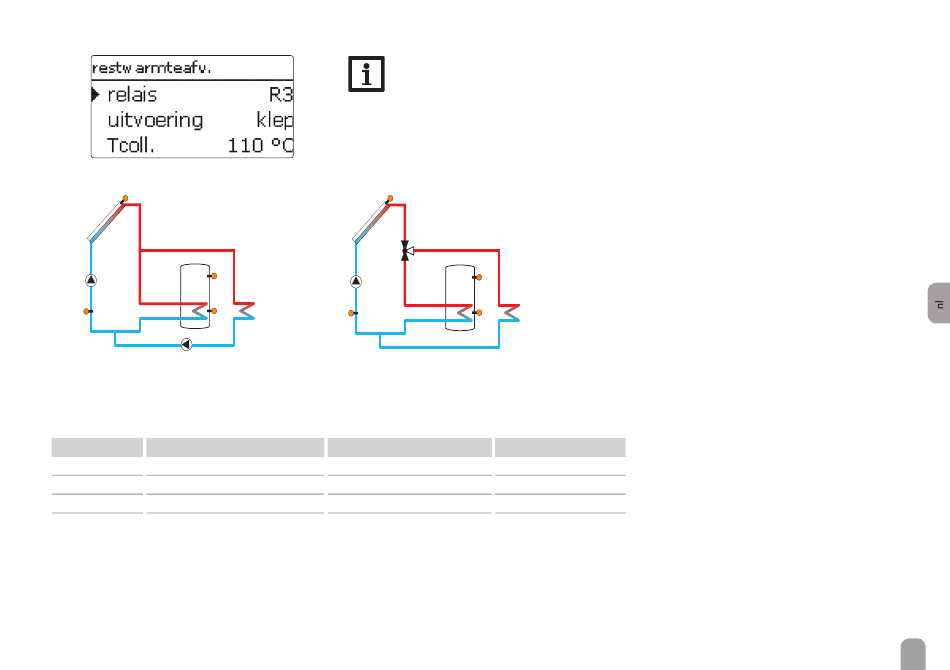

Afvoer van overtollige warmte
Relais
Uitvoering pomp
zonne-energie / opties / nieuwe functie / restw armteafv.
Instelkanaal
Betekenis
relais
Relaiskeuze
uitvoering
Uitvoering (pomp- of kleplogica)
Tcoll.
Inschakeltemperatuur collector
funct.
activering / deactivering
Aanwijzing:
De
collector-temperatuuroverschrijding
moet tenminste 10 K lager worden ingesteld
dan de noodtemperatuur voor de collector.
Relais
Uitvoering klep
Instelbereik / keuze
Fabrieksinstelling
systeemafhankelijk
systeemafhankelijk
klep, pomp
Klep
40 ... 190 °C
110 °C
geactiveerd, gedeactiveerd
geactiveerd
De afvoer van overtollige warmte dient om in
geval van sterke zoninstraling de ontstane overtollige
warmte af te voeren naar een externe warmtewisse-
laar (bv. fan coil) om te voorkomen dat de collectoren
oververhit raken.
In de menuoptie uitvoering kan worden gekozen of
de afvoer van overtollige warmte) via een extra pomp
of een klep wordt geactiveerd.
Uitvoering pomp:
Het toegewezen relais wordt met 100 % ingeschakeld
als de collectortemperatuur de ingestelde collec-
tor-temperatuuroverschrijding bereikt.
Als de collectortemperatuur 5 K onder de ingestel-
de collector-temperatuuroverschrijding daalt, wordt
het relais weer uitgeschakeld. Bij de uitvoering pomp
werkte de afvoer van overtollige warmte onafhanke-
lijk van de zonnelading.
Uitvoering klep:
Het toegewezen relais wordt parallel met de zonne-
pomp ingeschakeld als de collectortemperatuur de in-
gestelde collector-temperatuuroverschrijding bereikt.
Als de collectortemperatuur 5 K onder de ingestelde
collector-temperatuuroverschrijding daalt, wordt het
relais weer uitgeschakeld.
Als één van de boilertemperatuuren de maximum-
temperatuur van deze boiler met meer dan 5 K
overschrijdt, terwijl de afvoer van overtollige warm-
te actief is, wordt de functie gedeactiveerd en een
storingsmelding gegenereerd. Als met de hystere-
se maximumtemperatuur boiler (hysB zon-
ne-energie / basisinstelling / boiler) onder deze tempe-
ratuur wordt gebleven, wordt de functie afvoer van
overtollige warmte weer vrijgegeven.
43
