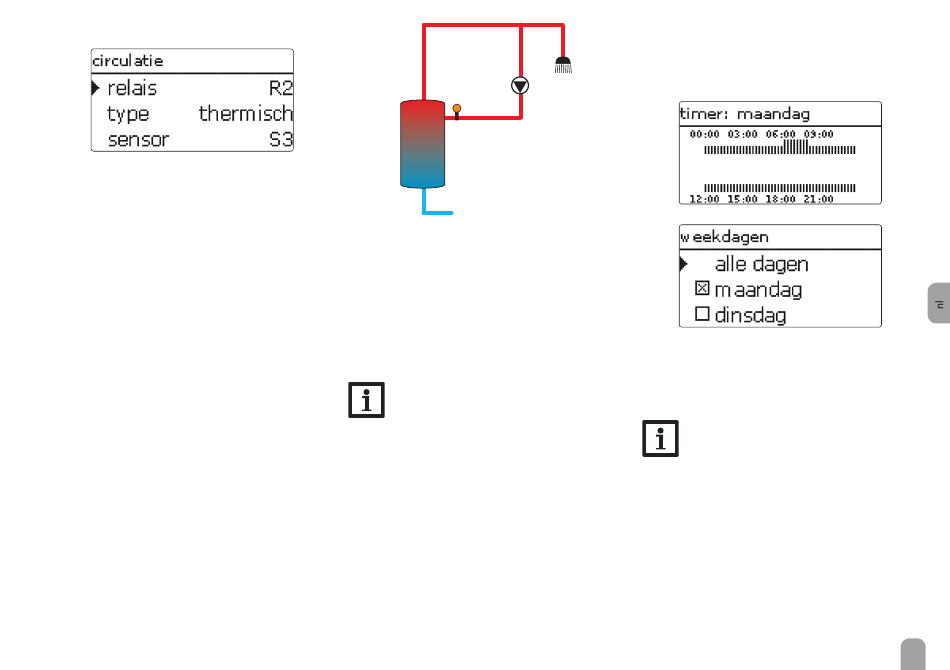

Circulatie
De functie circulatie dient om een circulatiepomp te
regelen en aan te sturen.
Voor de aansturingslogica staan 5 uitvoeringn ter be-
schikking:
• Thermisch
• Timer
• Thermisch + Timer
• Eis
• Eis + timer
Als één van de uitvoeringen wordt gekozen, verschijnt
de bijbehorende instelparameter.
thermisch
De temperatuur bij de gekozen sensor wordt be-
waakt. Het toegewezen relais wordt ingeschakeld als
de ingestelde inschakeltemperatuur wordt overschre-
den. Als de temperatuur onder de uitschakeltempera-
tuur daalt, wordt het relais uitgeschakeld.
timer
Het relais wordt binnen het ingestelde tijdvenster
ingeschakeld, daarbuiten wordt het uitgeschakeld.
Zie voor de bediening van de timer de onderstaande
tekst.
thermisch + timer
Het relais wordt ingeschakeld als aan de inschakel-
voorwaarden van beide bovenstaande uitvoeringn
wordt voldaan.
Sensor
circulatie
Eis
De toegewezen stromingsschakelaar FS08 wordt op
doorstroming bewaakt. Als een doorstroming bij de
stromingsschakelaar wordt vastgesteld, wordt het re-
lais gedurende de ingestelde looptijd ingeschakeld. Na
het verstrijken van de looptijd wordt het relais weer
uitgeschakeld. Tijdens de ingestelde pauzetijd blijft het
relais uitgeschakeld, ook als een doorstroming bij de
toegewezen sensor wordt vastgesteld.
Aanwijzing:
Als de stromingsschakelaar op ingang
S1 ... S12 wordt aangesloten, moet er 5 s
lang doorstroming zijn voordat de regelaar
reageert, bij aansluiting op een impulsingang
moet dit 1 s zijn.
Eis + timer
Het relais wordt ingeschakeld als aan de inschakel-
voorwaarden van beide bovenstaande uitvoeringen
wordt voldaan.
Relais
Als de uitvoering timer, thermisch + timer of
Eis + timer wordt geactiveerd, verschijnt een week-
schakelklok, waarmee tijdvensters voor de aansturing
van de functie kunnen worden ingesteld.
Aanwijzing:
Zie voor informatie over het instellen van de
timer pagina 11.
53
