Bypass
Uitvoering pomp:
bypass-sensor
relais

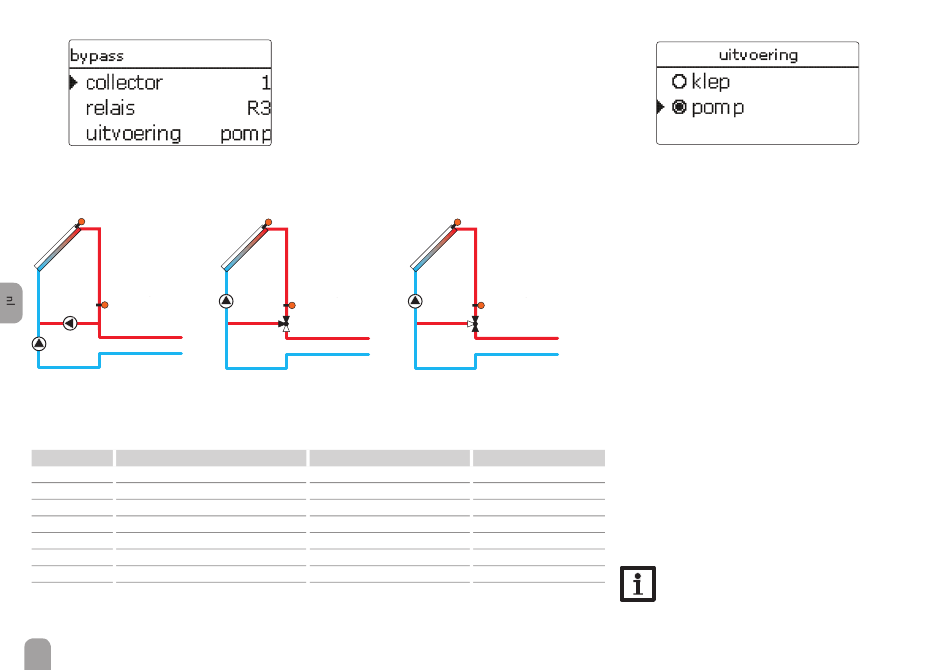

Voorbeeldschema's voor de verschillende bypass-uitvoeringen
zonne-energie / opties / nieuwe functie / bypass
Instelkanaal
Betekenis
collector
Collectorveld
relais
Bypass-relais
uitvoering
Uitvoering (pomp- of kleplogica)
omgekeerd
Kleplogica omkering
sensor
Bypass-sensor
∆Taan
Inschakeltemperatuurverschil
∆Tuit
Uitschakeltemperatuurverschil
funct.
activering / deactivering
34
De bypassfunctie dient om energieverliezen van de
boiler direct na het inschakelen van de lading te voor-
komen. Het in de buisleidingen aanwezige, nog koude
warmtedragende medium wordt via een bypass langs
de boiler geleid. De lading wordt pas gestart als de
toevoerleiding voldoende is verwarmd. De inschakel-
voorwaarden kunnen individueel worden ingesteld.
Uitvoering klep:
bypass-sensor
relais
Instelbereik / keuze
systeemafhankelijk
systeemafhankelijk
pomp, klep
Ja, nee
systeemafhankelijk
1,0 ... 20,0 K
0,5 ... 19,5 K
geactiveerd, gedeactiveerd
Uitvoering klep (geïnverteerd):
bypass-sensor
relais
Fabrieksinstelling
systeemafhankelijk
systeemafhankelijk
Pomp
Nee
systeemafhankelijk
6,0 K
4,0 K
geactiveerd
In de menuoptie Uitvoering kan worden gekozen
of de bypass met een extra pomp of een klep wordt
geschakeld. Afhankelijk van de uitvoering werkt de re-
gellogica verschillend:
pomp:
Bij deze uitvoering is een bypasspomp voor de zon-
nepomp geplaatst.
Bij een mogelijke boilerlading wordt eerst de bypas-
spomp in bedrijf gesteld. Als aan de inschakelvoor-
waarde wordt voldaan, wordt de bypasspomp uitge-
schakeld en de zonnepomp ingeschakeld.
Klep:
Bij deze uitvoering bevindt zich een bypassklep in het
zonnecircuit.
Bij een mogelijke boilerlading blijft de klep eerst zo
geschakeld dat de bypass actief is. Als aan de onder-
staand beschreven inschakelvoorwaarde wordt vol-
daan, schakelt het bypassrelais de klep om en wordt
het zonnecircuit doorstroomt.
Als de uitvoering Ventil is gekozen, staat bovendien
de optie geïnverteerd ter beschikking. Als de optie
Omgekeerd is geactiveerd en het bypasscircuit wordt
geactiveerd, wordt het relais ingeschakeld. Als de zon-
nelading start, wordt het relais weer uitgeschakeld (zie
afbeelding).
Aanwijzing:
Bij systemen met meerdere boilers met
pomplogica staat de uitvoering klep niet ter
beschikking.
