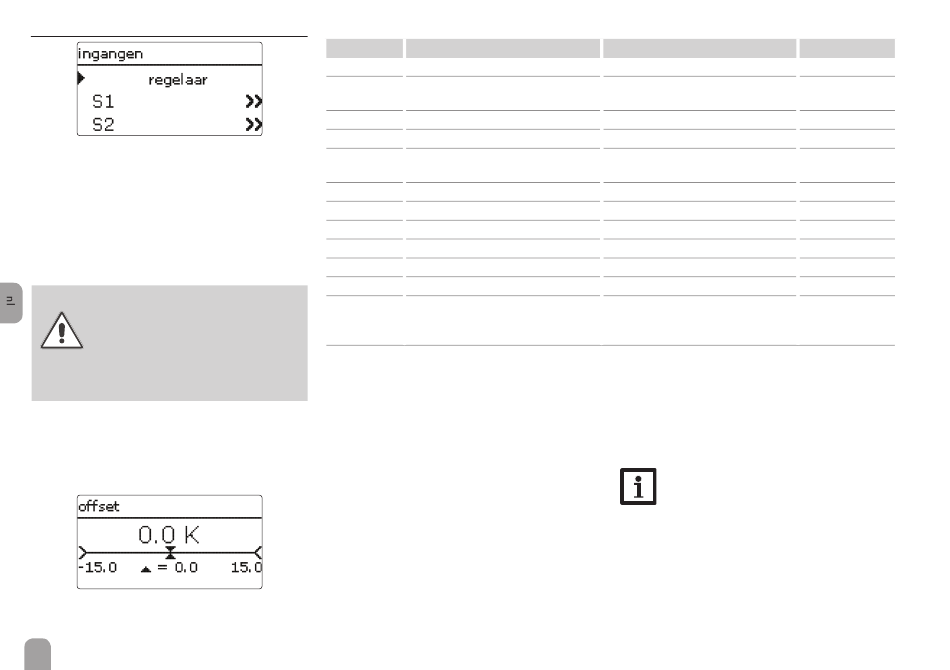

Ingangen
In dit submenu kan voor elke sensoringang worden
ingesteld welk sensortype is aangesloten. Er kan wor-
den gekozen uit:
• Schakelaar
• KTY
• Pt500
• RTA11M
• Pt1000
• geen
Kans op schade aan de installatie!
LEt op!
Het kiezen van een onjuist sensortype
leidt tot ongewenst regelgedrag. In
het ergste geval kan er schade aan de
installatie ontstaan!
Î Let erop dat het sensortype
wordt gekozen!
Als KTY, Pt500 of Pt1000 is gekozen, verschijnt het
kanaal offset, waarin een individuele sensor-offset kan
worden ingesteld.
Î Om de offset voor een sensor in te stellen, kiest
u de betreffende menuregel met de knop ➄.
Î Om de offset voor een sensor vast te leggen, stelt
u de waarde in met de knoppen ❷ en ❹ en
bevestigt u met de knop ➄.
72
in- / uitgangen / ingangen
Instelkanaal
Betekenis
S1 ... S9
Keuze sensoringang
type
Keuze van het sensortype
offset
Sensor-offset
Imp.1
Submenu impulsingang
type
Keuze van het sensortype
deb./imp.
Aant. impulsen
CS10
CS10-ingang
type
CS-type
offset
Offset wissen
Gd1, 2*
Grundfos-sensor digitaal 1, 2
type
Grundfos-sensor-type
bij type = VFD:
Keuze van het meetbereik
* Voor de ingangen Gd1 en Gd2 zijn de volgende sensorcombinaties mogelijk:
- 1 x RPD, 1 x VFD
- 2 x VFD, echter alleen met verschillend doorstromingsbereik
CS-sensor-offset
Als een CS10-instralingssensor moet worden aange-
sloten, moet vóór de aansluiting een offset worden
uitgevoerd.
Ga hiervoor als volgt te werk:
Î Kies in het kanaal type het CS-type
Î Kies het kanaal offset
Î Bevestig de vraag wissen? met Ja
Î Ga met terug weer terug naar het menu ingan-
gen en sluit de CS-sensor aan
Instelbereik / keuze
-
schakelaar, KTY, Pt500, RTA11M,
Pt1000, geen
-15,0 ... +15,0 K
-
impuls, schakelaar, KTY, Pt500,
RTA11M, Pt1000, geen
0,1 ... 100,0
-
A ... K
Ja, nee
-
RPD, VFD, geen
10 - 200 l/min, 5 - 100 l/min,
2 - 40 l/min, 2 - 40 l/min (fast),
1 - 20 l/min, 1 - 12 l/min*
Aanwijzing:
Als Grundfos Direct Sensors
bruikt, verbindt dan het sensor-massa-ver-
zamelklemmenblok met PE (zie handleiding
regelaar).
Fabrieksinstelling
-
Pt1000
0,0 K
-
Impuls
1,0
-
E
nee
-
geen
1 - 12 l/min
worden ge-
TM
