1.1
Kopties
Zonne-energie
Bypass
CS-bypass
Externe warmtewisselaar
Buiscollector
Doeltemperatuur
Antivries
Bijverwarmingsonderdrukking
Parallelrelais
Stand-by
Drainback
Tweelingpomp
Afvoer van overtollige warmte
Volumestroombewaking
Drukbewaking
Installatie
Parallelrelais
Menger
Boilerlading
Storingsrelais
Warmte-uitwisseling
Vaste brandstofketel
Circulatie
Verhoging terugstroom
Functieblok
Instralingsschakelaar
Verwarming
Thermische desinfectie
Bedrijfswaterverwarming
2
Installatie
2.1
Montage
Monteer het apparaat uitsluitend in droge binnen-
ruimten.
De regelaar moet via een extra inrichting met een
scheidingsafstand van minimaal 3 mm alpolig resp. met
een ontkoppelinrichting (zekering) conform de gel-
dende installatievoorschriften van het net gescheiden
kunnen worden.
Met bij de installatie van de voedingskabel en de sen-
sorkabels erop dat deze gescheiden van elkaar wor-
den geïnstalleerd.

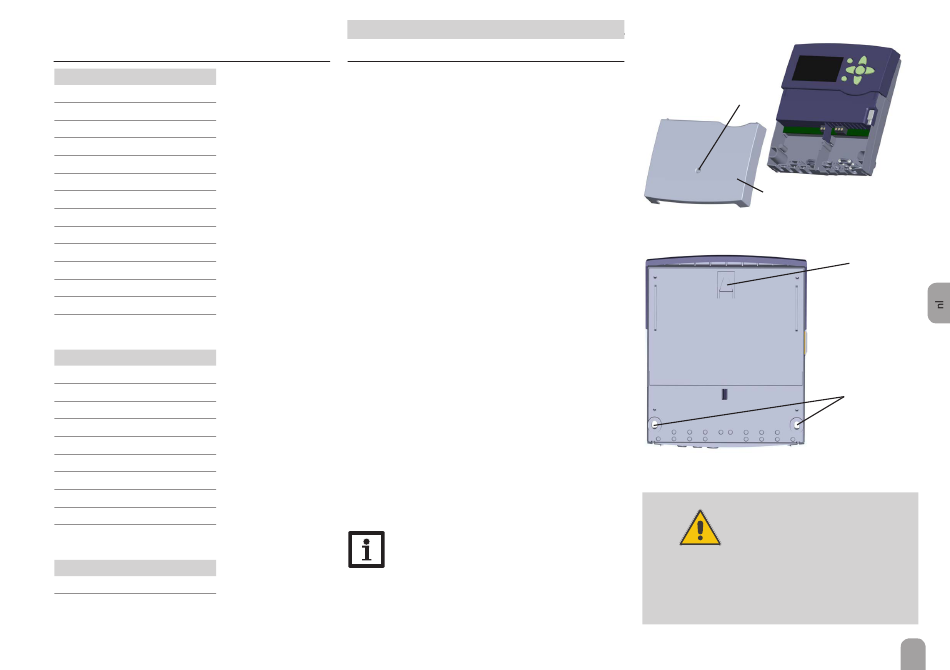

Voer om het apparaat aan de muur te monteren de
volgende stappen uit:
Î Draai de kruiskopschroef in het afdekplaatje los
en trek het afdekplaatje naar onderen toe af van
de behuizing.
Î Markeer het ophangpunt op de ondergrond en
monteer de meegeleverde plug met de bijbeho-
rende schroef voor.
Î Hang de behuizing op het ophangpunt in en
markeer de onderste bevestigingspunten op de
ondergrond (gatafstand 150 mm).
Î Plaats de onderste plug.
Î Hang de behuizing boven in en fixeer deze met
de onderste bevestigingsschroeven.
Î Voer de elektrische aansluitingen volgens de
klembezetting uit, zie pagina 6.
Î Plaats het afdekplaatje op de behuizing.
Î Sluit de behuizing met de bevestigingsschroef.
Aanwijzing
Sterke elektromagnetische velden kunnen de
werking van de regelaar nadelig beïnvloeden.
Let erop dat de regelaar niet aan sterke
elektromagnetische stralingsbronnen wordt
blootgesteld.
schroef
afdekplaatje
ophangpunt
bevestigingspunten
WAARSCHUWING!
Elektrische schok!
Bij geopende behuizing liggen
spanningsvoerende onderde-
len bloot!
Î Koppel telkens voordat
u de behuizing opent,
het apparaat alpolig
los van het net!
5
