2.4

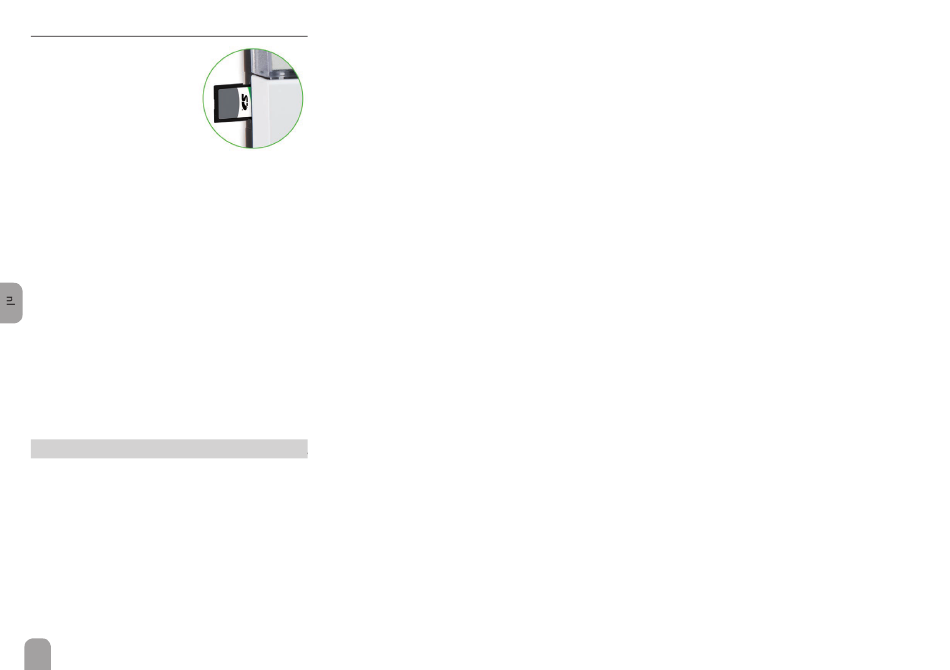

SD-kaartslot
De regelaar beschikt over een
SD-kaartslot.
De volgende functies kunnen
met een SD-kaart worden uit-
gevoerd:
• Meet- en verbruikswaarden
op een SD-kaart opslaan.
Na de overdracht op een pc
kunnen de opgeslagen waarden bijvoorbeeld met
een tabelcalculatieprogramma worden geopend en
grafi sch weergegeven.
• Instellingen en parameterinstellingen op de pc
voorbereiden en dan per SD-kaart op de regelaar
overdragen.
• Back-up van instellingen en parameterinstellingen
op de SD-kaart opslaan en eventueel terugzetten.
• Op internet beschikbare fi rmware-updates down-
loaden en per SD-kaart naar de regelaar kopiëren.
Een in de handel verkrijgbare SD-kaart wordt niet
meegeleverd en kan ook bij RESOL worden verkre-
gen.
Zie voor meer informatie over het gebruik van de SD-
kaart pagina 68.
3
Stapsgewijze instelling
De DeltaSol
BX Plus is een regelaar die de
®
gebruiker een groot aantal functies biedt. Tegelijkertijd
laat de regelaar de gebruiker heel veel vrijheid bij de
confi guratie. Voor het realiseren van een complexe
installatie is daarom een zorgvuldige planning vereist.
Het is aan te bevelen om een systeemtekening te ma-
ken.
Als planning, hydraulische uitvoering en elektrische
aansluiting zijn voltooid, ga dan als volgt te werk:
8
1. Inbedrijfstellingsmenu doorlopen
Het inbedrijfstellingsmenu wordt na de eerste aanslui-
ting en na elke reset doorlopen. Dit betreft de volgen-
de basisinstellingen:
• Menutaal
• Temperatuureenheid
• Volume-eenheid
• Drukeenheid
• Energie-eenheid
• Tijd
• Datum
• Zonne-energiesysteem
• hydraulische uitvoering
Aan het einde van het inbedrijfstellingsmenu volgt een
veiligheidsvraag. Als deze wordt bevestigd, worden de
instellingen opgeslagen.
Zie voor precieze informatie over het inbedrijfstel-
lingsmenu pagina 14.
2. Sensoren aanmelden
Als volumemeetonderdelen, stromingsschakelaars,
Grundfos Direct Sensors™ en / of externe uitbrei-
dingsmodules zijn aangesloten, moeten deze in het
menu In-/uitgangen worden aangemeld.
Zie voor precieze informatie over het aanmelden van
modules en sensoren pagina 71.
3. opties zonne-energie activeren
Het basissysteem op zonne-energie is reeds in het in-
bedrijfstellingsmenu gevraagd. Nu kunnen extra func-
ties worden gekozen, geactiveerd en ingesteld.
Aan opties, waarvoor een relais nodig is, kan een wil-
lekeurig vrij relais worden toegewezen. De regelaar
stelt altijd het numeriek kleinste vrije relais voor.
Sensoren kunnen willekeurig vaak worden toegewe-
zen zonder dat andere functies worden belemmerd.
Zie voor precieze informatie over de opties zon-
ne-energie pagina 33.
4. opties installatie activeren
Ook voor het deel van de installatie dat niet met zon-
ne-energie heeft te maken, kunnen nu extra functies
worden gekozen, geactiveerd en ingesteld.
Aan opties, waarvoor een relais nodig is, kan een wil-
lekeurig vrij relais worden toegewezen. De regelaar
stelt altijd het numeriek kleinste vrije relais voor.
Sensoren kunnen willekeurig vaak worden toegewe-
zen zonder dat andere functies worden belemmerd.
Zie voor precieze informatie over de opties installatie
pagina 48.
5. Verwarmingscircuits instellen en opties
verwarming activeren
Als de regelaar één of meerdere verwarmingscircuits
aanstuurt, kunnen deze nu worden ingesteld.
Voor het verwarmingsgedeelte van de installatie kun-
nen ook extra functies worden gekozen, geactiveerd
en ingesteld.
Aan verwarmingscircuits en opties, waarvoor één of
meerdere relais nodig zijn, kunnen een even groot
aantal vrije relais worden toegewezen. De regelaar
stelt altijd het numeriek kleinste vrije relais voor.
Sensoren kunnen willekeurig vaak worden toegewe-
zen zonder dat andere functies worden belemmerd.
Zie voor precieze informatie over de verwarmingscir-
cuits en opties verwarming pagina 58.
