Service
Vloeistofregelaars
Doseerventieleenheid verwijderen
1. Voer de procedure Vóór u aan het onderhoud
begint uit, pagina 16.
2. Metersystemen: Zie Lucht-/vloeistofpaneel
verwijderen, pagina 26.
3. Pompsystemen: Verwijder de vloeistofinlaatslang
(37) aan de kant van het paneel. Verwijder de
vloeistofinlaatdruksensor (6). Koppel het
vloeistofkoppelstuk (5) los van de
doseerventieleenheid (4, 108 bij 3-kleurensysteem).
Koppel de luchtuitlaatleidingen los van het koppelstuk
(710). Koppel de oplosmiddeltoevoerslang los van de
inlaat.
6
5
37
A

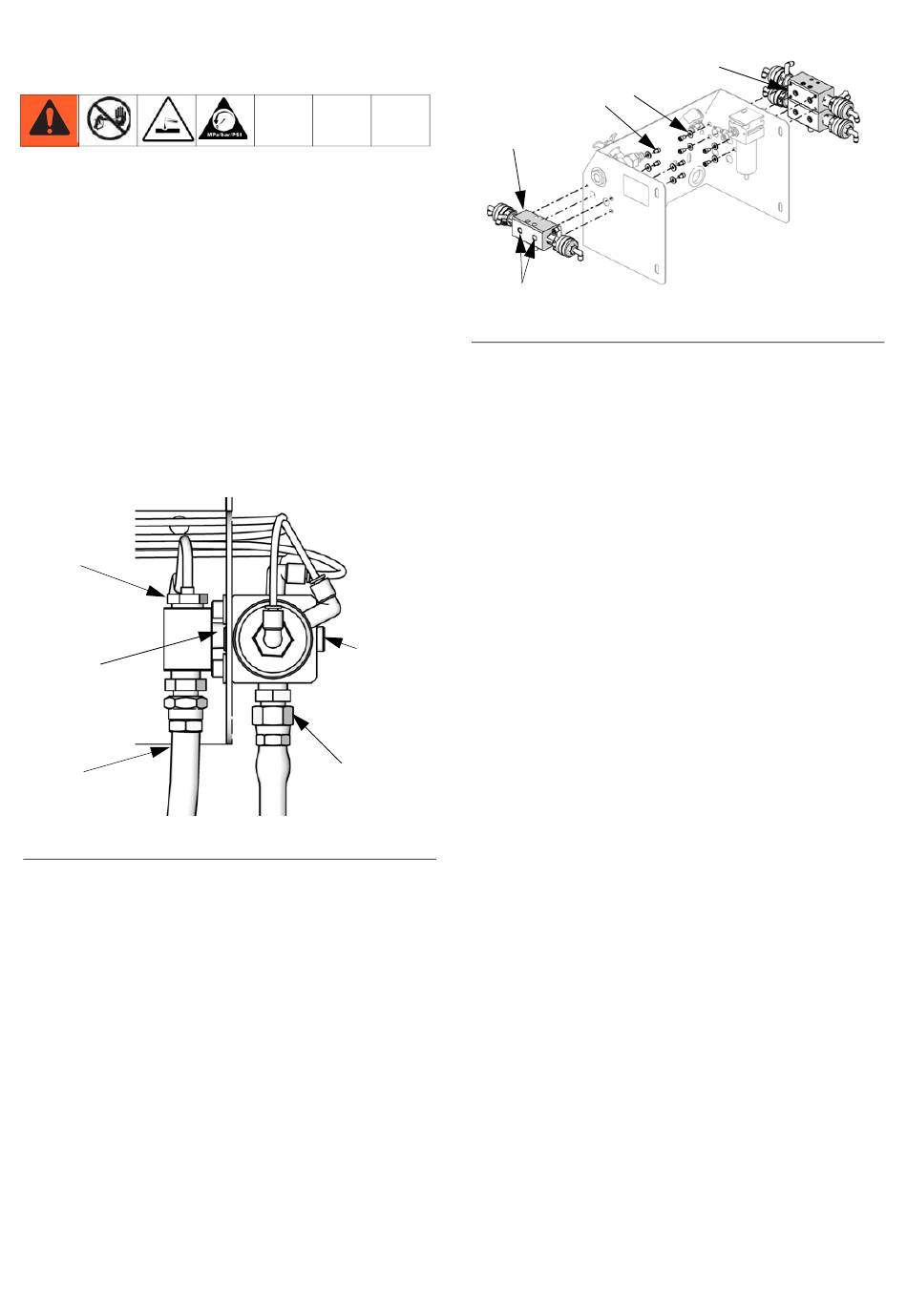

. 21. Vloeistofleidingen loskoppelen
FB
4. Metersystemen: Koppel de luchtinlaatleidingen los
van de ventieleenheden. Zie A
5. Verwijder vier bouten (52) en tussenringen (53) van
de zijkant van het paneel om elke ventieleenheid
(4, 108 bij 3-kleurensysteem) te verwijderen.
28
Inlaat
voor
oplos-
middel-
toevoer
710
ti16675a
. 22.
FB
53
52
4
Vloeistofinlaten, metersysteem.
A
. 22. Ventieleenheden verwijderen
FB
6. 3-kleurensysteem. Verwijder vier schroeven (711)
uit de bovenkant van de ventieleenheid. Maak de
twee verdelers (701 en 706) los van elkaar.
7. Vervang de zitting(en): Voor het vervangen van
de zitting van een enkel ventiel bestelt u de set
Kit 16A560 (zie pagina 59) of de Zuurset 26A035
(zie pagina 61). Neem de doseerventiel (705) van
de verdeler (701 of 706) af en verwijder en vervang
daarna de zitting (703) en O-ringen (702 en 704).
8. Onderhoud aan doseerventiel: Bestel de set
15U933 (zie pagina 59) of de zuurset 24T817
(zie pagina 61). Volg alle instructies een
waarschuwingen in handleiding 312782 om
de doseerventiel opnieuw te assembleren.
9. Herbouw van verdeelventiel: Voor volledig
onderhoud van uw ventieleenheid (1 kleur of 3
kleuren) bestelt u de set 24H254 (zie pagina 59)
of de zuurset 26A187 (zie pagina 61). Volg de
aanwijzingen onder Herbouw van
doseerverdeelventiel op pagina 29.
108
ti16674a
3A1685T
