Magneetventielen vervangen
Het systeem beschikt over minimaal 4 magneetventielen.
Als u een 3-kleurensysteem of een pistoolspoelkast hebt,
beschikt u voor elke over extra (optionele)
magneetventielen.
Eén magneetventiel vervangen:
1. Voer de procedure Vóór u aan het onderhoud
begint uit, pagina 16. Schakel de stroomtoevoer uit.
2. Open de bedieningskast.
3. Koppel de 2 draden (N) van het magneetventiel
los van de kabelaansluiting (320). Zie A
4. Schroef de 2 schroeven (P) los en verwijder
het magneetventiel (306).
5. Installeer een nieuwe magneetventiel (306).
6. Sluit de 2 draden (N) aan op de kabelaansluiting
(320). De draden van het magneetventiel zijn
gepolariseerd (rood +, zwart-). Raadpleeg de
elektrische schema's van het systeem op pagina
66-69.
7. Plaats het deksel van de bedieningskast terug.
320
P
306
A

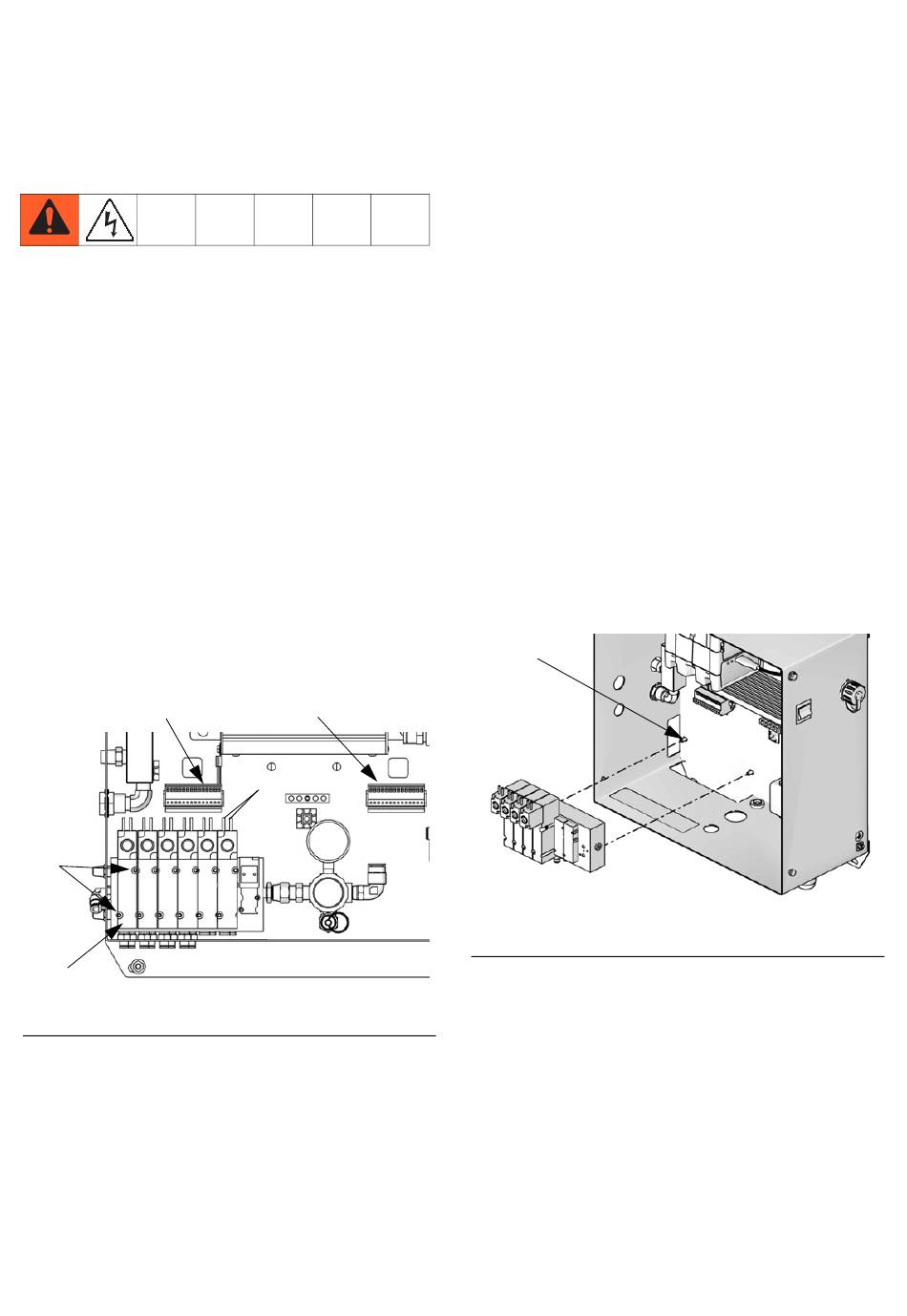

. 3. Eén magneetventiel vervangen
FB
3A1685T
. 3.
FB
320
N
ti16646a
U kunt als volgt een enkele magneetventiel vervangen:
1. Voer de procedure Vóór u aan het onderhoud
begint uit, pagina 16. Schakel de stroomtoevoer uit.
2. Open de bedieningskast.
3. Koppel alle draden (N) los van de kabelaansluitingen
(320).
OPMERKING: Als u over een intrinsiek veilig model
beschikt, moet u de alternator-luchtregelaar verwijderen
van de magneetventielmodule. Zie pagina 21 voor
verwijderinstructies.
4. Verwijder de twee schroeven (305).
5. Verwijder en vervang de magneetventielmodule.
6. Sluit alle draden (N) aan op de kabelaansluitingen
(320). De draden van het magneetventiel zijn
gepolariseerd (rood +, zwart-). Raadpleeg de
elektrische schema's van het systeem op pagina
66-69.
7. Plaats het deksel van de bedieningskast terug.
305
A
. 4. Het terugplaatsen van
FB
de magneetventielmodule
Service
ti16450a
17
