Herbouw van doseerverdeelventiel
Bestel set 24H254 (zie pagina 59) of de zuurset 26A187
(zie pagina 61). Gebruik alle onderdelen in de set.
1. Volg stap 1 - 5 in Doseerventieleenheid
verwijderen op pagina 28.
2. Verwijder het koppelstuk (710) en de O-ring (708).
3. Verwijder de doseerventiel (705) en vervolgens de
zitting (703) en O-ringen (702 en 704) uit beide
zijkanten van elke verdeler (701, 706).
4. 3-kleurensystemen. Neem de afstandsbus (707) en
O-ringen (708 en 709) weg tussen de twee verdelers
(706).
5. 3-kleurensystemen. Plaats een nieuwe O-ring (708)
op het koppelstuk (710). Installeer het koppelstuk op
de onderzijde van de 3-kleurenverdeler (701).
OPMERKING: Ontlast de veerdruk voordat u het ventiel
(705) in de verdeler (701 of 706) installeert.
6. Plaats de kleine O-ring (702), de zittinghouder (703)
en de grote O-ring (704) in de verdeler en installeer
vervolgens het ventiel (705). Het aandraaimoment is
47-54 N•m (35-40 ft-lb). Herhaal dit voor elke ventiel.
7. 3-kleurensystemen. Plaats een nieuwe O-ring (708)
op de afstandsbus (707). Installeer een nieuwe
O-ring (709) op de onderzijde van de
1-kleurenverdeler (706). Lijn de verdelers (701 en
706) uit. Breng de vier schroeven (711) aan. Het
aandraaimoment is 11-14 N•m (8-10 ft-lb).
8. Gebruik schroeven (52) en tussenringen (53) om de
ventieleenheden (4, 108 indien aanwezig) opnieuw te
bevestigen.
9. Sluit de vloeistofleidingen weer aan. Zie A
pagina 28.
10. Sluit de luchtleidingen opnieuw aan. Raadpleeg
de pneumatische schema's van het systeem op
pagina 64-65. Zie ook het Leidingenoverzicht en
leidingsschema op pagina 43 voor pompsystemen
of pagina 51 voor metersystemen.
3A1685T
705
A

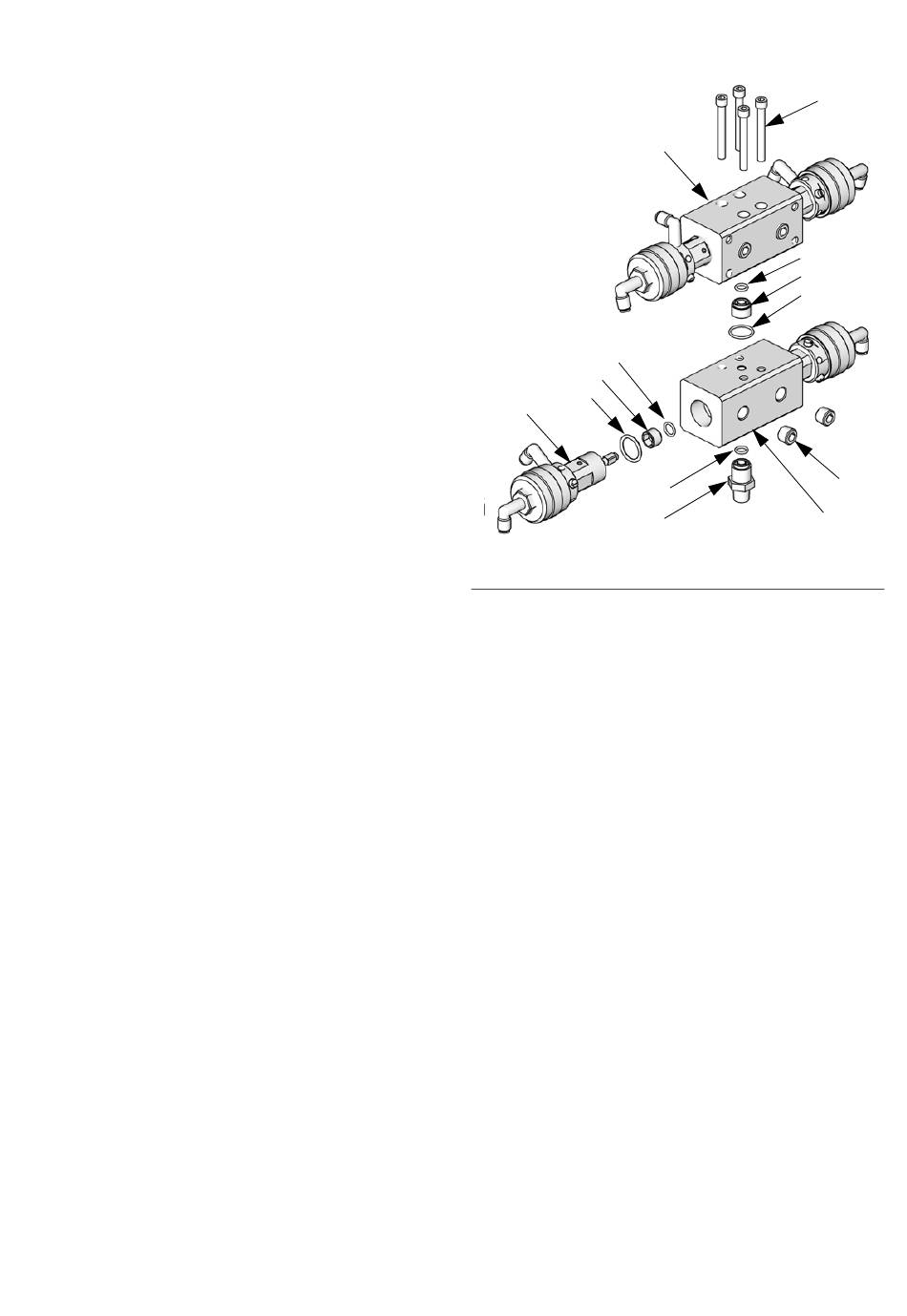

. 23. Herbouw van doseerventieleenheden
FB
. 21,
FB
706
702
703
704
708
710
Service
711
708
707
709
712
701
ti16302a
29
