Service

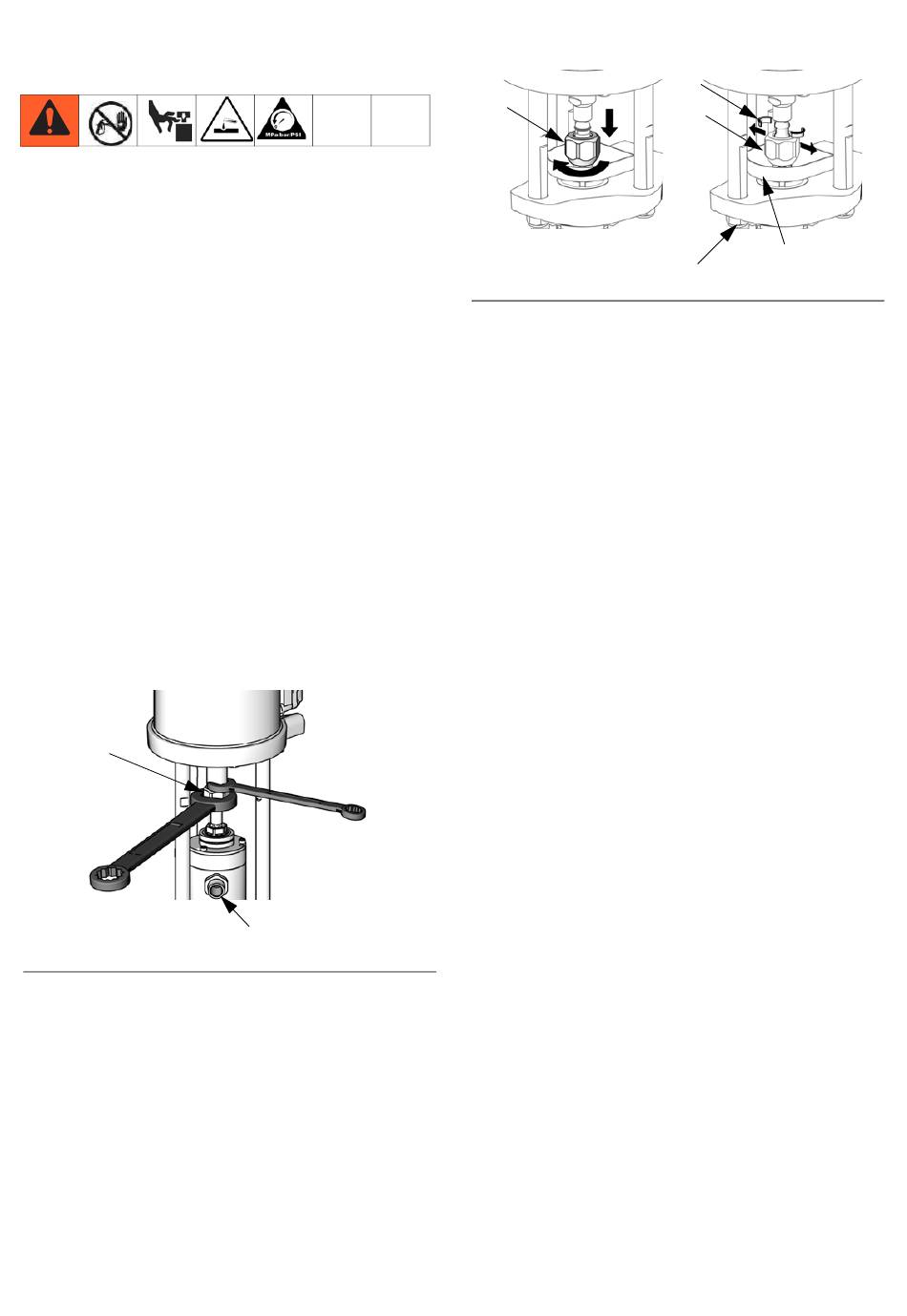

Complete pomp
Voordat u onderhoud pleegt, verwijdert u eerst de
verdringerpomp en vervolgens de luchtmotor.
De verdringerpomp verwijderen
Zie pagina 33-35 voor een gedetailleerde afbeelding.
1. Voer de procedure Drukontlastingsprocedure uit,
pagina 12.
2. Koppel de vloeistofleiding los van de motoruitlaat.
Zie A
. 26.
FB
3. Merkur pompen: Verwijder het schild van
de trekstang (26).
Merkur balgpompen: Verwijder het schild
van de koppelaar (79).
4. Merkur pompen: Houd de platte zijden van de
luchtmotoras vast met een sleutel. Draai met
een andere sleutel de koppelmoer (16) los.
Merkur balgpompen: Houd de wartelmoer (16) vast
met een sleutel. Gebruik een andere sleutel om de
motoras te draaien. Draai niet aan de koppelmoer
om schade aan het deksel en de D-vormige
afdichting van de balgen te voorkomen.
16
A
. 26. De koppelingsmoer losdraaien
FB
5. Breng de wartelmoer (16) zover omlaag dat u de
koppelingskragen (15) kunt verwijderen en til de
motoras vervolgens omhoog om de wartelmoer (16)
te verwijderen.
32
ti14531a
Koppel de vloeistofleiding los.
16
ti12812a
A
. 27. Verwijder de koppelingskragen
FB
6. Merkur pompen: Trek omhoog aan het
TSL-reservoir (25) om te verwijderen.
7. Gebruik een sleutel om de moeren van de trekstang
(14) los te halen.
8. Verwijder voorzichtig de verdringerpomp, met het
pompkoppelstuk dat eraan is bevestigd.
9. Klem de koppelstukplaat in een bankschroef om
onderhoud aan de verdringerpomp uit te voeren.
10. Raadpleeg de handleiding van uw verdringerpomp
(312792 voor Merkur standaard of 312793 voor
Merkur balg) voor informatie over onderhoud en
onderdelen.
Luchtmotor verwijderen
1. Voer de procedure Drukontlastingsprocedure uit,
pagina 12.
2. Voer de procedure De verdringerpomp
verwijderen uit, pagina 32.
3. Koppel de luchtleidingen, de CAN-kabel van de
bladveerschakelaar en de lineaire sensorkabel los.
4. Verwijder vier moeren (8) en verwijder het
luchtregelpaneel (3). Zie Luchtregeleenheid
verwijderen, pagina 25.
5. Verwijder vier montageschroeven (49) en
tussenringen (48) van de onderkant van het
pompframe.
6. Systemen met luchtmotor M02LH0 (2,5 in):
Verwijder drie schroeven (49) en tussenringen (48)
en neem vervolgens de verloopstukplaat (17) uit de
bodem van de luchtmotor.
7. Til de luchtmotor voorzichtig omhoog en eruit. Laat
de trekstangen en demper eraan vastzitten of, indien
u dit wilt, verwijder ze.
15
16
ti12813a
25
14
3A1685T
