Kogelventiel vervangen
1. Zie Lucht-/vloeistofpaneel verwijderen, pagina 26.
2. Verwijder de schroef (106b) en tussenring (106c)
van de hendel aan de voorkant van het paneel.
3. Verwijder de koppelstukken (113, 114, 121, 122)
en de kogelventiel (106).
4. Vervang de koppelstukken en/of ventiel waar nodig.
5. Volg de stappen in omgekeerde volgorde om het
geheel opnieuw te assembleren.
106b
106c
106a
106
122
A

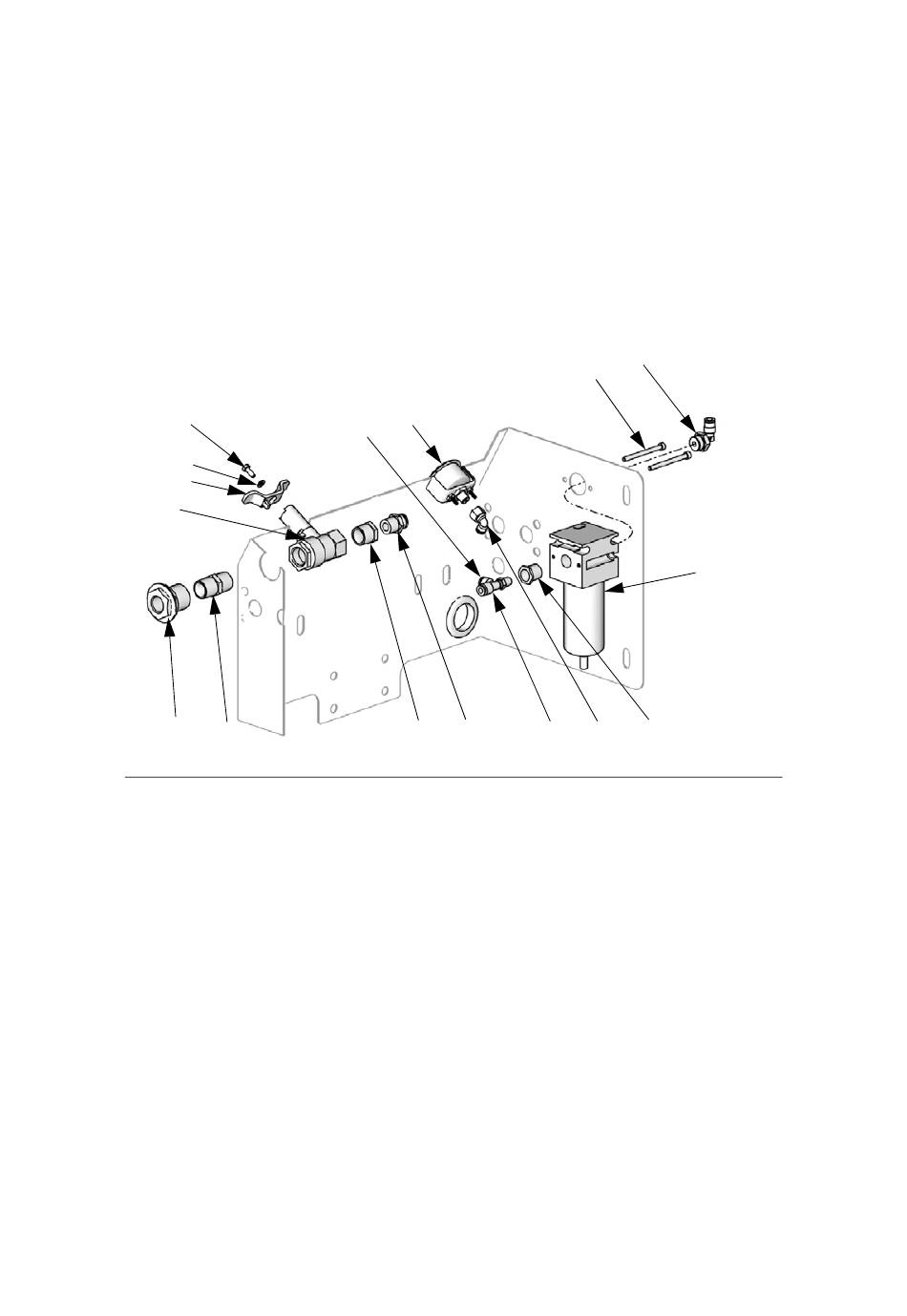

. 20. Luchtregelaars, metersysteem
FB
3A1685T
105
117
121
Drukmeter(s) vervangen
1. Zie Lucht-/vloeistofpaneel verwijderen, pagina 26.
2. Ontkoppel de luchtleiding naar de meter (105).
3. Verwijder de montageschroeven (105a).
4. Verwijder het koppelstuk (114) en de meter (105).
Vervang indien nodig.
5. Volg de stappen in omgekeerde volgorde
om het geheel opnieuw te assembleren.
112
113
114
115
120
209
116
114
ti16298a
Service
27
