USB-module vervangen
1. Voer de procedure Vóór u aan het onderhoud
begint uit, pagina 16. Schakel de stroomtoevoer uit.
2. Open de bedieningskast.
3. Niet-intrinsiek veilige systemen: Koppel de
CAN-kabel van de module, de CAN-kabel van de
geavanceerde vloeistofregelmodule en de
USB-kabel los van de USB-module (340).
Intrinsiek veilige systemen: Haal de CAN-kabel los
van de alternatormodule en de USB-kabel los van de
USB-module (340).
4. Verwijder de aardeschroef (343) uit de bovenkant
van de bedieningskast voor de USB-module en
beugel.
5. Draai vier montageschroeven (341) uit de
USB-module en verwijder de module.
6. Volg de stappen in omgekeerde volgorde om een
nieuwe USB-module te plaatsen.
Kabelaansluitingen voor niet-intrinsiek veilige
systemen:
•
CAN-kabel vanaf J6 (een van beide poorten) op
de displaymodule naar P3 op de USB-module.
•
CAN-kabel vanaf J8 op de geavanceerder
vloeistofregelmodule naar P4 op de USB-module
•
USB-kabel (345) vanaf de poort op de
bedieningskast naar de poort op de
USB-module.
Kabelaansluitingen voor intrinsiek veilige
systemen:
•
CAN-kabel vanaf J2 op de alternatormodule naar
P3 op de USB-module.
•
USB-kabel (345) vanaf de poort op de
bedieningskast naar de poort op de
USB-module.
7. Volg de instructies in Handleiding 3A1244 voor het
bijwerken van de software op de USB-module.
8. Sluit de bedieningskast en schakel de stroom weer in.
3A1685T
Ter voorkoming van brand en explosie het
USB-flashstation niet aansluiten, downloaden of
verwijderen tenzij de eenheid uit de gevaarlijke locatie
(explosieve atmosfeer) is verwijderd. Laat het
USB-flashstation nooit in de USB-poort zitten.

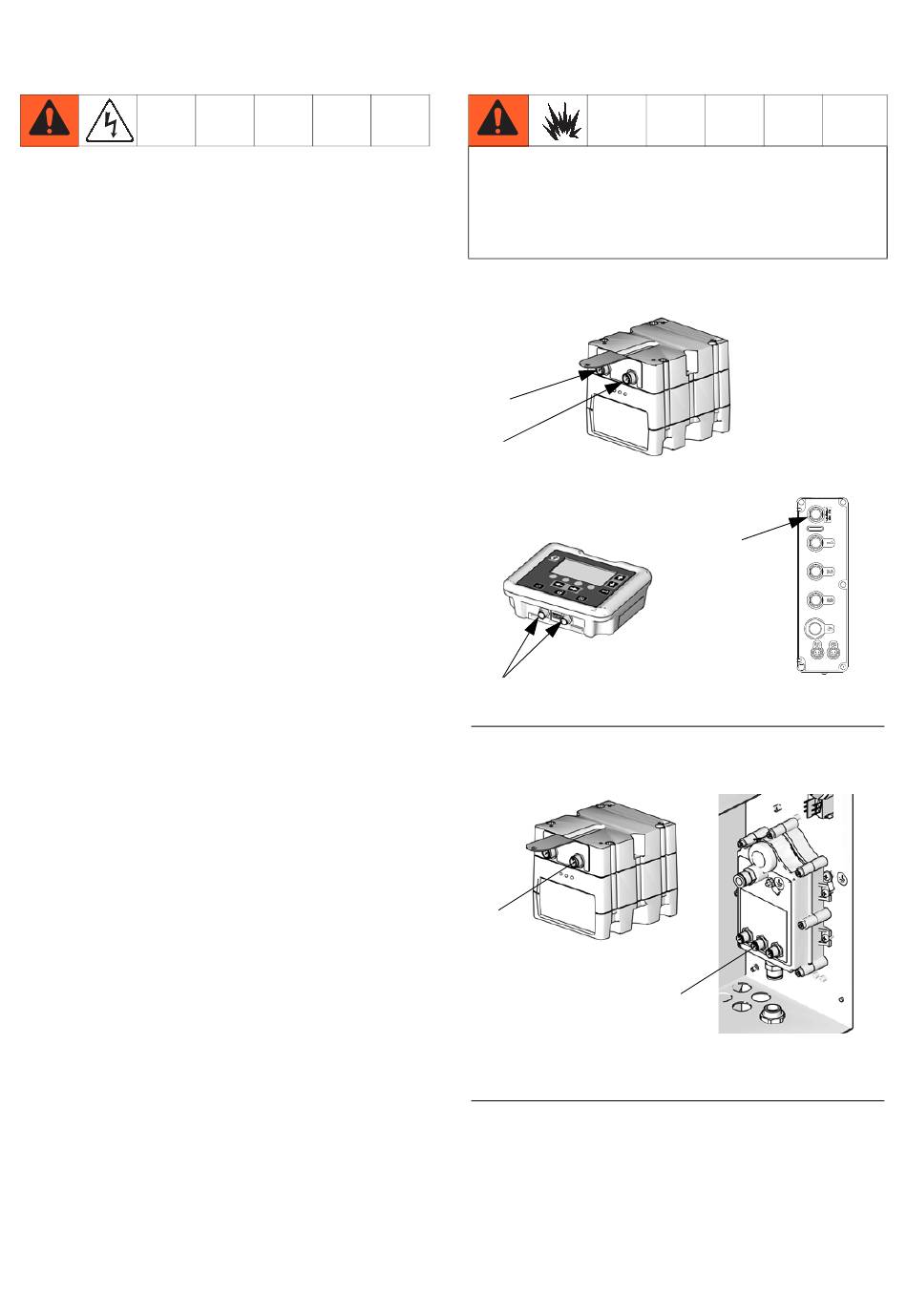

USB-module
P4
P3
Displaymodule
ti16604a
J6
A
. 14. USB-kabelaansluitingen voor niet-intrinsiek
FB
veilige systemen
USB-module
P3
ti16580a
A
. 15. USB-kabelaansluitingen voor intrinsiek
FB
veilige systemen.
Geavanceerde
vloeistofregel-
module
ti16580a
J8
ti16579a
Alternatormodule
J2
ti15710a
Service
23
